Пайка bga микросхем: подробная инструкция

Позиционирование и припаивание

При установке микросхемы на своё «рабочее» место в первую очередь необходимо следить за состоянием наложенной маски (трафарета). В случае её повреждения припой легко растекается и попадает на соседние площадки. Ещё одним условием получения отличного результата является применение качественного флюса для пайки BGA, для которого рекомендуется использовать так называемый безотмывочный состав.

Правильное позиционирование монтируемой без маски микросхемы с большим количеством ножек (процессора, например) предполагает следующий порядок установочных операций.

Сначала микросхему переворачивают выводами вверх, а затем аккуратно прикладывают к посадочной зоне таким образом, чтобы её края совпадали с местом расположения паяльных шаров. Затем на этой области посредством иголки обозначают границы корпуса монтируемого чипа.

Сразу вслед за этим можно будет вернуть чип в нормальное положение и зафиксировать на расплавленных паяльником или феном шариках сначала одну из его сторон, затем – смежную грань, расположенную под углом 90 градусов. По завершении их фиксации необходимо убедиться в том, что ножки с двух оставшихся сторон располагаются точно над предназначенными для их запайки установочными шариками. В том случае, если все предыдущие операции выполнены строго по инструкции – каких-либо проблем с установкой корпуса BGA на своё место, как правило, не возникает.

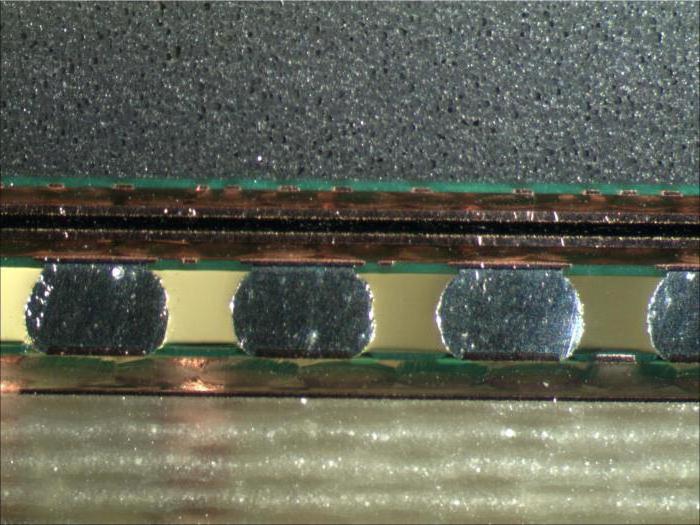

Качественной пайке помогут: во-первых, действующие на этом уровне силы поверхностного натяжения жидкого припоя, а во-вторых – использование специальной паяльной пасты для BGA. Пасту используют вместо припоя, равномерно распределяя по области пайки (трафарету). В домашних условиях ее удобно наносить пластиковой картой.

Подготовка

Прежде чем начинать отпаивать микросхему, необходимо нанести штрихи по краю её корпуса. Это необходимо делать в случае отсутствия шелкографии, которая показывает на положение электронного компонента. Это необходимо сделать, чтобы облегчить в последующем постановку чипа назад на плату. Фен должен генерировать воздух с теплотой в 320-350 градусов по Цельсию. При этом скорость воздуха должна быть минимальной (иначе придётся назад припаивать размещенную рядом мелочь). Фен следует держать так, чтобы он был перпендикулярно плате. Разогреваем её таким образом около минуты. Причем воздух должен направляться не к центру, а по периметру (краям) платы. Это необходимо для того, чтобы избежать перегрева кристалла. Особенно чувствительна к этому память. Затем следует поддеть микросхему за один край и поднять над платой. При этом не следует стараться рвать изо всех сил. Ведь если припой не был полностью расплавлен, то существует риск оторвать дорожки. Иногда при нанесении флюса и его прогреве припой начнёт собираться в шарики. Их размер будет в этом случае неравномерен. И пайка микросхем в корпусе BGA будет неудачной.

Можно ли пользоваться строительным феном

Зачастую встает вопрос, можно ли для пайки микросхем (или BGA элементов) применять строительный фен. Обзор материалов форумов в Интернете показал, что однозначного ответа на этот вопрос не существует.

По мнению некоторых радиолюбителей, применение таких фенов для пайки микроэлементов невозможно по причине значительной мощности и отсутствия тонкой фокусировки нагретого потока.

Читать также: Смазка для буров состав

Вследствие этого при работе с ними захватываются значительные по площади участки платы и выпаять одну из деталей можно только с одновременным прогревом других, что недопустимо.

С другой стороны, если использовать его для разборки старых плат на запчасти или для извлечения золотосодержащих элементов – такое устройство может считаться просто идеальным. С его помощью также можно просушивать участки плат с микросхемами после обработки их жидкими флюсами.

У профессионалов заголовок статьи может вызвать снисходительную улыбку. Казалось бы, чего тут сложного? Зачистил контакты, зачерпнул носиком паяльника немного припоя, и приложил к точке соединения. Для опытного радиолюбителя этот процесс действительно не вызывает проблем. Но если все (в том числе профессионалы) знают, как правильно паять паяльником, откуда берутся не пропаянные платы, замыкания соседних контактов между собой, и детали, вышедшие из строя от перегрева?

Наш материал расскажет начинающим мастерам, как научиться паять традиционными и нестандартными способами, а для тех, кто считает себя профессионалом, поможет повысить квалификацию.

Как правильно паять паяльником: несколько советов

Чтобы пайка была качественной, необходимо все делать тщательно: зачищать провода, прогреть место пайки. Но перегрев тоже нежелателен, как и слишком большое количество припоя. Вот тут нужна мера и опыт, а набраться его можно повторяя все действия некоторое количество раз.

Приспособление для более удобной пайки — третья рука

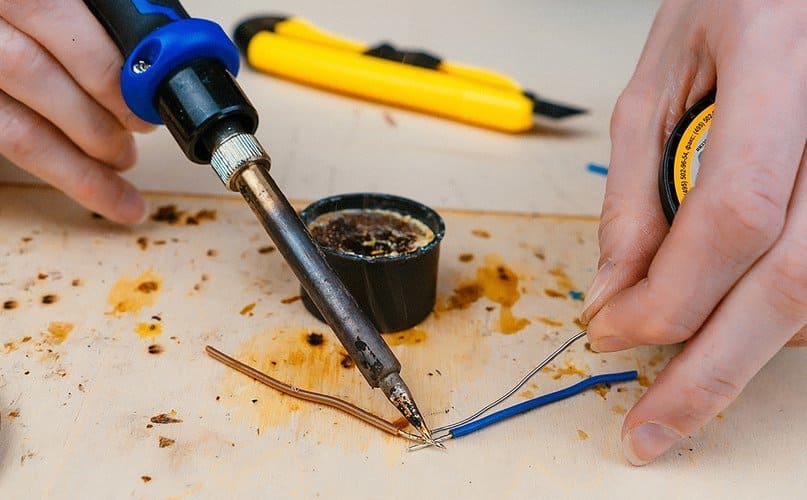

Как научиться паять паяльником

Для начала возьмите несколько кусков одножильного провода небольшого диаметра (можно — монтажные провода, те, которые используются в связи и т.п.) — с ними работать проще. Нарежьте их на небольшие кусочки и на них тренируйтесь. Сначала старайтесь спаять два провода. Кстати, после лужения или обработки флюсом их лучше скрутить между собой. Так увеличиться площадь контакта и проще будет удерживать провода на месте.

Когда пайка несколько раз получится надежной, можно увеличить количество проводков. Их тоже надо будет скручивать, но уже применять придется пассатижи (две проволоки можно скручивать руками).

Нормальная пайка означает:

она нормального цвета (с ярким блеском);
без излишков припоя;
ее не получится разорвать, потянув проводники в разные стороны;
изоляция не оплавлена.

После того, как освоена пайка нескольких проводов (трех…пяти), можно попробовать многожильные провода. Сложность состоит в зачистке и лужении. Зачищать получится только химическим методом, а лудить, предварительно скрутив провода. Затем залуженные проводники можно попытаться скрутить, но это довольно сложно. Придется их удерживать при помощи пинцета.

Когда и это освоено, можно тренироваться на проводах большего сечения — 1,5 мм или 2,5 мм. Это те провода, которые применяют при прокладке проводки в квартире или доме. Вот на них и можно тренироваться. Все тоже, но работать с ними сложнее.

После завершения пайки

Если обрабатывали провода кислотными флюсами, после остывания припоя, его остатки надо смыть. Для этого используют влажную тряпку или губку. Их смачивают в растворе моющего средства или мыла, после — удаляют влагу, просушивают.

О том, как правильно паять паяльником вы знаете, теперь надо приобретать практические навыки.

https://youtube.com/watch?v=OcjdNHBTDws

Дополнительные приспособления и материалы

Для выполнения пайки радиодеталей и микросхем необходим следующий набор приспособлений:

· Держатель для паяльника. Выглядит в виде подставки со спиралью, в которую вкладывается паяльник в промежутках между пайками.
· Губка. Используется для вытирания жала паяльника от припоя. Часто для вытирания жала применяют металлическую стружку.
· Антистатический браслет и коврик. Необходим при выполнении любых операций с микросхемами, чтобы не повредить их статическим электричеством. Браслет должен быть заземлён. Печатную плату во время пайки нужно располагать на заземлённом антистатическом коврике из специальной резины.
· Специальный шприц для отсоса припоя. Он нужен для того, чтобы очистить отверстия в плате от остатков припоя после демонтажа микросхемы. Вместо шприца можно использовать медицинскую или швейную иглу диаметром 1 мм. Острый кончик иглы нужно обрезать.
· Пинцет. Нужен для того, чтобы придерживать радиодеталь во время пайки.
· Лупа. Лучше выбрать специальные радиомонтажные лупы с увеличением от 5 до 10 крат для пайки маленьких радиодеталей и микросхем с мелким шагом.
· Кисточка или ватная палочка — для протирки паяных соединений от флюса.
· Медицинский шприц для нанесения флюса на места пайки. В качестве материалов для пайки применяют:
· Припой. Лучше всего специальный припой для пайки микросхем в виде тонкой проволочки 0,5-1 мм — его очень удобно подводить к месту пайки.
· Флюс. Это специальная жидкость, которая наносится на контактные площадки и ножки микросхемы для увеличения растекаемости и смачиваемости припоя. Флюс облегчает пайку, удаляет окисную плёнку с выводов радиодеталей. В качестве флюса обычно используют раствор канифоли в этиловом спирте.
· Этиловый спирт или очищенный бензин. После пайки нужно обязательно удалить остатки флюса кисточкой, смоченной в этиловом спирте или бензине.
· Ацетон или смывка для лака. Применяется для удаления лака с лакированных печатных плат перед отпайкой отказавшего чипа.
· Металлическая плетёнка (оплётка экранированного провода). Используется для удаления излишков припоя с ножек микросхемы.

Оловоотсос для выпаивания радиодеталей

Пользуются оловоотсосом так: взводят пружину, подносят наконечник к прогреваемому паяльником контакту и нажатием кнопки спуска пружины, за счет создавшегося вакуума втягивают расплавленный припой внутрь оловоотсоса. Я пользуюсь таким как на фото, если оловоотсос перестает втягивать припой, нужно разобрать и почистить резиновое кольцо на поршне. Эти способы (оплеткой и оловоотсосом) имеют преимущества перед прогреванием места пайки паяльным феном в том, например при выпайке пластмассовых разъемов для дальнейшего использования нет риска, что они поплавятся. Также игла от шприца годится для устранения замыканий между «слипшимися” соседними ножками микросхем. В таком случае прогреваем место пайки паяльником и проводим иглой между ножками микросхемы с целью разъединить их, чтоб между ними не было контакта. Обзор подготовил AKV.

Выпаивание микросхем с платы – задача нетривиальная, вне зависимости от типа контроллера. Отпаиваешь одну ножку, но пока занимаешься другой, она застывает. Можно отгибать ножки после отпаивания, но снова встает проблема отлома контактов. Возникает вопрос, как выпаять микросхему из платы паяльником? Ответ достаточно прост: использовать знания физики и подручные предметы. Существует ряд вариантов аккуратного снятия микрочипов с платы. Но сначала немного теории.

Крепёж

Ранее было рекомендовано сделать штрихи. Если же этот совет не был учтён, то позиционирование следует выполнять следующим образом:

Переверните микросхему так, чтобы она была выводами вверх.
Приложите краем к пятакам таким образом, чтобы они совпадали с шарами.
Фиксируем, где должны находиться края микросхемы (для этого можно нанести небольшие царапинки иголкой).
Закрепляем сначала одну сторону, затем перпендикулярную ей. Таким образом, достаточно будет двух царапин.
Ставим микросхему по обозначениям и стараемся шарами на ощупь поймать пятаки на максимальной высоте.
Следует прогреть рабочую область, пока припой не будет в расплавленном состоянии. Если предыдущие пункты исполнялись точно, то микросхема должна без проблем стать на своё место. Ей в этом поможет сила поверхностного натяжения, которой обладает припой. При этом необходимо наносить совсем немножко флюса.

Советы редакции Zuzako по выбору электрических паяльников

Покупка паяльника – это сложное и ответственное занятие. Перед тем как делать окончательный выбор, лучше узнать мнение профессионалов, которые посоветуют наиболее качественную модель. Кроме этого, вы можете использовать рекомендации нашей редакции.

Инструменты для пайки радиодеталей и микросхем

Профессиональный ремонт современных гаджетов или пайка микросхем радиолюбителем предусматривает использование ручного паяльника. Чтобы понять, какой из них выбрать для радиодеталей, а какой – для смартфонов или планшетов, нужно внимательно изучить советы специалистов.

В обоих случаях можно использовать аккумуляторный или электрический инструмент. Первый даст возможность избавиться от лишних проводов, которые могут помешать качественно выполнить пайку, а второй – получить одинаковую температуру нагрева наконечника.

Оптимальные характеристики:

мощность от 20 до 30 Вт;
толщина наконечника – не более 3 мм;
наличие функции регулировки температуры нагрева;
керамическое или медное жало;
небольшой размер и вес.

Паяльники для электромонтажных и сантехнических работ

Труднее правильно выбрать паяльник для проведения сантехнических работ. Они предусматривают пайку полипропиленовых труб, которые чаще всего используются для выполнения подводов к сантехнике.

Такие паяльники есть в разных ценовых сегментах. Бюджетные модели довольно быстро изнашиваются, так как их жало покрыто не самым качественным слоем тефлона. Кроме этого, они продаются без насадок в комплекте, которые придётся покупать отдельно. Несмотря на это, они неплохо справляются с бытовой пайкой труб небольшого диаметра.

Дорогостоящие паяльники значительно упрощают работу мастера. Они оснащены температурными датчиками, которые поддерживают заданную степень нагрева на протяжении всего периода проведения работ. Благодаря этому жало не перегревается и не создаёт излишнюю деформацию трубы.

Оптимальные характеристики:

нагрев жала до температуры выше 260 °C;
мощность от 100 до 650 Вт (зависит от диаметра трубы);
максимально узкий нагревательный элемент;
тефлоновое покрытие жала;
удобная рукоять;
устойчивая подставка;
наличие регулятора температуры;
большое количество насадок.

Бытовые паяльники и профессиональные паяльные станции нашли широкое применение дома и на производстве. Эти устройства сильно отличаются друг от друга, но используются для достижения одних и тех же целей. Выбирая такой инструмент, обязательно руководствуйтесь нашей статьёй. В ней кратко описанные наиболее качественные и популярные модели.

Выпаивание чипа

90 % успешности ремонта зависит от правильно выполненного демонтажа микросхем

Именно на этом этапе важно не оторвать пятаки и не повредить микросхему высокой температурой. А начинают выпаивание чипа, с удаления компаунда

Компаунд

Компаунд – полимерная смола, обычно черного или коричневого цвета, применяемая при изготовлении системных плат телефонов. Назначение компаунда:

Дополнительная фиксация радиокомпонентов и bga микросхем на плате.
Защита не изолированных контактов от попадания влаги.
Повышение прочности платы.

Наиболее ответственные микросхемы, такие как: CPU, BB_RF, EPROM, NAND Flash, Wi-Fi в заводских условиях после установки, заливаются компаундом. И перед тем как выполнять демонтаж, необходимо очистить периметр от смолы.

Снятие компаунда

Последовательность демонтажа

Внимательно осмотреть плату, на предмет ранее выполнявшихся ремонтов.
Выполнить диагностику, произвести необходимые измерения.
Подготовить плату к пайке, удалить защитные экраны, наклейки. Отключить и убрать коаксиальный кабель.
Закрепить motherboard в соответствующем держателе.
Удалить компаунд вокруг демонтируемого чипа. Температура на фене при этом 210 – 240 градусов Цельсия.
Установить теплоотводы. Место установки теплоотводов зависит от месторасположения выпаиваемой микросхемы.
Феном прогреть плату в течение нескольких секунд. Тем самым повышаем температуру платы, для того чтобы флюс растекался равномерно.

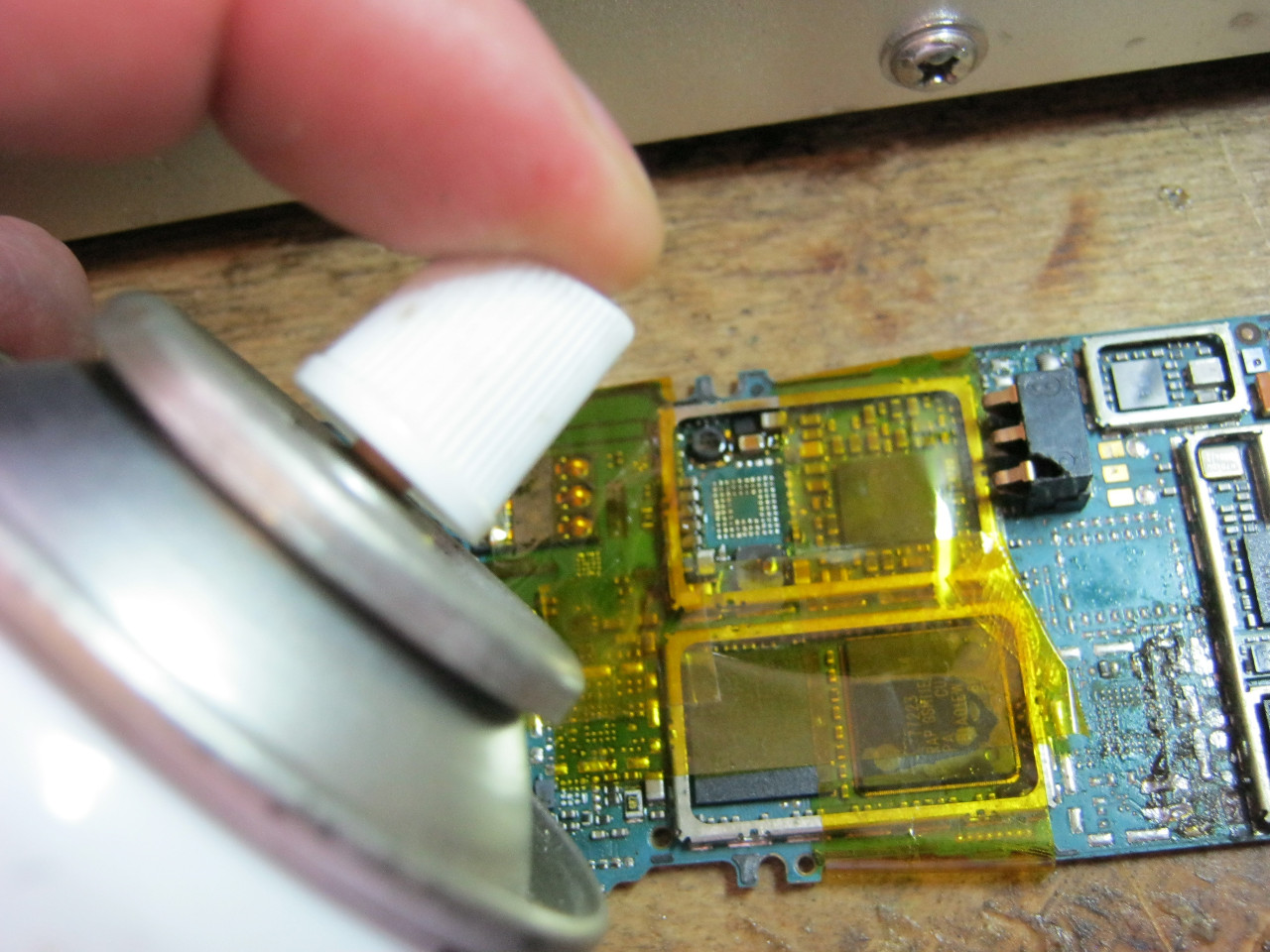

Нанести FluxPlus, или любой другой безотмывочный флюс, на поверхность чипа.
Направить поток горячего воздуха на выпаиваемый элемент. Температура при демонтаже 340 градусов Цельсия. Как понять, что припой расплавился и настало время убирать микросхему с платы? Для этого существует несколько способов: Отслеживать время по секундомеру.
Отсчитывать секунды про себя.
“Толкать” зондом или пинцетом саму микросхему или рядом расположенную обвязку (конденсаторы, резисторы или катушки). Как только отпаиваемый чип начнет сдвигаться, на доли миллиметра, настало время заводить лопатку под или воспользоваться пинцетом.

Подготовить контактную площадку. Для этого:

специальной лопаткой убрать остатки компаунда;

залудить сплавом Розе все без исключения контакты;
оплеткой собрать остатки припоя с рабочей поверхности;
после остывания motherboard до комнатной температуры, отмыть контактную площадку спиртом, БР-2 или DEAGREASER.
Плата подготовлена для установки исправной микросхемы.

Паяльник – основной инструмент

Основным инструментом, без которого невозможно соединить детали и провода, является паяльник. Существует множество конструкций с различными техническими характеристиками, поэтому выбор нужного изделия будет непростой задачей для новичка.

Данные инструменты отличаются мощностью, в них устанавливаются керамические или спиральные нагреватели. Первые разогреваются очень быстро, но требуют максимума аккуратности, поскольку даже незначительные удары приводят к поломке и выходу из строя. Во втором случае паяльники разогреваются дольше, но отличаются большей практичностью и повышенным сроком эксплуатации. Любые из этих модификаций используются при решении задачи, как паять паяльником с оловом и канифолью.

Большинство известных паяльников по своей мощности разделяются на следующие категории:

От 3 до 10 ватт. Применяются для работы с наиболее мелкими микросхемами.
От 20 до 40 ватт. Используются радиолюбителями и для бытовых целей.
От 60 до 100 ватт. Позволяют соединять толстые провода и конструкции средних размеров.
От 100 до 250 ватт. При помощи этих паяльников соединяются массивные и крупногабаритные металлические детали.

Размеры паяльника зависят от его мощности: чем он мощнее – тем габаритнее. Поэтому для выполнения разных работ опытные мастера приобретают устройства с разными параметрами. Те, кто постоянно занимается пайкой, вместо паяльника используют паяльную станцию. Она имеет возможность точно регулировать диапазон нагрева и поддерживать постоянную температуру жала.

В комплект станции входит специальная подставка для инструмента и ванночка для чистящей губки. Подобные устройства требуют знаний и практических навыков, но они же и обеспечивают высококачественную скоростную пайку. Работа с обычным паяльником не требует столь качественного обучения.

При выборе паяльника нужно обращать внимание на форму жала. Она может быть в виде конуса, лопатки, иглы и т.д

То есть, каждый выбирает ту конфигурацию, к которой привык. Существуют инструменты с набором сменных насадок, облегчающих выполнение конкретной работы. В процессе эксплуатации они постепенно изнашиваются, поэтому рекомендуется выбирать жала с повышенной термической устойчивостью.

Что такое пайка

Не ссылаясь на «википедию», объясним своими словами. Пайка, это соединение металлических контактов с помощью токопроводящего расплава, с последующим его застыванием. При этом, в отличие от сварки, ни одна из соединяемых деталей не должна плавиться в процессе. Разумеется, после застывания токопроводящего расплава (припоя), должна быть обеспечена надежная электропроводимость соединения. Сопротивление контактов не может влиять на характеристики электросхемы.

Общие правила работы с паяльником (подробно все эти пункты мы рассмотрим в обзоре)

Место соединения должно быть механически зачищено от загрязнений, защитного покрытия и окислов (если позволяют размеры и конструкция деталей и проводников).На чем можно акцентировать внимание: некоторые металлы в принципе не могут быть очищены от оксидной пленки, по крайней мере на воздухе. Только под непрерывным слоем специальных флюсов (речь идет об алюминии и сплавах на его основе)
Дело в том, что «крылатый металл» окисляется моментально.

Для обезжиривания точки соединения применяются специальные очистители: флюсы. Они не должны оказывать разрушающего воздействия на металл, с которым вы работаете. Даже если место соединения кажется идеально чистым, пайка без флюса практически невозможна. При касании нагретого жала паяльника, происходит термическое окисление.

А флюсы при нагреве активируют свои очистительные свойства, и не просто удаляют невидимые загрязнения, но и препятствуют окислению.
Для различных материалов разработаны специальные флюсы. Используются даже кислоты.

Форма и размеры рабочего кончика жала паяльника должны соответствовать контактам и условиям пайки. Материал не имеет значения: это может быть медь, керамика, или твердые сплавы, покрытие серебряным напылением.
Выбор мощности — для пайки печатных плат подойдет диапазон 25–60 Вт. Слишком высокая температура может не просто перегреть место пайки, некоторые радиодетали выходят из строя при термическом воздействии. Обратная сторона медали: низкая температура будет отводиться из зоны пайки массивными контактами или толстым теплопроводным проводником. Придется долго держать жало в рабочей зоне — отсюда снова перегрев деталей

Например, когда встает вопрос, как выпаять конденсатор, важно точно знать градус. Золотое правило пайки: высокая температура и кратковременный нагрев

Это умение приходит только вместе с опытом.
Подбор припоя. С точки зрения адгезии — все виды работают неплохо. То есть, подбор для определенного металла контактов — это не задача №1. А вот к температуре плавления следует относиться внимательно. С одной стороны, легкоплавкие составы позволяют минимизировать тепловое воздействие на детали. С другой стороны — это создает две дополнительные проблемы:Во-первых, легкоплавкий припой так же быстро «отпаивается». Если температурный режим контактного соединения не очень благоприятен, есть возможность потери контакта при работе.Во-вторых, вы обязательно столкнетесь с тем, что припой уже в жидком состоянии, а контакты еще не прогрелись для нормальной адгезии. В результате снова перегрев точки пайки.

Повторимся, это лишь теоретические основы, из которых пока не ясно, как паять паяльником. Подробные инструкции увидите далее.

Выпаивание чипа

90 % успешности ремонта зависит от правильно выполненного демонтажа микросхем

Именно на этом этапе важно не оторвать пятаки и не повредить микросхему высокой температурой. А начинают выпаивание чипа, с удаления компаунда.

Компаунд

Дополнительная фиксация радио компонентов и bga микросхем на плате.
Защита не изолированных контактов от попадания влаги.
Повышение прочности платы.

Снятие компаунда

Последовательность демонтажа

Внимательно осмотреть плату, на предмет ранее выполнявшихся ремонтов.
Выполнить диагностику, произвести необходимые измерения.
Подготовить плату к пайке, удалить защитные экраны, наклейки. Отключить и убрать коаксиальный кабель.
Закрепить motherboard в соответствующем держателе.
Удалить компаунд вокруг демонтируемого чипа. Температура на фене при этом 210 – 240 градусов Цельсия.
Установить теплоотводы. Место установки теплоотводов зависит от месторасположения выпаиваемой микросхемы.
Феном прогреть плату в течение нескольких секунд. Тем самым повышаем температуру платы, для того чтобы флюс растекался равномерно.
Нанести FluxPlus, или любой другой безотмывочный флюс, на поверхность чипа.
Направить поток горячего воздуха на выпаиваемый элемент. Температура при демонтаже 340 градусов Цельсия. Как понять, что припой расплавился и настало время убирать микросхему с платы? Для этого существует несколько способов:
- Отслеживать время по секундомеру.
- Отсчитывать секунды про себя.
- “Толкать” зондом или пинцетом саму микросхему или рядом расположенную обвязку (конденсаторы, резисторы или катушки). Как только отпаиваемый чип начнет сдвигаться, на доли миллиметра, настало время заводить лопатку под или воспользоваться пинцетом.
Подготовить контактную площадку. Для этого:
- специальной лопаткой убрать остатки компаунда;
- залудить сплавом Розе (температура плавления 94 градуса Цельсия) все без исключения контакты;
- оплеткой собрать остатки припоя с рабочей поверхности;
- после остывания motherboard до комнатной температуры, отмыть контактную площадку спиртом, БР-2 или DEAGREASER.
Плата подготовлена для установки исправной микросхемы.

Выпаивание микросхем/Soldering chips

Изготовление пасты для пайки своими руками

В продаже имеется множество марок и видов паяльных паст, отвечающих всем условиям и требованиям, необходимым для качественного монтажа. В домашних условиях можно изготовить такой состав, имея на руках пруток твердого припоя, паяльный жир и флюс.

Припой необходимо измельчить в очень мелкую фракцию. Сделать это можно напильником или наждаком. Полученную пыль от оловянно-свинцового прутка нужно собрать в небольшую емкость и механически перемешать с паяльным жиром. Если паяльного жира под рукой нет, можно использовать любой жидкий флюс, а в качестве связующего вещества и загустителя использовать обычный вазелин.

Консистенцию пасты можно определить на глаз, примерно рассчитывая пропорции. Готовый состав можно содержать в небольшой пластиковой емкости с плотно закрывающейся крышкой. Еще лучше загрузить ее в обычный медицинский шприц с толстой иглой.

Если дозированно выдавливать пасту на место будущей пайки, пользоваться такой пастой будет очень удобно, а результат будет прочным и надежным.

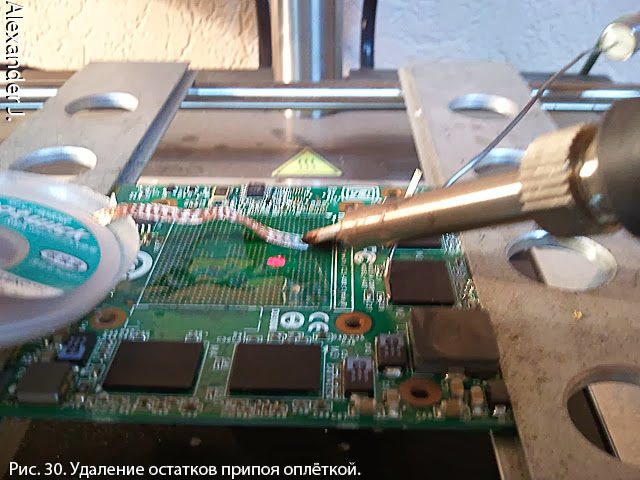

Оплетка для выпайки деталей

Многие профессионалы, а так же радиолюбители не понаслышке знают о достоинствах такого вспомогательного «инструмента», как оплетка для выпайки. Правильное ее применение в работе, позволяет быстро и качественно избавляться от олова на контактах, без их повреждения.

Оплетку можно:

Приобрести в магазине. Насчитывается огромное количество видов;
Изготовить самостоятельно из подручных материалов.

Выпаивание деталей при помощи оплетки происходит следующим образом. Нагревается до нужной температуры паяльник. К нужному контакту прикладывается оплетка и производится нагрев контакта паяльником. Затем небольшими круговыми движениями убирается олово с контакта.

Оплетка хорошего качества, всегда пропитывается канифолью на заводе изготовителе

При покупке проверяйте это важное условие

Покупка оплетки не составит огромного труда. Но из – за ее немалой стоимости и высокого расхода при работе, отличным решением будет, изготовить ее своими руками. Для этого понадобится коаксиальный (радиочастотный) кабель или старые многожильные провода небольшого сечения.

Для изготовления оплетки из кабеля, понадобится небольшой его отрезок. Удаляется верхняя изоляция. Затем снимается медная оплетка кабеля (берите небольшие отрезки, это обеспечить удобное снятие оплетки). Снятую оплетку необходимо сплющить и пропитать спирто – канифольным флюсом.

Что бы сделать оплетку из проводов, понадобиться несколько мелких проводов (подойдут от наушников). Снимается изоляция, несколько проводков скручиваются вместе. Далее их нужно расплющить при помощи молотка. Осталось пропитать флюсом.

Минимальный набор инструментов для работы

Прежде чем приступать к соединению сложных элементов, начинающий домашний мастер должен ознакомиться с основами обычной пайки. Как правило, она производится при помощи простейшего электрического паяльника с медным наконечником, называемым жалом.

Кроме того, для любого припаивания необходим минимальный набор материалов:

Инструменты и материалы для пайки.

Припой. Сплав олова и свинца, отличающийся высокими легкоплавкими свойствами и используемый для крепления элементов к материнской плате или друг другу. В недавнем прошлом для припоя применяли чистое олово, но сегодня такой материал неоправданно дорог. Кроме того, прочностные характеристики сплава свинца с оловом ничем не уступают чистому металлу. В специализированных торговых центрах можно приобрести разные виды припоя, которые имеют стандартные либо улучшенные свойства.
Флюс. Использование флюсов облегчает процесс пайки и предотвращает окисление металла спаиваемых элементов. Сегодня самым популярным материалом, который используется в роли флюса, является очищенная древесная смола – канифоль. В магазинах можно найти специальные составы, предназначенные для пайки конкретных металлов. Так, при спаивании никеля, нержавеющих сталей и алюминия может использоваться вещество, изготовленное из канифоли и кислоты.

К работе можно приступать только тогда, когда все инструменты для пайки собраны.

BGA пайка процессора на примере планшета

Планшет загружался через раз. При давлении на процессор проходит экран загрузки, но процент зарядки 0%. Смена аккумулятора и попытки прошить аппарат ни к чему не привели. Так же режим инженера не доступен.

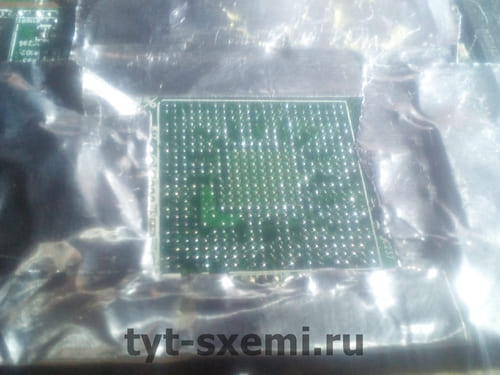

Возле процессора есть много рассыпухи, лучше закрыть ее плотным алюминиевым скотчем, чтобы случайно не сдуть.

Выпайка процессора

Обязательно нужно сфотографировать место пайки, чтобы не было проблем определить в какой стороне находится ключ. Сначала место пайки прогревается 100 — 150 °C на максимальном потоке воздуха. Где-то после минуты постепенно увеличиваем температуру. 200 °C, 250 °C и потолок 310 °C — 320 °C. При температурах от 250 пытаемся аккуратно пинцетом покачивать процессор. Если он стоит на мертво, то ждем еще (или увеличиваем температуру, но не больше 320 °C). Когда процессор от одного прикосновения пинцета пошатывается, то время снимать его. В данном случае все защищено фольгой, то риск задеть рассыпуху минимален, поэтому пинцетом можно откинуть его на плату.

Убираем припой

Лучше не использовать оплетку, дабы избежать повреждения маски. При помощи паяльника и немного припоя на жале (для разбавки припоя с тем, что на плате) легкими и не резкими движениями проходим по площадкам. Естественно перед этим наносим флюс на плату. Та же процедура и с самим процессором

Важно не перегреть его и не сорвать пятак

Реболлинг процессора

Реболлинг — это перепайка микросхемы. Это не замена старой на новую, по сути обновляются шарики на микросхеме для лучшего контакта с платой.

При помощи паяльной пасты и трафарета наносим новые шарики на процессор.

Температура пайки значительно ниже. 180 °C — 200 °C. Закрепляем процессор на трафарет при помощи все того же алюминиевого скотча.

После трафарета чистим процессор и наносим немного флюса. Затем снова греем его, чтобы шары точнее встали на свои места и лучше расплавились. Чистить после этой процедуры.

Затем, перед установкой, на плату ровным слоем наносим флюс. При помощи лопаток или зубочисток распределяем его равномерно, чтобы все контакты хорошо пропаялись и процессор не поплыл.

Ставим процессор по ключу и позиционируем его края. Так как вокруг много скотча это не составит особого труда. После этого также сначала греем плату на 100 — 150 °C, затем увеличиваем до 200 °C — 230 °C и аккуратно пытаемся пинцетом прикоснуться дабы убедиться, расплавился припой или нет. Если сделать это резко, то придется повторять все заново т.к. шары слипнуться.

После пайки убираем скотч и лучше всего не чистить плату вообще. Под BGA микросхемами очень мало воздуха, и поэтому, когда чистящее средство доберется туда, то полностью его удалить оттуда очень сложно. Конечно, можно попытаться на 100 °C «выпарить» флюс, но если у вас хороший и безотмывочный флюс, то не стоит беспокоиться.

Планшет начал включаться уже и без давления на процессор, однако после загрузки он выключался на 0%. Только теперь уже можно войти в режим инженера и попытаться сбросить планшет. После сброса аппарат включился нормально и показывает процесс зарядки, остаток и перестал отключаться.

Теперь нужно тщательно проверить все его функции. Камера, звук, микрофон, Wi-Fi, тачскрин.
