Разновидность фрез по металлу для станка

Фрезы фигирейные

Востребован для неординарной, художественной работы. Есть обязательно подшипник, который эффективен с фигурными и прямыми деталями.

Фигирейные горизонтальные

Филенка — трудный в получении тип поверхности. Используются производственные фигирейные вариации, снимающие ограничения вставок. Опорный подшипник дает преимущество, так как препятствуют смещению.

Фигирейные вертикальные

Универсальные инструменты, позволяющие выполнить плинтуса. Ширина и глубина определяется настройками оборудования.

Концевые выполняются с поводком. Оснастка не требуется.

Дисковые фрезы

Их нечасто применяют при работе с деревянным сырьем. Предназначение — металл. Происходит распилка. Если поверхностность угловая, то выполняет роль шлифовки. Отдельно отмечают мастера качество и остроту дуг.

Геометрические параметры

Совместимость фрезера или станка с конкретным фрезом определяется геометрическим параметрами. В частности, размер хвостика влияет на то, сможет ли установится цанговый зажим. Цанги используются с диаметром в миллиметрах 6,12 или 18. Определяется это сугубо индивидуально, иногда мастера даже слегка подстраивают инструменты, если наблюдается колебание даже в десятой части.

Внимательно следите за тем, чтоб не допустить использования инструментов и фрез, не рассчитанных на работу друг с другом. В частности, не допускается монтировать в дюймовую цангу фрезы с миллиметровым хвостиком и наоборот. Прибор может заработать и вам сначала будет казаться, что все нормально. Но в конечном итоге он поломает инструмент.

Также внимание обратите на способ установки, а точнее на то, насколько он комплектуется с исходным. Предназначаются:

• насадочного типа фрезы для шпинделя стационарного прибора 32 миллиметра;
• пальчиковые с диаметром от 6 миллиметров.

Несоответствие характеристик приведет к поломке инструментария.

Диаметр и размер хвостовика

Хвостик используется для фиксации оборудования. Выполняется:

• конический;
• цилиндрический;
• с лыской для избегания проскальзывания.

Монтируется подшипник, который выступает в роли упора — его легко заменяют в процессе износа. Диаметр может достигать 6 до 12 миллиметров — подбирается индивидуально для конкретной модели.

Материал лезвий

Насадки выполнятся из теодолитных или сборных конструкций. Выделяют фрезы из:

• быстрорежущей стали HSS;
• твердосплавных пластин НМ.

Первые действенные на мягкие породы, вторые — твердые.

Расположение режущих элементов

Конструкции могут располагаться по-разному:

• вертикальные;
• наклонные.

Конечно, меняется диаметр насадки, что позволяет делать разные отверстия, форма заточки, то есть самого инструмента в наклонных, что влияет на возможности поверхностной работы. В продаже сейчас встречаются многочисленные фрезы для ручного прибора, позволяющие проводить целый комплекс работ по дереву.

Какие бывают фрезы по металлу

Фреза по металлу — это специальный инструмент, с помощью которого режут металлические заготовки. Это делается посредством поступательно-вращательных движений. Данный вид имеет большое количество разновидностей, благодаря чему спектр выполняемых операций с его помощью очень большой.

Сегодня мы расскажем принцип работы такого инструмента и узнаем, какие существуют виды фрез по металлу.

Непосредственно сама фреза — это исходная часть движения, и при обработке заготовки соприкасается с ее поверхностью. Данный инструмент характеризуется большим количеством видов рабочей поверхности.

Благодаря тому, что существуют разные типы фрез по металлу, выборку материала можно выполнять даже на самых сложных участках

Но при этом крайне важно выбрать тот или иной тип инструмента, а также способ его подачи. Он может быть поступательно-вращательным, винтовым и т

д

д.

Режущие кромки делаются на основе таких материалов, как:

• некоторые сорта стали;
• твердые сплавы;
• алмазы;
• керамика;
• кардная проволока и т. д.

Далее мы рассмотрим ключевые типы фрез, предназначенные для обработки металлических заготовок и их характерные особенности.

Классификация

Фрезы по металлу отличаются друг от друга по таким признакам:

• по размещению своих режущих частей (или зубьев);
• по типу заточки;
• по направлению (винтовые, наклонные или другие);
• по конструкции (составные, монолитные или сборные);
• по материалу;
• по креплению режущих инструментов.

Существует больше видов с учетом разных особенностей, однако перечислять все без исключения будет достаточно долго.

Разновидности и применение

Каждый вид фрезы применяется только на определенном технологическом этапе обработки материалов. Здесь все зависит от того, какая поставлена задача.

Например, цилиндрические бывают двух видов:

• винтовые;
• с прямыми зубьями.

Последний тип применяется для более примитивных задач и преимущественно на узких ограниченных участках. А вот фрезы с режущими винтовыми частями имеют более универсальное назначение.

Но поскольку осевые усилия могут быть значительными, то применение такого инструмента ограничено углом наклона режущей грани, а это не больше 450. Именно в таких случаях требуется устанавливать цилиндрические сдвоенные инструменты. Такое исполнение характерно тем, что в процессе обработки материалов режущие части перекрывают место стыка половин.

Другие типы инструментов

Червячные фрезы имеют специфическую сферу применения. В этом случае материал обрабатывается посредством метода обката. Выборка заготовок выполняется в процессе точечного касания их фрезой. В зависимости от направления их винтов они бывают правыми или левыми, также они могут быть одно- или же многозаходными, цельными или сборными, иметь шлифованные или нешлифованные зубья.

Концевые изделия применяются с целью обработки уступов, пазов и не только. Их хвостовки могут иметь цилиндрическую или коническую форму. Также они предназначаются для предварительной обработки материалов (с крупными зубьями) или же финишной, с мелкими зубьями. Могут оснащаться напаянными режущими пластинами или быть монолитными.

Обдирочные концевые инструменты используются для обработки кованых или литых сплавов. А с помощью шпоночных изделий выполняется выборка Т-профилей. Они имеют два зуба, один при этом находится на конце, а второй — посередине. Параметры зоны выборки заготовки определяются интервалом между ними.

Еще один тип подобного инструмента — отрезной. С их помощью производят полную или частичную обрезку металлических заготовок. Режущие кромки размещены лишь на верхних гранях зубьев, а вот на кромках их нет.

В зависимости от размеров зубьев, отрезные фрезы бывают:

• крупными;
• средними;
• мелкими.

При этом мелкие и средние используются для обрезки стали и чугуна, а крупные — для обработки легких магниевых, алюминиевых и других сплавов.

Для обработки изделия из металлов чаще всего мастера используют именно фрезу. При этом она может быть одновременно оснащена несколькими видами зубьев, режущих кромок или лезвий. Данный инструмент может иметь разные профили, формы, типы, размеры и сферы применения. Некоторые виды фрез по металлу и особенности их применения и работы мы уже рассмотрели выше.

Как сделать правильный выбор фрезы по металлу

Чтобы получить конструкции из металла правильной формы, с соблюдением параметров, указанных в проекте, предварительно проводят обработку всех ее элементов. Для этого существует несколько способов, наиболее востребованный из которых — фрезерование. Точность выполненной работы напрямую зависит от правильно подобранной фрезы — непосредственно режущего материала.

Угловые — конструкция и применение

Для подготовки канавок с угловым профилем применяются угловые фрезы по металлу. С их помощью производится прорезка стружечных углублений, а также выполняется развертка и зенковка. Для изготовления насадок используется быстрорежущая сталь. Отличительная особенность угловой фрезы в том, что рабочая часть имеет коническую форму. Угловые насадки сочетают в себе конструкцию дисковых и концевых фрез. Типичный представитель угловой фрезы — насадка ласточкин хвост.

Рабочая часть состоит из зубьев, расположенных по окружности насадки. Торцевая часть оснастки имеет увеличенную форму зубьев, которые уменьшаются в сторону к хвостовой части. Угловые фрезы бывают цельными и разборными, и отличаются они еще по диаметрам.

Различаются они также по такому признаку, как расположение режущей кромки. На основании этого признака выделяют одноугловые и двухугловые фрезы. Отличаются они тем, что двухугловые модели имеют режущую кромку, расположенную на смежных конических поверхностях, в то время как на одноугловой они находятся на одной поверхности. Отличаются насадки по углу скоса зубьев. Угол скоса может быть разным 30, 45, 50, 55, 60 и более градусов. Все зависит от поставленных технологических задач.

Это интересно! Фреза, которая известна под названием «ласточкин хвост», относится не к дисковым и угловым режущим оснасткам.

https://youtube.com/watch?v=HO-XXKEhfGI%3F

Концевая фреза — для чего предназначена

Концевые фрезы от угловых отличаются конструктивно, и по предназначению. Концевые насадки нашли свое применение не только на станочном стационарном оборудовании, но и на ручном электроинструменте. Как уже упоминалось, концевая фреза имеет прямое сходство с обычным сверлом по металлу на дрель. Однако есть отличие, которое обусловлено наличием прямых режущих кромок на торце цилиндрического основания.

Концевая фреза предназначена не для сквозного сверления металла, а для изготовления пазов в заготовках. Изготавливается оснастка преимущественно из быстрорежущей и легированной стали. Конструкция концевой фрезы представлена на фото.

Основная фрезеровка находится на торцевой части насадки, а сбоку располагаются дополнительные лезвия. Эти лезвия могут иметь винтовую и наклонную форму, и предназначены они для отвода стружки из области реза. Другое название концевых фрез — пальчиковые, которые делятся на следующие виды по соответствующим признакам:

• Монолитные или соединенные с хвостовиком посредством сварочного соединения
• С цилиндрическим и коническим хвостовиком. Оснастку с цилиндрическим хвостовиком можно использовать на дрели
• С мелкими и крупными зубьями. Мелкозубые концевые фрезы позволяют осуществлять чистовую обработку, а крупнозубые служат для грубой обработки металла

На основании концевых фрез по металлу появились насадки сферической формы, посредством которых осуществляется обработка выемок, имеющих сферическую конструкцию. Такие фрезы еще называют шаровыми, так как имеют они форму шара. Есть еще радиусные шарошки, которые служат для выборки пазов, и грибковые, нашедшие свое применение для обработки Т-образных пазов на заготовках из чугуна, стали и цветных металлов.

Оснастка с цилиндрическим хвостовиком выпускается согласно стандарту ГОСТ 17025-81.

https://youtube.com/watch?v=gVJI7YAaQK8%3F

Что такое фреза

Фрезерование деталей и заготовок применяется повсеместно при обработке древесины, металлов. Большинство машин, станков, предметов мебели, деревянных домов не выполняется без этой режуще оснастки. В материале рассказано, что они собой представляют, какими бывают, чем отличаются от пил, как классифицируются.

Фреза – это режущий инструмент с одним и более режущими кромками или зубьями. Относится к динамическим телам – режет материал вследствие вращения с высокой скоростью, которую ей придаёт электрический двигатель. В производстве нашли применение свыше десятка видов фрез. Классифицируются они, исходя из формы, назначения – какой материал могут обрабатывать, состава – из чего изготовлены, конструкции, количества режущих кромок, способа крепления ножей.

Применяются фрезы для снятия материала, как это делают скульпторы, придания деталям определённой формы путём отсекания ненужных областей заготовки – шлицы, фаски, канавки, отверстия, пазы.

Для чего предназначаются фрезы по металлу

Фреза — это режущая деталь, которая используется в паре с электроинструментом. В качестве электрического инструмента используется фрезер. Другое название фрез по металлу — борфрезы и шарошки. Главное назначение рассматриваемых насадок в том, чтобы в процессе механического воздействия получить в итоге детали необходимых размеров и форм.

Фрезой называется насадка, состоящая из двух основных частей — хвостовик и рабочая зона. Хвостовик нужен для присоединения насадки к фрезерному станку, а рабочая часть входит в непосредственный контакт с обрабатываемой заготовкой. Рабочая зона оснащена острыми зубьями, посредством которых осуществляется снятие слоя металла с обрабатываемой заготовки.

Форма рабочей части влияет на результат, поэтому производители выпускают фрезы по металлу разных видов. На виды насадки классифицируются по внешнему виду и назначению. Применяются они в следующих сферах:

1. Автомобилестроение и машиностроение — служат для изготовления разных отверстий, канавок и прочих углублений в составных деталях и механизмах будущих автомобилей
2. Производство разного оборудования и инструментов
3. Энергетика и строительство
4. Производство судов
5. Железнодорожный транспорт

В хозяйстве фрезы по металлу востребованы крайне редко, но при необходимости их использования, всегда можно применить шарошку для дрели.

Фрезами можно не только получать разного вида отверстия и выемки в заготовках, но еще и осуществлять зачистку сварочных швов, увеличивать имеющиеся отверстия, ровнять края, зачищать поверхности в труднодоступных местах. Особой популярностью такие насадки пользуются не только в промышленности, но еще и среди мастеров, занимающихся изготовлением разных металлоконструкций.

Это интересно! Фрезы не предназначены для применения с дрелями и шуруповертами, но многие их активно используют не по назначению. Главный недостаток применения фрез на дрели в том, что электродвигатель инструмента испытывает сильные боковые нагрузки, и при этом быстро выходит из строя. Применять на дрели можно насадки с цилиндрическим типом хвостовика.

Описание инструмента для ЧПУ

Как уже было сказано, фреза – это режущий инструмент, и устанавливается он в шпиндельную головку машины.

Весь процесс обработки осуществляется за счет вращения данного элемента, а именно: его кромка касается заготовки, после чего и удаляется часть обрабатываемого материала.

Типы фрез согласно особенностям обработки

Можно рассмотреть такие разновидности инструмента для станков с ЧПУ по форме и конструкции:

1. Концевая, благодаря ей можно осуществить фрезеровку материала по всем осям. Чаще всего это алмазные фрезы для ЧПУ. Их форма походит на обычное сверло и предусматривает пару режущих кромок.
2. Торцевая. Инструмент цилиндрической формы, режущие элементы которого находятся на торцах. Его целесообразно использовать для плоской обрабатываемой поверхности, например, для раскроя листовых материалов.
3. Дисковая. Такой вид предназначен специально для того, чтобы формировать пазы и различного рода углубления. Дисковая фреза мультизадачная: она может совершать несколько операций, их количество зависит от численности и расположения режущих кромок.
4. Угловая, которая служит для фрезеровки краев поверхности. Она имеет пару режущих кромок, расположенных под разным углом касательно одна другой.
5. Фасонная. Достаточно специфический инструмент, который используется для того, чтобы формировать поверхности сложных форм. Фасонные фрезы для ЧПУ обладают высокими качественными показателями, поскольку их используют при финишной обработке и рез получается максимально чистым.

Классификация фрез по сфере применения

Также необходимо классифицировать инструмент по областям, в которых он применяется. В основном применение фрез предполагает преследование определенных целей, особенно если приводить в пример промышленные машины.

Давайте рассмотрим следующую разновидность фрез для станков с ЧПУ в зависимости от сферы применения:

• для черновой обработки. К такому виду фрезерования можно отнести снятие большого слоя материала, формирование начальной формы, резка или раскрой;
• для высверливания канавок. Данные ЧПУ фрезы могут исполнять такие операции, как создание бороздок, пазов, выемок, впадин;
• для точной работы в углах и кромках на верхней части заготовки;
• для финишной (чистовой) обработки. Для этого чаще всего используется алмазная. Такой инструмент создает впадины разных форм и конфигураций. После этого остается лишь очистить деталь и удалить стружку;
• для формирование различных художественных рисунков.

Типы фрез в зависимости от обрабатываемого материала

Одним из важных критериев при определении необходимой фрезы является материал, который планируется обрабатывать. Это влияет и на материал, из которого изготовлены режущие части, на конфигурацию, а также на технические качества.
Следует выделить такие типы профильного рабочего инструмента по обрабатываемому материалу:

• для фрезеровки деревянных изделий;
• для фрезеровки цветных и черных металлов;
• для изготовления конструкций из пластика и других полимерных материалов.

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

• разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
• уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
• водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
• делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.

Фасонные фрезы

Необходимы при выполнении фасонных частей. Очень удобны при большой разнице между шириной и длиной обрабатываемой детали. При короткой поверхности используется метод протягивания. На таких инструментах зубья могут быть затылованными или острозаточенными. Вторые обеспечивают более чистую обработку, меньше истираются нежели затылованные при работе станка по металлу. Но их производство и затачивание возможно исключительно на специальных устройствах, которые четко выдерживают конфигурацию рабочих плоскостей. Потому такой вид фрезы используется только на крупных предприятиях.

Правила хранения и эксплуатации

Перед началом работы нужно подобрать и сложить рядом с рабочим местом все фрезы, которые применяются для обработки деталей. Под них нужно выделить специальную тумбочку или стеллаж. После работы весь инструмент следует очистить от грязи, проверить на износ кромок, смазать маслом или солидолом для защиты от влаги. Хранить надо на специальных стеллажах.

Фрезы и сверла для дрелей и фрезеров укладываются в специальные коробки вертикально, хвостовиком вниз.

Фрезерование производится соответствующим для данной операции инструментом. Выполнять грубую фрезеровку отверстий следует сверлом. Чистовую дисковую фрезу и зенкер используют, когда припуск на сторону составляет несколько десятков.

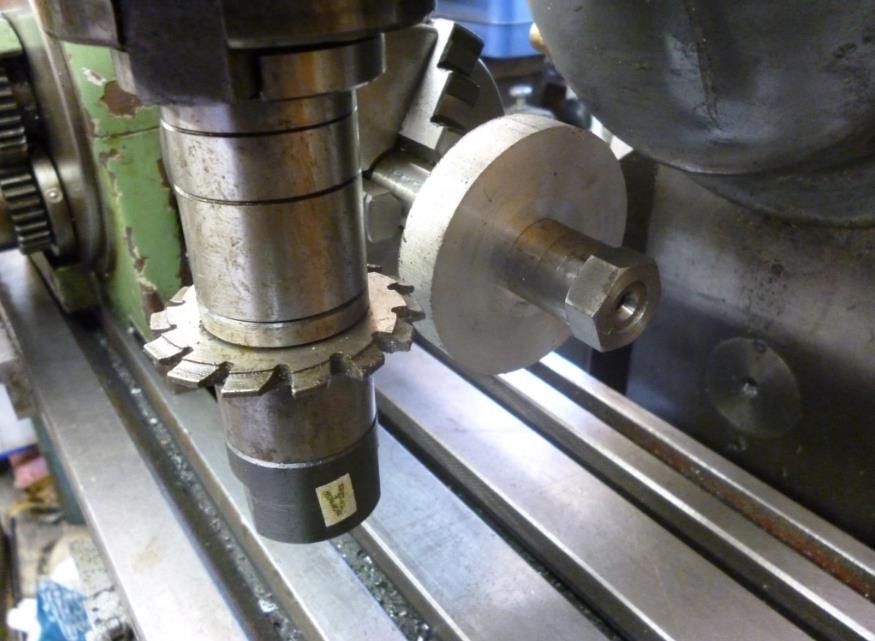

Дисковые фрезы и их предназначение

Свое название оснастка получила по причине соответствия форме диску. Их главное назначение в том, чтобы работать с предварительно подготовленными пазами и канавками, а также с целью обрезки заготовок, выборки металла и снятия фаски. Конструкция дисковой оснастки показана на фото ниже.

Дисковые фрезы имеют зубья, на которых располагаются заточенные кромки. Диаметр кромок в 2 раза превышает размеры самой насадки. Разработан такой вид оснастки специально для того, чтобы обрабатывать металл в сложных условиях. К таковым условиям относится вибрация, а также возможность вывода стружки из места резания. Дисковые оснастки классифицируются на подвиды:

1. Прорезные — служат для фрезерования мелких канавок, прорезания шлицев и пазов
2. Отрезные — нужны для отрезания металлических заготовок на станках. Более подробно об этом виде рассмотрим отдельно
3. Двухсторонние — в конструкции имеются поверхностные и торцевые зубцы, расположенные в два ряда
4. Трехсторонние — зубья расположены в трех местах, а кромка присутствует на каждом торцевом выступе. Двухсторонние и трехсторонние оснастки используются тогда, когда необходимо произвести обработку металла с двух или трех сторон
5. Пазовые — зубья присутствуют только на рабочей части (на внешней цилиндрической поверхности), а предназначены такие насадки для проделывания неглубоких углублений и пазов. Одна из разновидностей пазовых фрез является насадка «ласточкин хвост»

Дисковая фреза в работе показана в видео материале ниже.

https://youtube.com/watch?v=l-jbuOLCyH0%3F

Червячная фреза по металлу и ее особенности

Кроме вышеперечисленных режущих насадок выпускаются и другие, о которых также будет полезно знать всем, чья деятельность связана с обработкой металла.

Червячные — имеет вид цилиндрического основания с большим количеством зубьев. Эти зубья имеют разную конструкцию, что позволяет применять оснастку для выполнения соответствующих работ. Червячные фрезы в виде зубчатого колеса служат для обрабатывания заготовок путем обката, что достигается при помощи точечного касания заготовки. Устройства классифицируются на виды по разным признакам — цельные и сборные, правые и левые, одно и многозаходные, а также с шлифованными зубьями и нешлифованными.

Одно и многозаходные образцы отличаются тем, что первый вариант позволяет деталь только один заход, а второй отличается от него высокой производительностью. Только это не значит, что многозаходные являются более точными, так как с каждым последующим проходом уменьшается точность. Многозаходные используются для проведения черновой обработки.

Червячные фрезы с шлифованными и нешлифованными зубьями также отличаются, как и одно и многозаходные. Оснастка с шлифованным зубом отличается высоким классом обработки, и служат они преимущественно для обрабатывания нарезаемых поверхностей. Если точность выполнения работ не важна, тогда используются устройства с нешлифованными зубцами.

https://youtube.com/watch?v=vTNTyuJM_rI%3F

Цельные и сборные отличаются возможностью отсоединения от хвостовика. Цельные представляют собой единичную деталь, в то время как сборные состоят из двух частей.

Способ крепления на станке

Распространено два способа крепления фрез: установка в патрон и установка на вал.

Насадные

Насадные фрезы выглядят как барабаны или диски с различными размерами, конфигурацией. В центре имеют посадочное отверстие для установки на вал станка. Крепятся посредством резьбового соединения. Для надёжности фиксации применяется шпонка, для которой на валу и вдоль высоты посадочного отверстия оснастки проделывается паз.

Место для посадки на вал

Цанговый патрон

В ручных фрезерных станках для обработки дерева и агрегатах с ЧПУ применяются пальчиковые фрезы, хвостовики которых закрепляются в цанговый патрон напрямую либо через переходники. Классический посадочный диаметр цангового патрона – 12 мм. Для установки минифрез с хвостовиком 6 или 8 мм применяются цанговые переходники соответствующего диаметра.

Цанговый патрон

Разновидность хвостовика по диаметру

Хвостовик фрезы – это круглый металлический стержень, такой же, как у сверла. Но в отличие от сверлильного станка, дрели или шуруповерта хвостовик фрезы зажимается не в 3-кулачковом патроне, а в цанговом зажиме (цанге).

Такой зажим намного компактнее патрона, затягивать одну гайку проще, чем кулачки на патроне специальным ключом

Это важно, учитывая конструкцию этого инструмента. Минус такого зажима – можно использовать только подходящие по размеру хвостовики

В этом отличие от патрона, в котором можно зажать хвостовик сверла размером, например, от 1 до 10 мм.

На современных фрезерах используются цанги для зажима трех основных стандартов хвостовиков: 6 мм, 8 мм, 10 мм и 12 мм.  Многие модели поставляются со сменными цангами. Например, под 6 и 8 миллиметровые хвостовики.

Цангу затягивают специальным ключом, входящим в комплект или аналогичным по размеру другим накидным (рожковым) ключом. Для затяжки и откручивания, вал стопорят либо нажимом предусмотренного в конструкции фиксатором, либо другим ключом, если на валу есть грани под второй ключ для фиксации.

Фиксация вторым ключом надежнее, так как внутренние фиксаторы иногда срываются. Поэтому на качественных брендовых моделях часто используются именно ключевые фиксаторы. Это преимущество, а не недостаток.

Гайку цанги затягивают с усилием до упора, но без лишнего усердия, чтобы не сорвать резьбу, или грани гайки и ключа.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

• Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
• Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

• Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
• Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.
