Основные характеристики припойной (паяльной) пасты

Физико-химические свойства припойной смеси определяются процентным содержанием связующих веществ, наличие которых обеспечивает необходимую консистенцию пасты, ее клеящие свойства и адгезию к подложке. К основным характеристикам паяльной пасты относят:

• состав компонентов (свинцовые и бессвинцовые припои, смеси с легирующими добавками и т.п.);
• размер частиц припоя по классификации IliS;
• форма частиц — определяет качество дозирования;
• вязкость — определяет способ нанесения (через трафарет или с помощью дозатора);
• паяемость — зависит от степени окисленности частиц припоя и загрязненности их поверхности.

Так же принято разделять паяльные пасты безотмывочные, не вызывающие коррозии, и водосмываемые, способные коррозировать в местах пайки из-за наличия в составес органических веществ.

И, конечно же, важная для покупателя характеристика товара паяльная паста — цена, поэтому в нашем ассортименте представлена продукция производителя, нашедшего оптимальный баланс между качеством и стоимостью продукта.

Форма и габариты частиц припоя

Изготовление пасты для пайки своими руками

В продаже имеется множество марок и видов паяльных паст, отвечающих всем условиям и требованиям, необходимым для качественного монтажа. В домашних условиях можно изготовить такой состав, имея на руках пруток твердого припоя, паяльный жир и флюс.

Припой необходимо измельчить в очень мелкую фракцию. Сделать это можно напильником или наждаком. Полученную пыль от оловянно-свинцового прутка нужно собрать в небольшую емкость и механически перемешать с паяльным жиром. Если паяльного жира под рукой нет, можно использовать любой жидкий флюс, а в качестве связующего вещества и загустителя использовать обычный вазелин.

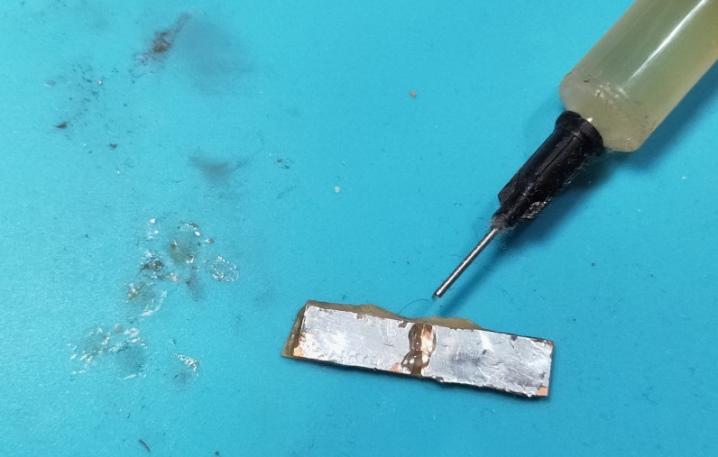

Консистенцию пасты можно определить на глаз, примерно рассчитывая пропорции. Готовый состав можно содержать в небольшой пластиковой емкости с плотно закрывающейся крышкой. Еще лучше загрузить ее в обычный медицинский шприц с толстой иглой.

Если дозированно выдавливать пасту на место будущей пайки, пользоваться такой пастой будет очень удобно, а результат будет прочным и надежным.

Пайка bga чипов

Общий принцип пайки следующий, благодаря создаваемому поверхностному натяжению при расплавлении припоя, происходит фиксация микросхемы относительно контактной площадки на системной плате. Температура пайки bga микросхем на платах iPhone 320 – 350 градусов Цельсия.

Подготовка микросхемы:

1. Специальным ножом очистить компаунд.
2. Медной оплеткой 1 или 2 мм (зависит от геометрических размеров чипа) удалить остатки припоя.
3. Восстановить шариковые выводы. Существует два способа формирования выводов:
   • Паста bga через трафарет наносится на поверхность микросхемы (приоритетный метод) Используется в большинстве случаев.
   • Вручную, шариками BGA. Этот вариант подходит для чипов с малым количеством выводов, до 50. Хотя несколько лет назад, когда качество трафаретов оставляло желать лучшего) модемы на iPhone 5S накатывались вручную. То есть каждый шарик, зондом или пинцетом, устанавливался отдельно. А это 383 контакта, посчитали в ZXW. Если при распределении шариков на микросхеме приклееной к трафарету, шары не фиксируются в отверстиях трафарета; это значит нанесено не достаточное количество флюса на микросхему.
4. Если работаем с пастой, обязательно после того как убрали трафарет, феном прогреть микросхему, для формирования контактов правильной формы. Дополнительно для этих целей может использоваться мелкозернистая наждачная бумага, Р500 ГОСТ Р 52381-2005.
5. Спиртом и зубной щеткой финально очистить микросхему.
6. Припаять чип на контактную площадку, установив его по ключу и зазорам.
7. При установки новой микросхемы (приобретенной у поставщика), обязательная процедура – перекатать чип на свинец содержащий припой. Это необходимо, для понижения температуры плавления припоя и уменьшения времени воздействия на плату высокой температурой.

Пайка bga/BGA soldering

Соляная и фосфорная кислота

Очень эффективный флюс получается, если растворить в соляной кислоте гранулы цинка. Для этого концентрированную кислоту нужно разбавить в равных долях с водой и залить этим раствором гранулы, помещенные в стеклянную посуду. Для полного растворения потребуется цинк из расчета 412 г на 1 л соляной кислоты.

Процесс растворения будет сопровождаться бурным выделением водорода из кислоты, поэтому приготовлением лучше заниматься в помещениях с очень хорошей вентиляцией и вдали от открытого огня.

При помощи полученного из соляной кислоты флюса успешно паяют стальные заготовки. Если в раствор добавить нашатырь (столько же, сколько цинка), то использовать такой состав можно при пайке совершенно любых металлов и сплавов.

Хороший флюс – фосфорная кислота. Ее используют при пайке нихрома и нержавеющей стали.

Основные этапы работ

Полученный порошок автор смешивает с солью. Причем нужно использовать только соль крупного помола (мелкая не подойдет). После этого измельчаем порошок пестиком.

Далее готовый порошок заливается водой — нужно несколько раз промыть осадок. Потом осадок надо отжать и высушить на батарее (около 10 минут). слипшиеся комочки растираются в мелкий порошок.

На следующем этапе порошок нужно разделить на фракции. И для этого автор использует крахмал, из которого надо сделать жидкий кисель. Перед тем, как добавлять порошок, его нужно разбавить водой, иначе будут комки.

Крахмал можно заменить желатином, комочков гарантированно не будет, но придется ждать пару часов, пока желе остынет и схватится.

В конечном итоге получаем мелкий осадок и крупный осадок. Пересыпаем их по разным коробочкам. Для пасты, конечно же, лучше использовать мелкий порошок.

Что такое флюс для пайки?

Качество пайки основывается на правильности подбора компонентов флюса и присадки. Функция флюса:

• Создание вокруг припоя, на поверхности металла легкоиспаряемой плёнку, растворяющую окислы в рабочей зоне.
• Создать условия для растекания припоя за счёт снижения поверхностного натяжения.
• Улучшить сцепление с основой, снизить воздействие окружающей среды.
• Испариться на пороге температуры плавления.

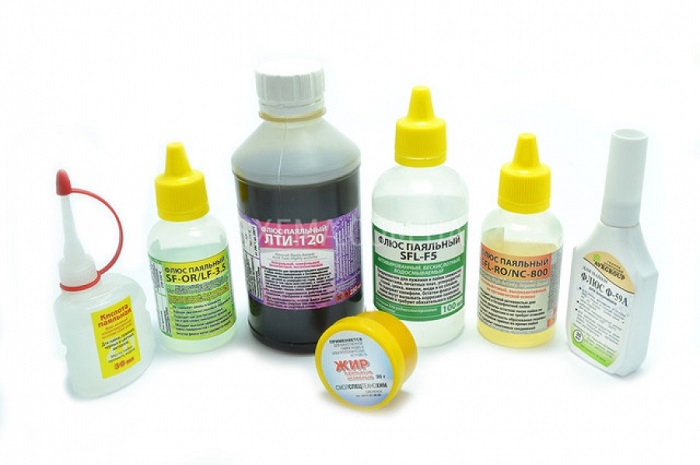

Разнообразие предложений с незамысловатыми и сложными составами жидкого вида, порошков и пастообразных делят на два технологически непохожих вида флюсов для пайки: пассивные и активные в химическом отношении. Продаются паяльные пасты, составленные из комбинации флюс-припой, альтернативные трубчатые припои с заполнением внутренней полости флюсом.

Химически активные

Преимущественно это кислотосодержащие реагенты. Оксидные плёнки, жирный налёт устраняются успешно. Но возникает вопрос по нейтрализации активности агрессивных веществ путём промывки: металл и текстолитовые платы разрушаются коррозией.

Доступны и активно используются ортофосфорная, соляная кислоты после протравки, бура, нашатырь. Воздействие паров на органы дыхания токсично, кожные покровы также уязвимы.

Паяльные кислоты применяются в пайке никеля, сталей. Легко удаляют продукты окисления. Требуют нейтрализации слабощелочными растворами с обязательной процедурой окунания в проточную воду. Температуры применения 250–3300 С.

Рабочее помещение при пользовании агрессивными средствами нуждается в вентиляции, минимальная мера – проветривание. Попадание на кожу рук требует смывания с моющими средствами без промедления.

Oрганические

Химически пассивные флюсы снимают жировые плёнки, отчасти нестойкие окислы. Эти органические некорродирующие вещества – защита против окисления. Канифоль сосновая, воск, стеарин и растворы спиртоканифоли не выделяют вредных для здоровья паров. Используются с легкоплавкими припоями в радиотехнике.

Характеристики

Форма и габариты частиц припоя

От характеристик частиц припоя зависит то, каким образом будет осуществляться нанесение паяльной пасты на поверхность. Составы с маленькими частицами к окислению склонны значительно меньше. К тому же, если вещество для пайки имеет крупные частицы нерегулярной формы, это грозит закупоркой трафарета, следовательно, процедура нанесения потерпит крах.

Удельный вес метала в составе

Этот показатель определяет толщину оплавленного припоя, от него зависит степень осадки и растекания вещества для пайки. Толщина соединения после оплавления находится в прямой зависимости от удельного веса металла в составе пасты: чем его процентное содержание выше, тем больше толщина соединения после того, как осуществлено оплавление паяльной пасты. От концентрации металла также зависит и выбор способа нанесения. Так, если паяльная паста содержит его в объеме 80%, наносить ее следует трафаретным способом, если 90% — дозированием.

Тип флюса в составе пасты

Влияет на уровень активности вещества, наличие необходимости отмывки. В зависимости от метода удаления флюсовых остатков различают три группы флюсов:

• Канифольные. Основным составным элементом является очищенная натуральная смола, которая добыта из древесины сосны. Канифольные флюсы делятся на неактивированные, среднеактивированные и активированные слабокоррозионные. Для первых свойственны минимальные показатели активности, вторые достаточно легко поддаются очистке, обеспечивают хорошее смачивание и растекаемость припоя, третьи характеризуются наибольшими показателями активности и низким уровнем спроса.
• Водосмываемые. Содержат органические кислоты. Применение водосмываемого активного флюса является гарантом получения хорошего результата пайки, при этом существует необходимость отмывки деионизированной водой, имеющей температуру 55-65 градусов.
• Безотмывные. Не нуждаются в отмывке. Произведены на основе смол натурального и синтетического типа. Удельный вес смолы в составе таких флюсов составляет 35-45%. Проявляют среднюю активность, их остатки после пайки не являются коррозионными и проводящими, а концентрация твердых осадков может достичь максимум 2%.

Классификация флюсов

То, как работает вещество для пайки, понять легко. Но его еще нужно правильно выбрать, а для этого нужно изучить и учесть виды флюсов. И в этом состоит главная сложность, так как нужно учесть очень много параметров при выборе.

Подробнее о том, на какие категории подразделяются средства для пайки и чем они друг от друга отличаются, рассказывается далее.

Существует огромное множество разновидностей флюсы в зависимости от назначения, необходимо правильно подобрать нужный состав

По типу воздействия на контакты

Среди типов флюсов для пайки выделяют:

• Бескислотные флюсы или «нейтральные». Они не уничтожат спайку и вообще не показывают никаких химических реакций в тех зонах, где сделана спайка. Используются обычно для спайки небольших деталей. В само средство входят этиловый спирт, глицерин, скипидар. Температура плавления достигает 150 градусов.
• Антикоррозийные имеют ортофосфорную кислоту как основной ингредиент, что часто используется для производства антикоррозийных пропиток. Поэтому при нагревании эти составы не только очищают место спайки от возникшей коррозии, но и предотвращают ее повторное появление.
• Активные составы имеют соляную кислоту, поэтому используются только для железа. Для радиотехники не подойдут, так как портят плату. Этот флюс удаляет окислы, вступает в реакцию с самим металлом, из-за этого соединения получаются очень прочными. Зачистка перед работой обязательна, как и строгое соблюдение правил безопасности — такие вещества для пайки ядовиты при испарении. Будьте осторожны, так как этот флюс окажется хорошим проводником из-за своего состава. Так что, если им работать неаккуратно, можно получить короткое замыкание. Иногда активные средства для пайки делаются из хлористого цинка.
• Активированные — делаются из салициловой кислоты или анилина солянокислого, делать зачистку перед их использованием не требуется, так как они сами очищают место спайки. Смывать не требуется, но обычно рекомендуется. Обычно такой состав применяется для соединения, которое будет постоянно механически повреждаться.
• Защитные флюсы для пайки не вызывают никакой химической реакции, не выделяют вредные вещества при пайке, защищают материалы от коррозии. Их изготавливают из вазелина, воска или оливкового масла. Плавиться такие средства для пайки начинают при 70 градусах, зачистка при их применении не требуется.

Это не все виды флюсов, но самые распространенные.

По состоянию

Помимо состава, флюсы для пайки различают по консистенции:

• Пастообразные использовать удобнее всего. Они легко наносятся, не высыхают моментально после нанесения и подходят для всех видов пайки. Но нужно помнить, что так как они самые распространенные, легко наткнуться на подделки, так что выбирать нужно внимательно. А хранят такие флюсы в шприцах, нанося на место пайки только в нужных количествах.
• Твердые составы многим подходят по своей цене и нейтральным свойствам. Но у них есть и недостатки, к примеру, низкое поверхностное натяжение, а также они не удаляют окислы, их не всегда удобно наносить, много вредных испарений.
• Жидкие флюсы наносить проще всего, благодаря чему время на пайку значительно сокращается. Однако, такие средства быстро высыхают и могут пролиться, а удалять их с любых поверхностей очень трудно. Самый распространенный вид жидких флюсов для пайки — канифоль, продающаяся с кисточкой для удобного нанесения.

Для водопроводных систем

Совершенно отдельную группу составляют пастообразные композиции, предназначенные для монтажа паяльником фитингов из меди и ее сплавов в системах водоснабжения. К этим составам предъявляются особые требования, которые строго регламентирует ГОСТ.

Ни один из компонентов пасты не может быть токсичным. Флюс должен полностью исключить окисление шва, попадание продуктов коррозии в воду.

G5-SM800, G4(A)-SM833, G5(A)-SM833

Пасты с флюсом, не требующим отмывки, состоящие из RMA-флюса и припойного порошка, слабо подверженного процессам окисления и с равномерным распределением частиц постоянной, строго сферической формы.

Применяемый флюс является продуктом новейшего поколения, не требующим отмывки. Используемый флюс не содержит галогенов. Это позволяет улучшить не только технологические свойства припоя, но и значительно увеличить надёжность изделий. Потребителями нашей пасты отмечена очень хорошая растекаемость припоя по инверсионному золоту (как у паст с активным флюсом) и улучшенная пайка элементов изготовленных по бессвинцовым технологиям

Это особенно важно в период, когда часть элементов изготовлена по старым технологиям (с использованием свинца), а выводы другой части элементов уже не содержат свинца, например, из сплава серебро-палладий

• Используемые сплавы: Sn63/Pb37; Sn62/Pb36/Ag2
• Не требует отмывки – после пайки остатки флюса не способствуют коррозии и другим процессам, вызывающим ухудшение электронных характеристик изделия.
• Высокая смачиваемость во время процесса оплавления. Обеспечивает качественное удаление оксидных плёнок с поверхностей паяемых металлов.
• Высокая надёжность образуемых паяных соединений.
• Не вызывают образование шариков припоя вблизи контактных площадок.
• Применяются для компонентов с малым шагом выводов
• Не способствуют образованию перемычек между выводами компонентов после пайки за счёт резкого осаждения.
• Длительный срок хранения при минимальном изменении вязкости.

G5-SM800 тип 4	G4(A)-SM833 тип 3	G5(A)-SM833 тип 4	Ед. изм.
Припой	Состав	Sn63/Pb37	Sn62/Pb36/Ag2	Sn62/Pb36/Ag2	—
Размер частиц	20-38	20-45	20-38	Мкм
Тип	Сфера	Сфера	Сфера	—
Т плавления	183	179	179	°С
Флюс	Тип	RМА	RМА	RМА	—
Содержание галогенов	НЕТ	НЕТ	НЕТ	—
Сопротивление	1.8х10 5	1.8х10 5	1.8х10 5	Ом.см
Паста	Содержание флюса	9.5±0.2	9.5±0.2	9.5±0.2	%
Вязкость (25 °С)	210±20	210±20	210±20	kcP
Растекание	94.0	94.0	94.0	%
Срок хранения (при t 0-10°С)	12	12	12	мес.

https://fr4.ru/upload/fr4/paste/reflow_profile.pdf

Паяльная паста: изготовление в домашних условиях. Виды состава и правила использования

Чтобы осуществить крепление элементов методом пайки, необходимо использовать специальные материалы, которые обладают более низкой температурой начала плавления. Многие радиолюбители используют старый подход – припой. Вместе с ним необходимо применять флюс или кислоту.

Ускорить процесс пайки помогают современные составы – пасты. Они изначально включают в себя все нужные компоненты и не требуют каких либо добавок.

Каковы особенности этого материала и как правильно наносить паяльную пасту, мы попробуем разобраться.

Паяльная паста и ее свойства

Изначально данные составы использовались в технологиях типа SMT. В настоящее время их сфера распространения существенно расширилась. Паста включает такие основные компоненты:

• Припой в виде порошка с разной степенью дробления. Как правило, выбираются сплавы, включающие олово, свинец, серебро. Особое распространение получили бессвинцовые пасты.
• Флюс для обезжиривания.
• Необходимые добавки для связывания. Они упрощают монтаж и крепление smd-компонентов на платах. Для больших размеров платы требуется более вязкая паста.
• Активаторы и дополнительные компоненты.

Качественная пайка обеспечивается в том случае, если соблюдены срок и условия хранения. У большинства компонентов срок годности не превышает полгода. Для хранения и перевозки необходимо обеспечить режим от +2 до +10оС.

На фото паяльной пасты можно увидеть типичные их модификации.

Однако при выборе нужно обращать внимание на соответствие материала таким требованиям:

• высокий уровень проведения паяльных работ с прочностью получаемых соединений, недопущением разбрызгивания и образования шариков;
• необходимые клеящие параметры, благодаря которым элементы удерживаются до проведения пайки;
• устойчивость к растеканию во время начального нагревания;
• отсутствие или минимальное количество остающегося после работ легко удаляемого флюса;

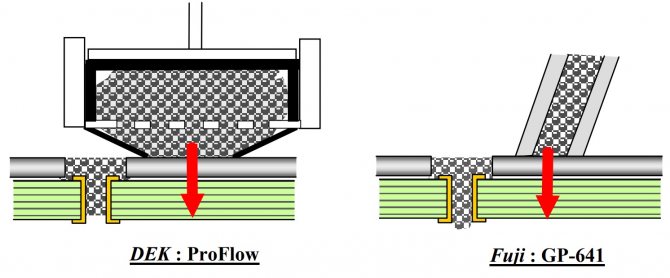

• применимость технологии дозирования или печати трафаретного типа;
• допустимость к хранению длительное время.

Разновидности

На рынке широко представлена продукция лучших производителей паяльной пасты под брендами Qualitek, UNIVERSAL, Felder, HERAEUS, ALPHA и т.д. Вся ассортиментная линейка может делиться на группы по видам:

• По химическому составу флюса – галогенсодержащие и без галогенов.
• По потребности в отмывании – требующие обработки и не требующие. Пасты первого вида могут отмываться водой (водорастворимые) или специальными жидкостями.
• В зависимости от припоя – содержащие свинец и бессвинцовые.
• По температуре – низко, средне и высокотемпературные.

Если паста не смывается водой, то в ее составе присутствует канифоль. В таком случае промывать детали надо при помощи растворителей.

Важно учитывать такую особенность – повышение степени паяемости элементов и smd компонентов сопровождается падением надежности крепления. А, например, галогенсодержащие составы улучшают параметр технологичности, но характеризуются несколько низкой надежностью

Температурный режим

Паяльные пасты чувствительны к существенно низким и высоким показателям температуры. Учитывая то, что в основе содержатся два материала различной плотности (флюс и припой), считается возможным естественный процесс расслоения флюса и других составных элементов паяльного вещества, а также возникновение тоненького слоя флюса над поверхностью. Нахождение пасты под воздействием высоких температур продолжительное время приводит к значительному расслоению флюса и оставшейся пасты, является причиной образования толстого приповерхностного слоя флюса. Что же получается в результате? А получается, что паста паяльная лишается своих свойств, а, следовательно, нанесение ее на поверхность будет дефективным. Температурный режим, показатели которого выше 30°С, и вовсе спровоцирует химическое разложение паяльного вещества.

При воздействии низких температурных показателей паста теряет свою смачивающую способность, поскольку активаторы флюса частично или полностью переходят в осадок. Составы некоторых производителей все же можно хранить при температуре от –20 до +5°С.

Можно ли сделать в домашних условиях

Может ли быть создана паяльная паста своими руками дома? Конечно, да!

Рецепт 1

Ингредиенты: пальмоядровое масло, хлористый аммоний (5-10%), солянокислый анилин.

Способ приготовления: хлористый аммоний и солянокислый анилин смешать с пальмоядровым маслом до получения однородной пастообразной массы.

Рецепт 2

Ингредиенты: масло растительного происхождения (100 г), жир говяжий (300 г), канифоль натуральная (500 г), хлористый аммоний (100 г).

Способ приготовления: масло, жир и канифоль расплавить в широкой фарфоровой чашке на водяной бане. Растереть аммоний в порошок и добавить в смесь. Тщательно перемешать до получения пасты.

Рецепт 3

Ингредиенты: хлористый аммоний (100 г), масло минеральное (900 г).

Способ приготовления: растереть ингредиенты в ступе из фарфора. Хранить в стеклянном сосуде закрытого типа.

Качество работы электронной техники в большой мере зависит от прочности соединения компонентов схем c печатными платами. Хорошее спаивание обеспечивает паяльная паста. Эта смесь выполняет несколько функций.

Изготовление в домашних условиях

Иногда готовой паяльной массы не оказывается в наличии, поэтому полезно узнать о способах ее изготовления. Для этой цели необходимо подготовить паяльный жир и прутик припоя из свинца и олова. При отсутствии первого материала его можно заменить вазелином ЛТИ-120.

Припой необходимо размельчить с помощью надфиля или специальной насадкой для дрели. Готовая крошка должна состоять из мелких частичек. Она убирается в емкость, в которую добавляется вазелин в соотношении 1:1 и небольшое количество флюса.

Все компоненты самодельной пасты тщательно перемешиваются и разогреваются на водяной бане. Готовый состав можно хранить в крупном шприце. С помощью него пастообразная субстанция и будет наноситься на платы.

Для увеличения эффективности паяльной массы в нее можно добавить немного хлористого аммония. В готовой смеси концентрация этого ингредиента не должна превышать 5-10%. Заменить аммоний можно анилином солянокислым. Хранить вещества необходимо в герметичных емкостях и вдали от домашних питомцев и детей.

Условия хранения

На многокомпонентные паяльные смеси влияют внешние факторы. Условия, выполнение которых требуется для правильного хранения, указывают на упаковке. С ними следует ознакомиться и неукоснительно соблюдать.

Обязательно указывают не только температуру, пригодную для хранения, но и диапазон ее возможных отклонений.

Обычно, при температуре хранения, превышающей 30 ℃, смесь необратимо ухудшается. Очень холодное окружение может ухудшить выполнение функций активаторами, содержащимися в припое или термопасте.

Большое значение имеет время, через которое паста приобретает комнатную температуру

Важно знать:

• как долго ее нужно перемешивать;
• какая температура и влажность воздуха должны выдерживаться при использовании пасты;
• сколько ее можно хранить при указанных условиях.

При влажном воздухе в паяльной массе из-за впитывания воды могут появляться шарики припоя. Срок, условия хранения паяльных паст отличаются, зависят от состава. Ели выполнять указания производителей, то качество пайки будет соответствовать ожиданиям.

Порядок применения

Перед тем как начинать пайку флюсом, необходимо разобраться с тем, как его применять. Процесс применения будет зависеть от того, какая разновидность легкоплавкого состава применяется:

1. При использовании твёрдых припоев (оловянный прут) требуется окунуть паяльник в тело реагента и зацепить небольшое количество припоя.

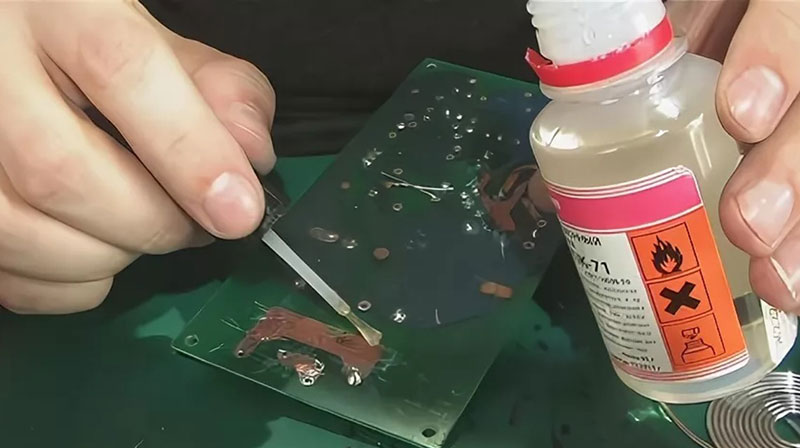

2. Если используется жидкая готовая смесь, её можно наносить с помощью кисточки.
3. При работе с пастой требуется наносить её на место соединения палочкой, зубочисткой.

Также нельзя забывать про зачистку поверхности от окисления.

Весь процесс применения легкоплавкого вещества можно разделить на несколько этапов:

1. Изначально поверхности зачищаются.
2. После зачистки наносится слой флюса.
3. С помощью паяльной станции разогревается соединяющий состав и детали.

Далее необходимо дождаться застывания шва и дополнительно обработать его.

Без специального состава соединить контакты не получится. Опытные мастера предлагают новичкам выполнить работу без флюса и посмотреть результат — работа займет гораздо больше времени, шок быстро отвалится. Наилучшим дополнительным материалом для спайки считается чистое олово. Однако это не дешёвый металл и его используют в соединении со свинцом.

Достоинства и разновидности представленного материала

Рассмотрим преимущества, которыми обладают паяльные пасты: — возможность их использования для изготовления плат с очень мелкими деталями;

— они не требуют наличия паяльника, однако для работы с данным материалом понадобится специальный фен или станция, благодаря которой изделие прогревается;

— применять такое вещество можно в тех случаях, когда нет возможности работать обычными инструментами.

Паяльные пасты бывают разных видов. Прежде всего, они классифицируются по способу удаления излишка вещества после работы: отмывочные и безотмывочные. Второй вариант является более безопасным, так как не приводит к коррозии платы. Первый тип паст можно смывать при помощи воды, поэтому в их составе содержатся компоненты, способные нанести вред радиоустройству.

Также следует отметить, что вещество может быть изготовлено на основе свинца или без него. Второй тип пасты является экологически безопасным.

СЛЕСАРНЫЕ РАБОТЫ

Подготовка флюсов и припоев к пайке

В процессе выполнения работ по пайке и лужению приходится пользоваться нагревательными устройствами и применять различные флюсы и припои.

При пользовании нагревательными устройствами и приборами необходимо:

1. Применять в качестве топлива в кузнечном горне только древесный уголь, который при сгорании не вызывает дополнительного окисления металла.

2. Не допускать перегрева электропечей (для сохранения нагревательных элементов).

Выбор марки припоя. Припой является сплавом нескольких металлов, хорошо растекается по поверхности, надежно сцепляется с металлом и обладает сравнительно низкой температурой плавления.

Мягкие припои рекомендуется применять в следующих случаях:

• ПОС-90…..Для лужения и пайки посуды и тары в пищевой промышленности и медицинской аппаратуры
• ПОС-40 ….. Для лужения и пайки электроаппаратуры и деталей из оцинкованного железа с герметичным швом
• ПОС-30…..Для пайки циика, оцинкованного железа, стали, латуни, меди и лужения подшипников
• ПОС-10…..Для лужения и пайки контактных поверхностей электрических приборов, аппаратов и реле

Сокращение ПОС расшифровывается так: П — припой, ОС — оловянно-свинцовый. Число показывает содержание олова в процентах.

Рис. 261. Подготовка припоя:
а — расплавление припоя на горне; б — разлив припоя иа прутки

Приготовление припоя. Широко распространенным мягким припоем является оловянно-свинцовый сплав ПОС-30. При необходимости заготовка и литье припоя производятся в отдельном помещении, оборудованном общей вентиляцией и местными вытяжками, защищающими рабочих от вредного действия паров и газов, выделяющихся во время работы.

1. Тигель или стальной ковш очищают от грязи и коррозии, прочно устанавливают на подставку в горне, оборудованном вытяжным зоитом (рис. 261, с).

2. Нагревая ковш, испаряют влагу, затем закладывают и расплавляют более тугоплавкий металл (свинец). После этого в расплавленный свинец вводят небольшими порциями олово до полного расплавления.

3. Для предохранения расплавленного сплава от выгорания и окисления во время плавления на его поверхность насыпают истолченный древесный уголь.

4. Для получения однородной массы сплав перемешивают. Когда припой полностью расплавлен, с его поверхности удаляют шлак и разливают припой в формы.

5. При разливке в качестве формы обычно используют угловую сталь с чистой сухой поверхностью. Припой разливают прутками небольшого сечения длиной 300—500 мм (рис. 261, б). Во избежание ожогов брызгами расплавленного сплава разливка производится в защитных очках и рукавицах.

Твердые готовые припои рекомендуется применять в следующих случаях:

• ПМЦ-36…..Для пайки латуни, содержащей до 68 % меди
• ПМЦ-48 …. Для пайки медных сплавов, содержащих свыше 68% меди
• ПМЦ-54 …. Для пайки меди, бронзы и стали
• ПСр-72…..Для пайки железоникелевого сплава; лужения и пайки меди, никеля, латуни и бронзы
• ПСр-70…..Для пайки титана и титановых сплавов с коррозионностойкой сталью
• ПСр-25…..Для пайки меди с бронзой, меди с медью, бронзы с бронзой

Сокращение ПМЦ расшифровывается так: П — припой, МЦ — медно-цинковый. Цифры обозначают содержание меди в процентах.

Сокращение ПСр означает припой серебряный, цифры — содержание серебра в процентах.

Выбор флюса. Флюс — вещество, которое вводится на поверхность металлов, подвергающихся пайке для удаления окислов и грязи, лучшего растекания припоя, для предохранения от дополнительного окисления во время пайки.

Пайку мягкими припоями делят на два вида: кислотную и бескислотную. При кислотной пайке и лужении деталей из латуни, меди, стали применяют хлористый цинк (травленая кислота), а при бескислотной пайке деталей из меди и латуни — канифоль или паяльный жир. При пайке твердыми припоями в качестве, флюса применяют борнокислый натрий (буру) или борную кислоту.

Приготовление флюса. Все перечисленные флюсы, за исключением хлористого цинка, поступают в готовом для применения виде.

Хлористый цинк (травленая кислота) готовят из технической соляной кислоты и чистого металлического цинка в определенной пропорции (на одну часть цинка берут пять частей соляной кислоты).

Последовательность приготовления флюса:

1. В чистую, удобную для работы фарфоровую или стеклянную посуду наливают соляную кислоту. (Во избежание ожогов работа производится в защитных очках и резиновых перчатках.)

2

Изрубленный на мелкие кусочки цинк осторожно опускают в кислоту. Эта работа выполняется под вытяжным зонтом с хорошей вентиляцией, так как при травлении цинка кислотой образуется химическая реакция с выделением вредных газов

3. После окончания химического процесса флюс считается подготовленным.
