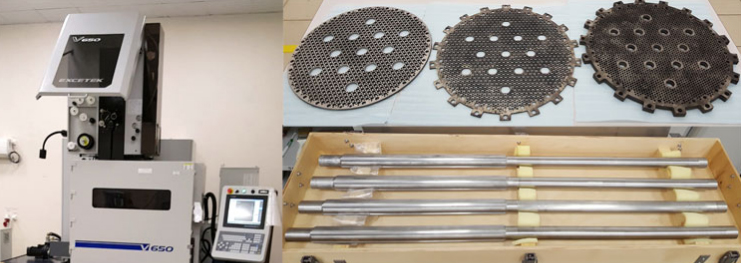

Назначение электроэрозионных станков

Электроэрозионные станки применяются для вырезания различных заготовок, имеющих самую разную форму и размеры. Обработка происходит либо под прямым углом, либо под углом от 1 до 30 градусов. Угол, под которым производится обработка заготовок, зависит прежде всего от комплектации станка. Начало реза может происходить от кромки заготовки, а также и изнутри её через отверстие, которые предварительно просверлено. Электроэрозионные станки предназначаются для производства деталей с точностью до 0,015 миллиметра.

Основным предназначением электроэрозионных станков считается замена штамповки. Станки такого типа могут вырезать сразу несколько заготовок, благодаря возможности пакетной обработки. При этом не требуется последующая фрезеровка детали, так как при обработке не происходит поверхностной деформации обрабатываемой заготовки.

Также станок позволяет производить различные матрицы и шаблоны. Одним из его больших преимуществ является то, что он может быть легко и быстро перенастроен. В принципе, вся перенастройка электроэрозионного станка заключается в выполнении нескольких операций: сначала нужно загрузить из AUTOCAD требуемый чертёж, затем произвести несколько действий уже на компьютере, после чего настроить генератор и уже после этого можно начинать обработку следующей заготовки. Опытные операторы тратят на настройку устройства в среднем всего 15 минут.

Это интересно: Станок токарно-винторезный ТВ 16 — устройство и эксплуатация

Ротационная печь для выпечки хлеба

Среди большого разнообразия хлебопекарных печей наибольшей популярностью у производителей хлебобулочных изделий пользуются ротационные печи. Современные ротационные печи сконструированы и изготовлены в соответствии с требованиями безопасности, надежности, эффективности, из самых высококачественных материалов.

В ротационных печах можно выпекать всевозможные виды хлебобулочных или кондитерских изделий из различных сортов муки, а также высушивать хлебные палочки и сухари.

Основным достоинством, которым обладает ротационная печь, является:

• равномерное распределение температуры, необходимой для выпечки, внутри рабочей камеры;
• эффективная циркуляция горячего воздуха (конвекция);
• удобство управления;
• высокая производительность;
• максимальная экономичность использования.

Корпус ротационной печи выполнен из листовой нержавеющей стали, обеспечивающей длительный срок эксплуатации. В качестве теплоизоляционного материала используется каменная вата. Такая теплоизоляция обеспечивает высокое качество и идеальную равномерность выпечки, независимо от места на противне и на всех ярусах тележки. При этом затраты на энергоносители будут минимальными.

Процесс выпечки в ротационной печи осуществляется на стеллажной тележки, на которой установлены противни с тестовыми заготовками. Эта тележка вращается на специальной платформе вокруг своей вертикальной оси внутри пекарной камеры ротационной печи, что способствует равномерной выпечки продукции. Также вместо платформы для вращения стеллажной тележки в некоторых моделях печей используется крюк, размещаемый вверху камеры. Пекарные камеры, в зависимости от модели, могут иметь четырех-, шести- или восьмигранную форму.

В качестве энергоносителя для работы системы обогрева может использоваться:

• электроэнергия – печи электрические ротационные;
• дизельное топливо – печи дизельные ротационные;
• природный газ – печи газовые ротационные.

Необходимая температура внутри рабочей камеры поддерживается при помощи электронагревателей трубчатого типа (ТЭНов). Равномерное распределение горячего воздуха внутри камеры (конвекцию) осуществляется при помощи специальных встроенных вентиляторов.

Благодаря уникальной конструкции и принципу работы ротационные печи характеризуются наилучшим соотношением производительности и затрат энергоносителей. Поэтому они являются оптимальным вариантом устройств для выпекания кондитерских и хлебобулочных изделий, как на небольших мини-пекарнях, так и на крупных пекарных производствах.

Дверь ротационной печи оборудована специальным окном для осуществления визуального контроля над процессом выпекания хлебобулочной продукции. Управление работой печи осуществляется при помощи электромеханической панели. Над дверью снаружи имеется козырек с системой улавливания пара, который выходит из камеры при открывании двери.

Некоторые печи могут быть оборудованы парогенератором, подающим пар внутрь рабочей камеры. Благодаря этому выпекаемые изделия приобретают красивую глянцевую корочку.

Технические характеристики

Модель	ATDF50 ​FDF 50	ATDF150 ​FDF 150	ATDF150H ​FDF 150H	ATDF250 FDF 250	ATDF300 FDF 300
Ширина (мм)	1650	1720	1720	1900	1900
Глубина (мм)	2350	2580	2580	2900	2900
Высота (мм)	2250	2480	2650	2680	2850
Расход
Дизель (лит./час)	6	7,5	7,5	10	10
Газ (м³/час)	6	6,5	6,5	10	10
Электричество (Кв/час)	56	66	71	97	102
Температуравыпечки (ºС)	280	280	280	280	280
Время выпечки (мин)	18	18	18	18	18
Производительность (хлеб 300г шт/ч)	216	420	450	576	648
Размеры противней	530х650	600х800	600х800	740х980 800х1000	740х980 800х1000
Кол-во противней	10-12	13-14	15	16-18	18

Инструкция по эксплуатации ротационных печей

Инструкции ротационных печей обычно поставляются в комплекте. Из них вы сможете узнать, что на сегодня известно два типа управления таким оборудованием, оно может быть электронным или электромеханическим. Вторая разновидность более проста, надежна и понятна, но не столь точна, это особенно касается параметров по типу времени приготовления и температуры. Первый тип управления является более точным, ведь в этом случае используются современные цифровые датчики времени и температуры.

Печь с электронным управлением при необходимости может программироваться на нужный режим. Установить необходимую программу вы сможете, нажав лишь на одну кнопку. Это очень удобно, но обходится дорого. Среди недостатков такого управления следует выделить повышенную чувствительность к перепадам влажности и температуры, а также напряжения. Некоторые поставщики предлагают в стандартной комплектации световые индикаторы, дисплей, а также сигналы оповещения. Эти опции облегчают работу обслуживающему персоналу.

Конструкция электроэрозионного станка

Станки такого типа состоят из следующих узлов:

1. Защитный щиток барабана.
2. Барабан проволочный.
3. Подвижный стол проволочного барабана.
4. Концевики-ограничители для настройки использования намотанной проволоки на барабане, а также кнопки для переключения направления вращения.
5. Регулировка подачи СОЖ снизу и сверху.
6. Панель, предназначенная для управления устройством.
7. Шкаф электрооборудования устройства.
8. Конические опоры станка, настраиваемые по высоте.
9. Литая станина коробчатого типа, отлитая из чугуна.
10. Проушины монтажные.
11. Колесо, предназначенное для вертикальной подачи верхнего рукава.
12. Колонна.
13. Осветительная лампа.
14. Механизм, позволяющий осуществлять наклон проволоки.
15. Нижний рукав, состоящий из двух направляющих роликов и одного твердосплавного электрода.
16. Рабочий стол.
17. Кожух рабочего стола, защищающий от брызг.
18. Верхний рукав, состоящий из трёх направляющих роликов и двух твердосплавных электродов.
19. Колёса для подачи рабочего стола.

Далее будут рассмотрены более подробно несколько отдельных частей механизма электроэрозионных станков.

Станина станка

Данная деталь отливается из чугуна. В камере сняты внутренние напряжения. Внутреннее пространство станины предназначено для монтажа электрооборудования, так как сама станина имеет коробчатый тип. Рабочая часть станины в прецизионно отшабрена и отшлифована в некоторых местах, а именно: на каретке барабана, на креплениях колонны и на направляющих рабочего стола.

Рабочий стол станка

Это очень важная составляющая электроэрозионного станка. Состоит рабочий стол из двух плит, которые установлены на шарико-роликовые направляющие. Плиты устанавливают друг над другом.

Если существует потребность в перемещении стола, то нужно задействовать два шаговых двигателя. Делается это при помощи двух шарико-винтовых пар. Также можно менять положение рабочего стола вручную, при этом используя колесо подачи, которые закреплены всё на тех же валах шарико-винтовых пар.

Проволочный конвейер

Данная часть станка состоит из проволочного барабана, а также системы роликовых направляющих, которые размещены в нижнем и верхнем рукавах.

Управляющий компьютер и генератор могут быть размещены либо в стойке, либо в рабочем столе с тумбой. Отличия лишь в стоимости устройства, монолитности компоновки, а также в дизайне всего оборудования.

Необходимое оборудование

Электроэрозионный способ спецобработки применяется ко всем сплавам металлов за счёт их электропроводимости. Под действием электрического разряда выполняется множество видов работ:

• электроэрозионная резка;
• сверление;
• шлифование;
• гравировка;
• легирование;
• создание шаблонных деталей с высокой точностью;
• восстановление формы;
• добавление поверхностного слоя.

В современном оборудовании применяются кратковременные импульсы и длительные. Для питания необходим только постоянный ток. Напряжение и сила тока регулируется в зависимости от характеристики металла. В промышленности распространены в основном два типа устройства:

• электроэрозионный проволочный станок;
• электроэрозионный прошивной станок.

Проволочный, он же вырезной, станок применяют для обработки металлических деталей с большой толщиной. Прошивные станки необходимы для создания множества элементов с идентичными параметрами.

Проволочно-вырезной станок

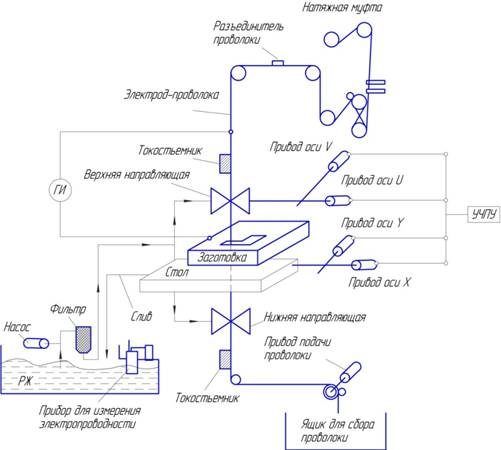

Схема проволочно-вырезного станка

Промышленный проволочно-вырезной станок обрабатывает заготовки с помощью электропроводящей проволоки без её непосредственного контакта с обрабатываемой поверхностью. Проволока изготавливается из тугоплавких металлов – вольфрама или молибдена, диаметром 0,01–0,02 см.

Обрабатываемый элемент выступает в качестве анода, а проволока – катода. Катанка перемещается одновременно к заготовке и вертикально. В процессе передвижения катода создаётся электрический разряд, который разрезает металл по необходимому контуру. И проволочный станок выполняет функцию фрезы. Но механическая обработка не позволяет подготовить заготовку с высоким качеством поверхности.

Точность металлообработки составляет от 12 до 110 мкм.

Виды работ, выполняемых на данном оборудовании:

• создание сверхмалых углов;
• изготовление радиусных вырезов с микроразмерами;
• выполнение точных параллельных резов;
• формирование высокоточных кромок.

Электроэрозионный прошивной станок

Электроэрозионный прошивной станок воздействует на заготовку электродом из тонкой проволоки контактным способом. Поперечное сечение электрода определяет форму выреза в детали. Прошивные станки используются для обработки нескольких видов сплавов:

Электроэрозионный прошивной станок

• высокопрочные сплавы для изготовления инструментов;
• титан;
• закалённая сталь;
• нержавеющая сталь.

На прошивных станках возможна обработка любых электропроводящих поверхностей для выполнения высокоточных отверстий, выемок очень маленьких диаметров с большой глубиной, углублений со сложной формой.

Это интересно: Токарная обработка — технические возможности, типы, изделия по металлу

Газ, электричество или дизель?

Существенное значение на экономические показатели ротационной печи оказывает вид энергоносителя для нее. Немаловажны также затраты и хлопоты, в зависимости от вида печи, на ее установку и оформление документально. Поризводители чаще всего предлагают многотопливные варианты: электричество, газ (природный или сжиженный), дизель. Смена способа нагрева осуществляется перестановкой теплогенератора другого типа (горелки, нагревателя) на фланец одной и той же печи. К ней при покупке можно взять один, 2 или все 3 штатных теплогенератора. Дизтопливо – в любом случае альтернативный вариант на случай перебоев в снабжении основным энергоносителем, т.к. эксплуатация печи на дизеле обходится дорого.

Газ

Газовая печь, как известно, в эксплуатации дешевле всего – топливо недорогое. Но – не все так просто. Во-первых, тянуть 3-фазный фидер, делать защитное заземление и получать разрешение от электриков (от газовщиков – само собой) для газовой печи тоже нужно, т.к. питание ее обеспечивающих устройств 3-фазное 380 В, а потребляемая электрическая мощность у многих моделей выходит за бытовые 10 кВт. Т.е., топить ротационную печь газом имеет смысл, если у вас достаточно средств на старт предприятия, а вот уровень рентабельности в дальнейшей перспективе не вполне ясен.

Электричество

Максимальная потребляемая мощность электрической ротационной печью находится в пределах от 20 кВт (печи-мини) до 90 кВт (высокопроизводительные). Тут главное – определить расход электроэнергии на начальный прогрев и догрев камеры: печь, более мощная, на деле может оказаться экономичнее. В спецификациях производителей (особенно – зарубежных) чаще всего указывается только время догрева, но и по нему можно сориентироваться. Напр., приглянулись 2 печи: 30 кВт, догрев за 13 мин и 45 кВт, догрев за 8 мин. В первом случае относительное время догрева 13/60 = 0,2167 часа; во втором – 0,1333 часа. Электричества та и другая на догрев «съест» соотв. 30х0,2167=6,5 кВт/ч и 45х0,1333=6 кВт/ч

Плюс, на каждой перегрузке печи экономится 5 мин, что может быть важно, если предприятие хорошо нагружено. Время первоначального разогрева можно принять в 2,5 времени догрева в работе

Дополнительный плюс в пользу электрических печей для мини-пекарен – они поставляются разобранными; модули печи поодиночке проходят в обычный дверной проем, а газовые печи – нет. Ведущие производители стоимость сборки печи на месте собственными монтажниками включают в цену изделия; по крайней мере, в больших городах. Кроме того, разрешения от газовщиков на электрическую печь не нужно, а получение такового от пожарников намного упрощается.

Об альтернативах

На Украине действуют ЧП, активно продвигающие на rutube переделку ротационных печей под пеллетные горелки. В тамошних условиях это, возможно, и оправдано, но, учтите, что:

1. Пеллеты – низкокалорийное высокозольное топливо, санитарным условиям РФ для предприятий пищевой промышленности не удовлетворяющее. Зола от пеллет на удобрения не годится, т.к. содержит вредные вещества и должна утилизироваться как промышленные отходы;
2. Стоимость 1 Гкал тепла от пеллетной горелки в РФ не будет ниже газовой;
3. Для обслуживания пеллетной горелки, скорее всего, понадобится штатная единица истопника;
4. Автоматика ротационных печей не рассчитана на топку пеллетами, так что нужен будет и квалифицированный оператор печи с санкнижкой;
5. Заводская гарантия и сертификация печи производителем при переделке на пеллеты аннулируются. Сертифицировать печь (если это вообще возможно) придется индивидуально для себя и за свои.

Фактически, получить в РФ разрешение на эксплуатацию ротационной печи на пеллетах мало реально. Если же его удастся выправить, печь окажется не окупаемой.

Новая или б/у?

Действительно, а если печь б/у? Гарантия все равно сгорела, сертификацию можно как-то подсунуть под переоформление старого сертификата. Но – ротационная хлебопекарная печь относится к категории оборудования с повышенным эксплуатационным износом. Поэтому вопрос: купить новую или б/у может быть решен в пользу последней при соблюдении след. условий:

• Печь продается в порядке ликвидации убыточного предприятия, или при сокращении нерентабельного производства (кафе/рестораном, отелем, загородным клубом, кемпингом), т.е. по времени за смену она использовалась не более чем на 50-60%;
• От выпуска в продажу производителем прошло не более 3-х лет;
• За печь просят не более 150-200 тыс. руб.

При несоблюдении любого из этих условий печь не окупится никогда. Особенно остерегайтесь печей из гипермаркетов – их выпечкой, т.е. не основным режимом, за полтора-два года полностью убивают, потом кое-как латают, и – всем желающим! Смотрите, почти что новая!

Дополнительные инструменты и материалы

Но только вышеперечисленного оборудования недостаточно для проведения газосварочных работ. Помимо газосварочного аппарата, необходимо подготовить и дополнительные инструменты:

• Фиксаторы. Необходимы для облегчения газосварочных работ и повышения качества создаваемого соединения. Если деталь надежно зафиксирована в статичном положении, то работать с ней заметно проще.
• Подъемник. Когда возникает необходимость соединить громоздкие детали, которые сложно перенести на стол вручную.
• Монтажный инструмент. Включает набор гаечных или разводных ключей, используемых для надежного крепления ключевых элементов сварочного поста.
• Сопутствующий инструмент. В этот список следует включить ножовки по металлу, кувалды, пассатижи, молотки и прочие приспособления.
• Вытяжка. Сварка, предполагающая соединение металлов с помощью газа, в обязательном порядке требует наличия эффективной вентиляции.

Одним из принципов технологии сварки газом является использование присадочной проволоки, которой заполняется сварная ванночка. Проволоку для сварки необходимо выбирать с учетом состава поверхностей, которые необходимо сварить. Она в обязательном порядке должна иметь равномерную и гладкую структуру. Помимо этого, при сварке газом используются флюсы. Речь идёт о специальных составах, выпускаемых в виде пасты или порошка, которые наносят на присадку и кромки для защиты расплава от окислов.
