Подкатной гидравлический домкрат своими руками

Виды домкратов

На сегодняшний день в ассортименте магазинов для автолюбителей есть несколько видов домкратов как от отечественных, так и от зарубежных производителей. Популярные разновидности:

• гидравлический;
• механический;
• электрогидравлический и электрический;
• пневматический.

Работа гидравлического подъемника заключается в том, что он перекачивает в рабочую полость тормозную жидкость или гидравлическое масло. У одноклапанных моделей есть клапан, который предотвращает обратный отток масла, а в двухклапанный тип встроен перепускной страховочный клапан, который препятствует мелким повреждениям конструкции, если будет превышена допустимая нагрузка.

Пример использования домкрата

Механический самодельный домкрат является подъемным устройством для комплектации легковых автомобилей. Принцип его работы заключается в том, что винтовая шпилька перемещается механическим усилием.

Что касается электрогидравлической конструкции, то она приходит в действия за счет электропривода. Существуют некоторые модели подъемника, у которых есть ручной привод.

У пневматических приборов в цилиндр накачивается воздух, за счет чего начинается работа механизма. Самодельный инструмент также приходит в действие от выхлопных газов любого транспортного средства, чего нельзя сказать о промышленном варианте, для работы которого требуется производительное компрессорное оборудование.

Обратите внимание!

Материал для изготовления домкрата зависит от того, какая у него грузоподъемность и тип конструкции. Подкатные приспособления для ремонта легковых машин изготовляют из алюминия, а грузовые гидравлические варианты — из чугуна и стали. Грузоподъемность и механизм в целом напрямую влияют на разновидность материала и на его толщину.

Подкатной домкрат, выполненный из стали

Как выбрать качественный инструмент: сравнение производителей и моделей

При покупке домкрата нужно определиться с необходимой грузоподъемностью. Производителей инструментов для автомобилей большое количество. Самым надежным и качественным считается домкрат Hi-Lift. Это американский производитель, который уже более 100 лет на автомобильном рынке.

Вам это будет интересно О электрических домкратах: автомобильные модели с электроприводом

Самым большим спросом отличаются чугунные домкраты «Хай-Джеки». В продаже их можно найти в двух расцветках — красном и черном. Свою популярность они завоевали благодаря надежности и качественным характеристикам. Минусом такого устройства является его стоимость. Она больше, чем у моделей других производителей. Но в отличие от устройств китайских фирм этот агрегат имеет длину 150 сантиметров, но при этом не прогибается, а при работе сохраняет прочность. Кроме того, модель характеризуется долгим сроком службы. Такой инструмент будет исправно работать более 15 лет.

Большой популярностью пользуется домкрат реечный 5т «Матрикс». Он дает возможность держать груз на высоте до 70 см. Инструмент может быть использован в качестве лебедки.

Опытные водители рекомендуют приобретать устройство, на котором есть крючок или петля, чтобы использовать его в качестве лебедки. У оригинальных американских домкратов это предусмотрено сразу, на китайских таких приспособлений нет.

Простой и надежной конструкцией считается домкрат ДР 5 чешского производства. Он выпускается с грузоподъемностью от 2,5 до 10 тонн. Величина рабочего хода у устройства небольшая, в связи с этим подъем должен совершаться в несколько приемов.

Для ремонтных мастерских часто приобретают настенные реечные домкраты марки MJW. Они оснащены цилиндрической передачей. Такое устройство позволяет поднимать, перемещать груз по горизонтали.

При выборе, какой инструмент лучше приобрести, важно продумать, как он будет перевозиться в машине. Не в каждый багажник сможет поместиться устройство длиной в 1,5 метра

При необходимости можно приобрести совмещенный реечный-винтовой домкрат. Такие модели могут поднимать грузы до 15 тонн. Это возможно благодаря тому, что нагрузка равномерно распределяется как на лапу, так и на торец.

Виды реечных домкратов

Основные параметры конструкции

Каждый человек, который решил приобрести подкатной гидравлический домкрат, обязательно должен задуматься о том, какие конструктивные параметры для него важны. Имеется в виду его устройство и технические характеристики.

Основной характеристикой устройства является его грузоподъемность. Она чаще всего начинается с 2 т, однако можно встретить модели, которые имеют возможность работать от 750 кг. Они специально созданы для мелкогабаритной техники, а именно для мотоциклов и квадроциклов. Стандартами для обычных автомобилей считаются модели грузоподъемностью 3, 5 и 10 т.

Для владельцев обыкновенного легкового автомобиля вполне будет достаточно грузоподъемности в 2 т. Его можно легко разместить в гараже, а при необходимости даже взять с собой в дорогу.

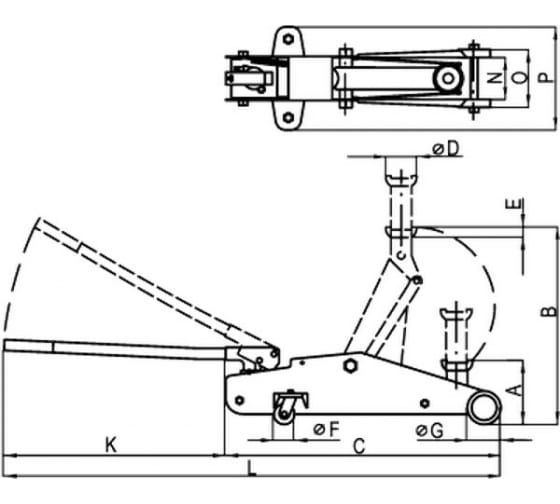

Схема паркового гидравлического домкрата.

Любителям внедорожников стоит рассматривать модели, которые имеют более солидную грузоподъемность. Она должна начинаться от 3 т, разумеется, если это значение не превышает массы самого устройства.

Не только грузоподъемность является важной характеристикой подобных устройств. Каждая модель имеет свой диапазон подъема

Обычно он варьируется от минимальных значений, равных приблизительно 100 мм, до максимальных, которые могут достигать порядка 500 мм. Обязательно нужно учитывать, какой дорожный просвет у вашего автомобиля

Стоит принимать во внимание расстояние не только от кузова до земли, но и от пятки устройства до кузова

Необходимые материалы и инструменты

Для самостоятельного изготовления подобного механизма требуются определенные материалы. Самодельный домкрат для автомобиля можно сделать из следующих элементов:

1. Основная часть представлена гидравлическим цилиндром с поршнем и штоком.
2. Для изготовления опорной площадки применяется швеллер и листовой металл.
3. Труба используется для изготовления рукоятки.
4. Опорная площадка устанавливается на колеса с высокой грузоподъемностью.

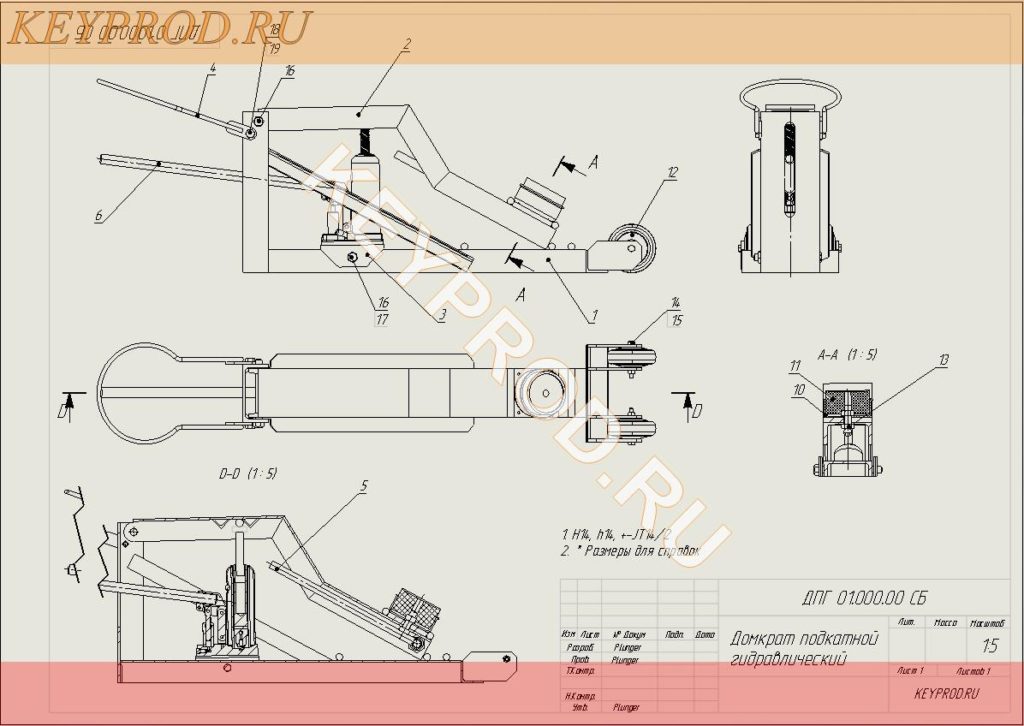

Схема для сборки подкатного домкрата своими руками

При работе могут применяться самые различные инструменты:

1. Сварочный аппарат. Все элементы подкатного домкрата соединяются между собой путем сварки.
2. Некоторые элементы должны быть разъемными. Для этого дрелью создаются отверстия под болты и гайки.
3. Болгарка и шлифовальная машинка. Для изменения длины применяемого швеллера их можно порезать болгаркой или ножовкой по металлу, полученные края обрабатываются шлифовальной машинкой.

Читать также: Станок гриндер своими руками чертежи

В сети можно встретить большое количество самых различных схем, по которым собирается подъемный механизм. Все они практически идентичны, предусматривают создание несущей платформы и рукоятки.

Способ изготовления

Самодельный гидравлический домкрат должен выдерживать достаточно высокое давление, быть устойчивым при эксплуатации.

Подкатной домкрат своими руками в процессе сборки

Весь процесс изготовления конструкции можно разделить на несколько основных этапов:

1. Первый узел представлен опорной платформой, которая должна изготавливается при применении самых прочных материалов. Достигается высокая прочность конструкции путем создания нескольких ребер жесткости из швеллера.
2. Большая устойчивость основания достигается при применении пластины из стали толщиной 10 миллиметров, которая приваривается к основанию.
3. Следующий этап заключается в создании упора и стоек из профилированной толстой трубы прямоугольной или квадратной формы. Чтобы рассчитать требуемую длину учитывается величина максимального хода штока, к которой добавляется высота самого подъемного механизма и опорной платформы.
4. Подкатная конструкция создается путем установи опорной платформы на колеса. Они также должны обладать высокой прочностью и выдерживать высокую нагрузку.
5. Для использования подкатного домкрата создается откидная рукоятка. Она также изготавливается из трубы или уголка, а для регулировки угла ручка крепится при помощи завесы.

Самостоятельно изготовить гидравлический цилиндр достаточно сложно. Это связано с тем, что все элементы имеют точные размеры, внутренняя поверхность шлифуется до зеркальной поверхности.

При рассмотрении того, как сделать домкрат своими руками стоит учитывать возможность создания винтовой конструкции. Она менее практична в применении, нежели гидравлическая, но при этом служит на протяжении длительного периода. Особенностями по созданию самодельной конструкции назовем следующие моменты:

1. Для создания самодельной конструкции понадобится швеллер и резиновая прокладка, винт с резьбой и оси, удерживающие нижние и верхние плечи.
2. На подготовительном этапе просверливаются отверстия для крепления основных элементов, после чего проводится сборка подкатного домкрата.
3. Плечи соединяются и закрепляются между собой на основании.
4. Винт с резьбой продеваются в вал и проверяется грузоподъемность конструкции.

Использование подкатного домкрата для ремонта автомобиля

Самодельный подкатной домкрат обходится намного дешевле чем покупной вариант исполнения, при этом прослужит в течение длительного периода. Пневматическая модель предназначена для подъема крупногабаритной техники, винтовые для легковых транспортных средств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельный подкатной домкрат своими руками: чертежи, фото, видео обзор самоделки.

Для изготовления самоделки использовался бутылочный домкрат с высотой подхвата 23 см, швеллера на 10 и 12 мм. Из 12-го швеллера сделана стойка, из 10-го основа и подъёмный рычаг. Качели бутылочного домкрата сделаны из 12-го швеллера.

Спереди установлены ролики от стиральной машины. Чашка взята от автомобильного отбойника.

Раскосы сделаны из прутка на 20 мм.

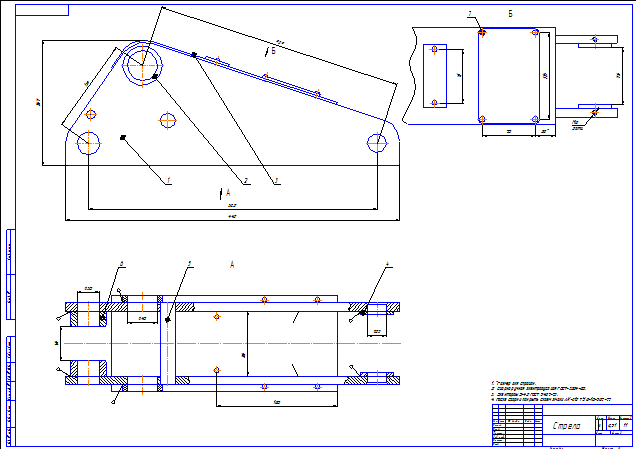

Чертежи подкатного домкрата для самостоятельного изготовления.

На фото: домкрат в работе.

На этом видео автор демонстрирует работу своего самодельного подкатного домкрата.

Пожалуй, очень важное качество домкрата, сделанного своими руками, – это обеспечение должного уровня безопасности. Разновидностей инструментов для подъемов грузов очень много

Но на самом деле, они практически всегда отличаются относительной простотой. Связано это с тем, что надежность – важнейшее качество подъемного механизма. А чем он проще устроен, тем лучше работает.

Метки: подкатной домкрат, прокачка, замена масла

Комментарии 25

ни чего интересного !я вместо масла тормозную жидкость налил .зимой работать стал!

Атф лучше. Тормозуха житковата.

не знай. год уже работает на ура ! и летом и ЗИМОЙ!

ни чего интересного !я вместо масла тормозную жидкость налил .зимой работать стал!

Главное не отработка, но тормозужу в старые лить не айс ибо могут спускать из за выработки манжеты.

просто это видео не о чём !вся проблема в манжете .когда подымаешь до верха, рвёт манжету и вот тут то проблема. её с начало найти а потом поменять .я брал от волги (22) !

спасибо за наводку

Стоит, ждёт своей прокладки:-D

надеюсь что она найдётся.

Виды домкратов

Прежде, чем начинать изготавливать домкрат для автомобиля своими руками, нужно определиться с тем, какой конструкции он будет. Для этого необходимо знать основные разновидности этих устройств, которые можно встретить в магазинах:

• Реечный. Этот вид используется очень давно. В его основе лежит длинная металлическая рейка с отверстиями, рычаг и трещотка с перпендикулярно расположенным концом. Отводя рычаг вниз, трещотка вместе с собой поднимает тяжесть. Отводя вверх — она срабатывает, стопоря себя в одно из ближайших на рейке отверстий вместе с грузом. Затем цикл снова повторяется;

• Винтовой. Самый распространённый домкрат среди отечественных автолюбителей. Он может быть представлен по-разному, но принцип работы один и тот же — вращаясь, винт поднимает или опускает динамическую часть. Она зачастую выполнена в виде прочного рычага, прикреплённого к подвижному механизму, который в свою очередь ходит по кронштейнам в корпусе. Есть ещё ромбический домкрат. Он гораздо практичнее и представляет собой корпус в форме ромба, который сделан из четырёх подвижных частей. Внизу прикреплена подставка, а вверху — подъёмная платформа. Через боковые крепления проходит длинный винт. Если его крутить, фигура будет либо складываться, либо вытягиваться вверх, поднимая груз;

• Гидравлический. Чаще всего такие устройства можно встретить у дальнобойщиков, которые поднимают тяжёлые оси грузовиков при замене колёс. Они могут быть представлены по-разному и иметь различный принцип работы, но смысл у всех одинаков — есть ручной насос, которым создаётся давление масла в главном цилиндре. Под его действием начинает вылазить платформа с тяжестью. Эти домкраты характеризуются высокой грузоподъёмностью, а также большой массой и высотой;

• Пневматический. Чем-то напоминает воздушный баллон, какие устанавливаются на пневматическую подвеску автомобиля. Проще говоря, это небольшая платформа на колёсиках (может и без них), на которую прикреплена пустотелая толстостенная резиновая подушка. Через штуцер подаётся воздух из компрессора или баллона. Создаётся давление, и подушка начинает подниматься.

Это основные виды домкратов, которые используются чаще всего. Они классифицируются именно по виду используемой силы (механической, гидравлической и т.д.), но разновидностей их существует много. Так, например, гидравлические устройства бывают откаточными, цилиндрическими, прицепными, двухуровневыми. То есть, вид домкрата один, а его типов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить собственную модель, используя прототип.

Основные неисправности и их устранение

Список неисправностей:

• Поломка в целом, рабочий шток не поднимается;
• Домкрат гидравлический подкатной не держит нагрузку;
• Неполадки при подъеме груза;
• Подтеки в местах уплотнений;

Первым пунктом ремонта нужно слить масло, в заранее подготовленную емкость. Повторно использовать не рекомендуется, лучше залить новое.  Какое заливать указано в инструкции подкатного домкрата. Обычно подходит обычное моторное или гидравлическое масло. Применять лучше те что не взаимодействуют с резиновыми частями.

Вторым пунктом ремонта приступаем к этапу разборки. Извлекаем поршни и изучаем их на наличие налета, грязи и ржавчины. Выявив загрязнение и ржавчину, устраняем их.  Для этого следует воспользоваться специальными растворяющими жидкостями, бензин, солярка, уайт-спирит. Обнаружив налет и коррозию внутри стоит избавиться от масла. Не нужно заливать его повторно, ржавчина появилась не просто так.

Если с поршнями все в порядке, осматриваем форму штока. Если он искривлен, это очень плохо. Вероятнее всего его уже не восстановить. Предотвратить искривление штока нужно на этапе эксплуатации не нагружая подкатной домкрат массой большей чем он может поднять. Обязательно читаем инструкцию, чтоб он служил вам дольше.

Еще одна неисправность, засорение клапанов. Часто их достаточно просто прочистить или заменить.

Домкрат-опрокидыватель

Когда ремонт транспортного средства требует удобного доступа к днищу, а ямы или эстакады в пределах досягаемости нет, решить вопрос может это практичное и эффективное приспособление. Специальный опрокидыватель позволяет накренить и зафиксировать автомобиль под углом до 70° с приложением минимальных усилий. Представленное самодельное устройство, основано на бутылочном домкрате, поднимающем упорную балку конструкции. Изготовить опрокидыватель в домашних условиях, не составляет большого труда, если под рукой есть инструменты для работы с металлом и подходящие компоненты.

Перечисленные материалы и размеры указаны в качестве образца, демонстрирующего, из чего собирается представленный опрокидыватель. Если у вас в наличии нет конкретных компонентов, их можно заменить другими, с подходящей формой и прочностью. Можно использовать швеллера, трубы и даже двутавровые балки. Главное, чтобы новый элемент не понижал надежность конструкции.

Сборка опрокидывателя выполняется по следующей схеме, путем объединения компонентов посредством сварки или болтово-гаечных соединений. В подвижных частях конструкции, элементы фиксируются импровизированными шпильками из строительных скоб.

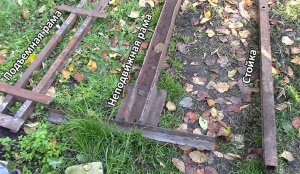

В первую очередь изготавливается неподвижная рама из 2-х уголков 60x60x3, сваренных вдоль буквой П. К торцу данного элемента, перпендикулярно приваривается центр задней рамы из уголка, в который будут упираться колеса автомобиля. Соединить элементы можно болтами, через приваренную перпендикулярно пластину (или тот же уголок).

Подъемная рама сваривается из 2-х уголков с помощью пластин, чтобы расстояние между первыми позволяло расположить неподвижную раму. На торце рамы, делается место для упора домкратом из отрезков металлической пластины или уголков.

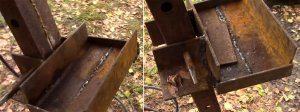

Площадка для установки домкрата изготавливается в форме П-образного короба с боковыми ушами с отверстиями под диаметр строительной скобы. Для прочной установки, без люфтов, расстояние между ушами должно быть равным ширине стойки.

Для фиксации площадки и подъемной рамы, в стойке из профильной трубы просверливается ряд отверстий на расстоянии около 10 см друг от друга.

Остается изготовить подвижные крепления подъемной рамы и стойки к дальнему и ближнему краю неподвижной рамы. В элементах делаются сквозные отверстия, в которые будет продета строительная скоба.

На этом этапе, процесс сборки завершен. Остается подкатить автомобиль, установить стойку и домкрат, не забывая о мягкой подкладке под днище. Подъем выполняется поэтапно: когда достигается максимальное выдвижение упора домкрата, подъемная рама фиксируется скобой, площадка поднимается, и процедура повторяется. Сборка и эксплуатация устройства продемонстрирована в следующем ролике.

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

• винтовые;
• реечные;
• пневматические;
• гидравлические.

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

• такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
• передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание!

колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг

имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

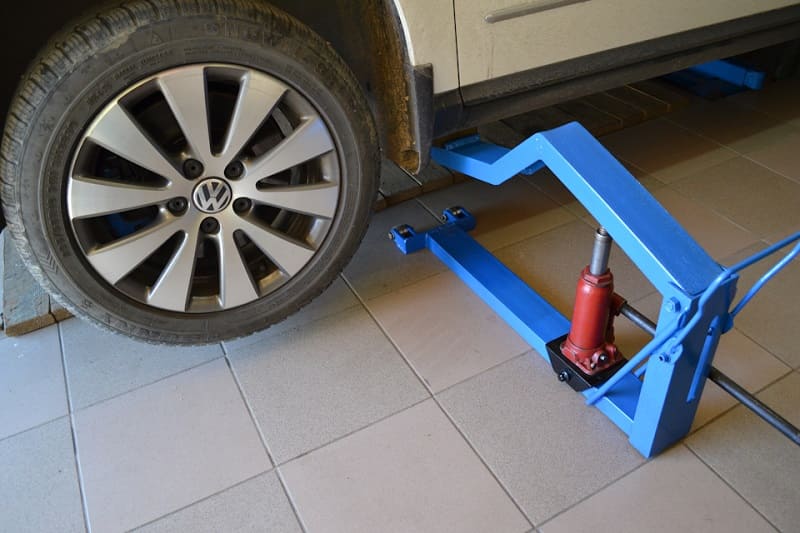

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
