Техническое обслуживание манометрических приборов

Методика поверки манометров

Существует довольно большое количество различных технологий, которые позволяют определить состояние измерительного устройства. Поверка технических манометров должна проводится исключительно профессионалами, так как допущенные ошибки могут стать причиной снижения точности снимаемых показателей. Оказывать услуги должны исключительно специалисты, получившие соответствующее разрешение.

Выделяют несколько наиболее распространенных технологий поверки:

При применении гидравлического пресса. В этом случае измерительное устройство устанавливается между двумя элементами прибора. Стоит учитывать, что подобная технология проводимых измерений характеризуется низкой погрешностью. Существует довольно большое количество различных видов гидравлических прессов, все они характеризуются своими определенными особенностями. Подобная конструкция встречается исключительно в специализированных магазинах, для применения следует обладать определенными навыками и знаниями.
При применении метрологического стенда. В этом случае основные показатели снимаются с минимальной погрешностью в установленных контрольных точках. Подобный прибор создает требующееся давление в системе. Среди особенностей использования метрологического стенда отметим то, что погрешности в измерении довольно высокие. Однако конструктивные особенности позволяют существенно расширить область применения устройства, к примеру, в случае высокого давления в системе.

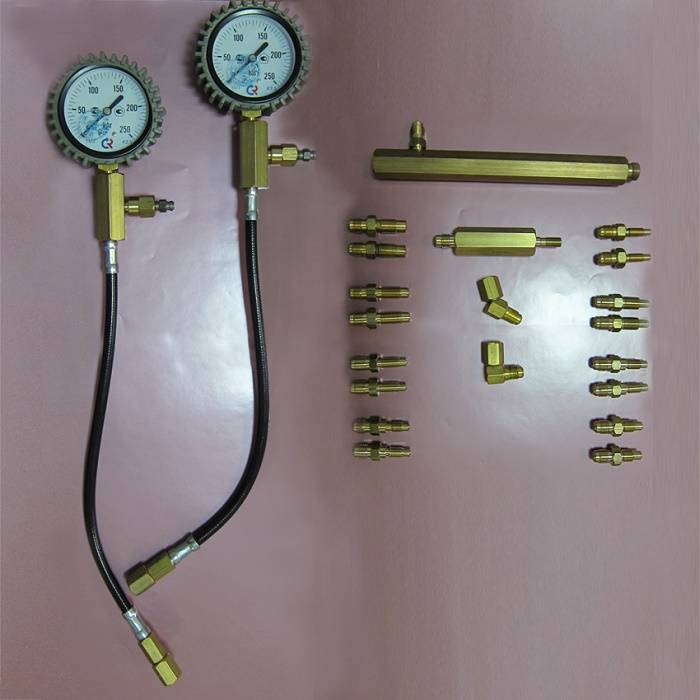

При использовании специального калибратора. Этот прибор можно сегодня приобрести в специализированном магазине для самостоятельной поверки устройства

При выборе калибратора уделяется внимание тому, в каком диапазоне показателей он может применяться. Большая часть моделей работает по одинаковой схеме.

Последний метод позволяет провести проверку устройств, которые не требуют опломбировки после проведенной процедуры.

Устройство характеризуется высокой мобильностью и может применяться без особой подготовки.

Возможные поломки и пути их решения

Причиной поломки приборов становится некачественный материал изготовления или нарушение правил эксплуатации, например, превышение рабочего давления или использование при температуре, на которую он не рассчитан.

Но не всегда это рентабельно. Зачастую дешевле установить новый манометр.

Поломки, которые можно устранить:

• микротрещины в трубке запаивают;
• гнутые и сломанные стрелки меняют;
• неисправная пружина, обеспечивающая вращение стрелки, также подлежит замене.

Если износились зубцы передаточного механизма или погнулась пружинная трубка, то такой манометр не подлежит ремонту.

Термоманометр

термоманометр в 3d

У нас имелись места, где нужно были местные приборы измерения температуры и давления, для того, чтобы сэкономить место, было решено поставить вместо термометра и манометра термоманометр. В комплект поставки термоманометра входит клапан, для того чтобы его можно было демонтировать без разгерметизации системы.

Цена манометра и термометра у той же РОСМА 350+685 = 1035 рублей, цена термоманометра = 1110 рублей. Учитывая, что и фитингов потребуется в 2 раза больше, не вижу смысла ставить отдельно термометр и манометр.

• Термоманометр РОСМА ТМБР — 31Р2(0-140°C)(0-0,25МПа)G1/2
• Бобышка №2 БП-БТ-30-G½ (под термометр БТ)

Как проверить точность и настроить тонометр в домашних условиях

Статья подготовлена Орловой Еленой Николаевной, врач анестезиолог-реаниматолог, высшей категории. Специально для сайта medprostor.by

Покупка тонометра важный шаг и при приобретении прибора важно уметь его проверять и настраивать. Кроме этого, иногда возникает необходимость проверить тонометр, который уже прослужил вам некоторое время и у вас возникают сомнения в достоверности показателей артериального давления

Кроме этого, иногда возникает необходимость проверить тонометр, который уже прослужил вам некоторое время и у вас возникают сомнения в достоверности показателей артериального давления

Кроме этого, иногда возникает необходимость проверить тонометр, который уже прослужил вам некоторое время и у вас возникают сомнения в достоверности показателей артериального давления.

Где проверить тонометр? Поверка тонометра может проводиться в прошедших аккредитацию на право поверки средств измерений организациях или в центрах стандартизации, метрологии и испытаний (ЦСМ). Данная процедура является платной. Список этих организаций можно найти на сайте Федерального агентства по техрегулированию и метрологии «Росстандарт».

Как проверить тонометр в домашних условиях?

Такая проверка, в отличие от поверки в госучреждении, может оказаться неточной, но в большинстве случаев она позволяет выявить возможные неполадки в работе прибора.

При покупке тонометра проверить прибор можно прямо в магазине.

Для этого консультант проверит целостность и плотность стыковки трубок, груши, манжеты и убедиться, что стрелка манометра совпадает с отметкой «0».

Проведет контрольное измерение проверенным по всем правилам прибором и измерение АД покупаемым приспособлением. Если они совпадают, то приобретаемый вами прибор работает точно и может применяться.

Как проверить точность электронного тонометра? Для этого консультант проверяет целостность всех составляющих и, так же как при покупке механического прибора, сверяет показания АД на поверенном по всем правилам и покупаемом тонометре.

Как проверить домашний тонометр, если у вас нет возможности сверить показания с поверенным специалистами прибором? Для этого можно воспользоваться следующими правилами:

• убедитесь, что вы измеряете давление верно: правильно ли наложена манжета, целы ли все трубки, нет ли на них заломов и полностью ли заряжено устройство, если прибор электронный;
• если прибор механический, то убедитесь, что стрелка манометра находится строго на отметке «0»;
• проведите несколько (3-5) измерений с интервалом в 5 минут в спокойном состоянии (то есть не после эмоциональной или физической нагрузки, курения или употребления алкоголя и кофеинсодержащих напитков);
• высчитайте среднее арифметическое значения для верхнего и нижнего давления – оно должно соответствовать вашему рабочему давлению или показателям возрастной нормы.

Как проверить точность тонометра в домашних условиях мы уже выяснили, теперь рассмотрим как настроить тонометр.

Как настроить тонометр в домашних условиях?

Как настроить тонометр дома, если он механический, вам расскажет опытный консультант. По сути, эта процедура является частью проверки прибора.

Она заключается в следующих мероприятиях:

• убедиться в целостности всех комплектующих;
• на шлангах не должно быть заломов;
• стрелка манометра должна находиться на отметке «0», если манжета не надута;
• вентиль, открывающий доступ для выхода воздуха из накачанной манжеты, должен находиться в положении «закрыто» при начале измерений и легко вращаться.

Как настроить автоматический тонометр самому так же расскажет консультант магазина или аптеки:

• убедиться что тонометр заряжен;
• ввести дату, время и другие функции, если это входит в параметры прибора;
• убедиться, что все комплектующие целые;
• выполнить несколько контрольных измерений, соблюдая все правила.

К каждому тонометру прилагается инструкция, в которой подробно описаны все этапы работы с прибором, правила его эксплуатации, хранения, проверки и поверки. Перед покупкой приспособления убедитесь, что инструкция переведена и вам понятны изложенные в ней рекомендации. Если вы в чем-то сомневаетесь, то задайте возникающие вопросы опытному консультанту, и он подробно ответит на них.

При покупке спрашивайте у консультантов о том, где можно проверить точность тонометра, как выявить неисправность в работе и как его настроить. Эта информация поможет вам обеспечивать правильность работы прибора в домашних условиях. Показания тонометра могут быть жизненно важными и устройство должно давать только достоверные результаты. От них может зависеть ваше здоровье и жизнь.

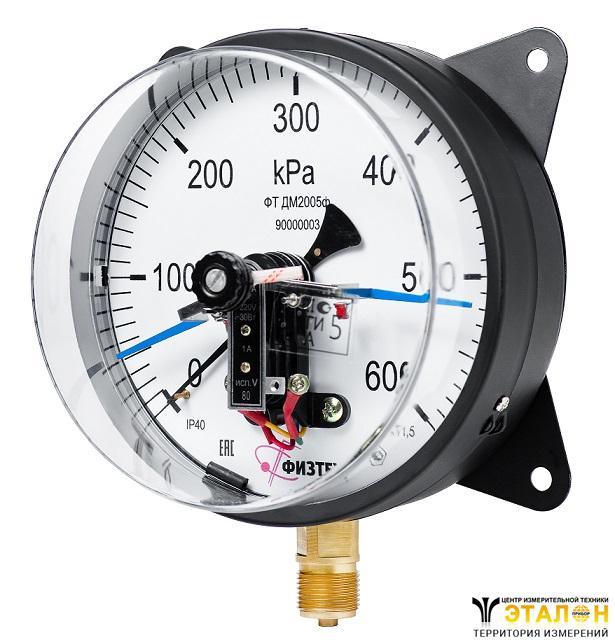

Проверка манометров: периодичность, методика, основные правила и требования — Физтех

Манометры (устройства для измерения давления), как и все точные приборы, должны проходить контроль и поверку

Это важно, поскольку они используются на агрегатах, представляющих опасность в случае неправильной эксплуатации: газовых баллонах, котлах, производственном оборудовании. Контроль исправности работы манометра ведется при помощи специализированных метрологических систем; важно, чтобы процедуру проводил компетентный специалист. Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов.

Маркировки взрывозащищённых манометров

Ex	ias	IIC	T3
1	2	3	4	5	6

1. Уровень взрывозащиты: для группы I: РП — для электрооборудования повышенной надежности против взрыва; РВ — для взрывобезопасного электрооборудования; РО — для особовзрывобезопасного электрооборудования; для группы II: 2 — для электрооборудования повышенной надежности против взрыва; 1 — для взрывобезопасного электрооборудования; 0 — для особовзрывобезопасного электрооборудования.

2. Знак Ех, указывающий, что электрооборудование соответствует стандартам на взрывозащиту.

3. Обозначение вида взрывозащиты: о — масляное заполнение оболочки; p — заполнение или продувка оболочки под избыточным давлением; q — кварцевое заполнение оболочки; d — взрывонепроницаемая оболочка; е — защита вида «е»; ia — искробезопасность, уровень «ia» (категория «ia»); ib — искробезопасность, уровень «ib» (категория «ib»); iс — искробезопасность, уровень «iс» (категория «iс»); m — герметизация компаундом; n — защита вида «n»; s — специальный вид взрывозащиты. После основного вида защиты может быть указан дополнительный.

4. Обозначение группы электрооборудования: I — для электрооборудования, предназначенного для подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли; II или IIA, или IIB или IIC- для электрооборудования внутренней и наружной установки, предназначенного для применения в местах с потенциально взрывоопасной газовой средой, кроме шахт и их наземных строений, опасных по рудничному газу. Буквы А, В, С, должны использоваться для обозначения подгрупп ЭО, при использовании видов защиты «d» и «i».

5. Для электрооборудования группы II — обозначение температурного класса, или максимальную температуру поверхности. Т1 = 450 °C; Т2 = 300 °C; Т3 = 200 °C; Т4 = 135 °C; Т5 = 100 °C; Т6 = 85 °C.

6. Дополнительная маркировка (при необходимости): Х (или предупредительная надпись) — для обеспечения безопасности при эксплуатации необходимы специальные условия; U — данное устройство является компонентом Ex-оборудования.

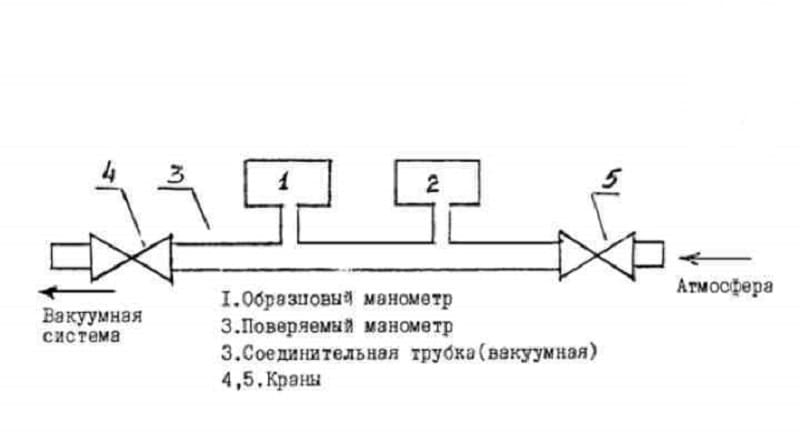

Установка для проведения тарировки манометра

При тарировке определяется поправка, которую нужно внести, чтобы узнать истинное давление. Точность показаний манометра при этом должна соответствовать классу точности, указанному на шкале прибора.

Тарировка или проверка манометров, а также датчиков давления, может производится на специальном гидравлическом прессе.

Испытуемый манометр 1 через клапан 2 подключается к резервуару 3 заполненному жидкостью, давление в резервуаре создается с помощью плунжера 4, известного сечения, с установленными на нем грузами 5.

Показания испытуемого манометра сравниваются с показаниями эталонного прибора, например образцового манометра, либо с легко вычисляемым давлением, которое создается грузами, уложенными на чашку вертикального плунжера. Для вычисления давления во втором случае используют формулу:

Эталонные приборы для тарировки манометров

В качестве эталонных приборов, согласно ГОСТ Р 8.906-2015 могут использоваться специальные: грузопоршневые преобразователи давления, измерительные автоматизированные задатчики избыточного давления, цифровые комплексы для измерения давления, микроманометры, специальные манометры.

Источник

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Навигация

Федеральное законодательство

Действия

• Главная
• «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

Поверка манометров: сроки, методика, правила

В системе нагнетания сжатого воздуха могут устанавливаться различные измерительные приборы, большое распространение получил манометр. Как и многие другие приборы, рассматриваемый должен проходить периодическое обслуживание. Только в этом случае можно быть уверенным в том, что оно прослужит в течение длительного периода, а полученные показания будут точными. Рассмотрим все особенности процедуры проверки манометра подробнее.

Поверка манометров: правила

Проводится проверка манометров должна исключительно с учетом основных правил и рекомендаций, так как допущенные ошибки могут привести к снижению точности изделия. Основные правила следующие:

1. Для начала проводится осмотр манометра для определения состояния механизма. Повреждение устройства может указывать на то, что проводить поверку и вовсе не стоит. Некоторые из дефектов можно устранить, к примеру, провести замену защитного стекла, все зависит от особенностей конкретной модели манометра.
2. Создаются наиболее приближенные условия к эксплуатационным. Примером можно назвать показатель влажности воздуха, атмосферного давления и температуры в помещении.
3. Вначале проводимого испытания стрелка должна находится на нуле. За счет этого исключается вероятность допущения погрешности на момент проведения измерений.

Если нет возможности провести установку стрелки на ноль, то проводится регулировка устройства при помощи специального болта.

Сроки поверки манометров

Больше всего внимания уделяется установленным срокам. Назначение калибровки заключается в повышении точности снимаемых показателей. Среди особенностей отметим следующие моменты:

Самостоятельно провести рассматриваемую процедуру можно только в том случае, если прибор устанавливается в качестве элемента неответственных механизмов.

Нужна ли поверка манометров

Первичная поверка прибора проводится для определения показателя номинального давления. В дальнейшем контроль позволяет исключить вероятность снижения точности.

https://youtube.com/watch?v=DlKNiJjoRBg

Периодическая поверка манометра требуется для того, чтобы исключить вероятность его выхода из строя.

Некоторые системы не могут эксплуатироваться без применения манометра.

Если своевременно не проводить рассматриваемую процедуру можно столкнуться со следующим проблемами:

1. Погрешность при снятии измерений. В некоторых случаях незначительная погрешность не снижает эффективность применения компрессора, в других точность давления важна.
2. Существенно снижается эксплуатационный срок манометра. Некоторые повреждения механизма при его длительной эксплуатации могут привести к быстрому износу. Стоимость высокоточных манометров весьма велика.
3. Есть вероятность появления утечки среды, которая станет причиной снижения давления в системе.

В заключение отметим, что при необходимости поверки измерительного прибора компрессора провести подобную работу можно самостоятельно. Для этого можно приобрести специальное устройство в специализированном магазине. Другие механизмы, к которым предъявляются более высокие требования, должны проверяться исключительно специалистом. После проведения процедуры должна ставится пломба.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

9.116. Требования к указателям уровня воды котлов.

На каждом, вновь установленном паровом котле, для постоянного наблюдения за положением уровня воды в барабане, должно быть уста­новлено не менее двух водоуказательных приборов прямого действия.

Устройство водоуказательного прибора прямого действия должно пре­дусматривать замену стекла и корпуса во время эксплуатации котла.

На водоуказательных приборах, против допускаемого низшего уровня воды в котле, должен быть установлен неподвижный металлический ука­затель с надписью «Низший уровень». Этот уровень должен быть не менее, чем на 25 мм выше нижней видимой кромки прозрачной пластины (стекла). Аналогично устанавливается указатель высшего допустимого уровня воды в котле, который должен находиться не менее 25 мм ниже верхней видимой кромки прозрачной пластины водоуказательного прибора.

При установке водоуказательных приборов, состоящих из несколь­ких водоуказательных стекол, последние размещаются так, чтобы они непрерывно показывали уровень воды в котле.

Трубы, соединяющие водоуказательные приборы с барабаном (кор­пусом) котла, должны быть защищены от замерзания.

Водоуказательные приборы должны быть снабжены запорной арма­турой (вентилями или задвижками) для отключения их от котла и проду­вочной арматуры. Для спуска воды, при продувке водоуказательныхприборов, должны быть воронки с защитным приспособлением и отвод­ной трубой для свободного слива воды.

Проверка манометров: периодичность, методика, основные правила и требования — Физтех

Манометры (устройства для измерения давления), как и все точные приборы, должны проходить контроль и поверку

Это важно, поскольку они используются на агрегатах, представляющих опасность в случае неправильной эксплуатации: газовых баллонах, котлах, производственном оборудовании. Контроль исправности работы манометра ведется при помощи специализированных метрологических систем; важно, чтобы процедуру проводил компетентный специалист

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов.

Как и зачем поверять

Поверка показаний манометров состоит из внешнего осмотра (наличие трещин стекла, сколов и вмятин на корпусе и т.п.) и сравнения показаний прибора с эталонными.

Если прибор используется в одной из сфер, попадающих под ГРОЕИ – государственное регулирование в области единства измерений, то регулярное проведение поверки манометра обязательно.

Что касается частных домов и в других сфер, не входящих в список ГРОЕИ, то поверка манометров здесь производится по инициативе владельцев или руководителей, чтобы убедиться, что прибор в порядке.

Раз в год или раз в пять лет?

Периодичность поверки манометров указана в их техническом паспорте. Она зависит от конструкции и от модели прибора. Обычно сроки поверки манометров составляют 1 раз в год для старых моделей и 1 раз в 2-5 лет — для моделей, разработанных после 2000 года. Это связано с тем, что новые приборы более технологичны.

Периодичность поверки манометров устанавливается производителем и должна строго соблюдаться, если организация попадает под ГРОЕИ. Срок проведения поверки может быть меньше, если сферы применения манометров попадают под различные нормативные документы по безопасности или внутренние регламенты предприятия.

Порядок процедуры

Если по итогу поверки манометров необходимо Свидетельство о поверке, протокол поверки прибора, проводить ее может только аттестованный специалист. Организация, оказывающая услуги, должна быть внесена в Росреестр.

Поверка манометров проводится в лаборатории при соблюдении нормальных условий окружающей среды при помощи аттестованного метрологического оборудования с соблюдением требований Методики поверки.

Порядок проведения поверки манометра:

1. Внешний вид.
2. Опробование: Поверяемый манометр устанавливается на оборудование подаётся максимальное давление, манометр выдерживается на максимальном давлении, затем давление плавно снижают до 0.
3. Контроль показаний: Проводится сравнение показаний эталона и поверяемого манометра.
4. По проведенным процедурам делается вывод о пригодности или непригодности применения

Самостоятельная проверка манометра

Если ваша задача — не зафиксировать сроки поверки манометра документально, а убедиться в его работе, то можно провести проверку манометра самостоятельно. Для этого понадобится контрольный прибор.

Проверка исправности манометра:

• Установите манометр для проверки в емкость. Дождитесь, пока стрелка остановится.
• Удалите устройство. Установите туда же контрольный манометр.
• Сопоставьте полученные показания.
• Если они не совпадают, необходимо произвести ремонт манометра или заменить его.

Периодичность проверки манометров в домашних хозяйствах и на предприятиях не из сфер, попадающих под ГРОЕИ, также следует установить в соответствии с техпаспортом приборов.

Манометры (устройства для измерения давления), как и все точные приборы, должны проходить контроль и поверку

Это важно, поскольку они используются на агрегатах, представляющих опасность в случае неправильной эксплуатации: газовых баллонах, котлах, производственном оборудовании. Контроль исправности работы манометра ведется при помощи специализированных метрологических систем; важно, чтобы процедуру проводил компетентный специалист

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

Шаровый с дренажом

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Шаровый с муфтовым отводом

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза; уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

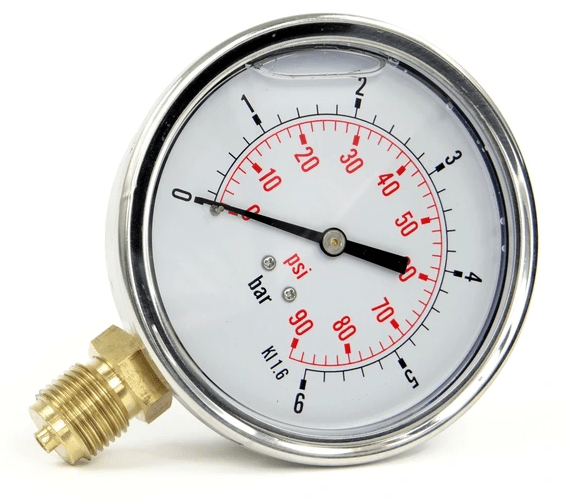

Самостоятельная проверка манометра

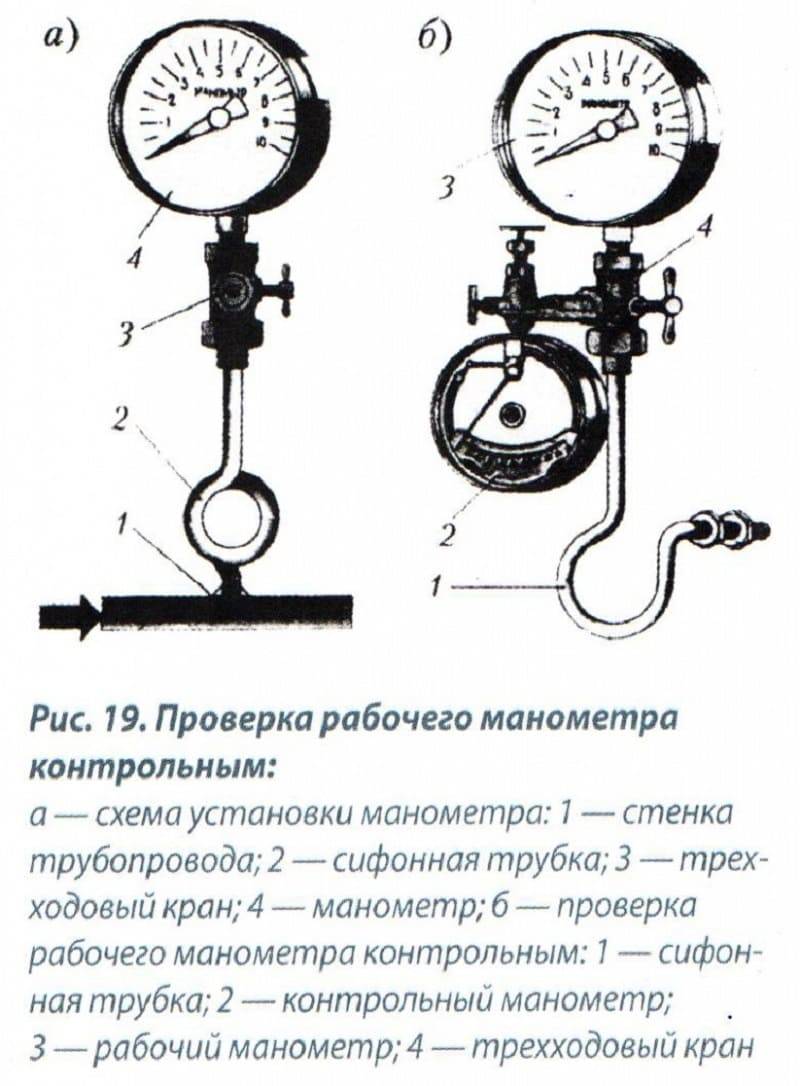

Если ваша задача — не зафиксировать сроки поверки манометра документально, а убедиться в его работе, то можно провести проверку манометра самостоятельно. Для этого понадобится контрольный прибор.

Проверка исправности манометра:

• Установите манометр для проверки в емкость. Дождитесь, пока стрелка остановится.
• Удалите устройство. Установите туда же контрольный манометр.
• Сопоставьте полученные показания.
• Если они не совпадают, необходимо произвести ремонт манометра или заменить его.

Периодичность проверки манометров в домашних хозяйствах и на предприятиях не из сфер, попадающих под ГРОЕИ, также следует установить в соответствии с техпаспортом приборов.

Источник

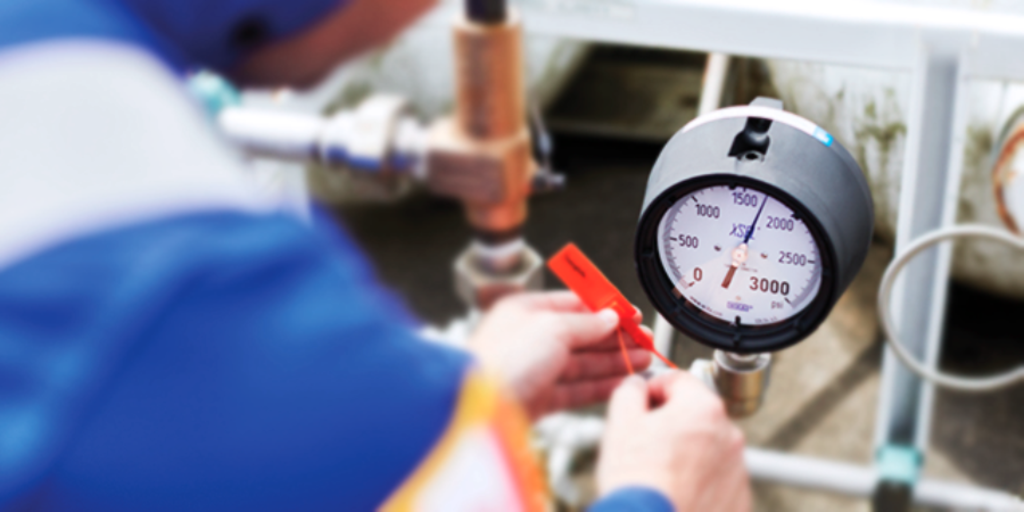

Как производится поверка

Поверка манометров – это выявление несоответствий или установление соответствия показаний прибора действительным. Для выявления данного соответствия производится снятие показаний с устройства и сравнение их с показаниями эталонного манометра. После сопоставления данных выявляется возможность дальнейшего применение прибора. Если показатели манометра соответствуют нормативным, устанавливается отметка о проведении поверки, и он используется далее. Если в процессе манипуляций выявлены сильные погрешности в показаниях, прибор калибруется. Если же показатели сильно отличимы от действительных и калибровкой решить проблему не удается, то прибор утилизируется и больше не применяется. Такой прибор считается не поверенным и использоваться не может.

В случае положительного результата поверки на стекло прибора или его корпус ставится небольшой штамп, где указан год и месят совершения данной операции. Аналогичная отметка делается в техническом паспорте устройства. Выполнять поверку может только специальная лицензированная организация, поднадзорная контролирующим органам. Она же имеет право устанавливать штамп о совершении процедуры. Представитель организации должен снять манометры и принести на место проведения поверки.

Калибровка механического тонометра

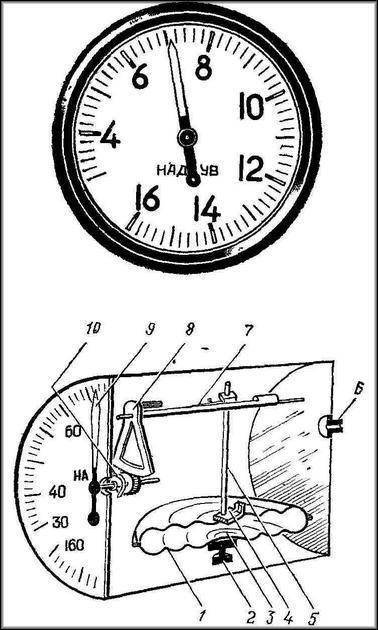

Если появляются погрешности у механических сфигмоманометров, то это всегда связано с пружинистой гофрированной оболочкой — сильфоном, к которой крепится стрелка с держателем. Механизм регулируемый.

Калибровка чрезвычайно простая:

• подключить правильно отрегулированный тонометр и требующий настройки аппарат параллельно к одной манжете (лучший вариант) или поочередно;
• дальше сама калибровка элементарная: отрегулировать плоскогубцами, пассатижами пружину регулировочным болтиком, который находится у основания цилиндрика с сильфоном (нижняя часть около сегмента со шкалой). Всегда конструкция предусматривает такую возможность.
