Как правильно производить ремонт инверторов

Проблемные вопросы с карбюратором и топливной системой

Перед тем, как начинать ремонт двигателя газонокосилки, стоит проверить, не залегли ли поршни. Для этого необходимо провести демонтаж мотора. Также снимаем карбюратор с конструкции и проводим визуальный контроль на наличие возможных дефектов. Обычно в разборке понадобится специальная отвертка TOREX с насадками.

Комбинированная реверсная отвертка TOREX с насадками

Осматриваем прокладки на выявление разрывов или прогорания. Если таковое обнаружится, то нужно обеспечить герметичность конструкции, заменив их на новые. Воздушная заслонка может содержать слой нагара, который снижает качество топливовоздушной смеси. От него нужно избавиться чисткой карбюратора, помыв узел в растворителе или керосине.

Захлебывание во время работы или отсутствие набора их для выхода в рабочий режим совместно с перегревом силового блока являются причинами таких событий:

• Нарушение регулировки холостого хода. Можно самостоятельно с помощью отвертки выкрутить жиклеры в правильную позицию. Делать это удастся даже на слух, чтобы мотор работал ровно. Ножи снимать не нужно, но они не должны вращаться.
• Имеется загрязнение воздушного фильтра. Его достаточно извлечь наружу и очистить, промыть. Сушим в естественных условиях на ветру, не кладя к печи или камину.

Плоской отверткой снимают кожух воздушного фильтра

После снятия крышки также аккуратно снимают воздушный шланг

Снимают карбюратор

Снимают крышку топливной камеры карбюратора и очищают его. Для этого вполне подойдет обычная вэдэшка, но можно купить и специальную жидкость

Для очистки топливной камеры сперва протирают ее WD-40, потом мин на 15-20 замачивают, снова протирают. Так нужно повторить раза 3-4, чтобы полностью очистить камеру и каналы

После продувки карбюратор собирают и возвращают его на место

Засорение выхлопа приводит к сужению выходного потока выхлопной трубы. Смолы появляются на внутренней поверхности из-за неправильного соотношения в составе смеси топлива и масла. Подкручиваем коленвал так, чтобы поршень вышел на максимум вверх и чистим его поверхность деревянной палочкой.

В более серьезных случаях рекомендуется обращаться в сервис по гарантии. В противном случае непрофессионализм принесет больше поломок. Более того, при самостоятельных поисках неисправности и починок в период гарантийного срока, гарантия прекращает свое действие.

ВИДЕО: Инструкция по разборке и чистке карбюратора  на примере BRIGGS & STRATTON

Определение и устранение проблем с работой электромоторов

Чтобы выяснить причину, по которой электрическая газонокосилка не заводится, останавливается после включения или во время работы, выполняют последовательно следующие мероприятия.

1. Проверяют напряжение питающей сети на его соответствие величине, приведенной в паспорте оборудования. Если оно выше или ниже нормы, понадобится воспользоваться стабилизатором или прекратить на время работу.
2. Визуально осматривают шнур с вилкой (и предохранитель в ней) на наличие механических повреждений, а их при выявлении – меняют кабель либо соединяют его и изолируют заново.
3. Затем переходят к кнопке включения: ее отсоединяют и проверяют с помощью специальных инструментов.
4. Осматривают на наличие вздутия или окислений конденсатор.
5. После переходят к проверке электродвигателя газонокосилки: проверяют зрительно наличие сгоревших участков обмотки или с помощью прибора ее целостность.

После выявления на каком-либо этапе поломки и ее устранения, проверяют работоспособность оборудования в целом. Вместо поврежденной вилки однозначно устанавливают новую. Целостность питающего шнура и работоспособность кнопки включения/отключения можно легко определить с помощью мультиметра или тестера (даже отвертки-индикатора).

Перейти сразу к проверке фазосдвигающего конденсатора рекомендуется при следующих признаках в работе агрегата:

• в момент подачи напряжения электромотор дергается;
• электродвигатель перегревается на холостом ходу или при незначительном уровне нагрузки;
• от мотора исходит нехарактерное гудение;
• электродвигатель не набирает обороты.

Вышедший из строя конденсатор заменяют новой деталью соответствующей емкости.

Визуальными признаками того, что электромотор сгорел, является почернение его обмоток, расплавление их изоляции, сплавление меди. Когда такие явления присутствуют, потребуется самостоятельно заменить электродвигатель или обратиться к профессионалам. Если внешних признаков нет, а мультиметр показывает наличие разрыва в обмотке, то также понадобится менять мотор.

При многолетней эксплуатации косилки могут износиться тормозные колодки электромотора. В таком случае нужно разобрать электродвигатель и снять накладки.

Приступая к поиску причин поломки, следует учитывать, что у техники, оснащенной электродвигателями, проблемы с запуском и работой мотора в основном связаны с плохими контактами в электрической цепи или нарушением целостности электропроводки. Гораздо реже из строя выходит пусковая кнопка, фазосдвигающий конденсатор либо электромотор (из-за перегрузки или перегрева). Ряд моделей газонокосилок оснащен тепловой защитой двигателя — она может срабатывать, при этом механизм не будет включаться. Для устранения проблемы достаточно замкнуть цепь.

Все рабочие операции с электрическими моделями газонокосилок рекомендуется проводить с отключением их от сети, чтобы не получить удар электрическим током. При ремонте электромотора и системы управления им своими руками необходимо иметь базовое представление об электротехнике, чтобы правильно выполнить работу.

Специфика технического обслуживания на ручном сварочном оборудовании

Для обеспечения качества сварочных работ нужно уделить внимание обслуживанию сварочного оборудования. Серьезных затрат времени это не требует и способствует экономии средств за счет повышения срока службы устройства, его эффективной и надежной деятельности

Характер обслуживания зависит от сложности вида сварки

Серьезных затрат времени это не требует и способствует экономии средств за счет повышения срока службы устройства, его эффективной и надежной деятельности. Характер обслуживания зависит от сложности вида сварки.

Осуществлять работы по сервису может электротехник, имеющий схему сварочного устройства и тестер.

Если оборудование по различным причинам выходит из строя, то ремонтируется с помощью подачи постоянного или переменного тока искусственным электродом в среде аргона, диоксида углерода, смеси газов или в установках воздушно-плазменной резки.

Если на предприятии отсутствует специалист по техобслуживанию, сварочное оборудование вместе с прилагающими устройствами, технической документацией и заявлением отправляется в специализированное бюро по ремонту.

Работы по наладке функционирования ручной дуговой сварки менее всего затратные по времени. При этом специалист часто производит замену зажима или электродержателя, поскольку эти элементы больше всего изнашиваются.

В будущем к обслуживанию может быть задействован техник с целью возможности проверять внутренние детали, убирать пыль с вентиляторов и трансформаторов.

В компетенцию специалиста по наладке также входит обеспечение требуемого хранения электродов в герметически закрытом контейнере с целью предотвратить появление ржавчины.

Диагностика неисправностей

Добавим пару слов о том, как диагностировать неисправности в аппарате.

Если вы чувствуете запах гари или дыма из корпуса инвертора, то это сигнал об очень серьезной поломке. Мы не рекомендуем самостоятельно диагностировать аппарат в такой ситуации, лучше отнесите его в сервисный центр. Устранение подобных неисправностей требует многолетнего опыта и понимания всею нюансов функционирования аппарата.

Если поломки менее критичны, диагностику можно произвести своими руками. Для этого снимите корпус и визуально осмотрите все компоненты аппарата. Порой производители выпускают модели с некачественной пайкой или некачественными проводами. В таких случаях можно просто перепаять отдельные участки и аппарат будет исправно работать.

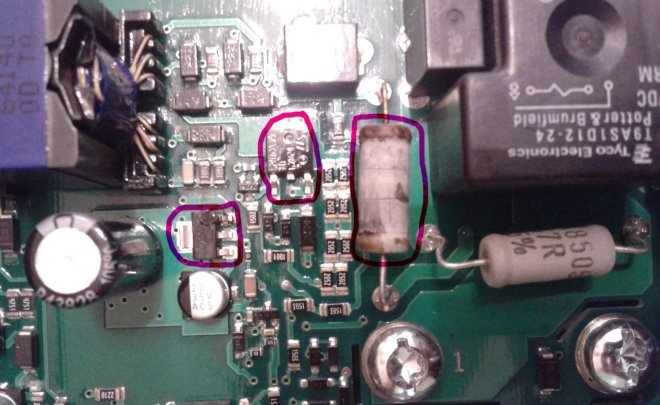

Определить неисправную деталь очень просто. Она будет либо с трещинами, либо с потемневшими участками либо перегоревшей. В таком случае детали просто заменяются на новые. Чтобы подобрать нужную деталь посмотрите на маркировку.

Визуальный осмотр окончен, приступаем к более глубокой диагностике. Для этого вам понадобится мультиметр. С помощью мультиметра проверьте транзисторы и остальные компоненты платы.

Обязательно проверьте на плате все печатные проводники Не должно быть никаких обрывов или подгоревших участков. Если вы все же обнаружили подгары, то удалите их и напаяйте перемычки с помощью провода ПЭЛ. Его сечение должно соответствовать проводнику платы. Заодно проверьте все контакты разъемов в аппарате и зачистите их с помощью белого канцелярского ластика.

В качестве выпрямителя у инвертора используются диодные мосты. Они закреплены на радиаторе. Диодные мосты достаточно надежны и крайне редко выходят из строя, но порой это случается. Чтобы узнать работоспособность диодного моста отпаяйте от него все провода и снимите с платы. Пройдитесь мультиметром. Так можно выявить неисправный диод.

Если после выполнения всех манипуляций инвертор остается неисправным, то отнесите его к специалисту. Мы не рекомендуем самостоятельно производить дальнейший ремонт сварочного аппарата своими руками. Тем более, если вы недавно купили аппарат и он находится на гарантии.

Основные причины выхода из строя инверторов и их проявление

Главными причинами выхода из строя сварочных инверторов являются нарушения правил их эксплуатации. О рабочих режимах и особенностях технического обслуживания конкретного аппарата можно узнать из его паспорта, в целом приводится примерно одинаковый перечень мероприятий:

• ежедневный внешний осмотр основного блока и кабелей;
• периодическая внутренняя чистка аппарата сжатым воздухом;
• плановая проверка, зачистка, протяжка и ремонт соединений внутренних силовых контактов;
• измерение сопротивления изоляции и проверка цепей защитного заземления.

Основные факторы, воздействие которых становится причиной неисправности инвертора:

1. Резкие изменения входного напряжения. Его падение ведет к нарушению стабильности и прекращению работы инвертора, то значительное превышение может вызвать выход из строя элементов входного выпрямителя.
2. Минеральная пыль. Покрывает поверхности внутренних деталей аппарата и забивает ребристые поверхности радиаторов охлаждения диодов и транзисторов. Это приводит к нарушению теплового режима и может вызвать выход из строя отдельных элементов.
3. Металлическая пыль и мелкая стружка. Попадает внутрь инвертора через входной вентилятор в том случае, если рядом с ним выполняются работы болгарками, шлифмашинками и пр. Может вызвать внутреннее короткое замыкание.
4. Вода и повышенная влажность. Вызывает окисление проводов и контактов, может привести к короткому замыканию.
5. Наружные механические повреждения. Иногда служат причиной выхода из строя органов управления и внутренних конструктивных элементов, на которых крепятся электронные компоненты.

Далее описаны основные нарушения в работе инверторов и их причины.

Инвертор не включается

У этого явления может быть несколько причин:

• плохой контакт зажима кабеля «массы»;
• слишком низкое входное напряжение;
• выключился входной автомат (причиной этого может быть внутреннее короткое замыкание);
• сработала тепловая защита.

В последнем случае необходимо дождаться остывания аппарата и попробовать включить его заново. Если защита срабатывает повторно, то инвертору требуется техобслуживание или ремонт.

Повышенное энергопотребление

Повышенное энергопотребление на холостом ходу при нормативном значении входного напряжения сети, как правило, связано с коротким замыканием между витками одной из обмоток высокочастотного трансформатора. Внешне такая неисправность выглядит как подгорание изоляции вокруг его токоведущих частей и чаще всего сопровождается падением величины напряжения холостого хода (иногда в два-три раза). Самому снять, разобрать и осмотреть трансформатор несложно, а вот его ремонт лучше все-таки поручить тому, кто в этом хорошо разбирается.

Невозможность регулировки тока

В первую очередь речь может идти о неисправности индикатора, отображающего величину тока. Также одна из самых распространенных причин — обрыв провода, поломка или внутренний износ потенциометра, которым задается значение сварочного тока. Если все это в порядке, то проблема может быть в неисправности системы управления инвертора. Разобраться в ней и выполнить такой ремонт может только опытный специалист.

Распространенные неисправности инверторов

Обычно инверторные аппараты выходят из строя по причине воздействия внешних факторов, а также неправильной настройки и пренебрежения рекомендациями по использованию аппарата. Среди подобных ситуаций чаще всего можно наблюдать следующие:

• Процесс горения сварочной дуги имеет неустойчивый характер или же отмечается слишком сильное разбрызгивание материала электрода. Столкнуться с подобным можно в том случае, если был неправильно подобран ток. Во избежание проблем нужно ориентироваться на диаметр и тип электрода, а также скорость сварки. Эту задачу производитель решает за потребителя, приводя соответствующие рекомендации по определению силы тока на упаковке. Если же подобные сведения отсутствуют, то можно воспользоваться следующей формулой: ток определяется из расчета 20-40 А на каждый миллиметр диаметр электрода. При достаточно медленной скорости сварки необходимо выбрать меньшую величину тока.

• Сварочный электрод с усилием отводится от металла. Подобная ситуация может возникать из-за нескольких различных факторов. В большинстве случаев этому способствует чересчур низкое питающее напряжение сети, к которой подключено оборудование. Если же сварочные работы выполняются с применением инвертора, рассчитанного на эксплуатацию при пониженном напряжении, то причиной его выхода из строя может стать снижение величины напряжения в случае подключения нагрузки, не превышающий уровня, который соответствует минимальному. Наряду с этим неисправности могут быть связаны с плохим контактом модулей прибора в панельных гнездах. Для решения этой проблемы необходимо подтянуть крепления или же гораздо плотнее зафиксировать вставки. Если на входе аппарата наблюдается падение напряжения, в качестве причины этого может служить использование сетевого удлинителя, где применяется кабель с сечением менее 2,5 мм2. В таких условиях также можно наблюдать уменьшение питающего напряжения сварочного аппарата во время выполнения работ. Неполадки в работе оборудования могут возникнуть и из-за слишком длинного удлинителя. Не следует использовать провод, который в длину достигает более 40 метров, поскольку в этом случае нельзя обеспечить эффективную работу устройства. В противном случае в питающей цепи будут наблюдаться слишком большие потери. Причиной возникновения прилипания может выступать подгорание или окисление контактов в цепи питания. На фоне такого явления напряжение также может в значительной степени просто «просаживаться». Столкнуться с такой проблемой можно и тогда, когда была проведена посредственная подготовка свариваемых элементов.
• При включенном инверторе индикаторы показывают рабочее состояние, при этом невозможно осуществлять сварку. Обычно причиной подобной неполадки является перегрев оборудования, при этом довольно сложно увидеть свечение контрольного индикатора или лампы, а звуковой сигнал в используемой модели не предусмотрен. Другой причиной подобной неисправности может быть самостоятельное отсоединение сварочных проводов или их повреждение.
• Во время сварки можно столкнуться с постоянным отключением сетевого напряжения. Чаще всего это связано с ошибками относительно выбора для электрощитка автоматического выключателя. Для правильной работы нужно, чтобы этот прибор был предназначен для использования с током до 25 А.
• Невозможно включить инвертор. Столкнулся с подобной неполадкой можно, если в сети наблюдается низкое напряжение, которого не хватает для создания нормальных условий для выполнения сварочных работ.
• Отключение инвертора при длительном выполнении сварочных работ. Наиболее вероятной причиной прекращения работы аппарата следует назвать срабатывание защиты по температуре, однако это не следует считать неполадкой. Достаточно сделать перерыв в 20-30 минут, после чего можно продолжать работу.

Рекомендации по самостоятельному ремонту

Электрическая схема сварочного аппарата.

Выполняя ремонт сварочных аппаратов инверторного типа следует придерживаться определенного алгоритма:

1. При возникновении неисправности, нужно немедленно отключить электрический прибор от сети, дать ему остыть и лишь после этого следует открывать металлических кожух.
2. Диагностику необходимо начинать с визуального осмотра электротехнических компонентов инвертора.
   Нередки случаи, когда ремонт инверторного сварочного аппарата заключается в простейшей замене поврежденных деталей или пропайке токопроводящих контактов. Визуально увеличившиеся конденсаторы или треснувшие транзисторы нужно заменять в первую очередь.
3. Если при визуальном осмотре не удалось определить причину неисправности сварочного аппарата, необходимо перейти к проверке параметров деталей при помощи мультиметра, вольтметра и осциллографа.
   Наиболее частые поломки силовых блоков связаны с нарушением работы транзисторов.
4. После замены электротехнических элементов стоит перейти к проверке печатных проводников, расположенных на плате инвертора.
   При обнаружении оторванных или поврежденных дорожек на печатной плате сварочного инструмента нужно немедленно устранить дефект путем запаивания перемычек или восстановления дорожек при помощи медной проволоки необходимого сечения.
5. По завершению работы с дорожками имеет смысл перейти к обслуживанию разъемов.
   Если инверторный прибор переставал работать постепенно, то возможно имеет место быть плохой контакт в соединительных разъемах. В таком случае достаточно промерять все контакты при помощи мультиметра и зачистить разъемы обыкновенным бытовым ластиком.
6. Несмотря на то, что неисправности сварочного инвертора редко бывают связаны с диодными мостами, будет не лишним проверить и их работоспособность.
   Проводить диагностику данного электротехнического элемента лучше в выпаянном виде. Если все ножки моста прозваниваются накоротко, то следует выполнить поиск неисправного диода и произвести его замену.
7. Последним этапом в ремонте инвертора служит проверка платы и пультов управления.
   Диагностика всех компонентов платы должна производиться при помощи высокоразрешающего осциллографа.

Если диагностика проведена, но обнаружить что сломалось в сварочном аппарате не удалось, следует прекратить самостоятельный ремонт и обратиться в специализированные мастерские.

При выполнении самостоятельных ремонтных работ следует не забывать о правилах безопасности:

• нельзя использовать электрические приборы без защитного верхнего кожуха;
• проведение всех диагностических и ремонтных работ следует осуществлять на полностью обесточенном оборудовании;
• удаление скопившейся пыли и грязи безопаснее всего проводить при помощи воздушного потока, формируемого компрессором или баллоном с сжатым газом;
• очистку печатных плат необходимо производить с использованием нейтральных растворителей, нанесенных на специальную кисточку;
• длительное хранение электрических приборов нужно производить в сухих помещениях в полностью выключенном состоянии.

Большинство инверторных электроприборов поставляется в комплекте с сопроводительной документацией. В этих бумагах можно отыскать описание наиболее типичных неисправностей и методов ремонта. Поэтому, при возникновении неисправностей следует внимательно изучить документацию и лишь потом приступать к ремонтным работам.

Неисправности сварочных трансформаторов

Сварочные трансформаторы обладают значительным весом и работают на частоте 50 Гц. Они неприхотливы в работе и обслуживании, за что и пользуются популярностью до сих пор.

Ремонт сварочных аппаратов данного типа необходим в следующих случаях:

• При плохом контакте кабелей с клеммной колодкой возникает перегрев места их соединения, результатом которого является расплавление изоляции проводов и возникновение короткого замыкания. Ремонт аппарата сводится к зачистке мест соединения, восстановлению изоляции и обеспечению надежного контакта кабелей с клеммной колодкой.
• Исчезновение сварочной дуги. Связано с замыканием сварочных проводов, нарушением их контакта с клеммной колодкой, а также ввиду пробоя обмотки.
• Дымление и сильный нагрев аппарата. Это связано с замыканием витков обмотки в результате длительной работы устройства без охлаждения или вследствие использования излишне толстых электродов. Решается проблема путем перемотки поврежденной обмотки или восстановления ее изоляции.
• Малый сварочный ток. Причина — неисправность регулятора тока или низкое напряжение сети.
• Сварочный ток не регулируется. Неисправен механизм регулировки тока. Это может быть замыкание между несколькими зажимами регулятора, неисправность винта регулятора, замыкание в катушках или нарушение их подвижности, а также некоторые иные причины.
• Самопроизвольное отключение аппарата. Возникает при включении его в сеть из-за срабатывания защиты. Может произойти ввиду замыкания витков катушек с листами магнитопровода или между собой. Либо из-за замыканий между проводами высокого напряжения. Либо из-за пробоя конденсаторов.

Неисправности инверторных сварочных аппаратов

Сварочный инвертор ценится за свою мобильность, то есть, за небольшие вес и габариты. Безотказность устройства зависит от качества его сборки.

По этой же причине диагностировать неисправность достаточно сложно. Требуется проверять всю схему последовательно, с применением специального измерительного инструмента. Например, основные неисправности сварочного аппарата Ресанта лучше всего устранять в специализированной мастерской, где имеется соответствующее оборудование.

Основные поломки аппарата:

• Залипание электрода даже при наличии функции «антизалипание». Вызывается обычно низким питающим напряжением, использованием удлинителя с сечением провода менее 2,5 мм, подгорание контактов или плохой контакт кабелей.
• Нестабильная дуга. Неправильная регулировка тока сварки. Ток должен соответствовать скорости сварки, а также диаметру и типу электродов. Так, при снижении скорости сварки должен быть уменьшен сварочный ток.
• Отсутствие электрической дуги. Причины — обрыв кабеля, перегрев инвертора, выход из строя одной или нескольких деталей на печатной плате, отсутствие «массы».
• Перегрев инвертора. Может возникнуть при длительной нагрузке без перерывов, при отказе вентилятора охлаждения, а также при наличии толстого слоя пыли на деталях печатной платы.
• Инвертор не включается в работу. Причины — отсутствует или значительно понижено напряжение питания, неисправности питающего кабеля или розетки, неисправность выключателя, поломка элементов на печатной плате, непригодный удлинитель.

Сварочный инвертор отличается от обычного сварочного аппарата более легким и качественным процессом сварки. Однако неисправности сварочного инвертора, в силу его более сложного устройства, могут быть более серьезными и сложными.

Схема устройства сварочного инвертора.

Для определения причины поломки аппарата нужно провести его диагностику: проверить транзисторы, резисторы, диоды, стабилизаторы, контакты и т.д. К каждому аппарату прилагается подробная инструкция с описанием наиболее распространенных неисправностей, которые можно устранить самостоятельно. Однако очень часто для проведения ремонта может потребоваться специальное оборудование: омметр, вольтметр, мультиметр, осциллограф. И ими необходимо уметь пользоваться. А в особых случаях необходимы познания в электронике, умение работать с электросхемами. Поэтому, если самостоятельная проверка и устранение простых неисправностей, описанных ниже, не привела к успеху, лучше доверить ремонт инверторного аппарата мастерам в сервисном центре.

Основные неисправности сварочных инверторов

Если рассмотреть все неполадки, которые диагностируют при эксплуатации сварочных инверторов любого типа, то они могут быть классифицированы на несколько групп:

• неполадки, возникшие в результате неграмотного выбора рабочего режима сварки;
• неполадки, причиной появления которых является неисправность или же неправильная работа электронных составляющих оборудования.

Вне зависимости от характера неисправности подобная ситуация не позволит владельцу продолжить в привычном режиме сварку. К появлению неисправности в работе сварочного инвертора могут приводить различные факторы. Для определения точной причины необходимо проверять по очереди каждый из них, причем вначале начинают с простых операций и постепенно продвигаются к более сложным. После проведения всех рекомендуемых диагностических процедур может случиться так, что сварочный аппарат по-прежнему находится в нерабочем режиме. В этом случае можно предположить, что неполадки связаны с нерабочей электросхемой инверторного модуля. Чаще всего выход из строя электронной схемы происходит по следующим причинам:

• Проникновение влаги внутрь устройства. В большинстве случаев этому способствуют осадки.
• В случае скопления под корпусом пыли возникают благоприятные условия для нарушения правильного охлаждения составляющих узлов электронной схемы. Чаще всего наибольшему риску загрязнения подвержено оборудование, которое используется на строительных площадках. Для предотвращения выхода из строя инвертора под влиянием подобных условий работы следует регулярно выполнять его чистку.
• Пренебрежение рекомендациями изготовителя относительно подходящего режима использования инвертора, работающего без перерывов. Это также может стать одной из причин возникновения неполадок в работе электроники оборудования, возникающих на фоне его перегрева.

Последовательность действий при ремонте

Любой ремонт начинается с очистки аппарата от пыли, масла, грязи. После этого проверяется целостность кабелей, шлангов, изоляции.

Неисправность электрической схемы

Ремонт электрической части начинается с проверки контактов.

Электросхема прозванивается полностью с помощью специальных приборов. Если обнаружена нерабочая деталь, она выпаивается и на ее место ставится новая. Обычно в техническом паспорте имеется схема и расходник – перечень используемых диодов, выпрямителей и других углов.

Слесарь 5 разряда по ремонту сварочного оборудования Тимофеичев Н.Г.: Инверторы выпускаемые германскими и чешскими фирмами отличаются малыми размерами, прочностью и надежностью. Они имеют один недостаток. Все узлы расположены на одной плате. В случае выхода из строя одной детали, ее сложно заменить в домашних условиях. Следует ставить новую плату, которая составляет львиную долю стоимости аппарата. В основном такая электроника стоит на бытовом оборудовании. Если работы дома много, лучше брать полупрофессиональный полуавтомат с раздельными блоками управления».

Неисправность механизма подачи проволоки

Проволока может идти рывками, если канал для ее подачи уже стерся или ролики механизма подачи плохо прижимают ее. Неправильно подобранная вставка для наконечника может служить причиной рывков.

Отверстие должно точно соответствовать расходному материалу. При длине кабеля более 4 м следует использовать тянущий механизм или комбинированный. Канал выбирается с внутренним диаметром 4 мм.

Предварительный осмотр

Предварительный осмотр включает в себя очистку всех внутренних узлов, проверку целостности изоляции. Все контакты следует сразу очищать от окислов и хорошо закручивать. Нигде не должно быть четных пятен замыканий.

Диагностика неисправностей

Регулярный правильный уход за оборудованием и эксплуатация сварочного аппарата в соответствующих его характеристикам режимах обеспечит длительную его работу. Проще каждый месяц осматривать и при необходимости менять изоляцию, чем менять пробитые конденсаторы.

Важно! Раз в год аппарат следует разбирать полностью и очищать двигатель вентилятора, смазывать подшипники.

При перемещении с холода в помещение, агрегат должен постоять 2 – 3 часа, согреться. Все расходники должны точно совпадать с указанными в паспорте.

Некоторые особенности ремонта

Для хорошего полуавтомата производитель старается снабжать различными комплектующими, приспособлениями и запасными частями с минимальным рабочим ресурсом. При замене детали ее необходимо аккуратно выпаять и выбрать аналогичную, используя даташит список. В нем указаны все характеристики и разные обозначения одинаковых деталей.

Частота ремонта сварочного полуавтомата полностью зависит от условий его эксплуатации. При соблюдении основных требований и регулярном уходе, аппарат прослужит значительно дольше.

Неисправности сварочных аппаратов

Сварочный аппарат не включается

Еще 10 минут назад все работало, а сейчас аппарат не хочет стартовать. Почему такое происходит? Причин может быть три:

• Перегорание из-за неправильной подачи электричества либо замыкания в цепи высокого напряжения. Хотя на скачки напряжения рассчитано большинство моделей сварочных аппаратов, существуют предельно допустимые нормы, при превышении которых инвертор, полуавтомат или трансформатор перестают включаться.
• Защита может срабатывать в результате замыкания между листами магнитопровода и витками катушек, а также из-за пробоя конденсаторов.
• Вышла из строя система охлаждения. Происходит это опять-таки по нескольким причинам: превышение норм «продолжительности включения» и несоответствие подаваемого тока.

Как ремонтировать? Отключить прибор от сети, найти место поломки и устранить ее. Например, заменить конденсатор, восстановить изоляцию. Некоторые владельцы сварочных аппаратов экспериментируют с установкой дополнительных вентиляторов для дополнительного охлаждения. Сможете ли сделать это без помощи специалистов, решайте сами, но не забывайте, что любое самостоятельное вмешательство в работу устройства чревато потерей гарантийных обязательств со стороны производителя. Альтернативный вариант предотвращения подобных неприятностей – использование стабилизатора напряжения.

Сварочный аппарат перегрелся и задымился

Слишком длительная работа без перерывов, использование электродов большого диаметра, установка сварочного тока выше допустимого значения – все это может стать причиной перегрева. А это, в свою очередь, повлечет за собой сгорание изоляции и замыкание между витками обмотки катушки и как итог  задымление.

Как ремонтировать? Прежде всего, нельзя нарушать правила эксплуатации. Если в инструкции сказано, что максимальный диаметр электрода должен быть 4 мм, не экспериментируйте с 6-мм стержнями. Если все же неисправность произошла, в лучшем случае можно обойтись локальным восстановлением изоляции провода. В худшем – готовиться к полной перемотке трансформатора.

Сильно гудит трансформатор сварочного аппарата

Сильное гудение трансформатора, часто сопровождающееся перегревом. Причиной может быть ослабление болтов, стягивающих листовые элементы магнитопровода, неисправности в креплении сердечника или механизма перемещения катушек, перегрузка трансформатора (чрезмерно длительная работа, высокое значение сварочного тока, большой диаметра электрода). К сильному гулу приводит также замыкание между сварочными кабелями или листами магнитопровода.

Как ремонтировать? Необходимо проверить и подтянуть все винты и болты, устранить нарушения в механизмах крепления сердечника и перемещения катушек, проверить и восстановить изоляцию в сварочных кабелях.

Низкое значение сварочного тока

 Явление может наблюдаться при пониженном напряжении в питающей сети или неисправности регулятора сварочного тока. Как проверить регулятор тока?

Прежде всего это плохая регулировка сварочного тока. К этому могут приводить различные неисправности в механизмах регулирования тока, которые различаются в разных конструкциях сварочных трансформаторов. А именно, неисправности в винте регулятора тока, замыкание между зажимами регулятора, нарушение подвижности вторичных катушек из-за попадания посторонних предметов или иных причин, замыкание в дроссельной катушке и т.п.

Как ремонтировать? Необходимо снять кожух с аппарата и исследовать конкретный механизм регулирования тока на предмет обнаружения неисправности. Простота устройства сварочного аппарата и доступность всех его компонентов для осмотра, облегчают поиск неисправности.

Внезапный обрыв сварочной дуги и невозможность зажечь ее снова

Вместо появления дуги наблюдаются только мелкие искры. Подобное может быть вызвано пробоем обмотки высокого напряжения на сварочную цепь, замыканием между сварочными проводами или нарушением их соединения с клеммами аппарата.

Как ремонтировать? Проверяйте провода, зачищайте контакты и плотно крепите их к клеммам.

Потребление большого тока из сети при отсутствии нагрузки сварочного аппарата

Пример HTML-страницы

К этому может приводить замыкание витков обмотки, устраняемое локальным восстановлением изоляции или полной перемоткой катушки.

Кто производит ремонт сварочного оборудования

Гарантийный ремонт аппаратов для сварки осуществляет завод-изготовитель или авторизованный сервисный центр. Негарантийный и послегарантийный ремонт производится как официальными дилерами, заводом-изготовителем и авторизованными ремонтными службами, так и неавторизованными мастерскими.

На выбор мастерской для ремонта сварочного оборудования, как правило, влияет комплекс факторов:

• репутация, наличие официальной авторизации производителей оборудования;
• возможность осуществления выездного ремонта;
• качество ремонтных работ, срок, гарантии;
• наличие лицензий Ростехнадзора;
• стоимость ремонта.

Крупные сервисные центры и авторизованные мастерские привлекают клиентов сформировавшейся репутацией и широким спектром услуг – к ним обращаются, как правило, производственные и строительные компании, СТО монтажные компании и другие владельцы дорогих и сложных сварочных аппаратов. Мелкие предприниматели-частники формируют свой выбор, исходя из фактора цены как основного.

Простые и надежные сварочные трансформаторы достаточно редко самопроизвольно выходят из строя, но нарушение правил эксплуатации может повредить агрегат.
