Расход арматуры на 1 м3 бетона

Формула процента армирования железобетонных конструкций – соотношение бетона

Разберемся, как вычисляется данный показатель согласно требованиям стандарта.

Для того, чтобы армирование выполняло свое назначение, необходимо расчитать усиление бетона, соответствующий минимальному проценту

Процент армирования колонны, балки, фундаментной основы или капитальных стен определяется следующим образом:

масса металлического каркаса делится на вес бетонного монолита;
полученное в результате деления значение умножается на 100.

Коэффициент армирования бетона – важный показатель, применяемый при выполнении различных видов прочностных расчетов. Удельный вес арматуры изменяется:

при увеличении слоя бетона показатель армирования снижается;
при использовании арматуры большого диаметра коэффициент возрастает.

Показатель армирования имеет предельные значения:

От чего зависит норма расхода

В зависимости от типа строительного объекта армирование бетона осуществляется арматурой разного класса. Масса 1 м арматуры зависит от площади ее сечения.

Чтобы вычислить количество арматуры, нужно знать следующие сведения:

тип фундаментного основания;
общий вес здания.
класс и площадь сечения стальных прутьев;
тип грунта;

Основные варианты железобетонного фундамента:

столбчатый;
плитный;
ленточный.

Сечение арматуры также может влиять на расход материала. Общие рекомендации по армированию:

при возведении частного загородного дома фундамент армируется железными прутами сечением до 1 см;
для бетонных оснований под кирпичные постройки используются стальные прутья сечением от 1,4 см;
арматурные пруты прокладываются в фундаменте с шагом 20 см;
арматурная связка бетона выполняется в 2 пояса, т. е. обустраивается одна арматурная сетка, над ней вторая, и они связываются металлическими прутьями между собой;
основная сила растяжения приходится на верхнюю часть бетонного основания, поэтому не рекомендуется сильно заглублять арматурный каркас.

Метраж и масса стержней вычисляется после расчета глубины и длины ж/б основания. Минимальный расход арматуры согласно строительным требованиям составляет 8 кг/м³.

ГЭСН и ГОСТ регламентируют расход арматуры, но лучше отталкиваться от проекта фундамента или другой конструкции, которую нужно армировать.

Параметры, определяющие расход

При расчете необходимых стержней арматуры для укрепления ЖБК результат определяется следующими параметрами:

Вид будущего здания. Стандарты армирования узаконены в ГОСТе и СНиПе.
Габариты и давление постройки. При большей массе здания будет большая доля стальных стержней.
Марка применяемого бетона. Более высокая марка имеет выше параметр сопротивления.
Класс прутов. Прутья высокого класса обладают большим сопротивлением.

Данные параметры участвуют в расчетах количества арматуры на 1 м3 бетона фундамента для укрепления. Они определяют, сколько надо арматуры на фундамент.

Зачем нужно производить контроль использования арматуры?

Расчет количества арматуры необходим для прочности сооружения, а также сокращения затрат на строительство. Расход арматуры на куб бетона позволяет определить требуемое количество материала — бетонной составляющей и каркаса. Если стальных элементов будет недостаточно, то конструкция получится непрочной. Если же прутьев закладывают намного больше, чем необходимо — это понесет дополнительные затраты, причем в этом нет необходимости. Поэтому количество арматуры в 1 м³ бетона рассчитывают, согласно 3-м основным сведениям о постройке:

вид почвы;
расчет арматурных прутков;
нагрузка фундаментной плиты.

Влияние конструкции

В строительных правилах имеются данные по минимальному проценту армирования для различных систем.

Коэффициент μmin для некоторых видов изделий, %:

Тип	Марка В15-В22.5
Фундамент плитный	0,3
Несущие перемычки над проёмами	0,05
Монолитные перекрытия	0,05

Для малоэтажного строительства можно провести самостоятельную оценку потребности в арматуре при заливке плитного основания, используя значения μmin. Для куба бетона с рёбрами В=Н=L=1 м получим площадь поперечного сечения стали в грани куба, нормальной к стержням: Sa = μхВхН/100 = 0,3х1х1/100 = 0,003 (м 2 ).

Определяем число рабочих прутьев при продольном армировании в одной грани: n = Sa/S1, где S1 — площадь поперечного сечения одного элемента, м 2 (берём из стандартов). Округляем n до целого числа.

Количество погонных метров для одного ряда (H≤15 см): La1 = n∙L∙2=2∙n∙1 м=2n. Для двух рядов (H>15 см): La2 = 2La1. Масса стержней в кубометре бетона первого ряда: m1 = La1∙q; второго ряда: m2 = La2∙q; где q — удельный вес 1 метра прутков в зависимости от их номинального диаметра по ГОСТ 5781-82.

Пример расчёта минимального количества арматуры на заливку 1 м3 для монолитной плиты фундамента (μ = 0,3%):

Номер профиля, мм

В таблице приведены данные только по рабочим прутьям через одну грань при заливке куба. Применительно к плитному фундаменту их надо увеличить в два раза, так как его каркас выполняется в виде прямоугольной сетки. Если толщина основания более 15 см, необходимо добавить рабочие стержни на второй ряд сеток (общий вес тогда составит 94-97 кг на 1 м3) и вертикальные стойки из проката диаметром 6-8 мм, связывающие ряды сеток с шагом 20-40 см. Сюда необходимо также включить элементы усиления по торцам и на продавливание от местных нагрузок. Полная масса всех этих изделий и даст расход стали на кубометр бетона.

Статья по теме: Фундамент для металлического гаража

Для ленты расчёт выполняется аналогично. Дополнительно потребуется конструктивная арматура калибром 6-10 мм для связывания между собой продольных рабочих прутов с шагом по длине 40-50 см. При высоте ленты свыше 60 см добавятся элементы для соединения рядов каркаса. Во всех случаях при закупке требуется добавить запас на скрепление внахлёст, а также на отрезки, которые могут оставаться после нарезания на проектные размеры (поставляемая длина 11,6 м).

Обычно для ЖБИ в качестве рабочей подбирают горячекатаную сталь А400 или А500, а также В500 (для сварных сеток). Цифры обозначают предел текучести материала в МПа. Лучшую совместную работу с раствором обеспечивают стержни периодического профиля (кольцевой или серповидный), применяемые в качестве рабочих. Для их соединения в каркасе нужны гладкие элементы А240 диаметром 6-8 мм. Они имеют более низкие показатели по напряжениям сцепления с бетоном в 2-4 раза, поэтому используются только как конструктивные.

При выборе диаметра необходимо учитывать правила, регламентирующие наибольшие расстояния между прутьями продольной арматуры, обеспечивающие равномерность распределения напряжений:

В ЖБ плитах этот размер должен быть ≤200 мм при их толщине h≤15 см или 400 мм и 1,5∙h, если h>15 см.
В рёбрах и лентах шириной >15 см количество продольной рабочей арматуры в одной плоскости принимают ≥2. При меньшем размере допускается один стержень.
При длине основания ≤ 3 м применяют прутки с номером профиля ≥10 мм, а если пролёт свыше трёх метров, используют калибр ≥12 мм.

Влияние характеристик материалов

Оптимально для эффективной совместной работы стали и бетона, когда достигается равенство их предельных напряжений в расчётном сечении конструкции. Это обеспечивается при проценте армирования (μopt), который условно можно считать оптимальным, так как дальнейшее его увеличение не сопровождается ростом прочности.

Площадь поперечного сечения, S1, м3	Масса п.м, q, кг/м	Расход стали на 1 м3
H≤15 см	H>15 см
Длина, La1, м	Вес, m1, кг	La2, м	m2, кг
10	78,5∙10 -6	0,617	76	47	152	94
12	113,1∙10 -6	0,888	54	47,95	108	96
14	153,9∙10 -6	1,208	40	48,3	80	97
16	201,1∙10 -6	1,578	30	47,3	60	95

Марка раствора	Класс прочности стали
А400	А500 (А500С)	В500 (В500С)
В15	1,3	1,0	1,04
В20	1,7	1,3	1,4
В22.5	2,0	1,5	1,6

Применение стержней с более высоким пределом текучести (500 МПа вместо 400) даёт некоторое снижение их расхода в кубометре. Поэтому перспективно использование высокопрочных сталей и композитов, позволяющих создавать конструкции с предварительным напряжением.

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, мм	Масса 1 м, кг	Метраж 1 кг, м
0,6	0,00222	450,45
0,8	0,00395	253,17
1,0	0,00617	162,0
1,2	0,00888	112,6
1,4	0,0121	82,6
1,6	0,0153	65,4
1,8	0,02	50,0
2,0	0,0247	40,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, мм	Минимальная масса проволоки в мотке или на катушке, кг
Без покрытия	С цинковым покрытием
До 0,2	1	—
0,2-0, 6	2	0,3
0,6-1,0	5	0,6
1,0-2,0	8	2,0
2,2-3,6	12	5,0
4,0-46,0	30	10,0
6,3-10,0	40	—

Максимальная масса метизов в мотке – 1500 кг. Каждый моток должен состоять только из одного отрезка.

Изготовление бетона

При больших объемах бетонных работ целесообразно купить готовый бетон на ближайшем заводе с доставкой миксером. В условиях промышленного производства нормы расхода материалов на 1 м3 бетона выдерживаются достаточно строго. Если же такой возможности нет, можно приготовить необходимое количество смеси и в домашних условиях

Важно правильно оценить свои возможности – бетонирование отдельной конструкции необходимо проводить за один заход

Перед затворением смеси определяют расход материалов на 1м3 бетона. Расчет нормы расхода составляющих делать не обязательно, достаточно воспользоваться нижеприведенной таблицей.

Марка производимого расвора	Состав смеси, кг
Цемент М400	Щебёнка	Песок	Вода, л
М75	173	1085	946	210
М100	212	1082	871	213
М150	237	1075	856	215
М200	290	1069	794	215
М250	336	1061	751	220
М300	385	1050	706	225

Смесь приготавливают в бетономешалке соответствующего объема, закладывая в нее отмеренные порции сухого цемента, просеянного песка и щебёнки. Воду рекомендуется добавлять порциями в последнюю очередь.

Какой расход арматуры для фундамента

Приобретая стройматериалы для монолитных оснований, рекомендуется сделать предварительный расчет, иначе одного элемента конструкции может не хватить, другого компонента будет в излишке. А металл — это дорогостоящий стройматериал, поэтому нужно точно знать его расход на 1 куб бетона.

Исходные данные

Сведения, которые нужны для расчетов:

тип бетонного пола (фундаментной конструкции);
тип почвы в регионе, где выполняются строительные работы;
ширина, высота ж/б основания;
масса конструкции;
класс, сечение металлических стержней.

Для оснований под легкие деревянные постройки или плитные фундаменты, обустраиваемые на плотных грунтах, применяются пруты из стали Ø 1 см. Бетонные основы под дома из кирпича (строительных блоков) армируются стальными стержнями диаметром 1,4-1,6 см. Средний шаг стержней — 20 см.

Методика расчета потребности арматуры

Пример выполнения расчета металла для армирования бетонных сооружений:

грунт на участке плотный, характеризуется высокими несущими показателями;
основание обустраивается под деревянный загородный дом.

Расчет бетонных основ с арматурой для пучинистых и плывущих грунтов рекомендуется доверять опытным инженерам.

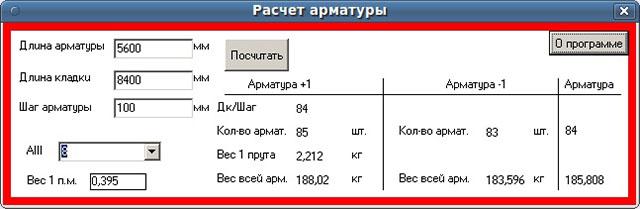

Для расчёта арматуры можно использовать специальные онлайн-калькуляторы, которые можно найти через поисковик.

Плитный фундамент

Согласно технологии строительства плитного фундамента армирующий каркас изготавливается из стальных стержней Ø 1 см с шагом 0,2 м.

Расчет прутьев для армопоясов:

параметры бетонной плиты — 6 х 6 м;
для такой площади понадобиться 31 стержень для поперечного расположения и 31 стержень для продольного размещения;
всего необходимо 62 металлических стержня длиной 6 м для обустройства одного армопояса;
каркас предусматривает 2 пояса армирования, поэтому для их обустройства нужно 124 стержня из металла;
необходимый металл в погонных метрах составляет — 124 шт. x 6 м = 744.

Высота конструкции из стали зависит от толщины бетонной плиты. При этом каркас дополнительно покрывается бетонным слоем толщиной 5 см.

Расчет связующих стальных стержней для монолитной плиты толщиной 0,2 м:

количество связующих элементов — 961;
длина стержней = 0,2 — 0,1 = 0,1 м;
перевод в пог. м — 0,1 х 961 = 96,1.

Общий метраж арматуры для сооружения армирующего каркаса составит: 744 + 96,1 = 840,1

Объем бетона (м³) для монолита = 6 х 6 х 0,2 = 7,2.

Погонные метры (840 пог. м) металлических стержней, необходимых для изготовления конструкции, делятся на объемный показатель бетонной плиты (7,2 м³), получается расход арматуры, равный 116,7 м/м³.

Ленточный фундамент

Отличие ленточного основания от плитного в геометрии стального каркаса.

Количество арматуры для ленточного основания сильно зависит от шага между лентами армопояса.

При армировании бетонной ленты армопояса выполняются чаще всего из двух горизонтальных металлических прутьев каждый. Связка армопоясов выполняется с шагом 0,5 м.

При вычислении погонных метров арматуры учитывается периметр фундаментного основания, в т. ч. под внутренними несущими стенами возводимого здания.

Перевод метров погонных в тонны

Стальные стержни чаще продаются по массе, а не метражу. Поэтому после расчета полученный метраж металла переводится в килограммы.

Чтобы осуществить перевод значений, надо знать удельный коэффициент прутьев из металла, который составляет:

для металлических изделий Ø 10 мм — 0,617;
для Ø 14 мм — 1,21.

При умножении удельного веса на значение в метрах получается масса стальных изделий в кг. Чтобы перевести значение в тонны, надо килограммы разделить на 1000.

Вес арматуры на 1 м3 бетона

Сколько надо арматуры на кубометр бетона

Исходные данные для расчета

тип фундамента (плитный, столбчатый или ленточный);
площадь и толщина;
диаметр и класс прутьев;
тип грунта;
вес конструкции.

1. ГОСТ. 2. ГЭСН (элементные сметные нормы).

3. ФЕР (основанные на ГЭСН федеральные единичные расценки).

ГЭСН 81-02-06-2001 (табл.6-01-005) гласит, что для устройства фундаментов общего назначения из железобетона понадобится 1 т на объём до 5 кубометров.

Как рассчитать количество арматуры на куб бетона

Расход арматуры на куб бетона
Сколько стальных прутьев необходимо для плитного фундамента
Расчет стального каркаса для других видов фундамента

Чтобы фундамент был целостным и прочным долгие годы, его необходимо армировать. Количество арматуры на куб бетона зависит от многих факторов:

типа фундамента;
вида грунта;
площади и толщины прутьев;
класса стержней;
веса конструкции.

Виды арматуры. 1 и 2 – арматура периодического профиля; 3- проволока периодического профиля; 4 – семипроволочная прядь; 5 – двухпрядный канат.

Расход арматуры на куб бетона

Чтобы узнать количество стержней для строительной конструкции, следует учесть свойства бетона. который также бывает различных марок. Характеристики бетона отличаются составом примесей и наполнителей.

Каждое строение имеет свои требования прочности. Чтобы обеспечить достаточную прочность, необходимо провести расчеты, опираясь на государственные стандарты:

Рисунок 1. Таблица зависимости массы железных прутьев от их длины и марки.

ГЭСН #8211; Государственные элементные сметные нормы. Согласно этому стандарту, количество стержней для бетона должно составлять 1 т на 5 м³.

Сколько стальных прутьев необходимо для плитного фундамента

На выбор марки стального материала влияет тип грунта и масса возводимого строения.

Если грунт стабильный с минимальной вероятностью вспучивания, то железные прутья можно применять диаметром 10 мм, что уменьшит стоимость конструкции на порядок.

Нагрузка на основание определяется типом строения. Для легкого деревянного дома можно использовать прутки диаметром 0,01 м. Для тяжелых кирпичных зданий армирующий пояс должен выдерживать большую массу. В этом случае диаметр прутьев составляет 14-16 мм.

Рассмотрим пример расчета количества прутков для дома размерами 6х6 м при условии, что фундамент будет в виде монолитной плиты:

Схема расположения арматуры для фундамента.

Расчет стального каркаса для других видов фундамента

Для данного типа основы также выполняют 2 железных пояса: сверху и снизу. Они располагаются на 5-7 см от наружных поверхностей.

Итак, расчет количества железных стержней для ленточной основы под дом 6х6 м выполняют согласно такому алгоритму:

Для столбчатой конструкции применяют ребристые прутья, диаметр сечения которых 0,01 м. Основное расположение каркаса #8211; вертикальное, а горизонтальные куски нужны для обеспечения прочности каркаса.

В каждом столбике закладывают по 4 стержня, большей длиной, чем высота самих столбиков.

При высоте столба 2 м он, как правило, имеет диаметр 200 мм. Столбики должны быть усилены железной конструкцией, состоящей из 4 вертикальных стержней, шаг между которыми 0,1 м. Поперечные куски пролегают в 4 местах, диаметр которых 6 мм.

Чтобы железный каркас не ржавел, в состав бетона вводят гидрофобные добавки. Современный материал сейчас изготавливают из базальта или стеклопластика. Такие стержни прочны и не ржавеют.

Правильно рассчитанное железное перекрытие #8211; залог прочного и долговечного строения.

Комментариев пока нет!

Какой расход арматуры на 1 м3 бетона фундамента

При закупке строительных материалов для возведения монолитных конструкций желательно руководствоваться расчетными данными. В противном случае одного из компонентов может не хватить.

А иногда бывает наоборот: купили излишек, потратили деньги, а применить в дальнейшем избыточный материал просто некуда. Особенно это касается таких дорогостоящих материалов, как металл.

Поэтому важно знать: каков расход арматуры на 1 м3 бетона фундамента
