Переход с пнд на металл: способы соединения полиэтиленовой трубы со стальной и металлопластиковой

Варианты установки

Монтировать трубопровод с помощью ПНД-труб можно с помощью неразъемной или разъемной технологии. Выбор способа зависит от нужной герметичности и диаметра трубных изделий. Сварка применима только для труб, стенки которых имеют толщину минимум 3 мм. Это дешевая и популярная методика соединения. Используется для изделий с диаметром от 50 мм. Соединения неразъемного типа применяются в местах, где нужно обеспечить максимальную герметичность (газопроводы, водопровод и так далее) и на внушительных диаметрах.

Процедура пайки выполняется следующим образом:

• трубные изделия отрезаются и зачищаются;
• после этого они помещаются в муфту;
• муфта подсоединяется к сварочному оборудованию и разогревается, после чего внешняя часть трубы и внутренняя поверхность муфты спаиваются друг с другом.

При использовании фитингов нужно учитывать, что они бывают нескольких видов. Самые надежные из них:

• пуш-фитинги;
• пресс-фитинги;
• компрессионые модели.

Пресс-фитинги включают в свою конструкцию корпус, пресс-гильзу, уплотнитель и упор в виде колец. При использовании этой соединительной детали получается неразъемное соединение, обладающие отличной герметичностью и высокой надежностью. Чаще всего такая технология применяется для устройства теплых полов и газопроводов.

Пуш-фитинги — это новинка строительного рынка. С их помощью можно голыми руками собрать водопровод. Однако их запрещается применять для устройства закрытых систем и газопровода. Кроме того, пуш-фитинги обладают высокой стоимостью.

Монтаж ПНД трубы и ПНД фитингов — популярное и очень правильное решение. Для этой работы не требуются инструменты и большое количество времени. Специальное оборудование для установки ПНД-изделий не требуется и в случае использования соединительной муфты.

Выбор конкретного способа стыковки трубопровода зависит от большого количества факторов. На дачных участках, в городских квартирах и загородных домах устанавливаются трубы с диаметром не более 50 мм.

Монтаж своими руками

Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.

Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.

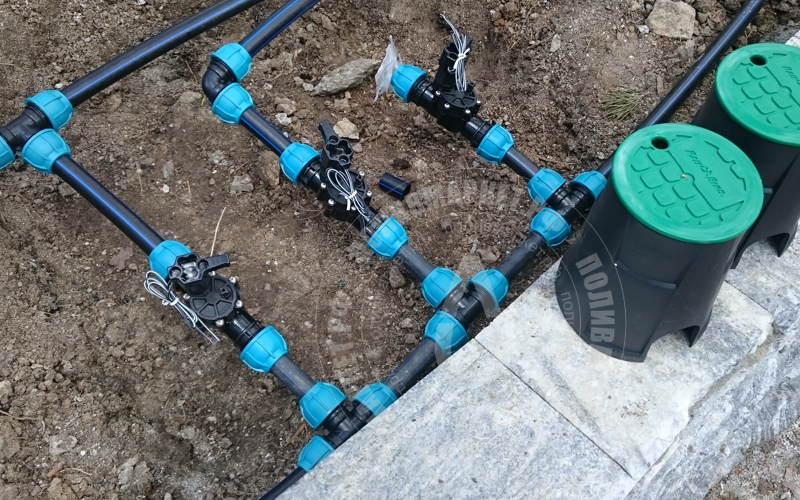

Монтаж летнего разборного водопровода на даче

Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:

• Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
• Различные фитинговые соединения.
• Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
• Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
• Лотки водопроводные пластиковые, решетки накрывающие.

Работы выполняют по такой технологии:

1. Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
2. Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.

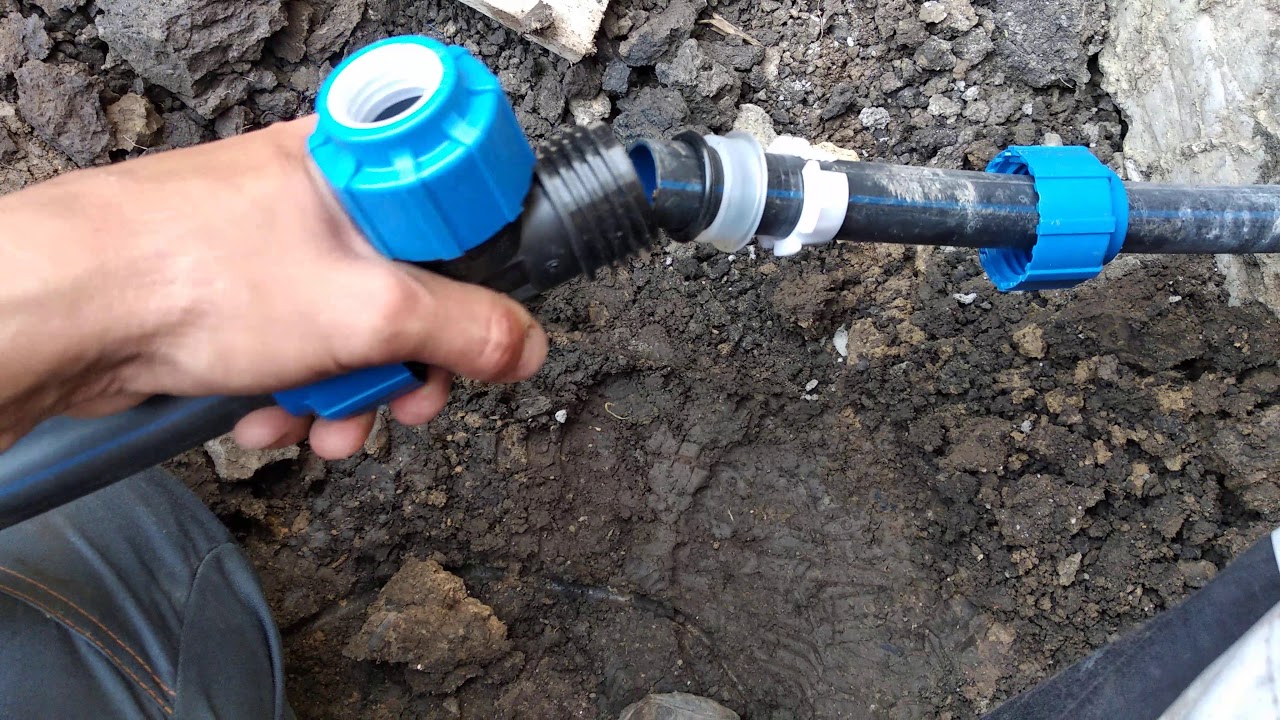

3. Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
4. Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
5. Подсоединяют трубы к кранам, системе полива и т.д.

Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы. Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей

Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект

Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.

Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.

Монтаж водопровода в дачном доме

Монтаж водопровода в доме выполняется по несколько другой технологии:

Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга

Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.

Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не

будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.

Сварка встык

Сваренная встык труба ПНД

Для сварки полиэтиленовых труб встык используется специальное оборудование. При этом выполнить такую работу самостоятельно очень сложно, для этого необходимо иметь специальную квалификацию. Сварка труб ПНД встык производится двумя способами:

• с использованием механического сварочного аппарата;
• с применением электрогидравлического сварочного агрегата.

Первый способ используется только при монтаже трубопроводов с низким давлением. К ним относят системы канализации и отводов стоков на промышленных предприятиях. Электрогидравлическая аппаратура способна создавать трубопроводы любого предназначения. Соединения, выполненные с использованием такого метода, получаются прочные и долговечные. Сами трубопроводы способны выдержать большое давление и любые механические воздействия.

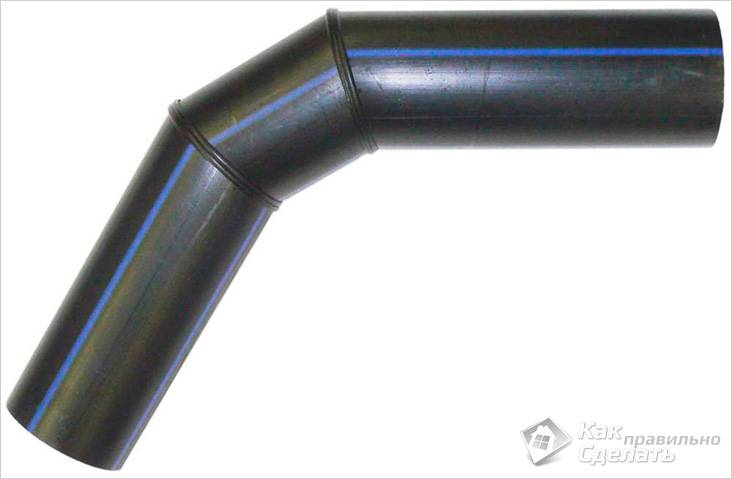

Приваривание поворотного отвода

Для сварки труб также могут использоваться различные детали из ПНД. Так, промышленность выпускает отводы, крестовины, тройники, переходы и т.д. С их помощью можно создать систему трубопроводов любой конфигурации.

Но, как уже говорилось выше, сварка требует использование специального оборудования и наличия достаточного опыта. По этим причинам такой метод редко используется в быту. Более простой, но не менее надежный способ соединить трубы ПНД (причем не только между собой) является использование фитингов.

Разъёмный способ соединения

Разъёмный способ делится на фланцевое, цанговое, раструбное. Фланцевое соединение используют в том случае, если необходимо состыковать части состоящие из разных материалов, создать зоны для быстрого ремонта и демонтажа, смонтировать трубы большого диаметра.

Муфты

Для использования фланца к торцу полиэтиленовой детали приваривается втулка. На втулку фиксируется накладной стальной фланец, что даёт возможность подсоединения элементов арматуры. Для монтажа канализации удобно применять раструбное соединение: один конец вставляется в другой, а затем уплотняется резиновым кольцом.

Соединение труб ПНД фитингами относится к цанговой технологии, применяется для небольших диаметров. Наиболее распространёнными являются компрессионные фитинги, которые позволяют монтировать системы напорного питьевого и технического водоснабжения.

Их выпускают различных диаметров с расчётом на различное рабочее давление. Имея сборно-разборную конструкцию, они позволяют быстро произвести любой ремонт или переделку системы.

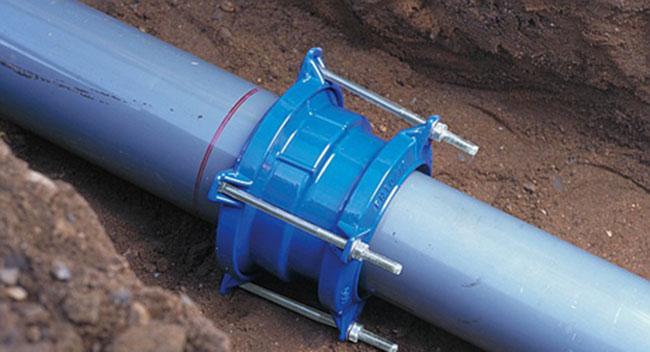

cоединение муфтой

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Плюсы использования полиэтиленовых муфт

Отличные эксплуатационные качества и технические характеристики, которые демонстрирует муфта на трубу ПНД, по большей части, обусловлены свойствами полиэтилена низкого давления, из которого она изготовлена. Перечислим их:

Экологичность.

Уникальное свойство полиэтилена проявлять стойкость к агрессивному воздействию различных повреждающих веществ.Тепло- и морозостойкость. Аналогично изделиям из ПВХ, муфты ПНД устойчивы к скачкам температуры. Они отлично переносят как морозы до -20 °С, так и жару вплоть до +50 °С.

Это обеспечивает удобство установки и эксплуатации трубопровода.Низкая цена. Соотношение низкой цены и высокого качества – существенное преимущество, особенно при необходимости установки коммуникаций большой протяженности.Простота монтажа. Установка такого соединения не требует ни специальных навыков и инструментов, ни большого количества времени.

В случае возникновения аварии либо при текущем ремонте замена муфты происходит быстро и без особых усилий.Долговечность. При соблюдении условий эксплуатации срок службы данных изделий достигает нескольких десятилетий.Надежность. Свойства полиэтилена обеспечивают максимальную устойчивость трубопроводов к механическим деформациям.

Стыковка труб из металлопластика

Соединение металлопластиковых трубных изделий также можно выполнить своими руками, используя один из трех способов:

1. Соединение с помощью компрессионных фитингов подразумевает выполнение следующих действий: на цангу надевают конец трубы, закрепляют компрессионным кольцом и сдавливают зажимной гайкой.
2. Соединение фитингами обжимного типа предполагает сжимание кольца на конце фитинга посредством специального пресса.
3. Стыковка пуш-фитингами является новым способом соединения, для выполнения которого не требуются никакие инструменты. Этот метод может стать ответом на вопрос, как соединить пластиковые трубы без пайки.

Независимо от выбранного способы соединения металлопластиковых труб инструменты все-таки стоит приготовить. В частности понадобится труборез, который можно заменить обычным монтажным ножом, и калибратор, в качестве которого может выступить любой цилиндрический предмет определенного диаметра.

Наибольшей популярностью пользуется соединение металлопластиковых труб с использованием компрессионных фитингов, которое подразумевает выполнение следующих действий:

• Сначала трубы обрезают с помощью ножа или трубореза, обеспечивая прямой угол линии реза.
• Перед соединением труб обрабатывают обрезанные концы, то есть выполняют калибровку диаметра и снимают фаску, используя в обоих случаях калибратор.
• С фитинга снимается гайка и надевается на конец трубы, за ней идет компрессионное кольцо.
• Теперь цангу вставляют в конец трубы, предварительно проверив наличие резиновых уплотнительных колец.
• На цангу надвигают зажимное кольцо и закручивают гайку на фитинге. При этом не стоит допускать сильного затягивания гайки, так как это приводит к повреждению резиновых уплотнителей (про

Способы состыковки ПЭ труб

Трубопроводы из полиэтилена монтируются двумя способами: при помощи фитингов и фланцев или нескольких видов сварки.

Соединение требует специальных фитингов (муфт и раструбов) и без них. Для труб с толщиной стенки меньше 4,5 (диаметры 50-110 мм) применяют сварку с помощью фитингов, для более крупных труб с более толстой стенкой допустима сварка встык и экструдерная.

Диффузионный

Диффузионный способ заключается в разогреве торцов до вязкотекучего состояния. Подготовленные торцы заготовок стыкуются и слегка сжимаются. Подвижные молекулы полимера под воздействием давления продвигаются в соединяемые части, перемешиваются, при охлаждении застывают в новом положении, образуют новые химические связи и обеспечивают надежное сцепление патрубков между собой.

Выделять какой-то способ сварки как диффузионный неправильно. По сути, любая сварка полиэтилена содержит в основе процесс диффузии разогретых молекул.

Раструбный метод

Не самый типичный способ. Имеется два варианта выполнения: с помощью раструбных труб и муфт. Сам метод напоминает сварку трубопроводов из полипропилена: раструб или муфты и заготовки разогревается с помощью паяльника со специальной насадкой. Затем заготовка вставляется в раструб другой трубы или муфту, фиксируется, прижимается и выдерживается. Время сварки – 20 секунд. Если используются муфты, то вторая труба впаивается в муфту аналогично. Стоимость муфт невелика, изделия с раструбом в магазинах встречаются нечасто. Соединение получается надежным и прочным, можно сварить небольшие диаметры.

Сварка встык

Этот метод применим на трубах с толщиной стенки больше 4,5–5 мм и диаметром более 50 мм.

Перед проведением работ отрезают полиэтиленовую трубу строго перпендикулярно и тщательно зачищают торцы. Затем закрепляют трубу в аппарате для сварки и тщательно центруют. Между торцами труб для нагрева вводят нагреватель, трубы прижимают к нему и прогревают до размягчения торцов. Затем быстро убирают нагреватель, торцы сжимают таким образом, чтобы образовался небольшой кольцевой наплыв в месте стыка – грат. Охлаждают стык, затем убирают станок. Работа имеет свои тонкости, для нее необходимы два человека.

Сварка экструдером

Экструзионная – сварка при помощи небольшого аппарата, из которого под давлением выдавливается расплавленный полиэтилен. Сырье в виде стержней или гранул загружается в экструдер. Экструзия применяется на напорных коммуникациях с толщиной стенки более 6 мм, но им можно залатать и безнапорные канализационные трубопроводы с более тонкой стенкой. Место соединения разогревается потоком горячего воздуха. Желательно на торцах снимать фаску.

Качество шва получается очень высоким. Достоинство метода в том, что можно заварить уже проложенную полиэтиленовую трубу, не демонтируя трубопровод.

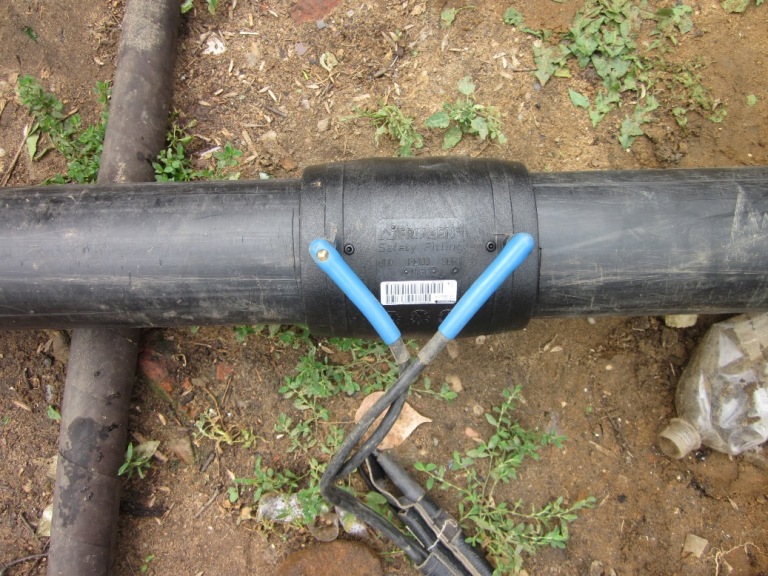

Сварка электромуфтовая

Это самый надежный, удобный и универсальный метод соединения. Его можно применять даже в труднодоступных местах. Но, к сожалению, он и самый дорогой – электросварные фитинги недешевы, сварочный аппарат также стоит немало. Сварка с помощью терморезисторных муфт применяется от небольших до самых больших диаметров полиэтиленовых трубопроводов.

При терморезисторной сварке полиэтиленовые заготовки обрезаются строго перпендикулярно, тщательно зачищаются от заусенцев и пыли, вставляются в муфту, центруются с помощью специальных приспособлений. В муфте имеется нагревательный элемент. Он подключается к специальному сварочному аппарату, подается ток, элемент разогревает муфту и торцы труб, и они свариваются.

При этом виде сварки крайне важно сохранить неподвижность соединения до полного остывания

Какой способ лучше

До выбора лучшего способа соединения необходимо определить, какой из них применим в конкретном случае в зависимости от диаметра трубопровода.

Самый надежный и универсальный способ – сварка при помощи терморезисторных муфт. Но муфты, особенно больших диаметров, дороги, дорог и сварочный аппарат (но его можно взять напрокат). Поэтому такая сварка при обустройстве частного дома не слишком распространена.

Чаще сваривают встык или при помощи муфт под пайку. Сварка встык применяется на полиэтиленовых трубах с большой толщиной стенки, в частных домах такие обычно не используют. Эструзионная сварка пока не слишком распространена, в основном из-за малой известности метода.

Электромуфтовая сварка – основы

Данный вид работ относят к разряду высокотехнологичных. Использование электрических муфт позволяет создавать трубопроводные системы, способные выдержать высочайшее давление, не более 18 атмосфер.

Несмотря на высокое качество соединений, данный вариант является дорогим, по сравнению с другими. Проблема в том, что для выполнения данного вида операций, потребуется приобрести накладные электромуфты, которые стоят недешево.

Электромуфтовая сварка представляет собой следующий набор действий:

1. Перед началом работ, все элементы и стыки проходят процедуру тщательной очистки;
2. Следующий этап – на стык надевают фитинг, который представляет собой муфту с закладным нагревателем. Ее задача – нагрев пластика до определенной температуры;
3. После выполнения всех этапов, на муфту подают напряжение. Торцы труб начинают нагреваться и плавиться вместе с муфтой и в итоге получается качественное гладкое соединение, которое выглядит как цельная труба.

Данная методика широко используется в ситуациях, когда необходимо сделать дополнительные отводы от основной магистрали и произвести несколько соединений за одну сессию.

Особенности монтажа

Для канализации

Монтаж пластиковых труб из ПНД своими руками не представляет ничего сложного. Для соединения изделия с тройниками, уголками и муфтами применяются резиновые уплотнительные кольца. Труба вставляется в раструб, для чего прикладываются небольшие усилия. Если уровень герметичности недостаточен, используется силиконовый герметик.

Укладывать канализационные трубы тоже не сложно: изделия крепятся к стене или потолку посредством специальных защелок-фиксаторов. Последние привинчиваются к стене простыми шурупами.

Канализационная продукция

Электромонтаж

В ходе работ используются как гладкие, так и гофрированные изделия. В этом случае полиэтилен имеет преимущество благодаря своей гибкости и эластичности.

Монтаж труб из ПНД проводится скрыто, в стене, по поверхности или в грунте (если необходимо обеспечить защиту для кабелей).

В последней ситуации большое значение играет герметичность соединения. Достичь этого можно двумя способами:

• Делают сварку встык или в муфтах;
• Реализуют горячую обсадку трубы в раструбе. Для этого нагретую трубу вставляют в раструб другой, где она деформируется и заполняет собой все свободное пространство, обеспечивая нужный уровень герметичности.

Водопровод

Соединение труб, сделанных из сшитого полиэтилена в этом случае также выполняется несколькими способами

Здесь необходимо обратить внимание на показатель давления в водопроводе

Один из вариантов – использование компрессионных фитингов. Этот способ наиболее популярен, так как позволяет легко соединять изделия небольшого диаметра. Описываемые фитинги изготавливаются вплоть до 110 мм труб, но оптимальны они для 32 мм изделий. Принцип работ схож с монтажом металлопластикового водопровода, с одной разницей – разрезное кольцо заменяется резиновым уплотнителем. Выглядит процедура так:

• Сначала подготавливают торец изделия и обрезается под углом в 90 градусов (в этом случае удобный инструмент, применяемый для монтажа труб из сшитого полиэтилена – труборез);
• Поверх продукции надевают накидную гайку и уплотнительное кольцо из резины;
• Трубу вставляют в фитинг;
• Накидная гайка накручивается поверх резьбы.

Фитинги – элементы соединения коммуникаций

Как видно, дополнительное оборудование не требуется, а способ монтажа имеет ключевое достоинство – работа простая, а соединение получается разборным. В процессе ремонта таких труб не требуются сложные инструменты: все, что нужно – вырезать испорченный участок и установить на его месте новую трубу.

Необходимо убедиться, что используется качественный резиновый уплотнитель. Если он испортится, то есть вероятность образования течи.

При другом методе актуально применение фитингов для диффузной сварки. Процедура следующая: нагревается внутренняя поверхность фитинга и внешняя сторона трубы на паяльнике, после чего ее вставляют в фитинг. Здесь есть один нюанс – такое соединение является неразборным. Если таким трубам потребуется ремонт, придется воспользоваться особым паяльником, функция которого – восстановить герметичность.

 Еще один способ – сварка встык. Метод актуален при прокладке продукции большого диаметра. С технологической точки процедура выглядит следующим образом:

• Изделия центруются;
• Между их торцами размещается электронагреватель;
• Его убирают в начале оплавления труб;
• После того как соединение остынет, его считают готовым.

Такой тип соединения обеспечит 80-90% прочности, по сравнению с монолитной продукцией. Как соединить трубы ПНД этим методом понятно, но есть одна особенность – профессионалы рекомендуют пользоваться способом только с трубами толщиной не менее 5 мм.

Если же требуется соединение полиэтиленовых труб со стальными, поможет здесь фланец, имеющий вид резьбовой детали. Она дополняется резиновым уплотнителем, обеспечивающим должный уровень герметичности

Перед выполнением работ необходимо обратить внимание на некоторые особенности:

• Фланцы, имеющие опоры на втулки конусного вида подходят для труб, сечение которых более 200 мм;
• Фланцы с прямым буртом подойдут для монтажа легких трубных изделий, диаметром от 150 до 300 мм.

Фланцевое соединение водопровода из полиэтиленовых труб не сложное: изделие обрезается в том месте, где будет производиться соединение и на это место натягивается фланец. Поверх устанавливается резиновая прокладка. Для стыковки с ответным фланцем используются болты (затягивать нужно аккуратно, чтобы не повредить пластиковую продукцию).

Роль фланцевого соединения
