Бронза: состав сплава

Виды бронзы и их применение

С развитием металлургии и открытием разных видов металлов, появилось большое количество бронз, но основным металлом в формуле является медь. В зависимости от того, какие компоненты входят в состав, изменяются и свойства материала.

Знание этих особенностей позволяет применять бронзовые сплавы в различных видах промышленности в зависимости от предъявляемых к материалу требований. Бронзу часто выпускают в виде прокатных труб, проволоки и листов. Используется металл в производстве подшипников, втулок, рессор и прочих деталей, подверженных воздействию высокого давления и износа. Высокие антикоррозийные свойства позволяют применять данный материал также в условиях агрессивной внешней среды и при работе с различной химией. Помимо этого, применение бронзы распространено в художественных ковке и литье, из нее делают различные скульптуры, памятники и украшения.

Оловянная

Сплав меди и олова называется оловянным. Эти бронзы применялись в бронзовом веке, дошли до наших дней и являются наиболее применяемыми в промышленности. Из этого вида сплава часто отливались различные колокола, в связи с чем данный материал иногда называется колокольной бронзой.

Оловянистый материал почти не поддается механической обработке, поэтому изделия из него создаются исключительно литьем; имеет высокую твердость и прочность, а также антикоррозийные свойства. Стандартный сплав меди и олова характеризуется количественным соотношением 80:20, но может дополняться некоторыми металлами для изменения свойств:

• Добавление цинка (менее 10%) позволяет повысить антикоррозийную стойкость. Используется для создания деталей, которым нужно часто контактировать с водой и другими окислителями.
• Свинец и фосфор повышают антифрикционные свойства. Кроме того, сплав с добавлением этих металлов проще подвергается обработке.

Иногда наличие олова в изделии недопустимо и его заменяют другими металлами, позволяющими достичь требуемых характеристик, например, свинец, кремний, цинк, бериллий или алюминий. Такая бронза называется безоловянной, или специальной.

Свинцовая

Основной легирующий компонент — свинец, содержание которого может достигать 30%. Материал имеет хорошие антифрикционные свойства и высокую теплопроводность, может выдерживать давление до 30 мПа, поэтому применяется для изготовления подшипников, подвергающихся высокому давлению.

Кремниецинковая

Данный сплав состоит из 97% меди, 1.1% олова, 0.05% кремния и цинка. Является довольно пластичным и текучим, что позволяет применять его как материал в изделиях сложной формы. Имеет хорошее сопротивление при сжатии, обладает антифрикционными свойствами и упругостью. Не искрит при обработке, хорошо сопротивляется низким температурам, зачастую содержит добавки никеля и марганца.

Бериллиевая

Бериллиевый сплав является самым твердым из всех существующих видов бронз. Обладает высокими антикоррозийными свойствами, не искрит при обработке, не магнитится. В процессе закалки приобретает хорошую деформируемость и упругость.

Алюминиевая

Состав бронзы в процентах выглядит как 95% меди и 5% алюминия. Сплав очень хорошо сопротивляется агрессивным средам, жаропрочный, но имеет низкие антикоррозийные свойства и дает сильную усадку.

Сплав меди с цинком называется красной бронзой — латунью, а с никелем — мельхиором. Эти соединения являются отдельными материалами, их малое количество может присутствовать в любом сплаве, но должно быть ниже суммы всех остальных компонентов.

Век бронзы: исторические факты

Это исторический период человечества с конца IV до н. э. и до начала I тысячелетия н. э., когда медь являлась важнейшим материалом, который служил для всех производственных нужд. Занятия скотоводством позволяли древним людям улучшить уровень жизни. Все взрослые мужчины становились воинами. Оружие, приспособленное для охоты, становилось боевым.

Во времена, когда появилась медь, из нее стали изготовлять в основном оружие. Первые медные изделия – ножи и наконечники копий. Они были небольших размеров и по форме напоминали каменные вещи. Лезвия ножей изготовляли из тонких металлических пластин, которые гнулись, тупились и быстро ломались.

Иногда попадалась медная руда с содержанием олова, расплавляя ее в печи, получали твердый металл, который впоследствии назвали бронзой. Со временем человек к меди стал добавлять и другие металлы. Сплавы шли на изготовление оружия, предметов обихода, а в дальнейшем их стали использовать для украшений. Орудия из металла и применение технологий для получения сплавов фундаментально отразилось на развитии человечества и является важным признаком эпохи бронзы.

Состав бронзы

Бронза – это двойной или многокомпонентный сплав, состоящий из меди и других элементов, улучшающих основные свойства металла, кроме цинка. Такие элементы называются легирующими. В составе бронзы их более 2,5% по массе. В качестве легирующих компонентов применяются марганец, олово, бериллий, свинец, кремний, хром, фосфор, железо, алюминий и другие элементы. Маркируют сплавы сочетанием «Бр», буквами, которые обозначают основные легирующие компоненты и цифрами, указывающими их содержание. Например: БрО5 – оловянная бронза, БрА5 – алюминиевая бронза. Химический состав бронзовых сплавов и их марки определены соответствующими ГОСТ. Купить бронзу вы можете на нашем сайте. Бронза на основе меди и олова – это один из наидревнейших сплавов, полученных человеком. В III тысячелетии до нашей эры в Месопотамии и Южном Иране появились изделия из бронзы. Все, необходимое для быта человека, в древности изготавливалось из этого сплава. Археологи обнаружили оружие (кинжалы, топоры, наконечники стрел, мечи), мебель и предметы интерьера (зеркала), а также посуду (кувшины, вазы, тарелки). Кроме того, из бронзы изготавливали монеты и всевозможные украшения. Около V-IV веков до нашей эры античные скульпторы Греции научились отливать крупные бронзовые статуи, кстати, эта технология актуальна и сегодня. В средние века бронза использовалась для производства пушек и артиллерийских снарядов. Издавна из этого сплава отливали колокола. Изменяя состав и размер отливки, мастера создавали колокола с удивительным звучанием.

Классификация сплава

В соответствии с наличием в составе легирующих компонентов принято выделять следующие виды бронз:

• оловянные – основной легирующий компонент в них олово;
• не содержащие олова вообще, то есть, безоловянные.

Помимо состава бронзы, есть еще один критерий их классификации – технологические параметры. Выделяются бронзы:

• деформируемые, предназначенные для обработки давлением;
• литейные для изготовления отливок.

Основные легирующие компоненты

Основной компонент, который определяет большую часть технических характеристик бронз – медь. Для придания сплаву необходимых параметров применяют специальные добавки – легирующие компоненты. Одним из распространенных легирующих компонентов, содержащихся в бронзе, является олово. Именно из оловянных бронз производили отливку колоколов и называли «колокольной» бронзой.

Также в качестве легирующего элемента могут быть использованы:

• Be – бериллий. Повышает прочность бронзы.
• Si – кремний и Zn, цинк для повышения устойчивости поверхности к истиранию. Эти же элементы увеличивают текучесть бронз, что положительно сказывается на качестве литья.
• Pb – свинец. Повышает антикоррозионные свойства металла.
• Al – алюминий. Повышает устойчивость к коррозии, устойчивость к окислению при высоких температурах и уменьшает реакцию металла с соединениями серы и продуктами выхлопа двигателей.

Марки бронз

Бронзы маркируются аббревиатурой «Бр», а также добавлением буквы или нескольких букв, которые обозначают легирующие добавки. Объем легирующих добавок определяется ГОСТами.

Различные марки бронз имеют свои индивидуальные особенности: химический состав, технические характеристики, область применения. По маркировке бронз можно узнать, какие в них входят компоненты, и по специальным таблицам определить назначение данного сплава и его технологические параметры.

Маркировка сплавов на примере оловянных бронз

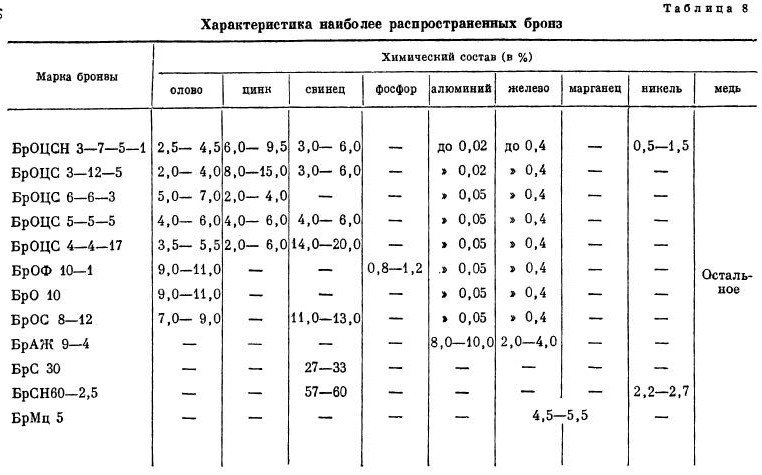

Некоторые марки оловянных бронз показаны в приведенной ниже таблице. Здесь же можно найти важные технологические параметры сплава, а также область применения каждой конкретной марки бронз.

В данной таблице указан также способ литья бронз. «К» в соответствующем столбце означает, что литье производилось в кокиль, «П» – литье производилось в песчаную форму.

В столбце «марка» приведены наименования сплавов. «Бр» в названии марки обозначает бронзу, далее указываются присутствующие в сплаве легирующие компоненты.

Исходя из маркировок, видно, что в приведенных в таблице марках металла содержится олово. Некоторые помимо олова содержат цинк, свинец и фосфор.

Процентное соотношение компонентов бронз

Процентное соотношение элементов, также как и химический состав, закладывается в аббревиатуру марки сплава. В ней не указывается процентное содержание основного элемента – меди, но указывается содержание всех легирующих элементов в процентном соотношении.

К примеру, в марке БрО3Ц12С5 содержание компонентов такое:

олово – 3%;

цинк – 12%;

свинец – 5%;

остальные 80% приходятся на медь.

Количество процентов меди в сплаве оказывает влияние на его цвет. Чем больше меди, тем более яркий золотистый цвет имеет бронза. При содержании меди 50% цвет сплава станет белым, близким к цвету серебра. В соответствии с поставленными задачами можно получить различный цвет металла путем варьирования процентного соотношения легирующих элементов и меди.

Оловянная бронза[ | ]

Оловянная бронза

— сплав меди с оловом (медь преобладает), один из первых освоенных человеком сплавов металлов. Она обладает значительно большей, по сравнению с чистой медью (освоенной ранее бронзы), твёрдостью, достаточной прочностью и более легкоплавка. Открытие бронзы сыграло огромную роль в освоении металлов человеком. Олово в любых марках оловяннистой бронзы всегда является вторым по количеству и основным легирующим компонентом сплава (тогда как медь — первым); третье место отводится дополнительным добавкам: свинцу, цинку, мышьяку.

Оловянная бронза (кроме марок с низким содержанием олова — т. н. деформируемой бронзы

) с трудом поддаётся обработке давлением (ковка, штамповка, прокатка и пр.), резанию и заточке. Благодаря этому бронза в целом — литейный металл, и по литейным качествам не уступает любому другому металлу. Она обладает очень малой усадкой — 1 %, тогда как усадка латуней и чугуна составляет около 1,5 %, а стали — более 2 %. Поэтому, несмотря на склонность к ликвации и сравнительно невысокую текучесть, бронзы успешно применяют для получения сложных по конфигурации отливок, включая художественное литьё.

Бронзы обладают высокой антикоррозионной стойкостью и хорошими антифрикционными свойствами. Этим обусловливается применение бронз в химической промышленности для изготовления литой арматуры, а также в качестве антифрикционного материала в других отраслях.

Оловянные бронзы могут быть дополнительно легированы цинком, никелем, фосфором, свинцом, мышьяком и другими металлами. Цинка добавляют не более 10 % (в этом количестве он почти не изменяет свойств бронз, но делает их дешевле); бронза с добавлением цинка называется «адмиралтейской бронзой» и обладает повышенной коррозионной стойкостью в морской воде. Свинец и фосфор улучшают антифрикционные свойства бронзы и её обрабатываемость резанием и давлением.

Пушечная бронза

Пушечным металлом называют разновидность оловянной бронзы — сплав меди, олова и цинка, используемого для отливки орудий (89-86 % , 9-12 % , 2 % ). Пушечные бронзы содержат в два раза меньше олова против бронз колокольных.

Процесс литья

Литье бронзы начинается с подготовки рабочего места. Устанавливают подставку под опоку, тигель. Она делается из огнеупорного материала. Можно насыпать слой песка в поддон или воспользоваться металлической пластиной.

До загрузки измельченного лома в печь необходимо подготовить опоку. Ее хорошо прогревают, выдерживают минимум 2 часа при +600°C. Огнеупорный тигель при такой температуре начинает излучать желтоватое свечение. Пока прогретая форма остывает, приступают к плавлению измельченного лома.

Плавильню заполняют на 1/3 объема. С кусочками лома ставят в горячую печь, оставляют до полного плавления. Тигель или другую плавильную емкость устанавливают нагревать, когда температура в печи близка или достигла точки плавления бронзы. Оловянные бронзы становятся жидкими до 1000°C, безоловянные приходится прогревать дольше, у них точка плавления выше.

Когда вся бронз расплавится, ее оставляют в печи на 3-5 минут, чтобы расплав хорошо прогрелся, стал менее вязким. Затем плавильню достают щипцами или специальным крюком. Расплав готов. Пора приступать к изготовлению отливки.

Заливка бронзы в литейную форму

Расплавленный металл выливают в отверстие формы тонкой струйкой, бронза должна равномерно заполнить все пустоты. Она уплотняется под собственным весом. Чтобы горячая форма хорошо заполнялась, ее ставят на вращающуюся подставку с ручным или электрическим приводом. Такая хитрость необходима для получения качественного литья. Если заливать бронзу спокойно, углы отливки будут закругленными. Раскручивают форму с горячим расплавом в процессе заполнения. Когда бронза схватится, форму литья уже не изменить. В заводских условиях используют технологические центрифуги. В домашних условиях умельцы делают подобие промышленных установок на базе отслуживших стиральных машин.

Придавать сплаву движение необходимо при изготовлении небольших сложных отливок. Бронзовому расплаву не хватит собственного веса для заполнения всех пустот. Он будет застывать неравномерно, на поверхности литья возникнут раковины, складки.

Как сделать форму для литья

Самостоятельное изготовление литейной формы начинается с подбора корпуса, куда свободно войдет будущая отливка и останется свободным половина пространства. Это может быть жестяная банка или специально изготовленная емкость. Традиционно размер опоки в 1,3–1,5 раза превышает габариты отливки. Такое соотношение необходимо, чтобы песчано-глиняная смесь образовала равномерный слой со всех сторон детали. Наполнитель для опоки делается из материалов, способных сохранять тепло. Литая заготовка будет качественной только при постепенном остывании.

Технологии производства

Плавка на основе чушек

Плавка по такой технологии включает 4 этапа: загрузка, расплавление, перегрев, рафинирующе-дегазирующая обработка.

Важным условием плавки вне зависимости от того, какой тип печи используется, является минимальный срок процедуры. Чем меньше время плавки, тем меньше риск насыщения сплава газами и ниже угар цветного металла.

1. Загрузка – для этого используют графито-шамотные или графито-карборудные тигли. Перед использованием их просушивают и прокаливают.
2. Расплавление начинают с плавки меди, которую загружают по частям или полностью. Медь плавят как можно быстрее под слоем древесного угля. Добавляют фосфористую медь. Добавка фосфора обеспечивает получение жидких фосфатов, которые удалять из сплава значительно легче. После этого в тигли вводят олово и другие компоненты сплава, если они предусмотрены по рецептуре.
3. Перегрев – расплав нагревается до 1150–1200 С. Оловянную бронзу выплавляют с покровом древесного угля или угля с солями. Если исходное сырье загрязнено кремнием, магнием, алюминием используют жидкие солевые флюсы.
4. Дегазация – очистка от газовых примесей в основном от водорода. Для этого применяют продувку расплава осушенным аргоном или азотом. Время процедуры составляет от 3 до 10 минут в зависимости от величины печи.

Как правило, в процесс изготовления включается этап модифицирования с целью улучшения механических свойств бронзы. Методы определяются составом продукта и его назначением.

Литниковые системы

Медные сплавы создают довольно высокое металлостатическое давление, поэтому отливка из бронзы включает ряд особенностей. Привычные песчаные формы для медных сплавов не годятся, поэтому используют формовочные смеси с повышенным содержанием глины.

Заливка формы осуществляется при температуре в 1100–1200 С. При этом может появиться металлизированный пригар, который сложно удалить. Риск тем выше, чем больше содержание фосфора в бронзе и чем выше температура отливки. Отказаться от добавки фосфора нельзя: вещество повышает жидкотекучесть сплава, что, в свою очередь, обеспечивает плотность отливки и малую усадку. Так что проблему решают добавлением к формовочной смеси углеродсодержащих компонентов – сланцевых смол, например.

Для отливки применяют специальное оборудование – литниковые системы. Выбор температуры процесса зависит от конструкции системы, также как и от массы и конфигурации отливки.

Чтобы обеспечить высокую плотность отливок применяют метод направленного затвердевания при помощи холодильников. Скоростное охлаждение уменьшает пористую зону и увеличивает толщину литейной корки.

О плавке бронзы из латуни поведает данное видео:

Литье в металлические формы

Этот метод чаще используется для получения отливок из оловянной бронзы. Основное отличие – применение металлических форм для литья – кокиль. Это обуславливает более высокую скорость затвердевания, соответственно, высокую плотность отливки.

Кокиль отливают из чугуна, стержни изготавливают из стали. Сложные полости выполняют при помощи оболочковых песчаных стержней. Перед заливкой форму смазывают смесью машинного масла с 6% графита.

Заливку осуществляют в формы, предварительно нагретые до 150–250 С. Отливки извлекают из формы как только последние приобрели достаточную механическую прочность, таким образом уменьшается усадочное напряжение.

Центробежное литье

Используют для этого горизонтальные центробежные машины, в которых стальная изложница размещается на нескольких роликовых опорах. Отливка производится в изложницу, снаружи последняя охлаждается водой.

Мелкие детали отливают на машинах консольного типа.

Особенности производства

Процесс выплавки происходит следующим образом:

• печь выводят на требуемый температурный режим, затем в неё помещают тигель с сырьём (медью);
• во избежание раскисления металла после расплавления, в него добавляют плавень (древесный уголь);
• когда металл в полном объёме расплавится и прогреется, в него вводят фосфористую медь, которая является кислотным катализатором;
• далее в расплавленный металл вводят легирующие элементы и связующие (лигатуры), после этого полученный состав тщательно перемешивается;
• окончательной операцией является разливка металла, но перед её совершением в расплав ещё раз добавляют фосфористую медь для предотвращения возникновения окислов.

На всех этапах выплавки бронзы особенно тщательно необходимо следить за соблюдением температуры плавления. Следует также правильно дозировать количество легирующих веществ и лигатуры, добавляемых в сплав.

Плюсы и минусы

Чтобы оценить бронзовый сплав, необходимо поговорить о его сильных и слабых сторонах.

Плюсы:

1. Наличие смесей с разными видами металлов и дополнительных компонентов позволяет использовать их в различных направлениях промышленности.
2. Создание сплавов с разными характеристиками. Можно варьировать соотношение и процентное содержание легирующих компонентов.
3. Материал можно перерабатывать повторно.
4. Высокий показатель упругости.
5. Устойчивость к коррозии, воздействию кислот и щелочей.

Недостаток — высокая стоимость бронзовых сплавов. Из-за этого покупатели часто отдают предпочтение другим материалам.

Использование[ | ]

Бронза используется в современном машиностроении, ракетной технике, авиации, судостроении и других отраслях промышленности. Благодаря устойчивости к механическому истиранию и высокой коррозионной стойкости бронзовая продукция применяется для изготовления деталей машин и приборов, участвующих в подвижных узлах в процессе трения. Детали из бронзы требуют периодической замены, то есть являются расходными. Из безоловянных бронзовых сплавов изготавливают прокат для составляющих химических приборов, регулирующей арматуры отопительных систем и трубопроводов другого назначения.

Бронзу используют для литья скульптур и памятников, так как материал долговечен, не подвергается атмосферным влияниям и устойчив против механических повреждений. Изделия высокохудожественных форм в театрах, дворцах, залах (люстры, торшеры, канделябры) также изготавливаются из бронзы.

Выпускают ли сейчас бронзовые деньги?

Такие монеты в ходу в более чем трёх десятках стран. В их числе Мексика, Сингапур, Украина, Иран, Танзания, Уругвай, Новая Зеландия. В некоторых странах бронзовым делают только покрытие монеты или её внешнее кольцо (Канада, ЮАР, Иордания, Венесуэла и др.).

В СССР с 1926 года и до распада страны бронзовыми были монеты в 1, 2, 3 и 5 копеек. До введения евро бронзовые денежки «ходили» в ряде европейских стран. Бронзовой была и 50-рублёвая российская монета 1993 года.

Бронза – «монетный» материал: твёрдый, довольно лёгкий и недорогой. Последнее делает её особенно выгодной для государства: затраты на производство невелики. Отпадает нужда следить за её вывозом за границу – это не золото, не серебро. Чтоб уменьшить вес и себестоимость, монеты обычно чеканят из алюминиевой бронзы. К тому же, она прочнее, устойчивей к коррозии и золотисто-жёлтого цвета.

Характеристики бронзы

Технологические характеристики

По своим технологическим свойствам бронзы могут быть:

• Деформируемые или легко поддающиеся механическому воздействию. Такими свойствами обладают сплавы, содержащие не более 6% олова. Их пластичность позволяет производить штамповку, ковку и изготавливать рифленые бронзовые материалы. Именно из деформируемых сплавов делают бронзовую проволоку, ленту и листы и т.п.;
• Литейные – рассчитанные на фасонное литье. Из таких литейных бронз на основе меди и олова изготавливают машинные детали, которые могут работать в морской воде, а также шестеренки и вкладыши для подшипников.

Теплопроводность бронзовых сплавов

Если говорить о теплопроводности, то она падает с введением легирующих добавок. Несмотря на то, что медь очень хорошо проводит тепло, ее сплавы с другими компонентами теряют больший процент этого показателя. Невысокая теплопроводность делает бронзу непригодной для узлов трения, сварочных электродов и прочих элементов, где требуется быстра отдача и отвод тепла. Однако, низколегированные бронзовые сплавы близки по теплопроводности к меди.

Свойства бронзы

Если провести сравнение с латунью, то бронза характеризуется более высокой коррозионной стойкостью, прочностью и антифрикционными свойствами. Она довольно стойкая на воздухе, в соленой воде, углекислых растворах и растворах многих органических кислот. Большинство видов бронзы поддаётся сварке и пайке твёрдыми и мягкими припоями.

В зависимости от количества добавок цвет бронзы может быть от красного до белого. Рассмотрим, как легирующие элементы влияют на свойства бронзы. Олово, никель, кремний и алюминий увеличивают прочность, стойкость к коррозии, а также упругие свойства бронз. В сочетании со свинцом, цинком и фосфором повышаются и антифрикционные свойства. Никель и железо значительно измельчают зерно и увеличивают температуру рекристаллизации. Кремний и марганец увеличивают жаростойкость. Хром, цирконий и бериллий повышают жаропрочность сплавов и немного снижают электропроводность.

Давайте вкратце ознакомимся с наиболее часто используемыми видами бронзы.

• Бериллиевая бронза является лидером по показателю твёрдости среди других сплавов меди. В закалённом состоянии обладает хорошей пластичностью, технологичностью, а в состаренном состоянии – высокими механическими свойствами. Дополнительно повысить уровень механических свойств можно при помощи пластической деформации перед старением. Из бериллиевой бронзы изготавливают пружины, мембраны и инструменты.
• Алюминиевая бронза характеризуется высокой плотностью, устойчивостью к агрессивным факторам окружающей среды и химическим элементам, хорошей стойкостью к морской воде. Такой вид бронзы поддаётся обработке режущими инструментами. Из неё изготавливают ленты и полосы труб.
• Кремнецинковая бронза позволяет изготавливать изделия сложных форм, за счёт повышенной текучести в расплавленном состоянии. Такая бронза обладает высокой степенью сопротивления сжатия и не искрит при механических воздействиях.
• Свинцовистая бронза обладает отличными антифрикционными свойствами, хорошо противостоит ударным нагрузкам, а также отличается высокой прочностью и тугоплавкостью. Применяется она для сильно нагруженных подшипников.
• Оловянная бронза обладает всеми указанными выше свойствами и является наиболее широко применяемой в современной промышленности.

Классификация

Чаще всего их делят на категории по трем критериям – химическому составу, способу обработки и структуре.

По химическому составу, в зависимости от наличия олова:

• Оловянные;
• Безоловянные.

Вторые, в свою очередь, бывают:

• Алюминиевые;
• Кремнистые;
• Марганцовистые.

Также существуют марки бериллиевой бронзы, свинцовистой и другие. Это зависит от присутствия легирующих элементов.

По технологическим свойствам (способу обработки):

• Обрабатываемые давлением (деформируемые);
• Литейные.

По структуре:

• Однофазные – состоят из кристаллов твердого раствора одного вида;
• Двухфазные – присутствуют кристаллы двух разных фаз.

Бронзовые сплавы

Фосфорная бронза (или оловянная бронза)

Этот сплав обычно имеет содержание олова от 0.5% до 1.0% и диапазон фосфора от 0.01% до 0.35%. Эти сплавы отличаются своей вязкостью, прочностью, низким коэффициентом трения, высоким сопротивлением усталости и мелким зерном. Некоторые типичные области применения этого бронзового сплава — электрические изделия, сильфоны, пружины, шайбы, коррозионно-стойкое оборудование.

Алюминиевая бронза

Он имеет диапазон содержания алюминия от 6% до 12%, содержания железа 6% и содержания никеля 6%. Эти комбинированные присадки обеспечивают повышенную прочность в сочетании с превосходной устойчивостью к коррозии и износу. Эта бронза обычно используется в производстве судового оборудования, подшипников скольжения и насосов или клапанов, которые работают с агрессивными жидкостями.

Кремниевая бронза

Это сплав, который состоит как из латуни, так и из бронзы (красной кремниевой латуни и красной кремниевой бронзы). Обычно они содержат 20% цинка и 6% кремния. Guinea Gold обладает высокой прочностью и устойчивостью к коррозии и обычно используется для стержней клапанов. Красная бронза очень похожа, но в ней меньше цинка. он обычно используется при производстве компонентов насосов и клапанов.

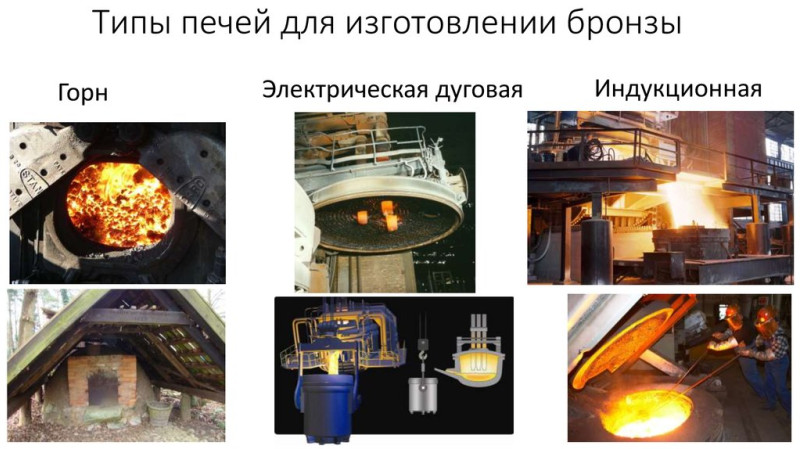

Получение бронзы

Следующим разделом, который мне был интересен не менее, чем предыдущие, оказался про создание сплава. Он оказался довольно занимательным, ведь процесс производства определяет качество полученного металла.

Существует несколько видов технологии этого процесса.

Классический

Медь и дополнительные элементы плавят во вращающихся втулках из чугуна или стали

При этом способе, обращают внимание на плавку безоловянных сплавов. Во время неё должны чётко контролироваться температура и однородность расплава, который заливают в форму

Плавление в электрических индукционных печах

Применяя данный способ, используют древесный уголь. Им создают кремнистые и бериллиевые сплавы. В итоге получают слитки, идущие на дальнейшую переработку.

Если рассмотреть последний способ подробнее, то он выглядит следующим образом:

1. Разогревают печь и засыпают в неё уголь. Если он отсутствует, используют флюс.
2. Заполняют печь медью. Она расплавляется.
3. Далее её раскисляют фосфористой медью.
4. Содержимое печи насыщают легирующими примесями, равномерно увеличивая температуру отжига.
5. Перемешивают получившийся расплав и продолжают его нагрев.
6. Производят повторное раскисление, а затем отливку в формы.
7. Формы проходят пресс-обработку.
