Как правильно варить полипропиленовые трубы и фитинги

Сварка труб электросваркой плавящимся и неплавящимся электродами

Эффективнее всего проводить сварку технологических трубопроводов электродом вручную или посредством автомата. Это может быть методика работы плавящимся или неплавящимся электродом (аргонно-дуговая сварка). Технология сварки труб реализуется в три основных этапа:

1. Подготовительный, который делится на две части – подготовка мастера и подготовка материала. К подготовке сварщика стоит отнестись очень ответственно, так как от этого зависит его безопасность. Обязательно нужно подготовить спецодежду и защитную маску для глаз, чтобы предотвратить ожог яркими искрами. Под подготовкой деталей имеется в виду тщательная зачистка труб под сварку от коррозии, краски и загрязнений. Перед ручной дуговой сваркой трубопроводов нужно хорошо металлической щеткой или наждачной бумагой обработать стыки и площадь, прилегающую к ним. Если этого не сделать, то могут быть «пробелы» в самом шве, так как материал «не перехватится» на загрязненную трубу.
2. Сварочный процесс. Когда все готово, можно начинать. Самое основное в дуговом способе ( вне зависимости вручную она проводится или инвертором) это удержать дугу. Сначала необходимо зажечь электрод и возбудить дугу. Затем полноценно производится шов. Его тип выбирается непосредственно мастером в процессе работы. На способ ведения электрода и на технологию сварки трубопровода в целом влияет множество факторов – расположение труб, материал их изготовления, предпочтения сварщика.
3. Проверка качества работы. Когда шов готов (не стоит забывать оббивать шлак, который образуется над ним в виде валика), можно запустить коммуникацию на предмет контроля качества соединения.

Технология сварки водопровода, газопровода и других инженерных коммуникаций практически одинаковая

Важно соблюдать последовательность действий и учитывать виды швов в разных положениях, так как от умения их варить и будет зависеть качество коммуникации

Как подготовиться: частые ошибки и советы

Для создания герметичного соединения рекомендуется придерживаться нескольких советов:

• тщательно подготавливаться к процедуре;
• трубы следует ровно разрезать, торцевать и центровать;
• при работе со сварочным аппаратом придерживаться инструкции от производителя.

Наиболее распространенные ошибки, допускаемые мастерами:

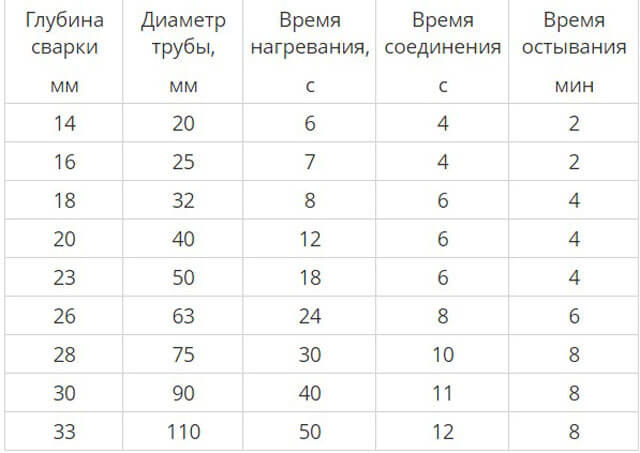

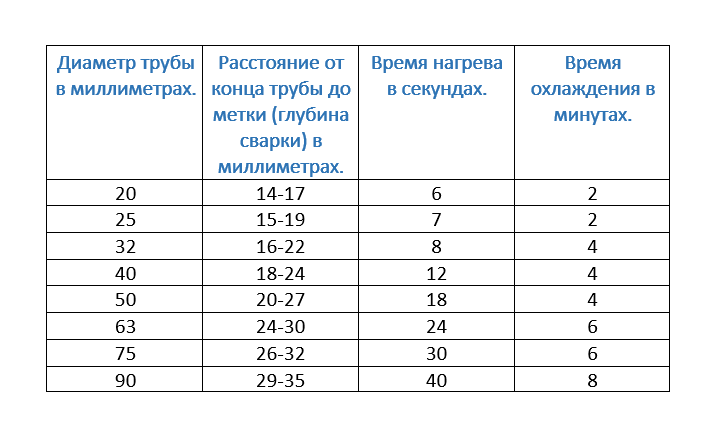

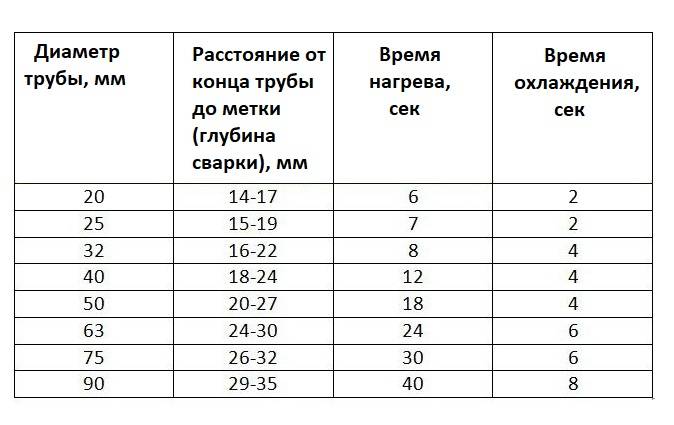

• погружение элементов на слишком большую или малую глубину, в результате чего конец трубы загибается или не прогревается полностью;
• неправильный расчет времени нагревания;
• отсутствие или некорректная центровка;
• превышение допустимого времени остывания;
• нарушение 90-градусного угла при резке.

Способы сваривания

При прокладке стальных трубопроводов используется несколько видов сварки. Можно выделить такие:

• газосварка для соединения трубопроводов внутридомовых магистралей из стальных труб небольшого диаметра;
• ручная электродуговая сварка (второй по популярности тип сварки стальных трубопроводов и конструкций из них);
• электрическая автоматическая или полуавтоматическая сварка;
• аргоновая сварка неплавящимся электродом для соединения стальных трубопроводов (применяется достаточно редко и только в заводских условиях).

Каждый из способов сварки имеет свои особенности. В некоторых случаях для стальных труб применяют резьбовое соединение. Однако оно менее надежно, особенно если речь идет о технологических магистралях.

Ошибки при сварке

Сварка пластиковых труб своими руками, особенно у новичков, приведет к появлению ряда ошибок

Мы выбрали самые частые, чтобы вы могли понимать, как сваривать детали правильно, на что следует обратить внимание

1. Грубая подготовка – наиболее простая и частая оплошность. Неправильное формирование кромки, грязь, вода и жир в месте сварки труб из полипропилена и подобное пренебрежение подготовкой приводит к тому, что место соединения теряет свою монолитность.
2. Ошибки позиционирования – дефекты, которые возникают при сборе. Это попытки провернуть деталь после сбора, попытки удалить наплывы во время сбора. Все это означает остывание деталей с последующим снижением качества сварного шва.
3. Неправильный материал. Здесь мы обращаемся к особенностям сварки пп труб. Полипропилен от различных производителей может иметь разную температуру плавления, а значит одна из деталей может быть недогрета или перегрета. Также такая проблема возникает при попытках сварить две трубы различного диаметра.
4. Некачественная сборка – сюда следует отнести чрезмерное давление при сборе, недостаточное давление, увеличение промежутка между снятием изделия с аппарата для сварки и сбором.

Все описанные проблемы встречаются довольно часто и в своем большинстве появляются из-за обычной халатности проявленной сварщиком. Избежать проблем поможет инструкция по сварке полипропиленовых труб, представленная выше, пробная попытка варить стандартные соединения и обработка полипропиленовых труб в труднодоступных местах.

Основные виды сварки

Существует много разновидностей сварочных операций. Сварка водопроводных труб подразделяется на несколько важных групп:

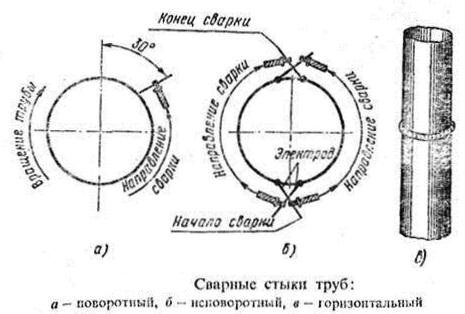

Сварные стыки труб.

1. Термический метод.

Технология подобным методом включает в себя все известные разновидности сварочного процесса, выполняемого давлением:

• дуговая;
• газовая:
• плазменная;
• электронно-лучевая;
• лазерная;
• индукционная.

1. Термомеханический метод.

В настоящее время используются следующие виды:

• контактная стыковая;
• с магнитоуправляемой дугой.

1. Механический метод.

Известны только два способа:

Виды соединения труб.

• трением;
• взрывом.

В зависимости от питания сварка трубопроводов подразделяется на:

• дуговую;
• газовую;
• плазменную;
• лазерную.

Формирование разного соединения может иметь несколько видов:

• свободный;
• принудительный.

В зависимости от метода защиты сварочной зоны можно выделить следующие особенности:

• под флюсом:
• в среде защитных газов;
• применение специальной электродной проволоки, имеющей собственную защиту.

Степень механизации тоже влияет на виды используемой сварочной операции. Она может быть:

Схема сварочного электрода.

• ручной;
• механизированной;
• автоматизированной;
• роботизированной.

Чтобы варить большие трубопроводы, чаще всего пользуются дуговой сваркой. Большое количество стыков при этом выполняет автоматическая сварка. Применение ручных операций необходимо, только если стык имеет все возможные положения в пространстве:

• нижнее;
• потолочное;
• вертикальное.

Скорость перемещения электрода составляет не более 15 м/ч.

Соединения, не требующие сварки

Детали трубопровода соединяют без применения сварочного аппарата. Такой способ позволяет монтировать системы водоснабжения независимо от наличия электрической сети.

Магистрали без сварки соединяют следующим образом:

1. Фланцами. На краях детали перпендикулярно поверхности расположены выступы. В них изготовлены отверстия для монтажа крепежных элементов. Для стяжки используются болты с гайками. При стыковке металлических труб отверстия совпадают. Болтами плотно притягивают фланцы соседних деталей. Чтобы обеспечить герметичность соединения металлических труб без сварки, между выступами устанавливают уплотнитель.
2. Муфтами Гебо. Фитинг позволяет зажать трубу необходимого диаметра независимо от состояния ее торцов. Герметичность обеспечивается уплотнительным кольцом. Чтобы соединить металлические трубы без сварки с помощью такого метода, не требуется специализированный инструмент. Достаточно гаечных ключей.
3. Хомутами. Способ применяется при порыве трубы. Хомут накладывается на поврежденный участок. При стяжке приспособления эластичная прокладка прижимается к месту порыва.
4. Ремонтными обоймами. Приспособление состоит из двух частей, соединенных резьбовыми крепежными элементами. Герметичность достигается установкой эластичного уплотнителя.
5. Фитингами. Можно зажать трубу системы водоснабжения независимо от состояния ее торцов.

Способ монтажа подбирают отдельно для каждого случая. Для правильной сборки следует четко соблюдать технологию установки деталей.

Какие трубы можно сваривать

Трубы выпускают из различного пластика: ПВХ, полиэтилена, пропилена. Металлопластиковые трубы дополнительно армируют алюминием, их монтируют резьбовыми соединениями. Пластиковые трубопроводы диаметром от 20 до 40мм сваривают враструб бытовым оборудованием, работающим от сети 220 вольт. Для сварки ПХВ труб большого диаметра чаще используют профессиональные цилиндрические паяльники.

При самостоятельном выборе комплектующих для трубопровода ориентируются на маркировку «PN». Для теплосистем, трубопроводов горячего водоснабжения выбирают пластиковый прокат с маркировкой:

• PN20, они эксплуатируются при температуре от +80 до +95˚С;
• PN25, допускается температура теплоносителя свыше +95˚С.

Для ХВС выбирают трубы и соединительные элементы с маркировкой PN10 (рабочая температура не выше +40˚С) и PN16 (допустимый нагрев до +60˚С).

Способы сварки труб

Для сварного соединения труб чаще применяют три способа:

Электродуговая бывает трех видов:

— ручная с использованием плавящихся электродов;

— с применением полуавтомата в среде углекислого газа, дуга создается тугоплавким электродом, для наплавочного слоя используют присадочную проволоку;

— под слоем флюса, его наносят на прокат с защитными покрытиями.

• Электрошлаковая, благодаря толстому слою шлака шов не окисляется.
• Газовая, нагрев обеспечивается сжиганием ацетилена, поступающего в рабочую зону из горелки.

Еще бывает контактная, ультразвуковая, термомеханическая сварка.

Газовая сварка

Метод применим в полевых условиях, когда магистрали прокладывают вдалеке от источников тока или когда нельзя сварить трубы электросваркой: прокат нельзя повернуть, прокрутить при образовании соединения. Наполненность швов при газовой выше, чем при электродуговой. Металл меньше подвергается температурному воздействию, риск возникновения внутренних напряжений в металле незначительный.

При сварке труб газом используют ацетилен или газогенератор, температура в рабочей зоне выше при сгорании баллонного ацетилена. Присадочная проволока марки UTP подается так, чтобы она ложилась на раскаленный металл. Для стыкового соединения 3-х мм стенок разделки кромок не требуется, у толстостенного проката кромки срезают под углом.

Оцинкованный монтируют с применением флюса HLS-B, концентрацию кислорода в газовой смеси увеличивают. После работы дополнительная противокоррозионная защита швов не проводится.

Метод ручной дуговой электросварки

Чтобы правильно варить трубу электросваркой, нужно учитывать технологию. Число проходок зависит от толщины проката, состав электродов и обмазки подбирают под вид марки проката. При сварке труб большого диаметра перед нанесением последующего слоя с металла сбивают окалину, проковывают соединение. Направленность наплавки меняют – четные швы делают противоположно нечетным. Многое зависит от первого соединения, он делается не спеша, при контроле валика проверяют металл на трещины. При обнаружении дефектов участок неровного шва вырубается, на его месте создается новый со смещением от 15 до 30 мм. Для финишного слоя выбирают электроды с толстой обмазкой.

Как соединить трубы без сварки?

Способов подключения труб к основной магистрали без задействования сварки существует несколько. Одни из них относят к числу неразъемных, разобрать которые без разрушения трубопровода практически невозможно. Другие представляют собой разъемные сочленения, которые без особого труда демонтируются, а в случае необходимости и собираются повторно.

Выбор варианта зависит от того, из какого материала произведена труба.

Соединить трубы без сварки, не имея при этом особых навыков – посильная задача даже для начинающего мастера; нужно лишь строго соблюдать инструкцию монтажа

Весь трубный прокат делится на две основные группы:

• жесткий – трубы, выполненные из чугуна, меди и стали;
• гибкий – изделия выполнены из полимерных материалов (полипропилена, металлопластика, полиэтилена).

В основе такого разделения лежит необходимость задействования большей площади зацепления в момент соединения деталей полимерных конструкций. Для сравнения: врезку труб из металла можно выполнить в ограниченных условиях, задействуя минимальную площадь зацепления состыковываемых деталей.

Галерея изображений

Фото из

Врезка в трубу при подключении дополнительных веток

Узлы подключения линий для бытовой техники

Использование ароматуры при проведени врезки

Фитинги с угловыми патрубками

4 Нормативная база сварки встык

Как видно из , до недавнего времени в России была значительная неразбериха с технологией стыковой сварки, поскольку несколько действующих нормативных документов давали собственную ее трактовку, и потому большинство сварщиков предпочитали доверять стройной немецкой технологии DVS. А требования к оборудованию стыковой сварки в России вообще не были определены никаким нормативом.

С начала 2013 г. в РФ начали действовать сразу два нормативных документа:

• ГОСТ Р 55276 – на технологию стыковой сварки ПЭ труб при монтаже водопроводов и газопроводов, на основе перевода международного стандарта ISO 21307;
• ГОСТ Р ИСО 12176-1 – на оборудование для стыковой сварки, на основе перевода международного стандарта ISO 12176-1.

Принятие ГОСТа на оборудование было безусловно полезным. К сожалению, это не значит, что самое низкосортное импортное оборудование сразу отсеялось. Но, во всяком случае, немногочисленные Российские производители оборудования теперь вынуждены работать над качеством, а потребитель получил подсказку по оценке качества приобретаемого оборудования.

ГОСТ на технологию стыковой сварки навел относительный порядок. Во всяком случае, привел к единообразию технологии стыковой сварки ПЭ труб на территории РФ. Но проблемы остались.

ВАЖНО! ГОСТ Р 55276 наряду с традиционным режимом сварки при низком давлении (схожа с DVS 2207-1 и старыми Российскими нормативами) узаконил режим сварки полиэтиленовых труб при высоком давлении, которая раньше применялась только в США. Этот режим предъявляет повышенные требования к оборудованию, зато позволяет заметно сократить время сварочного цикла

ВАЖНО! ГОСТ Р 55276 вряд ли годится для непосредственного использования на стройплощадке, поскольку ориентирован не на сварщика, а на разработчика технологической карты сварки полиэтиленовых труб. ВАЖНО! ГОСТ Р 55276 не решил проблему ограничений, которыми страдали старые Российские нормативы и по сей день страдают все иностранные нормативы

Во-первых, допустимый диапазон температур воздуха от +5 до +45°С, в то время как огромная часть территории РФ вынуждена начинать сварку когда болота замерзнут. Во-вторых, максимальная толщина стенки труб 70 мм, в то время как толщина стенки фактически производимых труб давно перевалила за 90 мм. И в-третьих, материал труб – только традиционный полиэтилен низкого давления (ПНД) с показателем текучести расплава не ниже 0,2 г/10 мин (при 190/5), в то время как для производства труб большого диаметра давно используются нестекающие марки полиэтилена среднего давления с ПТР ниже 0,1 г/10 мин (при 190/5). Для условий, выходящих за проверенные рамки температуры воздуха и толщин стенок, некоторые производители рассчитали технологию сварки полиэтиленовых труб путем экстраполяции действующих нормативов, но эта теоретическая технология пока не проверена долгосрочными испытаниями. Для нестекающих марок полиэтилена технологии сварки труб нет даже в теории. В итоге в условиях, выходящих за ограничения проверенной технологии, в России выполняется около 80% всех сварок!

ВАЖНО! ГОСТ Р 55276 не решил проблему ограничений, которыми страдали старые Российские нормативы и по сей день страдают все иностранные нормативы. Во-первых, допустимый диапазон температур воздуха от +5 до +45°С, в то время как огромная часть территории РФ вынуждена начинать сварку когда болота замерзнут

Во-вторых, максимальная толщина стенки труб 70 мм, в то время как толщина стенки фактически производимых труб давно перевалила за 90 мм. И в-третьих, материал труб – только традиционный полиэтилен низкого давления (ПНД) с показателем текучести расплава не ниже 0,2 г/10 мин (при 190/5), в то время как для производства труб большого диаметра давно используются нестекающие марки полиэтилена среднего давления с ПТР ниже 0,1 г/10 мин (при 190/5). Для условий, выходящих за проверенные рамки температуры воздуха и толщин стенок, некоторые производители рассчитали технологию сварки полиэтиленовых труб путем экстраполяции действующих нормативов, но эта теоретическая технология пока не проверена долгосрочными испытаниями. Для нестекающих марок полиэтилена технологии сварки труб нет даже в теории. В итоге в условиях, выходящих за ограничения проверенной технологии, в России выполняется около 80% всех сварок!
