Сплавы меди с цинком, оловом, содержание меди в сплавах

Технологии производства

Плавка на основе чушек

Плавка по такой технологии включает 4 этапа: загрузка, расплавление, перегрев, рафинирующе-дегазирующая обработка.

Важным условием плавки вне зависимости от того, какой тип печи используется, является минимальный срок процедуры. Чем меньше время плавки, тем меньше риск насыщения сплава газами и ниже угар цветного металла.

Загрузка – для этого используют графито-шамотные или графито-карборудные тигли. Перед использованием их просушивают и прокаливают.
Расплавление начинают с плавки меди, которую загружают по частям или полностью. Медь плавят как можно быстрее под слоем древесного угля. Добавляют фосфористую медь. Добавка фосфора обеспечивает получение жидких фосфатов, которые удалять из сплава значительно легче. После этого в тигли вводят олово и другие компоненты сплава, если они предусмотрены по рецептуре.
Перегрев – расплав нагревается до 1150–1200 С. Оловянную бронзу выплавляют с покровом древесного угля или угля с солями. Если исходное сырье загрязнено кремнием, магнием, алюминием используют жидкие солевые флюсы.
Дегазация – очистка от газовых примесей в основном от водорода. Для этого применяют продувку расплава осушенным аргоном или азотом. Время процедуры составляет от 3 до 10 минут в зависимости от величины печи.

Как правило, в процесс изготовления включается этап модифицирования с целью улучшения механических свойств бронзы. Методы определяются составом продукта и его назначением.

Литниковые системы

Медные сплавы создают довольно высокое металлостатическое давление, поэтому отливка из бронзы включает ряд особенностей. Привычные песчаные формы для медных сплавов не годятся, поэтому используют формовочные смеси с повышенным содержанием глины.

Заливка формы осуществляется при температуре в 1100–1200 С. При этом может появиться металлизированный пригар, который сложно удалить. Риск тем выше, чем больше содержание фосфора в бронзе и чем выше температура отливки. Отказаться от добавки фосфора нельзя: вещество повышает жидкотекучесть сплава, что, в свою очередь, обеспечивает плотность отливки и малую усадку. Так что проблему решают добавлением к формовочной смеси углеродсодержащих компонентов – сланцевых смол, например.

Для отливки применяют специальное оборудование – литниковые системы. Выбор температуры процесса зависит от конструкции системы, также как и от массы и конфигурации отливки.

Чтобы обеспечить высокую плотность отливок применяют метод направленного затвердевания при помощи холодильников. Скоростное охлаждение уменьшает пористую зону и увеличивает толщину литейной корки.

О плавке бронзы из латуни поведает данное видео:

Литье в металлические формы

Этот метод чаще используется для получения отливок из оловянной бронзы. Основное отличие – применение металлических форм для литья – кокиль. Это обуславливает более высокую скорость затвердевания, соответственно, высокую плотность отливки.

Кокиль отливают из чугуна, стержни изготавливают из стали. Сложные полости выполняют при помощи оболочковых песчаных стержней. Перед заливкой форму смазывают смесью машинного масла с 6% графита.

Заливку осуществляют в формы, предварительно нагретые до 150–250 С. Отливки извлекают из формы как только последние приобрели достаточную механическую прочность, таким образом уменьшается усадочное напряжение.

Центробежное литье

Используют для этого горизонтальные центробежные машины, в которых стальная изложница размещается на нескольких роликовых опорах. Отливка производится в изложницу, снаружи последняя охлаждается водой.

Мелкие детали отливают на машинах консольного типа.

Бронзовые сплавы и их разновидности

По способу обработки бронзовые сплавы делятся:

Деформируемая бронза. Для изготовления деталей из них применяют такие технологические операции как ковка, протяжка, резание, фрезерование.
Литейная бронза. Детали из такого сплава производятся методами металлургии.

Исходя из химического состава бронза подразделяется:

Оловянная. В своем составе она содержит от 3,5 до 7% олова. Сплав обладает повышенными значениями предела прочности (свыше 40 кг/мм2) и упругости после предварительной обработки давлением. Такая бронза имеет высокие литейные свойства. Усадка сплава составляет 1%, что сравнимо с аналогичным показателем литейных чугунов. Жидкотекучесть металла позволяет получать отливки с толщиной стенки 1 мм. Единственный недостаток, которым обладает сплав, — это образование микропористости во время кристаллизации отливки.
Безоловянная. Сюда входят сплавы, химический состав которых не содержит дорогостоящего олова. Его заменяют более доступные металлы.

Металлургия предлагает огромный выбор безоловянных бронз и выделяет следующие их разновидности:

Алюминиевая бронза (Бр.А5, Бр.АЖ 9-4) отличается наибольшей пластичностью среди всех видов бронзовых сплавов. Относительный коэффициент удлинения составляет 60%. Литейные свойства ниже, чем у оловянных бронз, но при этом данный состав сплава не образует микропор. Предел прочности находится в пределах 50-60 кг/мм2. Сплав коррозионно устойчив к морской воде. Добавление в состав сплава никеля, железо и фосфора позволяет улучшить физические свойства бронзы.
Кремнистая (Бр. Кмц 3-1) выделяется устойчивостью работы в условиях щелочной среды и низких температур. Для повышения прочностных характеристик металла его химический состав легируют марганцем и дополнительно обрабатывают холодной деформацией.
Берилловая (Бр.Б2) имеет высокие показатели прочности (до 110 кг/мм2), коррозионностойкости и электропроводности. Это единственные бронзовые сплавы способные упрочняться термической обработкой: закалкой и искусственным старением. Из недостатков можно выделить высокую цену на бериллий. По этой причине данная бронза применяется только в изготовлении высоко ответственных узлов.

Применение бронзы

Ввиду всех вышеперечисленных качеств и достоинств бронза нашла широкое распространение в разных типах промышленности:

В машиностроении бронза ценится за счет двух основных свойств: высокий коэффициент трения по стали и коррозионностойкость. Исходя из этого сплав активно используется для изготовления гаек нажимных винтов, работающих в условиях воздействия агрессивных сред, вкладок и втулок механизмов, подшипников скольжения, шестерней, элементов червячной передачи, уплотнительных колец.
В электронике применяется берилловая бронза для производства интегральных схем, оптико-волоконных приборов, пружинных контактов, измерительной аппаратуры.
В судостроении бронзу используют как материал деталей, работающих в морской воде.
Бронза безразлична к перепадам температур. Сплав устойчив к воздействию хлора и снижает активность вредных для человека микроорганизмов. В связи с этим бронза активно используется в оборудовании для сантехники. Из данного сплава изготавливают фитинги для разводки трубопровода, шаровые краны, штуцера, ниппеля, накидные гайки.
Высокие литейные качества позволили применять бронзу в сфере искусства. Многие знаменитые скульптуры и памятники выполнены из нее. Среди них статуя «Писающий мальчик» в Брюсселе, скульптура «Мыслитель» в Париже и прочее.
Бронза широко используется в изготовлении предметов быта и фурнитуры. Причиной служит эстетичный внешний вид сплава, подчеркивающий индивидуальность интерьера. Сюда входит изготовление пепельниц, подсвечников, держателей полотенец, петлей и ручек дверей и т. д.

Классификация бронзы

По химическому составу различают:

По технологическому признаку бронзы делятся на:

Деформируемые – хорошо поддающиеся механической обработке: штамповке, рифлению, ковке. Содержание олова в них не более 6%, что обеспечивает необходимую пластичность. Из деформируемых оловянных бронз изготавливают листы, бронзовую проволоку, бронзовый пруток, бронзовую ленту.

Литейные – предназначенные для фасонных отливок. Из литейных оловянных бронз делают различные детали для машин, работающих в соленой морской воде, вкладыши подшипников, шестерёнки.

Основные легирующие компоненты

Основной компонент, который определяет большую часть технических характеристик бронз – медь. Для придания сплаву необходимых параметров применяют специальные добавки – легирующие компоненты. Одним из распространенных легирующих компонентов, содержащихся в бронзе, является олово. Именно из оловянных бронз производили отливку колоколов и называли «колокольной» бронзой.

Также в качестве легирующего элемента могут быть использованы:

Be – бериллий. Повышает прочность бронзы.
Si – кремний и Zn, цинк для повышения устойчивости поверхности к истиранию. Эти же элементы увеличивают текучесть бронз, что положительно сказывается на качестве литья.
Pb – свинец. Повышает антикоррозионные свойства металла.
Al – алюминий. Повышает устойчивость к коррозии, устойчивость к окислению при высоких температурах и уменьшает реакцию металла с соединениями серы и продуктами выхлопа двигателей.

Процентное соотношение компонентов бронз

Процентное соотношение элементов, также как и химический состав, закладывается в аббревиатуру марки сплава. В ней не указывается процентное содержание основного элемента – меди, но указывается содержание всех легирующих элементов в процентном соотношении.

К примеру, в марке БрО3Ц12С5 содержание компонентов такое:

олово – 3%;
цинк – 12%;
свинец – 5%;
остальные 80% приходятся на медь.

Количество процентов меди в сплаве оказывает влияние на его цвет. Чем больше меди, тем более яркий золотистый цвет имеет бронза. При содержании меди 50% цвет сплава станет белым, близким к цвету серебра. В соответствии с поставленными задачами можно получить различный цвет металла путем варьирования процентного соотношения легирующих элементов и меди.

По химическому составу

Исходя непосредственно из химического состава бронзы, выделяют следующие ее разновидности.

Оловянная. В составе материала данного подвида присутствует 3,5-7% олова. Сплав может похвастаться высокой прочностью, надежностью и упругостью после предварительно проведенной обработки давлением. Материал обладает отличными литейными качествами. Усадка может достигать 1% (как в случае с литейным чугуном).

Безоловянная. В данную категорию входят такие разновидности сплавов, в химическом составе которых нет дорогого олова. Вместо него включают более доступные и недорогие материалы.
Алюминиевая. Максимально пластичный материал. Его литейные свойства оказываются более низкими, нежели у дорогой оловянистой бронзы, однако в составе отсутствуют микропоры. В составе предусмотрен никель, фосфор и железо – компоненты, улучшающие свойства алюминиевого сплава.
Кремниевая. Высокопрочный подвид материала, устойчив к появлению коррозии, является электропроводным. Материал не боится низких или высоких температур, щелочной среды. Чтобы металл имел более высокие прочностные характеристики, химический состав дополнительно легируют марганцем и обрабатывают путем холодной деформации.
Берилловый сплав разрешено подвергать термической обработке с применением закалки и искусственного старения. Основным недостатком данного вида можно считать высокую стоимость бериллия.

По обработке

Бронзовые сплавы разделяются, исходя из типов обработки.

Деформируемая. В производстве деталей из бронзы используется такие популярные технологии, как ковка, протяжка, резка, фрезеровка.
Литейная. Отдельный вид бронзового сплава. Детали, которые состоят из этого металла, изготавливают путем металлургии.

По структуре

Разные виды бронзовых сплавов разделяются и по своей структуре. Выделяют следующие варианты.

Однофазные. Имеющиеся в таком металле компоненты в твердом растворе формируют только одну определенную фазу.
Двухфазные. Продукцию получают при помощи литья, потому что деформируется она исключительно под воздействием высоких температурных показателей. Из двухфазного сплава возможно получить отливки максимально сложных и замысловатых конфигураций.

Свойства цинка

Вступает в реакцию со многими неметаллами: фосфором, серой, кислородом.
При повышении температуры взаимодействует с водой и сероводородом, выделяя водород.
При сплавлении с щелочами образует цинкаты — соли цинковой кислоты.
Реагирует с серной кислотой, образуя различные вещества в зависимости от концентрации кислоты.
При сильном нагревании вступает в реакции со многими газами: газообразным хлором, фтором, йодом.
Не реагирует с азотом, углеродом и водородом.

Физические свойства цинка

Цинк — твердый металл, но становится пластичным при 100–150 °C. При температуре выше 210 °С может деформироваться. Температура плавления — очень низкая для металлов. Несмотря на это, цинк имеет хорошую электропроводность.

Плотность — 7,133 г/см³.
Теплопроводность — 116 Вт/(м·К).
Температура плавления цинка — 419,6 °C.
Температура кипения — 906,2 °C.
Удельная теплота испарения — 114,8 кДж/моль.
Удельная теплота плавления — 7,28 кДж/моль.
Удельная магнитная восприимчивость — 0,175·10-6.
Предел прочности при растяжении — 200–250 Мн/м 2 .

Подробный химический состав цинка различных марок указан в таблице ниже.

Обозначение марок	Цинк, не менее	Примесь, не более
свинец	кадмий	железо	медь	олово	мышьяк	алюминий	всего
ЦВ00	99,997	0,00001	0,002	0,00001	0,00001	0,00001	0,0005	0,00001	0,003
ЦВ0	99,995	0,003	0,002	0,002	0,001	0,001	0,0005	0,005	0,005
ЦВ	99,99	0,005*	0,002	0,003	0,001	0,001	0,0005	0,005	0,01
Ц0А	99,98	0,01	0,003	0,003	0,001	0,001	0,0005	0,005	0,02
Ц0	99,975	0,013	0,004	0,005	0,001	0,001	0,0005	0,005	0,025
Ц1	99,95	0,02	0,01	0,01	0,002	0,001	0,0005	0,005	0,05
Ц2	98,7	1,0	0,2	0,05	0,005	0,002	0,01	0,010**	1,3
Ц3	97,5	2,0	0,2	0,1	0,05	0,005	0,01	–	2,5
* В цинке, применяемом для производства сплава марки ЦАМ4-1о, массовая доля свинца должна быть не более 0,004%. ** В цинке, применяемом для проката, массовая доля алюминия должна быть не более 0,005%.

Читать также: Самодельная пилорама своими руками чертежи бензиновая

Содержание примесей в цинке зависит от способа производства и качества сырья.

В России основной процент цинка получают гидрометаллургическим способом — металл восстанавливают из солей в растворах. Такой способ позволяет получить наиболее чистый металл. Но часть цинка обрабатывают при высоких температурах. Такой метод называют пирометаллургическим.

Свинец — особая примесь в цинке, так как основная его часть оседает из-за нерастворимых анодов, содержащихся в металле. Катодный цинк, помимо всех указанных примесей, состоит из хлора и фтора.

Состав бронзы

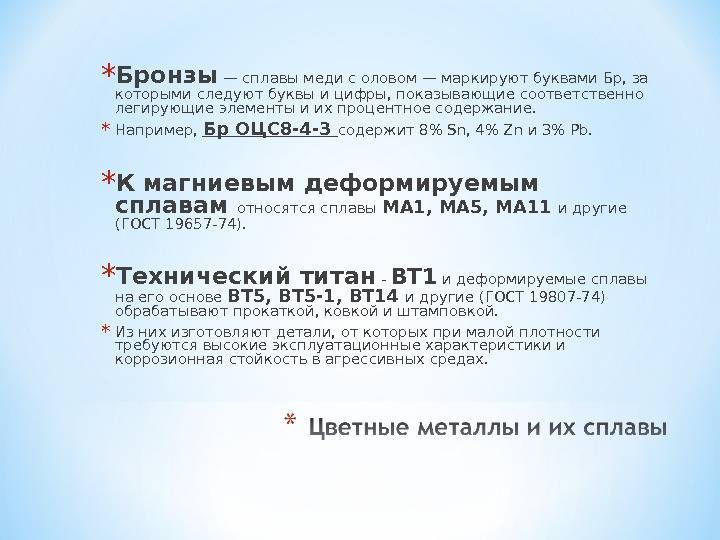

Бронза – это двойной или многокомпонентный сплав, состоящий из меди и других элементов, улучшающих основные свойства металла, кроме цинка. Такие элементы называются легирующими. В составе бронзы их более 2,5% по массе. В качестве легирующих компонентов применяются марганец, олово, бериллий, свинец, кремний, хром, фосфор, железо, алюминий и другие элементы. Маркируют сплавы сочетанием «Бр», буквами, которые обозначают основные легирующие компоненты и цифрами, указывающими их содержание. Например: БрО5 – оловянная бронза, БрА5 – алюминиевая бронза. Химический состав бронзовых сплавов и их марки определены соответствующими ГОСТ. Купить бронзу вы можете на нашем сайте.

Бронза на основе меди и олова – это один из наидревнейших сплавов, полученных человеком. В III тысячелетии до нашей эры в Месопотамии и Южном Иране появились изделия из бронзы. Все, необходимое для быта человека, в древности изготавливалось из этого сплава. Археологи обнаружили оружие (кинжалы, топоры, наконечники стрел, мечи), мебель и предметы интерьера (зеркала), а также посуду (кувшины, вазы, тарелки). Кроме того, из бронзы изготавливали монеты и всевозможные украшения. Около V-IV веков до нашей эры античные скульпторы Греции научились отливать крупные бронзовые статуи, кстати, эта технология актуальна и сегодня. В средние века бронза использовалась для производства пушек и артиллерийских снарядов. Издавна из этого сплава отливали колокола. Изменяя состав и размер отливки, мастера создавали колокола с удивительным звучанием.

Свойства сплава меди и цинка

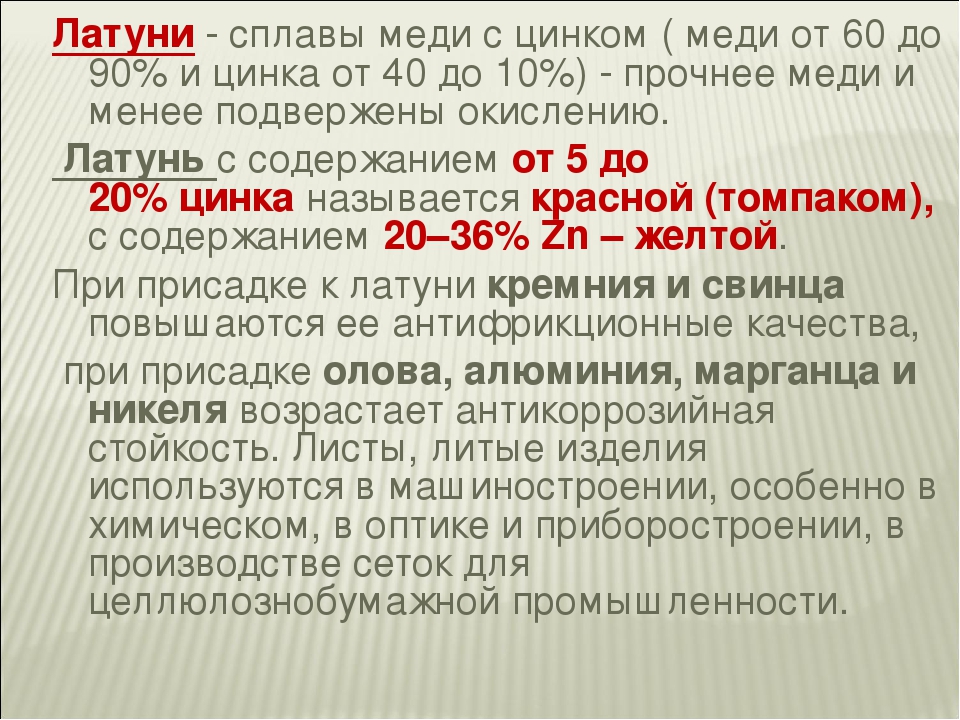

Существует несколько видов латуни, для которых характерны как общие свойства, так и индивидуальные. Основные характеристики:

плотность металла — от 8,2 до 8,7 т/м3;
теплоёмкость — 380 Дж/(кг*К);
электрическое сопротивление — от 0,025 до 0,108 Ом*кв. мм/м;
температура плавления — от 870 до 990 градусов.

Оба основных элемента имеют относительно высокую плотность. Соответственно, их соединение характеризуется высокой массой. Латунь легко обрабатывается дуговой сваркой, но не поддастся газовой. Быстро окисляется, потому при необходимости метал покрывается лаками или подвергается полировке. Цинк обеспечивает прочность и пластичность. Последние могут регулироваться содержанием цинка.

Определённые свойства придаются легирующими присадками, которые изменяют состав латуни и позволяют регулировать её характеристики в широких пределах. Особенностью присадок является отсутствие изменения удельного веса сплава. Добавка магния увеличивает прочность и антикоррозионные качества. Никель уменьшает окисление, а свинец улучшает пластичность. Если добавить кремний без других присадок, то повысится пластичность и прочность. Существует множество комбинаций соотношения цинка, меди и присадок, которые обеспечивают необходимые характеристики.

Расчет шихты

Металл при плавке теряется вследствие окисления и механического захвата в процессе скачивания шлаков. При плавке медных сплавов потери отдельных компонентов неодинаковы. Наибольшему окислению подвергаются: цинк, алюминий, марганец, кремний, железо. Металлы, содержащиеся в шлаках, могут быть извлечены последующей плавкой в шахтной печи.

Таблица 49 Потери металлов при выплавке медных сплавов, %

В табл. 49 приведены потери металлов при производстве сплавов, учитываемые в расчетах шихты.

Расчет шихты для производства литья из бронзы Бр.ОЦС6-6-3 плавкой в отражательной печи

В бронзе содержание олова и цинка в пределах 5—7%, содержание свинца 2—4% (см. табл. 23). Берут среднее содержание компонентов: 6% Sn; 6% Zn; 3% Pb; Cu — остальное. Расчет ведут на 1 т готового металла.

Содержание олова в шихте

Необходимое количество олова с учетом угара 3%

Всего олова в шихте нужно иметь 60 кг + 1,8 кг = 61,8 кг.

Содержание цинка в шихте с учетом угара 17%

Содержание свинца в шихте при угаре 3%

Содержание меди определяют по разности. Общий вес шихты, принимая потери металлов 5%,

тогда необходимое количество меди 1050 — (61,8 + 70,2 + 30,9) = 887,1 кг.

Количество шихты, готового металла и потерь для производства 1 т бронзы можно представить в виде баланса (табл. 50).

Таблица 50 Баланс металлов при плавке бронзы ОЦС6-6-3

Если бы бронзу изготавливали только из чистых металлов, данный баланс завершал бы расчет шихты. При плавке бронзы из вторичного сырья рассчитанные количества основных компонентов необходимо набрать из различных сплавов, исходя из имеющегося сырья. Недостающие количества компонентов в шихте восполняют первичными металлами. Содержание элементов во вторичном сырье принимают на основании химических анализов. Приблизительный состав сырья, не имеющего анализа, принимают по табл. 48. Расчет шихты из вторичного сырья с подшихтовкой первичных металлов приведен в табл. 51.

Таблица 51 Шихта для производства бронзы ОЦС6-6-3

Если в процессе плавки экспресс-анализ покажет содержание какой-либо смеси выше допустимого, необходимо сплав рафинировать с целью снижения содержания примеси до предела, допускаемого стандартом, или разбавить содержание примеси введением меди.

Расчет шихты для производства бронзы Бр.ВАЖМц в электрической печи

Расчет производится на 1 т сплава. Содержание компонентов в сплаве следующее: 9,2% Al; 1,5% Mn; 3% Fe; Cu — остальное.

Необходимое количество алюминия при угаре 3% составит

Необходимое количество марганца при угаре 10% будет

Необходимое количество железа при угаре 4% составит

Содержание меди в шихте подсчитывают по разности с учетом основных компонентов и примесей. Общее количество шихты при потере металлов 4% равно 1040 кг/т. Расчет шихты из вторичного сырья с подшихтовкой первичных металлов в качестве примера приведен в табл. 52.

Таблица 52 Шихта для производства Бр.ВАЖМц

Расчет шихты для производства кремнистой латуни ЛК в отражательной печи

Расчет производится на 1 г сплава. Содержание компонентов в сплаве следующее: 3,5% Si; 19% Zn; Cu — остальное. Необходимое количество кремния с учетом угара 18% составит

Необходимое количество цинка с учетом угара 20% будет

Количество шихты при общей потере металлов 8% составит

Содержание меди подсчитывают по разности.

Таблица 53 Шихта для производства латуни ЛК

В табл. 53 приведен пример расчета шихты для производства латуни ЛК из вторичного сырья.

Сплавы высокого сопротивления

Сплавы с высоким электрическим сопротивлением делятся на три группы:

Сплавы для магазинов сопротивлений, различных эталонов, добавочных сопротивлений, шунтов;
Сплавы для сопротивлений и реостатов;
Сплавы для электронагревательных приборов и печей.

К сплавам первой группы предъявляют следующие требования: высокое удельное сопротивление, близкий к нулю температурный коэффициент сопротивления, малая термоэлектродвижущая сила в сочетании с другими металлами (особенно с медью), постоянство сопротивления во времени, высокая стойкость против коррозии. К сплавам этой группы относятся сплавы на основе меди – манганин и константан.

Манганин

Сплав коричнево-красноватого цвета, состоящий из 86 % меди, 12 % марганца и 2 % никеля. Манганин имеет удельное сопротивление 0,42 – 0,43 Ом × мм² / м, плотность 8,4 кг/дм³, прочность на разрыв 40 – 55 кг/мм², очень малые температурный коэффициент сопротивления и термо-ЭДС (электродвижущую силу), допустимую рабочую температуру не выше 60 °С. Манганин является лучшим материалом для изготовления магазинов сопротивлений, образцовых сопротивлений и шунтов.

Константан

Сплав 60 % меди и 40 % никеля. Константан имеет удельное сопротивление 0,5 Ом × мм² / м, плотность 8,9 кг/дм³, прочность на разрыв 40 – 50 кг/мм².

Константан применяется для изготовления реостатов и электронагревательных сопротивлений, если их рабочая температура не превышает 400 – 450 °С.

Константан в сочетании с медью имеет высокую термо-ЭДС и поэтому не может быть применен для изготовления эталонных сопротивлений к точным приборам, так как эта дополнительная ЭДС будет искажать показания приборов. Это свойство константана используется при изготовлении термопар для измерения температур порядка несколько сотен градусов.

Сплав для реостатов или для сопротивлений должен быть дешевым, иметь большое удельное сопротивление и малый температурный коэффициент сопротивления. Для этих целей применяют сплавы на медной основе, например константан, никелин и другие.

Для удешевления материала никель в реостатных сплавах заменен цинком и железом. Сплавы, применяемые для электронагревательных приборов и печей, должны хорошо обрабатываться, быть механически прочными, дешевыми, иметь высокое удельное сопротивление и длительное время работать при высокой температуре без окисления.

При нагреве металла на его поверхности образуется оксидная пленка, которая должна предотвратить дальнейшее разрушение металла. Металлы – медь, железо и кобальт – имеют пористую оксидную пленку, поэтому при нагревании они быстро разрушаются. Такие металлы, как никель, хром и алюминий, покрываются при нагреве плотной оксидной пленкой, поэтому жароупорные сплавы делают на основе этих металлов.

Нихром

Сплав никеля и хрома. К нихромам относится также ферронихром, который, кроме никеля и хрома, содержит железо (58 – 62 % никеля, 15 – 17 % хрома, остальное – железо). Плотность нихрома 8,4 кг/дм³, прочность на разрыв 70 кг/мм², удельное сопротивление около 1,0 Ом × мм² / м. Нихром выпускается в виде проволоки и ленты, которые идут на изготовление спиралей электронагревательных приборов и печей, имеющих рабочую температуру до 1000 °С.

Фехраль

Сплав 12 – 15 % хрома, 3 – 5 % алюминия, остальное железо. Фехраль имеет плотность 7,5 кг/дм³, прочность на разрыв 70 кг/мм² и удельное сопротивление около 1,2 Ом × мм² / м. Рабочая температура фехраля около 800 °С.

Хромаль

Сплав 28 – 30 % алюминия, остальное железо. Прочность хромаля на разрыв 80 кг/мм², удельное сопротивление 1,3 – 1,4 Ом × мм² / м, допустимая рабочая температура 1250 °С.

Как расплавить медь в домашних условиях?

Обычно медь и сплавы на ее основе плавят в специальных печах, где происходит не только расплавление материала, но и формовка новых деталей. Однако при желании медные изделия можно расплавить и в домашних условиях. Температура плавления меди в домашних условиях будет стандартной — 1083 градусов. Опытные металлурги рекомендуют нагревать вещество с небольшим запасом, чтобы минимизировать теплопотери и не допустить повторной кристаллизации вещества при его охлаждении. Во время домашнего расплавления необходимо соблюдать правила техники безопасности. Ниже мы рассмотрим эти правила, а потом узнаем, как именно нужно проводить домашнюю расплавку медных изделий.

Оборудование для плавления меди и правила техники безопасности

Для расплавления меди понадобится купить или собрать специальное оборудование. В качестве исходного вещества подойдет чистая медь в слитках или брусках. Также для переплавки можно использовать различные детали и домашнюю утварь, содержащие большое количество меди. Это могут быть декоративные изделия, запчасти авто, очищенные провода и другие. Перед переплавкой проверьте удельное содержание меди (обычно ставится штамп с нужной информацией). Для нагрева объектов понадобится муфельная печь с регулятором температуры.

Для расплавления слитков или изделий понадобится не только печь, но и посуда-тигель, в которую будет помещаться медь. При выборе тигля отдайте свое предпочтение посуде, выполненной из тугоплавкой керамики или огнеупорной глины. Эти материалы не трескаются и не деформируются при большой нагреве. Из керамики или огнеупорной глины Вам также нужно выполнить форму, в которую будет заливаться расплавленная медь. Помимо этого Вам понадобится и ряд вспомогательных элементов — металлургические щипцы и крюк для работы с тиглем, древесный уголь (если Вы используете обычную печь), бытовой пылесос для удаления мусора с металлургической площадки и так далее.

Также стоит не забывать о правилах техники безопасности:

Все работы рекомендуется проводить на улице либо в хорошо проветриваемом большом помещении с нормальным уровнем влажности воздуха. Это может быть гараж, пристройка к дому, мастерские.
Для металлургических работ человеку понадобится купить защитную одежду, которая будет защищать его тело от маленьких капель расплавленной меди и термического воздействия высоких температур. Защитная одежда должна покрывать не только туловище, но и руки, голову и ноги.
В случае утечки металла из активной зоны нужно выключить печь, чтобы остановить процедуру переплавки. «Сбежавший» металл необходимо потушить, однако учтите — вода для этих целей не подходит. В случае тушения раскаленного металла водой жидкость может начать распадаться на молекулы кислорода и водорода, что может спровоцировать взрыв (молекулярный водород чрезвычайно взрывоопасен). Для тушения расплавленного металла следует использовать асбестовое одеяло либо сухую кальцинированную соду или хлорид натрия.

Алгоритм расплавления медных изделий

Переплавку медных изделий следует делать так:

Возьмите медные изделия или слитки и поместите в тигель. Тигель с расходными материалами поместите в печь. Начните постепенно нагревать материал: сперва выставите температуру 100 градусов, потом — 200 и так далее. Доведите температуру до 1090-1150 градусов (медь плавится при температуре 1083 градусов, однако нужно брать температуру с небольшим запасом).
Когда материал расплавится, достаньте его из печи с помощью металлургических щипцов. На поверхности смеси вы увидите остатки оксидной пленки. С помощью крюка ее нужно сдвинуть к одной из стенок тигля, чтобы она не попала в форму. После удаления пленки аккуратно перелейте расплавленную медь в форму (переливать жидкость нужно тонкой струей, чтобы не допустить утечку или распрыскивания металла).
Выключите муфельную печь, накройте форму огнеупорной крышкой и дождитесь полного остывания формы вместе с расплавленным металлом. При желании Вы можете поставить форму обратно в печь, чтобы минимизировать контакт металла с атмосферным воздухом (однако перед помещением формы убедитесь, что печь выключена). После полного остывания и затвердения металла достаньте переплавленную запчасть из формы.При необходимости выполните финальную полировку или шлифовку.

Необходимое оборудование

Как и на большинстве предприятий цветной металлургии используемое для получения бронзы оборудование зависит от множества факторов: применяемого сырья, особенностей плавки, состава готовой бронзы, финансовых возможностей предприятий и так далее. Плавка до сих пор является процессом очень тонким и многовероятным и на двух одинаковых заводах может использоваться совершенно разная технология.

Для плавки подбирают такое устройство и мощность печи, которые обеспечили бы максимально быстрое расплавление меди и других компонентов. Для этого подходит несколько вариантов.

Электрические печи – дуговые и индукционные. Последние могут быть со стальным сердечником и без него. В последнее время стали чаще использовать индукционные тигельные печи. В этом случае и устройство подготовить для новой плавки проще, и угар в таких печах не превышает 0,5– 1%.
Электродуговые печи с косвенным нагревом – дуга формируется между горизонтальными графитовыми электродами. Во время расплавления печь покачивается все с большим углом наклона при повышении температуры. Таким образом удается избежать локального перегрева расплава.

Для отливки медного сплава используют разного рода литниковые системы. Конструкция их определяется составом сплава, размерами и конфигурацией отливки и так далее.

Самое распространенное устройство относится к расширяющимся системам с сифонным – нижним, и верхним боковым подводом. Эта конструкция универсальна и позволяет получить детали и простой, и сложной конфигурации.
Для получения простых по конфигурации заготовок используют дождевые или верхние литниковые системы.
Если получают отливки из сплавов, не формирующих оксидных пленок высокой прочности, то используют аппараты без сложных шлакоуловителей. В противном случае такое устройство необходимо.
Если нужно получить малые по размерам заготовки, то можно использовать системы с нижним подводом.

Далее рассмотрены производители бронзы в России.
