Сталь 08пс: характеристики, расшифровка, химический состав

Глубина лунки при испытании на выдавливание

Глубина лунки, не менее, для проката
глубокой вытяжки групп прочности	нормальной вытяжки групп прочности
Толщина проката	К260В, К270В	K310B, К330В, К350В	К260В, К270В	K310B, К330В, К350В
0,35	7,5	7,2	—	—
0,4	8	7,5	7,4	7,4
0,5	8,4	8	8	7,6
0,6	8,9	8,4	8,5	7,8
0,7	9,2	8,6	8,9	8
0,8	9,5	8,8	9,3	8,2
0,9	9,9	9	9,6	8,4
1	10,1	9,2	9,9	8,6
1,1	10,4	—	10,2	—
1,2	10,6	—	10,4	—
1,3	10,8	—	10,6	—
1,4	11	—	10,8	—
1,5	11,2	—	11	—
1,6	11,4	—	11,2	—
1,7	11,6	—	11,4	—
1,8	11,7	—	11,5	—
1,9	11,8	—	11,7	—
2	11,9	—	11,8	—

Примечания

• 1 Для проката промежуточных толщин нормы глубины сферической лунки берутся по ближайшей меньшей толщине, приведенной в таблице.
• 2 При испытании на автоматической машине допускается уменьшение глубины сферической лунки на 0,3 мм

Лист 08Ю | Сталь 08Ю листовая холоднокатаная

сделать заявку

Сталь 08Ю (08ЮА, 08Ю2, 08Ю2А) конструкционная углеродистая качественная

Сталь 08Ю применяется: из стали изготавливается листовой прокат толщиною 0,5-8,0 мм различных категорий, предназначенного для деталей, изготовляемых методом холодной штамповкой, электросварных труб, предназначенных для изготовления бытовых и промышленных трубчатых электронагревателей (ТЭН) и других изделий машиностроения, свертных паяных двухслойных труб для трубопроводов гидравлических систем комбайнов, тракторов, автомобилей, бытовых холодильников и т. д, холоднокатаной ленты 0,05-4,00 мм, предназначенной для гибки, штамповки деталей, изготовления труб, порошковой проволоки, деталей подшипников и других металлических изделий.

Цены

Технические характеристики

Прокат	Сталь	Вытяжка	ГОСТ	Цена руб/тн
Лист 0,7х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000
Лист 0,8х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000
Лист 1,0х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000
Лист 1,2х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000
Лист 1,5х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000
Лист 2,0х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000
Лист 2,5х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000
Лист 3,0х1250х2500мм холоднокатаный	08Ю	ВГ, СВ, ОСВ	ГОСТ 9045-93, ГОСТ 19904-90	52000

Вытяжка: ВГ — весьма глубокая, СВ — сложная вытяжка, ОСВ — особосложная вытяжка

Химический состав в %

НТД	C	S	P	Mn	Cr	Si	Ni	N	Cu	As	Al
ГОСТ 4041-71	≤0,10	≤0,030	≤0,025	0,25-0,45	≤0,10	≤0,030	≤0,15	≤0,006	≤0,20	≤0,080	0,02-0,08
ГОСТ 9045-93	≤0,070	≤0,025	≤0,020	≤0,35	—	≤0,030	—	—	—	—	0,02-0,07

По ГОСТ 9045-93, ГОСТ 4041-71 химический состав приведен для стали 08Ю. Допускается содержание углерода С ? 0,080% при условии соблюдения норм механических свойств.

По ГОСТ 4041-71 для стали марки 08ЮА массовые доли элементов: серы ? 0,025 %, фосфора ? 0,020, марганца = 0,20-0,40 %.

Механические свойства

Механические свойства при 20°С

Состояние поставки

Сечение (мм)

t испыт. (°C)

t отпуска (°C)

sТ | s0,2 (МПа)

sB (МПа)

d5 (%)

d4

d

d10

y (%)

KCU (кДж/м2)

HB

HRC

HRB

HV

HSh

Листовой прокат 4 категории термообработанный (отжиг, нормализация, высокий отпуск или нормализация + высокий отпуск) в состоянии поставки по ГОСТ 4041-71

4,0-8,0

≤265

≤360

≥36

≥32

≤118

≤67

Механические свойства холоднокатаного термообработанного проката для холодной штамповки по ГОСТ 9045-93 в состоянии поставки

Лист для ВОСВ

≤0,7

≤185

250-350

≥38

Лист для ВОСВ

0,7-1,5

≤185

250-350

≥40

Лист для ВОСВ

1,5-2,0

≤185

250-350

≥42

≤46

Лист для ВОСВ-Т

≤0,7

≤175

250-320

≥40

Лист для ВОСВ-Т

0,7-1,5

≤175

250-320

≥42

Лист для ВОСВ-Т

1,5-2,0

≤175

250-320

≥44

≤43

Лист для ОСВ

≤0,7

≤195

250-350

≥34

Лист для ОСВ

0,7-1,5

≤195

250-350

≥36

Лист для ОСВ

1,5-2,0

≤195

250-350

≥40

≤46

Лист для ОСВ

2,0-3,9

≤195

250-350

≥42

Лист для СВ

≤0,7

≤205

250-380

≥32

Лист для СВ

0,7-1,5

≤205

250-380

≥34

Лист для СВ

1,5-2,0

≤205

250-380

≥38

≤48

Лист для СВ

2,0-3,9

≤205

250-380

≥40

Полоса горячекатаная в состоянии поставки

≤5

≤255

≥350

≥37

≤110

Трубы свертные двухслойные паяные. Указаны мехсвойства металла труб

3,0-6,0

≥294

≥29

8,0-15,0

≥294

≥26

Трубы электросварные для изготовления ТЭНов (Dн=10-25мм.) Термообработанные, в состоянии поставки.

≥250

≥32

Трубы электросварные прямошовные (Dy=100-530 мм) в состоянии поставки. Указаны мехсвойства основного металла

≥174

≥255

≥30

Трубы электросварные, термообработанные (в сечении указана толщина стенки)

≤10

≥170

≥290

≥27

Технологические свойства

Обработка давлением	Сталь имеет способность к вытяжке весьма особо сложной (ВОСВ, ВОСВ-Т), особо сложной (ОСВ), сложной. Допускается изготовление проката из стали 08Ю способности к вытяжке весьма глубокой (ВГ).
Свариваемость	Сваривается без ограничений. Способы сварки РДС, АДС под флюсом и газовой защитой, КТС и АрДС.
Склонность к отпускной хрупкости	Не склонна.
Температура ковки	Начала — 1250 °C, конца — 850 °C.
Флокеночувствительность	не чувствительна.

Температура критических точек

Критическая точка	Температура °C
AC1
AC3
AR3
AR1
MN

Ударная вязкость

Состояние поставки температура	-40	-60
Лист горячекатаный	73-108	67-79

Обозначения

Механические свойства: sв — Предел кратковременной прочности, sТ — Предел текучести, s0,2 — Предел пропорциональности (допуск на остаточную деформацию — 0,2%), d5 — Относительное удлинение при разрыве, y — Относительное сужение, KCU — Ударная вязкость, [ кДж / м2] HB — Твердость по Бринеллю, HV — Твердость по Виккерсу, HSh — Твердость по Шору,

mmetallurg.ru

Стали углеродистые обыкновенного качества

Относятся к числу наиболее дешевых и широко применяемых. Из них получают до 70% всего проката – горячекатаного, сортового и фасонного толсто- и тонколистового, широкополосного и холоднокатаного тонколистового. Из этих сталей изготовляют трубы, поковки, штамповки, ленту, проволоку, металлические изделия (метизы): гвозди, канаты, сетки, болты, гайки, заклепки, а также мало- и средненагруженные детали; штифты, шайбы, шпонки, крышки, кожухи, а из стали номеров 4-6 – валы, винты, зубчатые колеса и шпиндели. Стали обыкновенного качества хорошо свариваются.

В зависимости от назначения углеродистые стали обыкновенного качества подразделяют (ГОСТ 380- 94) на три группы:

• А – поставляемые по механическим свойствам,
• Б – поставляемые по химическому составу,
• В – поставляемые по механическим свойствам и химическому составу.

В зависимости от нормируемых показателей (прочностная характеристика, химический состав) сталь каждой группы подразделяют на

• группа А – 1, 2 и 3-я;
• группа Б – 1, 2,-я;
• группа В – 1, 2, 3, 4, 5, 6-я.

Буквы Ст означают «сталь», цифры от до 6 – условный номер марки, характеризующий механические свойства стали. С увеличением номера марки повышаются предел прочности σв и предел текучести σт и уменьшается относительное удлинение δ. Для обозначения степени раскисления после номера марки ставятся индексы: кп – кипящая, пс – полуспокойная, сп – спокойная (например: СтЗкп, СтЗпс, СтЗсп; табл. 1 и 2).

Механические свойства углеродистой стали обыкновенного качества группы А и примерное назначение углеродистой стали обыкновенного качества приведены в табл. 1.

Таблица 1. Стали углеродистые, их механические свойства и назначение

Марка стали	Свойства	Примерное назначение
σв, МПа	σт, МПа	δ, %
Ст0	Не менее 300	–	23	Неответственные строительные конструкции, прокладки, шайбы, кожухи. Свариваемость хорошая
Ст1кп Ст1пс, Ст1сп	300-390 310-410	– –	35	Малонагруженные детали металлоконструкций – заклепки, шайбы, шплинты, прокладки, кожухи. Свариваемость хорошая
Ст2кп Ст2пс, Ст2сп	320-410 330-430	215 225	33	Детали металлоконструкций – рамы, оси, ключи, валики, цементируемые детали. Свариваемость хорошая
СтЗкп СтЗпс, СтЗсп СтЗГпс СтЗГсп	360-460 370-480 370-490 390-570	235 245 245 –	27 –	Рамы тележки, цементируемые и цианируемые детали, от которых требуется высокая твердость поверхности и невысокая прочность сердцевины, крюки кранов, кольца, цилиндры, шатуны, крышки
Ст4кп Ст4пс, Ст4сп	400-510 410-530	255 265	25	Валы, оси, тяги, пальцы, крюки, болты, гайки, детали при невысоких требованиях к прочности
Ст5пс, Ст5сп Ст5Гпс	490-630 540-590	285 285	20	Валы, оси, звездочки, крепежные детали, зубчатые колеса, шатуны, детали при повышенных требованиях к прочности
Ст6пс Ст6сп	Не менее 590	315 315	15	Валы, оси, бойки молотов, шпиндели, муфты кулачковые и фрикционные, цепи, детали с высокой прочностью

Для возможности распознания марок стали при складировании, прокат маркируют несмываемой краской. Для этого, независимо от группы и степени раскисления стали, используют краску цветов, указанных в табл. 2.

Таблица 2. Цвет маркировки стали углеродистой обыкновенного качества

Марка стали	Цвет маркировки	Марка стали	Цвет маркировки
Ст0	Красный и зеленый	СтЗГпс	Красный и синий
Ст1	Белый и черный	Ст4	Черный
Ст1Гпс	Белый и красный	Ст4Гпс	Черный и красный
Ст2	Желтый	Ст5	Зеленый
Ст2Гпс	Желтый и красный	Ст6Гпс	Зеленый и белый
Ст3	Красный	Ст6	Синий

Основные характеристики и свойства стали 08ПС

Отрицательный показатель в категории флокеночувствительности.

Обладает повышенной прочностью, отсутствует риск хрупкости при отпуске. Не имеет ограничений при проведении процесса сварки деталей, не требующего подогрева и дальнейшей температурной обработки.

Возможны следующие виды сварки:

КТС, РДС, АДС, обеспечиваемые применением газа. Поскольку сталь 08пс является трудносвариваемой, для того, чтобы достичь требуемого уровня соединений, которые создаются посредством сварки, приходится прибегнуть к проведению дополнительных мероприятий

Металл необходимо нагреть до определенных температурных показателей – от двухсот до трехсот градусов – важное условие технологического процесса, после предусмотрена операция отжига и дополнительной тепловой обработки

Температура ковки стали 08пс: на старте  – 1250, финише ковки – 800. Охлаждают на воздухе сечения до 300 мм.

Сталь 08 пс  представляя собой достаточно прочный, надежный и твердый металл, способна выдерживать довольно большие нагрузки, при этом не теряя сохранности в форме и не деформируясь.. Благодаря именно этим особенностям стали 08 пс ее высоко ценят и используют в самых разных деталях, инструментах, конструкциях. При определенной нагрузке на сталь 08пс, металл может “отреагировать” по-разному: не изменившись по

Форме либо слегка деформиовавшись, принять нагрузку на себя и вернуться к исходному состоянию после того, как нагрузка будет снята, или же сохранить изменившуюся форму после снятия нагрузки. В таком случае форма изменившейся детали должна оставаться постоянной, причем, состояние самой же металлической детали станет “напряженным”.

Общие характеристики

Физические свойства. Общие показатели, которыми обладают углеродистые стали общего назначения.

• Плотность:
  1. по СИ – 7800 кг/м3;
  2. по СГС – 7,8 г/см3;

по МКСС – 796 тем/м3;

• Коэффициент Пуансона – 0,24-0,28;
• Модуль:
  1. Юнга – 20500 кГ/мм2;
  2. сдвига – 8100 кГ/мм2
• Допускаемые напряжения:
  1. на сжатие – 14 кГ/мм2;
  2. на растяжение – 14 кГ/мм2.

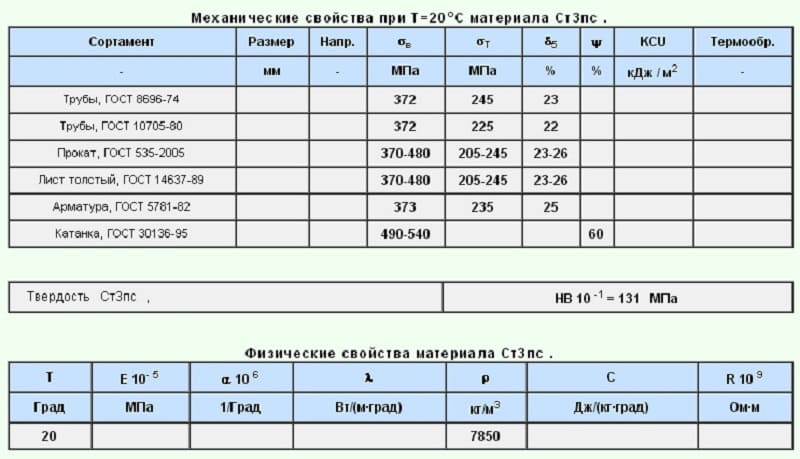

Механические и эксплуатационные свойства  представлены в таблице.

Марка стали			, %	, %		Е, ГПа	G, ГПа	НВ	KCU, кДж/м2
Ст0	>310	—	21	—	0,3	200	77	—	—
Ст1	310-400	—	31	—	0,3	200	77	1100	—
Ст2	340-420	200	29	—	0,3	200	80	1160	—
Ст3	370-490	210	23	60	0,3	200	80	1310	—
Ст4	420-510	240	21	—	0,3	210	80	1430	—
Ст5	500-630	260	17	50	0,3	210	81	1700	—
Ст6	620>	300	12	40	0,3	210	81	1970	—

Характеристики свариваемости углеродистой стали общего назначения обыкновенного качества приведены в следующей таблице.

Марка стали	Свариваемость
Ст0	Нет ограничений по сварке
Ст2кп, пс, спСт3кп, пс, спСт3Гпс	Нет ограничений по сварке. При соединении элементов, толщина которых больше 36 мм рекомендуется следующее:1)      первоначальный разогрев,2)      последующая за ним термическая обработка.
Ст4кп, псСт5пс, спСт6пс, сп	Свариваемость, ограниченная.При сварке рекомендовано:1)      предварительный нагрев,2)      последующая за ним термическая обработка.

Перед изготовлением деталей и элементов механизмов и конструкций образцы стали подвергаются испытаниям. Кроме того, образцы испытывают на изгиб, то есть какой диаметр образца не разрушается при изгибе его на 180°.

Наименование стали	Размер образца, s
	40…100	До 20
Ст0	20	D=2s
Вст2пс, сп	29	D=0
ВСт3кп, пс, спВСт3Гпс	222323	D=0.5s
ВСт4кп, псВСт4Гпс	2221	D=2s
ВСт5пс, спВСт5Гпс	17	D=3s

Прокат листового формата, произведенный из сталей углеродистых обыкновенного качества производителями изготавливается в соответствии четырем группам прочности:

• ОК300В;
• ОК360В;
• ОК370В;
• ОК400В,

где

• ОК – сплав обыкновенного качества;
• Цифровой индекс – это группа прочности, которая информирует о нижнем значении показателя предела прочностного сопротивления по времени);
• В – показатель характеристики (прочности).

К каждой группе прочности относятся следующие марки сталей:

• ОК300В – Ст1кп, пс, сп; Ст2кп, пс, сп;
• ОК360В — Ст3кп, пс, сп;
• ОК370В — Ст3пс, сп
• ОК400В — Ст4кп, пс, сп; Ст5пс, сп.

Горячекатаные листы из сталей обыкновенного качества на стадии производства подвергаются термической обработке. В процессе изготовления они подвергаются нормализации. Холоднокатаные листы также подвергаются термической обработке, а также дрессированию.

Для листового металлического проката на поверхности недопустимо появление:

• расслоений;
• пузырей;
• надрывов;
• трещин;
• вкраплений инородных предметов и прочего.

Качество отделки поверхности листового проката соответствует четырем группам: I, II, III, IV.

Детали и изделия, которые подвергаются термической обработке изготавливаются из сталей обыкновенного качества общего назначения групп Б и В с номерами 5, 6. они подвергаются закалке и далее высокотемпературному отпуску.

Технические свойства

Поскольку материал сам по себе очень прочный и твердый, то и ведет он себя достаточно адекватно на фоне различных нагрузок.

Но если нагрузка слишком высока, сталь может быть деформирована, что в последствии нивелируется. Это следует иметь в виду.

Твердость по Роквеллу

По сути метод основан на измерении глубины проникновения алмазного конуса в испытуемый материал. Чем меньше глубина, тем тверже материал.

Единица измерения HRC_Э, HRB. Таким образом, твердость стали по Роквеллу равна 10 – 1 = 131 МПа.

Твердость по Бринеллю

В испытуемый материал вдавливается уже стальной шарик d = 2,5; 5 и 10 мм. Единица измерения HB. В состоянии плавки твердость металла меняется и становится равной при 20 градусах 196 МПа (до 175 МПа пропорционально увеличению температуры).

Какая плотность материала?

Плотность сплава колеблется в диапазоне от 7846 до 7602 кг/м3. Эти значения типичны для низкоуглеродистой стали.

Но величина ориентировочна, ее не рекомендуется использовать с целью проектирования.

Расшифровка названия

Марка стали – 08ПС, где 08 (0,8 %) – это обозначение содержания углерода. СП – это степень раскисления. Выделяют три степени: кипящий материал, спокойный и полуспокойный. 08Пс – это полуспокойный сплав, сочетающий в себе положительные качества кипящих и спокойных сплавов.

Химический состав

Химический состав стали регламентирован ГОСТ 1050-88 (также ГОСТ 4041-71 и ГОСТ 9045-93). Состав включает следующие элементы:

• Углерод (min 0,05 max 0,11 %). От содержания углерода зависит степень твердости металла, его прочность и свариваемость. Остальные составляющие влияют на характеристики стали в период эксплуатации.
• Кремний (Si) (min 0,05 max 0, 17 %).
• Марганец (Mn) (min 0,35 max 0, 65 %).
• Хром (Cr) (max 0,10 %).
• Мышьяк (As) (max 0,08 %).
• Никель (Ni) (max 0,3 %).
• Сера (S) (max 0,4 %).
• Фосфор (P) (max 0,035 %).

Предел текучести

Под пределом текучести подразумевается та величина нагрузки, при воздействии которой форма образца изменяется на 0,2 %.

Предел текучести прописывается в случае сортового металлопроката.

У стали 08 ПС он равен 196 МПа при 20 градусах.

Температура эксплуатации

Начальная температура эксплуатации стали 1250 градусов. Конечная – 800 градусов. При высокотемпературной обработке улучшаются свойства материала.

Для понижения температуры стали используют воду либо масло. Иногда охлаждение происходит просто на воздухе. Такая закалка придает твердость. Во время отжига структура материала выравнивается и убирается повышенная пластичность. Отпуск нивелирует напряжение внутри сплава.

Расшифровка

При маркировке могут применяться определенные стандарты, которые позволяют определить основные эксплуатационные характеристики металла. Сталь 08ПС (ГОСТ применяется для обозначения металла, производимого на территории стран СНГ) расшифровывается следующим образом:

1. 08 указывает на количество углерода — 0,8%. Основные качества 08ПС зависят именно от этого химического элемента. Поэтому он указывается при маркировке материала
2. СП говорит о степени раскисления сплава, в рассматриваемом случае она полуспокойная.

Расшифровывается Ст08ПС как конструкционный углеродистый металл. Он может характеризоваться тремя степенями раскисления. Довольно большое распространение получил полуспокойный металл, который характеризуется положительными качествами кипящих и спокойных сплавов. Расшифровка в этом случае не позволяет определить концентрацию других химических веществ, их количество регламентируется ГОСТом.

Нержавеющая сталь 08Х13 — расшифровка марки стали, ГОСТ, характеристика материала

Марка стали — 08Х13

Стандарт — ГОСТ 5632

Заменитель — 12Х13, 12Х18Н9Т

Сталь 08Х13

содержит углерода не более 0,08%,Х13 — указывает содержание хрома в стали примерно 13%. Сталь легированная, коррозионно-стойкая, жаропрочная.

Из нержавеющей стали 08Х13 изготовляют детали с повышенной пластичностью, подвергающиеся ударным нагрузкам (клапаны гидравлических прессов, предметы домашнего обихода), а также изделия, подвергающиеся действию слабоагрессивных сред (атмосферные осадки, водные растворы солей органических кислот при комнатной температуре и др.)

Наибольшая коррозионно-стойкость достигается после термической обработки (закалка с отпуском) и полировки. Сталь марки 08Х13

допускается применять также после отжига.

Массовая доля основных химических элементов, %
C — углерода	Si — кремния	Mn — марганца	Cr — хрома
Не более 0,08	Не более 0,80	Не более 0,80	12,00-14,00

Температура критических точек, °С
Ac1	Ac3	Ar1	Ar3
730	850	700	820

Технологические свойства
Ковка	Температура ковки, °С: начала 1220, конца 850. Сечения до 300 мм охлаждаются на воздухе.
Свариваемость	Ограниченно свариваемая. Способы сварки: ручная дуговая сварка, автоматическая дуговая сварка, аргонодуговая сварка, контактная сварка. Подогрев и термообработка применяются в зависимости от метода сварки, вида и назначения конструкции.
Обрабатываемость резанием	В закаленном и опущенном состоянии при HB 149-159 и σв = 590 МПа: Kv твердый сплав = 1,4 Kv быстрорежущая сталь = 0,7
Склонность к отпускной хрупкости	Склонна при температурах 400-500°С

Физические свойства	Температура испытаний, °С
20	100	200	300	400	500	600	700	800	900
Модуль нормальной упругости E, ГПа	217	212	206	198	189	180	—	—	—	—
Модуль упругости при сдвиге кручением G, ГПа	85	80	80	77	73	68	62	—	—	—
Плотность ρn, кг/м3	7760	7740	7710	—	—	—	—	—	—	—
Коэффициент теплопроводности λ, Вт/(м*К)	—	28	28	28	28	27	26	26	25	27
Удельное электросопротивление ρ, нОм*м	506	584	679	769	854	938	1021	1103	—	—
20-100	20-200	20-300	20-400	20-500	20-600	20-700	20-800	20-900	20-1000
Коэффициент линейного расширения α*106, K-1	10,6	11,1	11,4	11,8	12,1	12,3	12,5	12,8	—	—
Удельная теплоемкость c, Дж/(кг*К)	462	—	—	—	—	—	—	—	—	—

tekhnar.ru

Сталь 08ПС

На практике применяют множество конструкционных углеродистых сталей — это и Ст5, и Ст10, но мы рассмотрим характеристики стали 08ПС.

Химический состав

Сталь марки 08ПС относят к конструкционным углеродистым сталям. Химический состав регламентируется ГОСТ 1050 — 88. В нем определена массовая доля элементов, входящих в состав сплава 08ПС, данные приведены ниже:

• углерод от 0,05 до 0,11%;
• кремний от 0,05 до 0,17%;
• марганец от 0,35 до 0,65%;
• хром не более 0,10%.

Расшифровка

Название стали 08ПС расшифровывается следующим образом:

• 08 количество углерода;
• пс — показатель раскисления стали, в данном случае — полуспокойная.

Существует три типа раскисления, то есть удаления кислорода. Полуспокойная сталь занимает промежуточное положение между кипящей и спокойной, при этом она содержит в себе все положительные свойства материалов, подвергнутых раскислению другими способами.

Свойства

В целом этот материал показывает хорошие прочностные характеристики и параметры твёрдости. К положительным чертам 08ПС можно отнести и то, что она совершенно спокойно под воздействием различных нагрузок.

Если она не превышает определённые пределы, то изделие сохраняет свою первоначальную форму. Но надо отметить, что оно, может, на некоторое время деформироваться с последующим восстановлением.

На период восстановления изделие будет находиться в напряжённом состоянии.

Марка 8ПС обладает хорошей свариваемостью. Для сварочных операций можно использовать любые существующие технологии. Но надо учитывать то, что после термической обработки детали, изготовленные из этого сплава нельзя использовать для сварных конструкций.

Аналоги

Выбирая сталь 8ПС для изготовления конструкций проектировщик должен помнить, что ее всегда можно заменить ее ближайшим аналогом — марка 08. Существуют и зарубежные аналоги:

• США — А620;
• Германия — DC01;
• КНР — 08F.

Выбирая в качестве заменителя импортные материалы, необходимо помнить о том, что в комплект поставки должны входить и соответствующие сертификаты, подтверждающие качество материала и его соответствие ГОСТ.

Сортамент стали 8ПС

Предприятия металлургического комплекса нашей страны выпускают следующие виды изделий:

• прокат и фасонный, и сортовой — ГОСТ 1088;
• пруток, в том числе и калиброванный — 10702;
• лист, полоса — ГОСТ 4041, ГОСТ 1577.

Термическая обработка

Термообработка материала улучшает его качественные характеристики, при этом нет необходимости в добавлении в расплав других веществ. После этой операции повышается прочность сплава. Иногда ее применяют для деталей, которые будут использованы в несущих конструкциях. Для термообработки стали марки 08пс применяют закаливание, отпуск, отжиг.

Первая операция обеспечивает получение необходимой твёрдости. После закаливания детали можно охлаждать в любой среде (водной, масляной и пр.).

Для устранения напряжений, возникающих во внутренней структуре металла, применяют отпуск. После проведения операции изделия из стали 08пс получают большую твердость и прочность. Для выравнивания внутренней структуры и устранения ненужной пластичности сплав подвергают отжигу.

Механическая обработка

Для получения деталей из проката, изготовленного из стали 08ПС, имеет смысл выполнить очистку поверхности от окалины, следов масла и прочих загрязнений. Для этого можно использовать как щётки с металлической щетиной, так и средства малой механизации, например, УШМ (Болгарка).

На заготовительных участках предприятий, применяющих металлопрокат из 8ПС, устанавливают гильотинные ножницы, пилы Геллера, пресс — ножницы и прочее оборудование, позволяющее выполнять раскрой проката как листового, так и профильного.

Технологические свойства этого материала позволяют применять его для изготовления деталей применяя методы гибки. Ее можно выполнять как с помощью ручных гибочных станков, так и специальных станков.

Для механической обработки заготовок из стали этой марки нет необходимости применения специального инструмента. Ее можно обрабатывать с использованием твердых сплавов типа Т15К6.

Применение

Характеристики марки 08ПС позволяют применять ее в различных отраслях при создании различных машин и механизмов. Она предназначена для производства таких деталей, как:

• вилки;
• шайбы;
• труб различного диаметра и толщины стенок.

• Некоторые детали, после изготовления подвергают дополнительной химико — термической обработке.
• Сталь 8ПС можно назвать типичным представителем конструкционных углеродистых сталей.

Сварка материала

Этот материал довольно хорошо поддается такому воздействию, как сварка. Широкий спектр технических параметров, которые к тому же можно модифицировать при помощи различных добавок, считаются универсальными. Отличная свариваемость — это одно из первых достоинств, которыми обладает сталь.

Свойства и параметры сырья позволяют использовать дуговые виды сварки автоматического и ручного типа. Кроме того, допускается применение контактно-точечного и электрошлакового метода. Также стоит отметить, что этот материал можно успешно использовать и для производства кованых предметов.

Маркировка

Марки стали очень похожи, и это отражается в их маркировке:

• 08 означает количество углерода в сплаве в сотых долях процента. В данном случае, у обоих марок его 0,08%. По этому показателю они относятся к малоуглеродистым сталям.
• ПС расшифровывается как «полуспокойная». Это означает, что раскисление стали проведено не полностью, то есть в сплаве остается некоторое количество кислорода.
• Ю, как ни странно, означает «алюминий». Это та добавка, которой легировался сплав, и которая дала ему свои свойства. Отсутствие дополнительной цифры, указывающей процентное содержание алюминия в сплаве, указывает на то, что это содержание — менее 1% (обычно от 0,02% до 0,07%).

Таким образом, по наименованию стали мы можем определить, какими свойства обладает та или иная марка, какие конкретно она может выдерживать нагрузки, к каким способам обработки больше пригодна. И если вы решите заказать рулон 08Ю, то лучше заранее знать, подойдет ли он для ваших целей.

ГОСТ 16523/9045 определяет допустимые границы в производстве проката из разных видов стали.

Как было сказано выше, индекс «Ю» в названии говорит нам о том, что сталь легировали алюминием (то есть добавили его в сплав). Что это дает?

• Во-первых, алюминий очень хорошо удаляет из стали кислород. В результате увеличивается ударная вязкость металла, его текучесть. В толще материала уменьшается зернистость, что автоматически повышает жаростойкость стали и изделий из нее.
• Во-вторых, хотя сам по себе алюминий и не может в значительной степени изменить итоговые свойства сплава, дать им какой-то новый уровень, его отсутствие в составе значительно ухудшает механические и физические свойства. Так что даже небольшое количество этого элемента делает сплав в целом намного прочнее.

Сталь 08Ю в рулонах и листах закупают для производства методом холодной штамповки. Из нее делают детали для гидравлических систем, трубы разного диаметра, различные элементы для изготовления подшипников, продукцию для машиностроения и т.д. Словом, такие изделия, которые требуют от материала возможность сложной и особо сложной вытяжки.

Изделия из этой марки могут выдерживать большие нагрузки и использоваться в наиболее ответственных узлах. Для большей прочности их обычно подвергают закалке с отпуском.

Собственно, добавление алюминия в том числе преследует свой целью увеличить прокаливаемость стали, то есть глубину, на которую проникает закалка в изделие.

Сталь 08ПС (в оцинкованном и чистом виде) — это конструкционная сталь обыкновенного качества. В нее добавляют марганец (до 0,65%) и совсем немного кремния для раскисления (в случае с полуспокойными сталями, количество составляет от 0,07% до 0,12%).

Если необходимо повысить коррозийную стойкость (а она у такого сплава не очень высокая, по сравнению со многими другими марками), то добавляется также хром. Другой способ заключается в оцинковке на этапе изготовления проката: для поставок на производства, которые используют прокат в качестве исходного сырья, стоимость за лист оцинкованной стали 08ПС выходит ниже, чем при покупке более дорогих марок.

Благодаря более простому составу, конструкционная сталь обыкновенного качества намного дешевле, чем улучшенные и легированные марки. Для производств, в которых нет жестких требований по прочности и устойчивости к разным типам нагрузок, этот вариант более предпочтителен, потому что позволяет заметно снизить стоимость продукции.

Сталь 08ПС в рулонах отправляется на производства, которые не используют дополнительную термическую обработку изделий. Она уже готова к штамповке и резке, очень хорошо сваривается, благодаря невысокому содержанию углерода.

Впрочем, если необходимо закалить изделие, или провести любую другую термическую обработку, то и это тоже вполне допустимо и возможно. Закалка с последующим отпуском и отжигом устраняет напряжения в толще металла и делает структуру более равномерной.
