Сталь 30хгса: характеристики и применение

Сталь-Максимум: Марка 30ХГСА

Этот материал классифицируется как конструкционная среднелегированная сталь. Он относится к хромокремнемарганцовым сплавам.

Конструкционная сталь — сплав, который применяется для изготовления различных деталей, механизмов и конструкций в машиностроении и строительстве и обладает определенными механическими, физическими и химическими свойствами.

см. Википедию

Из этой марки стали производят всевозможные улучшаемые детали, например:

• сортовой и фасонный прокат,
• калиброванные прутки,
• серебрянки,
• шлифованные прутки,
• толстостенные и тонкостенные листы,
• полосы,
• поковки,
• трубы,
• кованые заготовки.

Выпущенные изделия из стали 30ХГСА активно используются в современной промышленности, организации трубопроводов и машиностроении. В этих сферах они представлены в виде:

• валов и осей,
• лопаток компрессорных машин, эксплуатируемых при температуре до +200°С,
• зубчатых колес,
• корпусов обшивки,
• рычагов и толкателей,
• сварных конструкций, работающих при знакопеременных нагрузках,
• фланцев,
• крепежных элементов, которые функционируют при низких температурах.

Точный химический состав стали 30ХГСА

Технические и эксплуатационные характеристики деталей, а также химический состав материала представлены в специальном нормативном документе. Они регламентируются предписаниями ГОСТа 4543–71.

В составе сплава 8 элементов, основные из них: хром, марганец и кремний. Второстепенные:

• Углерод
• Никель
• Медь
• Сера
• Фосфор

Точное процентное соотношение всех составляющих представлено в таблице ниже и на диаграмме.

Si	Cr	Mn	С	Ni	Cu	S	P
от 0,9 до 1,2	0,8 – 1,1	от 0,8 до 1,1	0,28 – 0,34	менее 0,3	менее 0,3	до 0,025	менее 0,025

Свойства стали 30ХГСА

Термическая обработка таких веществ производится в два основных этапа. В первую очередь, деталь из подобного сплава закаливается в масле при температуре +880oC. Затем она отпускается в воде при показании термометра 540oC выше 0oC.

Начальная температура ковки материала +1240oC, конечная +800oC. Изделия с сечением до 50 мм охлаждаются на воздухе, свыше 51 мм проходят процедуру охлаждения в специальных ящиках.

Твердость стали 30ХГСА по Бринеллю достигает 10 -1 = 229 МПа. Критические точки наступают при температурах:

• Ac1 = 760o
• Ac3(Acm) = 830o
• Ar3(Arcm) = 705o
• Ar1 = 670o
• Mn = 352o

Материал относится к ограниченно свариваемым. Для него доступны следующие способы сварки:

• ручная дуговая (РДС),
• аргонно-дуговая под флюсом и с газовой защитой (АДС),
• аргонно-дуговая сварка вольфрамовым электродом в среде защитных газов (АрДС),
• электрошлаковая (ЭШС),
• контактно-точечная (КТС).

При этом рекомендуется предварительный подогрев и последующая термическая обработка. Подобных ограничений не существует только при контактно-точечной сварке.

Обрабатываемость материала резанием доступна в горячекатаном состоянии, при твердости сплава по Бринеллю от 207 до 217 единиц.

Сталь 30ХГСА не имеет склонности к отпускной хрупкости, однако при этом она является флокеночувствительным материалом.

При помощи добавления или удаления из состава различных легирующих веществ стали придают те или иные свойства. Например, для повышения теплоустойчивости в составе стали уменьшают присутствие углерода, но при этом обязательно легируют повышенным количеством хрома.

Высокопрочные сплавы получают за счет термической обработки, повышения содержания углерода в составе и других легирующих элементов, которые улучшают прочность феррита и увеличивают прокаливаемость материала.

Физические свойства

Ст 30ХГСА, характеристики которой свойственны многим среднелегированным сталям, получила широкое применение. Расширенную область применения можно связать с следующими качествами:

1. При проведении инженерных расчетов учитывается плотность стали 30ХГСА, которая составляет 7850 кг/м3. Стоит учитывать, что подобный показатель может варьировать с большом диапазоне в зависимости от температуры окружающей среды.
2. Температура плавления составляет 1500 градусов Цельсия. Этот показатель определяет сложности, которые возникают при литье, а также высокую устойчивость к воздействию температуры.
3. Высокая прочность и устойчивость к ударной нагрузке также определяют широкое распространение стали. Структура разрушается только при воздействии ударной нагрузки 980 МПа.

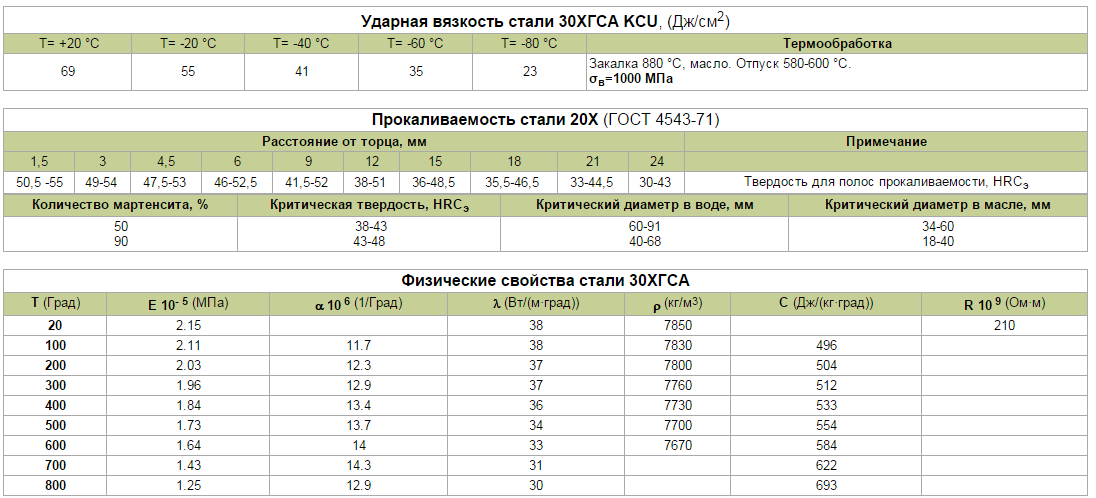

Физические свойства 30хгса

Физические свойства учитываются при выборе наиболее подходящего сплава для изготовления деталей с учетом того, в каких именно условиях они будут эксплуатироваться.

Сталь 30ХГСА: расшифровка, характеристики, применение и особенности

Сталь 30ХГСА разрабатывалась учеными Советского Союза для применения в отрасли авиационной промышленности. Системы управления, включая педали и другие механизмы самолетов, изготавливаемых после 50-х годов прошлого века, были сделаны исключительно из указанного сплава. Сталь 30ХГСА характеристики имела хорошие, что позволило существенно расширить область ее применения. Массово начали применять данный состав в машиностроении и при производстве станков.

• 30ХГСА расшифровка марки
• Сталь 30ХГСА: характеристики
• Применение

30ХГСА — сталь, относящаяся к легированным. Ее состав попадает под регламент ГОСТа 4543−71, из которого следует, что каждая из букв и цифр определяет количество элементов, входящих в сплав:

• 30 — значение содержания углерода (до 0,34%). Он способствует повышению твердости и прочности, но скажется на пластичности и свариваемости.
• Х — хром (около 1%). Для повышения закаливаемости, коррозионной стойкости и жаропрочности сплавов. Наблюдается положительная динамика относительно сопротивления абразивному износу.
• Г — марганец (не более 1,1%). Для удаления вредных серовых и кислородных примесей. Минимизация появления сколов и трещин в процессе работы. Поверхности становятся более качественными. Металл обретает пластичность, его легко сваривать.
• С — кремний. Это сильный раскислитель, наряду с марганцем. Увеличивает пластичность, не влияя при этом на показатель прочности. Материал становится восприимчивым к действию высоких температур.
• А — расшифровка улучшения. Значит, сталь закалили, применяя метод высокого отпуска. особенность закалки состоит в том, что металл быстро нагревают, пока температура не достигнет 870 градусов Цельсия, а потом резко охлаждают в обычной воде либо масляном растворе. Таким путем достигают значительного преобразования внутренней структуры, что повышает механические характеристики полученного сплава примерно в 2,9 раза. Закалочное напряжение снимает высокий отпуск: нагрев до 560 градусов. Вместе со снятием напряжения происходит увеличение такого свойства, как упругость.
• Сера и фосфор (до 0,25%). Элементы из категории «вредные примеси». Их молекулы значительно больше от всех вышеперечисленных компонентов. При прохождении в кристаллическую сетку, они уменьшат устойчивость стали, что приведет к снижению устойчивости всего сплава.
• В состав 30ХГСА входят медь и никель в незначительных количествах, которые не способны оказывать влияние на качественные характеристики стали.

Данное обозначение является отечественным. Есть несколько зарубежных аналогов:

• Польская 30HGSA;
• Чешская 14331;
• Болгарская 30ChGSA.

Сталь 30ХГСА: характеристики

Имеет характерный зеленый оттенок с плотностью 7850 кг/м3 и температурой плавления 1500 градусов Цельсия. Теплопроводность полностью зависит от температурных значений. Указанную марку от обычных сталей конструктивного назначения выделяет высокое значение прочности и устойчивость к ударной нагрузке. Такая сталь может разрушиться полностью при нагрузках, равных 980 МПа.

Высокие пластические свойства, речь идет об относительном удлинении (11%) и сужении (50%). Устойчивость и переменным нагрузкам. Показатель твердости — 50 единиц за шкалой Роквелла.

Механические характеристики остаются неизменными при постоянном воздействии температуры, не превышающей 400 градусов.

Сталь 30ХГСА неустойчива к коррозии. Длительный контакт с водой приведет к образованию ржавчины на поверхности сплава.

Для предотвращения коррозии используются специальные гальванические покрытия с хромом и цинком. Наносят их посредством метода электролиза.

Высокий уровень пластичности позволяет проводить дальнейшую обработку методами штамповки и ковки. Отличная упругость делает возможным резание. Имеется в виду проведение зенкерования, фрезерования и прочих работ. Чтобы поднять производительность, следует провести предварительный отжиг.

Данная марка отнесена ко второй группе свариваемости. Особенность проведения сварочных работ в том, что сталь 30 ХГСА обязательно прогревают до 250 градусов для сокращения вероятности образования трещин.

Применение

Вышеперечисленные характеристики дают возможность применять сплав в разных промышленных отраслях:

• В строительстве из него делают крепежи, на которые воздействуют знакопеременные изгибы.
• Даже современные авиастроители используют сплав как материал для изготовления расходных элементов: фланцов, валов и прочих.
• В машиностроительном деле производятся высококачественные изделия, работающие при постоянных переменных нагрузках.

Стоимость зависит от качества и габаритов лома, а также от планируемых объемов поставки.

Расшифровка марки

Химический составсплава задается ГОСТом 4543-71, который определяет содержание основных легирующих добавок, указанных в маркировке. Расшифровка марки стали 30ХГСАуказывает на то, что она принадлежит к классу среднелегированных сплавов. Первые две цифры слева направо обозначают концентрацию углерода, необходимого для придания твердостиметаллу. Одновременно углерод снижает пластичность стали, поэтому его содержание не превышает 0,28-0,34%.

За цифрами следуют буквы, указывающие на главные легирующие элементы, концентрация которых колеблется в пределах 1%:

• хром добавляют для повышения коррозионной устойчивости и жаропрочности стали;
• марганец и кремний – сильные раскислители, они также увеличивают пластичность и снижают опасность растрескивания сплава.

Буква «А», указанная в самом конце аббревиатуры, свидетельствует о высоком качестве материала. Он содержит небольшие примеси меди и никеля, но их концентрация слишком мала, чтобы существенно влиять на свойства сплава. Примеси серы и фосфора снижают прочность металла путем встраивания в узлы кристаллической решетки. Полностью удалить эти примеси невозможно, однако их содержание минимально — не более 0,25%.

По ГОСТу данный сплав можно заменить аналогами:

• 40ХФА;
• 35ХМ;
• 25ХГСА;
• 40ХН;
• 35ХГСА.

Среди зарубежных аналогов:

• 14331 – Чехия;
• 30ChGSA – Болгария;
• 30HGSA, 30HGS – Польша.

Сортамент выпускаемой продукции состоит:

• из труб разного диаметра;
• кованых заготовок;
• листов различной толщины;
• сортового проката;
• полосового железа;
• калиброванных и шлифованных прутков.

Сортамент продукции

• Трубы.
• Заготовки кованые и поковка.
• Полосовое железо.
• Листы – толстые и тонкие.
• Прокат – сортовой, фасонный.
• Прутки калиброванные и шлифованные.

Процесс маркировки сталей легированного типа выполняется согласно принятым стандартам. Именно благодаря маркировке становится возможно точно и быстро установить химический состав сплава. В стали 30ХГСА, как и во многих других легированных сталях, присутствует углерод. Его присутствие обеспечивает сплав крепостью, но избыток углерода может, наоборот, повысить хрупкость сплава.

Кроме углерода характеристики данной стали определяет ряд других элементов. Основным химическим компонентом сплава, после углерода, можно назвать хром. Легирование хромом даёт стали коррозионную устойчивость, внешнюю привлекательность и длительный период службы. Кроме того, в качестве присадочных материалов к описываемому сплаву добавляется марганец и кремний. Благодаря этим элементам эксплуатационные характеристики материала существенно улучшаются. Купить сталь 30ХГСА с отличными техническими характеристиками вы всегда можете в нашей компании. Стандартные ГОСТы для данной стали – 4543-71 и 84-79 70.

Состав сплава

Химический состав любого сплава, в том числе и рассматриваемого нами, оказывает непосредственное влияние на его технические характеристики. В сталь 30ХГСА входят следующие основные элементы:

• Углерод – 0,3%;
• Хром, кремний и марганец – все по 1 %;
• Медь и никель – около 0,3 %.

Помимо вышеперечисленных элементов в состав описываемого сплава входят в малых количествах (до 0,025%) сера и фосфор. Уровень содержания данных веществ должен тщательно контролироваться, так как их избыток ухудшает технические характеристики стали. Только у нас вы можете купить квадрат 30ХГСА с быстрой доставкой и по объективным расценкам!

Физические и химические свойства

У сплава 30ХГСА во многом схожие с другими среднелегированными сталями характеристики. Благодаря этому сплав получил довольно широкое распространение. В производстве особенно ценятся следующие его свойства:

• плотность – 7850 кг/м 3 (зависит от температуры среды);
• температура плавления – 1 500 ͦС;
• устойчивость к ударной нагрузке (выдерживает до 980 МПа);
• высокая степень пластичности;
• не очень высокая коррозионная устойчивость;
• способность переносить нагрузки переменного типа;
• сохранение изначальных характеристик до 400 ͦС.

Сплав 30ХГСА хорошо поддаётся штамповке и ковке, так как термообработку он переносит без потери пластичности. Купить шестигранник 30ХГСА вы можете у нас прямо сейчас!

Области применения 30ХГСА

• строительство (элементы крепежа);
• авиастроение (расходный материал для фланцев и валов);
• машиностроение (элементы, работающие под постоянными и переменными нагрузками).

Сталь 30ХГСА, аналоги которой 30ChGSA (Болгария) и 14331 (Чехия), производится нашим предприятием уже не первый год. Ждём ваших звонков и заказов!

Информация по наличию может быть не актуальной, актуальное наличие уточняйте у менеджера, или скачайте обновленный прайс

30Хгса гост – 30

Продажа марки стали 30ХГСАГОСТ 11268 и ГОСТ 4543. В наличии прокат стали легированной, конструкционной на складах компании. Быстрая доставка до клиента.

(351) 735-59-79

поставляет спецстали предприятияя машиностроительной и обрабатывающей промышленности. На складах ООО «Промгруппа» имеется широкий ассортимент инструментальных (легированные, штамповые, валковые, углеродистые, быстрорежущие) и конструкционных (легированные, рессорно-пружинные, подшипниковые) марок стали.

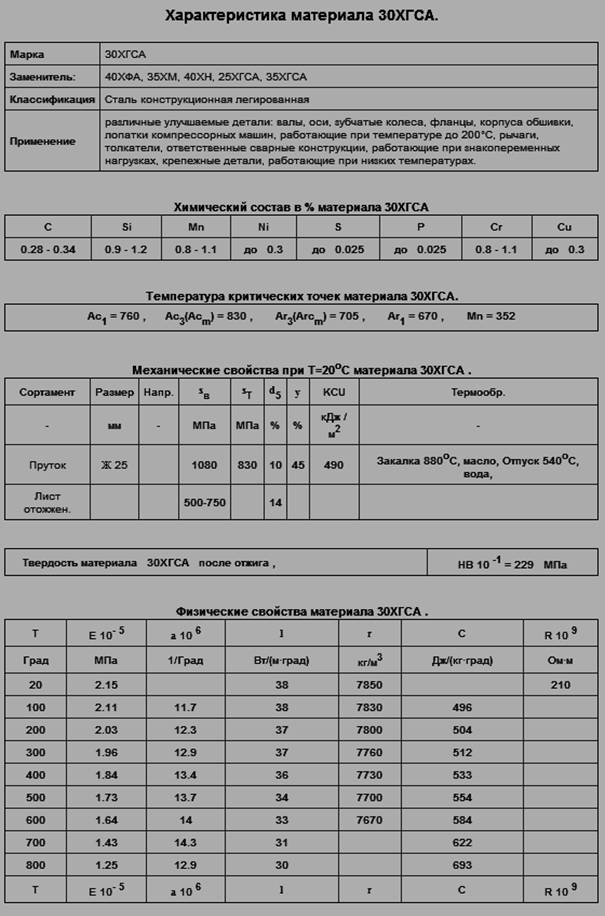

Характеристики 30ХГСА ГОСТ 4543 — 71

Марка :	30ХГСА
Заменители:	40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА
Классификация:	Сталь конструкционная легированная
Применение:	валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

Механические свойства материала 30ХГСА при Т=20°С

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Трубы, ГОСТ 8731-87	686	11	—
Трубы холоднодеформир., ГОСТ 8733-74	491	18	—
Пруток, ГОСТ 4543-71	Ø 25	1080	830	10	45	490	Закалка 880°C, масло, Отпуск 540°C, вода,
Лист толстый, ГОСТ 11269-76	490-740	20	Нормализация
Лист толстый, ГОСТ 11269-76	1080	9	490	Закалка и отпуск
Лист тонкий, ГОСТ 11268-76	490-740	20	Нормализация
Лист тонкий, ГОСТ 11268-76	1080	10	Закалка и отпуск

Твердость30ХГСА после отжига , ГОСТ 4543-71	HB 10 -1 = 229МПа
Твердость30ХГСА, Трубы холоднодеформир. ГОСТ 8733-74	HB 10 -1 = 229МПа
Твердость30ХГСА, Пруток горячекатан. ГОСТ 10702-78	HB 10 -1 = 217МПа
Твердость30ХГСА нормализованного , Лист толстый ГОСТ 30ХГСА 11269-76	HB 10 -1 = 156 — 217МПа

www.promgroupchel.ru

Характеристики стали 30ХГСА

Сталь 30хгса относится к классу легированной конструкционной стали. Она была создана для нужд авиации, но благодаря отличным характеристикам быстро перешла в разряд популярных материалов в машиностроении. Нередко сталь 30хгса называют «хромансиль».

Это название сплав получил благодаря содержащемся в нем легирующим элементам (хром, марганец и кремний), латинские названия которых в сокращении и составили слово «хромансиль». Аналогами хромансиля являются стали марок 40ХФА, 35ХМ, 40ХН, 25ХГСА и 35ХГСА.

Маркировка стали 30хгса включает число, находящееся на первом месте и показывающее выраженный в сотых долях процент содержания углерода. В данном случае он составляет 3%, то есть соответствует норме для класса среднелегированных сталей (до 2,5% — низколегированная, от 2,5 до 10% — среднелегированная, от 10% — высоколегированная).

Химический состав 30ХГСА

Химический элемент	%
Кремний (Si)	0.90-1.20
Медь (Cu), не более	0.30
Марганец (Mn)	0.80-1.10
Никель (Ni), не более	0.30
Фосфор (P), не более	0.025
Хром (Cr)	0.80-1.10
Сера (S), не более	0.025

Механические свойства

Механические свойства

Термообработка, состояние поставки	Сечение, мм	s0,2, МПа	sB, МПа	d5, %	y, %	KCU, Дж/м2	HB	HRCэ
Пруток. Закалка 880 °С, масло Отпуск 540 °С, вода или масло.
25	830	1080	10	45	49
Поковки. Закалка. Отпуск.
КП 490

Химический состав

Стандарт

C

S

P

Mn

Cr

Si

Ni

Fe

Cu

V

Ti

Mo

W

TУ 14-1-1885-85

0.28-0.34

≤0.015

≤0.025

0.8-1.1

0.8-1.1

0.9-1.2

≤0.3

Остаток

≤0.25

—

—

—

—

TУ 14-1-2765-79

0.28-0.34

≤0.015

≤0.025

0.8-1.1

0.8-1.1

0.9-1.2

≤0.3

Остаток

≤0.25

≤0.05

≤0.03

≤0.15

≤0.2

TУ 14-4-385-73

0.28-0.34

≤0.025

≤0.025

0.8-1.1

0.8-1.1

0.9-1.2

≤0.3

Остаток

≤0.25

≤0.05

≤0.03

≤0.15

≤0.2

TУ 14-1-4118-2004

0.28-0.34

≤0.025

≤0.025

0.8-1.1

0.8-1.1

0.9-1.2

≤0.3

Остаток

≤0.3

≤0.05

≤0.03

≤0.15

≤0.2

ГОСТ 19277-73

0.28-0.34

≤0.011

≤0.015

0.8-1.1

0.8-1.1

0.9-1.2

≤0.3

Остаток

≤0.2

—

—

—

—

ГОСТ 21729-76

0.28-0.34

≤0.011

≤0.015

0.8-1.1

0.8-1.1

0.9-1.2

≤0.3

Остаток

≤0.2

≤0.05

≤0.03

≤0.15

≤0.2

TУ 14-3-674-78

0.28-0.34

≤0.005

≤0.025

0.8-1.1

0.8-1.1

0.9-1.2

≤0.3

Остаток

—

—

—

—

—

Fe — основа. По ГОСТ 4543-71 регламентировано содержание в особовысококачественной стали: P≤0,025%; S≤0,015%; Сu≤0,25%. По ТУ 14-1-2765-79 химический состав приведен для стали 30ХГСА-Ш. По ТУ 14-1-3238-81 для стали марки 30ХГСА-СШ содержание S≤0,015%. Для стали марки 30ХГСА (селект) устанавливается содержание углерода на уровне С=0,27-0,32%. По ТУ 14-3-674-78 химический состав приведен для стали 30ХГСА-ВД. По ГОСТ 19277-73 химический состав приведен для стали 30ХГСА-ВД; сталь марки 30ХГСА должна иметь химсостав в соответствии с ГОСТ 4543. При выплавке стали скаппроцессом массовая доля меди должна быть ≤ 0,25 % в сталях марок 30ХГСА и 30ХГСА-ВД. Предельные отклонения по химическому составу — в соответствии с ГОСТ 4543. Для стали марки 30ХГСА-ВД суммарная массовая доля серы и фосфора не должна превышать 0,25 %, допускается отклонение по марганцу плюс 0,1 и минус 0,2 %. По ГОСТ 21729-76 химический состав приведен для стали 30ХГСА-ВД; сталь марки 30ХГСА должна иметь химсостав в соответствии с ГОСТ 4543. При выплавке стали скаппроцессом массовая доля меди должна быть ≤ 0,25 % в сталях марок 30ХГСА и 30ХГСА-ВД. Предельные отклонения по химическому составу — в соответствии с ГОСТ 4543. Для стали марки 30ХГСА-ВД суммарная массовая доля серы и фосфора не должна превышать 0,22 %. По ТУ 14-1-1885-85 химический состав приведен для стали марки 30ХГСА-ВД. Для обеспечения требуемой величины зерна разрешается при выплавке стали вводить ванадий из расчета содержания его в стали не более 0,10 %, содержание которого в стали не определяется. Наличие вольфрама до 0,20 %, молибдена до 0,15 %, титана до 0,030 % не является браковочным признаком. Допустимое отклонение по содержанию марганца в стали +0,010/-0,020 %.

Технологические свойства

Сталь 30ХГСА (ГОСТ определяет диапазон некоторых свойств) может применяться при создании различных изделий и конструкций. При выборе этого металла следует учитывать:

1. Коррозионная стойкость низкая. При длительном воздействии высокой влажности на поверхности может появится коррозия. Это качество следует учитывать при выборе легированной стали. В некоторых случаях коррозионная стойкость повышается за счет нанесения на поверхность гальванического покрытия, которое состоит из цинка и хрома. Для получения подобной поверхности применяется метод электролиза. Однако, создаваемый поверхностный слой характеризуется низкой устойчивостью к механическому воздействию – после повреждения незамедлительно появится коррозия.
2. Высокая пластичность, так как относительное удлинение составляет 11%. Она также существенно расширяет область применения металла, так как многие детали должны выдерживать переменную нагрузку.
3. Материал характеризуется высокой устойчивостью к переменным нагрузкам. Предел выносливости при испытании может варьироваться в зависимости от температуры окружающей среды.
4. Показатель твердости по шкале Роквелла составляет 50 единиц.
5. Механические свойства не изменяются при температуре до 400 градусов Цельсия. Эксплуатация при более высокой температуре не допускается, так как это приведет к повышению пластичности и снижению твердости поверхности.
6. Сталь 30ХГСА, термообработка которой проводится для повышения твердости и снижения хрупкости, характеризуется пластичностью. Именно поэтому она может применяться при ковке или штамповке.
7. Отличная упругость позволяет проводить обработку заготовок резанием. Именно поэтому заготовки поставляются для зенкерования, фрезерования или точения.

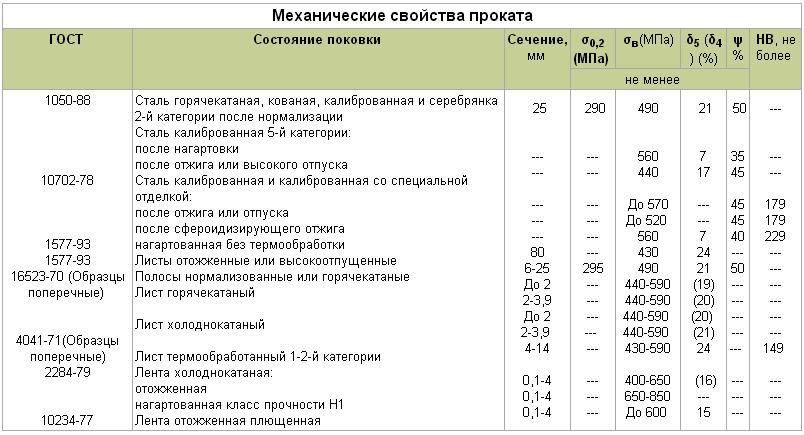

Механические свойства

Для повышения производительности часто проводится отжиг. Рассматриваемая марка среднелегированных сталей относится ко второй группе по степени свариваемости. Именно поэтому рекомендуется проводить предварительный подогрев структуры, что снижает вероятность образования структурных трещин. Для обеспечения наиболее благоприятных условий зачастую заготовки нагревают до температуры 250 градусов Цельсия.

Сталь 30 – отечественные аналоги

Марка металлопроката	Заменитель
30	25
35

Марка	ГОСТ	Зарубежные аналоги	Классификация
30	1050–88	есть	Сталь конструкционная качественная углеродистая
4041–71
2284–79

Флокеночувствительность	Свариваемость	Способы сварки	Склонность к отпускной хрупкости
не чувствительна	сварка с ограничениями	КТС, РДС, ЭШС, АДС (флюс + защитный газ)	не склонна

Массовая доля элементов не более, %:

Кремний	Марганец	Медь	Мышьяк	Никель	Сера	Углерод	Фосфор	Хром
0,17–0,37	0,5–0,8	0,3	0,08	0,3	0,04	0,27–0,35	0,035	0,25

Сортамент	ГОСТ	Размеры – толщина, диаметр	Термообработка	KCU	y	d5	sT	sв
мм	кДж/м2	%	%	МПа	МПа
Лист	4041–71	4–14	есть	24	430–590
Прокат	1050–88	до 80	Нормализация	50	21	295	490
нагартован.	35	7	560
отожжен.	45	17	440
Лента отожжен.	2284–79	390–640
нагартован.	640–930

Области применения сплава

Конструкционные сплавы без легирующих элементов получили широкое применение в самых различных отраслях промышленности. Область применения стали 30 связана с тем, что она не обладает коррозионной стойкостью, но при этом имеет высокую прочность и твердость. Чаще всего применяется для изготовления качественного листового проката 1−2 категории, толщина которого находится в пределах от 4 до 14 мм.

Производство всех заготовок проводится по стандарту ГОСТ. На машиностроительные и иные заводы поставляются следующие типы заготовок:

• Тонкие или толстые листы, предназначенные для штамповки или сваривания. Сегодня довольно часто производство основано на холодной штамповке. Относительно невысокая твердость материала позволяет снизить затраты при штамповке.
• Калиброванный или шлифованный пруток. Пруток может обрабатываться на специальном токарном оборудовании.
• Проволока различного диаметра.
• Ленты и полосы различной толщины.

При применении технологии холодной штамповки зачастую из заготовок стали 30 получают валы, рычаги, тяги, серьги, цилиндры, звездочки и другие подобные детали. Несмотря на то, что показатель прочность уступает аналогичному показателю других металлов, металл применяется для получения различных ответственных деталей.

В заключение отметим, что распространенным примером использования рассматриваемого металла является изготовление спиц для колес велосипедов или мопедов. На завод заготовка поступает в виде проволоки.

30ХГСА

Общие сведения

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 259071, ГОСТ 2591-71, ГОСТ 2879-69, ГОСТ 10702-78. Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 1051-73. Шлифованный пруток и серебрянка ГОСТ 14955-77. Лист толстый ГОСТ 11269-76. Лист тонкий ГОСТ 11268-76. Полоса ГОСТ 103-76. Поковки и кованые заготовки ГОСТ 1133-71, ГОСТ 8479-70. Трубы ГОСТ 8731-87, ГОСТ 8732-78, ГОСТ 8733-87, ГОСТ 8734-75, ГОСТ 21729-76, ГОСТ 13663-68, ГОСТ 9567-75.

Назначение

Различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

Химический состав

Химический элемент	%
Кремний (Si)	0.90-1.20
Медь (Cu), не более	0.30
Марганец (Mn)	0.80-1.10
Никель (Ni), не более	0.30
Фосфор (P), не более	0.025
Хром (Cr)	0.80-1.10
Сера (S), не более	0.025

Механические свойства

Термообработка, состояние поставки	Сечение, мм	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2	HB	HRC э
Пруток. Закалка 880 °С, масло Отпуск 540 °С, вода или масло.
25	830	1080	10	45	49
Поковки. Закалка. Отпуск.
КП 490	<100	490	655	16	45	59	212-248
КП 490	100-300	490	655	13	40	54	212-248
КП 540	<100	540	685	15	45	59	223-262
КП 590	<100	590	735	14	45	59	235-277
КП 590	100-300	590	735	13	40	49	235-277
КП 640	<100	640	785	13	42	59	248-293
КП 675	<100	675	835	13	42	59	262-311
Закалка 860-880 °С, масло. Отпуск 200-250 °С, воздух.
30	1270	1470	7	40	43-51
Закалка 860-880 °С, масло. Отпуск 540-560 °С, вода или масло.
60	690	880	9	45	59	225

Механические свойства при повышенных температурах

t испытания, °C	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2
Пруток. Закалка 880 °С, масло. Отпуск 560 °С.
300	820	980	11	50	127
400	780	900	16	69	98
500	640	690	21	84	78
550	490	540	27	84	64
Образец диаметром 5 мм, длиной 25 мм, прокатанный. Скорость деформирования 2 мм/мин. Скорость деформации 0,0013 1/с
700	175	59	51
800	85	62	75
900	53	84	90
1000	37	71	90
1100	21	59	90
1200	10	85	90

Механические свойства в зависимости от температуры отпуска

t отпуска, °С	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2	HB
Диаметр 20-70 мм, закалка 880 °С, масло. После отпуска охлаждение в воде.
200	1570	1700	11	44	88	487
300	1520	1630	11	54	69	470
400	1320	1420	12	56	49	412
500	1140	1220	15	56	78	362
600	940	1040	19	62	137	300

Механические свойства в зависимости от сечения

Сечение, мм	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2
Закалка 880 °С, масло. Отпуск 600 °С, вода.
30	880	1000	12	50	69
50	760	880	12	50	69
80	740	860	14	50	78
120	670	820	14	50	78
160	590	740	14	50	78
200	530	720	14	45	59
240	490	710	14	45	59

Технологические свойства

Температура ковки

Начала 1240, конца 800. Сечения до 50 мм охлаждаются в штабелях на воздухе, 51-100 мм — в ящиках.

Свариваемость

ограниченно свариваемая. Способы сварки: РДС, АДС под флюсом и газовой защитой, АрДС, ЭШС. Рекомендуется подогрев и последующая термообработка, КТС без ограничений.

Обрабатываемость резанием

В горячекатаном состоянии при НВ 207-217 и s B = 710 МПа K u тв.спл. = 0.85, K u б.ст. = 0.75.

Склонность к отпускной способности

склонна

Флокеночувствительность

чувствительна

Температура критических точек

Критическая точка	°С
Ac1	760
Ac3	830
Ar3	705
Ar1	670
Mn	352

Ударная вязкость

Состояние поставки, термообработка	+20	-20	-40	-60	-80
Закалка 880 С, масло. Отпуск 580-600 С. бв = 1000 МПа.	69	55	41	35	23

Предел выносливости

s -1 , МПа	t -1 , МПа	n	s B , МПа	Термообработка, состояние стали
490	1666	1Е+7	1670
372	882	1Е+7	880
470	1Е+6	1080
696	Закалка 870 С. Отпуск 200 С
637	Закалка 870 С. Отпуск 400 С

Прокаливаемость

Расстояние от торца, мм / HRC э
1.5	3	4.5	6	9	12	15	18	21	24
50.5-55	49-54	47.5-53	46-52.5	41.5-52	38-51	36-48.5	35.5-46.5	33-44.5	30-43

Кол-во мартенсита, %	Крит.диам. в воде, мм	Крит.диам. в масле, мм	Крит. твердость, HRCэ
50	60-91	34-60	38-43
90	40-68	18-40	43-48

Физические свойства

Температура испытания, °С	20	100	200	300	400	500	600	700	800	900
Модуль нормальной упругости, Е, ГПа	215	211	203	196	184	173	164	143	125
Плотность, pn, кг/см3	7850	7830	7800	7760	7730	7700	7670
Коэффициент теплопроводности Вт/(м ·°С)	38	38	37	37	36	34	33	31	30
Уд. электросопротивление (p, НОм · м)	210
Температура испытания, °С	20- 100	20- 200	20- 300	20- 400	20- 500	20- 600	20- 700	20- 800	20- 900	20- 1000
Коэффициент линейного расширения (a, 10-6 1/°С)	11.7	12.3	12.9	13.4	13.7	14.0	14.3	12.9
Удельная теплоемкость (С, Дж/(кг · °С))	496	504	512	533	554	584	622	693

neva-stal.ru
