Сталь 18хгт конструкционная легированная: расшифровка, характеристики, гост

Основные характеристики и свойства

При выборе металла уделяется много внимания основным характеристикам. К ним отнесем:

Показатель твердости. Он может варьировать в большом диапазоне и зависеть от того, была ли проведена термическая обработка. Твердость стали 20 выдерживается на уровне 163 МПа. Этого вполне достаточно для изготовления различных изделий, которые обладают высокой износостойкостью.
Также учитывается и плотность. Менее плотные материалы применяются для изготовления изделий, которые будут обладать небольшим весом. В рассматриваемом случае показатель составляет 7,85 к/см3.
Рассматривая основные характеристики учитывается предел текучести и предел прочности. Они рассматриваются при создании различных проектов. Металл Ст 20 может улучшаться для того, чтобы увеличить характеристики материала.
Структура характеризуется тем, что не склонна к отпускной хрупкости и образованию флокенов.
Проводимая термообработка стали 20 позволяет существенно увеличить срок службы изделия. Проводится она при определенных режимах. К примеру, для ковки структура нагревается до температуры 1 280 градусов Цельсия.
При необходимости есть возможность проводить сваривание деталей.
Ударная вязкость стали 20 определяет то, что металл часто применяется при изготовлении валов и других подобных изделий, которые могут использоваться при создании элементов, применяемых при создании различных механизмов. Модуль упругости также учитывается при рассмотрении основных свойств металла.
Средний коэффициент теплопроводности определяет то, что структура может нагреваться достаточно быстро, но при этом тепло отводится с высокой эффективностью.

Свойства Ст 20

Механические свойства стали 20 определяют довольно широкое распространение этой марки в машиностроительной и других область промышленности. Как ранее было отмечено, технические характеристики могут улучшаться при проведении термической обработки или легировании. Перестроение структуры металла позволяет повысить твердость поверхностного слоя, при добавлении других химических веществ могут придаваться особые качества, к примеру, коррозионная стойкость.

Термическая обработка предусматривает изменение структуры за счет оказания воздействия определенной температуры. Критические точки выбираются в зависимости от особенностей химического состава. К особенностям подобной процедуры отнесем следующие моменты:

Материал 18ХГТ купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

Другие марки из этой

Обращаем ваше внимание на то, что данная информация о марке 18ХГТ, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 18ХГТ могут отличаться от значений, приведённых на данной странице

Более подробную информацию о марке 18ХГТ можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

Термическая обработка

Наиболее распространенный технологический процесс окончательной термической обработки инструмента для горячего деформирования состоит из закалки и отпуска. Большое разнообразие условий работы такого инструмента предопределяет не только применение различных сталей, но и необходимость получать в каждом конкретном случае оптимальное для данных условий сочетание свойств за счет правильного выбора режимов термической обработки. При этом в зависимости от назначения инструмента возможен выбор разных температур нагрева под закалку, закалочных сред и способов охлаждения, температур отпуска. Режимы закалки и отпуска не универсальны, а их следует назначать дифференцированно в соответствии с условиями работы инструмента.

В частности, следует учитывать, что при повышении температуры нагрева под закалку возрастает теплостойкость и прокаливаемость штамповых сталей, но из-за укрупнения зерна снижается их вязкость. Поэтому, например, для прессового инструмента, работающего с большим разогревом, но без значительных динамических нагрузок, целесообразно повышать температуру нагрева под закалку для получения большей теплостойкости. Вместе с тем при выборе режимов закалки и отпуска следует учитывать их влияние на деформацию инструмента в процессе термической обработки и возможность последующей механической обработки.

Повышение температуры отпуска, как правило, повышает вязкость стали, но снижает ее твердость, прочность и износостойкость. В связи с этим для сохранения износостойкости и твердости стали температуру отпуска выбирают пониженной, однако не ниже температуры разогрева инструмента при эксплуатации.

Общие сведения

Заменитель

стали: 5ХНВ, 5ХГМ, 4ХМФС, 5ХНВС, 4Х5В2ФС.

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 5950-73, ГОСТ 2590-71, ГОСТ 2591-71. Калиброванный пруток ГОСТ 5950-73, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78. Шлифованный пруток и серебрянка ГОСТ 5950-73, ГОСТ 14955-77. Полоса ГОСТ 4405-75. Проволока ГОСТ 10543-82. Поковки и кованые заготовки ГОСТ 5950-74, ГОСТ 1133-71, ГОСТ 7831-78.

Назначение

молотовые штампы паровоздушных и пневматических молотов с массой падающих частей свыше 3 т, прессовые штампы и штампы машинной скоростной штамповки при горячем деформировании легких цветных сплавов, блоки матриц для вставок горизонтально-ковочных машин.

Химический состав

Химический элемент	%
Кремний (Si)	0.10-0.40
Медь (Cu), не более	0.30
Молибден (Mo)	0.15-0.30
Марганец (Mn)	0.50-0.80
Никель (Ni)	1.40-1.80
Фосфор (P), не более	0.030
Хром (Cr)	0.50-0.80
Сера (S), не более	0.030

Механические свойства

Механические свойства поковки 5хнм в зависимости от сечения
Сечение, мм	s_0,2, МПа	s_B, МПа	d₅, %	y, %	KCU, Дж/м2	HB	HRC_э
Закалка 850 °С, масло. Отпуск 460-520 °С.
<100							57
100-200	1420	1570	9	35	34	375-429	42-47
200-300	1270	1470	11	38	44	352-397	40-44
300-500	1130	1320	12	36	49	321-375	37-42
500-700	930	1180	15	40	78	302-341	35-39

Технологические свойства

Технологические свойства поковки 5хнм
Температура ковки
Начала 1240, конца 750. Сечения до 100 мм охлпждаются на воздухе, 101-350 мм – в яме.
Свариваемость
не применяется для сварных конструкций.
Обрабатываемость резанием
В отожженном состоянии при НВ 286 и s_B = 900 МПа K_{u тв.спл.} =0,6, K_u б.ст. = 0,3.
Склонность к отпускной способности
не склонна
Флокеночувствительность
чувствительна

Твердость

Состояние поставки, режим термообработки	HRC_э поверхности	НВ
Прутки и полосы отожженные или высокоотпущенные		241
Образцы. Закалка 850 С, масло. Отпуск 550 С.	36
Подогрев 700-750 С. Закалка 840-860 С, масло. Отпуск 400-480 С (режим окончательной термообработки)	44-48
Подогрев 700-750 С. Закалка 840-860 С, масло. Отпуск 500-550 С (режим окончательной термообработки)	40-43
Закалка 850 С. Отпуск 450 С. Температура испытания 400 С.	43
Закалка 850 С. Отпуск 450 С. Температура испытания 500 С.	39
Закалка 850 С. Отпуск 450 С. Температура испытания 550 С.	37
Закалка 850 С. Отпуск 450 С. Температура испытания 600 С.	26
Закалка 850 С. Отпуск 500 С. Температура испытания 400 С	39
Закалка 850 С. Отпуск 450 С. Температура испытания 500 С.	28
Закалка 850 С. Отпуск 450 С. Температура испытания 600 С.	26

Физические свойства

Физические свойства поковки 5хнм
Температура испытания, °С	100	200	300	400	500	600
Температура испытания, °С	20- 200	20- 300	20- 400	20- 500	20- 600	20- 700
Коэффициент теплопроводности Вт/(м ·°С)	38	40	42	42	44	46
Коэффициент линейного расширения (a, 10-6 1/°С)	12.6				14.2
Уд. электросопротивление (p, НОм · м)	12.6				14.2

Описание и сфера применения различных марок стали, в частности у10, 18хгт и 20

Войдя в любой строительный магазин, можно увидеть различные инструменты, которыми многие из нас пользовались при проведении ремонта в доме на даче, а некоторые, в силу своей профессии – на работе. Однако мало кто задумывался над тем, что материалом для изготовления данных инструментов являются различные марки стали. Все инструменты, делящиеся на три категории – это режущие инструменты, измерительные инструменты и штампы. Что касается требований, предъявляемых к этим трем категориям, то тут стоит сказать, что измерительные инструменты должны быть обязательно износостойки, обладать твердостью и способностью сохранять свой первоначальный вид при длительной эксплуатации. К штампам предъявляют такие требования, как твердость, вязкость, устойчивость к трещинам и износостойкость. Режущие инструменты обязательно должны обладать твердостью, тепло и износостойкостью.

Для чего обычно используют сталь у10

Популярным материалом, который используется при изготовлении различных инструментов, и многого другого, является сталь марки у10. Исходя их названия у10, можно сделать вывод, что данная марка является углеродистой сталью, о чем свидетельствует буква «у», причем количество углерода составляет не более 0,10 %. Как правило, из стали у10 изготавливают сверла, отвертки, проволока, напильники, различный столярный инструмент и так далее. Несмотря на свои достоинства, сталь у10 имеет и недостатки, такие в частности как низкая теплостойкость, что приводит к потере твердости данного материала при температуре свыше 200 градусов по Цельсию.

Назначение стали 18хгт

Помимо инструментальной стали, широко используется сталь конструкционная легированная хромомарганцевая марки 18хгт гост. Данная марка стали используется там, где от деталей требуется вязкость сердцевины, повышенная прочность, поверхностная твердость и многое другое. Заменителями стали марки 18хгт, являются сталь 25ХГТ, 30ХГТ, 12Х2Н4А, 12ХН3А, 20ХН2М, 20ХГР и 14ХГСН2МА. Наиболее популярными изделиями, изготовленными из стали 18хгт, являются разрезные кольца, цанги, фрикционные диски, пружинные шайбы, полуоси, коленчатые валы, шестерни и тому подобное.

Назначение стали 20

Представителем конструкционной углеродистой качественной марки стали, можно назвать сталь 20. Главное назначение данной марки стали – это изготовление удароштамповочного, мерильного и режущего инструмента. Такой выбор связан в большей мере с твердостью, износостойкостью и прочностью марки стали 20. Не лишним будет выделить такое качество стали 20, как податливость к закалке в масле, прокалываемость и устойчивость к деформированию. Данная марка стали содержит в своем составе вольфрам, хром и ванадий, что и обеспечивает ей твердость и износостойкость.

Предыдущая | Следующая

Назначение и применение

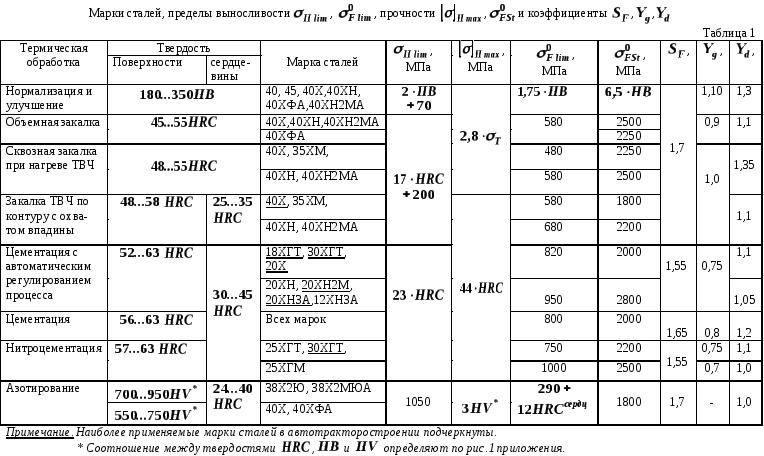

По назначению марка18ХГТ относится к конструкционным легированным сталям. Она широко применяется в станкостроении, в автомобильной, тракторной промышленности.

Наиболее востребованными деталями из неё являются валы, шестерни, кулачковые муфты, втулки, шпиндели, червяки.

Чем же так хороша сталь? Что в ней оригинального?

Чтобы лучше понимать значение стали 18ХГТ для промышленности, необходимо рассмотреть хотя бы один пример:

Шестерни. Всем известны эти зубчатые колёса. Они работают в сложных условиях. Для их изготовления сталь 18ХГТ подходит идеально по следующим причинам:

Технологичность, механическая обработка без проблем. Для изготовления шестерён сталь в исходном состоянии не должна быть слишком твёрдой и хрупкой. Требуемые свойства достигаются специальной термообработкой.
Обеспечивает износостойкость. Для этого, наоборот, требуется высокая поверхностная твёрдость. Она получается за счёт хорошей цементуемости стали. Обязательное требование при цементации–наличие свободного углерода, внедряющегося в поверхностные слои. После цементации производится закалка, изменяется структура, и твёрдость слоя в 2 мм увеличивается до 60 HRC. Твёрдость сердцевины меньше 40 единиц.
Высокая прочность. Нередко шестерни работают с перегрузкой, иногда происходит заклинивание зубьев. Чем выше предел прочности стали, тем большую контактную нагрузку смогут выдержать шестерни. У стали 18ХГТ временное сопротивление достаточно высокое, около 1000 МПа.
Повышенная выносливость. Выносливость, или усталостная прочность, определяет способность деталей работать при циклических нагрузках. Для зубчатых колёс параметр очень актуален. Величина выносливости порядка 700 МПа, как у 18ХГТ, позволяет выдерживать миллионы циклов.

Приведённый пример показывает многообразие положительных характеристик стали 18ХГТ. Но этот перечень не является исчерпывающим.

Кроме цементации сталь может азотироваться. За счёт этого расширяется область применения материала. Насыщенные азотом поверхностные слои толщиной до 0,6 мм приобретают повышенную твёрдость, износостойкость, коррозионную стойкость. После азотирования не требуется термообработки, детали не коробятся.

Значительно увеличивается ресурс таких ответственных деталей, как гребные валы судов.

Область применения

Низкая стоимость определяет то, что сталь 20, применение которой связано с изготовлением различных изделий, стали использовать для создания различного рода заготовок. Рассматривая особенности стали марки 20 и ее области применения, отметим следующие моменты:

Чаще всего применяется при котлостроении. Примером назовем изготовление труб и нагревательных элементов различного назначения.
В промышленность поставляются заготовки в виде прутка или листа.
Очень часто сталь улучшается путем цементации. Это позволяет увеличить твердость поверхности, но пластичную сердцевину. Примером можно назвать различные оси, кулачки и валики, пальцы и шпиндели, толкательные клапана, пальцы рессора и другие элементы, получившие широкое распространение в машиностроении.
На производственные площадки поставляется прокат с различным диаметром. При этом заготовка может обрабатываться резанием при применении токарного и фрезерного, сверлильного и другого оборудования.
Трубы изготавливаются при применении электросварки. Для этого применяется листовая сталь, которая сваривается в точке соприкосновения. При применении метода горячей деформации получают бесшовные трубы, которые обладают высокими эксплуатационными характеристиками.

Лист сталь 20

Подобные стали применяются на протяжении длительного периода. Стоит учитывать, что температура применения довольно низкая. Другими словами, структура может быстро нагреваться, за счет чего существенно повышается пластичность. Также металл не может выдерживать воздействие низкой температуры, так как она делает структуру более хрупкой. Существенно увеличить область применения стали 20 смогли при правильном проведении термической обработки, а также легировании структуры.

Химический состав

Химический состав регламентируется государственным стандартом. Содержание контролируемых элементов в массовых процентах:

Углерод–0,17-0,23,
Хром–1,00-1,30,
Марганец–0,80-1,10,
Титан–0,030-0,090,
Кремний–0,17-0,37.

Каждый из указанных элементов играет свою определённую роль.

От содержания углерода зависит прочность материала.

Марганец в сталях применяется в качестве заменителя более дорогого никеля, улучшает способность к прокаливанию.

Небольшие добавки титана уменьшают склонность стали к перегреву.

Хром повышает прочность и твёрдость материала.

Конструкционная легированная сталь

Нормативный документ: качественная конструкционная легированная сталь изготовляется согласно ГОСТ 4543-71.

Легированная сталь — сталь, в которую в процессе легирования в определенных количествах вводят специальные элементы, обеспечивающие требуемые свойства. Такие элементы называют легирующими. Они могут повышать прочность и коррозионную стойкость стали и снижать опасность ее хрупкого разрушения.

Для легирования стали используются следующие химические элементы: марганец (Mn) — Г; кремний (Si) — С; хром (Cr) — Х; никель (Ni) — Н; медь (Cu) — Д; азот (N) — А; ванадий (V) — Ф; ниобий (Nb) — Б; вольфрам (W) — В; селен (Se) — Е; кобальт (Co) — К; бериллий (Be) — Л; молибден (Mo) — М; бор (B) — Р; титан (Ti) — Т; алюминий (Al) — Ю.

Классификация конструкционной легированной стали

По отношения общей массы легирующих элементов к массе стали:

сталь высоколегированная — более 10%;
сталь среднелегированная — более 2,5-10%;
сталь низколегированная — до 2,5%.

В зависимости от основных легирующих элементов:

хромистая;
марганцовистая;
хромомарганцовая;
хромокремнистая;
хромомолибденовая;
хромомолибденованадиевая;
хромованадиевая;
никельмолибденовая;
хромоникелевая;
хромоникелевая с бором;
хромокремнемарганцовая;
хромокремнемарганцовоникелевая;
хромомарганцовоникелевая;
хромомарганцовоникелевая с титаном и бором;
хромоникельмолибденовая;
хромоникельмолибденованадиевая;
хромоникельванадиевая;
хромоалюминиевая;
хромоалюминиевая с молибденом;
хромомарганцовоникелевая с молибденом;
хромомарганцовоникелевая с молибденом и титаном.

В зависимости от хим. состава и свойств:

качественная;
высококачественная — А;
особо высококачественная (сталь электрошлакового переплава) — Ш.(например ШХ15)

По видам обработки:

прокат горячекатаный и кованый (в том числе с обточенной или ободранной поверхностью);
калиброванный;
со специальной отделкой поверхности.

По качеству поверхности:

1 группа;
2 группа;
3 группа.

По состоянию материала:

без термической обработки;
термически обработанный — Т;
нагартованный — Н.

Марки конструкционной легированной стали

Марки стали: 15Х, 20Х, 30Х, 35Х, 38ХА, 40Х, 45Х, 50Г, 12ХН, 20ХН, 40ХН, 14ХГН, 19ХГН, 20ХГНМ, 30ХМ.

Заменители некоторых марок стали:

20Х — 15Х, 20ХН, 12ХН2, 18ХГТ;
30ХГСА — 40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА;
40Х — 45Х, 38ХА, 40ХН, 40ХС.

Обозначение марок конструкционной легированной стали: две первые цифры указывают содержание углерода в сотых долях процента, цифры после букв указывают содержание легирующего элемента в целых единицах.

Применение конструкционной легированной стали

Марка стали	Область применения
60С2(А)	Рессоры из полосовой стали толщиной 3-16мм и пружинной ленты толщиной 0,08-3мм; витые пружины из проволоки диаметром 3-16мм.
70СЗА	Тяжелонагруженные пружины ответственного назначения. Сталь склонна к графитизации.
50ХГ(А)	Рессоры из полосовой стали толщиной 3-18мм.
50ХФА(ХГФА)	Ответственные пружины и рессоры, работающие при повышенной температуре (до 300°С), или подвергаемые многократным переменным нагрузкам.
60C2XA	Большие высоконагруженные пружины и рессоры ответственного назначения.
60C2H2A(C2BA)	Ответственные высоконагруженные пружины и рессоры из калиброванной стали и пружинной ленты.
20Х	Кулачковые муфты, втулки, шпиндели, направляющие планки, плунжеры, оправки, копиры, шлицевые валики и др.
40Х	Зубчатые колеса, шпиндели и валы в подшипниках качения, червячные валы и др.
45Х, 50Х	Зубчатые колеса, шпиндели, валы в подшипниках качения, червячные и шлицевые валы, и др. детали, работающие на средних скоростях при небольшом давлении.
38ХА	Зубчатые колеса, работающие на средних скоростях при средних давлениях.
45Г2, 50Г2	Крупные малонагруженные детали: валы, зубчатые колеса тяжелых станков и т.п.
18ХГТ	Детали, работающие на больших скоростях при высоких давлениях и нагрузках.
20ХГР	Тяжелонагруженные детали, работающие при больших скоростях и нагрузках.
15ХФ	Некрупные детали, подвергаемые цементации и закалке с низким отпуском.
40ХС	Мелкие детали высокой прочности.
40ХФА	Ответственные высокопрочные детали, подвергаемые закалке и высокому отпуску; средние и мелкие детали сложной формы, работающих в условиях износа; ответственные сварные конструкции, работающие при знакопеременных нагрузках.
35ХМ	Валы, детали турбин и крепеж, работающие при повышенной температуре.

Свариваемость: cварка конструкционных легированных сталей несколько затруднена из-за склонности к закалке околошовной зоны и образованию в ней хрупких структур (требуется специальная технология сварки).

Плюсы и минусы

Необходимо отметить, что сталь, промаркированная обозначением 18ХГТ, является единственной в своем роде. Вместо нее можно задействовать другие марки, если в этом есть необходимость. Однако надо отметить, что альтернативные сплавы обычно стоят в разы дороже. Рассматриваемая марка стали привлекательна тем, что отличается высокой прочностью и надежностью. Детали, которые производят из качественного вида металла, получаются долговечными и практичными, поэтому пользуются большой популярностью. Кроме того, рассматриваемый материал характеризуется доступной стоимостью. Благодаря таким положительным качествам сталь 18ХГТ стала одной из самых популярных.

Несмотря на практичность и надежность рассматриваемой марки металла, нельзя не отметить и ее недостатки. Главный минус 18ХГТ заключается в возможном внутреннем окислении. Обычно такие события происходят в условиях цементации. Кроме того, имеются определенные ограничения, касающиеся величины прокаливания металла.

Материал 18ХГТ Екатеринбург

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал 18ХГТ большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал 18ХГТ закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Источник

Область применения 13ХФА

Металл марки 13ХФА ГОСТ 4543-71 применяется для производства труб по так называемой бесшовной технологии. Сохранением своих механических и физических свойств даже при длительном воздействии, как высоких, так и низких температур. Такие трубы выпускаются длиной от 4 метров до 12,5 метров. В качестве дополнительной продукции производят различные виды трубных заготовок, широкий набор арматуры для соединений (трубные переходы, наконечники, фланцы и так далее).

Вся производимая продукция в основном используется в нефтяной и газовой промышленности.

Бесшовные нефтегазовые трубы 13хфа

В этих отраслях подобные изделия используют:

в транспортных системах для перекачки нефти и газа;
в технологических трубопроводах на буровых вышках и добывающих скважинах;
входит в состав оборудования для поддерживания необходимого пластового давления, особенно в районах с очень низкой температурой. Особенно в регионах с температурой до -60 °С;
на добывающих и транспортных системах в районе с жарким климатом, до +40 °С;
в транспортных системах, внутри которых транспортируемые компоненты могут прогреваться до 40 °С. С рабочим давлением внутри трубы вплоть до 7,4 МПа.
в трубопроводах внутри добывающих систем для доставки сырой нефти из глубины скважин.

https://youtube.com/watch?v=4JT_klZxHtw

Отечественными аналогами стали 13ХФА в соответствии с установленными стандартами являются 15ХФА, 20ХФА и 09СФА. Прямых аналогов марок иностранного производства, которые бы соответствовали стали 13ХФА, найти достаточно проблематично. Поэтому сравнение производят по классу прочности. У 13ХФА он равен К52.

Классификация легированных сталей

Все легированные стали классифицируются по следующим признакам:

числом легирующих элементов в сплаве
по содержанию суммарной массы легирующих элементов
характером взаимодействия в сплаве железа с углеродом
структурой в отожжонном и нармализованном состояниях
качеством
назначением и применением

Число легирующих элементов

В случаях, когда сталь имеет одну легирующую добавку, сплав называют по названию легирующего элемента. Также такую сталь называют тройной, так как в её состав входят три элемента железо (Fe), углерод (C) и легирующая добавка.

Когда в состав стали входят более двух легирующих элементов такие сплавы называют сложнолегированными или комплексно-легированными. Их название формируется из всех введённых в состав элементов. Например, хромоникелевая, сернистомарганцевая, хромокремнистованадиевая. Такие элементы ка хром, марганец и кремний присутствуют в большинстве легированных сталей остальные элементы часто вводятся в сочетании с ними (за исключением сплавов с особыми свойствами). При комплексном легировании нужных свойств металла добиваются меньшим общим массовым содержанием легирующих добавок.

По суммарному содержанию легирующих элементов

Среди сплавов существует градация на три типа. Так, низколегированные стали содержат в своём составе не более 2.5% легирующих добавок в общей массе металла, среднелегированные — от 2.5% до 10% и высоколегированные — более 10%.

Взаимодействие железа с углеродом в сплаве

Первая категория легирующих элементов относится к добавкам, которые образуют с углеродом устойчивые соединения в виде карбидов. Сюда относятся:

хром
марганец
молибден
вольфрам
ванадий
цирконий
титан

Вторая категория элементов не образует карбидов при вхождении в структуре феррита, а оказывает графитизирующее действие. В эту группу входят следующие элементы:

никель
кобальт
кремний
алюминий
медь

Структура сплава в отожжённом состоянии

Все легированные сплавы делятся по структуре на три основных вида:

Доэвктоидная сталь состоит из легированного перлита и избыточного легированного феррита
Заэвктоидная – состоит из легированного перлита и легированных карбидов
Ледебуритная – состоит из легированного ледебурита, перлита и карбидов

Диаграмма структуры образования перлита хромистых легированных сталях в отожжённом состоянии

Также при высоком массовом содержании хрома и небольшом содержании углерода формируется чисто ферритная структура стали.

Качество сплавов

Легированные стали подразделяются на три качественных уровня, определение которых зависит от содержания примесей в виде серы и фосфора в массе сплава.

Сталь относится к качественному типу при содержании примеси не более 0.035% каждого выше указанного элемента.
К высококачественной легированной стали относятся сплавы с содержанием примесей серы и фосфора по 0.025%.
Особовысококачественные сплавы содержат в своём составе серы не больше 0.015% и фосфора не более 0.025%.

Повышение качества сплава осуществляется с помощью рафинирующих повторных переплавах.

Назначение и применение

Все легированные стали подразделяются на конструкционные и инструментальные.

В свою очередь конструкционные стали подразделяются на сплавы общего и специального назначения.

К сталям общего назначения относятся низколегированные сплавы, применяемые в машиностроении и строительной отрасли. В ряд продукции из такой стали входят:
