Сталь 09г2с: характеристики, расшифровка, химический состав

Сферы применения

Сферы применения:

1. Изготовление деталей, которые подвергаются большой нагрузке — металлические уголки, швеллера, оси, балки.
2. Сборка транспортных средств, промышленного оборудования, постройка металлоконструкций. Благодаря устойчивости к воздействию разных температур, конструкции можно применять в разных климатических условиях.
3. Применение в химической промышленности. Материал устойчив к воздействию химикатов.
4. Изготовление столбов, ограждений, каркасов для общественных лавок, беседок, качелей, детских горок, турников.
5. Производство обогревательного оборудования, паровых котлов, машин для сельскохозяйственной деятельности.

Рельсы (Фото: pixabay.com)

Сталь-Максимум: Cталь 09Г2С

Данный сплав относится к классу конструкционных низколегированных сталей. Она используется для изготовления различных металлических деталей и элементов для сварных металлоконструкций, работающих под давлением и при различных температурах.

Этот вид стали относится к кремнемарганцовистым. Выполняется по ГОСТ 27772-88. Соответствует требованиям для строительных конструкций С345.

Точный химический состав стали 09Г2С

09Г2С

углерод – 0,09% марганец – до 2% кремний – менее 1%

Сталь является низколегированной, поскольку общее количество добавок колеблется в пределах 2,5%. Помимо основных элементов состав марки 09Г2С дополняют несколько второстепенных.

Никель (Ni)	Хром (Cr)	Медь (Cu)	Мышьяк (As)	Сера (S)	Фосфор (P)	Азот (N)
менее 0.3	менее 0.3	менее 0.3	до 0.08	меньше 0.04	менее 0.035	до 0.008

Преимущества и применение стали 09Г2С

Сталь 09Г2С не перегревается и не закаливается в процессе сварки. Ее пластические свойства остаются на высоком уровне, а зернистость не увеличивается. Все эти характеристики делают такой сплав идеальным для использования в сварных конструкциях. Процесс сварки может осуществляться с предварительным подогревом (приблизительно до 100°-120°) и без него.

Именно эта марка позволяет создавать максимально тонкостенные элементы, что отлично подходит для ее применения в судостроении и строительной области. К тому же материал довольно прочный и долговечный, что обуславливает безопасность сооружения.

Листовой прокат из стали 09Г2С легко гнется. Это позволяет создавать сложнейшие конструкции для газодобывающей, нефтяной и химической отрасли. В таких сферах стальные изделия из этой марки представлены в виде труб и трубопроводной арматуры.

Преимущества стали 09Г2С

• Высокая механическая прочность
• Долговечность – срок службы деталей из этой стали более 30 лет
• Широкий диапазон рабочей температуры – от -70°С до +425°С
• Отсутствует склонность к отпускной хрупкости
• После отпуска вязкость стали не снижается
• Не теряет пластичность и не изменяет зернистость при сварке элементов

Свойства стали 09Г2С

Удельный вес этого сплава составляет 7,85 г/см3. Свариваемость этой стали не ограничена.

Температура критических точек составляет:

• Ac1 = 725°
• Ac3(Acm) = 860°
• Ac3(Acm) = 860°
• Ar1 = 625°

У материала отсутствуют флокеночувствительность и склонность к отпускной хрупкости.

Температура ковки:

• начало – 1250°С
• конец – 850°С

Обрабатываемость резанием доступна в нормализованном отпущенном состоянии δB=520 МПа, Кυ б.ст=1,0 К υ тв. спл=1,6

Предел текучести при разных температурах:

• 250°С = 2207,25 кгс/см2 (225 МПа)
• 300°С = 1912,95 кгс/см2 (195 МПа)
• 350°С = 1716,75 кгс/см2 (175 МПа)
• 400°С = 1520.55 кгс/см2 (155 МПа)

Россия	09Г2, 09Г2Т, 09Г2ДТ, 10Г2С
Германия	13Mn6, 9MnSi5
Болгария	09G2S
Венгрия	Vh3
Румыния	9SiMn16
Япония	SB49
Китай	12Mn

Состав и структура

Прежде изучать состав стали 09г2с нужно разобраться с расшифровкой маркировки:

1. Цифра, стоящая спереди, — количество основного компонента состава помимо железа. В данном случае это углерод, процентное содержание которого достигает 0,09%. От его количества зависит показатель твердости, прочности материала.
2. Буква после числового обозначения — наличие химической обработки стали при производстве. В состав вводится определенное количество марганца. Цифра после буквы указывает на процентное содержание вносимого компонента.
3. Последний символ — наличие легирующего компонента. В данном случае это кремний, процентное содержание которого не может превышать 1%.

Список дополнительных легирующих компонентов, вредных примесей:

• кремний — от 0,5 до 0,8%;
• никель — не более 0,3%;
• марганец — от 1,3 до 1,7%;
• фосфор — не более 0,035%;
• сера — не более 0,04%;
• хром — не более 0,3%;
• мышьяк — не более 0,08%;
• медь — до 0,3%;
• азот — до 0,008%.

Количество железа — от 96 до 97%, углерода — до 0,12%. Общее процентное содержание легирующих компонентов может достигать 2,5%. Требования к составу указаны в ГОСТ 27772-88.

09Г2С — химический состав

Сталь относится к кремнемарганцовистым. В соответствии с требованиями ГОСТ 27772-88 полностью соответствует стали С345. Последняя используется для изготовления строительных конструкций.

В соответствии с принятой в нашей стране системой маркировки — состав 09Г2С расшифровывается следующим образом:

• углерод (С) — 0,09%;
• марганец (Мn)- 2%;
• кремний (Si) — не более 1%.

Количество легирующих компонентов в составе стали не так и высоко, именно поэтому сталь 09Г2С относят к низколегированным. Этот сплав лежит в основании целого семейства сталей. Например, — 09г2, 09г2дт, 09г2т, 10г2с и многие другие. Характеристики сплавов этого семейства примерно схожи.

Эмаль ГФ-92 ГС | Группа компаний ВБК

Применение и свойства Эмали ГФ-92 ГС

Эмаль ГФ-92 ГС (горячей сушки) применяется для покрытия вращающихся и неподвижных частей обмотки электрических машин и аппаратов. ГОСТ 9151-75.

Также наша компания реализует Эмаль ГФ-913, предназначенную для окраски непроволочных резисторов и других радиодеталей.

Характеристики Эмали ГФ-92 ГС

1. Время высыхания до ст. 3 при температуре 100°C-110°C  — не более 3 ч.
2. Рекомендуемая толщина однослойного покрытия — 18-23 мкм.
3. Рекомендуемое количество слоев — 2-3.
4. Укрывистость пленки— не более 140 г/м².
5. Твердость пленки— не менее 0,55 усл. ед.
6. Условная вязкость по вискозиметру ВЗ-1 при температуре (20±0,5)°C — не менее 30 с.
7. Массовая доля нелетучих веществ  — не менее 55-60%,масс.
8. Степень перетира — не более 20 мкм.
9. Маслостойкость пленки  — не менее 10 ч.
10. Электрическая прочность пленки после воздействия воды в течение 24 ч. при температуре (20±2)°C
11. Удельное электрическое сопротивление пленки при температуре (20±2)°C — не менее 1.Е+13 Ом*см.
12. Удельное электрическое сопротивление пленки после действия воды в течение 24 ч. при температуре (20±2)°C ГФ-92 ХС серая — не менее 1.Е+10 Ом*см.
13. Разбавитель — В качестве разбавителя используют ксилол, толуол или сольвент.

Нанесение Эмали ГФ-92 ГС

Перед нанесением поверхность должна быть сухой, очищена от грязи и пыли, обезжирена. Эмаль тщательно перемешать, при необходимости разбавить выше указанными растворителями. Наносят пневматическим распылением, окунанием или наливом.

Меры предосторожности

Огнеопасно! Беречь от огня! При нанесении использовать индивидуальные средства защиты.

На этой странице Вы можете ознакомиться с полным каталогом Эмалей ГФ, предлагаемых нашей компанией.

Изготовление

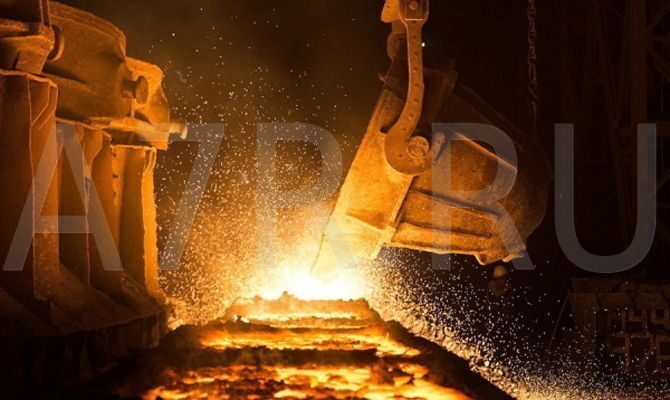

Основа для изготовления материала — чугун. Он проходит долгий процесс оптимизации, при котором повышается количество углерода в составе, улучшаются основные свойства металла. Для достижения определенных технических характеристик вносятся дополнительные легирующие добавки.

Технологии изготовления:

1. Мартеновский способ. Промышленная печь загружается ломом, чугуном, шихтой, дополнительными компонентами. Груда металла расплавляется с помощью факела сжигаемого топлива. Когда лом будет расплавлен, в ванную добавляются легирующие компоненты. При проведении процедуры применяются специальные мартеновские печи, которые могут выплавлять единовременно до 900 тонн металла.
2. Электротермический способ. При изготовлении применяется промышленная электрическая печь, с помощью которой можно точно выставлять режим нагрева, контролировать процесс производства металла. Главное преимущество технологии — возможность получения металла с наименьшим содержанием вредных примесей (фосфора, серы). Благодаря возможности выставлять очень высокие температуры нагрева, можно получить специализированные виды стали, с уникальными техническими характеристиками.
3. Конверторный. Расплавленный чугун заливается в плавильный аппарат, продувается кислородом. Примеси, содержащиеся в чугуне, начинают окисляться. При окислении выделяется большое количество тепла, которое повышает общую температуру до 1600 °C.

Почему все выбирают именно этот металлопрокат

Одно из самых главных преимуществ – это отсутствие сварного шва по всей длине изделия. Это делает трубу более прочной и надежной по сравнению с другой сварной продукцией аналогичного типа.

Почему все выбирают именно этот металлопрокат:

• Можно эксплуатировать в достаточно тяжелых условиях (высокие и низкие температуры, большие нагрузки и большое внутреннее давление);
• Высокий показатель жесткости. Благодаря этому трубопровод более устойчив к воздействию внешних сил, что полностью исключает появление различных деформаций от механического воздействия;
• Тонкостенные трубы, изготовленные по технологии холодной прокатки, обладают небольшим весом. Это используется в самолетостроении для изготовления некоторых элементов каркаса;
• Хорошая герметичность. Благодаря этому трубы используют в химической промышленности, где необходима передача жидкостей и газов с агрессивной (ядовитой) средой;
• Экологическая безопасность.

Единственным недостатком бесшовных труб 09г2с можно считать относительно высокую цену по сравнению с другим металлопрокатом аналогичного типа. Благодаря высокой прочности и долговечности эта продукция способна эксплуатироваться десятки лет даже в тяжелых условиях. Поэтому данная цена полностью оправдана.

Труба бесшовная 09г2с является очень востребованной и используется во многих отраслях промышленности. Отсутствие сварного соединения и большие показатели прочности делают это изделие практически незаменимым.

Категорийность металлопроката низколегированных сталей ГОСТ 19281-89 ГлавСтройИнвест

Категория металлопроката низколегированных сталей ГОСТ 19281-89

При обозначении марок низколегированных сталей (ГОСТ 19281-89) после марки стали (через тире) пишется категория металлопроката (пример: 09Г2С-12 , 10ХСНД-15). Категория обозначает на какие нормируемые характеристики был испытан металлопрокат.

Нормируемая характеристика	Категория металлопроката сталь ГОСТ 19281-89
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Ударная вязкость при +20 C	+									+

Ударная вязкость после механического старения

+

+

+

+

+

+

+

Ударная вязкость КСU при — 20 С

+

+

— 40 С

+

+

— 50 С

+

+

— 60 С

+

+

— 70 С

+

+

Ударная вязкость КСV при 0 С

+

— 20 С

+

Марка 09г2с – сталь конструкционная, низколегированная, углеродистая. Количество присадок в ней не превышает 2,5%, а цифровые и буквенные символы в названии обозначают их процентное содержание в металле. Расшифровка маркировки по ГОСТ 5058-65 означает, что содержание углерода в стали – 0,09%, буква «Г» в сочетании с цифрой «2» говорит о добавке 2% марганца, а «С» – однопроцентная добавка кремния. Аналоги этой стали – 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6 также легко расшифровываются по ГОСТ. Главное достоинство этой марки – ее хорошая свариваемость, которая осуществляется и при подогреве и термической обработке, и без подогрева.

Основные характеристики стали 09г2с

Химический состав определен ГОСТом 19281–89 и некоторыми другими. Предполагается, что в данной марке могут присутствовать иные легирующие элементы, кроме отмеченных в ее названии: магний (до 1,7%), никель (до 0,008%), кремний (до 0,85%) и ряд других. Сера и фосфор, негативно влияющие на вязкость стали, используются в марке в незначительных количествах.

Механические свойства стали 09г2с позволяют использовать ее для различных строительных конструкций, поскольку она обладает повышенной прочностью даже в деталях не очень большой толщины. Диапазон ее температурного использования значителен: -70 – +450°С, т.к. она обладает устойчивостью присущих ей качеств.

Ценность технологических свойств марки 09г2 связана с наличием:

•     высокого предела выносливости, особенно после получения двухфазной ферритно-мартенситной структуры
•     пластичности
•     легкой свариваемости без ограничений
•     прокаливаемости
•     отсутствия перегрева
•     отсутствия флокеночувствительности
•     устойчивости к образованию трещин
•     устойчивости к отпускной хрупкости и др.

По ГОСТУ19281-89 к марке, равно как и к другим низколегированным сталям, добавляется категория металлопроката. Например, 09г2с -12 будет обозначать, что стальной лист из 09г2с испытывался на ударную вязкость при температуре -40°С.

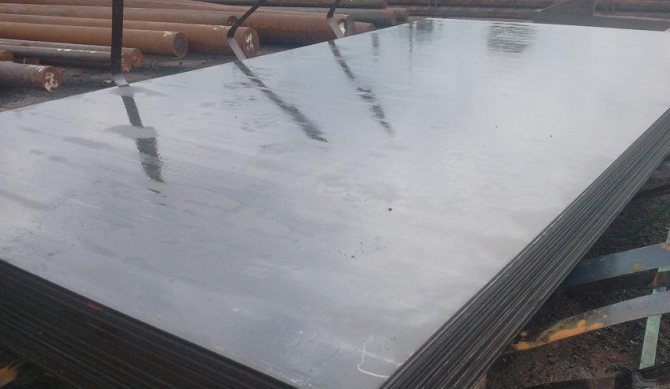

Лист г/к из стали 09Г2С называют еще листом низколегированным. Применяется данный лист для конструкций сварных, клепанных или болтовых.

Лист 09Г2С изготавливается толщиной от 4 до 160 мм по сортаменту ГОСТ 19903 и с техническими условиями по:

•     ГОСТ 5520;
•     ГОСТ 19281.

Лист 09Г2С ГОСТ 5520 производится по категориям 2-18 и 19-22. При этом листы:

•     категорий 2-6, 10-12, 16, 18, 19 и 20 производятся без термической обработки или термически обработанными, в том числе с прокатного нагрева;
•     остальных категорий — с термической обработкой (после нормализации или закалки с отпуском).

Лист низколегированный по ГОСТ 19281 производится по классам прочности. Из марки стали 09Г2С листы изготовляют классов прочности 265, 295, 325 и 345.

Расчет кузова вагона на прочность

Информация » Модернизация четырехосной цистерны модели 15-869 » Расчет кузова вагона на прочность

Страница 2

Все элементы котла запроектированы из стали 09Г2С ГОСТ 5520-79 .

В соответствии с «Нормами .», допускаемые напряжения для стали 09Г2С ГОСТ 5520-79, для первого расчетного режима, при ударных продольных нагрузках принимаются равными пределу текучести материала. Предел текучести для стали 09Г2С ГОСТ 5520-79 при толщине листов до 20 мм принимается: т = 325 МПа

Для третьего расчетного режима, для всех элементов котла допускаемые напряжения принимаются равными 195 МПа.

Допускаемые напряжения для испытательного режима исп определяются согласно «Нормам »

исп = 0,9т=292 МПа

В соответствии с «Нормами…», для стали 09Г2С ГОСТ 5520-79 модуль упругости принимается равным 2.1*105 МПа, коэффициент Пуассона принимается равным 0.3.

РАСЧЕТНАЯ СХЕМА КОТЛА ЦИСТЕРНЫ И ПРИНЯТЫЕ ДОПУЩЕНИЯ

В соответствии с рекомендациями «Норм…» расчет производится методом конечных элементов, с использованием ANSIS.

В расчетной схеме учитывались, такие геометрические особенности котла, как отверстия под сливной прибор, люк-лаз и выштамповка в нижнем листе котла для слива, перевозимого продукта. Также в расчетной схеме учитывались фасонные лапы, соединяющие котел с рамой платформы. Вырезы в котле, под сливной прибор и люк лаз, а также фасонные лапы являются концентраторами напряжений и учет данных особенностей котла предусмотрен требованиями ГОСТ 14249.

Для более точного расчета напряженно-деформированного состояния в зоне люка лаза, в расчетной схеме котла учитывалась обечайка люка-лаза.

Для расчета используется пластинчатая конечно-элементная модель котла.

Для расчета использовались пластинчатые конечные элементы. Конечные элементы имеют квадратичную функцию форму, что позволило с высокой точностью определить напряжения, возникающие в зонах концентрации напряжений. Используемый конечный элемент имеет шесть степеней свободы в каждом узле.

Конечно-элементная модель включает 26848 конечных элементов и 13680 узлов.

При всех расчетных режимах котел радиально закреплялся в зонах лежневых опор, в зоне фасонных лап ограничивались перемещения в продольном и поперечном направлениях, относительно продольной оси вагона. Схема приложения нагрузок к котлу и конечно элементная модель показана на рис.1

Рис.1- Кинематические, силовые граничные условия и конечно элементная модель.

Страницы: 2

Другое по теме:

Характеристики поперечных сечений стержневых конечных элементов Рис.3.3 Сечение № 1 (Верхний пояс) Рис.3.4 Сечение № 2 (Наклонный верхний пояс) Рис.3.5 Сечение № 3 (Наклонный пояс) Рис.3.6 Сечение № 4 (Нижний пояс) Рис.3.7 Сечение № 5 (Колонка) Выводы: условие прочности рамы тележки про …

Результаты дорожных и сравнительных исследований характеристик и состояния рулевого привода Исследования показали удовлетворительные результаты использования разработанного метода измерения смещений в РП и рулевых шарнирах. Так, в режиме прямолинейного движения со свободным рулём на асфальтобетонном шоссе со скоростью 8,4 м/с о …

Выбор режимов воccтановления 005 Расточная Переход 2 Припуск на растачивание Частота вращения шпинделя: Корректируем частоту вращения шпинделя по паспортным данным станка Действительная скорость: Основное время: – путь резца Дл …

Сталь 09г2с: характеристики и применение

Основные области использования этой марки: листовой и фасонный прокат. Для горячекатаной полосы используют нормативы ГОСТ 103-2006, но стальной круг согласно ГОСТ 2590-2006.

Как уже отмечалось сталь 09г2с и аналоги легко поддаются свариванию. Уже перечисленные характеристики, позволяют использовать этот материал для изделий, требующих высокой износостойкости: балки, швеллеры, уголки.

Марка 09г2с, ее технические характеристики, необходимы в создании транспортных средств, строительстве, нефтяной и химической промышленностях. Широкий температурный диапазон позволяет применять материал там, где происходят сильные деформации за длительный эксплуатационный срок. При этом граничная температура -70 градусов, способствует применения изделий из из ст 09г2с в суровых климатических условиях.

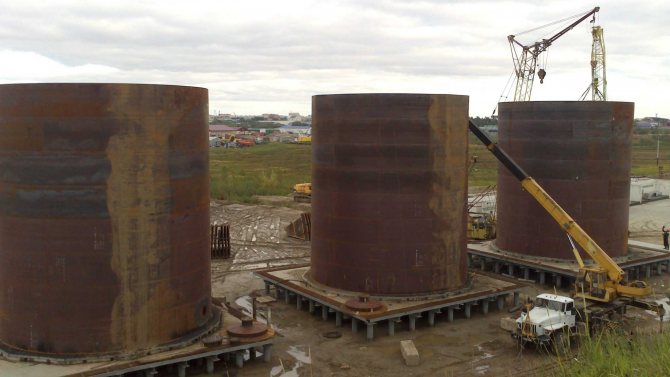

Сталь 09г2с применяется при строительстве РВС для хранения нефтепродуктов на Севере

Под это описание, также хорошо подходит сталь 09г2с-15. Ее используют по всем перечисленным пунктам. Остается только добавить, что кроме сварки, монтаж может производится болтовыми соединительными элементами. Устойчивость металла к химическим воздействиям делает его интересным в соответствующей отрасли. При этом высокие механические качества используют для строительства мостов, дорог, портовых станций, прочего.

Популярна у строителей и марка 09г2с-12. Она также обладает стабильными пластическими свойствами. Отличается особым химическим составом, в который входит мышьяк. Задействуется для изготовления трубопроводной арматуры. Не может применяется в пищевой промышленности.

На севере России многокилометровые магистрали трубопроводов возведены, как раз из этой марки. Там, как нигде полезны устойчивость к морозам и легкая свариваемость изделий. Это позволяет создавать сложные, одновременно социально значимые объекты (металлоконструкции) из 09г2с и аналогов.

Одновременно с этим для городов с умеренным или континентальным климатом сталь 09г2с по ГОСТам различной нумерации подходит для облагораживания улиц. Квадратная труба крайне популярна в качестве ограждений, столбиков для рекламных щитков, установки передвижных торговых площадок, много другого. С этими же целями используют и прямоугольную конфигурацию изделий.

Сталь 09г2с, характеристики которой уже довольно подробно рассмотрены в данном изложении, интересна для сварщиков независимо от способа выполнения работ. Особенно популярны фланцы из этого материала. Особенности работы описаны в ГОСТ19281-73. Мастера довольно радушно воспринимают новость о необходимости работы с этой маркой.

Сам резервуар котла выполнен из стали 09г2с

Сталь 09г2с с различным классом прочности может применяться для производства паровых котлов, а также оборудования, используемого в сельскохозяйственном комплексе. Подробности о требованиях, предъявляемых к стали 09г2с в ГОСТ-5520 79.

Дополнительной причиной использования сплавов этой марки – высокая экономичность, достигаемая не только за счет дешевизны производства. Легкость и быстрота возведения зданий, сооружений, монтажа оборудования – также позволяют оптимизировать расходы предприятий разных отраслей.

Сталь 09Г2С — конструкционная низколегированная для сварных конструкций

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89. Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74. Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74. Полоса ГОСТ 103-76, ГОСТ 82—70. Поковки и кованые заготовки ГОСТ 1133—71.

Назначение

Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм2.

Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.

В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм2

Расшифровка стали 09Г2С

Двузначное число 09 обозначает примерное содержание углерода в стали в сотых долях процента, т.е. содержание углерода в стали приблизительно 0,09%.

Бука Г означает, что в стали содержится марганец в количестве около 2%.

Буква С означает, что в стали содержится кремний.

Химический состав, % (ГОСТ 19281-2014)

C, углерод	Mn, марганец	Si, кремний	P, фосфор	S, сера	Cr, хром	Ni, никель	Cu, медь	As, мышьяк	N, азот
не более
0,12	1,3-1,7	0,5-0,8	0,035	0,040	0,30	0,30	0,30	0,08	0,008

Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)

Марка стали, по ГОСТ 1759.0	Стандарт или технические условия на материал	Параметры применения
Болты, шпильки, винты	Гайки	Плоские шайбы
Темпера- тура среды, °С	Давление номи- нальное, МПа (кгс/см2)	Темпера- тура среды, °С	Давление номи- нальное, МПа (кгс/см2)	Темпера- тура среды, °С	Давление номи- нальное, МПа (кгс/см2)
09Г2С	ГОСТ 19281	От -70 до 425	16 (160)	От -70 до 425	16 (160)	От -70 до 450	Не регламен- тируется

Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак

Марка стали	Температура применения стали, °С при парциальном давлении аммиака, МПа (кгс/см2)
Св. 1(10) до 2(20)	Св. 2(20) до 5(50)	Св. 5(50) до 8(80)
09Г2С	300	300	300

ПРИМЕЧАНИЕ Условия применения установлены для скорости коррозии азотного слоя не более 0,5 мм/год.

Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах

Марка стали	Температура применения стали, °С при парциальном давлении водорода, МПа (кгс/см2)
1,5 (15)	2,5 (25)	5 (50)	10 (100)	20 (200)	30 (300)	40 (400)
09Г2С	290	280	260	230	210	200	190

Механические свойства

ГОСТ	Состояние поставки	Сечение, мм	σ0,2, МПа,	σв, МПа,	δ5 (δ4), %
не менее
ГОСТ 19281-2014	Сортовой и фасонный прокат	До 10	345	490	21
ГОСТ 19281-2014	Лист и полоса (образцы поперечные)	От 10 до 20 вкл.	325	470	21
Св. 20 до 32 вкл.	305	460	21
Св. 32 до 60 вкл.	285	450	21
Св. 60 до 80 вкл.	275	440	21
Св. 80 до 160 вкл.	265	430	21
ГОСТ 19281-2014	Лист после закалки и отпуска(образцы поперечные)	От 10 до 32 вкл.	365	490	19
От 32 до 60 вкл.	315	450	21
ГОСТ 17066-94	Лист горячекатанный	2 — 3,9	—	490	(21)

Механические свойства в зависимости от температуры отпуска

tотп., °C	σ0,2, МПа	σв, МПа	δ5, %	Ψ, %
20	295	405	30	66
100	270	415	29	68
200	265	430	—	—
300	220	435	—	—
400	205	410	27	63
500	185	315	—	63

Ударная вязкость KCU

ГОСТ	Состояние поставки	Сечение, мм	KCU, Дж/см2, при температуре, °C
+20	-40	-70
ГОСТ 19281-89	Сортовой и фасонный прокат	От 5 до 10 От 10 до 20 вкл. От 20 до 100 вкл.	64 59 59	39 34 34	34 29 —
Лист и полоса	От 5 до 10 От 10 до 160 вкл.	64 59	39 34	34 29
Лист после закалки и отпуска (образцы поперечные)	От 10 до 60	—	49	29

Технологические свойства

Температура ковки, °С: начала 1250, конца 850. Свариваемость — сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Обрабатываемость резанием — Kv тв.спл = 1,0 и Kv б.ст = 1,6 в нормализованном, отпущенном состоянии при σв = 520 МПа. Склонность к отпускной хрупкости — не склонна. Флокеночувствительность — не чувствительна.

Узнать еще

Сталь Ст0 — углеродистая обыкновенного качес…

Сталь марки 20: расшифровка, характеристики, химич…

Нержавеющая сталь 12Х18Н10Т

Некоторые зарубежные аналоги сталей и сплавов…

Сравнение с другой маркой стали

Например, для 09г2с и ст3 разница определяется прежде всего содержанием углерода. Для Ст3сп оно в 10-20 раз превосходит того, что имеется в сплаве низколегированной марки.

Ст3сп – относится к углеродистым сплавам. Эта марка стали отличается высокой хрупкостью, быстрым разрушением при низких температурах. Если описываемая марка имеет нижний предел -70 градусов, то объект сравнения всего -20.

Качество Ст3сп – обыкновенное, что говорит о вероятно высоком присутствии серы и фосфора. Тогда, как 09г2с высококачественная. Все остальные плюсы уже есть в предшествующем описании. Остается только отметить, что стоимость этой марки значительно выше, чем цена Ст3сп.

Видео о низколегированных сталях:

Что лучше: оцинкованная или нержавеющая сталь?

Чтобы успешно решать технологические задачи различного характера и не перепутать: купить оцинкованный лист вместо нержавеющего – обращайтесь к проверенному, зарекомендовавшему себя поставщику. Хотя и тот и другой металл коррозионностойкий, и при возведении конструкций со сроком эксплуатации не более 10 лет вполне можно обойтись более дешевой оцинкованной сталью, для ответственных объектов все же не стоит экономить на качестве.

Гарантией того, что вы приобретаете сертифицированный продукт, будет выбор в качестве партнера – надежного поставщика с привлекательными рыночными предложениями. На сегодня мы лучшие и готовы в самые сжатые сроки поставить любые объемы металлопродукции высшего качества.

Классы прочности по ГОСТ

Что касается класса прочности стали 09Г2С 12 то он описывается в ГОСТ с номером 19281-2014. Отличительная черта в том, что в один класс прочности могут входить стали с разными характеристиками. Имеется в виду, что даже сплавы, изготовленные по разному методу и имеющие разные характеристики, все равно могут относиться к одному и тому же классу прочности. Это наглядно видно по примеру со сплавами 09Г2С 12 и С345, допустим. Также можно добавить, что в этом ГОСТе описаны типы металлопроката. Он может быть сортовым, круглым или фасонным для 09Г2С. Также из них можно делать профиля широкополосного типа, которое имеют определенную толщину изделия.

Определение чувствительности стали к образованию холодных трещин

Холодные трещины образуются после сварки из-за растягивающих остаточных напряжений. Их сила зависит от жесткости получившейся конструкции и толщины шва. Определить ее значение позволяет коэффициент интенсивности жесткости — К. Он характеризует приложенное усилие, которое на 1 мм раскрывает зазор, оказавшийся в сварном соединении шириной так же 1 мм. Подсчитывается он так:

где Kq — это константа, которую принято считать равной 69, S — толщина стального листа (в мм)

Важно отметить, что соотношение справедливо только, если толщина листа не превышает 150 мм

Насколько сталь может быть подвержена образованию холодных трещин, помогает узнать параметрическое уравнение:

где Рш — коэффициент «охрупчивания» (так называют процесс, когда из вязкого состояния металл переходит в хрупкое), Н — количество диффузионного водорода, К — коэффициент интенсивности жесткости.

Значение Рш находится при решении уравнения Бес-Сио:

Результаты неоднократно проведенных исследований помогли установить порог значения, при котором проявляется чувствительности стали к образованию холодных трещин. Это случается, если значение Pw превышает 0,286.

Вторичное сырье

Разнообразие изделий велико, весь ассортимент легко увидеть просто «погуглив» или посетив любую трубную доску объявлений или по металлопрокату. Огромное количество швеллеров, уголков, прочего. Причем не всегда понятно, как авторы выставляют стоимость.

Например, вопрос содержанием: «сталь 09г2с цена за тонну» ставит просто в тупик. Ведь расшифровка не говорит не о типе проката, ни о других его свойствах качествах.

Кстати, мы уже писали статью про лом стали 09г2с — в ней более подробно расписано о вторичном использовании этой стали.

Более того, есть отличные категории, когда хотят продать лежалый лом 09г2с, новые изделия или просто уже пришедшие в непригодность материалы. Поэтому цена на этот вид металла редко фиксирована. На вес берут только то, что идет в переработку. Как деловой лом с ценой поштучно принимают швеллеры и прочее. Метражом измеряют листовой прокат. Но в принципе, эти данные могут быть рассчитаны и на вес, при условии закупки больших партий. Но тогда обе стороны рискуют продешевить, ведь количество изделий может незначительно отличаться при таком методе.

Сталь 09Г2С

Класс и аналоги стали 09Г2С

Класс. Сталь конструкционная низколегированная для сварных конструкций.

Некоторые зарубежные аналоги: 9MnSi5, 09G2S, 9SiMn16.

Предлагаемый металл отвечает как требованиям ГОСТ, так и международным стандартам. Перед отгрузкой каждая партия товара проходит тщательную проверку на наличие дефектов, а также соответствие заявленному химическому составу. Мы готовы предоставить на сплав все необходимые документы.

Химический состав:

• углерод – до 1.2%;
• кремний – 0.5-0.8%;
• марганец – 1.3-1.7%;
• никель – до 0.3%;
• сера – до 0.04 %;
• фосфор – 0.035 %;
• хром – до 0.3 %;
• азот – до 0.008 %;
• медь – до 0.3%;
• мышьяк – 0.08 %.
• железо – 96-97%.

Примечание. Сталь 09Г2С можно подвергнуть упрочняющей обработке: регламентируемой или контролируемой прокатке, ускоренному охлаждению.

Назначение и использование стали 09Г2С

Свойства сплава делают его идеальным для изготовления сварных конструкций. Кроме того, металл используется в качестве покрытия при изготовлении двухслойных устойчивых к коррозии листов.

Также из стали 09Г2С изготовляют:

• детали для вагонов;
• паровые котлы;
• сварные переходы, фланцы;
• бесшовные трубы;
• аппараты, работающие под давлением;
• оборудование для нефтехимической отрасли.

Кроме того, сталь пользуется большой популярностью среди застройщиков, ведь высокие механические свойства сплава и его малый вес позволяют экономить немалые средства на строительстве коммерческих объектов.

Свариваемость стали 09Г2С

Сталь 09Г2С отличается устойчивостью к перегреву, образованию трещин. Ее можно сваривать как после подогрева, так и без предварительного подогрева и какой-либо термической обработки. Подобное стало возможным благодаря низкому содержанию углерода. Если же в сплаве будет больше углерода, то в шве образуются микроскопические поры. При работе с толстыми листами рекомендуется использовать многослойную сварку.

Механическая обработка

Сталь можно подвергать разным видам механической обработки: токарная, дробеструйная и фрезерная обработка, поперечная резка, сверловка, правка. При этом металл не теряет своих положительных свойств. Выполнять механическую обработку можно практически на любом оборудовании.

Термическая обработка

Термическая обработка зарекомендовала себя как эффективный и недорогой способ улучшения свойств металла. Во-первых, она позволяет избежать введения в состав сплава дополнительных химических элементов, а во-вторых, она не занимает много времени. Термической обработке часто подвергают сталь перед использованием в несущих конструкциях.

Закалка. Позволяет без использования дорогостоящих химических элементов изменить характеристики сплава.

Отпуск. Используется для снижения внутреннего напряжения в металле. В результате отпуска сплав приобретает невиданную прочность и твердость.

Отжиг. Помогает придать стали равномерную структуру, а также способствует уменьшению ее пластичности.

Характеристики стали 09г2с — свойства, гост, расшифровка

Маркировка стали 09г2с говорит о ее химических составляющих. ГОСТ 5058-65 оговаривает следующие буквенные обозначения для легирующих добавок, входящих в состав сплава:

• «Г» — марганец; • «С» — кремний;

Первая цифра означает содержание углерода в процентах. Цифры после букв, соответствующих легирующим добавкам – их процентное количество в данной марке стали. Исходя из всего вышесказанного можно расшифровать сталь 09г2с по ГОСТ как сплав, содержащий 0,09% углерода, 2% марганца и кремний, количество которого не превышает 1%.

Сталь 09г2с относится к низколегированным сталям, общее количество легирующих добавок в которых не превышает 2,5% (в отличие от высоколегированных, где этот показатель — свыше 10%). Заменить сталь 09г2с можно следующими марками: 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6.

Основное предназначение этой стали – использование ее для сварных конструкций. Сварка возможна как при подогреве до 100-120°С, с последующей термической обработкой, так и без подогрева и обработки. Хорошая свариваемость стали обеспечивается благодаря низкому (меньше 0,25%) содержанию углерода. Если углерода больше, то в сварном шве могут образовываться микропоры при выгорании углерода и возникать закалочные структуры, что ухудшает качество шва. Еще одно достоинство этой марки состоит в том, что сталь 09г2с не склонна к отпускной хрупкости, то есть ее вязкость не снижается после процедуры отпуска. Она также устойчива к перегреву и образованию трещин.

При сварке листов 09г2с, толщина которых не превышает 40 мм, применяют способ без разделки кромок. Прочность по всей длине сварного шва обеспечивается переходом легирующих элементов в металл шва из электрода. При многослойной сварке лучше применять каскадный метод с использованием токов 40-50 А на 1 мм электрода, для предупреждения перегрева стали. Рекомендуемая толщина электрода – 4-5 мм. При сварке более толстых листов лучше использовать многослойную сварку с небольшими временными промежутками перед наложением следующих слоев. При дуговой сварке кромок с разной толщиной большую часть дуги нужно направлять на более толстую кромку и параметры тока выбирать по ней же. Для того, чтобы устранить закалку и повысить твердость шва следует нагреть изделие до 650°С, выдержать при этой температуре (время выдержки зависит от толщины материала, в среднем дается 1 час на каждые 25 мм толщины). После этой процедуры изделие нужно охладить на воздухе или в горячей воде.

Широкое распространение и популярность стали 09г2с объясняется тем, что ее высокие механические свойства позволяют экономить при изготовлении строительных конструкций. Более того, такие конструкции имеют меньший вес. Области применения этой марки стали весьма разнообразны. Из нее изготавливаются элементы и детали сварных металлических конструкций, которые могут работать при температурах от -70 °С до +450°С. Используется 09г2с лист и для производства листовых конструкций в нефтяной и химической промышленности, судостроении и машиностроении. После закалки и отпуска из этого сплава можно изготавливать детали трубопроводной арматуры. Устойчивость к низким температурам позволяет применять трубу 09г2с в условиях крайнего севера для прокладки нефте – и газопроводов.
