Характеристики и марки HSS-стали
Быстрорежущие разновидности — это высокоуглеродистые стали. В состав некоторых марок включают достаточно большое количество вольфрама. Помимо этого они могут содержать кобальт и молибден. Если говорить о твердости сплавов, то показатель чаще всего находиться в пределах 62–64 единицы шкалы HRC. Сравнивая продукцию из быстрорежущей стали и твердосплавной, стоит отметить, что первый вариант отличается достаточно доступной ценой и повышенной износостойкостью.
В последнее время принято выделять 3 основные группы HSS-стали, каждая из которых имеет свои особенности:
- С высоким содержанием вольфрама (Т)
- С высоким содержанием молибдена (М)
- Высоколегированные
Вольфрамовые стали
Не самая популярная разновидность. Связано это с тем, что вольфрам встречается достаточно редко и стоит дорого. Самые распространенные марки вольфрамовой стали Т1 и Т15. Второй содержит кобальт и ванадий, поэтому подходят для выпуска принадлежностей, к которым выдвигаются повышенные требования прочности и устойчивости к высоким температурам.
Химический состав вольфрамовых HSS сталей
| Тип | Аналог | C | Mn | Si | Cr | V | W | Mo | Co | Ni |
| Т1 | Р18 | 0,75 | — | — | 4,00 | 1,00 | 18,00 | — | — | — |
| Т2 | Р18Ф2 | 0,80 | — | — | 4,00 | 2,00 | 18,00 | — | — | — |
| Т4 | Р18К5Ф2 | 0,75 | — | — | 4,00 | 1,00 | 18,00 | — | 5,00 | — |
| Т5 | 0,80 | — | — | 4,00 | 2,00 | 18,00 | — | 8,00 | — | |
| Т6 | 0,80 | — | — | 4,50 | 1,50 | 20,00 | — | 12,00 | — | |
| Т8 | 0,75 | — | — | 4,00 | 2,00 | 14,00 | — | 5,00 | — | |
| Т15 | Р12К5Ф5 | 1,50 | — | — | 4,00 | 5,00 | 12,00 | — | 5,00 | — |
Молибденовые и высоколегированные стали
Отличаются большой распространенностью. Могут содержать в своем составе кобальт и вольфрам. Те марки, в формулу которых включен углерод и ванадий отличаются повышенной прочностью и износостойкостью, устойчивостью к воздействию абразивов. Сплавы, начиная с М41, применяются для выпуска приспособлений, которые сохраняют свои характеристики даже при супер нагреве. Для создания оснастки, рассчитанных на работы при низких температурах, также применяют стали с молибденом, но они подвергаются дополнительной обработке.
Химический состав молибденовых HSS сталей
| Тип | Аналог | C | Mn | Si | Cr | V | W | Mo | Co | Ni |
| M1 | 0,80 | — | — | 4,00 | 1,00 | 1,50 | 8,00 | — | — | |
| M2 | P6M5 | 0,85 | — | — | 4,00 | 2,00 | 6,00 | 5,00 | — | — |
| M3 | P6M5Ф3 | 1,20 | — | — | 4,00 | 3,00 | 6,00 | 5,00 | — | — |
| M4 | 1,30 | — | — | 4,00 | 4,00 | 5,50 | 4,50 | — | — | |
| M6 | 0,80 | — | — | 4,00 | 2,00 | 4,00 | 5,00 | — | — | |
| M7 | 1,00 | — | — | 4,00 | 2,00 | 1,75 | 8,75 | — | — | |
| M10 | 0,85–1,00 | — | — | 4,00 | 2,00 | — | 8,00 | — | — | |
| M30 | 0,80 | — | — | 4,00 | 1,25 | 2,00 | 8,00 | — | — | |
| M33 | 0,90 | — | — | 4,00 | 1,15 | 1,50 | 9,50 | — | — | |
| M34 | 0,90 | — | — | 4,00 | 2,00 | 2,00 | 8,00 | — | — | |
| M35 | Р6М5К5 | 0,82–0,88 | 0,15–0,40 | 0,20–0,45 | 3,75–4,50 | 1,75–2,20 | 5,5–6,75 | 5,00 | 4,5–5,5 | до 0,30 |
| M36 | 0,80 | — | — | 4,00 | 2,00 | 6,00 | 5,00 | — | — |

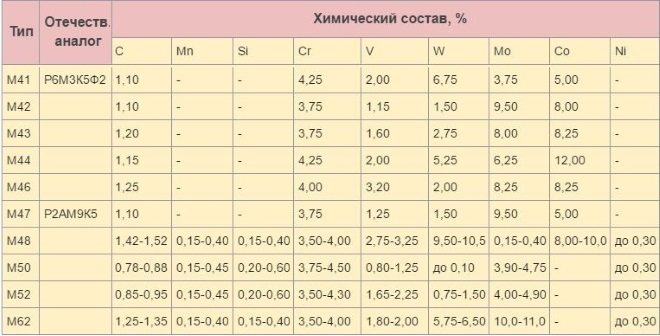

Химический состав высоколегированных HSS сталей
| Тип | Аналог | C | Mn | Si | Cr | V | W | Mo | Co | Ni |
| М41 | Р6М3К5Ф2 | 1,10 | — | — | 4,25 | 2,00 | 6,75 | 3,75 | 5,00 | — |
| М42 | 1,10 | — | — | 3,75 | 1,15 | 1,50 | 9,50 | 8,00 | — | |
| М43 | 1,20 | — | — | 3,75 | 1,60 | 2,75 | 8,00 | 8,25 | — | |
| М44 | 1,15 | — | — | 4,25 | 2,00 | 5,25 | 6,25 | 12,00 | — | |
| М46 | 1,25 | — | — | 4,00 | 3,20 | 2,00 | 8,25 | 8,25 | — | |
| М47 | Р2АМ9К5 | 1,10 | — | — | 3,75 | 1,25 | 1,50 | 9,50 | 5,00 | — |
| М48 | 1,42–1,52 | 0,15–0,40 | 0,15–0,40 | 3,50–4,00 | 2,75–3,25 | 9,50–10,5 | 0,15–0,40 | 8,00–10,0 | до 0,30 | |
| М50 | 0,78–0,88 | 0,15–0,45 | 0,20–0,60 | 3,75–4,50 | 0,80–1,25 | до 0,10 | 3,90–4,75 | — | до 0,30 | |
| М52 | 0,85–0,95 | 0,15–0,45 | 0,20–0,60 | 3,50–4,30 | 1,65–2,25 | 0,75–1,50 | 4,00–4,90 | — | до 0,30 | |
| М62 | 1,25–1,35 | 0,15–0,40 | 0,15–0,40 | 3,50–4,00 | 1,80–2,00 | 5,75–6,50 | 10,0–11,0 | — | до 0,30 |
Подбирая продукцию из молибденового материала, стоит учитывать особенности той или иной марки:
- М1. Идеальна для выпуска сверл. Они гибкие и устойчивые к ударным нагрузкам. Но не могут похвастаться существенной же красностойкостью.
- М2. Один из самых популярных материалов. Часто применяется для производства инструментов разного назначения. Продукция подходит для интенсивных работ при помощи станков. Главная особенность подобного инструмента — исключительная красностойкость, а значит режущий элемент долго сохранит свои качества. В нашем каталоге представлены сверла серии HSS-STANDARD из данного сплава
- М7. Идеален для выпуска крупных сверл, созданных для сверления материалов повышенной твердости или толстолистовых.
- М35. Отличается повышенной красностойкостью из-за повышенного количества кобальта в формуле. Но имеет невысокую устойчивость к ударным нагрузкам.
- М42. Содержит большое количество кобальта, поэтому характеризуется отличной красностойкостью. Помимо этого крайне устойчива к истирании. Идеальна для изготовления принадлежностей для работы с особо твердыми или даже вязкими материалами. Корончатые фрезы из данного материла представлены в линейке сверл HSS-CO 8
- М50. Часто используется для выпуска сверл, которыми комплектуется переносное оборудование.
Виды и назначения сверл HSS – маркировка, параметры, производители
Из-за огромного разнообразия представленных в продаже сверл простому обывателю иногда сложно определиться с подходящим вариантом. Особенно следует быть внимательным к выбору инструмента для сверления металлических или стальных поверхностей: ошибки в этом случае чреваты серьезными поломками. Специалисты в подобных ситуациях рекомендуют пользоваться сверлами по металлу HSS.
Рекомендации по выбору
Подбирая сверло по металлу, желательно покупать продукцию известных брендов, где и заточка на высшем уровне, и сплав прочный и качественный:
Ruko. Отличный вариант в соотношении цена/качество
Рекомендуется обратить внимание на модели TL 3000, отличающиеся своей многофункциональностью и титановым напылением. Эти сверла хороши в тех случаях, когда при работе образуется средняя и длинная стружка
Bosch. Известный мировой бренд разнообразных ручных строительных инструментов и их комплектующих. Особенно ценят продукцию Bosch профессиональные строители.
«EKTO». Продукция этого отечественного производителя на порядок дешевле, чем у западных аналогов, при неплохом качестве и продолжительности службы. Рекомендуется в основном для бытового применения.
Виды и назначения сверл HSS – маркировка, параметры, производителиСсылка на основную публикацию
Марки стали
При выборе инструмента, изготовленного из HSS-сталей, необходимо учесть характеристики отдельных марок стали. Так, сверла широкого применения чаще всего изготавливаются из стали М1, которая отличается высокой гибкостью и стойкостью к ударным нагрузкам. Но по красностойкости этот сплав уступает М2, который используется для изготовления широкого ассортимента инструментов различного назначения, предназначенных для использования в станках. Данный сплав отличается высокой стойкость режущих кромок к истиранию и хорошей стойкостью к высоким температурам.
Для крупных сверл подвергающихся высокой нагрузке более всего подходит сплав М7, характеризуемый высокой гибкостью и надежностью. Изготовленный из него инструмент отлично подходит для сверления отверстий в твердых материалах.
Также широко используются следующие марки сталей группы HSS:
- М50 – гибкий сплав, используемый для инструмента, предназначенного для работы с ручным электроинструментом. Уступает по температурной стойкости другим маркам.
- М35 – сплав HSSE с повышенным содержанием кобальта и высокой стойкостью к температурной нагрузке, превышая по данному показателю М2. Недостатком является пониженная стойкость к ударным нагрузкам.
- М42 – сплав с максимальным содержанием кобальта, что обеспечивает высокую красностойкость и устойчивость к абразивному износу. Отлично подходит для работы с вязкими и твердыми материалами.
Быстрорежущая сталь HSS, ее разновидности.
HSS — одна из разновидностей стали, называемая «сталью с высокой скоростью» резки (High speed steel, сокращенно HSS сталь)
HSS сталь, отличается от обычной углеродистой стали тем, что выдерживает высокое нагревание без потери механических режущих свойств.
Сверло HSS сталь (по металлу)
Обозначение HSS стали расшифровывается как «быстрорежущая сталь», и в общем случае применимо ко всему классу быстрорежущих сталей. Но в большинстве случаев так обозначается самая массовая сталь HSS класса — Р6М5 (M-2; 1.3343; Z85WDCV; HS 6-5-2; F-5613). Сверло HSS по металлу имеет все преимущества стали HSS. Широко применяется в наборе сверло HSS по металлу.
HSS сталь
HSS-Co 5% (M35, Р6М5К5) другие варианты обозначения — HSCO, Co5%, S 6-5-2-5, 1.3243, Z 90 WDCV 06-05-04-02, HS 6-5-2-5, BM 35;HSS-Co8% (M42, прямого аналога у нас не производится) другие варианты обозначения — Co8, Co 8%, S 2-10-1-8, Z 110 DKCWv 09-08-04-02-01, HS 2-9-1-8, BM 42По своим свойствам сталь HSS-Co 8% находится между Р6М5К5 и Р18 (ближе к Р18), что позволят рекомендовать ее, как замену Р18. Высокое содержание кобальта способствует повышению красностойкости, что позволяет задавать более жесткие режимы резания. Быстрорежущая сталь HSS-Co 8% является основной для производства фрез в Европе.
Сверло по металлу HSS-G сталь
Сверло HSS-G по металлу рекомендуются для обработки легированной и нелегированной стали с пределом прочности при растяжении до 900Н/мм2, стального литья, серого чугуна, металлокерамики, ковкого чугуна, цветных металлов и твёрдых пластмасс. Сверло HSS G подходит для материалов, дающих длинную стружку. Так же хорошо сверло по металлу HHS G.
HSS-Co, HSS-Co5, HSS-Co8 сталь
HSS-Co5% (M35, Р6М5К5) другие варианты обозначения — HSCO, Co5%, S 6-5-2-5, 1.3243, Z 90 WDCV 06-05-04-02, HS 6-5-2-5, BM 35;HSS-Co8% (M42, прямого аналога у нас не производится) другие варианты обозначения — Co8, Co8%, S 2-10-1-8, Z 110 DKCWv 09-08-04-02-01, HS 2-9-1-8, BM 42По своим свойствам сталь HSS-Co8% находится между Р6М5К5 и Р18 (ближе к Р18), что позволят рекомендовать ее, как замену Р18. Высокое содержание кобальта способствует повышению красностойкости, что позволяет задавать более жесткие режимы резания. Быстрорежущая сталь HSS-Co8% является основной для производства фрез в Европе
HSS-E сталь
HSSE — общее обозначение для группы быстрорежущих сталей с содержанием кобальта, в которую входят HSS-Co5% HSS-Co8%
Сверло HSS-R сталь
Сверло HSS-R по металлу подвергается термической обработке.
HSS-18, HSS-18W, HSS18%W
Применяются в основном для строгальных ножей.Ножи строгальные из быстрорежущей стали HSS 18% W. Данная сталь обладает необходимой вязкостью, что обеспечивает высокую стойкость ножа к выкрашиванию режущей кромки на сучках.
Сверло HSS Tin
Сверло HSS Tin по металлу предназначено для сверления стали, бронзы, медно-никелевых сплавов, графита.Сверло HSS Tin имеет титановое напыление. Титановое напыление снижает перегрев и улучшает вывод стружки.
Свёрла hss применяются в аккумуляторных дрелях, на стационарных сверлильных станках, строгальных станках и прочих устройствах.
sibprotools.ru
Особенности работы сверлами HSS
При выполнении операции сверления таким сверлом необходимо соблюдать режимы резания и технологию выполнения работ.
Основные требования следующие:
- правильно подбирать тип и диаметр в соответствии с обрабатываемым металлом;
- грамотно подбирать режимы сверления (обороты шпинделя, скорость резки);
- устанавливать под углом 90° к поверхности металла;
- не бить о поверхность металла при его заходе;
- применять охлаждающие жидкости и среды только те, которые рекомендует производитель;
- использовать оборудование и инструмент, который имеет соответствующее приспособление для установки сверла.
На видео рассказывается о работе с некоторыми типами инструмента:
Улучшение характеристики изделий из HSS-сталей
Для придания твердости материала, стойкости к износу и устойчивости к коррозии поверхность инструментов подвергают дополнительной обработке. К таким методам относятся:
- Азотирование. Насыщение азотом слоя поверхности проводится в газовой среде, которая состоит из 80% азота и 20% аммиака или на 100% из аммиака. Технологический процесс длится от 10 до 40 минут при температуре 500-600оС и приводит к укреплению поверхностной оболочки.
- Цианирование. Насыщение осуществляется в жидкой или газовой среде, состоящей из химического элемента — цинка. Процесс высокотемпературного цианирования длится от 5 до 45 минут при температуре 800-900оС. Низкотемпературный процесс происходит при 500-600оС и обеспечивает износостойкость и высокую твердость инструменту.
- Сульфидирование. Насыщение поверхностей стальных изделий серой осуществляется при 550-600оС путем нагревания в серноазотистых солях в течение 2-3 часов. В результате процесса повышается износоустойчивость стальных изделий.
Это интересно: Пайка нержавейки: особенности, технология и советы профессионалов. Выбор припоя для пайки
Суть химико-термической обработки заключается в проникновении различных химических элементов в атомную кристаллическую решетку железа при нагревании деталей из стали в среде, насыщенной необходимыми элементами.
Быстрорежущие легированные стали предназначены для производства металлорежущего инструмента, который используют при работе на высоких скоростях. HSS-сплавы отличаются способностью сохранения износостойкости и сопротивляемости к разрушению при повышенных температурах. Добавление в состав стали молибдена, вольфрама, кобальта и ванадия обеспечивает красностойкость и горячую твердость.
Что такое сталь HSS
Аббревиатура HSS образована от английского High Speed Steel — «быстрорежущая сталь». Ее применяют при производстве различного инструмента для работы с металлическими изделиями. Для изготовления применяют классический метод разливки в слитки с последующей прокаткой и проковкой. Также используют порошковой метод — распыление азотом струи жидкой стали.
HSS-сплавы принадлежат группе с высоким содержанием углерода, некоторые марки которой содержат вольфрам в определенном количестве. Твердость изготовленных инструментов из данного материала соответствует 62-64 единицам по шкале HRC.
Химический состав и характеристики
В зависимости от легирующих элементов стали HSS делятся на три основных группы:
- Т – с высоким содержанием вольфрама.
- М – для легирования использован молибден.
- Высоколегированная группа.
Аналогами отечественных марок стали являются Р18, Р6М5 и другие сплавы Р, широко применяемые для изготовления инструментов.
HSS-стали с высоким содержанием вольфрама применяются редко по причине высокой стоимости. Наибольшее применение получили марки Т1 и Т15, первый относится к сплавам общего назначения, второй, помимо вольфрама, содержит ванадий и кобальт, что обеспечивает высокую стойкость к износу и работе в высокотемпературном режиме.
Горячая твердость
При использовании режущих приспособлений в процессе работы происходит постоянное выделение тепла, при этом около 80% тратится на разогрев инструмента. Температура режущей кромки повышается и происходит отпуск материала, что влечет за собой понижение его твердости. Тем не менее быстрорежущая сталь сохраняет свои показатели даже при нагреве до 500-600оС.
Это интересно: Сталь инструментальная быстрорежущая — характеристики, свойства, аналоги
Красностойкость
Показатель, учитывающий временной промежуток, в период которого сталь сможет выдержать повышенную температуру, не меняя своих эксплуатационных характеристик. Завышенный показатель трения приводит к разогреву металла, от чего происходят изменения в кристаллической решетке. В результате некоторые свойства быстрорежущей стали существенно меняются.
Сопротивление разрушению
Материал, который применяют для изготовления режущего инструмента, должен обладать высокими механическими свойствами — сопротивлением хрупкому разрушению. Высокая прочность сплава обеспечивает режущему приспособлению стойкость к большому усилию, подаче и глубине резания, что в свою очередь приводит к повышению производительности процесса.
Характеристики HSS сталей
HSS стали делятся на три группы:
- Вольфрамовые (Т);
- Молибденовые (М);
- Высоколегированные быстрорежущие стали.
Стали вольфрамовой группы сегодня практически не применяются из-за высокой стоимости вольфрама и его дефицита. Самыми распространенными являются сталь общего назначения Т1 и сталь с ванадием и кобальтом T15. Т15 применяются для инструментов, работающих в условиях высоких температур и износа.
Стали молибденовой группы в качестве главного легирующего элемента имеют молибден, хотя некоторые содержат равное или даже большее количество вольфрама и кобальта. Стали с повышенным содержанием ванадия и углерода являются стойкими к абразивному износу. Серия сталей начиная от М41 характеризуется высокой твердостью при работе на высоких температурах (красностойкостью). Молибденовые стали применяются также при изготовлении инструментов, работающих в «холодных» уловиях — накатных плашек, вырезных штампов. В таких случаях HSS стали закаляют до более низких температур для повышения ударной вязкости.
Таблица общих химических составов HSS сталей. Отечественные аналоги.
| Тип | Отечеств. аналог | Химический состав, % | ||||||||
| C | Mn | Si | Cr | V | W | Mo | Co | Ni | ||
| Вольфрамовые HSS стали | ||||||||||
| T1 | Р18 | 0,75 | — | — | 4,00 | 1,00 | 18,00 | — | — | — |
| T2 | Р18Ф2 | 0,80 | — | — | 4,00 | 2,00 | 18,00 | — | — | — |
| T4 | Р18К5Ф2 | 0,75 | — | — | 4,00 | 1,00 | 18,00 | — | 5,00 | — |
| T5 | 0,80 | — | — | 4,00 | 2,00 | 18,00 | — | 8,00 | — | |
| T6 | 0,80 | — | — | 4,50 | 1,50 | 20,00 | — | 12,00 | — | |
| T8 | 0,75 | — | — | 4,00 | 2,00 | 14,00 | — | 5,00 | — | |
| T15 | Р12Ф5К5 | 1,50 | — | — | 4,00 | 5,00 | 12,00 | — | 5,00 | — |
| Молибденовые HSS стали | ||||||||||
| M1 | 0,80 | — | — | 4,00 | 1,00 | 1,50 | 8,00 | — | — | |
| M2 | Р6М5 | 0,85 | — | — | 4,00 | 2,00 | 6,00 | 5,00 | — | — |
| M3 | Р6М5Ф3 | 1,20 | — | — | 4,00 | 3,00 | 6,00 | 5,00 | — | — |
| M4 | 1,30 | — | — | 4,00 | 4,00 | 5,50 | 4,50 | — | — | |
| M6 | 0,80 | — | — | 4,00 | 2,00 | 4,00 | 5,00 | — | — | |
| M7 | 1,00 | — | — | 4,00 | 2,00 | 1,75 | 8,75 | — | — | |
| M10 | 0,85-1,00 | — | — | 4,00 | 2,00 | — | 8,00 | — | — | |
| M30 | 0,80 | — | — | 4,00 | 1,25 | 2,00 | 8,00 | — | — | |
| M33 | 0,90 | — | — | 4,00 | 1,15 | 1,50 | 9,50 | — | — | |
| M34 | 0,90 | — | — | 4,00 | 2,00 | 2,00 | 8,00 | — | — | |
| M35 | Р6М5К5 | 0,82-0,88 | 0,15-0,40 | 0,20-0,45 | 3,75-4,50 | 1,75-2,20 | 5,5-6,75 | 5,00 | 4,5-5,5 | до 0,30 |
| M36 | 0,80 | — | — | 4,00 | 2,00 | 6,00 | 5,00 | — | — | |
| Высоколегированные HSS стали | ||||||||||
| M41 | Р6М3К5Ф2 | 1,10 | — | — | 4,25 | 2,00 | 6,75 | 3,75 | 5,00 | — |
| M42 | 1,10 | — | — | 3,75 | 1,15 | 1,50 | 9,50 | 8,00 | — | |
| M43 | 1,20 | — | — | 3,75 | 1,60 | 2,75 | 8,00 | 8,25 | — | |
| M44 | 1,15 | — | — | 4,25 | 2,00 | 5,25 | 6,25 | 12,00 | — | |
| M46 | 1,25 | — | — | 4,00 | 3,20 | 2,00 | 8,25 | 8,25 | — | |
| M47 | Р2АМ9К5 | 1,10 | — | — | 3,75 | 1,25 | 1,50 | 9,50 | 5,00 | — |
| M48 | 1,42-1,52 | 0,15-0,40 | 0,15-0,40 | 3,50-4,00 | 2,75-3,25 | 9,50-10,5 | 0,15-0,40 | 8,00-10,0 | до 0,30 | |
| M50 | 0,78-0,88 | 0,15-0,45 | 0,20-0,60 | 3,75-4,50 | 0,80-1,25 | до 0,10 | 3,90-4,75 | — | до 0,30 | |
| M52 | 0,85-0,95 | 0,15-0,45 | 0,20-0,60 | 3,50-4,30 | 1,65-2,25 | 0,75-1,50 | 4,00-4,90 | — | до 0,30 | |
| M62 | 1,25-1,35 | 0,15-0,40 | 0,15-0,40 | 3,50-4,00 | 1,80-2,00 | 5,75-6,50 | 10,0-11,0 | — | до 0,30 |
В таблице могут быть указаны не все аналоги, так как в настоящее время может быть большое кличество позаимствованных не гостированных марок.
Режущий инструмент, изготовленный с содержанием вольфрама (W), будет обладать очень полезным для инструмента качеством — красностойкостью. Она позволяет инструментам сохранять острую режущую кромку и твердость при температурах красного каления (до 530°С). Кобальт еще больше увеличивает красностойкость и износостойкость HSS сталей.
M1. Применяются для производства сверл, широкого диапазона применений. Стали М1 имеют меньшую красностойкость, чем стали М2, но менее восприимчивы к ударам и являются более гибкими, что делает их пригодными для общих работ.
M2. Стандартный материал для изготовления инструментов из HSS сталей. М2 имеет хорошую красностойкость и сохраняет свою режущую кромку дольше, чем другие HSS стали с меньшим содержанием вольфрама. Обычно применяется для изготовления инструментов для высокопроизводительных машинных работ.
M7. Применяются для сверл тяжелой конструкции для сверления твердого листового металла. Обычно применяются там, где гибкость и увеличенный срок службы одинаково важны.
M50. Применяется для изготовления сверл, которые применяются для сверления на портативном оборудовании, где поломка по причине изгиба является проблемой. Не имеет такой красностойкости как остальные HSS стали с вольфрамом.
M35. Стали М35 имеют повышенную красностойкость по сравнению с М2. При этом кобальт несколько понижает стойкость к ударам.
M42. Стали М42 «Super Cobalt» имеют отличную стойкость к истиранию и хорошую красностойкость. Применяются для работ по вязким и сложным материалам.
Сталь HSS
HSS — одна из разновидностей стали, называемая «сталью с высокой скоростью» резки (High speed steel, сокращенно HSS сталь)
HSS сталь, отличается от обычной углеродистой стали тем, что выдерживает высокое нагревание без потери механических режущих свойств.
Сверло HSS сталь (по металлу)
Обозначение HSS стали расшифровывается как «быстрорежущая сталь», и в общем случае применимо ко всему классу быстрорежущих сталей. Но в большинстве случаев так обозначается самая массовая сталь HSS класса — Р6М5 (M-2; 1.3343; Z85WDCV; HS 6-5-2; F-5613). Сверло HSS по металлу имеет все преимущества стали HSS. Широко применяется в наборе сверло HSS по металлу.
HSS сталь
HSS-Co 5% (M35, Р6М5К5) другие варианты обозначения — HSCO, Co5%, S 6-5-2-5, 1.3243, Z 90 WDCV 06-05-04-02, HS 6-5-2-5, BM 35; HSS-Co8% (M42, прямого аналога у нас не производится) другие варианты обозначения — Co8, Co 8%, S 2-10-1-8, Z 110 DKCWv 09-08-04-02-01, HS 2-9-1-8, BM 42 По своим свойствам сталь HSS-Co 8% находится между Р6М5К5 и Р18 (ближе к Р18), что позволят рекомендовать ее, как замену Р18. Высокое содержание кобальта способствует повышению красностойкости, что позволяет задавать более жесткие режимы резания. Быстрорежущая сталь HSS-Co 8% является основной для производства фрез в Европе.
Сверло по металлу HSS-G сталь
Сверло HSS-G по металлу рекомендуются для обработки легированной и нелегированной стали с пределом прочности при растяжении до 900Н/мм2, стального литья, серого чугуна, металлокерамики, ковкого чугуна, цветных металлов и твёрдых пластмасс. Сверло HSS G подходит для материалов, дающих длинную стружку. Так же хорошо сверло по металлу HHS G.
HSS-Co, HSS-Co5, HSS-Co8 сталь
HSS-Co5% (M35, Р6М5К5) другие варианты обозначения — HSCO, Co5%, S 6-5-2-5, 1.3243, Z 90 WDCV 06-05-04-02, HS 6-5-2-5, BM 35; HSS-Co8% (M42, прямого аналога у нас не производится) другие варианты обозначения — Co8, Co8%, S 2-10-1-8, Z 110 DKCWv 09-08-04-02-01, HS 2-9-1-8, BM 42 По своим свойствам сталь HSS-Co8% находится между Р6М5К5 и Р18 (ближе к Р18), что позволят рекомендовать ее, как замену Р18. Высокое содержание кобальта способствует повышению красностойкости, что позволяет задавать более жесткие режимы резания. Быстрорежущая сталь HSS-Co8% является основной для производства фрез в Европе
HSS-E сталь
HSSE — общее обозначение для группы быстрорежущих сталей с содержанием кобальта, в которую входят HSS-Co5% HSS-Co8%
Сверло HSS-R сталь
Сверло HSS-R по металлу подвергается термической обработке.
HSS-18, HSS-18W, HSS18%W
Применяются в основном для строгальных ножей. Ножи строгальные из быстрорежущей стали HSS 18% W. Данная сталь обладает необходимой вязкостью, что обеспечивает высокую стойкость ножа к выкрашиванию режущей кромки на сучках.
Сверло HSS Tin
Сверло HSS Tin по металлу предназначено для сверления стали, бронзы, медно-никелевых сплавов, графита. Сверло HSS Tin имеет титановое напыление. Титановое напыление снижает перегрев и улучшает вывод стружки.
Свёрла hss применяются в аккумуляторных дрелях, на стационарных сверлильных станках, строгальных станках и прочих устройствах.
инженер поможет – Отличия HSS и твердосплавного сверла
В этой статье мы рассмотрим различия между сверлами, изготовленными из разных материал: из быстрорежущей стали HSS и сверла из твердосплавного материала. Рассмотрим, какие материалы можно обрабатывать этими сверлами, какие бывают тонкости при заточке, режимы резания, а также, сравним качество поверхности, подвергшейся обработке.
Итак, начнем с HSS сверла.
HSS сверло
HSS (High Speed Steel) – это группа, которая включает в себя стали, которые являются быстрорежущими. Обычно, из этих сталей изготавливают режущий инструмент. В нашем случае, сверла. Сталь этой группы является высокоуглеродистой. Твердость достигает 62-64 HRC.
Преимущества над твердосплавными сплавами – быстрорежущая сталь обладает большей прочностью и более низкой стоимостью.
Однако, скорость резания меньше, чем у сверл из твердого сплава.
Сверла можно изготавливать из вольфрамовых, молибденовых и высоколегированных быстрорежущих сталей.
Сейчас мы рассмотрим условные обозначения сверл из быстрорежущих сталей и разберемся, где применимы сверла, и какое качество будет иметь обработанная поверхность.
HSS-R – такое сверло будет обладать невысокой стойкостью.
HSS-G – это сверло имеет вышлефованную CBN (кубическим нитридом бора) режущую часть. Отличается повышенной стойкостью и небольшим радиальным биением.
HSS-E – в сталь этого сверла добавлен кобальт. Служит для работы с непростым материалом.
HSS-G TiN – сверло, поверхность которого имеет напыление, содержащее нитрид титана. Что, кстати, и служит повышению поверхностной прочности.
HSS-G TiAlN – сверло, поверхность которого имеет напыление, содержащее титан-алюминий-нитрид.
HSS-E VAP – такой инструмент пригодится, если необходимо обрабатывать нержавеющую сталь.
Цены на сверла разные. Например, HSS Co-5 сверло можно купить по стоимости от 300 руб. А приобретение корончатых сверл может уменьшить ваш бюджет на 1 т.р. и больше.
Твердосплавное сверло
Использование твердосплавных сверл для обработки стекла, мрамора, гранита, чугуна, пластмассы – вот главное назначение инструмента. Сразу отмечу, что твердосплавные сверла обладают высокой стоимостью изготовления. Именно поэтому они не особо и распространены. Обычно, сверла не обладают высокой прочностью и жесткостью. Имеют склонность к выкрашиванию.
Такие сверла замечательно подойдут для обработки поверхностей, в основе которых жаропрочные и высокопрочные металлы.
Качество обрабатываемой поверхности получается весьма высоким.
Угол наклона, которым обладает передняя часть сверла, – 6-8 градусов. Винтовая канавка имеет угол – 20 градусов. Если будут сверлиться глубокие отверстия, то винтовые канавки должны иметь угол наклона – 45 – 60 градусов.
Стоимость сверла тоже может варьироваться, в зависимости от фирмы изготовителя, а также, от качества инструмента. Так, можно приобрести твердосплавное сверло за приемлемую цену, в пределах 400 руб., а можно приобрести сверло за 1,5 т.р.
Как мы с вами убедились, что сверла из разных материалов имеют свои преимущества и свои недостатки и при этом они имеют совершенно разную стоимость. Поэтому следует со всей внимательность подходить к выбору сверл для мастерских и производств.
Сверло hss – импортный аналог режущего инструмента, изготовленного из быстрорежущей стали. Выпускается с разным условным обозначением, указывающим на различие в технологии изготовления, технических характеристиках. Обозначение несет информацию о тех материалах, с какими работают. Ими можно сверлить, рассверливать и засверливать отверстия в стали, чугунах, цветных металлах и сплавах с высокой прочностью с применением ручных инструментов и разного типа оборудования, оснащенного патроном необходимой конструкции.
