Жаропрочные стали

Структура и свойства

Жаропрочные стали используются в самых разных условиях эксплуатации, которые включают нагревание и коррозию при статических и динамических нагрузках. Материалу, используемому при повышенных температурах, необходимы три важных свойства:

Устойчивость к окислению и образованию накипи.
Сохранение прочности при рабочей температуре.
Структурная стабильность в отношении выделения карбидов, сфероидизации, образования так называемых сигма-фаз и отпускного охрупчивания

В конкретных приложениях важными оказываются и другие свойства

Например, при изготовлении печей особое внимание уделяется показателям удельного сопротивления и значениям коэффициента температурного расширения, термической диффузии газов. В сталях, которые используются для производства деталей газовых турбин, необходимо учитывать также такие дополнительные характеристики, как;

Внутренняя демпфирующая способность;
Усталостная прочность;
Чувствительность к надрезам;
Ударная вязкость (горячая и холодная);
Способность к сварке.

Обычно окалина, образующаяся на железе, пористая и неплотно прилегает к основной поверхности, но она становится более плотной, когда при выплавке добавляется хром, кремний и алюминий – эти химические элементы характеризуются повышенным сродством к соединению с кислородом, причём прохождение данных реакций быстро подавляется образованием инертных оксидных плёнок.

Применение

Перечисленные преимущества способствуют удержанию лидирующих позиций на рынке металлопроката. Антикоррозионные сплавы являются незаменимым материалом в тяжелом машиностроении, энергетической, нефтегазовой и сельскохозяйственной сферах.

Материал востребован в следующих областях народного хозяйства:

Строительство, архитектура;
производство оборудования, инструментов медицинского назначения;
целлюлозно-бумажное производство;
пищевая промышленность;
транспортное машиностроение;
химическая промышленность;
электроэнергетика и электроника;
производство бытовой техники и предметов домашнего хозяйства.

Декоративные качества нержавеющих металлов и высокий уровень антикоррозионных свойств дают возможность использовать изготовленные из них детали и элементы для фасадов, рекламных установок, витрин, фонтанов. Из легированного материала изготавливают перила, двери, лестницы, лифты.

Применение жаропрочных сталей

Легированные металлы, устойчивые к высоким термическим нагрузкам, используются для производства труб, изготовления деталей, составных частей машин, агрегатов, промышленного оборудования. В этот список входят:

детали термических печей;
детали конвейерных лент транспортеров печей;
установки для термообработки;
камеры сжигания топлива;
моторы, газовые турбины;
аппараты для конверсии метана;
печные экраны;
выхлопные системы; нагревательные элементы.

Жаропрочный нержавеющий металл – лучший материал для производства деталей и механизмов, эксплуатация которых будет проходить в агрессивных средах, при повышенных температурах.

Применение

Материал востребован в следующих областях народного хозяйства:

Строительство, архитектура;
производство оборудования, инструментов медицинского назначения;
целлюлозно-бумажное производство;
пищевая промышленность;
транспортное машиностроение;
химическая промышленность;
электроэнергетика и электроника;
производство бытовой техники и предметов домашнего хозяйства.

Тугоплавкие металлы и сплавы

Если в производстве необходимы детали предположительная среда работы, которых будет тысяча или даже две тысячи градусов, то при сплаве нужно использовать тугоплавкие металлы.

Элементы, которые используются и температура их плавления такова:

вольфрам (3410°С);
тантал (3000°С);
ниобий (2415°С);
ванадий (1900°С);
цирконий (1855°С);
рений (3180°С);
молибден (2600°С);
гафний (2000°С).

Деформируются данные металлы при нагреве, потому что высокая температура провоцирует их изменение в хрупкое состояние. Их волокнистая структура формируется при нагревании до состояния рекристаллизации тугоплавких металлов. Жаропрочность увеличивается за счёт смесей из специальных добавок. А от окисления при температуре свыше тысячи градусов эти материалы защищают добавки из титана, тантала и молибдена.

Так, путём сплавов разных элементов можно добиться нужных качеств жаропрочных материалов, которые можно использовать в самых разнообразных производствах для работы в разных температурных средах.

Распечатать

Это интересно: Марки нержавеющей стали — классификация, расшифровка

Классификация жаростойких металлов и сплавов

Может выполняться по степени насыщенности состава легирующими элементами. В соответствии с этим жаропрочные/жаростойкие стали могут быть низко-, средне- и высоколегированными. Однако более содержательной является классификация по микроструктуре, согласно которой различают стали следующих классов:

Аустенитного;
Аустенитно-ферритного;
Мартенситного;
Перлитного;
Ферритного;
Мартенситно-ферритного.

Некоторые особенности этих видов рассматриваются далее.

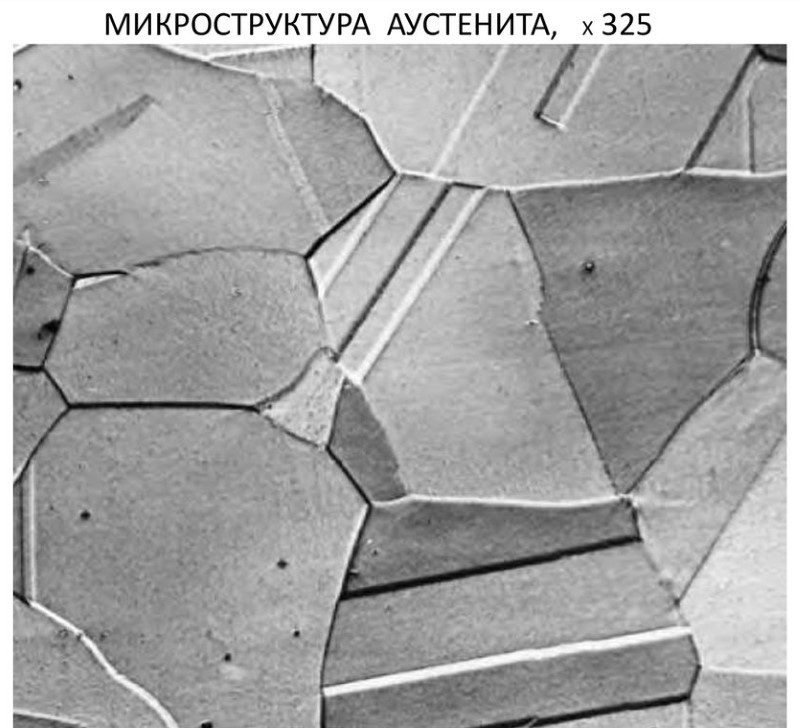

Аустенитный класс

Высоколегированные аустенитные стали представляют собой наиболее многочисленную группу, поскольку легче всего поддаются плавке. Содержат значительный процент хрома и никеля и не затвердевают при воздушном охлаждении. При температуре нагрева выше 1000°C характеризуются минимальным ростом зерна. Однако никаких производственных проблем не возникает, поскольку продукт остаётся прочными пластичными даже в крупнозернистом состоянии.

При нагревании в диапазоне 500…900°C аустенитные стали выделяют карбиды по границам аустенита, в результате (при постоянном наличии растягивающих напряжений в этом диапазоне температур) могут развиваться межкристаллические трещины. При определенных составах аустенитные стали могут становиться хрупкими из-за образования сигма-фазы. Хорошо поддаются сварке.

Аустенитно-ферритный класс

Такие стали часто называют дуплексными. Каждая из марок производится на основе железа и легируется не менее 10,5% хрома, что придает металлу высокую коррозионную стойкость.

Любой дуплексный нержавеющий сплав представляет собой комбинацию аустенита и феррита, поэтому он характеризуется смешанными физико-механическими характеристиками этих двух марок. Степень легирования – средняя. На профильном рынке доля дуплексных сталей невелика, и не превышает 2…3 %.

Мартенситный класс

Главная особенность мартенситных марок – чрезвычайно высокая твёрдость и прочность при комнатных температурах. Марки с дисперсионным твердением обладают хорошей формуемостью при комнатной температуре и могут достигать (после термообработки) прочности 1800 МПа, при сохранении должной коррозионной стойкости.

Стали мартенситного класса применяются при изготовлении высоконагруженных узлов и деталей, однако их выплавка затруднена, поскольку после прокатки обязательно требуется отжиг.

В составе присутствует преимущественно хром, а прочие легирующие добавки – никель, хром, молибден или ванадий, имеются в весьма ограниченном количестве.

Ферритный класс

Жаропрочные стали ферритного класса немагнитны. Удовлетворительно работают при эксплуатационных температурах до 850…950С. При превышении этого диапазона механическая прочность заметно снижается.

Стали данного класса характеризуются повышенной обрабатываемостью, поскольку пластичны, и имеют высокую ударную вязкость, сохраняющуюся при повышенных температурах.

Основной легирующий элемент – хром, имеется также небольшое количество титана, никеля и алюминия.

Мартенситно-ферритный класс

Наряду с мартенситом содержат некоторое количество зёрен феррита. По показателям жаропрочности (до 600С) занимают промежуточное положение между сталями мартенситного и ферритного классов. Из легирующих добавок в химическом составе отмечается до 10…13 % хрома, остальное – железо, ванадий, вольфрам, ниобий, молибден и никель.

Классификация материалов жаропрочных и жаростойких

Среди всех железосодержащих материалов, ориентированных в эксплуатации на повышенный температурный режим, выделяются 3 основных класса:

Вид материала	Уровень нагруженности	Термические условия
Теплоустойчивые	Состояние в условиях нагрузки	До 600 градусов Цельсия долгое время
Жаропрочные	Состояние нагруженное	Высокие показатели температуры
Жаростойкие (окалиностойкие)	Ненагруженное, слабонагруженное состояние	Температура более 550 гр. Цельсия

Сплавы различаются по технологическим характеристикам, и это предопределяет взаимодействие с различными вариантами производства. По этому критерию они бывают

Литейными. Идут на изготовление фасонных отливок.
Деформируемыми. Получаются в виде слитков, затем обрабатываются с помощью ковки, прокатываются, штампуются, используется волочение и другие способы.

Жаропрочность и жаростойкость металла

Жаростойкость, которой обладают стали и другие металлические сплавы отдельной категории, имеет еще одно название – «окалиностойкость». Это свойство, которым отдельные металлы наделяют в процессе производства, заключается в их способности длительное время в условиях повышенных температур активно противостоять такому негативному явлению, как газовая коррозия. В отличие от жаростойких, жаропрочные стали и металлы другого типа обладают способностью не разрушаться и не деформироваться под длительным воздействием высоких температур.

Металлы, которые отличаются жаростойкостью, применяют преимущественно для изготовления ненагруженных конструкций, эксплуатируемых в условиях постоянного воздействия на них газовой окислительной среды и температуры, не превышающей 550°. К таким конструкциям, в частности, относятся элементы нагревательных печей.

Сплавы, выполненные на основе железа, даже если их отличает жаростойкость, при таких условиях эксплуатации и при воздействии температуры, превышающей 550°, начинают активно окисляться, что приводит к появлению на их поверхности пленки, состоящей из оксида железа. Формирующееся на поверхности такого металла химическое соединение железа и кислорода – это, по сути, окалина хрупкого типа. Ее характеризует элементарная кристаллическая решетка, содержащая недостаточное количество атомов второго вещества.

Свойства оксидов элементов, увеличивающих жаростойкость железа

Чтобы улучшить такое свойство стали, как жаростойкость, в ее химический состав вводят хром, алюминий и кремний. Соединяясь с кислородом, эти элементы способствуют формированию в структуре металла плотных и надежных кристаллических структур, что и улучшает его способность безболезненно переносить воздействие повышенных температур.

Лучшую жаростойкость демонстрируют стали, легирование которых выполнено на основе такого металла, как хром. К наиболее известным маркам таких сталей, которые называют сильхромами, относятся:

08Х17Т;
15Х25Т;
15Х6СЮ;
36Х18Н25С2.

Химический состав жаропрочных сталей марок 13Х11Н2В2МФ, 15Х11МФ, 20Х13, 20Х12ВНМФ

Что характерно, жаростойкость стали повышается с увеличением в ее химическом составе количества хрома. Используя данный металл в качестве легирующего элемента, можно создавать марки сталей, изделия из которых не будут утрачивать своих первоначальных характеристик даже при длительном воздействии на них температуры, превышающей 1000 градусов.

Это интересно: Характеристики и параметры коронок по металлу

Виды изделий

Специалисты разделяют жаропрочные трубы по способу производства.

Сварные – изготавливаются из цельного листа металла. В процессе производства он сворачивается, делается шов посредством специальной сварки. В свою очередь сварные изделия бывают прямошовными и спиралешовными.
Бесшовные аналоги — отличаются повышенной прочностью, так как изготовлены в виде монолитной конструкции. Максимальный диаметр изделий – 1500 мм. Используются при монтаже трубопроводов повышенной термостойкости.
Литые изделия – самая надёжная конструкция. Изготавливается на специальном оборудовании.

Виды жаропрочных труд

Жаростойкие и жаропрочные стали и сплавы

Для материалов, используемых при высоких температурах, основными характеристиками являются жаростойкость (окалиностойкость) и жаропрочность.

Стали, обладающие высокой сопротивляемостью окислению (газовой коррозии) при высоких температурах называются жаростойкими.

К жаропрочным относятся стали, обладающие необходимой прочностью при высоких температурах. Жаропрочность достигается введением в состав стали легирующих элементов, повышающих прочность межатомных связей основного твердого раствора (феррита и аустенита), а также образующих вторичные упрочняющие фазы (карбиды, интерметаллиды), обладающие высокой термической стойкостью (устойчивостью против коагуляции при длительном воздействии высоких температур.

Большая роль в получении требуемой жаропрочности принадлежит термической обработке. Последняя должна обеспечивать:

— оптимальное распределение легирующих элементов между твердым раствором и вторичными упрочняющими фазами;

— высокую дисперсность частиц упрочняющих фаз и их равномерное распределение по объему стали (сплава);

Жаропрочные стали и сплавы в зависимости от состава и температурной области применения разделяются на 4 основные группы.

К первой группе относятся перлитные жаропрочные стали, используемые для деталей с рабочей температурой до 570 ºC.

Основными легирующими элементами этой группы являются хром, молибден, вольфрам, ванадий и в отдельных случаях титан, ниобий и бор в незначительных количествах. Термическая обработка сталей состоит в нормализации или закалки в масле с последующим высоким отпуском. Широкое практическое применение нашли стали: 12ХМФ, 15Х1М1Ф (корпусные элементы турбин), 34ХМ1А, 25Х2М1ФА, 20Х3МВФА (цельнокованые роторы), 25Х1МФ (крепежные детали) и др.

Вторую группу составляютхромистые жаропрочные стали мартенситного класса,

содержащие 12% Cr и другие легирующие элементы (Mo, W, V, Nb, B) в сравнительно небольших количествах. Стали этой группы применяются для деталей, работающих при температурах до 560-600 ºC. Термическая обработчика –улучшение. Хромистые жаропрочные стали используются для изготовления лопаточного аппарата паровых и газовых турбин. Применяемые стали: 15Х11МФ, 18Х11МФ5, 20Х12ВНМФ и др.

Третью группу составляютхромоникелевые стали аустенитного класса,

дополнительно легированные молибденом, вольфрамом, ниобием, титаном и др. Они используются для деталей турбин, работающих при температурах до 700 ºC (стали 08Х16Н13М2Б, ХН35ВТ и др.). Термическая обработка жаропрочных аустенитных сталей состоит из нагрева до высоких температур (1050-1150 ºC) с последующим быстрым охлаждением(аустенизации) и одноступенчатого или двухступенчатого отпуска (старения) в интервале температур 700-850 ºC. В процессе отпуска изаустенита выделяютсядисперсные частицы упрочняющих фаз (карбидов, интерметаллидов).

К четвертой группеотносятся жаропрочные сплавы на никелевой основе,

предназначенные для работы при температуре до 750-850 ºC. Сплавы на никелевой основе принадлежат к сложнолегированным сплавам, отличительными особенностями которых является сравнительно высокое содержание хрома (10-20%), а также наличие в составе алюминия и титана в умеренных количествах (1-6%). Алюминий и титан образуют интерметаллическое соединение Ni3(AlTi), являющееся основной упрочняющей фазой в подобных сплавах. Это соединение получило название γ΄-фазы. Выделение высокодисперсных частиц этой фазы из твердого раствора происходит в процессе отпуска закаленных сплавов. В наиболее жаропрочных сплавах объемная доля упрочняющих фаз достигает 60% (расстояние между частицами составляет 200-400 Â). Дополнительное повышение жаропрочности достигается введением в состав сплава молибдена (3-4%), вольфрама (4-9%), ниобия (1-1,5%), кобальта (5-16%), а также бора и церия в незначительных количествах. Термообработка сплавов состоит из закалки в воде с температур 1150-1180 ºC и последующего длительного одноступенчатого отпуска (старения) при 750-800 ºC или многоступенчатого старения. Основным достоинством сплавов является высокая жаропрочность, по показателям которой они превосходят жаропрочные стали всех рассмотренных групп. Применяемые сплавы ХН65ВМТ, ХН55ВМТК и др.

Пищевая нержавейка по ГОСТ

Официального понятия как пищевая или техническая нержавейка не существует. Так называют любую марку, которая подходит для изготовления посуды. Требования к изделиям, предназначенных для контакта с продуктами, изложены в ГОСТ 27002-86.

В перечень возможных сплавов входят марки с количеством углерода не менее 12 %, хрома не менее 13 %, возможно наличие никеля в количестве 5-13 %, а также молибдена около 2 %.

На их выбор влияют следующие критерии:

будет ли использоваться посуда для тепловой обработки;
насколько длительным предполагается контакт.

Также не существует сплавов, которые используются только для изготовления посуды, столовых приборов и т. д. Из одной и той же марки могут изготавливать и посуду, и трубы и инструменты. При этом и окончательная термомеханическая обработка может применяться одинаковая.

Предпочтительно из нержавейки 12Х13 делают посуду, не контактирующую длительное время с продуктами, не подвергающуюся ударам и нагреву.

Марки стали для пищевой принадлежности

Классификация марок проводится по сериям, которые указывают на внутреннюю структуру после окончательной термомеханической обработки изделия.

Существует 3 серии, которые и определяют свойства нержавейки:

400 серия

— мартенситно–ферритная нержавейка. Их отличает высокая технологичность, т. е. хорошая обрабатываемость давлением (прокат, штампование), свариваемость. Эти марки содержат 8-40 % (в среднем 12 %) углерода, а основной и единственный легирующий элемент это хром, содержаться в количестве 13 % (не менее).

Нержавейка с содержанием хрома 13-17 % имеет ряд недостатков: они относятся к слабо ржавеющим, так как при длительном контакте с водой или слабо агрессивными кислотами на поверхности может появляться точечная коррозия.

Всю эту серию нельзя использовать для изделий, подвергающихся низким температурам (ниже -40 ºС) и ударным нагрузкам.

Ценовая доступность и высокая обрабатываемость делают эти марки востребованными для изготовления технических деталей, элементов конструкций, трубопроводов. Не составляют исключение и столовые приборы (вилки, ложки), подставок, блюд, подсвечников.

Российская классификация	Европейский аналог
08Х13	AISI 409
12Х13	AISI 410
20X13, 40X13	AISI 420

12X17AISI 430 — используется для изготовления посуды, столовых приборов и пр. ограниченно используемых для контакта с пищей и не предназначенных для тепловой обработки.

300 серия

— аустенитнаяе, аустенитно–ферритная и аустенитно–мартенситная нержавейка. Все марки этой серии обладают повышенной коррозионной стойкостью при температурах до 600 ºС (при добавлении легирующих элементов температурная граница повышается до 800-1100 ºС), прочностью.

В качестве второго легируемого элемента присаживается никель в количестве 5-13 %, который и способствует получению аустенитной структуры, а для увеличения прочности добавляют до 2 % молибдена и/или 1 % титана.

Серию начинает универсальная нержавейка, которая известна во всех сферах человеческой деятельности:

08Х18Н10 — хромоникелевая. Наиболее часто, используемая сталь в пищевой промышленности.

Из-за полной инертности к воде и слабо агрессивным кислотам получила название «пищевая», если в этом сплавке увеличить содержание углерода до 12 %, то название будет звучать, как «сталь медицинская».

Интенсивно используется в химической, медицинской отраслях.

10Х17Н13М2 — хромоникель-молибденовый сплав.

Присадка 2% молибдена делает его прочным и износостойким. Его так же используют для изделий, контактирующих с пищей, но уже при высоких температурах и давлении. Это могут быть паровые котлы, системы труб для транспортировки жидких сред. Для промышленности из этого сплава делают газовые турбины.

10Х17Н13М2Т — предыдущий сплав с добавлением титана.

Титан увеличивает рабочую температуру до 800-1100 ºС и возможность работать в агрессивных средах с хлором. Используется в ответственных системах для изготовления бесшовных труб, а также запорной и соединительной арматур к ним.

Российская классификация	Европейский аналог
10Х17Н13М2	AISI 316
10Х17Н13М2T	AISI 316 T
12-08Х1810Т	AISI 321

200 серия

— с преобладанием только структуры аустенита. По свойствам она похожа на обе предыдущие серии, но по стоимости гораздо дешевле 300 серии.

12Х15Г9НД — в этой марке (она пока единственная) никель и молибден заменен двумя элементами, сбалансированными по отношению друг к другу: марганцем и медью. Высокая технологичность и низкая стоимость (относительно хромоникелевых марок) выгодно выделяет эту серию.

Российская классификация	Европейский аналог
12Х15Г9НД	AISI 201

Марки жаростойких сталей, их классификация и описание

Структуры таких жаростойких сталей подразделяются на:

перлитные;
мартенситно-ферритные;
мартенситные;
аустенитные.

Существует и подразделение жаропрочных сплавов на аустенитно-ферритные (мартенситные) и ферритные.

Производится такие марки мартенситных сплавов:

4Х9С2 и 3Х13Н7С2 (такая марка стали используется в основном в клапанах автодвигателей, где температура поднимается до 850–950°С);
Х6СМ, Х5М, 1Х8ВФ, 1Х12H2ВМФ, Х5ВФ (такой сплав подойдёт для производства деталей и узлов, которые должны работать 1000–10000 часов в границах температур 500 — 600°С);
Х5 (такая марка используется для производства труб, которые будут работать при температуре ограниченной 650°С);
1Х8ВФ (такой вид сплавов используют при изготовлении деталей паровых турбин, которые могут работать 10000 часов без потерь при температуре, которая не будет превышать 500°С).

При добавлении хрома в перлитные сплавы получаются мартенситные марки сплавов. К перлитным материалам можно отнести жаропрочные сплавы с маркировкой: Х7СМ, Х10С2М, Х9С2, Х6С. Производится их закалка при 950–1100°С, а затем при 8100°С производят отпуск стали, что позволяет создавать твёрдые конструкции со структурой сорбита.

Ферритные сплавы обладают мелкозернистой структурой, которую они получают после термообработки и обжига. В таких композициях, как правило, присутствует хром в процентном соотношении от двадцати пяти до тридцати трёх. Такие жаропрочные стали применяют производства теплообменников и пиролизного оборудования.

К ферритным сплавам относят такие маркировки материалов: 1Х12СЮ, Х28, Х17, Х18СЮ, 0Х17Т, Х25Т. Но их нельзя нагревать больше чем сто восемьдесят градусов иначе материал станет хрупким из-за своей крупнозернистой структуры.

Мартенситно-ферритные материалы отлично подходят для производства машиностроительных деталей, работа которых будет производиться при температуре в шестьсот градусов, причём длительное время.

Полированная нержавеющая сталь

Данный вид нержавейки представляет собой материал с абсолютно гладкой поверхностью и высоким отражающим эффектом. Технологический процесс ее производства отличается от остальных видов нержавейки способом обработки поверхности. Она проводится на специальном оборудовании с использованием контрольно-измерительных приборов.

Этапы шлифовки листового проката.

Обработка абразивными материалами с помощью специальной ленты.
Шлифование мелкозернистыми шкурками или щетками.
Финишная отделка шлифовальными кругами до зеркального состояния.

Сферы применения полированного нержавеющего металлопроката:

Трубы со шлифованной поверхностью используются для транспортировки нефти, газа, жидких пищевых продуктов и спирта.
Полированный металлопрокат востребован у дизайнеров. Он позволяет создавать креативные архитектурные проекты.
Материал широко используется для изготовления бытовой техники, медицинского оборудования и инструмента, приборов для пищевой промышленности.

Полированные легированные металлы применяют во всех областях народного хозяйства, где требуется абсолютно гладкий и прочный материал, отвечающий нормам экологической безопасности.
