Станок для завитков своими руками
Стол для станка.
К счастью стол мне изготавливать не пришлось, так как он уже стоял в углу без дела и идеально подходил для моего будущего станка. Размеры его таковы: высота 900, длинна 800 и ширина 600. Столешница сделана из листа 3 мм. Ножки выполнены из уголка и между ними приварена перемычка для крепления электродвигателя. Так же к ножке я приварил щиток в котором установил магнитные пускатели.
Направляеющие сделал из двух отрезков из квадрата, между ними плотно вставляется болт, и с верху на квадрат приварил пластины. Болт можно двигать по направляющим, в зависимости от размера завитков. На болт насажены 4 подшипника и с верху болт фиксируется гайкой.
Редуктор.
Лучше всего подойдёт угловой редуктор с соотношение 1:30 или 1:40. Требуемые обороты на выходе, решаются заменой шкивов на другой диаметр. Обороты должны быть такими чтобы вы успевали контролировать процесс закручивания трубы. Для равномерного закручивания без перекосов и заломов, трубу следует направлять «вилочкой» или как ещё называют кузнецы «крокодилом».
Электродвигатель
Электродвигатель я установил с электротормозом на 1.4 кВт с оборотами 900 об/мин, так же на нём имеется вторая скорость 1200 об/мин. Кстати электротормоз, очень полезная вещь для этого станка. После отпускания педали пуска, двигатель мгновенно останавливается.
Шкивы установлены с одним ремнём. Для завитков из 10, 15 и 20-ой профильной трубы вполне хватает, ремень не прокручивается. Но если есть возможность, то конечно лучше сделать на двух ремнях.
Электродвигатель, обязательно нужно подключать в реверсивном вращении.
Лекало для завитков.
Лекало, или как их ещё называют оправки, я изготовил несколько штук различных размеров. Делал я их из пластин толщиной 3 — 4 мм. Сначала закручивал спираль из одной пластины, затем к ней подгонял вторую спираль и сваривал их между собой, затем третью и так же сваривал. Потом всё это дело зачищал и получившуюся спираль (улитку) привариван на основу сделанную и стали 5 мм. Зажим сделал эксцентриком из железнодорожного болта и дополнительно закалил его. Для сцепления сделал болгаркой продольные насечки.
Управление станком.
Как говорилось выше, станок должен иметь реверсивное вращение для того, что бы прокрутить лекало в обратном направлении для лёгкой извлечения завитушки. Лучше всего сделать ножное управление при помощи педалей, что бы обе руки занимались подачей заготовки в лекало и её извлечением, ведь так будет гораздо удобней!
Ну и в завершении стать дам небольшой совет, что бы завиток был без заломов, он должен крепиться в лекало жёстко, что бы при накручивании метал вытягивался.
Станок «Улитка» для холодной ковки своими руками используется большинством мастеров в работе над оригинальными изделиями из проката. Кузнечный бизнес чаще всего основан на изготовлении кованых изделий, где присутствуют детали в виде оригинальных петель.
Входные ворота в стиле XVII-XIX веков невозможно представить без завитков, вензелей и других оригинальных элементов. Они не только украшают, умелые мастера могли создавать из металла письменные приветствия. Сложные изогнутые фрагменты используются в качестве усилителей на заборах, входных группах, перилах ограждений и других декоративных изделиях. Сложные профили придают ажурность конструкциям.
Отличия холодной ковки от других способов металлообработки
Помимо данного метода, для производства металлических изделий применяют:
- Литье. Сплав нагревают до жидкого состояния и заливают в формы.
- Механическую обработку (с помощью режущего инструмента). Заготовку обтачивают, сверлят, строгают и т.д.
- Горячую ковку и штамповку. Заготовка подвергается ударному воздействию в нагретом состоянии.
Таким образом, отличия холодной обработки от альтернативных способов состоят в следующем:
- Заготовку предварительно не нагревают.
- Ее целостность и структура не нарушаются. Требуемая форма достигается путем холодной обработки под действием внешней силы.
Приемы и способы технологии
Чем отличается данная технология ковки от других способов металлообработки? Понятно, что, в отличие от горячего способа, заготовки предварительно не разогревают до ковочной температуры. Лишь изредка может применяться частичный нагрев поверхностей в месте изгиба.
Технологически такой способ обработки металла построен на одном из физических свойств металла — пластичности. Черновые и цветные металлы, такие как сталь, медь, бронза и другие в зависимости от своего химического состава имеют способность выдерживать нагрузки на изгиб, разрыв, растяжение. Это позволяет их обрабатывать различными приемами без нагрева.
В момент изготовления изделий материал поддается прессованию, что уплотняет структуру металла и, соответственно, делает его прочнее. Изгибание, в свою очередь, добавляет прочности изделию за счет дополнительного сжатия в точках изгиба.
Важным отличием холодной ковки от горячей является то, что нет высокотемпературного воздействия на металл и, как следствие, он не меняет своих химических свойств, а ,значит, нет необходимости проводить дополнительные операции: отпуск, отжиг или закалку.
В итоге, холодная ковка металла имеет как преимущества, так и недостатки.
| Положительные свойства | Отрицательные свойства |
|
|
Главный недостаток холодной металлообработки в том, что можно производить ограниченные наименования продукции.
Какими технологическими приемами обрабатывается металл холодным способом?
Пошаговый технологический процесс изготовления обратного завитка на станке «Улитка»
На прокатных роликах производится последовательный обжим трубы. Образуются выступающие ребра, а сварной шов остается внутри слоя, смещенного к центру.
На параллельных эксцентричных вальцах выполняется обжатие концов трубы. Она становится похожей на полосу. В таком виде ее проще фиксировать на станке.
В специальном приспособлении формируется хвостовик. Теперь заготовки будут фиксироваться на станке одним движением.

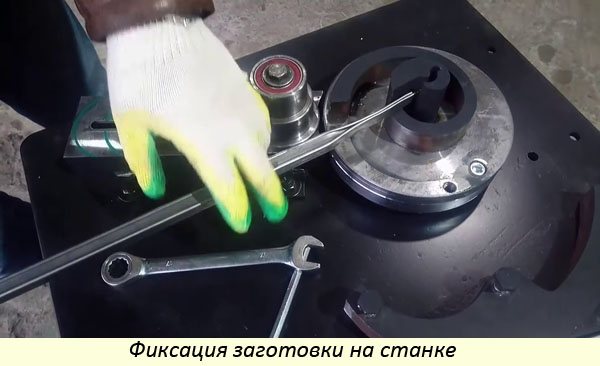

Заготовку фиксируют в центре. Там имеется паз, который закрепляет хвостовик. Видно, что спираль имеет равномерный спуск по высоте.
После фиксации хвостовика включается электродвигатель. Начинается формование детали.
Петля образуется при касании заготовки в специальный опорный элемент. Его чаще называют опорным валом. Чтобы снизить усилие, его оснащают подшипником. Деталь свободно проворачивается вокруг опоры.
Часть спирали образована. Но при необходимости обрабатывать на большую длину, будет установлен съемный элемент.
Формируется заготовка и с другого конца. Здесь мастер определяет, в какую сторону производить изгибание детали.
Для продолжения работы устанавливается съемный элемент сборной «Улитки».
Теперь можно формировать загиб деталей большого размера.
Даже длинные заготовки легко изгибаются по заданным размерам. На рабочих элементах делают метки. По ним ориентируются, сколько нужно гнуть.

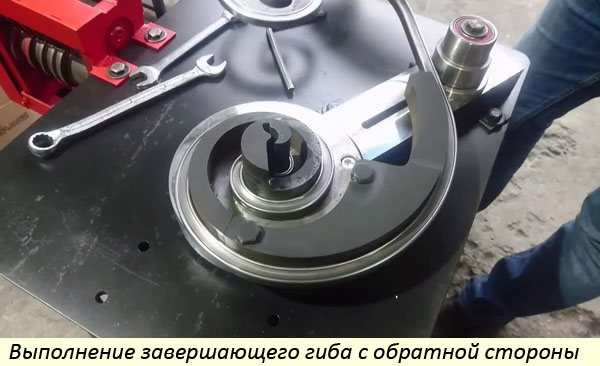

С обратной стороны выполняют дополнительный изгиб детали.
Дорабатывается изделие с обеих сторон.
Готовая деталь имеет законченный вид. Если нужно, то хвостовики будут спилены. Тогда никто не догадается, как выполнялась фиксация заготовок.
Если нужно изготовить маленькую деталь, то используют другую «Улитку». У опытных мастеров их несколько штук.
Холодная ковка своими руками, пошаговая инструкция и советы специалистов
Как это ни странно, но кованые изделия можно изготовить даже в домашних условиях. Конечно, они не будут столь вычурными, как элементы горячим способом изготовления, но в качестве декоративного оформления им нет равных. Все что вам нужно, это несколько приспособлений, описанных выше, материалы и самое главное, желание. Остальное — это соблюдение технологии.
Процесс изготовления состоит из нескольких этапов:
- Первое, что вам нужно сделать, это нарисовать эскиз будущего изделия. Если вы только учитесь, попробуйте соорудить что-то элементарное, и только потом беритесь за большие объемы. Что касается эскиза, то на нем нужно отразить все нюансы будущей конструкции, рисунок, нужные детали и размеры. Здесь же продумайте, сможете ли вы выполнить задуманные элементы на вашем оборудовании? Каждый механизм предназначен для выполнения одной функции, но не всех сразу.
- Второе, о чем нужно подумать, это как правильно рассчитать материал. Если вы задумали изготовить подставку для цветов из элементов холодной ковки, то нужно подготовить железную трубу и металлические полосы, а для ворот или забора перечень материалов будет намного шире.
Начиная работу, проверьте еще раз ваши расчеты, даже небольшая погрешность может испортить внешний вид готового изделия, не говоря уже о том, что оно может не подойти по размеру к задуманной композиции. Исправлять и подгонять готовые детали всегда сложнее, гораздо проще несколько раз все проверить.
Теперь можно приступать к изготовлению самих деталей. Для этого возьмите подходящий механизм и заготовку и выполните нужное количество кованых элементов.
После изготовления всех деталей можно начинать собирать задуманную композицию. Для крепления лучше использовать сварку, но и переусердствовать с ней не стоит, чтобы не повредить более мелкие элементы.
Финальным этапом будет обработка готового изделия, которая подразумевает шлифовку и покраску готовой композиции.
Желательно, чтобы покраске предшествовала грунтовка изделия, тогда оно вам прослужит очень долго.
Если вы взялись за изготовление кованых элементов холодным способом, то вы наверно изучили рынок цен и оценили ваши финансовые возможности
Если нет, то сначала обратите внимание на стоимость материалов, необходимого оборудования и способы обработки готового изделия. Но в любом случае изделие, изготовленное своими руками, стоит всех затрат
А снизить их можно на оборудовании, если изготовить его своими руками.

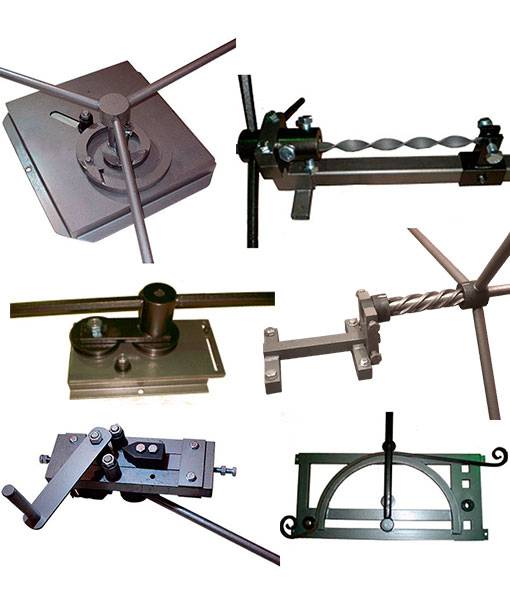

Приспособления для холодной ковки
Изготовление кованых изделий холодным способом предусматривает использование нескольких приспособлений или станков. Как было сказано выше, их можно приобрести, или изготовить своими руками, но для начала, давайте разберемся, какие детали можно получить при помощи различных станков.
Улитка — такой механизм применяется в том случае, если металлической заготовке нужно придать спиралевидную форму. В большинстве случаев такой механизм крепят на стальную толстую плиту либо делают съемной. Сама плита должна быть достаточно прочной, а допустимая ее толщина не должна быть меньше 4 мм.
Для изделий, изготавливаемых своими руками, придется изготовить специальные шаблоны, которые позволяют создавать элементы различной формы и величины.
Как работать с механизмом улитка, можно посмотреть на предложенном видео:
- Универсальный механизм — он позволяет выполнять несколько функций, резку, клепку и формирование металлических изделий. Кстати, такое устройство легко можно собрать своими руками, что в значительной степени сэкономит ваш бюджет.
- Гнутик — такой механизм позволяет создать дуговую деформацию металлической детали. Но здесь нужно провести точные расчеты и замеры, чтобы не ошибиться с радиусом изгиба.
- Твистер — механизм этого плана позволяет сгибать заготовку по продольной оси уже готового изделия. Принцип действия такого механизма заключается в том, чтобы изогнуть изделие, зажав его с одной и другой стороны. При этом вращающаяся рукоятка позволит произвести скручивание детали.
- Волна — механизм такого плана позволяет получать волнообразные детали из металлических заготовок. На таком станке принято изготавливать решетки «Боярские» или «Волна».
- Штамповый пресс — название говорит само за себя. Такой механизм позволяет наносить на металлические детали штампы с различными резными элементами. В арсенале каждого мастера должны быть несколько таких штампов, тогда и готовые изделия будут более разнообразными. Принцип его действия очень прост, под действием давления на металлических элементах остаются четкие отпечатки с шаблонов.
- Механический узел — этот механизм позволяет изгибать металлические прутья в круг. При этом диаметр таких изделий может быть разным. Поэтому в арсенале мастеров такое приспособление незаменимо.
Гнутик: какие изделия можно создать с его помощью
Чертежи гнутика для холодной ковки своими руками создавать необязательно. Достаточно один раз посмотреть на принцип работы, чтобы самостоятельно сделать инструмент. Станок представляет собой стальную оснастку, которая разделена на три части. Средний элемент (поводок) подвижный, на нем закреплен центральный валик (клин), который сгибает прут. На боковых пластинках валики делаются сменными и вставляются в паз. Выбирая разный диаметр, можно варьировать угол изгиба прута или пластины. Сверху на поводке закрепляют рычаг, который приводит конструкцию в движение.
На заметку! Изгиб прута требует большого усилия, поэтому закрепление верстака на подвижную опору приведет к неправильному сгибанию и затруднит работу.
Валики должны свободно вращаться в отверстиях, что уменьшит силу, которую нужно приложить для изгиба пластины. Пазы для валиков можно просверлить в нескольких местах симметрично друг другу. Это позволит быстро перемещать детали, варьируя нужный угол сгибания.
Гнутик помогает сгибать металлические прутья под любыми углами.
Механизм изгибания металла гнутиком:
- пластина или прут устанавливается между валиками;
- тисками центральный валик прижимается к металлу;
- путем вращения рычага пластина перемещается вдоль валика, приобретая заданный изгиб.
Для удобства под центральный валик ставят лимб (ленту с делениями, показывающую высоту угла). Он используется для изготовления с высокой точностью деталей, которые должны идеально соответствовать друг другу.
Инструмент вальцовки гнутик довольно прост в использовании.

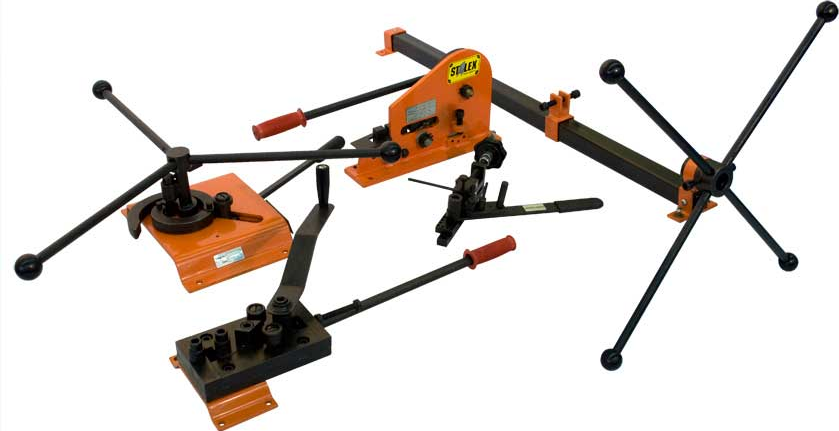

Оборудование для холодной ковки
Для изготовления холодной ковкой используют различные оправки на гибочном станке с ручным и с гидравлическим приводом. Заготовка обвивается по наружному диаметру, образуя дугу заданного диаметра. Шаблоны и упоры позволяют создавать одинаковые детали без разметки.
Применение универсального кузнечного оборудования для холодной ковки металла позволяет менять рабочий инструмент — валки, упоры и создавать несколько видов деталей разного размера.
Улитка
Улитка
Станок представляет собой модернизированный гибочный рычаг для труб. Вместо цилиндрической насадки используется копир. Техника ковки основана на обвитии заготовки вокруг шаблона, приваренного к массивному основанию.
Один конец проката закреплен в центре витка. Второй свободный. За него поворачивают заготовку вокруг копира, заставляя ее плотно прилегать к его поверхности и принимать форму спирали — улитки.
В усовершенствованном варианте приспособления улитка, в основание вместо шаблона вкручиваются упоры. Конец детали зажимается в центре. Второй упирается в плоскость. Деформация производится вращением стола.
На улитке можно гнуть пруток, трубы, полосы листа.
Гнутик
Для красивого оформления угла используется ковка металла в открытом штампе с подвижным элементом, заменяющим пуансон.
Основанием служит прочная чугунная пластина с направляющими по центру и подвижной частью, которую перемещает винт. Подойдет суппорт с маленького станка.
Прут укладывается под шайбы на стационарных прижимах. Пуансон имеет форму ромба. Он перемещается вращением винта, сгибая острым углом заготовку. Перемещая прокат в разные стороны и переворачивая его, можно получить плоский зигзаг и пространственную фигуру.
Волна
Пруток, красиво изогнутый в плоскости с одинаковыми радиусами по всей длине, напоминает волну на воде. Изготовить приспособление для холодной ковки можно различными способами. Установить вместо ромба круглый пуансон и гнуть прокат, переворачивая его на 180⁰, деформируя каждый следующий участок.
Поставить оправку на вращающийся стол с упором рядом с круглой насадкой. Второй фиксатор устанавливается на стационарной станине. Прокат или лента прижимается в насадке и вращается вместе с ней. Освободиться деталь не может, поскольку второй упор ограничивает ее движение.
Твистер
Простое устройство, позволяющее закручивать прут в спираль, точнее деформировать прокат, скручивая его вокруг своей оси. На станине из двутавра или швеллера, на одной стороне помещен корпус с втулкой и подшипниками. Снаружи, на вращающемся узле смонтирован ворот. Квадрат заводится в отверстие, фиксируется болтами во втулке и поворачивается.
Второй фиксатор двигается вдоль основания, регулируя длину спирали. Когда ворот начинают вращать, прут крутится и завивается вокруг своей оси.
Фонарик
Для создания объемной детали используется инструмент для холодной ковки, на котором производится навивка проволоки. На ось одеваются круги с отверстиями для фиксации проволоки ближе к центру. Один из них крепится неподвижно, второй вращается вместе с валом.
Производится ковка сразу нескольких заготовок. После соединения торцов деталей вместе, получается красивый объемный фонарик со спиральными линиями.
Глобус
Устройство глобус позволяет гнуть прокат по окружности правильной формы, представляющей сегмент круга. На нем можно делать элементы для арок, навесов, объемных решеток.
Шаблон представляет собой окружность со втулкой для рычага в центре. Прут или труба одним концом фиксируются на краю дуги. Рычаг перемещается вдоль дуги и роликом прижимает заготовку к шаблону.
Мангал выполнен с помощью инструмента глобус
Суть процесса гибки
Гибка металла – это промышленный процесс, при котором листовому металлу придают определенную форму. В результате такой технологичной обработки из плоской металлической заготовки (то есть листа) производят объемный элемент или деталь. Предмет, изготовленный данным методом, – объемное изделие без швов или каких-либо иных типов соединения. Сам процесс изменения конфигурации металлического листа происходит за счет:
- механического воздействия на структуру металла;
- воздействия высокой температуры.
Этот процесс можно охарактеризовать как растяжение внешнего слоя материала при одновременном сжатии внутреннего. Таким образом заготовке можно придать необходимую форму с конкретными параметрами.
История возникновения кузни: описание холодной ковки
Ковка – это процесс обработки металла для придания ему желаемой формы, превращения заготовки (болванки) в продукт. У людей, которые незнакомы с особенностями работы по металлу, слово «кованый» ассоциируется с кузней, где болванку разогревают от 800 до 1000°С и обрабатывают молотом для придания формы. Но в быту чаще используются предметы, сделанные путем холодной ковки. Кастрюли, чайники, узоры на воротах и дверях, металлические подставки выполнены путем деформирования металла под давлением без предварительного нагрева.
Красивые кованые элементы можно создавать даже в домашних условиях без наличия специального дорогостоящего оборудования
Холодная ковка – более легкий, безопасный и эргономичный способ обработки, чем горячая. Главные преимущества:
- оборудование для холодной ковки металла дешевое и эргономичное;
- небольшая трудоемкость;
- быстрое обучение работе, низкие требования к квалификации;
- возможность создания уникального орнамента из базовых элементов.
Минусом является ограниченность рабочих поверхностей и материалов: прутьев, листов и пластин.
Холодная ковка — один из древних методов обработки металла
Ручная холодная ковка исторически старше, чем горячая. Первые изделия обнаружены в Египте и Месопотамии и датируются 4-3 тысячелетием до нашей эры. Изначально использовалась руда, которая поддавалась деформации после удара камнем. Холодная ковка применялась для изготовления украшений из золота. Мягкий металл было удобно обрабатывать каменными молотками. Самое древнее изделие найдено в Египте, оно изготовлено 8 тысяч лет назад.
Спустя несколько столетий, наблюдая за вулканами, люди узнали, что благодаря высокой температуре придавать металлам форму намного легче. Начали строить доменные печи – появилась профессия кузнеца. Каменный век сменился железным, в быт людей вошли не только украшения, но и посуда, оружие, садовые инструменты. Принцип работы кузни сохранился до сих пор, но оборудование для холодной ковки было модернизировано.
Используя современное оборудование можно создавать изделия с большим количеством кованых элементов
Базовые инструменты для холодной ковки в домашних условиях
Создание уникального изделия всегда начинается с расчетов материала и разработки подробного плана работы. Легче всего продумать ходы, создавая эскизы кованых изделий в масштабе, записывая размеры и подбирая нужные инструменты. Особого внимания заслуживает выбор материала. Металл должен быть прочным, но легко изгибаться.
Существует два вида ковки металла своими руками – вальцовка (работа с прутьями) и штамповка (выдавливание листов под прессом). В домашних условиях чаще используется первый вариант. Для прессования листов нужно сделать специальную заготовку для деформации. Распространенные инструменты для вальцовки: гнутик, улитка, твистер, волна и фонарик.
Элементы холодной ковки можно использовать для украшения лестницы
Гнутик – базовый инструмент, применяется для изгибания прутьев под разными углами. Спиральные элементы холодной ковки закручиваются с помощью улитки. Для формирования лучше всего выбрать прутья диаметром 10-12 мм. Выбор слишком толстого материала может существенно усложнить работу мастера.
Станок твистер используют для скручивания прутьев по продольной оси. Волна, соответственно, предназначена для создания волнообразных элементов. Инструмент фонарик применяется для работы сразу с несколькими прутьями. Они устанавливаются на оснастку и сгибаются путем вращения рычага.
История художественной ковки
История художественной ковки начинается сразу в нескольких точках древнего мира — в Китае и Месопотамии, в Египте и в Европе, в зоне проживания кельтских племен. Именно там были впервые обнаружены кованые изделия, обладавшие, кроме утилитарного, еще и художественным значением.
История художественной ковки
Древние мастера украшали свою продукцию изображениями и орнаментами. Художественная ковка была отмечена во всех отраслях хозяйства — украшали оружие и домашнюю утварь, решетки и ограды, части механизмов и предметы культа. После расцвета искусства художественной ковки в античном мире средневековые мастера во многом утратили достижения времен Римской империи. Узоры стали намного проще, практически исчезли крученые прутки. Эпоха Возрождения стала возрождением и для искусства художественной ковки. Вновь открывались античные секреты, разрабатывались новые методы и художественные приемы. Особенно славились итальянские мастера из княжеств в регионах Милана и Турина, создававшие великолепные доспехи и оружие.
Начало широкого применения энергии воды и пара для механизации работы кузнечных горнов и молотов привело к началу технической революции — кованые изделия стало возможно выпускать массово. Однако художественная ковка не потеряла своего особого положения и продолжает цениться и в наши дни именно за свою уникальность
Кузня своими руками. Устройство кузницы
Собственно кузня – это помещение с оборудованием для проведения кузнечных работ. В кузне осуществляется разогрев заготовок металла и обработка их при помощи молотов и других кузнечных инструментов. Реже плавка металлов и сплавов для отливки, каких то элементов. На самом деле, кузня вовсе не обязательно должна располагаться в помещении. В нашем случае кузница – это открытое пространство (или же пространство под навесом). В кузне присутствует кузнечный горн – источник открытого огня. Из него часто выдуваются мелкие частички угля. Кроме того, металл обрабатывается в горячем состоянии около 800-900ºС. Поэтому пол в кузне должен быть не из горючих материалов и в близи работы горна и наковальни не должно быть электропроводов, так как часто раскалённые заготовки роняются на пол.
Наковальня кузнечная
Может быть практически любая, которую удастся найти. Главное чтобы края и рабочая поверхность наковальни были не сбиты (края должны быть ровными). При ударе молотком о настоящую кузнечную наковальню он должен от неё отскакивать, а сама наковальня должна сильно звенеть. Наковальня может быть установлена либо на большой деревянный пень либо на сваренный из уголка каркас. Второй вариант более функционален, кроме того, он позволяет кантовать наковальню и устанавливать её в любое место двора или помещения без особых проблем. Установка на пне, как правило, закрепляет наковальню на одном месте «навечно».
Высота установки наковальни обуславливается уровнем разгибания руки кузнеца: чтобы при ударе молотом – его поверхность была примерно параллельна земле.
Кузнечный горн
Горн может быть сварен из листового металла с вложением вовнутрь огнеупорного кирпича. Чтобы не варить кузнечный горн можно использовать для этого разрезанный старый баллон. Кузнечный горн, как и наковальня, также устанавливается на сваренный из арматуры каркас на высоте примерно пояса кузнеца. Каркас горна менее массивный, чем у наковальни, из 12-14 арматуры.
На дно горна можно также сварить колосник (решетка, на которой располагается горящий уголь или дрова) из арматуры. Но промежутки между прутами колосника должны быть как можно тоньше (не более 1-2 мм), так как пламенный кузнечный уголь при горении распадается на очень мелкие частички и будет весь просыпаться через большие отверстия. Струя воздуха должна подаваться сбоку, немного под углом вниз, а не снизу как у печей. Это обусловлено тем, что струя сильная и при подаче снизу будет выдувать мелкие частички угля из горна, которые будут разлетаться довольно далеко.
Молот
Это обычный молоток. Но не такой как слесарный, у которого один конец тоньше. Молот – это молоток, у которого оба конца одинаково плоские. В отличие от кувалды молот имеет меньший вес (от 800 грамм до 2 кг) и короткую ручку для работы одной рукой. Молот следует выбирать, исходя из собственных физических возможностей, чтобы работать им долго и не уставать
Очень важно, чтобы молот был сделан из хорошей стали, лучше использовать старый советский. Китайские молоты могут расколоться после нескольких ударов, а у некоторых в процессе эксплуатации появляются бороздки на рабочей поверхности, что свидетельствует о низком качестве металла
Стуловые кузнечные тиски
Основным отличием кузнечных тисков от слесарных является металл, из которого они изготовлены. Кузнечные тиски изготовлены из инструментальной стали, по ним можно бить, не опасаясь расколоть тиски.
Кузнечные клещи с длинными ручками
Длинные ручки необходимы для работы с мелкими заготовками. Плюсом будет фиксирующее кольцо, которое скрепляет ручки «в замок», что позволяет не сжимать их с силой при работе с заготовкой.
Другие инструменты являются неспециальными или обычными слесарными.
Рекомендации по устройству кузницы
Это оборудование для полноценной кузни может разместиться в углу, на площади менее 1 квадратного метра, так как наковальню и горн можно двигать. Если планируется работать в закрытом помещении, то в месте установки горна следует также дополнительно изготовить вытяжку. Если кузня разместиться во дворе или под навесом, то вытяжка не нужна, при активном горении кузнечный горн выделяет мало дыма. Уголь для ковки нужен «пламенный». Отличить его можно по весу. Куски этого угля даже очень большие – очень лёгкие. Он сильно разгорается, быстро сгорает и даёт большую температуру необходимую для нагрева заготовок до температуры ковки. Выбирать следует большие и средние куски. Маленькие быстро прогорают и не дают нужной температуры. www.diy.ru
Актуальность бизнеса
В представлении многих людей кузнец – профессия из прошлого. И правда, настоящих специалистов своего дела осталось мало, но спрос на изделия из кованого металла остается достаточно большим.
Чтобы открыть собственную кузницу, необязательно заканчивать Строгановскую академию прикладного искусства. Главное – желание и физическая сила. Гораздо выгоднее открывать собственную кузницу, так как мастера в большинстве случае не получают больше 20% от общей прибыли, работая на другие компании. Порог вхождения в данный бизнес составляет примерно 5-30 тысяч долларов.
Кузнечное производство – специфический сегмент, который не лишен рисков и недостатков. Но при грамотном составлении бизнес-плана, построении стратегии развития и анализе рынка можно создать прибыльное дело, которое быстро окупит стартовые вложения.
Понятие, особенности, характеристики, технологии холодной ковки
Что собой представляют инструменты и станки для холодной ковки и как они применяются.
Весьма востребованным оборудованием в условиях современной промышленности являются станки для холодной ковки.
В отличие от оборудования, предназначенного для горячей обработки металла, они могут эксплуатироваться как на производстве, так и в домашних условиях. Это прекрасный вариант для малого бизнеса, а также весьма интересное хобби.
Ковкой называется метод обработки металлических заготовок с целью придания им необходимых форм. Причем в том случае, когда речь идет о холодной ковке, неподогретые заготовки одновременно гнутся и прессуются. Это делает материал максимально прочным, вследствие чего готовые изделия по показателям надежности и износостойкости превосходят детали, создаваемые методами штамповки или отливки.
Вот почему холодная ковка широко используется для создания:
- Элементов фасадов зданий (перил, балконных ограждений, козырьков и т.д.);
- Защитных решеток для окон;
- Заборов или отдельных элементов заборов и калиток;
- Элементов интерьера;
- Декоративных изделий.
Причем, для того чтобы наладить этот технологический процесс обработки металла, необходимо закупить полный набор ручного инструмента и оборудования.
Будьте готовы серьезно подойти к выбору станков для холодной ковки. Ведь вам понадобится не только специфическое, но и универсальное металлообрабатывающее оборудование.
А чтобы проще было определиться с решением этого вопроса, рекомендуем обязательно заглянуть на выставку «Металлообработка», которая пройдет в «Экспоцентре» весной.
Это уникальное мероприятие, которое должен посетить каждый предприниматель или потребитель, которого интересует оборудование, оснастка, инструменты для металлообработки, и в частности для холодной ковки.
Устройство станков для ковки по холодному типу
Каждое приспособление для того, чтобы можно было заниматься холодной ковкой, имеет свои особенности и параметры. Чтобы беспрепятственно можно было сделать станок для холодной ковки своими руками, необходимо разобраться, что представляет собой каждый из них.
| Станок | Устройство | |
| Гибочные станки | Конструция этого устройсвта такова, что при помощи изменения роликов и клиньев меняется размер волн и изгибов. Им возможно изгибать прутья до 16 мм. Единственный нюанс этого устройства- его нельзя сделать самостоятельно, потому как требуется обрабатывать и вытачивать много деталей точного размера. Стоимость такого приспособления невелика. | |
| Твистер | Работает агрегат благодаря оснащению его специальным шаблоном, к которому придавливается обрабатываемый кусок металла. Давление при этом должно быть очень большим, поэтому те, кто работают на твистере, должны обладать достаточной силой для этого. Кроме этого, сохранность самого шаблона обеспечена наличием упорного рога (концевого). Что касается серединного рога, который иначе назван обводящим, то его следует делать таким образом, чтобы он мог менять свое положение и быть в нем зафиксирован. От этого зависит эффективность работы, особенно для тех, кто приступает к процессу впервые. | |
| Основание с проставками | Такой агрегат позволит сделать узоры абсолютно любых вариаций. Сама по себе конструкция очень проста и представляет собой пластину из прочного и надежного материала, в которую вкручены проставки на определенном расстоянии. Для таких целей можно использовать болты с размерами от м8 до м24. Толщина металла при этом зависит только от мастерства того, кто работает на станке. В основном такое приспособление хорошо подходит для металла с толщиной 6 мм. | |
| Улитки Станок-твистер | С воротом | Такая установка представляет собой пластину-основу, на которой находится специальный виток. Такой виток используется в качестве шаблона для будущего изделия. Особенность станка в том, что «улитка»-шаблон разделена на несколько частей, которые закреплены между собой при помощи специальных соединительных элементов, что позволяет во время работы шаблону варьировать по форме, чем и создаются различного рода волны и изгибы. Минусы в такой конструкции тоже есть, поскольку для того, чтобы изготовить такой станок для холодной ковки своими руками необходимо подбирать очень прочный материал, которой не согнется со временем. Также продумывать соединительные петли, которые достаточно уязвимы, учитывая величину силы, с которой происходит весь процесс сгибания металла. |
| Рычажного типа | В таком типе станка «улитка» шаблон прикреплен очень прочно к основанию. Производительность у него за счет такого факта меньше, однако, надежность больше. при помощи специального рычага осуществляется прижим металлической пластины к шаблону, одновременно в процессе необходимо перемещать передвижной ролик. Чтобы сделать такой станок для холодной ковки своими руками можно использовать стальной материал, который отличен свей прочностью, а ролик можно выполнить из обычного роликового подшипника. В целом конструкция схожа с трубогибом. | |
| Торсионный станок | Такое устройство хорошо поможет в винтовом скручивании прутьев. Такой станок делается из основы цилиндрической формы из металла и двух крепежных и одновременно скручивающихся элементов. Желательно оснастить такую конструкцию специальной парой лап, которые не будут давать обрабатываемому металлу гнуться не так как необходимо. Принцип работы на станке таков, что прут помещается в удерживающие его элементы, с одного конца зажимается, а с другого конца с помощью вращающегося шпинделя закручивается до нужного размера винтовой волны. |
