Как идеально ровно отрезать край любой трубы

Использование программы для компьютера

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.

Читать также: Как измерить плотность акб

Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.

Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.

Резка труб большого диаметра

Если требуется отрезать ровно трубу огромного поперечника, для канализации либо под заезд на участок, используют последующие инструменты:

Угловая шлифмашина. Доступный, но не очень неопасный метод. Требуется определенный навык. Непременно следует использовать средства персональной защиты.
Роликовый резак. Это довольно непростой агрегат, разработанный специально для таковой работы. Он устанавливается на трубопроводе, охватывая его снаружи. Усилие нажима режущих роликов регулируется при помощи механики либо автоматики. Для каждого поперечника требуется своя оснастка.
Газовый резак. Более нередко используемый способ

Метод довольно неопасный при достаточной квалификации газосварщика и соблюдении правил предосторожности. Просит наличия газового резака, баллонов с ацетиленом либо пропаном.

Для промышленного использования

Такое оборудование используют на производствах, там, где объемы работ значительны или приходится разрезать трубы огромного поперечника. Для того чтоб отрезать ровно, употребляют:

Токарный станок. Подходящ для высокоточной вырезки заготовок, снятия фасок, выполнения уступов, переходов поперечников и иных фасонных обработок. Позволяет токарный станок и порезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Поперечник — вылетом кулачков патрона.
Ленточные машинки. Используются для того, чтоб отрезать трубу огромного поперечника без извлечения ее из траншеи либо коллекторного пт. Работают и на деформированных изделиях.
Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Нередко врубается в состав производственной косильной лески, применяется для высокопроизводительной вырезки проката на равные кусочки.
Ручные дисковые установки. Мобильное оборудование применяется, чтоб отрезать прокат ровно прямо на месте монтажа. Снабжены функциональным зажимом, позволяющим накрепко фиксировать изделия различных поперечников и ровно отрезать их, не повреждая краев. Поворотный десктоп позволяет резать ровно под произвольным углом. Более продвинутые модели обустроены системой орбитальной сварки. Это позволяет не только лишь отрезать, да и соединять отрезки.

Косой разрез под 45°

Отрезать конец трубы ровно под 45° может быть без использования сложных приспособлений. Довольно применить слесарную находчивость. Пригодится сделать последующее:

Вырезать картонный листок в форме квадрата.
Сложить на искосок. Поучится прямоугольный равнобедренный треугольник.
Обернуть заготовку листком так, чтоб катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
Закрепить лист скотчем.
Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.

Существует очередной народный способ. Конец заготовки погружают в емкость с жидкостью под нужным углом. Отрезать необходимо по границе смоченного и сухого участков.

Если требуется отрезать не перпендикулярно, то лучше использовать древний плотницкий инструмент — стусло.

Это П-образный шаблон, в боковых стенах которого уже изготовлены прорези под данными углами. Трубу упирают в далекую от мастера стену стусла и придавливают там рукою либо ручным зажимом. Полотно ручной пилы заводят в надлежащие пазы и пилят. По мере надобности отрезать под другим углом, можно сделать в стенах стусла дополнительные пропилы.

Программы расчета углов реза

Лекало для реза на 45° можно получить, сложив квадратный листок напополам. Для формирования лекал на другие скосы будет нужно делать более либо наименее сложные тригонометрические расчеты. Для тех, кто благополучно оставил синусы и косинусы в средней школе и не собирается вспоминать формулы, в сети доступно огромное количество программ расчета лекал на хоть какой нужный угол. Программа выполняет расчет для заданного пользователем диаметра и угла разреза и создает изображение лекала, которое следует напечатать на своем принтере.

Важно: в параметрах печати следует выбрать опцию « в натуральную величину» и отключить масштабирование изображения

Как правильно резать металлический уголок болгаркой

К резке металла болгаркой нельзя приступать без получения соответствующих знаний и некоторых навыков. Самой главной опасностью является возможность заклинивания режущего круга в зоне резания и его последующее разрушение. При проведении работ болгарка должна крепко удерживаться двумя руками. Вести рез нужно строго от себя. Глубина разреза определяется диаметром диска.

Разделка металлического уголка имеет некоторые нюансы:

Крупный уголок (более 60 мм) сподручнее резать вдвоем с напарником. В условиях мастерской заготовку зажимают в слесарных тисках или фиксируют струбцинами на неподвижном основании. Уголок укладывается на поверхность опорной конструкции (стол, ящик и пр.) так, чтобы отрезаемый край свешивался, а его другая часть лежала полностью на поверхности опоры. Помощник при этом должен прижимать заготовку и слегка тянуть ее от себя для исключения закусывания диска. Резку начинают от края, передвигаясь в сторону ребра.
Раскрой уголка с меньшими габаритами (до 60 мм) допускается провести без помощи посторонних. Разрезаемый материал выкладывается с опорой на обе полки (ребром вверх). Отделяемая часть должна быть на весу и не касаться земли или пола. Остающаяся часть придавливается левой ногой (при отсутствии возможности жесткой фиксации), для того чтобы держать болгарку обеими руками. Резку следует начинать с ребра, постепенно опускаясь вниз и углубляясь в площадки уголка.

При соблюдении правильной технологии резки металла отделяемый фрагмент будет опускаться вниз под собственным весом, тем самым увеличивая ширину зоны реза. Вероятность заклинивания диска сводится к минимуму.

Подготовительный этап

Сначала необходимо собрать все что понадобится для решения поставленной задачи.

В перечень инструментария входит:

калибратор;
трубогиб;
разводной ключ;
какая-либо ткань.

Как известно, металлические трубы включают в себе слой пластика и алюминиевую подстилку. Они прочно спаяны посредством лазерной сварки. Каркасом служит алюминиевая трубка. Сердцевина изделия достаточно гладкая.

Однако специалисты все равно рекомендуют перед началом резки зачистить поверхность конструкции от возможных неровностей.

Для зачистки трубной продукции необходимо использовать муфту. Сам процесс очищения поверхности изделия занимает немного времени.

Инструменты для разрезания металлопластиковых труб

Инструменты для разрезания

В процессе резки труб пригодятся следующие инструменты:

Калибратор;
Трубогиб;
Разводной ключ;
Ткань;
Ножницы.

Мастеру важно заранее определить, чем он будет резать металлопластиковые трубы. Самым главным инструментом в списке являются ножницы

Все остальное необходимо для проведения специальных подготовительных работ.

В процессе резки не нужно прикладывать много сил. Достаточно лишь полностью контролировать каждое движение. Если не уделять контролю должного внимания, можно запросто срезать лишнюю часть.

Если в процессе резки необходимо согнуть изделие, не рекомендуется это делать руками. Так можно легко испортить алюминиевый слой, который находится внутри. Лучше взять профессиональный трубогиб и произвести операцию с его помощью.

Использование неподходящих инструментов при работе с одним участком может повлиять на всю сеть в целом, что приведет к большим затратам на ремонт.

Перед тем, как приступить непосредственно к резке, необходимо очень четко отмерить ту часть, где будет агрегат разделен. Для этого используется рулетка или линейка, а также яркий маркер. Блеклый карандаш можно попросту не увидеть, особенно если в комнате недостаточно освещения. Отметку можно сделать при помощи ножа, оставив царапину.

Во время работы кусочки пластика и алюминия могут разлетаться в разные стороны. Поэтому надо использовать средства защиты в виде очков и специальной одежды.

Труборез для стальных труб

При использовании труб из стали разного диаметра мастера часто сталкиваются с трудностями во время их подгонки и разрезания. Лучше всего в этом случае подходит специально изготовленный труборез. Перед покупкой инструмента целесообразно изучить нюансы всех разновидностей таких готовых приборов.

Первое, на что нужно обращать внимание, – диаметр трубы и материал, для резки которого должен быть предназначен инструмент. Выделяют три вида резаков:

Выделяют три вида резаков:

для тонкостенных труб;
для керамики;
для очень больших объемов работ.

Важно учесть, что для больших нагрузок предназначены только электрические резаки. Работа таких инструментов практически полностью автоматизирована

Они могут резать трубы из чугуна или стали, имеющие диаметр до трехсот миллиметров

Они могут резать трубы из чугуна или стали, имеющие диаметр до трехсот миллиметров.

Рассмотрим основные профессиональные механизмы для резки, отличающиеся особенностями и конструкцией.

Роликовый труборез применяется для разрезания изделий из стали. В схему этого инструмента включены группы роликов. Одни проводят саму резку материала, а другие предназначены для направления трубы во время работы. Роликовый труборез, имеющий в своей конструкции один ролик, может резать изделия размером до пятидесяти миллиметров.
Резцовым труборезом разрезаются трубы из пластика диаметром до ста миллиметров. Такой резак выглядит как обойма из стали с дисками, регулируемыми для нужного диаметра. Этими же дисками проводится сам разрез.
Цепной труборез. Этот инструмент применяют очень редко, ведь он предназначен исключительно для разрезания хрупкой керамики или бетона.

Также труборезы подразделяются на ручные, электрические, гидравлические и пневматические.

Ручной труборез прост в работе. Чтобы сделать разрез этим инструментом, нужно укрепить аппарат на трубе в нужном месте и сделать несколько оборотов ручкой либо самим труборезом. Одно из главных преимуществ ручного оборудования для резки – легкий контроль всего процесса, так как разрез получается в результате применения регулируемых вами физических усилий. Недостатки таких резаков – физическая усталость мастера при большом объеме работ и небольшой диаметр разрезаемых труб.
Используя электрический резак, вы можете завершить работы большого объема в довольно короткие сроки. Преимущество такого резака – очень высокое качество материалов, применяемых при его производстве. Крепость этого инструмента позволит вам неоднократно совершить многочисленные действия по резке, не переживая об износостойкости инструмента. Из плюсов такого приспособления можно отметить также легкость резки, выполняемой электродвигателем. Минус у такого инструмента практически только один – большая стоимость резака. Поэтому такая покупка для проведения разовых работ нецелесообразна.

Для резки труб также применяют фрезерный станок. Гидроабразивная резка является одним из самых быстрых и эффективных способов. Обработка металла производится струей жидкости, которая выходит из специального сопла с высокой скоростью и давлением.

Инструменты для домашнего и полупрофессионального пользования

Для обустройства систем водопровода или канализации, отопительных и вентиляционных контуров в домашнем строительстве или при оказание услуг по строительству, зачастую, употребляют инструменты из данной категории.

Среди Наиболее распространенных приспособлений можно назвать:

Резаки с конструкцией секаторов. Такой инструмент применяется для резки труб из полимеров, сечение которых НЕ превосходит 75 мм. Приложить нужное для работы усилие позволяет зубчатый механизм устройства. В конструкции такого резака предусмотрена специальная полочка, на которую укладывается труба, что обеспечивает ровность разреза строго под 90º. Цены на подобные инструменты могут быть самыми разными, все зависит от их качества, габаритов, возможностей, производителя и других факторов.
Труборез дискового типа. В таком приспособлении резку трубы выполняет специальный диск, який изготовлен из прочного материала и имеет заточенные края. С помощью рычага режущий диск прижимается к поверхности трубы и проводится вдоль ее сечения. «Как выбрать Труборез для стальных труб и как его использовать ».

Оптимальным решением такой инструмент будет для резки труб из ПВХ, используемых при сборке систем канализации внутреннего и наружного типа. В то же время, металлопластиковые трубы таким Труборез Обрабатывать нельзя, поскольку материал деформируется от нагрузки.

Гильотинный нож. Принцип его действия, наверное, знаком каждому образованного человеку. В верхней части конструкции расположено лезвие, которое опускается вниз по специальными пазам и выполняет ровный четкий разрез. Для удобства можно обзавестись прибором с электроприводом. Таким приспособления легко и удобно производить нарезку большого количества труб. Вместе с тем, в местах продажи можно встретить и инструменты с винтовым механизмом.
Ножовка по металлу. Такой на первый взгляд простой инструмент с успехом можно использовать для нарезки трубы из любого материала. Главное, в процессе работы НЕ переусердствовать, чтоб полотно пилы НЕ сломалось от чрезмерных усилий.

так как ровно отпилить трубу ножовкой Не совсем получится, все равно появятся заусенцы, торцы придется зачистит с помощью напильника или шейвера. В противном случае, при стыковке труб могут получиться недостаточно герметичные швы.

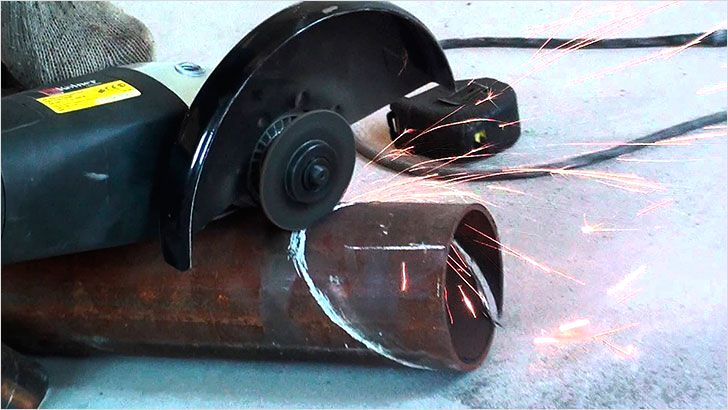

Шлифовальная машина углового типа, или, иными словами, болгарка. Процесс, как ровно отрезать трубу болгаркой, а не представляет особой сложности. Для работы на нее устанавливают диски нужного диаметра и производят резку. Причем обработку можно осуществлять на трубах с различными сечениями и любыми материалами, будь то полимеры или металл.
Электрический лобзик. Хотя этот инструмент также широко используется в строительстве, для резки труб он не очень подходит, так как обрезать трубу ровно им довольно непросто.

Следовательно, есть немало удобных инструментов, Которым легко оперировать, поэтому не стоить искать трудных путей, когда все можно сделать быстро и просто.

Помимо ручных инструментов для работ в домашнем хозяйстве и мелком строительстве, существует еще и профессиональное оборудование, Которым пользуются в промышленности и для прокладки крупных магистральных водопроводных линий.

Использование программы для компьютера

Используемые инструменты

Легкая я на 1-ый взор операция — резка труб на практике обнаруживает много аспектов и подводных камешков. Не так — то просто ровно отрезать тубы:

Тонкостенные.
Огромного поперечника.
Со скосом.

Очень принципиально избрать подходящий для каждого определенного варианта способ резки и особое оборудование. Его подразделяют на личное, бытовое и промышленное.

Для промышленного использования

Токарный станок. Подходящ для высокоточной вырезки заготовок, снятия фасок, выполнения уступов, переходов поперечников и иных фасонных обработок. Позволяет токарный станок и порезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Поперечник — вылетом кулачков патрона.
Ленточные машинки. Используются для того, чтоб отрезать трубу огромного поперечника без извлечения ее из траншеи либо коллекторного пт. Работают и на деформированных изделиях.
Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Нередко врубается в состав производственной косильной лески, применяется для высокопроизводительной вырезки проката на равные кусочки.
Ручные дисковые установки. Мобильное оборудование применяется, чтоб отрезать прокат ровно прямо на месте монтажа. Снабжены функциональным зажимом, позволяющим накрепко фиксировать изделия различных поперечников и ровно отрезать их, не повреждая краев. Поворотный десктоп позволяет резать ровно под произвольным углом. Более продвинутые модели обустроены системой орбитальной сварки. Это позволяет не только лишь отрезать, да и соединять отрезки.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

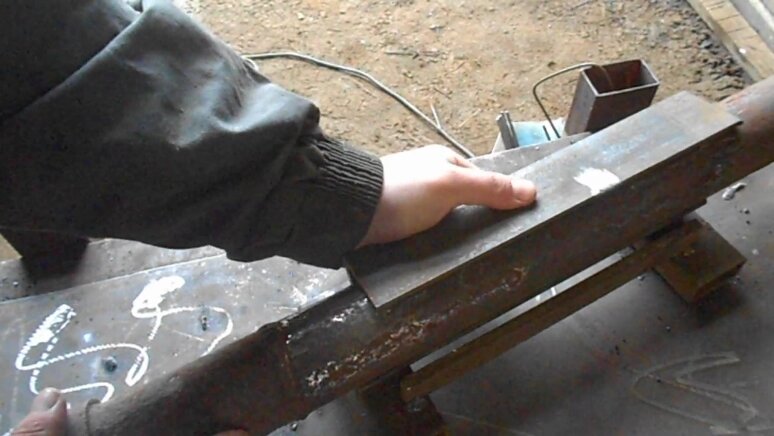

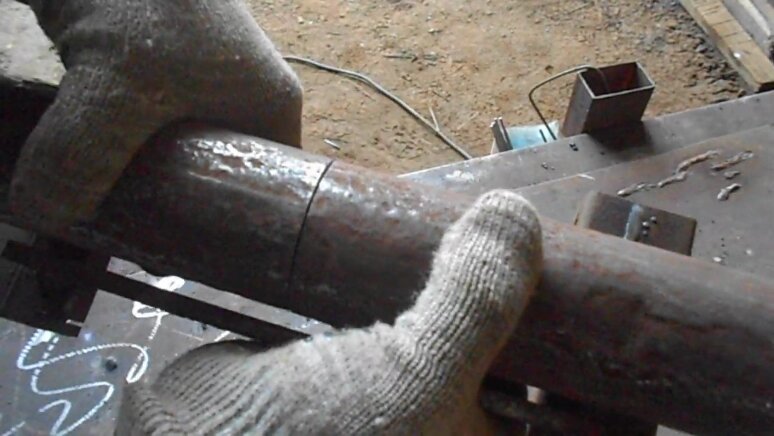

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

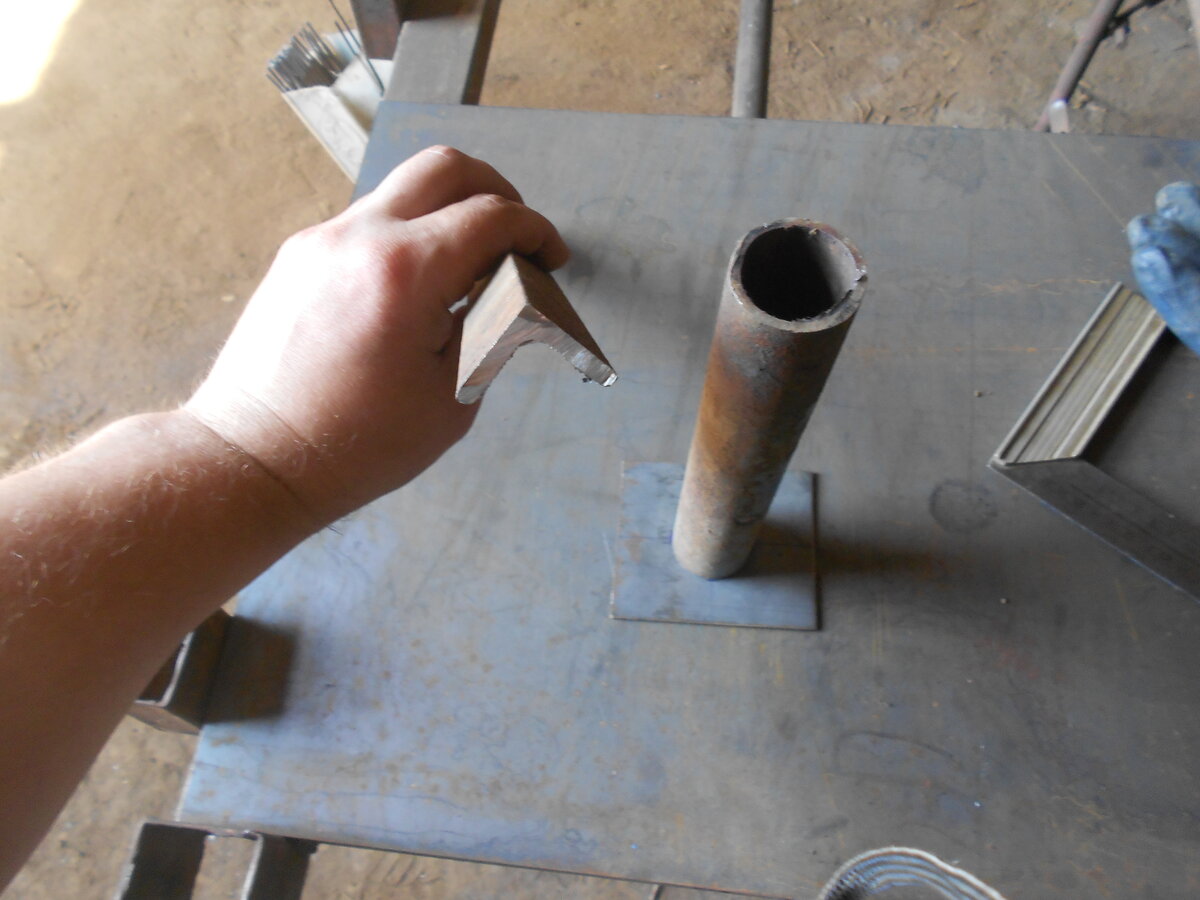

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

Замеряется величина окружности трубы.
Выполняется резка трубы под углом 90 градусов.
На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
Выполняются расчеты: диаметр трубы делят на три.
От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
Данные точки соединяются с другими плавными дугами.
После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.
