Самодельная печка на солярке для отопления гаража: разбор 3-х конструкций

О чем следует задуматься на предварительном этапе

Редким счастливчикам повезло иметь в своем гараже централизованную систему отопления. Такое возможно, если у вас есть место на общей придомовой крытой стоянке или гараж расположен прямо в конструкции загородного дома.

В остальных 99% стойло для железного коня расположено в гаражном кооперативе и представляет собой кирпичный или металлический бункер без всяких удобств

Следовательно, система обогрева должна быть автономной. Прежде чем рассматривать приобретение отопительного устройства, тщательно подготовьтесь. Что нужно сделать:

Гараж нужно утеплить. Просто греть железный бункер – это выбрасывать деньги на ветер в прямом смысле слова. Кирпич, металл или сэндвич – все это нуждается в дополнительном утеплении. Нужно удостовериться, что все щели надежно законопачены. Теплоизолятор лучше располагать снаружи стен, но если такой возможности нет, пойдет и внутренняя прослойка

Особое внимание следует уделить полу – это тоже большая площадь для теплопотери. Его следует застелить изолирующим материалом.Не забывайте о кровле – в противном случае все тепло уйдет через нее

Нужно предусмотреть качественную вентиляцию

Печальная статистика свидетельствует о том, что больше всего трагических случаев в гаражах происходит именно зимой. Тщательное утепление помещения не дает возможности для нормального воздухообмена. Простой прогрев машины перед выездом на несколько минут может закончиться очень печально. Что уж говорить о ситуации, когда в помещении постоянно работает котел.

4 Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

• Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
• Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
• Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
• Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
• Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
• Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображенийФото из Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоныВладельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало местаДля обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибораМодели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделямиОтопление инфракрасным обогревателемСамодельная буржуйка на твердом топливеГазовая теплопушка в гаражеЧудо-печка на солярке

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Самодельная печь с фитилем

Для изготовления самодельной печи на топливе необходимо использовать только материалы высокого качества. Печь должна быть обязательно небольших размеров, так как фитильные приборы обладают большим тепловыделением. Если устройство перегреется, это может послужить причиной взрыва.

Если есть такая возможность, вместо фитиля лучше всего использовать примус. Благодаря низкому расходу дизтоплива, он более безопасен.Примус следует изготовить из асбестового шнура. Его необходимо свернуть в мертвую петлю. Свободные концы следует впаять в бак для топлива. Объем топливного бака не должен превышать 0,7 литра. К топливным трубкам под мертвой петлей необходимо припаять небольшой поддон, который будет использоваться для розжига. Принцип работа самодельной печки довольно прост: в поддон наливается и поджигается солярка, нагревается примус и начинается процесс горения.

Конструкция чудо-печи

• съемный топливный бак, оснащенный клапаном;
• регулировочный винт;
• блок с фитилем, который можно менять;
• решетка;
• корпус;
• отражатель;
• горелка.

Отражатель из металла расположен на корпусе, который окрашен порошковой краской. Именно благодаря отражателю происходит эффективный обогрев помещения. Горелка расположена в центре чудо-печи, а топливо самотеком поступает из расположенного на задней панели топливного бака. С помощью регулировочного винта устанавливается требуемая температура нагрева помещения. Это общая конструкция печи, работающей на солярке, но она может немного отличаться в разных моделях от разных производителей. Для изготовления печки используют жаростойкую сталь.

Вес чудо-печки может составлять 10 кг, что позволяет ее переносить в зависимости от необходимости, в другое помещение. Габариты: высота от 3500 до 6000 мм, глубина и ширина от 2500 до 4000 мм. Такой небольшой вес и маленькие габариты позволяют перемещать ее силой одного взрослого человека.

Розжиг

Перед розжигом бак устанавливается в предназначенное для этого места и в него заливается топливо. Затем необходимо снять решетку с горелкой и произвести установку фитиля в блок. После того, как фитиль вставлен, производится обратная установка горелки и решетки. После того, как все подготовительные работы завершены, открывается регулировочный винт и потребуется подождать полминуты, чтобы фитиль пропитался топливом. Затем уже производится розжиг горелки. Как только начнется интенсивное горение, регулировочный винт требуется завернуть до конца и выждав некоторое время, чтобы пламя осело, открыть обратно, установив необходимую степень нагрева. Прекращение работы чудо-печи осуществляется завинчиванием регулировочного винта до упора. Обязательно следует проследить, чтобы топливо выгорело до конца и огонь погас. Расход топлива в зависимости от конструкции печки может составлять 150−400 мл/час.

Видео, иллюстрирующее процесс розжига чудо печки:

Меры предосторожности

Запрещается:

• пользоваться отопительным прибором в плохо проветриваемом помещении;
• устанавливать печь в непосредственной близости от мебели и легковоспламеняющихся предметов;
• применять топливо, не соответствующее указанному в паспортных данных;

Кроме этого, необходимо исключить попадания на работающую печь воды и эксплуатироваться она должна только под контролем взрослых членов семьи.

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.

Характеристика

Печка имеет несколько основных элементов: топливный бак, емкость с фитилем или камеру сгорания и элемент, отдающий тепло.

Обогреваемые объекты

Вот приблизительный перечень объектов, которые можно эффективно отапливать такой печью:

• теплицы, парники;
• подвальные, цокольные помещения;
• дачные домики, подобные сооружения на участке;
• гаражи, подсобки, мастерские, палатки, кабинки;
• жилые помещения.

Безопасность и рекомендации

При обустройстве следует учитывать следующие рекомендации и технику безопасности:

• рекомендуемая длина дымохода – более 4 м;
• можно заливать также отработанное масло вместо солярки;
• при постоянном пользовании раз в 2 недели нужна чистка;
• для розжига используют кусок газеты или ветошь, пропитанную соляркой: она поджигается, а горючая смесь внутри печки воспламеняется при достижении нужной температуры;
• продукты сгорания, вредные выхлопы выделяются только во время розжига: можно оборудовать отвод для выделяемых веществ. Объект должен хорошо проветриваться;
• нужно исключить сквозняки внутри помещения;
• печка размещается вдали от посторонних легковоспламеняющихся предметов, которые могут попасть внутрь ее или загореться при нагреве около нее;
• вокруг прибора должно быть 0,5 м и больше свободного места.

Принцип работы. Преимущества

В таких устройствах горит не сама жидкость, а смесь из воздуха и его паров или ветошь, пропитанная топливом. Отопитель состоит из трех частей: топливного бака, камеры сгорания и нагревательного элемента. В бак заливается топливо, оно выделяет пары, розжигом создается необходимая температура – пары вспыхивают и горят.

Преимущества приборов такого типа:

• минимальный уровень вредных газов и паров (выделяются только при розжиге). Такой отопитель не выделяет дым, сажу;
• высокая безопасность: устройство не требует постоянного контроля;
• экономичность. Дизель обладает высокой плотностью, что делает его расход незначительным;
• в солярку можно домешивать биотопливо, например, растительное масло;
• компактные размеры, мобильность.

В некоторых таких устройствах, сделанных своими руками, верхняя часть являет собой емкость с плоской поверхностью и служит элементом, который отдает тепло, поэтому ее используют для готовки, нагрева воды.

Виды оборудования

Рассмотрим основные варианты, которые используются дачниками чаще всего. Они различаются по принципу работы, хотя по эффективности практически не уступают друг другу.

Инфракрасные обогреватели

Еще одним свидетельством качества подобного оборудования является тот факт, что они используются и в промышленных масштабах на крупных объектах

Этот вид оборудования появился сравнительно недавно, но уже завоевал широкую популярность в силу целого ряда причин:

• Высочайшая эффективность оборудования, позволяющая извлекать из процесса горения дизельного топлива максимум тепла.
• Инфракрасное тепло отличается тем, что с его помощью можно обогреть помещение всего за 10-15 минут, ведь нагревается не воздух в комнате, а все плоскости, на которые направлен прибор, такой вариант наиболее приближен к естественному солнечному свету, поэтому тепло комфортно для человека. Кроме того, воздух нагревается равномерно по всему объему комнаты, что также является немаловажным фактором.
• Широкий диапазон мощностей, небольшие дачные дома из блок-контейнеров можно обогревать одним обогревателем, главное правильно подобрать оборудование в соответствии с площадью помещения.

Тепловые пушки отличаются высокой мощностью

Печки на дизтопливе

Этот вариант во многом напоминает обычные обогреватели, но имеет ряд отличительных свойств, благодаря которым дизельные печи для дачи набирают все большую и большую популярность.

Из особенностей можно выделить несколько основных факторов:

Дизельная печка для дачи не только выполняет функцию обогрева, но может использоваться и для приготовления пищи, эта ее особенность позволяет сэкономить значительные средства, ведь теперь наличие газовой плитки необязательно, и не нужно приобретать газовые баллоны.

Очень компактные и удобные в переноске печки станут вашими помощниками в обогреве и приготовлении пищи на даче

• Расход дизельного топлива составляет 100-150 граммов за час работы, что делает этот вариант самым экономным среди всех представленных на рынке. Добиться таких показателей позволили новейшие разработки в области теплотехники, внедренные в приборы данной группы.
• Безопасность оборудования соответствует самым высоким стандартам и позволяет использовать его в помещениях любого назначения.

Стоимость фитилей приятно порадует вас дешевизной

Инструкция по эксплуатации очень проста и не вызовет затруднений у любого взрослого человека.

Особенности конструкции и принцип работы

Дизельные печки для дома или гаража обладают большим достоинством, особенно в условиях отечественной зимы. Так как их главное преимущество – это быстрый нагрев воздуха, даже в неотапливаемом помещении.

Котлы отопления на солярке

Сегодня потребителям предлагаются котлы отопления, работающие на солярке, которые по схеме работы полностью аналогичны турбированным газовым приборам. То есть нагнетаемый надувным вентилятором воздух смешивается с соляровым маслом и таким образом образует топливно-воздушную смесь. После этого она поступает в топку и вместе с окислителем воспламеняется системой электронного розжига. В процессе сгорания соляра отдает свою энергию теплообменнику, через который и проходит теплоноситель.

С традиционными газовыми котлами, которые используются в качестве отопителя жилых помещений, приборы на солярке сходны еще тем, что они легко управляются при помощи электроники в автоматическом режиме. Скорость вращения вентилятора, процесс подачи топлива и розжиг могут управляться специально запрограммированным термостатом, поддерживающим необходимую температуру в доме.

Печки на солярке

Сегодня потребители могут приобрести компактные обогреватели, работающие на солярке. Их называют – буржуйки, оборудованные вентиляторами.

Они могут быть представлены двумя разновидностями:

• Прямого нагрева – приборы не имеют дымохода, что делает их неудобными для обогрева гаража или другого небольшого помещения.
• Косвенного нагрева – удобные устройства, которые приобрели популярность среди владельцев гаражей. Конструкция топливного бака и камеры сгорания работает по достаточно простому принципу – через форсунку топливного бака жидкость поступает в камеру, где потом сгорает при помощи подаваемого вентилятором воздуха. Пройдя теплообменник, воздушные потоки направляются через сопло в помещение, равномерно и быстро его прогревая.

В конструкцию буржуйки входит:

• Съемный бак для топлива, который оснащен клапаном.
• Регулировочный винт.
• Сменный блок с фитилем.
• Корпус.
• Решетка.
• Горелка.
• Отражатель.

Обогреватель на жидком топливе

Как правило, современная печь на солярке оборудована специальной системой контроля пламени, которая автоматически отключает перегретый прибор. Такие мобильные устройства идеально подходят для обогрева различных помещений:

• Бытовок, гаражей, строительных площадок или пунктов охраны.
• Торговых объектов.
• Дачных домиков и иных небольших жилых помещений.

Мобильные буржуйки станут незаменимыми в том случае, когда необходимо обогреть помещение, находящееся в аварийном состоянии, а также во время похода, чтобы организовать отопление в палатке, когда нет желания разводить костер. Выбор такой печи станет оптимальным решением для создания необходимого микроклимата. Такой прибор может служить в качестве дополнительного источника отопления или в виде основного отопителя, который можно еще использовать для разогрева еды.

Особенности эксплуатации

Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело. Затем открыть обратно, установив нужную степень нагрева.

Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Дизельная печь своими руками

Дизельная печка для гаража относится к тем видам отопительных приборов, которые можно сделать своими руками. Чаще всего используются два вида печей на жидком топливе:

Немного расскажем об особенностях строения каждого из видов.

Чудо-печь

Такая печь не привередлива в топливе и может работать как на солярке, так и на керосине. Вариант работы на керосине отличается большей эффективностью и более высоким КПД. В зависимости от вариации, такая печка может работать на одной заправке от 6 часов до суток.

Для конструирования такой печи используются следующие комплектующие:

• корпус из твердой стали с устойчивым к нагреву покрытием;
• емкость с клапаном для топлива;
• отражатель для повышения эффективности теплоотдачи;
• горелка;
• винт для регуляции;
• блок со сменным фитилем.

Стоит отметить, что такие печи реже других делают своими руками и чаще приобретают уже готовые варианты.

Печь-капельница

Такие печи очень часто делают своими руками. Работают они следующим образом: в специально отведенную часть заливается топливо, в саму печь кладется пропитанный соляркой брикет-горелка и поджигается. Вы можете отрегулировать сколько топлива подавать с помощью винта на струбцине. Недостатком такой печи является повышенная пожароопасность.

Отопление в гараже было и остается проблемой многих автомобилистов. Большинство гаражей не только на собственных участках, но и в гаражных кооперативах отапливаются с помощью самодельных печей. Это простое и экономное решение, которое позволит избежать проблемы переохлаждения автомобиля зимой.

Хранение транспортного средства в обогреваемом и сухом гараже в значительной степени продлевает срок его эксплуатации, а также позволяет существенно сократить расходы на приобретение антифриза, обслуживание автомобиля.

Кроме того, в сухом и теплом помещении есть возможность заниматься обслуживанием своего транспортного средства собственными силами. Организовать недорогое, но в то же время качественное отопление в гараже поможет дизельный обогреватель. А как устроена такая чудо-печка и как ее можно собрать собственными силами, мы сейчас и попробуем разобраться.

Виды устройства

Печка на солярке для гаража может иметь следующие типы устройства:

двухконтурная газовоздушная или тепловая пушка. Она мгновенно прогревает помещение, но использует большое количество топлива. Сложна в изготовлении, так как требует применение точёных, фрезерованных и штампованных деталей из жаропрочных материалов,

фитильная печь. Её устройство аналогично керогазу, только с увеличенным расходом горючего вещества

При её изготовлении важно соблюсти геометрические параметры всех деталей и узлов, так как в приборах, работающих с мокрым фитилём количество выделяемого тепла при увеличении габаритов прибора растёт намного быстрее, чем выделяется. Печь с недоработанной конструкцией может взорваться от перегрева

Этот недостаток ограничивает наращивание тепловой мощности,

капельный агрегат — это эффективный, экономичный в расходе топлива, несложный в техническом исполнении отопительный прибор, который вполне можно соорудить своими руками из подсобных материалов.

Как сделать своими руками?

Материалы и инструменты

Для начала нужно заготовить комплект инструментов и необходимых материалов, чтобы они находились под рукой и процесс сборки печи не прерывался надолго. Он должен состоять из:

• 50 литрового баллона для транспортировки газа,
• трубы Dn = 100 мм,
• профилированной трубы 7х14 см для изготовления топливной ёмкости,
• трубки из медного сплава,
• стального уголка,
• листовой стали,
• сварочного агрегата,
• электрической дрели с набором свёрл,
• рулетки и уровня,
• молотка, пассатижей.

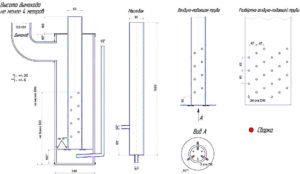

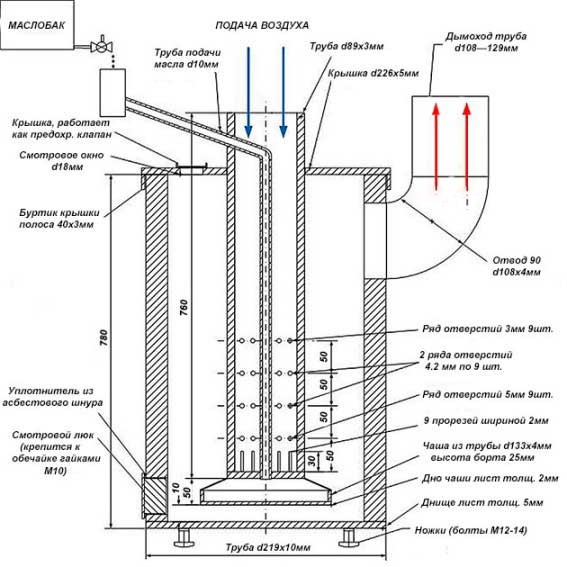

Чертежи

Существует несколько вариантов конструкции печи на солярке для гаража, который можно изготовить своими руками. Для примера рассмотрим прибор, основу которого составляет старый газовый баллон. Pechnoy.guru приведет несколько примеров чертежей, а решение по реализации принимать уже вам:

Инструкция по изготовлению

Алгоритм действий при сборке печи на солярке своими руками должен быть следующим:

1. освободить баллон от остатков газовой смеси и конденсата,
2. промыть его и дать просохнуть,
3. срезать верхушку с вентилем,
4. приварить к дну баллона опоры из уголка,
5. вырезать из листовой стали новую крышку печи, размером соответствующим диаметру баллона и сделать в ней отверстие для подачи воздуха, диаметр отверстия соответствует перфорированной трубе (шаг 8),
6. прорезать сбоку баллона отверстие под дымоход,
7. приварить к большему отверстию дымоотводную трубу длиной не менее 4 м,
8. взять трубу 89-108 (в зависимости от выбранного чертежа) и сделать в нижней части отверстия согласно чертежу,
9. поместить трубу в газовый баллон и вставить внутрь этой трубы еще 1 трубку с вентилем (для подачи топлива), подсоединить эту трубку к баку с соляркой.
10. вырезать в нижней части баллона место для смотрового проема (люка),
11. установить дверцу на проём,
12. поместить топливный резервуар (чашу) в баллон,
13. налить солярку на 1/3 часть топливной ёмкости,
14. сверху солярки положить лист бумаги и поджечь,
15. закрыть конструкцию крышкой.

С ростом температуры внутри топочной камеры произойдёт возгорание паров солярки.

Характеристики печи

Все виды автономных печей на солярке можно разделить по следующим признакам:

• способу нагрева;
• конструктивной схеме;
• выделяемой мощности;
• скорости расхода солярки;
• возможности подключения дополнительных отопительных устройств или систем;
• массогабаритным характеристикам.

По способу нагрева их можно разделить на две большие категории:

• автономные устройства с применением прямого нагрева;
• аппараты, использующие косвенный нагрев.

Особенностью устройств прямого нагрева является отсутствие оборудованного дымохода. Их называются «буржуйками».

Наибольшее распространение получили аппараты косвенного нагрева.

Самодельная печка на солярке собирается по одной из следующих схем:

• двухконтурной или как её называют газовоздушной;
• фитильной;
• капельной;
• с применением стальных листов;
• используя обыкновенный газовый баллон.

Самодельная печка на солярке

По мощности отдаваемого тепла и скорости расхода солярки агрегаты заводского исполнения начинаются от 2,5кВт расходом 180 миллилитров солярки в час и до 20кВт с производительностью 550 м 3 в час. Потребление солярки возрастает да 1,5 литров. Такие агрегаты называются тепловыми пушками.

Возможность подключения дополнительных обогревательных систем, например воздуховодов. В зависимости от характеристик изменяется время непрерывной работы. Это время варьируется от 6 до 28 часов работы без дозаправки.

Печь прямого горения

Печку прямого горения можно изготовить самостоятельно. Такой агрегат будет работать за счет естественной тяги воздуха.

Для создания печи прямого горения необходимо только три элемента конструкции – два металлических бака и труба. Контейнеры могут быть как квадратной, так и цилиндрической формы.

Нижний бак служит контейнером для дизельного топлива. К нему необходимо приделать несколько ножек для устойчивости конструкции. Бак не более чем наполовину заполняется жидким топливом. На крышке необходимо сделать небольшое отверстие с заслонкой, через которое можно будет регулировать подачу воздуха.

К нижнему баку необходимо присоединить трубу. Это так называемый дожигатель. В нем остатки топлива смешиваются с вторичным воздухом.

Труба подсоединяется к верхнему баку. Контейнер должен быть оборудован внутри перегородкой, за которой будет сделано отверстие для выхода дыма.

Минус такой печи – это большой расход топлива. На час отопления может уйти до 2 л солярки. Как и любой самодельный отопительный прибор, печь прямого горения может воспламениться, поэтому ее нельзя оставлять без присмотра.

Буржуйка – вчера и сегодня

Печка-буржуйка появилась более полувека назад, во времена коммунизма, примерно в двадцатых годах. Свое необычное название дровяные печи для отопления этого типа получили из-за специфики тогдашнего политического строя и менталитета народа. Ведь любого собственника считали буржуем, а данная печь была изобретена как раз для отопления своего жилища независимо от соседей.

Сейчас, когда существует огромное количество более удобных способов отопления жилых домов, буржуйки используются для прогрева нежилых помещений, таких как гаражи, дачи, конюшни и т. д., и для временного согрева помещений, где хозяева не успели установить постоянное отопление. Также их по достоинству оценили туристы.

Несмотря на то что такая печь отошла на второй план, она до сих пор незаменимый помощник в ряде случаев. Несомненным преимуществом печки-буржуйки является возможность приготовления на ней пищи.
