Сталь р6м5 быстрорежущая

Химический состав

Химический состав стали марки Р6М5 представляет собой нижеперечисленные металлы:

• вольфрам;
• ванадий;
• кремний;
• медь;
• хром;
• марганец.

Химический состав стали Р6М5 и некоторых других быстрорежущих сталей

Сплав с добавлением кобальта, а именно сталь Р6М5К5, используют с начала двадцатого века. Содержание кобальта в изделиях, изготовленных из нее, не выше 15 процентов. Если же легируют ее ванадием и хромом, то металлическая основа ее только повышается. Из этой стали изготавливают такие изделия, как инструменты для резания кислотостойких металлов, жаропрочных, попадающие под аустенитную классификацию. В то время как обработка таких металлов изделиями из другого сплава очень затруднена. Данная сталь отличается повышенной твердостью и теплостойкостью.

Стоимость металла в продукции

Рассмотрим стоимость металла на примере одного из самых популярных быстрорезов на отечественном рынке – Р6М5. Купить готовые изделия не составит большого труда, они распространены повсеместно, однако стоимость стали довольно высокая. Ниже будет представлен примерный прайс-лист.

В зависимости от толщины листа круг инструментальный соответственно будет стоить:

• 2 мм – 1350 рублей за кг;
• 4 мм – 1200 рублей за кг;
• 16 мм – 600 рублей за кг.

Приведённые выше расценки – это относительное усреднённое значение. Они могут меняться в зависимости от многих факторов: местности, экономической ситуации и т.д. Высокая цена быстрорежущих металлов делает их популярными при сбыте металлолома. Стоимость такой вторичной продукции гораздо выше, чем обыкновенных сплавов.

Резцы токарные резьбовые для наружной резьбы из быстрорежущей стали (Р18)

Резец токарный резьбовой для наружной резьбы 6х6х50	430 руб. Купить
Резец токарный резьбовой для наружной резьбы 6х6х80	450 руб. Купить
Резец токарный резьбовой для наружной резьбы 8х8х50	410 руб. Купить
Резец токарный резьбовой для наружной резьбы 8х8х80	430 руб. Купить
Резец токарный резьбовой для наружной резьбы 8х8х100	460 руб. Купить
Резец токарный резьбовой для наружной резьбы 10х10х60	390 руб. Купить
Резец токарный резьбовой для наружной резьбы 10х10х100	450 руб. Купить
Резец токарный резьбовой для наружной резьбы 10х10х120	480 руб. Купить
Резец токарный резьбовой для наружной резьбы 12х12х70	470 руб. Купить
Резец токарный резьбовой для наружной резьбы 12х12х100	630 руб. Купить
Резец токарный резьбовой для наружной резьбы 12х12х120	690 руб. Купить
Резец токарный резьбовой для наружной резьбы 16х16х80	820 руб. Купить
Резец токарный резьбовой для наружной резьбы 16х16х100	1020 руб. Купить
Резец токарный резьбовой для наружной резьбы 16х16х150	1680 руб. Купить

Способ изготовления Р6М5

Конечно же, как и любой другой сплав, Р6М5 изготавливается в различном сортаменте. Так, в некоторых цехах быстрорежущую горячую сталь разливают в слитки. На другом же производстве её катают горячим прокатом. Для этого нагретые слитки обжимают между валами прокатного стана. Его получаемая форма будет зависеть от формы самих валов.

Марка стали Р6М5 широко используется для деталей, работающих при высоких температурах. По этой причине в последнее время очень популярным способом изготовления стали является порошковый.

При разливании горячей стали в слитки, происходит очень быстрое выделение карбидов из расплава. В некоторых участках они формируют неравномерные области скопления, которые в дальнейшем являются местом зарождения трещин.

При порошковом изготовлении используется специальный порошок, в составе которого присутствуют все необходимые компоненты. Его спекают в специальном вакуумном контейнере с высокой температурой и давлением. Это способствует тому, что материал получается однородным.

Резцы токарные проходные прямые из быстрорежущей стали (Р18) ГОСТ 18869-73 с углом 45

Резец токарный проходной прямой с углом 45: 6х6х50	430 руб. Купить
Резец токарный проходной прямой с углом 45: 6х6х80	450 руб. Купить
Резец токарный проходной прямой с углом 45: 8х8х50	410 руб. Купить
Резец токарный проходной прямой с углом 45: 8х8х80	430 руб. Купить
Резец токарный проходной прямой с углом 45: 8х8х100	460 руб. Купить
Резец токарный проходной прямой с углом 45: 10х10х60	390 руб. Купить
Резец токарный проходной прямой с углом 45: 10х10х100	450 руб. Купить
Резец токарный проходной прямой с углом 45: 10х10х120	480 руб. Купить
Резец токарный проходной прямой с углом 45: 12х12х70	470 руб. Купить
Резец токарный проходной прямой с углом 45: 12х12х100	630 руб. Купить
Резец токарный проходной прямой с углом 45: 12х12х120	690 руб. Купить
Резец токарный проходной прямой с углом 45: 16х16х80	820 руб. Купить
Резец токарный проходной прямой с углом 45: 16х16х100	1020 руб. Купить
Резец токарный проходной прямой с углом 45: 16х16х150	1680 руб. Купить

Характеристики быстрорежущих сталей

Горячая твердость

При нормальной температуре твердость углеродистой стали даже несколько выше твердости быстрорежущей стали. Однако в процессе работы режущего инструмента происходит интенсивное выделение тепла. При этом до 80 % выделившегося тепла уходит на разогрев инструмента. Вследствие повышения температуры режущей кромки начинается отпуск материала инструмента и снижается его твердость.

После нагрева до 200 °C твердость углеродистой стали начинает быстро падать. Для этой стали недопустим режим резания, при котором инструмент нагревался бы выше 200 °C. У быстрорежущей стали высокая твердость сохраняется при нагреве до 500—600 °C. Инструмент из быстрорежущей стали более производителен, чем инструмент из углеродистой стали.

Красностойкость

Если горячая твердость характеризует то, какую температуру сталь может выдержать, то красностойкость характеризует, сколько времени сталь будет выдерживать такую температуру. То есть насколько длительное время закаленная и отпущенная сталь будет сопротивляться разупрочнению при разогреве.

Существует несколько характеристик красностойкости. Приведем две из них.

Первая характеристика показывает, какую твердость будет иметь сталь после отпуска при определенной температуре в течение заданного времени.

Второй способ охарактеризовать красностойкость основан на том, что интенсивность снижения горячей твердости можно измерить не только при высокой температуре, но и при комнатной, так как кривые снижения твердости при высокой температуре и комнатной идут эквидистантно, а измерить твердость при комнатной температуре, разумеется, гораздо проще, чем при высокой. Опытами установлено, что режущие свойства теряются при твердости 50 HRC при температуре резания, что соответствует примерно 58 HRC при комнатной. Отсюда красностойкость характеризуется температурой отпуска, при которой за 4 часа твердость снижается до 58 HRC (обозначение K4р58). Характеристики теплостойкости углеродистых и красностойкости быстрорежущих инструментальных сталей

Марка стали	Температура отпуска, °C	Время выдержки, час	Твердость, HRCэ
У7, У8, У10, У12	150—160	1	63
Р9	580	4
У7, У8, У10, У12	200—220	1	59
Р6М5К5, Р9, Р9М4К8, Р18	620—630	4

Сопротивление разрушению

Кроме «горячих» свойств, от материала для режущего инструмента требуются и высокие механические свойства; под этим подразумевается сопротивление хрупкому разрушению, так как при высокой твердости (более 60 HRC) разрушение всегда происходит по хрупкому механизму. Прочность таких высокотвердых материалов обычно определяют как сопротивление разрушению при изгибе призматических, не надрезанных образцов, при статическом (медленном) и динамическом (быстром) нагружении. Чем выше прочность, тем большее усилие может выдержать рабочая часть инструмента, тем большую подачу и глубину резания можно применить, и это увеличивает производительность процесса резания.

Химический состав быстрорежущих сталей

Химический состав некоторых быстрорежущих сталей

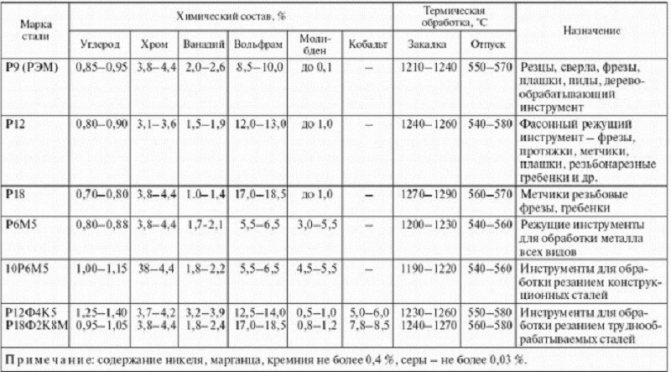

Марка стали	C	Cr	W	Mo	V	Co
Р0М2Ф3	1,10—1,25	3,8—4,6	—	2,3—2,9	2,6—3,3	—
Р6М5	0,82—0,90	3,8—4,4	5,5—6,5	4,8—5,3	1,7—2,1	< 0,50
Р6М5Ф2К8	0,95—1,05	3,8—4,4	5,5—6,6	4,6—5,2	1,8—2,4	7,5—8,5
Р9	0,85—0,95	3,8—4,4	8,5—10,0	< 1,0	2,0—2,6	—
Р18	0,73—0,83	3,8—4,4	17,0—18,5	< 1,0	1,0—1,4	< 0,50

Особенности заточки стали

Предметы, полученные из быстрореза, подвергаются частому затуплению. А обычные круги для заточки, которые изготовлены из электрокорунда, не помогут улучшить качество заточки.

Заточка ножа из стали Р6М5

Для того, чтобы правильно заточить инструмент применяют чашечные круги и из плоского профиля. Но, обычно, такая заточка имеет свои минусы. Поэтому, чтобы качественно наточить инструмент из данного вида сплава металла применяют два захода.

• вначале делается предварительная заточка, для которой используется круг с абразивной поверхностью зерна марки 40;
• на чистовую, для которой используется зеро марки от 25 до 16.

Изготовление и обработка быстрорежущих сталей

Быстрорежущие стали изготавливают как классическим способом (разливка стали в слитки, прокатка и проковка), так и методами порошковой металлургии (распыление струи жидкой стали азотом). Качество быстрорежущей стали в значительной степени определяется степенью её прокованности. При недостаточной проковке изготовленной классическим способом стали наблюдается карбидная ликвация.

При изготовлении быстрорежущих сталей распространенной ошибкой является подход к ней как к «самозакаливающейся стали». То есть достаточно нагреть сталь и охладить на воздухе, и можно получить твердый износостойкий материал. Такой подход абсолютно не учитывает особенности высоколегированных инструментальных сталей.

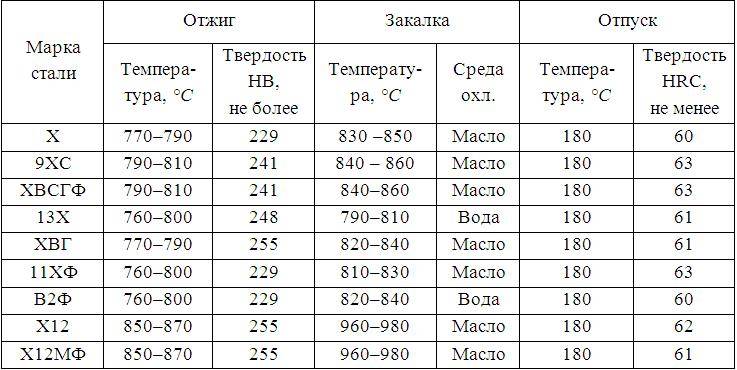

Перед закалкой быстрорежущие стали необходимо подвергнуть отжигу. В плохо отожженных сталях наблюдается особый вид брака: нафталиновый излом, когда при нормальной твердости стали она обладает повышенной хрупкостью.

Грамотный выбор температуры закалки обеспечивает максимальную растворимость легирующих добавок в α-железе, но не приводит к росту зерна.

После закалки в стали остается 25—30 % остаточного аустенита. Помимо снижения твердости инструмента, остаточный аустенит приводит к снижению теплопроводности стали, что для условий работы с интенсивным нагревом режущей кромки является крайне нежелательным. Снижения количества остаточного аустенита добиваются двумя путями: обработкой стали холодом или многократным отпуском. При обработке стали холодом её охлаждают до −80…−70 °C, затем проводят отпуск. При многократном отпуске цикл «нагрев — выдержка — охлаждение» проводят по 2—3 раза. В обоих случаях добиваются существенного снижения количества остаточного аустенита, однако полностью избавиться от него не получается.

Принципы легирования быстрорежущих сталей

Высокая твердость мартенсита объясняется растворением углерода в α-железе. Известно, что при отпуске из мартенсита в углеродистой стали выделяются мельчайшие частицы карбида. Пока выделившиеся карбиды ещё находятся в мельчайшем дисперсном рассеянии (то есть на первой стадии выделения при отпуске до 200 °C), твердость заметно не снижается. Но если температуру отпуска поднять выше 200 °C, происходит рост карбидных выделений, и твердость падает.

Чтобы сталь устойчиво сохраняла твердость при нагреве, нужно её легировать такими элементами, которые затрудняли бы процесс коагуляции карбидов. Если ввести в сталь какой-нибудь карбидообразующий элемент в таком количестве, что он образует специальный карбид, то красностойкость скачкообразно возрастает. Это обусловлено тем, что специальный карбид выделяется из мартенсита и коагулирует при более высоких температурах, чем карбид железа, так как для этого требуется не только диффузия углерода, но и диффузия легирующих элементов. Практически заметная коагуляция специальных карбидов хрома, вольфрама, молибдена, ванадия происходит при температурах выше 500 °C.

Красностойкость создается легированием стали карбидообразующими элементами (вольфрамом, молибденом, хромом, ванадием) в таком количестве, при котором они связывают почти весь углерод в специальные карбиды, и эти карбиды переходят в раствор при закалке. Несмотря на сильное различие в общем химическом составе, состав твердого раствора очень близок во всех сталях, атомная сумма W+Mo+V, определяющая красностойкость, равна примерно 4 % (атомн.), отсюда красностойкости и режущие свойства у разных марок быстрорежущих сталей близки. Быстрорежущая сталь, содержащая кобальт, превосходит по режущим свойствам остальные стали (он повышает красностойкость), но кобальт очень дорогой элемент.

Высокая красностойкость — Большая Энциклопедия Нефти и Газа, статья, страница 3

Высокая красностойкость

Обладает ли быстрорежущая сталь высокой красностойкостью в литом состоянии.  

Металлокерамические твердые сплавы обладают высокой красностойкостью и сохраняют свои режущие свойства при нагреве до температур 900 — 1000 С. При этом сплавы группы ТК более износоустойчивы и имеют лучшую красностойкость. С повышением со-кобальта хрупкость сплава уменьшается, но вместе с тем и понижается твердость.  

Инструментальные материалы должны обладать высокой красностойкостью, сохраняя большую твердость при высоких температурах нагрева.  

Стали повышенной производительности обладают более высокой красностойкостью и более высокими режущими свойствами.  

Характерной особенностью быстрорежущей стали является высокая красностойкость, которая значительно выше красностойкости углеродистой стали. Это объясняется различием химического состава сталей, влияющим на строение мартенсита. В закаленном состоянии мартенсит углеродистой стали представляет твердый раствор углерода в а-железе с такой же концентрацией, как и у исходного аустенита.  

Комплекс свойств быстрорежущей стали — высокая красностойкость, твердость и сопротивление износу — создают ее высокие режущие свойства.  

Таким образом, для получения высокой красностойкости необходимо использовать весь углерод или большую его часть для образования в стали специальных карбидов и доведения количества цементита до минимального количества или полного его устранения.  

Вольфрамованадиевые стали с кобальтом имеют высокую красностойкость ( 640 С), твердость ( HRC 66 — 68) и износостойкость и применяются для изготовления инструмента, предназначенного для резания труднообрабатываемых материалов и конструкционных сталей повышенной твердости ( HRC 40 — 45) на высоких скоростях резания. Стали с массовой долей вольфрама 18 % применяются все реже.  

Какой из инструментальных материалов имеет наиболее высокую красностойкость.  

Они обладают большой твердостью, высокой красностойкостью ( до температуры 1000 С и выше), высокими скоростями резания ( при обработке стали марки 45 до 2700 м / лшн, алюминия — свыше 5000 М1мин) и сопротивлением истиранию. Недостатком твердых сплавов является относительно высокая хрупкость.  

Обе марки стали обладают почти одинаково высокой красностойкостью ( 600 — 650 С) и твердостью ( до HRC 64), хотя по содержа нию вольфрама они значительно различаются. Карбиды титана, ниобия, тантала, частично ванадия и др. настолько устойчивы, что они при нагреве не растворяются в аустените и поэтому также не способствуют красностойкости.  

Если по условиям работы не требуется высокая красностойкость, хотя бы потому, что процесс резания не сопровождается выделением большого количества теплоты, то применение более красно-стойкого материала не окажет серьезного влияния на применяемую скорость резания.  

Отличительной особенностью быстрорежущих сталей является их высокая красностойкость и одновременно высокая твердость в термически обработанном состоянии. Высокая твердость стали после термической обработки достигается путем получения структуры мартенсита с достаточным содержанием углерода в растворе. Высокая красностойкость стали связана с растворением в ней карбидов легирующих элементов, а следовательно, насыщением мартенсита не только углеродом, но и легирующими элементами. Красностойкость создается растворением главным образом двойного карбида, молибдена или вольфрама ( Fe3Mo3C или Fe3W3G) путем соответствующего нагрева стали: чем больше растворяется карбидов, тем выше ее красностойкость. Это означает что в аустените может раствориться около 7 % вольфрама и 0 4 % углерода; остальное количество вольфрама и углерода при всех условиях будет находиться вне твердого раствора, в виде избыточной карбидной фазы.  

Отличаются от других видов инструментальной стали высокой красностойкостью. Применяются для изготовления инструмента только в тех случаях, когда не могут быть рационально использованы твердые сплавы ( недостаточное число оборотов станка и другие причины) и когда могут быть полностью использованы режущие свойства стали.  

Нужно, однако, заметить, что высокая красностойкость не является необходимой для инструмента, работающего при малых скоростях резания и, следовательно, не подвергающегося сильному нагреву при работе.  

Страницы:      1    2    3    4

www.ngpedia.ru

Расшифровка маркировки данного сплава

Расшифровка маркировки стали Р6М5 следующая:

• Буква «Р» означает быстрорежущая или рапидная сталь, так как для маркировки бралось сокращение от английского слова «rapid» (на русском читается как рапид), которое в переводе означает «быстрый». А число, которое стоит за этой буквой обозначает процентное соотношение вольфрама в этом сплаве. В данном случае оно равняется 6 %, с небольшими отклонениями.
• Буква «М» показывает на то, что в составе этого сплава присутствует молибден. А число, которое стоит за буквой, также показывает количество его нахождения в сплаве этого металла в процентах.

Пример расшифровки маркировки

Если к этой стали больше не прибавляется никаких дополнительных элементов, то на этом обозначение ее заканчивается. Если же, к сплаву добавлен кобальт, то обозначаться она уже будет, Р6М5К5. Маркировка «Ф» — ванадий, «Т» — титан и другие добавочные элементы.

По ГОСТу сталь Р6М5 делится на следующие изделия, который принадлежит одному из межгосударственных стандартов. В нем описаны все технические требования, относящиеся к этой марке. Хоть и металлопрокат в последнее время переходит уже на твердые сплавы, эта марка все еще удерживает свои лидирующие позиции в спросе на рынке.

Ниже перечислены некоторые изделия из сплава этих металлов и соответствующий ГОСТ к ним:

• круги горячекатанные относятся к ГОСТу под номером 2590-88;
• калиброванный прут имеет ГОСТ 7417-75;
• полосы и пруты (для изготовления этих изделий используется разновидность стали Р6М5К5) – ГОСТ 19265-73;
• круги, у которых имеется специальная отделка верхнего слоя имеют ГОСТ 14955-77.

Скачать ГОСТ 2590-88

Скачать ГОСТ 7417-75

Применение сплава

Приведённые качества этой стали определили её непосредственное место в производстве. В основном она применяется для резки других материалов в условиях экстремально высокой температуры. Гораздо практичнее применять для этих задач быстрорез, чем какие-нибудь нержавеющие сплавы. Характерная черта Р6М5 – превосходное удерживание заточки, благодаря высоким показателям твёрдости.

Также этот прекрасный металл очень хорошо переносит ударные перегрузки, что обуславливает его востребованность в изготовлении кранов, свёрл и развёртки.

Клинок для ножа из стали Р6М5.

Р6М5 со своими свойствами динамично используется для выпуска ножей. Вследствие широкого использования и производства этого инструмента, существует множество известных изготовителей, к примеру, тот же Rapid.

Проводятся многочисленные эксперименты, в которых применяются ножи из Р6М5. Они эффективно справляются с резкой следующих предметов с повышенной прочностью: толстые верёвки, дерево, кости и т.д. Самое эффектное удачное испытание — резка ножом, выполненным из Р6М5 железной пластинки, которая была в несколько мм толщиной – не без трудностей, но удалось.

Когда Р6М5 используется для изготовления ножей, она обычно закаливается до HRC 60-62, хотя иногда этот параметр доводят и до HRC 66-67.

Benchmade является одной из крупнейших компаний по производству ножей, использующих сталь Р6М5. Этот сплав уникален по своему составу, он содержит большое количество молибдена и вольфрама, но в результате даёт очень мелкозернистую сталь, идеально подходящую для создания клинков.

ГОСТ и ТУ стали Р6М5

Информация о стали Р6М5 имеется одновременно в нескольких ГОСТ и ТУ. Во всех присутствуют продукция и её технологические параметры. Невзирая на перенаправление металлопроката на твёрдые сплавы, благодаря своим свойствам Р6М5 до сих пор пользуется большой популярностью на многих производствах.

Расшифровка маркировки данного сплава

Расшифровка маркировки стали Р6М5 следующая:

• Буква «Р» означает быстрорежущая или рапидная сталь, так как для маркировки бралось сокращение от английского слова «rapid» (на русском читается как рапид), которое в переводе означает «быстрый». А число, которое стоит за этой буквой обозначает процентное соотношение вольфрама в этом сплаве. В данном случае оно равняется 6 %, с небольшими отклонениями.
• Буква «М» показывает на то, что в составе этого сплава присутствует молибден. А число, которое стоит за буквой, также показывает количество его нахождения в сплаве этого металла в процентах.

Пример расшифровки маркировки

Если к этой стали больше не прибавляется никаких дополнительных элементов, то на этом обозначение ее заканчивается. Если же, к сплаву добавлен кобальт, то обозначаться она уже будет, Р6М5К5. Маркировка «Ф» — ванадий, «Т» — титан и другие добавочные элементы.

По ГОСТу сталь Р6М5 делится на следующие изделия, который принадлежит одному из межгосударственных стандартов. В нем описаны все технические требования, относящиеся к этой марке. Хоть и металлопрокат в последнее время переходит уже на твердые сплавы, эта марка все еще удерживает свои лидирующие позиции в спросе на рынке.

Ниже перечислены некоторые изделия из сплава этих металлов и соответствующий ГОСТ к ним:

• круги горячекатанные относятся к ГОСТу под номером 2590-88;
• калиброванный прут имеет ГОСТ 7417-75;
• полосы и пруты (для изготовления этих изделий используется разновидность стали Р6М5К5) – ГОСТ 19265-73;
• круги, у которых имеется специальная отделка верхнего слоя имеют ГОСТ 14955-77.

Стоимость металла в продукции

Купить Р6М5 в готовых изделиях несложно, однако стоимость сплава достаточно высока. Приведем небольшой прайс-лист изделий из стали этой марки. Так круг инструментальный, в зависимости от толщины: 2, 5 или 16 мм, стоит 1350, 1200, 600 рублей за килограмм, соответственно. Стоимость полосы инструментальной чуть ниже и составляет 620 рублей за килограмм.

Несомненно, цены на металл марки Р6М5 в продукции могут варьироваться, поэтому приведенные цифры стоит воспринимать относительно, только, чтобы определить уровень стоимости сплава. С другой стороны, высокие расценки на быстрорез, делают металл достаточно популярным при сбыте металлолома (см. лом быстрореза). Стоимость вторичной быстрорежущей стали существенно превосходит аналоги обычных марок металла. Альтернативно, изделия из сплава Р6М5, отслужившие свой эксплуатационный ресурс, могут использоваться как деловой лом, с более высокой стоимостью.

Быстрорежущая сталь. Инструментальные быстрорежущие стали. Марки быстрорежущих сталей. Термообработка быстрорежущих сталей.

Быстрорежущая сталь

Стали получили свое название за свойства. В следствии высокой теплостойкости (550…650oС), изготовленные из них инструменты могут работать с достаточно высокими скоростями резания. Стали содержат 0,7…1,5 % углерода, до 18 % основного легирующего элемента – вольфрама, до 5 % хрома и молибдена, до 10 % кобальта

Добавление ванадия повышает износостойкость инструмента, но ухудшает шлифуемость. Кобальт повышает теплостойкость до 650oС и вторичную твердость HRC 67…70.

Микроструктура быстрорежущей стали в литом состоянии имеет эвтектическую структурную составляющую. Для получения оптимальных свойств инструментов из быстрорежущей стали необходимо по возможности устранить структурную неоднородность стали – карбидную ликвацию. Для этого слитки из быстрорежущей стали подвергаются интенсивной пластической деформации (ковке). При этом происходит дробление карбидов эвтектики и достигается более однородное распределение карбидов по сечению заготовки.

Термообработка быстрорежущих сталей

Затем проводят отжиг стали при температуре 860…900oС. Структура отожженной быстрорежущей стали – мелкозернистый (сорбитообразный) перлит и карбиды, мелкие эвтектоидные и более крупные первичные. Количество карбидов около 25 %. Сталь с такой структурой хорошо обрабатывается резанием. Подавляющее количество легирующих элементов находятся в карбидной фазе. Для получения оптимальных свойств стали в готовом инструменте необходимо при термической обработке обеспечить максимальное насыщение мартенсита легирующими элементами. При закалке быстрорежущие стали требуют нагрева до очень высоких температур, около 1280oС. Нагрев осуществляют в хорошо раскисленных соляных ваннах BaCl2, что улучшает равномерность прогрева и снижает возможность обезуглероживания поверхности. Для снижения термических фазовых напряжений нагрев осуществляют ступенчато: замедляют нагрев при температурах 600…650oС и при 850…900oС.

График режима термической обработки быстрорежущей стали

Охлаждение от закалочной температуры производится в масле. Структура стали после закалки состоит из легированного, очень тонкодисперсного мартенсита, значительного количества (30…40 %) остаточного аустенита и карбидов вольфрама. Твердость составляет 60…62 HRC. Наличие аустенита остаточного в структуре закаленной стали ухудшает режущие свойства.

Для максимального удаления аустенита остаточного проводят трехкратный отпуск при температуре 560oС. При нагреве под отпуск выше 400oС наблюдается увеличение твердости. Это объясняется тем, что из легированного остаточного аустенита выделяются легированные карбиды. Аустенит при охлаждении от температуры отпуска превращается в мартенсит отпуска, что вызывает прирост твердости. Увеличению твердости содействуют и выделившиеся при температуре отпуска мелкодисперсные карбиды легирующих элементов. Максимальная твердость достигается при температуре отпуска 560oС.

После однократного отпуска количество аустенита остаточного снижается до 10%. Чтобы уменьшить его количество до минимума, необходим трехкратный отпуск.

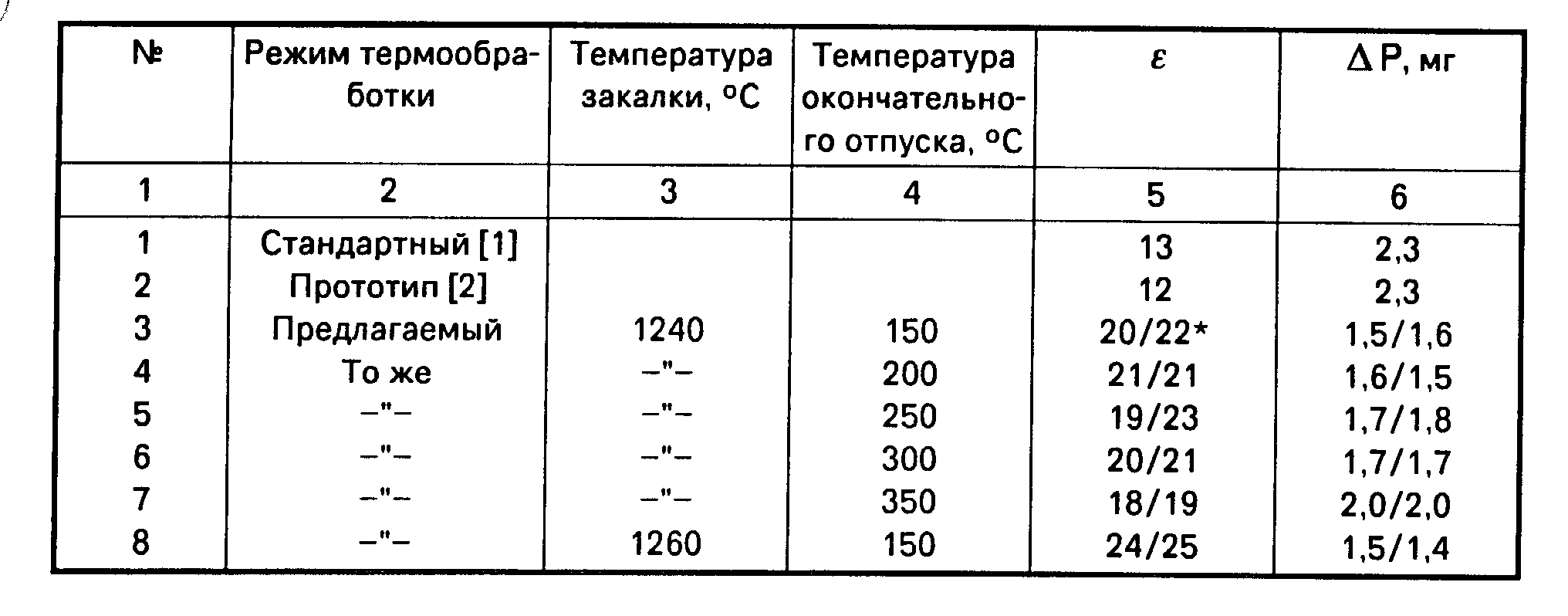

Твердость стали после отпуска составляет 64…65 HRC. Структура стали после термообработки состоит из мартенсита отпуска и карбидов.

При термической обработке быстрорежущих сталей применяют обработку холодом. После закалки сталь охлаждают до температуры — 80 … — 100oС, после этого проводят однократный отпуск при температуре 560oС для снятия напряжений.

Иногда для повышения износостойкости быстрорежущих сталей применяют низкотемпературное цианирование.

Основными видами режущих инструментов из быстрорежущей стали являются резцы, сверла, долбяки, протяжки, метчики машинные, ножи для резки бумаги. Часто из быстрорежущей стали изготавливают только рабочую часть инструмента.

Применение сплава

Приведённые качества этой стали определили её непосредственное место в производстве. В основном она применяется для резки других материалов в условиях экстремально высокой температуры. Гораздо практичнее применять для этих задач быстрорез, чем какие-нибудь нержавеющие сплавы. Характерная черта Р6М5 — превосходное удерживание заточки, благодаря высоким показателям твёрдости.

Также этот прекрасный металл очень хорошо переносит ударные перегрузки, что обуславливает его востребованность в изготовлении кранов, свёрл и развёртки.

Клинок для ножа из стали Р6М5.

Р6М5 со своими свойствами динамично используется для выпуска ножей. Вследствие широкого использования и производства этого инструмента, существует множество известных изготовителей, к примеру, тот же Rapid.

Проводятся многочисленные эксперименты, в которых применяются ножи из Р6М5. Они эффективно справляются с резкой следующих предметов с повышенной прочностью: толстые верёвки, дерево, кости и т.д. Самое эффектное удачное испытание — резка ножом, выполненным из Р6М5 железной пластинки, которая была в несколько мм толщиной — не без трудностей, но удалось.

Когда Р6М5 используется для изготовления ножей, она обычно закаливается до HRC 60-62, хотя иногда этот параметр доводят и до HRC 66-67.

Benchmade является одной из крупнейших компаний по производству ножей, использующих сталь Р6М5. Этот сплав уникален по своему составу, он содержит большое количество молибдена и вольфрама, но в результате даёт очень мелкозернистую сталь, идеально подходящую для создания клинков.

ГОСТ и ТУ стали Р6М5

Информация о стали Р6М5 имеется одновременно в нескольких ГОСТ и ТУ. Во всех присутствуют продукция и её технологические параметры. Невзирая на перенаправление металлопроката на твёрдые сплавы, благодаря своим свойствам Р6М5 до сих пор пользуется большой популярностью на многих производствах.

Расшифровка маркировки данного сплава

Расшифровка маркировки стали Р6М5 следующая:

• Буква «Р» означает быстрорежущая или рапидная сталь, так как для маркировки бралось сокращение от английского слова «rapid» (на русском читается как рапид), которое в переводе означает «быстрый». А число, которое стоит за этой буквой обозначает процентное соотношение вольфрама в этом сплаве. В данном случае оно равняется 6 %, с небольшими отклонениями.
• Буква «М» показывает на то, что в составе этого сплава присутствует молибден. А число, которое стоит за буквой, также показывает количество его нахождения в сплаве этого металла в процентах.

Пример расшифровки маркировки

Если к этой стали больше не прибавляется никаких дополнительных элементов, то на этом обозначение ее заканчивается. Если же, к сплаву добавлен кобальт, то обозначаться она уже будет, Р6М5К5. Маркировка «Ф» — ванадий, «Т» — титан и другие добавочные элементы.

По ГОСТу сталь Р6М5 делится на следующие изделия, который принадлежит одному из межгосударственных стандартов. В нем описаны все технические требования, относящиеся к этой марке. Хоть и металлопрокат в последнее время переходит уже на твердые сплавы, эта марка все еще удерживает свои лидирующие позиции в спросе на рынке.

Ниже перечислены некоторые изделия из сплава этих металлов и соответствующий ГОСТ к ним:

• круги горячекатанные относятся к ГОСТу под номером 2590-88;
• калиброванный прут имеет ГОСТ 7417-75;
• полосы и пруты (для изготовления этих изделий используется разновидность стали Р6М5К5) – ГОСТ 19265-73;
• круги, у которых имеется специальная отделка верхнего слоя имеют ГОСТ 14955-77.

Расшифровка маркировки, характеристики

Р – быстрорежущая. Под термином подразумевается способность разрезать материалы неоднородной плотности, вязкости без увеличения энергетических затрат.

Цифра «6» – сплав содержит 6% вольфрама: увеличение пластичности, сохранение свойств стали при высоких температурах.

М5 – 5% молибдена: высокая прочность, равномерность распределения атомов в сплаве при достижении температуры плавления, замедление окисления железа, упрощение обработки.

В зависимости от температуры и времени закаливания, твёрдость – 61-68 Hcr. Вязкость – 0,25 мДж м2.

Кроме основных элементов в состав также входят:

1. Углерод (0,8-0,9%) – твёрдость, снижение теплопроводности.
2. Кремний (0,2-0,5%) – способность выдерживать высокие температуры стойкость к агрессивным химическим соединениям.
3. Никель (0,25) – замедление окисление железа.
4. Хром (3-4%) – повышение вязкости, замедление окисления железа под воздействием влаги.
5. Марганец (0,2-0,5%) – удаляет атомы кислорода из сплава во время прокаливания, увеличивает вязкость, повышает износостойкость.

Если в сплав включены другие соединения, в маркировке присутствуют дополнительные обозначения.

Применение сплава

Положительные характеристики данного сплава помогли найти применение этой стали в домашнем обиходе. Из нее изготавливают ножи. Причем, если изделие будет правильно заточено, то оно сможет резать не только плоть животного, но металлическую тонкую пластину.

Диски из стали Р6М5

Единственным минусом такого изделия является его заточка. Но, если знать все хитрости правильной заточки, то данный инструмент станет очень полезным в быту. Такими изделиями чаще всего пользуются охотники и туристы.

Несмотря на дорогую стоимость, применение сплава для ножей стало очень популярно в быту.

У каждого мужчины в доме имеется электроинструмент, в котором, в виде вспомогательной оснастки к нему, используются сверла из этого типа стали. К разновидностям сверл, которые изготавливаются из этой стали Р5М6 относятся:

• корончатые, которые используются для гипсокартона;
• ступенчатые;
• сверла, предназначенные для камня, дерева или металла.

Из данного материала изготавливают не только сверла и ножи. Из стали Р6М5 делают резцы долбежные, ножовочные полотна, зенковки.

Особенности заточки стали

Предметы, полученные из быстрореза, подвергаются частому затуплению. А обычные круги для заточки, которые изготовлены из электрокорунда, не помогут улучшить качество заточки.

Заточка ножа из стали Р6М5

Для того, чтобы правильно заточить инструмент применяют чашечные круги и из плоского профиля. Но, обычно, такая заточка имеет свои минусы. Поэтому, чтобы качественно наточить инструмент из данного вида сплава металла применяют два захода.

• вначале делается предварительная заточка, для которой используется круг с абразивной поверхностью зерна марки 40;
• на чистовую, для которой используется зеро марки от 25 до 16.
