Рукоятка для ножа

Декор рукояти

Самодельную рукоятку на нож можно сделать уникальной – любой подходящий для такого использования материал можно задекорировать. В деле можно проявить свою фантазию и аккуратность – настоящая ручная работа. Эскиз гравировки или фото подготавливают заранее, рассчитывая по размерам рукоятки. Нанести такой узор можно на все материалы кроме наборных, но для каждого существует своя методика:

1. Выжигание рисунка подойдет для дерева, пластиков, резинопласта и композитов.
2. Гравировка более универсальна, но для такого рисунка нужен инструмент и изрядная доля усидчивости.
3. Травление подойдет только для металлических рукояток, но остальные части нужно защитить.
4. На мягких материалах разный орнамент можно вырезать столярным ножом, но такая работа сложная.

Если таких возможностей или желания нет, то рисунок делаем краской. Украсить рукоятку можно при помощи оплетки из паракорда или кожаного шнура. Простые варианты не выглядят уникально и достаточно распространены, но существуют схемы с интересными узорами, которые нужно выплетать по инструкции. Примеры оплеток, которые придадут рукояти изящества:

• узел змеи;
• турецкая голова;
• колос;
• кобра.

Совмещая несколько отдельных вариантов и цветов шнура можно получить новый красивый вид плетения. Паракорды для оплетки бывают двух и трехцветными с самого начала, что придаст узору большую глубину – нужно просто проявить фантазию и поработать руками для интересного результата. Рукоять в оплетке будет меньше скользить, а шнур может впитывать пот и другие посторонние жидкости. Некоторые умельцы выплетают интересный узор прямо на хвостовике клинка и заливают его эпоксидной смолой или делают искусственный янтарь как основу для ручки.

Сделать рукоять для ножа своими руками, от начала и до конца не сложно. Простейший способ – оплести хвостовик клинка шнуром или выточить его из деревянного бруска. Но, выбор материала зависит от общих эстетических взглядов и нужной прочности. В зависимости от методики изготовления и крепления рукоятку нужно фиксировать клеевыми составами. После сделанных работ, готовую рукоятку украшают орнаментом, обтягивают кожей или оплетают шнуром.

Форма и свойства ручки для ножа

Ни один клинок, каким бы прочным и острым он ни был, не будет выполнять свое назначение, если он оснащен плохой рукоятью. За счет ее формы и свойств достигаются балансировка, удобство и легкость использования, маневренность инструмента.

Выбор размера, формы и материала рукояти зависит и от личных предпочтений, и от национальных традиций. Например, финский нож рыболова, традиционно делался с рукоятью из карельской березы, которая не портилась от влажности и не давала ножу утонуть в воде. Но главную роль играет все же назначение инструмента.

Так, например, прямая ручка универсальна и подходит как для кухонных, так и для рыбацких ножей. Овальная форма рукояти признается более эргономичной и потому подходит прежде всего для туристических разновидностей, а также для столовых приборов – то есть используется в тех случаях, когда нужно длительное время удерживать инструмент в руке.

Рукоять конусной формы обеспечивает надежный захват и потому считается самой безопасной.

Тип крепления ручки

Существует только 2 варианта крепления ручки к лезвию – всадной («крысиный хвост») и накладной (2 половинки крепят заклепками или винтами). Вне зависимости от взятого материала учитывают особенности и формовку клинка. Если лезвие изначально произвели для всадной ручки, то его переделать под накладки можно только наварив дополнительную площадь около крепежа, а это снижает прочность. В противном случае, лишний металл просто спиливают. Из преимуществ «крысиного хвоста» указывают:

1. Визуальная привлекательность. При изготовлении рукояти своими руками из дерева или рога, ручка остается цельной снаружи, а в случае набора из нескольких пород можно добавить индивидуальности.
2. Удобство. Закрытый тип рукоятки снижает вес итогового инструмента, легко заменим, и надежно защищает ладонь владельца от электричества и контрастных температур.
3. Практичность. Всадная рукоятка может быть изготовлена в любой форме и любого размера. «Крысиный хвост» позволяет заменить ручку на любой отрезок дерева в экстренном случае.

Для рукояти из 2 накладок, лезвие подготавливают специально – расширенная часть металла, по форме полностью (в редких случаях не до конца) совпадает с ручкой. Накладки фиксируют посредством заклепок или болтов, через отверстия в самом клинке. Этот вариант более долговечный, но легко проводит ток и температуры. Изготовить накладки сложнее, но большинство охотников, туристов и рыбаков выбирают этот формат рукояти.

Внимание!

В случае складного ножа, выбора не стоит – накладная ручка простейший вариант. Иначе нужно переделывать конструкцию клинка, что снизит его прочность в целом.

Изготовление рукоятки: инструкция

Нескладной нож прост по собственной конструкции – это упрощает процесс изготовления ручки. Пример такой необходимости – готовый клинок со сломанной рукояткой. Сделать замену из подручных материалов не сложно – такой нож будет восстановлен. Можно постараться подобрать вариант по своим предпочтениям и получить хорошую рукоятку для многофункционального клинка.

Необходимые инструменты

Инструмент для изготовления рукоятки на нож своими руками подбирают исходя из материала – чаще это дерево. Для обработки пиломатериалов можно использовать электрические деревообрабатывающие станки, стамески, напильники. Если выбор остановлен на металле, то нужен другой вспомогательный инструмент – тиски, абразивные камни, дрель или слесарный станок. Список меняют в соответствии, но есть общий принцип – на начало работ подготавливают все доступное для обработки.

Требования к размерам и форме

Минимальная длина нормальной рукояти для ножа, к примеру – охотничьего, составляет от 11 см до 13 см – есть зависимость от ширины ладони владельца. Форму задают в зависимости от целей, опираясь на принцип более удобного варианта. В случае охотничьего инструмента чаще предпочитают сделать выпуклую рукоятку

Если нужна большая надежность при работе, то обращают внимание на необходимость расширения на конце и расположения крепления для темляка

Этапы изготовления ножа своими руками

Если предполагается делать серьёзный нож, то и сталь для него следует брать качественную легированную высокоуглеродистую.

Выбор стали заготовки для ножа

При выборе отечественной марки стали для самодельного ножа учитывают много противоречащих друг другу условий. Наиболее популярные в России марки стали для массовых ножей 65Х13, 50Х14МФ. Для оружия и охотничьих изделий применяют 9ХС и 95Х18. Кухонные инструменты делают из стали 40Х12. Ножи легко правятся мусатом. Сталь марки 45Х13 применяется для изготовления туристических ножей, так как устойчива к коррозии.  Очень популярная при изготовлении самоделок недорогая сталь марки ШХ15СГ. Расшифровывается марка так: Буква «Ш» обозначает в марке, что это шарикоподшипниковая сталь, «Х15» – указывает на содержание хрома и его количество (примерно 1,5%), а буквенное обозначение «СГ» – указывает на содержание легирующих элементов кремния и марганца (примерно 0,34% и 0,4%).

Существует много аналогичных зарубежных марок стали.

Как делают ножи

Любой нож, даже самый простой, состоит из нескольких деталей. А в складном изделии их полтора десятка. Желательно иметь доступ к простейшим станкам – точилу с электроприводом, ленточному шлифовальному, сверлильному станку, к высокотемпературной электропечи для термообработки металла.

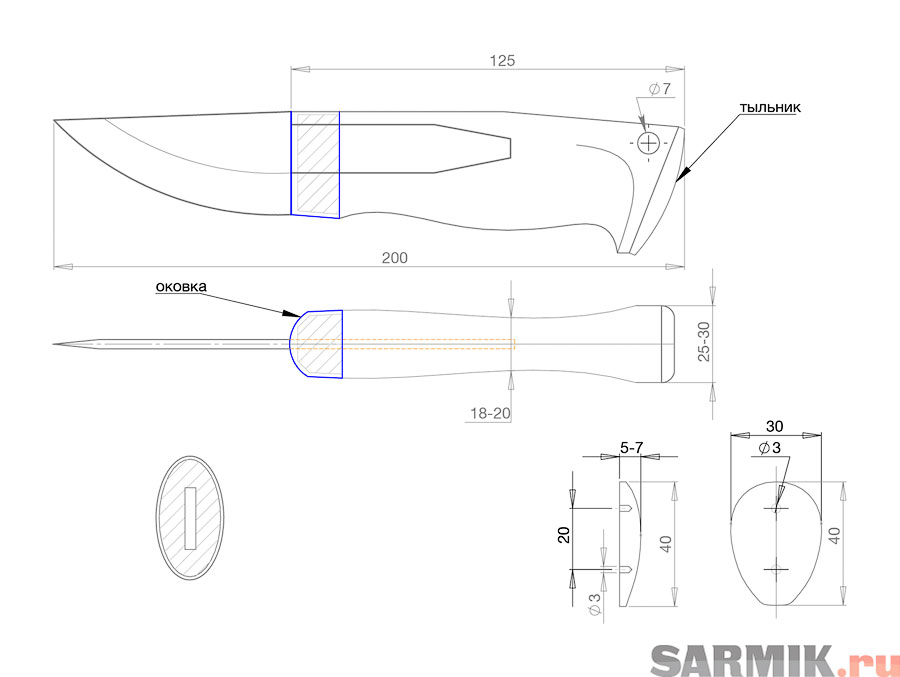

Каждую деталь надо делать в соответствии с чертежом, иначе при сборке их невозможно будет совместить. Весь процесс изготовления ножа разбивается на последовательные этапы.

Нож и его составляющиеФОТО: warbook.clubДетали, из которых состоит складной ножФОТО: clubsamodelok.ru

Как сделать клинок

Первым делом надо изготовить лезвие ножа, другое его название «клинок». Технология изготовления определяется тем, из чего эта деталь будет делаться. Как правило, все заготовки имеют высокую твёрдость, затрудняющую обработку. Закалённый металл следует «отпустить». Это операция термообработки, заключающаяся в нагреве заготовки примерно до 200ºС и выдержке в течение часа при этой температуре. Нагрев можно проводить на кухне в духовке, остывать деталь должна вместе с плитой.

Следующий этап – формирование будущего клинка. Если заготовка толстая и неудобной формы (например, из напильника), то её надо подвергнуть ковке. Если сталь не очень толстая листовая, то её можно обрезать или обточить на обдирочном наждаке.

В подготовленной болванке будущего клинка надо в соответствии с чертежом просверлить отверстия, сквозь которые пройдут заклёпки для крепления рукоятки.

Теперь заготовку можно немного облагородить – снять заусенцы, начать формировать скосы для будущего острия. Толщина лезвия и форма скосов определяют режущие и прочностные свойства готового ножа.

Если заготовка удовлетворяет мастера, то можно провести закалку. Строго по науке температура нагрева под закалку определяется по справочнику для каждой марки стали. Это примерно 800ºС. В кустарных условиях можно использовать магнит в качестве индикатора. Как только металл потеряет свои магнитные свойства, значит, он готов к закалке, т.е. резкому опусканию в холодную воду, а ещё лучше в ёмкость с машинным маслом.

После закалки опять проводится отпуск металла. Эта процедура придаёт материалу необходимые свойства упругости и гибкости.

И заключительный этап работы с клинком – это его очистка, заточка и полировка.

Статья по теме:

Как сделать ручку для ножа

Изготовление ручки для ножа – процесс творческий. Здесь надо проявить художественный вкус, фантазию и не забыть про здравый смысл. Рукоятка ножа должна удобно ложиться в руку.

Материал для рукоятки может быть любой, мастер выбирает из того, что ему доступно. Изготовление так же идёт поэтапно. Сначала формуются заготовки двух половинок, затем сверлятся сквозные отверстия, совпадающие с теми, что проделаны на клинке. Детали рукоятки прикладываются к ножу. Можно перед этим смазать их эпоксидным клеем. В отверстия вставляются штифты и расклёпываются. Заключительный этап – ручка проходит чистовую обработку и полируется.

Выбор древесины для топорища

При выборе материала отдают предпочтение твёрдым породам:

• дубу;
• ясеню;
• клёну;
• акации;
• берёзе.

Чаще всего в основе шаблонов – берёза. 80 см – необходимая длина, чтобы выточить рукоять. Ширина обхвата дерева варьируется в пределах 40 – 60 см. При меньшем значении волокна будут ненадёжными и рукоять быстро поломается. При слишком широком стволе можно получить трухлявый материал.

Древесину тщательно просушивают, чтобы головка топора не расшаталась. Заготавливают дерево за год до производства ручки. Дуб сохнет в течение 3 или 4 лет.

Важно, чтобы помещение проветривалось. В противном случае образуется плесень и начинается процесс гниения

Кленовая порода

Канадский клён выглядит красиво. Топорище из такого материала легко отполировать и просушить. Текстура отличается:

• твёрдостью;
• прочностью;
• упругостью.

Рукоять для топора из клёна – отличное решение.

Топорище из клена.

Дерево Ятоба

Древесина ятоба.

Повышенная ударопрочность делает эту породу незаменимой в изготовлении рукоятей не только для топоров, но и для ножей. Древесина более прочная, чем у дуба. Отличается:

• твёрдостью;
• вязкостью.

Ятоба поддаётся хорошо обработке. Порода считается одной из самых дорогих и красивых. Подходит тем мастерам, для которых важен внешний вид.

Гикориевое дерево

Из него изготавливают ручки для:

• топора;
• ножа;
• молотка.

Дерево упругое и долговечное.

В нашей стране не особо используется. Это связано с высокой стоимостью.

• Канада;
• Северная Америка.

Дубовые и буковые деревья

Эти породы объединяет:

• лёгкая обработка;
• недорогая стоимость.

К минусам дубового топорища можно отнести:

• тяжелый вес;
• сильную сушку руки при работе.

Увеличивая длину ручки дубовой, амортизируют силу трения. Более короткую ручку легче вырезать из бруса цельного. Каждая форма ручки для топора имеет свои отличия.

Пористая текстура бука отличается ровной и красивой поверхностью. Её легко резать. Однако эта порода неустойчива к впитыванию влаги. Дерево нуждается в двойной пропитке маслом. Таким образом, уменьшается гигроскопичность.

Заготовка для топорища.

Берёза

Для производства качественной ручки это идеальный вариант. Единственный недостаток заключается в длительной сушке. Минимальный срок – 1 год, максимальный – 2 года. Берёза обладает гигроскопичностью. В тоже время из неё легко вырезают лекало. Дешевый материал часто используют для изготовления рукоятей самодельных.

Топорище из березы.

Делаем ручки из кожи для сумки-портфеля

В этом мастер-классе я хочу показать один из многих способов изготовления ручек из кожи. Сразу хочу оговориться, что данный способ не претендует быть единственно правильным.

Итак, для сумки-портфеля нужно изготовить прочные ручки из кожи. Для этого нам понадобятся следующие материалы и инструменты:

Материалы: — кожа натуральная КРС ( в моем случае это шорно-седельная кожа); — кожподклад (свиной); — шнур синтетический диаметром 5-6 мм; — обувная самоклеющаяся лента шириной 15мм; — клей монтажный (Полихлоропреновый клей типа SAR 30E).

Инструменты: — нож для резки кожи; — ручка (стержень) для рисования по коже; — гладилка; — борд; — ножницы; — металлическая линейка; — фен прмышленный; — зажигалка; — швейная машина (в моем случае это SunStar KM-560, заправленная обувной ниткой №20/3).

1. Вырезаем полоски из кожи нужной длины и ширины. Ширина полосы подбирается в зависимости от толщины шнура и самой кожи.

Делаем разметку.

При помощи ножа делаем обрезку по разметке.

2. По центру заготовок промазываем клеем и приклеиваем обувную ленту (лично я это делаю для снижения риска растяжения кожи).

3. После этого на внутренней стороне заготовок ставим ручкой риски для шнура, отрезаем шнур нужной длины, концы подпаливаем при помощи зажигалки. Наносим клей между рисками и даем немного подсохнуть.

Через минут 5-6 прикладываем отрезки шнура между рисками и прижимаем пальцами. После этого греем (подсушиваем) термо-феном.

4. Дальше делаем «латки» из кожподклада и клеим их с изнаночной стороны, после чего разглаживаем, сушим и обрезаем по форме заготовки.

5. Промазываем клеем внутренние стороны заготовок клеем (примерно по уровню шнуров), даем клею впитаться. После этого наносим еще один слой клея, ждем 5-6 минут и сгибаем заготовку вокруг шнура. Стараемся чтобы торцы были вровень друг с другом. Крайние точки можно поджать прищепками, для формирования профиля ручки можно использовать борд. Опять греем феном для лучшего высыхания клея. Выполняем отстрочку на швейной машине. Хвостики нитки заправляем , отрезаем и подпаливаем. В общем то все — ручки готовы!

Дальше каждый решает сам — в каком окончательном виде эти ручки будут. Я имею в виду окончательную обработку поверхности и открытых срезов кожи. В моем случае, открытые срезы были прокрашены краской для уреза кожи (пр-ва Италия), поверхность обработана бальзамом для кожи, после чего, ручки были установлены там — где их место.

Всем спасибо за внимание!

Формы рукояток

Конструкция каждого ножа, от охотничьего до столярного инструмента проста – лезвия и рукоятка. Остальные детали – выкидной механизм и украшения, не являются главными и не присутствуют в каждом инструменте

Покупая большинство обращает внимание на качество клинка, но не все задумываются об удобстве ручки. Форма рукоятки, часто указывает на область использования, и она должна хорошо лежать в руке:

1. Прямая – такие ручки больше распространены на самых дешевых кухонных ножах. Кисть устает от длительного применения и при использовании не по прямому назначению.
2. Овальная – такую форму ручки причисляют к самым удобным и применяют для производства охотничьих и столовых ножей. Инструмент проще держать долго в ладони.
3. Конусная – рукоять имеет сужение в ближней к лезвию или к краю стороне. Более распространен второй вариант – рука меньше устает и реже соскальзывает с инструмента.

Кожа

Принцип изготовления у кожаной рукояти такой же, как и в предыдущем случае: слои материала вырезаются и спрессовываются вместе, что делает его плотным и очень прочным. Кожаная рукоять хорошо лежит в руке. Более того, после приобретения ножа ее можно подогнать под анатомию своего хвата.

Кожаные наборные рукояти не скользят в руке, но быстро пропитываются посторонними запахами

Правда, из-за трудности в уходе это не самые популярные рукояти – их довольно трудно отмывать, а соленая морская вода и другие агрессивные жидкости губительно действуют на них. К сожалению, в условиях теплого и влажного климата подобные рукояти без регулярного ухода быстро приходят в негодность.

Описание рабочего процесса

Перед началом проведения работ необходимо определить, какой тип ручки будет использован в этом случае, есть два основных варианта.

Виды рукояток

Тут все довольно просто:

Варианты всадного типа используются для клинков с узким хвостовиком. Как понятно из названия, сборка заключается в закреплении клинка в полости, которая делается в торце ручки. Плюсом подобных решений является то, что рукоятка получается цельной без каких-либо соединений.

Всадные ручки используются в основном для ножей с небольшими клинками

Накладные варианты применяются для клинков с широкими хвостовиками, это более распространенный вариант, который отличается тем, что ручка состоит из двух половинок, которые нужно идеально совместить друг с другом для обеспечения наилучшего комфорта использования.

Сборка изделий

Работы проводятся по-разному в зависимости от типа хвостовика, первым мы рассмотрим всадной вариант:

Берется заготовка и ей придается определенная форма, делается это с помощью любых подручных средств – ножовки, электролобзика, резцов и других приспособлений. Когда получится грубый вариант, его нужно довести до идеала с помощью наждачной бумаги, но можно использовать и шлифовальный станок по дереву.

Готовая ручка должна быть идеально гладкой

• Далее в торце сверлится отверстие, глубина которого должна равняться длине хвостовика на клинке. Если требуется расширить отверстие, то это делается с помощью надфиля. В итоге хвостовик должен свободно садиться на ручку.
• Теперь рассмотрим, как и чем пропитать деревянную ручку ножа, для этого делается водяная баня, т.е. в большую кастрюлю с водой ставится маленькая, в которую наливается льняное масло. В него опускается ручка и держится там до тех пор, пока из материала не перестанет выделяться воздух, после этого элементы вынимаются, протираются и оставляются для просушки и остывания на пару часов.

Некоторые пропитывают ручки после сборки, но лучше сделать это заранее

После высыхания ручки нужно приготовить эпоксидную смолу (инструкция расскажет, как сделать это правильно). Состав перемешивается с мелкими древесными опилками и этой смесью заполняется подготовленная полость, после чего в нее вставляется лезвие. Не забудьте проконтролировать его ровное расположение, после чего оставьте изделие на сутки, затем можно пользоваться ножом.

После застывания эпоксидки конструкция сможет выдержать даже значительные нагрузки

Накладные варианты делаются немного по-другому:

• Заготовка разрезается вдоль на две половинки, чтобы проделать это работу своими руками, вам потребуется закрепить дерево в тисках, чтобы вы могли точно контролировать рабочий процесс. Половинки доводятся до идеального состояния так же, как и описано выше. Для этого используются любые удобные вам инструменты и приспособления, поверхность доводится до идеала с помощью наждачной бумаги.
• Далее необходимо просверлить отверстия под заклепки, для этого ручка надежно прикрепляется к хвостовику и производится сверление сразу через все элементы, так вы гарантированно получите идеально совмещенные отверстия.
• После этого надо сделать заготовки для заклепок, их диаметр должен совпадать с отверстиями, а длина должна быть равна толщине всех элементов.
• Процесс пропитки маслом описан выше, можно делать это после сборки, но лучше проделать это заранее, чтобы элементы были максимально качественно обработаны со всех сторон.

Чем пропитать ручку ножа из дерева, решаете вы, это может быть льняное или конопляное масло, а также другие составы

• Готовится эпоксидная смола, ей смазываются внутренние части половинок ручки, металлический хвостовик, а также заклепки. Все элементы собираются в единое целое, после чего обертываются в кусок резины и обматываются скотчем для плотной фиксации.
• Через сутки изделие осматривается, при необходимости излишки эпоксидки зачищаются. Обработку маслом можно повторить, если поверхность пришлось зачищать сильно.

Готовое изделие не уступит по надежности и качеству заводским вариантам, при этом цена получится намного ниже

Виды ножей

Важно понимать, что каждый нож приспособлен для определенной сферы. Мясник, рыбак или охотник, будут пользоваться совершенно разными инструментами

Поэтому при выборе чертежа стоит сперва определиться с целью использования.

Также необходимо уделить внимание размерам, чтобы инструмент был удобен в использовании своему хозяину. Можно позаимствовать какую-то часть с чертежа или целый элемент

Чертежи помогут воплотить в реальность задумку и сделать вас счастливым обладателем нового ножа и вызывать восторг у друзей и знакомых. По сфере применения они делятся на несколько категорий:

• метательные;
• туристические;
• охотничьи;
• рыбацкие;

Для любителей метать ножи, одного будет мало, а покупка комплекта может обойтись достаточно дорого. Поэтому каждый может попробовать изготовить самостоятельно. Опишем несколько примеров, которые пользуются популярностью.

Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти.

Метательный нож «Овод» , рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния.

Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок.

Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

Как пользоваться чертежами

Первым делом необходимо распечатать эскиз на картон или плотную бумагу. Масштаб чертежа и ножа должен быть один к одному.

Если заготовку будет делать другой человек, следует подробно изложить все требования и указать размеры на чертеже. Выстричь трафарет и прислонить к листу металла, обвести его кернером или маркером. Заготовку вырезать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Основные операции по изготовлению ножей

Перед началом создания лезвия и рукоятки по чертежу, стоит подготовить все необходимые материалы. Лезвие изготавливают из инструментальных сталей, например, сталь Р6М5, отличающуюся хорошей твердостью.

Лезвие из такой стали долго не будет стачиваться. Также можно использовать некоторые углеродистые стали или материал из рессоры автомобиля, не подвергшейся коррозии.

Рукоять выполняют чаще всего из дерева, которое мало усыхает и обладает достаточной прочностью. Подойдут для этого:

• береза;
• дуб;
• орех;
• железное дерево;
• вереск и др.
