Виды передач механического движения

Основные показатели для выбора механических передач

Выбор типа передачи — сложная конструкторская задача. Нужно подобрать вид и спроектировать механизм, наиболее полно удовлетворяющий техническим требованиям, сформулированным для данного узла.

При выборе конструктор сопоставляет следующие основные факторы:

  • опыт предшествующих аналогичных конструкций;
  • мощность и момент на валу ;
  • число оборотов на входе и на выходе;
  • требуемый К.П.Д.;
  • массогабаритные характеристики;
  • доступность регулировок;
  • плановый эксплуатационный ресурс;
  • себестоимость производства;
  • стоимость обслуживания.

При высоких передаваемых мощностях обычно выбирают многопоточный зубчатый вид. При необходимости регулировки числа оборотов в широком диапазоне разумно будет выбрать клиноременной вариатор. Конечное решение остается за конструктором.

Основные показатели для выбора механических передач

Выбор типа передачи — сложная конструкторская задача. Нужно подобрать вид и спроектировать механизм, наиболее полно удовлетворяющий техническим требованиям, сформулированным для данного узла.

При выборе конструктор сопоставляет следующие основные факторы:

  • опыт предшествующих аналогичных конструкций;
  • мощность и момент на валу ;
  • число оборотов на входе и на выходе;
  • требуемый К.П.Д.;
  • массогабаритные характеристики;
  • доступность регулировок;
  • плановый эксплуатационный ресурс;
  • себестоимость производства;
  • стоимость обслуживания.

При высоких передаваемых мощностях обычно выбирают многопоточный зубчатый вид. При необходимости регулировки числа оборотов в широком диапазоне разумно будет выбрать клиноременной вариатор. Конечное решение остается за конструктором.

Информация для рыбаков

Угловой переходник на шуруповерт предназначен не только для закручивания саморезов и винтов, но и широко применяется рыбаками. Адаптер для ледоруба под шуруповерт помогает в бурении «лунок».

Использование насадки, которая позволяет вращать ледоруб шуруповертом, дает любителю рыбной охоты следующие преимущества:

  • несложное бурение льда;
  • достаточное количество лунок за небольшой отрезок времени;
  • при разрядке шуруповерта, ледорубом можно управлять вручную;
  • незначительный шум;
  • переходник для ледоруба под шуруповерт компактен и удобен.

Основное назначение устройства заключается в передаче вращений с электроприбора на ледоруб. Большинство современных переходников оснащено специальной ручкой для надёжного удерживания инструмента. Конструкция у адаптеров разная, самый простой представляет собой втулку, выполненную из металла. При более усложненной конструкции переходник одним концом прикрепляется к шнековой части бура, а другим – к патрону.

Установить адаптер для ледоруба под шуруповерт не составит особого труда:

  • откручиваем болт, который соединяет обе части бура;
  • на месте «верхушки» бура монтируем адаптер;
  • шестигранный хвостовик фиксируется в патрон шуруповерта.

Некоторые недостатки адаптеров для ледорубов под шуруповерт все-таки присутствуют. Для продолжительной и продуктивной работы инструмента необходим мощный заряд. Как правило, для бурения льда используют шуруповерты 18 вольт и вращающимся моментом до 70 нм. К сожалению, не все аккумуляторы работают исправно при низких температурах. Необходимо позаботиться о дополнительных батареях, которые следует держать в тепле. Рыбакам нужен более мощный инструмент, который стоит немалых затрат.

Выходом из ситуации послужит использование переходника с редуктором (комплект из шестеренок, которые расположены в картере, предназначен для регулировки скорости вращения валов). Этот элемент позволит использовать для процесса бурения недорогой шуроповерт. Редуктор возьмет на себя часть нагрузки с патрона и механизма инструмента, а также поможет сэкономить заряд аккумулятора прибора.

О том, как сделать адаптер ледобура под шуруповерт, смотрите в следующем видео.

Let’s block ads! (Why?)

Материалы для изготовления

Основной материал для изготовления колёсных пар — это сталь. Шестерня должна иметь более высокие прочностные характеристики, поэтому колёса часто изготавливают из разных материалов и подвергают разной термической или химико-термической обработке. Шестерни, изготовленные из легированной стали, подвергают поверхностному упрочнению методом азотирования, цементации или цианирования. Для углеродистых сталей используется поверхностная закалка.

Зубья должны обладать высокой поверхностной прочностью, а также более мягкой и вязкой сердцевиной. Это предохранит их от излома и износа поверхности. Колёсные пары тихоходных машин могут быть изготовлены из чугуна. В различных производствах применяются также бронза, латунь и различные пластики.

Реечная и ременная зубчатая передача

Реечная передача преобразует вращательное движение в поступательное. Одно из зубчатых колес пары как бы развернуто в линию и представляет собой зубчатую рейку. Такой способ используется в рулевом управлений автомобиля, в других исполнительных механизмах.

Она состоит из двух закрепленных на входном и выходном валу колес-шкивов, охваченных кольцевым приводным ремнем. Вращение передается за счет сил трения, возникающих на шкивах.

Плоские и круглые ремни используются при небольших нагрузках. Широкое распространение получил ремень в форме клина, шкив при этом выполняется со щечками, и зацепление осуществляется одной нижней и двумя боковыми поверхностями ремня.

Ремни также снабжаются зубчатыми фрагментами. Поликлиновые передачи широко применяются в современных автомобильных и мотоциклетных вариаторах. Они позволяют передавать значительный крутящий момент и плавно регулировать скорость вращения ведомого вала.

Особенности зубчатого механизма

Такие механизмы предназначены для того, чтобы передавать вращение от одного зубчатого колеса к другому, используя зацепление зубцов. У них относительно малые потери на трение по сравнению с фрикционами, поскольку плотный прижим колесной пары друг к другу не нужен.

Пара шестерен преобразует скорость вращения вала обратно пропорционально соотношению числа зубцов. Это соотношение называют передаточным числом. Так, колесо с пятью зубьями будет вращаться в 4 раза быстрее, чем состоящее с ним в зацеплении 20-зубое колесо. Крутящий момент в такой паре уменьшится также в 4 раза. Это свойство используют для создания редукторов, понижающих скорость вращения с возрастанием крутящего момента (или наоборот).

Если необходимо получить большое передаточное число, то одной пары шестерен может быть недостаточно: редуктор получится очень больших размеров. Тогда применяют несколько последовательных пар шестерен, каждую с относительно небольшим передаточным числом. Характерным примером такого вида является автомобильная коробка передач или механические часы.

Зубчатый механизм способен также изменять направление вращения приводного вала. Если оси лежат в одной плоскости — применяют конические шестерни, если в разных- то передачу червячного или планетарного вида.

Планетарный зубчатый механизм

Для реализации движение с определенным периодом на одной из шестерен оставляют один (или несколько) зубец. Тогда вторичный вал будет перемещаться на заданный угол только каждый полный оборот ведущего вала.

Если развернуть одну из шестерен на плоскость – получится зубчатая рейка. Такая пара может преобразовывать вращательное движение в прямолинейное.

Устройство МКПП

Величина крутящего момента, передаваемого от двигателя приводному валу, должна соответствовать условиям движения. Для ее изменения и служит механическая коробка передач, внутри корпуса которой находятся валы с шестернями. Принцип работы коробки передач прост: изменение величины передаваемого крутящего момента происходит ступенчато посредством перемены пар шестерен, находящихся в зацеплении.

Механическая коробка передач состоит из следующих частей:

  • картер КПП — корпус, в котором расположены детали;
  • первичный вал — ведущий, на который передается крутящий момент от двигателя;
  • вторичный вал – ведомый;
  • промежуточный вал;
  • шестерни;
  • промежуточная шестерня заднего хода;
  • синхронизаторы;
  • механизм переключения.

Устройство агрегатов для переднеприводных и заднеприводных машин различно. Это связано с расположением двигателя. Мотор в переднеприводных автомобилях расположен поперек продольной оси. Такое положение требует от КПП компактности. Достигается это использованием конструкции с двумя валами. Задне- и полноприводные автомобили имеют продольно расположенный силовой агрегат, что позволяет использовать в конструкции коробки три вала.

Шестерни, расположенные на валах механической КПП, имеют разный диаметр и число зубьев. За счет этого меняется передаваемый крутящий момент. Если диаметр и число зубьев ведущей шестерни меньше, чем у ведомой, то момент увеличивается, если наоборот — то уменьшается. Соотношение количества зубьев ведомой и ведущей шестерни называется передаточным числом. Чем оно больше, тем с меньшей скоростью вращается ведомая шестерня. В трехвальных МКПП одна из передач имеет соотношение 1:1. В этом случае момент, передаваемый от двигателя, не изменяется. Как правило, такое передаточное число соответствует четвертой передаче.

Для получения заднего хода в зацепление входят три шестерни. Нечетное количество шестерен заставляет вторичный вал изменить направление вращение на противоположное.

Современные МКПП легкового автомобиля могут иметь от четырех до семи передач. В коробках грузовых автомобилей применяются дополнительные устройства: делители и демультипликаторы, которые позволяют добиться количества передач, выражаемого двузначными числами.

Типы передач для поступательного движения

Встречается довольно большое количество различных устройств, которые могут применяться для преобразования передаваемого усилия. Большое распространение получили следующие варианты:

  1. Кривошипно-шатунные может применяться для преобразования вращения в возвратно-поступательное движение и наоборот. В качестве основных элементов применяется кривошипный вал, ползун, шатун и специальный элемент кривошипа. Для расчета момента и других параметров могут использоваться различные формулы. В качестве основного элемента также могут использовать коленчатый вал, который имеет одну или несколько ступеней. Они получили весьма широкое распространение, к примеру, двигатели или насосы, сельскохозяйственная техника. При изготовлении основных деталей, как правило, применяется сталь с высокой коррозионной стойкостью.
  2. Кулисные конструкции получили весьма широкое распространение, так как усилие передается без шатуна. В подобном случае ползун напоминает кулису, в которой делается специальное отверстие. На момент вращения кривошипного вала кулиса двигается вправо и налево. В некоторых случаях вместе кулисы применяется стержень с насаженной втулкой. Для обеспечения контакта применяется прижимная пружина. Существенно повысить качество работы устройства можно за счет установки ролика на конце устройства.
  3. Кулачковые варианты исполнения применяются для преобразования вращательного перемещения в возвратно-поступательное. Основным элементом конструкции можно назвать кулачки, а также стержень, криволинейный диск. Для направления положения стержня устанавливается втулка, которая характеризуется весьма высокой точностью позиционирования. Снизить степень трения поверхности можно за счет ролика. В некоторых случаях вместо стержня устанавливается касающийся рычаг. Основные параметры могут быть рассчитаны самостоятельно. Механизм возвратно-поступательного движения рассматриваемого типа применяется в самых различных случаях, к примеру, в механизированном оборудовании.
  4. Шарнирно-рычажные устройства устанавливаются в том случае, если нужно сменить направление движение в какой-либо части устройства. Примером можно назвать ситуация, когда вертикальное перемещение следует перенаправлять в горизонтальное. Кроме этого, в некоторых случаях нужно провести увеличение или уменьшение хода.

Приведенная выше информация указывает на то, что встречается просто огромное количество различных вариантов исполнения механизмов. Выбор проводится по самым различным критериям, которые должны учитываться.

Виды приводных ремней

Видов ремней достаточно много, так как используются они в разных условиях. Где-то нужно передать очень большую мощность так, чтобы ремень не порвался и не растянулся. Где-то ремень не должен проскальзывать. Где-то ремень должен крутиться очень-очень быстро и мало изнашиваться со временем. А где-то нужно передать вращение на большое расстояние и под углом.

Очень распространенная классификация ремней – по поперечному сечению или форме. Основные виды: 1 — плоские ремни, 2 – клиновые ремни, 3 – ремни круглого сечения (пассики), 4 – многоручьевые ремни (или поликлиновые), 5 – зубчатые ремни.

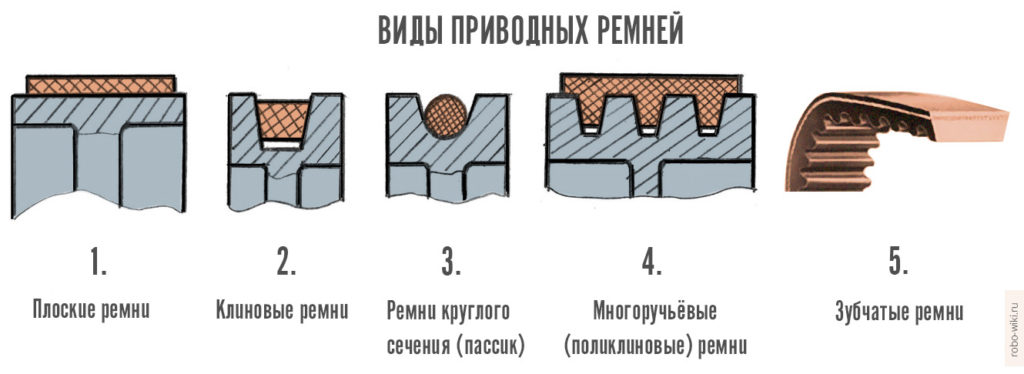

Рис. 12. Виды приводных ремней

В крупной промышленной технике самые распространенные ремни – клиновые и поликлиновые. Они достаточно толстые по сечению и имеют увеличенную за счет боковой поверхности площадь сцепления со шкивами.

В небольших электронных устройствах чаще используются плоские ремни и пассики (ремни с круглым сечением).

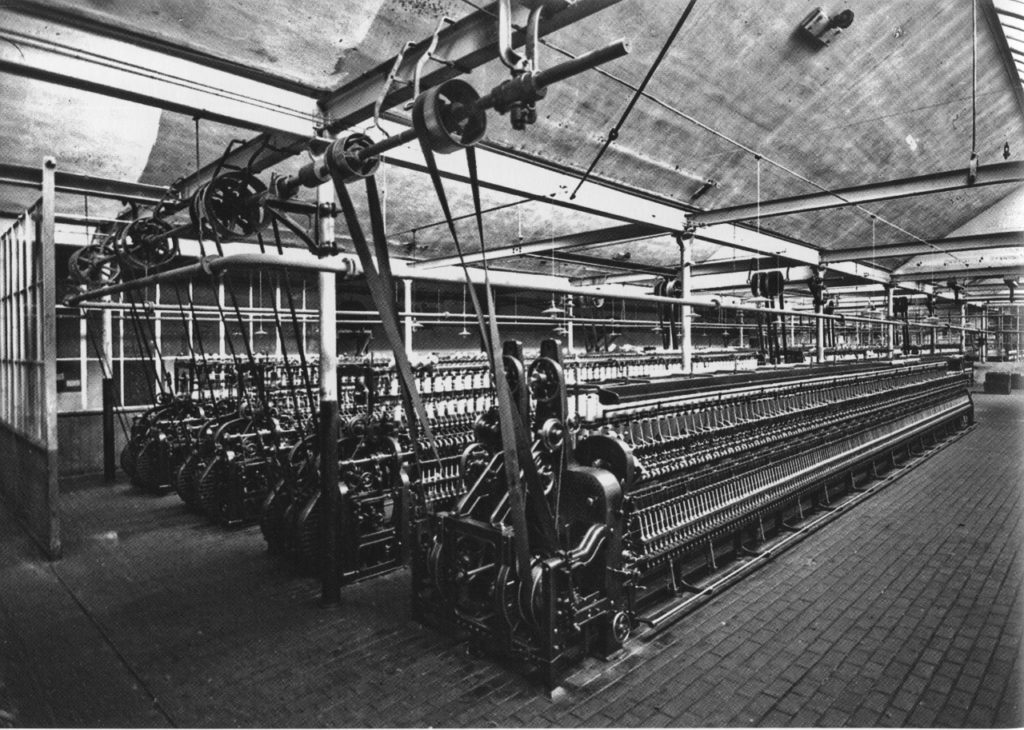

Рис. 13. Четыре прядильные машины приводятся в движение от плоских приводных ремней с линейного вала. Лейпциг , Германия, около 1925 года

Плоские ремни широко использовались в 19-м и начале 20 века на фабриках для передачи движения на несколько машин с одного линейного вала (англ. line shaft). Они широко применялись и применяются в лесопильных станках, молотилках, электрогенераторах.

В станках с ЧПУ (3D-принтерах, плоттерах, лазерных станках) используются зубчатые ремни, так-так они сохраняют постоянное передаточное отношение и не проскальзывают.

Общее определение

Наглядный пример изменения числа оборотов проще всего наблюдать на простом велосипеде. Человек медленно крутит педали. Колесо вращается значительно быстрее. Изменение количества оборотов происходит за счет 2 звездочек, соединенных в цепь. Когда большая, вращающаяся вместе с педалями, делает один оборот, маленькая, стоящая на задней ступице, прокручивается несколько раз.

Передачи с крутящим моментом

В механизмах используют несколько видов передач, изменяющих крутящий момент. Они имеют свои особенности, положительные качества и недостатки. Наиболее распространенные передачи:

Ременная передача самая простая в исполнении. Используется при создании самодельных станков, в станочном оборудование для изменения скорости вращения рабочего узла, в автомобилях.

Ремень натягивается между 2 шкивами и передает вращение от ведущего в ведомому. Производительность низкая, поскольку ремень скользит по гладкой поверхности. Благодаря этому, ременной узел является самым безопасным способом передавать вращение. При перегрузке происходит проскальзывание ремня, и остановка ведомого вала.

Передаваемое количество оборотов зависит от диаметра шкивов и коэффициента сцепления. Направление вращения не меняется.

На ремне имеются выступы, на шестерне зубчики. Такой тип ремня расположен под капотом автомобиля и связывает звездочки на осях коленвала и карбюратора. При перегрузе ремень рвется, так как это самая дешевая деталь узла.

Цепная состоит из звездочек и цепи с роликами. Передающееся число оборотов, усилие и направление вращения не меняются. Цепные передачи широко применяются в транспортных механизмах, на конвейерах.

Характеристика зубчатой передачи

В зубчатой передаче ведущая и ведомая детали взаимодействуют непосредственно, за счет зацепления зубьев. Основное правило работы такого узла – модули должны быть одинаковыми. В противном случае механизм заклинит. Отсюда следует, что диаметры увеличиваются в прямой зависимости от количества зубьев. Одни значения можно в расчетах заменить другими.

Например, между осями или точками на эвольвенте по средней линии Размер модуля состоит из ширины зуба и промежутка между ними. Измерять модуль лучше в точке пересечения линии основания и оси зубца. Чем меньше радиус, тем сильнее искажается промежуток между зубьями по наружному диаметру, он увеличивается к вершине от номинального размера. Идеальные формы эвольвенты практически могут быть только на рейке. Теоретически на колесе с максимально бесконечным радиусом.

Деталь с меньшим количеством зубьев называют шестерней. Обычно она ведущая, передает крутящий момент от двигателя.

Зубчатое колесо имеет больший диаметр и в паре ведомое. Оно соединено с рабочим узлом. Например, передает вращение с необходимой скоростью на колеса автомобиля, шпиндель станка.

Обычно посредством зубчатой передачи уменьшается количество оборотов и увеличивается мощность. Если в паре деталь, имеющая больший диаметр, ведущая, на выходе шестерня имеет большее количество оборотов, вращается быстрее, но мощность механизма падает. Такие передачи называют понижающими.

Зачем нужна паразитка

При взаимодействии шестерни и колеса происходит изменение сразу нескольких величин:

  • количества оборотов;
  • мощности;
  • направление вращения.

Только в планетарных узлах с нарезкой зубьев по внутреннему диаметру венца сохраняется направление вращения. При наружном зацеплении ставится две одинаковые шестерни подряд. Их взаимодействие не меняет ничего, кроме направления движения. В этом случае обе зубчатые детали называются шестернями, колеса нет. Вторая, промежуточная, получила название «паразитка», поскольку в вычислениях не участвует, меняет только знак.

Виды зубчатых соединений

Зубчатое зацепление может иметь различную форму зуба на деталях. Это зависит от исходной нагрузки и расположения осей сопрягаемых деталей. Различают виды зубчатых подвижных соединений:

Самое распространенное и простое в исполнении прямозубое зацепление. Наружная поверхность зуба цилиндрическая. Расположение осей шестерни и колеса параллельное. Зуб расположен под прямым углом к торцу детали.

§ 13. Элементы машиноведения. Составные части машин

Вы уже знаете из 5 класса, что машина — это устройство, предназначенное для выполнения какой-либо работы путём преобразования одного вида энергии в другой. Важнейшая особенность каждой машины — наличие трёх основных частей: двигателя, передаточного механизма и рабочего (исполнительного) органа.

Например, в автомобиле есть двигатель внутреннего сгорания, в котором энергия топлива превращается в энергию движения. Рабочими органами являются ведущие колёса автомобиля, а между двигателем и колёсами расположены передаточные механизмы.

Для управления работой любой машины существуют устройства управления: рычаги, педали, кнопки. Некоторыми машинами управляют автоматические устройства, сигналы которым поступают с компьютера.

В 5 классе вы изучали некоторые механизмы передачи движения — винтовой и фрикционный механизмы, а также ремённую передачу. Мы рассмотрим ещё несколько механизмов передачи движения, являющихся составными частями машин: цепной, зубчатый, реечный (табл. 9).

Таблица 9

Виды механизмов (передач)

Цепной механизм передачи движения имеется у велосипеда. Он состоит из цепи и двух звёздочек.

Зубчатый механизм (зубчатая передача) есть у ручной дрели. Механизм состоит из двух зубчатых колёс, которые вращаются в разных направлениях. Меньшее из двух находящихся в зацеплении колёс называют шестернёй. Зубчатые колёса могут быть цилиндрическими или коническими (как у дрели).

В реечном механьише при вращении зубчатого колеса 1 рейка 2 перемещается поступательно, и наоборот, при поступательном движении рейки 2 колесо 1 вращается. Например, в настольном сверлильном станке при повороте рукоятки подачи (с закреплённым на ней зубчатым колесом) шпиндель со сверлом (связанный с рейкой) движется поступательно.

В механизме, состоящем из двух звеньев (зубчатых колёс, звёздочек и др.), одно звено является ведущим, а другое ведомым. Ведущее звено передаёт движение ведомому звену. Например, звёздочка цепной передачи велосипеда, которую вы вращаете педалями, является ведущей, а звёздочка, которая закреплена на оси заднего колеса, ведомой.

Отношение диаметра ведомого колеса к диаметру ведущего называют передаточным отношением i:

где D1 — диаметр ведущего колеса;

D2 — диаметр ведомого колеса.

Шестерни зубчатой передачи, звёздочки цепной передачи, шкивы ремённой передачи обычно насаживают на валы. Для их надёжного закрепления на валу и передачи вращательного движения применяют шпоночное соединение (рис. 57, а). В шпоночном соединении в валу вырезают шпоночный паз, в который помещают шпонку — небольшой металлический брусок. Возвышающаяся над поверхностью вала часть шпонки входит в паз, прорезанный в шестерне, шкиве или звёздочке, и таким образом соединяет их с валом. Шпоночное соединение применяется, например, в соединении вала электродвигателя со шкивом ремённой передачи токарного станка для обработки древесины.

Рис. 57. Соединение шестерни с валом: а — шпоночное: 1 — вал: 2 — шпонка: 3 — шестерня: 4 — шпоночный паз; 6 — шлицевое: 1 — шлицевой вал: 2 — шлицы; 3 — шестерня

Иногда необходимо, чтобы зубчатое колесо могло не только передавать вращательное движение, но и перемещаться вдоль вала. В этом случае применяют шлицевое соединение (рис. 57, б). Для такого соединения на поверхности вала прорезают продольные канавки. В результате этого на валу образуются выступы — шлицы. А в отверстии колеса прорезают продольные пазы, в которые эти шлицы входят. Шлицевое соединение применяется, например, в шпинделе настольного сверлильного станка.

Практическая работа № 13

Изучение составных частей машин

  1. Ознакомьтесь с механизмами, имеющимися в школьной учебной мастерской. Запишите в рабочую тетрадь их названия и назначение.

  2. Замерьте диаметры зубчатых колёс ручной дрели и определите передаточное отношение этой зубчатой передачи.

Выполните поиск в Интернете, какие ещё механизмы, кроме имеющихся в мастерской, применяются в современных машинах. Расскажите о них на следующем уроке.

Новые слова и понятия

Основные части машин: двигатель, передаточный механизм, рабочий (исполнительный) орган; механизмы: цепной, зубчатый (зубчатая передача), реечный; шпонка, шлиц.

Проверяем свои знания

  1. Что является рабочим органом у настольного сверлильного станка?

  2. Как называется передаточный механизм в токарном станке для обработки древесины?

  3. Какие механизмы передачи движения вы знаете?

  4. За счёт чего медленное вращение рукоятки ручной дрели превращается в быстрое вращение сверла?

Параметры зубчатой передачи

Для характеристики механизма зацепления определяют диаметры делительной и основной окружности, межосевое расстояние и возможное смещение валов. Взаимосвязь количества зубьев ведущего и ведомого колеса определяет передаточное отношение. Оно по исходным данным позволяет вычислить обороты для пары зацепления.

Колесо зубчатой передачи изначально характеризуется числом зубьев и модулем. Он стандартизирован и отображает длину делительной окружности, приходящейся на один зуб. Определяют диаметры выступов и впадин. Рассчитывают общую длину, высоту и толщину зуба, а также отдельных его частей – головки и ножки.

Рассчитывается делительный диаметр. Используется коэффициент ширины зубчатого венца. В случае с косыми зубьями определяются с углом их наклона. Нужно учитывать, что в конических и цилиндрических передачах он разный.

Кроме перечисленного еще используется угол профиля, коэффициент торцевого перекрытия и смещения, линии зацепления. Для червячных передач рассчитывают число витков, диаметр и вид червяка.

Параметры зубчатой передачи

Для того чтобы шестерни входили в зацепление и эффективно передавали движение, необходимо, чтобы зубья точно совпадали между собой по профилю. Регламентированы основные параметры, используемые при расчете:

  • Диаметр начальной окружности.
  • Шаг зацепления — расстояние между соседними зубцами, определенное вдоль линии начальной окружности.
  • Модуль. – Отношение шага к константе π. Шестерни с равным модулем всегда входят в зацепление, независимо от количества зубцов. Стандартом предписывается допустимый ряд значение модулей. Через модуль выражаются все основные параметры шестерни.
  • Высота зуба.

Параметры зубчатого движения

Важными параметрами также являются высота головки и основания зуба, диаметр окружности выступов, угол контура и другие.

Виды механизмов передачи движения

Передачей называют техническое приспособление для передачи того или иного вида движения от одной части механизма к другой. Передача происходит от источника энергии к месту ее потребления или преобразования. Первые передаточные механизмы были разработаны в античном мире и использовались в системах орошения Древнего Египта, Междуречья и Китая. Средневековые механики значительно усовершенствовали устройства, передающие движение, и разработали множество новых видов, используя и в прялках и гончарном деле. Подлинный же расцвет начался в Новое время, с внедрением технологий производства и точной обработки стальных сплавов.

Функции механических передач

Главная функция механических передач — это предать кинетическую энергию от ее источника к потребителям, рабочим органам. Помимо главной, передаточные механизмы выполняют и дополнительные функции:

  • Изменение числа оборотов и крутящего момента. При постоянном количестве движения изменения этих величин обратно пропорциональны. Для ступенчатого изменения применяют сменные зубчатые пары, для плавного подходят ременные или торсионные вариаторы.
  • Изменение направления вращения. Включает как обычный реверс, так и изменение направления оси вращения с помощью конических, планетарных или карданных механизмов.
  • Преобразование видов движения. Вращательного в прямолинейное, непрерывного в циклическое.
  • Раздача крутящего момента между несколькими потребителями.

https://youtube.com/watch?v=Bb7leiitIo4

Механические передачи выполняют и другие вспомогательные функции.

Повышающая и понижающая передача

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.

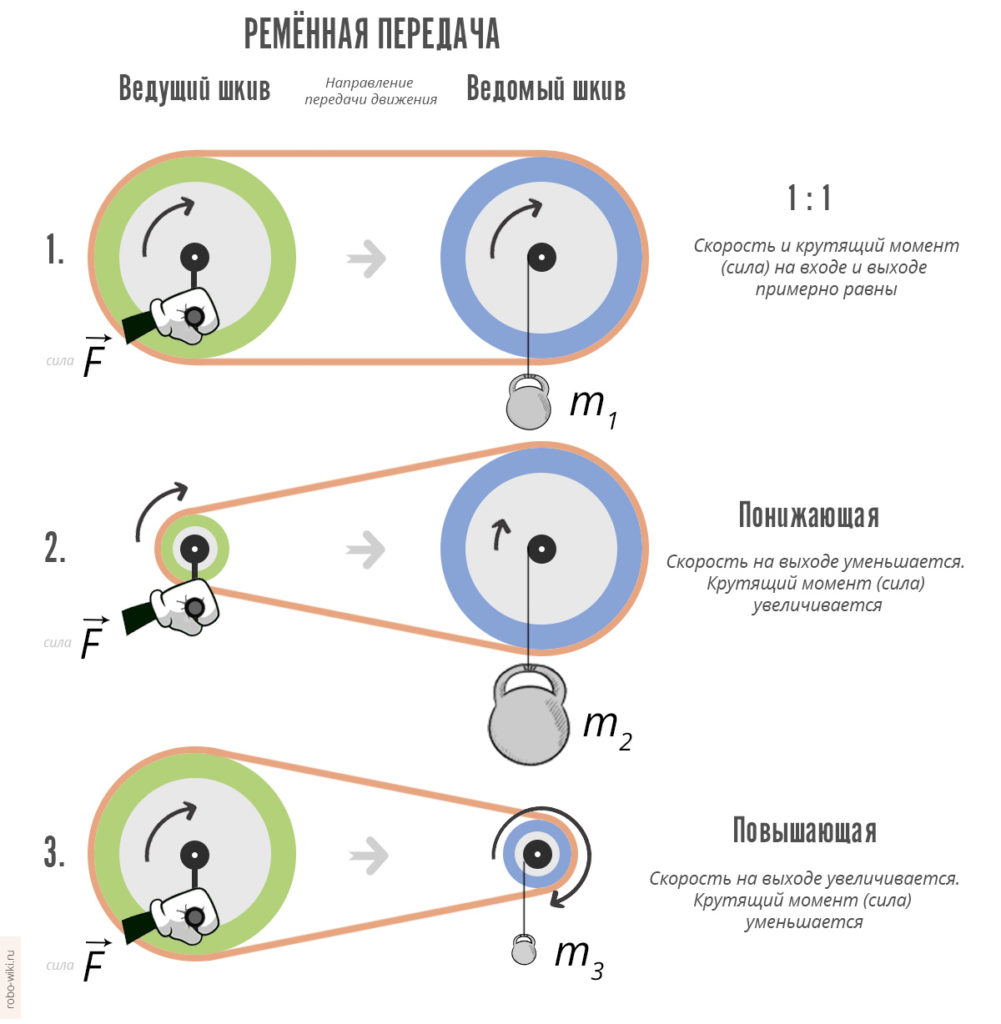

Рис. 8. Виды ремённых передач

  1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
  2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
  3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.

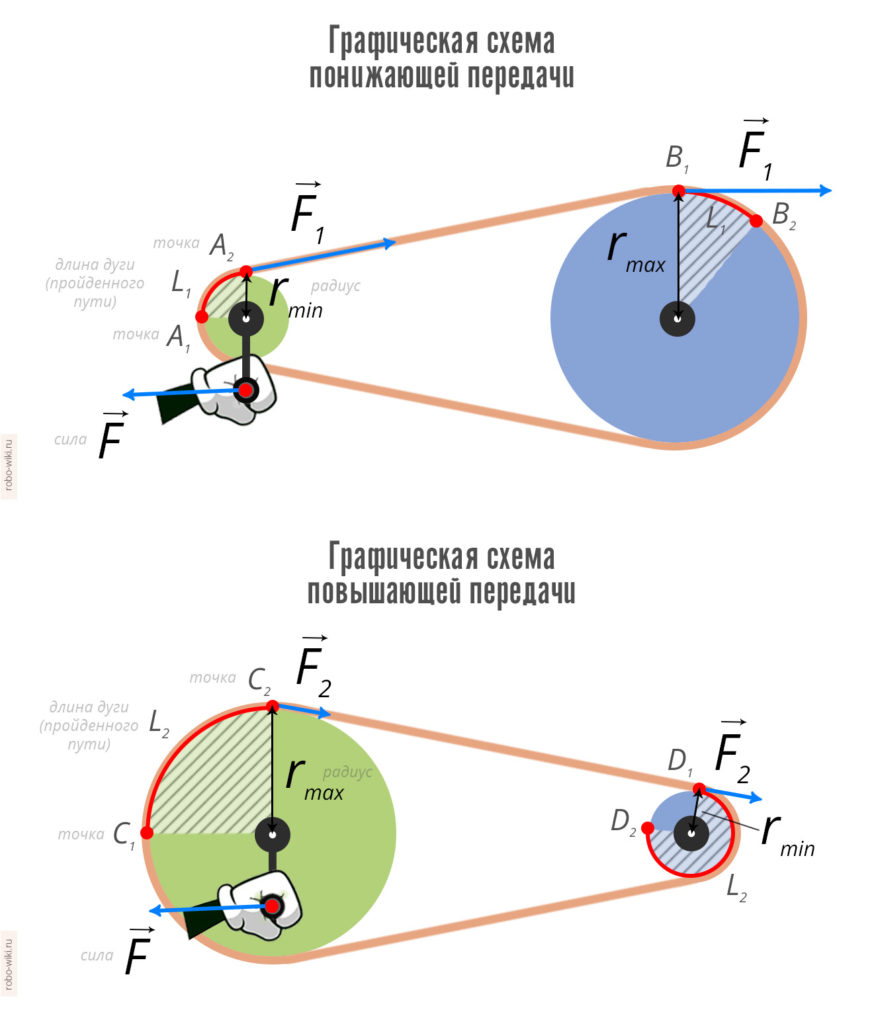

Рис. 9. Схема понижающей и повышающей ремённой передачи

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Обслуживание

Своевременное обслуживание любой техники в соответствии с рекомендациями ее производителя обеспечит ее нормальное функционирование, паспортную производительность и выработку планового ресурса.

Обслуживание разбивается на несколько видов

  • текущее обслуживание;
  • диагностика;
  • планово-предупредительный ремонт;
  • внеплановый ремонт;
  • аварийный ремонт.

При условии проведения текущего обслуживания и планово-предупредительных ремонтов в соответствии с графиками удается значительно снизить риски выхода оборудования из строя.

Диагностика проводится с заданной периодичностью и призвана выявить негативные изменения в работе оборудования на ранней стадии и минимизировать потери времени и средств на внеплановые ремонты.

Обслуживание зубчатых передач заключается в их своевременной смазке.

Для ременных необходимо периодическое восстановление силы натяжения ремня.

Диагностика проводится как методом визуального осмотра, таки измерением температуры, уровня шума и вибрации, ультразвуковым и рентгеновским просвечиванием механизма без его разборки.

Обслуживание зубчатого механизма

Подведем итоги

Как видно, зубчатая передача является достаточно распространенным решением, которое используется в различных узлах, агрегатах и механизмах. С учетом того, что существует несколько типов таких передач, перед использованием одного или другого вида, в рамках проектирования конструкторы учитывают кинематические и силовые характеристики работы разных механизмов и агрегатов.

При этом основными условиями, которые определяют срок службы зубчатой передачи и ее ресурс, принято считать общую износостойкость поверхностей зубьев, а также прочность зубьев на изгиб

Чтобы получить нужные характеристики, в рамках проектирования производства зубчатых механизмов указанным особенностям уделяется отдельное повышенное внимание
