🔨 фрезы для ручного фрезера по дереву: обработка древесины с неограниченными возможностями

Виды фрез по металлу для дрели

Благодаря использованию фрез, которые устанавливаются на электродрели, можно проводить обработку цветного либо черного металла, а также изделий, изготовленных из твердых пород древесины. Всего существует несколько разнообразных видов специальных насадок, которые можно применять во время фрезерования:

1. Цилиндрические. Используются для устранения слоя металла непосредственно с самих заготовок.
2. Дисковые. Применяются в случае возникновения необходимости вырезания канавок либо пазов непосредственно на самой поверхности металла.
3. Фасонные.
4. Торцевые. Применяются во время проведения обработки торцовой части деталей.
5. Концевые. Предназначены для проделывания на поверхности деталей выемок и пазов большой глубины.
6. Угловые. Подходят для обработки угловых пазов, а также наклонных поверхностей.

Фреза подбирается в зависимости от типа проводимых работ. Для обработки материалов и заготовок, сделанных из древесины, рекомендуется применять специальные инструменты, предназначенные для обработки дерева.

Благодаря использованию дрели проблематично поводить качественную обработку изделий, сделанных из прочных видов металла. Это обусловлено тем, что для обработки прочных металлов требуется электроинструмент, оснащенный мощным электродвигателем. Для обработки плотного материала рекомендуется использование специальных фрез.

Обрабатываем пластик дрелью с фрезой

Особенностью обработки пластика является его вязкость. При воздействии фрезы на высокой скорости пластик вначале начинает наматываться на резак, а потом разжижается. Поэтому подбор свёрл, и скорости обработки каждого полимера вызывает определённые трудности. Фреза по пластику для дрели подбирается в зависимости от вида материала:

• термопласты;
• реактопласты.

Из названия понятно, термопласты под действием температуры приобретают текучесть, стружка у таких материалов сливная, с оплавленными кромками. Реактопласты не подвержены размягчению при нагревании. Зачастую этот материал выпускают с армированием. Исходя из свойств полимера, подбираются фрезы и режим обработки.

Термореактивные пластики обрабатываются многозаходными фрезами, при этом сохраняется плавность обработки. Глубина одного реза не должна превышать 2,5 мм. Иначе можно получить разрушение обрабатываемой поверхности

Принимая во внимание искусственность материала, необходимо организовать отсос микрочастиц, чтобы пыль не попадала в органы дыхания работающего

Что понадобится для изготовления

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

ДСП или многослойную фанеру толщиной от 12 мм;

обрезки доски подходящей толщины;

деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм . К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

Как строится фрезерный станок

Благодаря фрезеру можно формировать кромки деталей, соединения, деревянные элементы. Использовать получится и для других целей, выполняя самые разные работы. Так как инструмент является универсальным, а значит, он просто необходим в хозяйстве каждого мастера.

Выглядит устройство по-простому. Состоит оно из трех деталей:

• Фрезы;
• Двигателя;
• Шпинделя.

Да и принцип работы несложный. Для того чтобы изготовить станок самостоятельно, нужно использовать трехфазный двигатель. Редко применяют однофазную сеть. Есть такие мастера, которые умудряются собрать установку из двигателей, которые работают от постоянного тока, но лучше придерживаться стандартного алгоритма, чтобы потом не было проблем с подключением к электросети.

Работа ведется на мощности в один или два киловатта. Только в этом случае можно будет пользоваться любыми фрезами для нормального режима

При этом выбирая фрезу, обратите внимание, с каким материалом Вы собираетесь работать. Так как для каждого свой резак

Что касается шпинделя, то его изготавливают из прочного материала, такого как жесткий металл, сделанный именно так, он стабильно будет работать. Лучше, чтобы требования были завышены. Тогда точно станок заработает отлично.

Другие насадки

Дрель может работать не только с деревом, но и с бетоном. Так, например, специальная коронка позволяет проделывать широкие отверстия в твердом составе. Применение коронки по бетону может потребоваться во время строительства или ремонтных работ, поэтому возможность использовать привычную дрель будет как нельзя кстати.

Коронка по бетону для дрели

Подобные инструменты применяют при необходимости проложить канал для коммуникаций:

• проводов электрической сети;
• газовых труб;
• телефонных и интернет кабелей.

Существует специальный вид коронок с алмазным напылением — они эффективно справляются с бетоном и другими твердыми поверхностями.

Как видно, простая насадка может превратить обыкновенную дрель в многофункциональный станок. Легкость использования и компактность устройства делают его более привлекательным, чем сложное в управлении и дорогостоящее профильное оборудование.

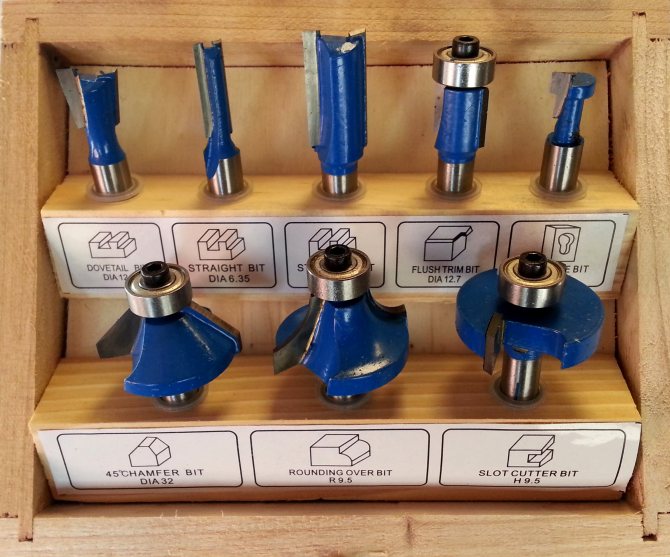

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от :

• первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
• во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
• в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
• четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
• пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.

Помимо описанных выше наборов у есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Применение в работе

Главной проблемой, ограничивающей использование дрели при фрезеровании, выступает эргономика. Вся конструкция электроинструмента нацелена на обработку материала, производимую вдоль оси вращения. При фрезеровке требуются движения, направленные перпендикулярно. Обеспечить позиционирование дрели, особенно при удержании одной рукой, в большинстве случаев невозможно. Поэтому уделом владельцев только одного инструмента остаются сверление и легкие виды работ, например шлифовка кромок.

Хорошим выходом из создавшейся ситуации выступает использование специальных приспособлений, аналогичных применяемым во фрезерах по обработке дерева. Сегодня можно найти различные варианты приставок для дрели в виде опорного стола, скользящего основания или вертикальной станины. При отсутствии таковых достаточно закрепить электродрель к столу с помощью хомутов. После этого остается установить фрезу для дрели и можно приступать к фрезеровке.

Бытовые электроприборы не предназначены для выполнения тяжелых операций, поэтому использовать дрель для металлообработки вряд ли получится. В некоторых случаях с ее помощью можно выполнить раскрой листового материала или подправить кромку. Гораздо более широкий спектр работ обеспечивается при обработке древесины. Если не требуется большой производительности, то можно выполнять практически все виды фрезерных операций. То же самое можно сказать и о работах по пластику. Некоторым недостатком в обоих случаях станет сложность подбора режимов, так как далеко не все дрели обеспечат требуемую частоту вращения инструмента

Также следует обращать внимание и на мощность двигателя электроинструмента. Этот параметр в бюджетных моделях может значительно ограничить диаметр используемой оснастки

Техника безопасности

При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.

Правила безопасной работы:

1. Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
2. Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
3. Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
4. Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.

Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.

Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы

Именно поэтому так важно обладать полной информацией перед покупкой

Originally posted 2018-03-28 14:59:37.

Типы фрезы по дереву

За исключением особых случаев, фреза подразделяется на два типа.

1. Насадные, диаметр их посадочного хвоста составляет тридцать два миллиметра. Чаще всего используются для установки в стационарный фрезерный станок.
2. Концевые, их еще называют пальчиковыми. Посадочный хвостик у таких насадок имеет диаметр от восьми до двенадцати миллиметров. Их можно установить как на станок, так и на дрель.

Фреза, используемая как дополнение на дрель, может быть исключительно второго типа. Такие детали легко заменяют профильный станок и даже лобзик. При помощи фрезы обрабатывают такие материалы:

• натуральная древесина;
• фанера;
• МДФ;
• ДСП.

Самыми износостойкими считаются насадки для фанеры. Как и лобзик, она имеет режущие пластины, поэтому не перетачивается при использовании. Изготавливаются такие инструменты из прочного сплава, увеличивая тем самым период использования.

Кромочные фрезы

Предназначены для обработки краев изделия. Все кромочные фрезы характеризуются наличием подшипника, который при работе обкатывает кромку детали. При этом рабочая (режущая) часть расположена выше или ниже подшипника.

Прямые кромочные

Прямые кромочные, они же копировальные, самые востребованы при работе с шаблонами, причем подшипник у них бывает верхний или нижний.

Кромочная фреза с верхним подшипником

Кромочная с нижним подшипником

Приемы работы с кромочной оснасткой — видео

Такой инструмент характеризуется рабочей длиной, рабочим диаметром, а также диаметром подшипника (он не всегда равен рабочему). Для большинства случаев удобнее выбирать насадки, у которых эти диаметры совпадают, что облегчает изготовление и крепление шаблона на заготовке.

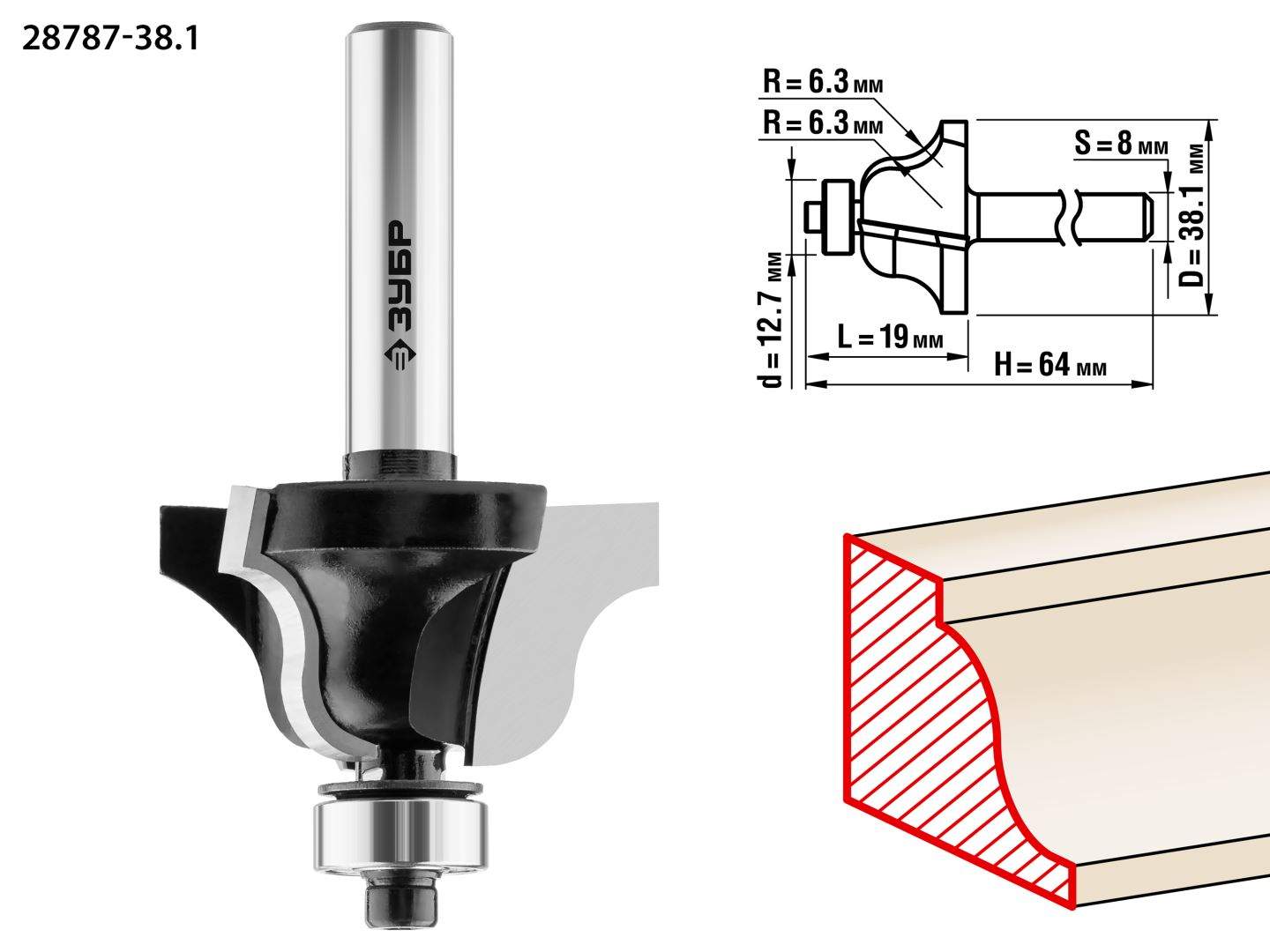

Фасонные, или калевочные, кромочные фрезы

Выбор таких фрез диктуется только желаемым профилем кромки, который выбирают исходя из внешнего вида изделия.

Самые востребованные фасонные фрезы

Кромочная регулируемая фасонная

Размерность их, как правило, определяется высотой рабочей части, а также наибольшим диаметром и радиусом закругления, которое они делают.

Если закруглений в профиле несколько, то обычно указывается профиль наибольшего из них. Крайне редко, но встречаются регулируемые калевочные кромочные фрезы. У них можно настраивать расстояние между рабочими частями.

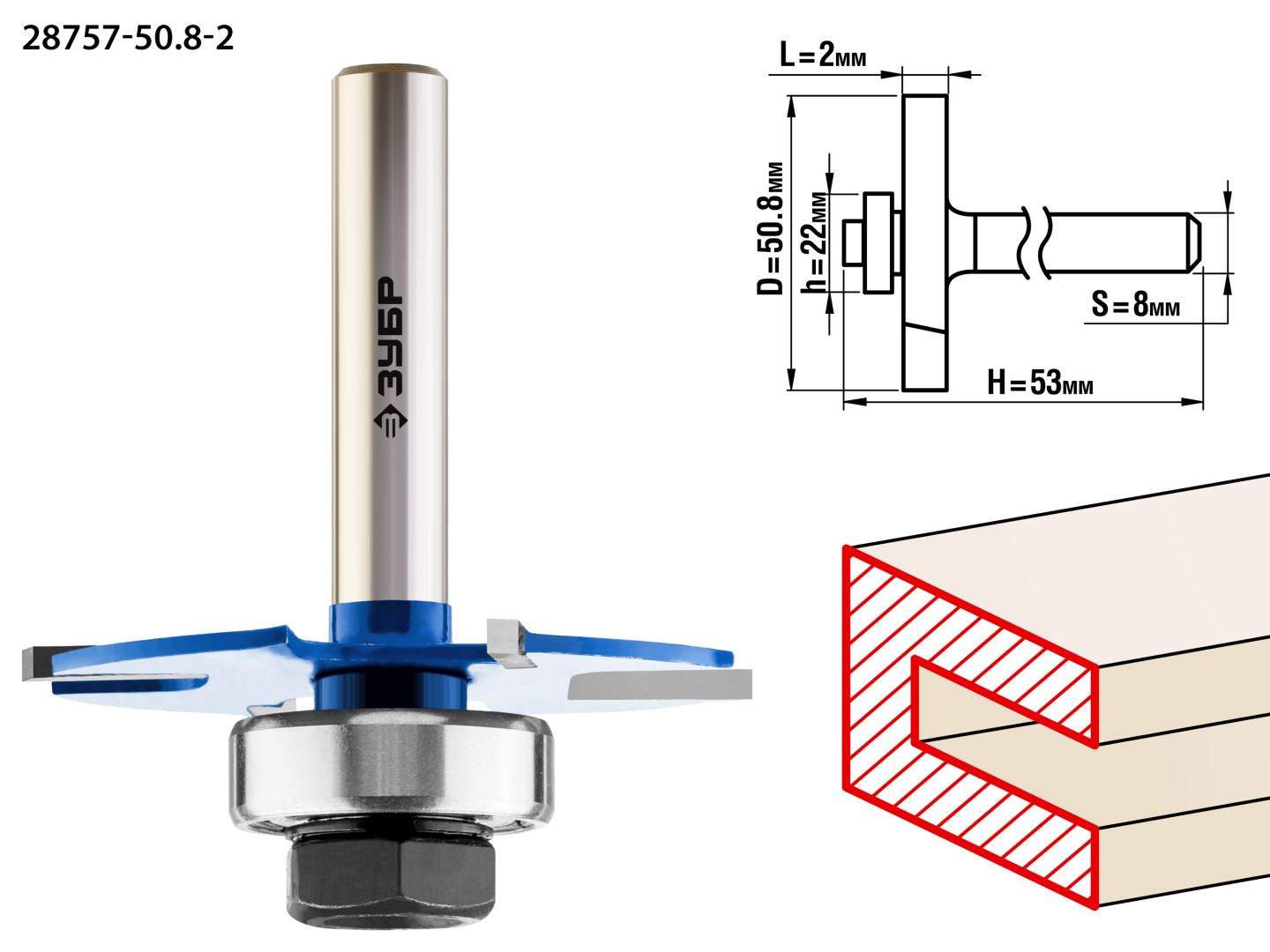

Дисковые кромочные фрезы

Предназначены для выборки фальца, но в отличие от прямых пазовых они базируются по кромке подшипником, отчего выбираемый ими паз точнее располагается относительно ребра заготовки.

Дисковые кромочные разных конфигураций

Дисковые кромочные фрезы, предназначены для выборки фальца, но в отличие от прямых пазовых они базируются по кромке подшипником, отчего выбираемый ими паз точнее располагается относительно ребра заготовки.

Правда, они и дороже прямых пазовых. Зачастую такие насадки делают регулируемыми, чтобы выбирать пазы разной глубины или ширины.

При этом в набор входят подшипники разного диаметра или стопка тонких дисков на оси, так что высота изменяется разборкой фрезы и снятием лишних элементов.

Как выбрать фрезу. Советы начинающим фрезеровщикам в этом видео

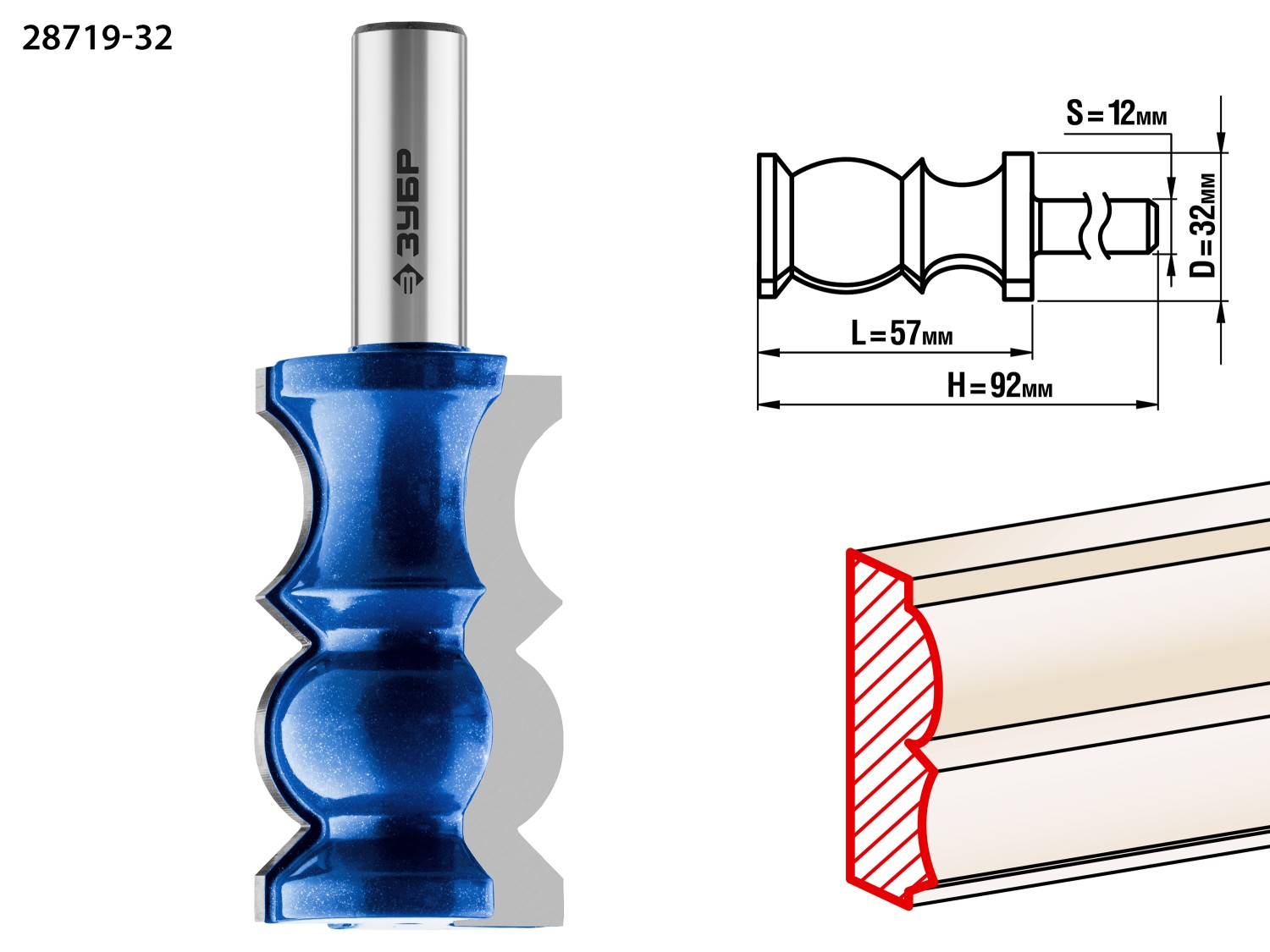

Фигурные кромочные фрезы

Они могут иметь на конце подшипник, но форма их кромок намного сложнее, чем у фасонных кромочных, а высота больше. Применимы для получения багета и обработки кромок филенок, плинтусов, фасадных рам.

Без подшипника такие тоже выпускаются. В этом случае ими надо работать с помощью параллельного упора или копировальной втулки и шаблона.

Комбинированные рамочные, или контрпрофильные. Они используются при обработке смежных кромок с целью создать части соединения рамок. Такие фрезы бывают и сборными.

Горизонтальные фигирейные фрезы

Предназначены для декоративного фрезерования кромок филенок. Из-за большого диаметра, массы и усилия резания они выпускаются исключительно с 12-миллиметровым хвостовиком, но применять их можно только в столе, то есть при стационарном креплении фрезера.
Иногда такая оснастка состоит из двух режущих дисков и способна за один проход обрабатывать обе стороны филенки.
Подобные фрезы имеют наибольший диаметр из всех, так что при выборе фрезерной машины стоит сразу подумать, будете ли вы делать филенки.
Правила работы с филенчатыми фрезами — видео.

Производители и правила выбора оборудования

Выбор фрезы производится по нескольким факторам:

• оборудование:
• вид отработки;
• материал.

Качество инструмента определяется фирмой производителем. Например, лучшие наборы фрез по металлу для ручных фрезеров выпускаются фирмой BOSCH. Стоимость такого оборудования несколько выше, чем у других европейских фирм, но качество и срок работы высокий. Особенность немецких инструментов — изготовление хвостовика под патрон конкретной модели электрического инструмента, выпущенной фирмой. Он может не совпадать с патронами на других фрезерах.

Хорошее качество имеет продукция фирм:

• Stayer;
• JET;
• Metabo.

Отечественная продукция отличается прочностью благодаря традициям в производстве качественных сплавов

Следует обратить внимание на режущий инструмент компаний:

• Инструмент-Сервис;
• Корвет;
• Глобус.

Отечественные фрезы дешевле импортных. Их недостаток в маленьком выборе типоразмеров и форм.

Требуемое число зубьев

При выборе дисковой пилы следует учитывать — чем мельче зуб, тем чище обработка. Быстрый рез получается при крупном зубце с подачей 50%.

Торцовые фрезы подбираются по твердости материала. Обрабатывать чугун можно набором с 4 режущими кромками на большой подаче и высоких оборотах.

Для быстрой черновой обработки следует выбрать инструмент с большим количеством пластин. Подача зависит от состава стали и ее твердости.

Как подобрать материал

Для работы с металлом следует выбирать пластины, способные длительное время резать металл и не сминаться. Они должны быть значительно тверже обрабатываемого материала. Следует брать твердые жаропрочные сплавы. Форма пластины и ее размер подбираются по корпусу и способу крепления.

Для фрезера набор инструмента для работы с металлом ограничен. Алюминий, медь и их сплавы можно фрезеровать инструментом по дереву. Для чугуна и стали следует выбирать двухперьевые фрезы из твердых сплавов. Инструмент по дереву имеет мягкую для металла режущую кромку и более острый угол заточки.

Выбор фрез

Заточка кромок

Комплект оснастки не выбрасывают после долгого использования, если проводить правку, они сохраняют свое нормальное состояние. Так фасонную концевую фрезу точат по передней режущей кромке алмазным бруском. Его крепят к столу и водят по нему лезвие. Точило смачивают мыльным раствором. Заостренные участки постепенно восстановятся с наименьшими потерями в диаметре.

При наличии направляющего подшипника, его снимают в первую очередь, затем приступают к заточке. Перед работой вначале очищают фрезу растворителем от остатков древесных смол. Точильный брусок выбирают правильной формы по уровню зернистости. Она зависит от толщины снимаемого слоя и степени шлифовки поверхности.

Подтачивают каждый зубец по очереди, сохраняют симметрию с одинаковым количеством движений, нажимов – в одном направлении. Для мягких резцов используют обычную наждачную, абразивную бумагу, которую наклеивают на стальную или деревянную полосу.

Точильный станок

Если есть точильный станок, то ручную работу можно заменить на механическую. Восстанавливают былое состояние острия кругом, на него идет материал:

• белый или нормальный электрокорунд;
• эльбор;
• зеленый кремневый карбид.

На станке можно заточить даже самой сложной формы спиральный зубец вращательным и поступательным движением. Фреза во время продольного перемещения к кругу делает синхронизированные повороты по оси. Положение кромки, при этом не изменяется по высоте, а контакт с абразивом сохраняется вместе с углом заточки.

В завершение процедуры делают контрольный осмотр лезвия на сколы и трещины. Специальным прибором определяют деформацию на биение, отсутствие изменений в углах. Допускается отклонение в 1 градус. Хороший уход и правильная правка продлит срок службы фрез и основного электрического инструмента.

Summary

Article Name

Фреза по дереву

Description

Фреза по дереву для дрели 35 мм, 50 мм, 100 мм. Торцевая фреза по дереву для дрели. Фреза по дереву своими руками из дрели.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

« Предыдущая запись

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

• Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
• В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
• Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…2500С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
• Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Преимущества и недостатки фрезера

Главные преимущества сделанного своими руками фрезера из дрели:

• если предстоят единичные операции, нет необходимости тратиться на приобретение специального оборудования;
• чтобы сделать устройство в домашних условиях, придется потратить примерно полчаса;
• при необходимости можно быстро поменять биту (насадку), которая будет приспособлена для конкретной задачи.

Есть и недостатки:

• дрель не может набирать большое количество оборотов, поэтому работать с плотными материалами будет проблематично.
• зона работы оператора сильно ограничена небольшими размерами фрезера;
• движок дрели намного слабее, чем у профессионального фрезеровочного станка, а потому нет возможности долгое время работать на самоделке с предельной мощностью.

К тому же нельзя забывать, что дрель сильно греется при длительно использовании, поэтому инструменту надо давать время «на отдых».

Основные действия и их порядок

Дерево относится к мягкому сырью. Для его обработки разработаны разные виды режущих инструментов. При выборе оснастки нужно учитывать:

1. Нож для древесных заготовок нельзя использовать для шлифовки или разрезки металлоконструкций.
2. Сверло для металлов, создано из крепких высоколегированных составов, которые не могут негативно повлиять на операцию с ДСП. Не будет перегрева мотора и редуктора. Такую конструкцию имеет концевое лезвие, им раскраивают листовой материал, выполняется пазовая фрезеровка небольших размеров. Хотя такие модели наделены небольшим количеством перьев.

Пазовая фреза с разной геометрией, удобна для создания протяженных борозд. А фасонные резчики применяют только для извилистых сложных проектных конфигураций.

Кромочный нож

Кромочный нож сам говорит о своем назначении, им хорошо шлифовать боковые стороны. На конец таких лезвий устанавливают подшипник, он регулирует направление, не дает уйти в сторону от формирования края. Отделку выполняют как на прямой, так и фасонной кромке.

Ремонты деревянных строений не обходятся без заделки старых отверстий и вырубки новых.

Исполнительный механизм разной конструкции

Для этого нужно сверло, а для выполнения нескольких задач понадобится целый набор.

Где каждый инструмент имеет свои размеры по диаметру, длине. Они имеют особенность — пропорционально меняться. При увеличении или снижении одного значения, в ту же сторону изменяется другой показатель. Тонких и длинных элементов не бывает, они попросту сломаются от незначительной нагрузки. К примеру, при 12 мм. диаметре, по длине будет сверло для дрели 50 мм., встречаются и 60 мм. По виду такие приспособления тоже различные:

• спиральные;
• винтовые;
• перьевые;
• кольцевые;
• зенкеры;
• гибкие.

Сквозное пространство может быть создано, разное по геометрической форме:

• цилиндрическое;
• коническое;
• ступенчатое;
• квадратное.

Механизм для древесной обработки, в отличие от металлической, имеет конический конец, им намечают место сверления.
