Кулачковые токарные патроны

§ 23. Кулачковые патроны. Трехкулачковый патрон.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<�Предыдущая страница Оглавление книги Следующая страница>> На револьверных станках применяются двухкулачковые патроны, трехкулачковые патроны и четырехкулачковые патроны .

В двухкулачковых самоцентрирующих патронах закрепляют разнообразные фасонные отливки и поковки, причем часто делают специальные кулачки, предназначенные для закрепления только одной детали.

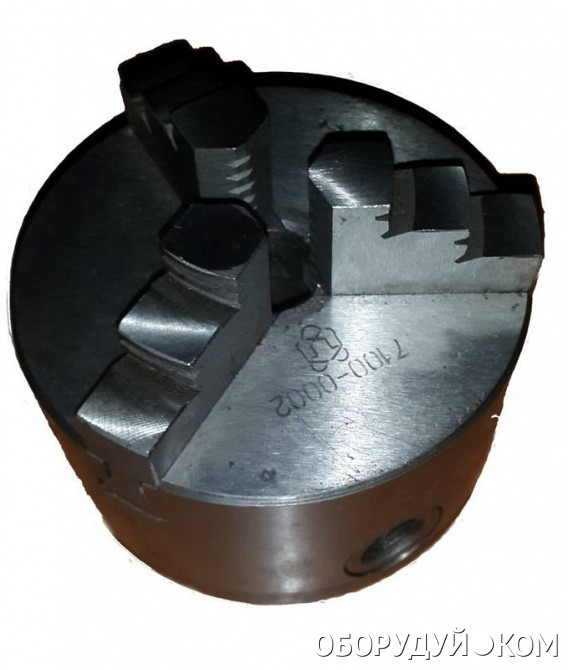

В трехкулачковых самоцентрирующих патронах закрепляют детали круглой и шестигранной формы или круглые прутки больших диаметров.

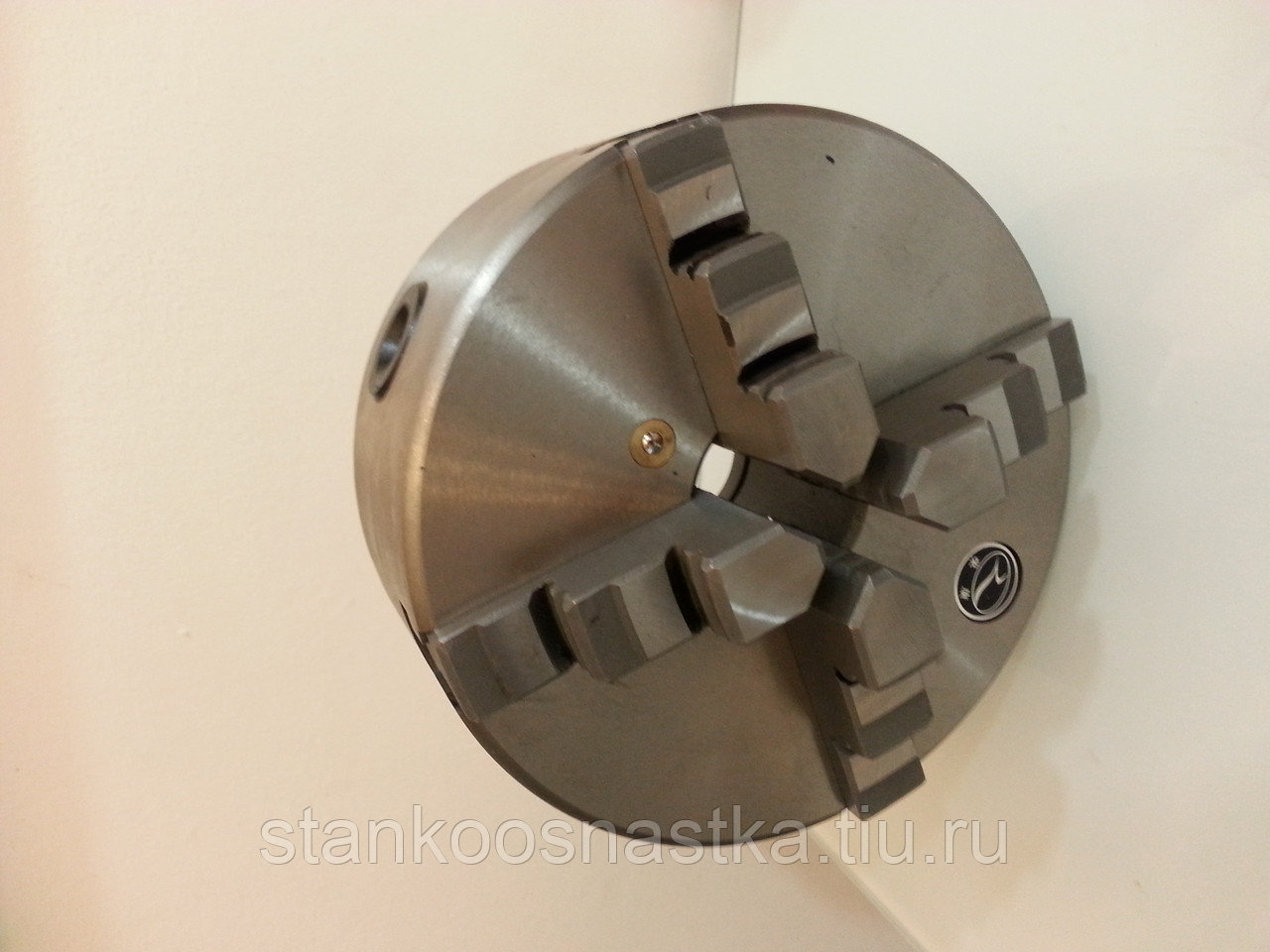

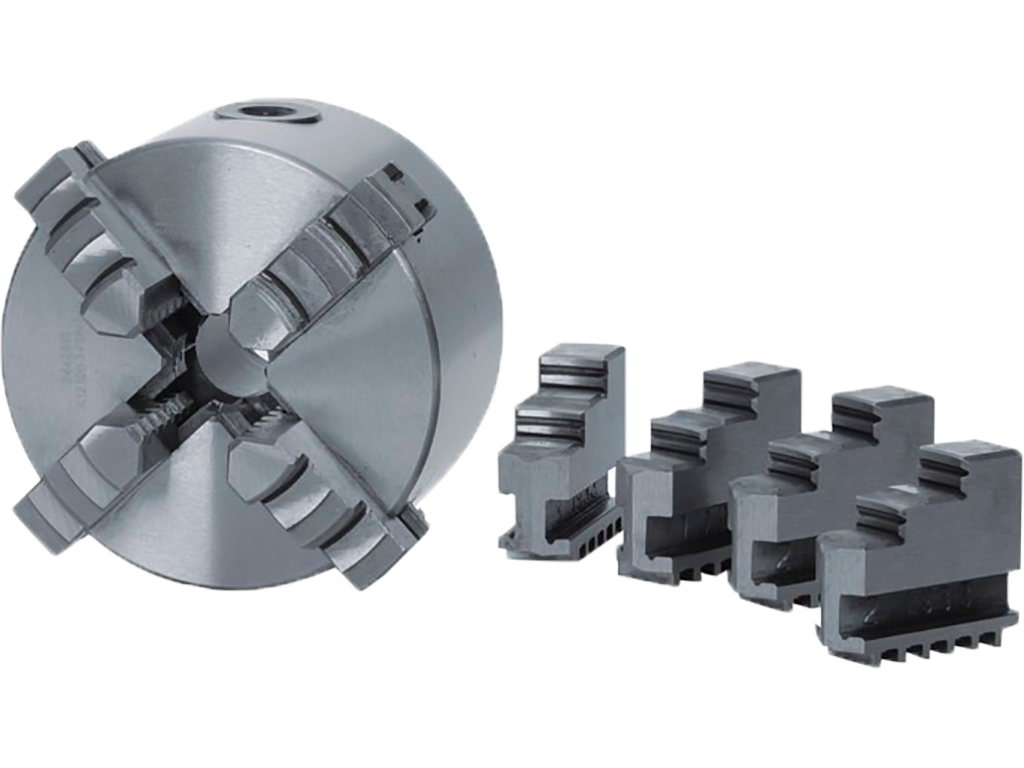

В четырехкулачковых самоцентрирующих патронах зажимаются прутки квадратного сечения, а в простых патронах с индивидуальной регулировкой кулачков — детали прямоугольного профиля и несимметричной формы.

Кулачковые патроны выполняются с ручным и механизированным зажимами.

Рис. 42. Трехкулачковый патрон

Наиболее распространен самоцентрирующий трехкулачковый патрон (рис. 42). Кулачки 1, 2, 3 перемещаются одновременно при помощи диска 4 с архимедовой спиралью. В витки этой спирали входят нижними выступами кулачки. На обратной стороне диска нарезано коническое колесо, с которым соединены три конических зубчатых колеса 5. При повороте ключом одного из них поворачивается и коническое колесо диска 4 и посредством спирали перемещает по пазам корпуса патрона одновременно и равномерно все три кулачка; в зависимости от вращения в ту или иную сторону кулачки приближаются или удаляются от центра, соответственно зажимая или освобождая деталь. Кулачки изготовляют обычно трехступенчатыми, для повышения износостойкости их закаливают.

По назначению различают кулачки для внутреннего и наружного закрепления заготовок. При внутреннем закреплении заготовка должна иметь отверстие, которое дает возможность установить ее на кулачки.

Патроны с механическим приводом могут быть с тяговым или встроенным приводом.

Патроны с тяговым приводом имеют зажимные элементы, связанные цельными или пустотелыми тягами с пневматическим, гидравлическим или каким-либо другим приводом. Конструкции таких патронов различны, объединяет их принцип действия при зажиме детали.

Рис. 43. Двухкулачковый рычажный патрон со сменными кулачками

На рис. 43 представлена конструкция двухкулачкового рычажного патрона со сменными кулачками 14, предварительная установка которых по детали относительно оси вращения осуществляется сухарями 12 и винтами 13 по пазам в ползунах 11. Перемещение ползунов 11 к центру патрона осуществляется рычагами 10, которые, опираясь поверхностями 7, поворачиваются вокруг оси 9 в корпусе 8 при перемещении упора 15 вместе с тягой 3. Разведение кулачков 14 производится конической поверхностью упора 15 при обратном движении тяги 3 вместе с направляющей втулкой 6, соединенных деталями 2, 4 и 5. Патрон крепится к станку винтами 1.

Рис. 44. Разрез патрона с встроенным пневматическим приводом

Патроны с встроенным пневматическим приводом (рис. 44) имеют встроенный цилиндр 6 с поршнем 5. Крепится патрон к фланцу 1. Резиновое кольцо 9 смягчает удары поршня о фланец 4. Кольца 8 и 10 обеспечивают герметичность. Ползуны 3 с зажимными кулачками имеют выступы, которые входят в пазы поршня 5. Угол наклона пазов составляет 40°30′, что обеспечивает . условия самоторможения. При подаче воздуха по каналам 2 и 3 в левую или правую полость цилиндра ползуны 7 производят разжим или зажим заготовки.

Перейти вверх к навигации

Размеры

Общими для размеров кулачков прямых и обратных является:

• наличие одинаковых размеров по основным параметрам – по длине, ширине, высоте, шагу гребенок, размерам ступеней и т.д.;
• являются унифицированными по своей конструкции, однако, комплект кулачков одного патрона не идентичен комплекту другого (всегда требуется существенная доработка);
• кулачки, с погрешностью в размерах, неправильно крепят деталь. При этом, один из них не участвует в зажиме, образуя просвет между призмой и поверхностью детали, что легко проверяется лучом фонарика;
• изношенность поверхностей спирали диска и гребенок кулачков и реек существенно изменяет характеристики усилий зажима и точность базирования детали вращения;
• неточность линейных размеров контактных поверхностей, например, реек и накладок, приводит к смещению рабочих поверхностей, а отсюда, или чрезмерные усилия зажима, или вовсе их отсутствие, что недопустимо и опасно при работе с такими устройствами.

Инструкция по эксплуатации

Перед установкой необходимо провести смазку трущихся поверхностей, она должна содержать дисульфид молибдена. Точность патрона 3 х кулачкового 250 мм гарантируется, если выполняются следующие требования:

• Данное изделие нужно обслуживать раз в месяц, делая разбор, чистку и смазку.
• Трущиеся поверхности патрона 3 х кулачкового 250 мм следует обезжиривать и смазывать.
• При монтаже кулачков нужно следить за соответствием их номеров номерам пазов корпуса патрона.

Итак, вы ознакомились с токарными патронами, знаете, для чего они нужны и какую функцию несут при работе на станке.

Трех кулачковый клиновой патрон предназначен для закрепления штучных заготовок, обрабатываемых на станках токарной группы в условиях серийного и массового производства. Закрепление (открепление) заготовки осуществляется с помощью пневматического привода, размещенного на заднем конце полого шпинделя (или встроенного в патрон) и связанного штоком с патроном. Принцип действия клиновых патронов основан на одновременном перемещении кулачков патрона с помощью осевого движения втулки, которая имеет клиновые выступы (пазы), сопрягающиеся с клиновыми пазами (выступами) на кулачках (рисунок 1). При осевом движении Dпр втулки 1 кулачки 2 перемещаются в радиальном направлении Dз и зажимают заготовку 3. При противоположном движении втулки происходит открепление заготовки.

Рисунок 2 — Схема работы клинового патрона: а – патрон открыт, б – патрон закрыт 1 – втулка; 2 – кулачок, 3 – заготовка.

Прямые кулачки устанавливают в паз наружу ступенями, и деталь зажимается сверху внутренними поверхностями или наружной поверхностью ступеней по внутренней поверхности изделия. Кулачки маркируются порядковым номером, которому нужно следовать при монтаже в патрон.

Для детали «Стакан» В соответствии со стандартами был выбран патрон с наружными диаметрами равным 200 мм.

К достоинствам клинового патрона следует отнести:

1. компактность и жесткость, так как механизм патрона состоит всего из четырех подвижных частей (скользящей муфты и кулачков);

2. износоустойчивость, так как соединение муфты с кулачками происходит по поверхностям с равномерно распределенным давлением, а возможность быстрого съема кулачков способствует хорошей их чистке и смазке.

Недостатком клинового патрона является малый диапазон радиального перемещения кулачков, не позволяющий закреплять детали различных размеров. Поэтому такие патроны нужно переналаживать на закрепление деталей других размеров. Переналадка может производиться как вручную, так и автоматически.

Клиновой токарный патрон крепится через сквозные отверстия.

Наиболее распространенный трехкулачковый клиновой патрон показан на рисунке 2. Основой патрона является муфта , имеющая три паза, расположенные под углом 15° (что позволяет обеспечить максимального зажимного усилия при достаточной длине хода кулачка), к оси патрона, в которые входят выступы основных кулачков. Пазы муфты и выступы основных кулачков образуют клиновые пары. При осевом перемещении винта влево муфта также смещается влево. При этом основные кулачки сдвигаются к оси патрона под действием клинового соединения выступов кулачков и впадин муфты, вместе с основными кулачками 3 приходят в движение и накладные кулачки – происходит закрепление обрабатываемой заготовки. Для открепления детали винт перемещают вправо. Патрон имеет легкосменные основные кулачки. Смена кулачков упрощается за счет имеющегося в основных кулачках специального винта с отверстием под ключ. После поворота ключом винт ослабляет зажим сменного кулачка к основному посредством клиновидного сухаря.

Рисунок 3 — Трехкулачковый клиновой патрон с быстрой сменой кулачков (кулачок – «1 винт»)

Стремительное развитие металлообрабатывающего комплекса сложно представить без постоянного совершенствования станочного оборудования. Оно определяет скорость заточки деталей, соблюдение их геометрии, качество обработки поверхности.

Для прочной фиксации заготовки используется патрон для токарного станка, обеспечивающий необходимое зажимное усилие и точность центрирования. В этой статье рассмотрены основные вопросы, касающиеся выбора устройств:

Лучшая цена на токарный станок с 3 кулачками — Отличные предложения на токарный станок с 3 кулачками от мировых продавцов токарных станков с 3 кулачками

Отличные новости !!! Вы находитесь в нужном месте для токарного станка с 3 кулачками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот токарный станок с тремя кулачковыми патронами станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный станок с 3 кулачками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарном станке с 3 кулачками и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести токарный станок с 3 кулачками по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Устройства для зажима деталей типа тел вращения

Кроме цанги для зажима деталей имеющих цилиндрическую поверхность, применяют разжимные оправки, зажимные втулки с гидропластом, оправки и патроны с тарельчатыми пружинами, мембранные патроны и другие.

Консольные и центровые оправки применяют для установки с центральным базовым отверстием втулок, колец, шестерен, обрабатываемых на многорезцовых шлифовальных и других станках.

При обработке партии таких деталей требуется получить высокую концентричность наружных и внутренних поверхностей и заданную перпендикулярность торцов к оси детали.

В зависимости от способа установки и центрирования обрабатываемых деталей консольные и центровые оправки можно подразделить на следующие .виды: 1) жесткие (гладкие) для установки деталей с зазором или натягом; 2) разжимные цанговые; 3) клиновые (плунжерные, шариковые); 4) с тарельчатыми пружинами; 5) самозажимные (кулачковые, роликовые); 6) с центрирующей упругой втулкой.

Рис. 14. Конструкции оправок: а — гладкая оправка; б — оправка с разрезной втулкой.

На рис. 14, а показана гладкая оправка 2, на цилиндрической части которой установлена обрабатываемая деталь 3. Тяга 6, закрепленная на штоке пневмоцилиндра, при перемещении поршня со штоком влево головкой 5 нажимает на быстросменную шайбу 4 и зажимает деталь 3 на гладкой оправке 2. Оправка конической частью 1 вставляется в конус шпинделя станка. При зажиме обрабатываемой детали на оправке осевая сила Q на штоке механизированного привода вызывает между торцами шайбы 4, уступом оправки и обрабатываемой деталью 3 момент от силы трения, больший, чем момент Мрез от силы резания Рz. Зависимость между моментами:

откуда сила на штоке механизированного привода:

По уточненной формуле:

Где: — коэффициент запаса; Рz — вертикальная составляющая сила резания, Н (кгс); D — наружный диаметр поверхности обрабатываемой детали, мм; D1 — наружный диаметр быстросменной шайбы, мм; d — диаметр цилиндрической установочной части оправки, мм; f= 0,1 — 0,15 — коэффициент трения сцепления.

На рис. 14, б показана оправка 2 с разрезной втулкой 6, на которой устанавливают и зажимают обрабатываемую деталь 3. Конической частью 1 оправку 2 вставляют в конус шпинделя станка. Зажим и разжим детали на оправке производят механизированным приводом. При подаче сжатого воздуха в правую полость пневмоцилиндра поршень, шток и тяга 7 движутся влево и головка 5 тяги с шайбой 4 перемещает разрезную втулку 6 по конусу оправки, пока она не зажмет деталь на оправке. Во время подачи сжатого воздуха в левую полость пневмоцилиндра поршень, шток; и тяга перемещаются вправо, головка 5 с шайбой 4 отходят от втулки 6 и деталь разжимается.

Общие понятия о токарных патронах

Токарные патроны подбираются в зависимости от технических характеристик устройства и шпинделя, в частности. Они представляют собой главные узлы оборудования. Механизм заключается в кулачковом эффекте. Размеры подбираются в зависимости от параметров уникальной заготовки.

Кулачки обеспечивают надежную фиксацию механизма. Из-за действия механической силы, которая обуславливает плотность крепления, происходит установка и закрепление. Заготовка фиксируется при помощи патрона.

Некачественный патрон не будет держаться максимально крепко, в результате сильного механического движения он может слететь, с ним и заготовка. Патрон обеспечивает плавное передвижение крепления, при этом обрабатываемая деталь не будет смещаться относительно центра. В самом простом понимании слова патрон представляет собой механизм, который отвечает за вращение заготовки, делает ее обработку эффективной и ровной.

Кулачковые патроны токарных станков

На токарных станках применяют двух-, трех- и четырехкулачковые патроны с ручным и механизированным приводом зажима. В двухкулачковых самоцентрирующих патронах закрепляют различные фасонные отливки и поковки; кулачки таких патронов, как правило, предназначены для закрепления только одной детали. В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В четырехкулачковых самоцентрирующих патронах закрепляют прутки квадратного сечения, а в патронах с индивидуальной регулировкой кулачков — детали прямоугольной или несимметричной формы.

Наиболее широко применяют трехкулачковый самоцентрирующий патрон (рисунок ниже). Кулачки 1, 2 и 3 патрона перемещаются одновременно с помощью диска 4. На одной стороне этого диска выполнены пазы (имеющие форму архимедовой спирали), в которых расположены нижние выступы кулачков, а на другой — нарезано коническое зубчатое колесо, сопряженное с тремя коническими зубчатыми колесами 5. При повороте ключом одного из колес 5 диск 4 (благодаря зубчатому зацеплению) также поворачивается и посредством спирали перемещает одновременно и равномерно все три кулачка по пазам корпуса 6 патрона. В зависимости от направления вращения диска кулачки приближаются к центру патрона или удаляются от него, зажимая или освобождая деталь. Кулачки обычно изготовляют трехступенчатыми и для повышения износостойкости закаливают. Различают кулачки крепления заготовок по внутренней и наружной поверхностям; при креплении по внутренней поверхности заготовка должна иметь отверстие, в котором могут разместиться кулачки.

Кулачковые патроны могут оснащаться механизированным приводом — тяговым или встроенным. Патроны с тяговым приводом имеют зажимные элементы, связанные цельными или пустотелыми тягами с пневмо- или гидроцилиндром. На рисунке ниже представлена конструкция двухкулачкового рычажного патрона со сменными кулачками 14, которые предварительно устанавливаются по заготовке (относительно оси вращения) путем смещения сухарей 12 (скрепленных с кулачками 14 винтами 13) по пазам в ползунах 11. Ползуны 11 перемещаются к центру патрона рычагами 10, которые при движении упора 15 (вместе с тягой 3) поворачиваются вокруг оси 9 в корпусе 8. При повороте рычаги 10 опираются на поверхности 7. Перемещение ползунов 11 (вместе с кулачками 14) от центра патрона производится конической поверхностью упора 15 при обратном движении тяги 3, связанной с упором посредством направляющей втулки 6 и соединительных деталей 2, 4 и 5. Патрон крепится к станку винтами 1.

Патрон с встроенным приводом (рисунок ниже) имеет встроенный пневмоцилиндр 6 с поршнем 5 и крепится к станку фланцем 1. Резиновое кольцо 11 смягчает удары поршня о фланец 4. Уплотнительные кольца 10 и 12 обеспечивают герметичность пневмопривода. Ползуны 7 (с зажимными кулачками имеют выступы 9, которые входят в пазы поршня 5. Угол наклона пазов 40,5 градуса, что обеспечивает условия самоторможения. При подаче воздуха по каналам 2 и 3 в левую или правую полость цилиндра ползуны 7 перемещаются от центра патрона или к его центру и через кулачки 8 разжимают или зажимают заготовку. производство токарно винторезных станков

Четырехкулачковый патрон с независимым перемещением кулачков (рисунок ниже) состоит из корпуса 1, в котором выполнены четыре паза, в каждом пазу смонтирован кулачок 4 с винтом 3, используемым для независимого перемещения кулачков по пазам в радиальном направлении. От осевого смещения винт 3 удерживается сухарем 2. При повороте кулачков на 180 градусов патрон может применяться для крепления заготовок по внутренней поверхности. На передней поверхности патрона нанесены концентричные круговые риски (расстояние между рисками 10-15 мм), с помощью которых кулачки выставляются на одинаковом расстоянии от центра патрона.

Виды и назначения

Кулачки подразделяют на следующие виды:

• прямые (детали закрепляются с наружной стороны);
• обратные (крепление с внутренней стороны детали);
• накладные или «сырые кулачки» (фиксация деталей с большим диаметром);
• сборные (рейки, с закаленными накладными кулачками).

Прямые

Для зажима деталей чаще всего используются прямые кулачки. У каждого из них имеются две ступени для крепления деталей «на разжим» и по одной призме, работающей «на сжим».

Рабочие площадки ступеней кулачков, в которые упирают торцы обрабатываемых деталей, служат для устранения торцевого биения последних.

Посредством прямых кулачков крепятся детали:

• малоразмерные (поверхностью призм – за внешнюю сторону детали);
• крупноразмерные (как правило, полые заготовки – поверхностью ступеней).

Обратные

Обратные кулачки по своей конструкции, являются противоположностью прямым и применяются для крепления «на сжим» внешней стороны деталей больших диаметров.

Наружную поверхность обратных кулачков можно использовать для устройства дополнительной крепящей базы, работающей «на разжим» внутренней поверхности заготовки.

Накладные

Изготавливаются непосредственно токарями из сталей или цветных металлов без дополнительной термической обработки, в связи с чем, ещё именуются «сырыми кулачками». Крепятся к рейкам (поставляются в комплекте к патрону), что устанавливаются вместо прямых или обратных кулачков.

Накладные («сырые кулачки») выполняются соразмерно формам заготовок для обеспечения высокой точности центрирования.

Сборные

Сборные кулачки (универсальные, составные) состоят из двух частей:

• нижняя – та же рейка с гребёнками (движется по спиральному диску);
• верхняя – накладка (со стандартной закалкой рабочей зоны).

Накладки, это кулачки – перевертыши (прямые — обратные). Отличаются от накладных или «сырых» кулачков тем, что подвергаются обязательной термической обработке.

Чтобы поменять вид, достаточно выкрутить по два болта на каждом «перевертыше», развернуть его же нужной стороной и этими же болтами закрепить на рейке.

Универсальность сборных кулачков позволяет сократить подготовительное время обработки детали, при необходимости частой смены прямых на обратные и наоборот.

Этот вид кулачков вызывает погрешность из-за переустановки «перевертышей» и по этой причине применяются в токарных патронах, диаметром от 250 мм и более. Величина относительной погрешности здесь не так существенна, зато трудозатраты на переустановку снижаются в разы.

Виды и назначение токарных кулачков

Все кулачки токарные делят по конструкции на несколько типов:

1. прямые для фиксации детали с внешней стороны;
2. накладные для закрепления заготовок большого диаметра;
3. обратные для фиксации детали изнутри;
4. сборные, имеющие специальную рейку, на которой крепится накладной кулачок.

Виды кулачков для токарных патронов с основными характеристиками

Прямые кулачки

Для фиксации деталей обычно применяют прямые кулачки. У каждого из них есть по две ступени для крепления деталей способом «на разжим» и по одной призме, работающей на сжатие. Рабочие площадки ступеней кулачков, в которые упираются торцы обрабатываемой заготовки, устраняют биение.

С помощью прямых кулачков для токарного патрона крепят:

1. малоразмерные детали (поверхностью призмы — за внешнюю сторону детали);
2. крупноразмерные детали (поверхностью ступеней — полые заготовки).

Изображение и схема прямого кулачка

Обратные кулачки

Обратные кулачки для токарного патрона по конструкции противоположны прямым и используются для крепления «на сжатие» наружной стороны деталей с большим диаметром. Внешние поверхности этих кулачков можно использовать для установки вспомогательной крепящей базы, работающей «на разжим» внутренней поверхности заготовки.

Изображение и схема обратного кулачка

Сырые кулачки

Имеют второе название — «мягкие кулачки» — и используются как заготовки для растачивания детали под нужный диаметр с последующей термической обработкой. Сырые кулачки изготавливают токари, используя в качестве материала сталь или цветные металлы. В отличие от других видов кулачков, эти не закаливают (отсюда и взялось название).

Сырые кулачки крепят к рейкам, которые идут в комплекте с патроном. Накладные сырые кулачки изготавливают по форме и размерам деталей, чтобы обеспечить необходимую точность центрирования.

Изображение и схема сырого кулачка

Сборные кулачки

Сборные кулачки для токарного станка также называют универсальными и составными. Оснастка состоит из двух частей:

1. нижней, которая представляет собой рейку с гребенками и движется по спиральному диску;
2. верхней накладки со стандартной закалкой рабочей зоны.

Накладки по конструкции представляют собой реверсивные кулачки (прямые-обратные). Чтобы поменять вид оснастки, достаточно выкрутить по два болта на каждом кулачке, развернуть его нужной стороной и вновь зафиксировать болтами на рейке.

Благодаря универсальности сборные кулачки сокращают время на подготовку к обработке деталей, когда в ходе операций необходимо часто менять обратный кулачок на прямой и назад. Есть один нюанс: использование универсальной оснастки вызывает погрешность, поэтому применять ее стоит только на токарных патронах диаметром 250 и более миллиметров. В этом случае относительной погрешностью можно пренебречь, а трудозатраты на переустановку детали снизятся в разы.

Изображение и схема сборного кулачка

Самостоятельная сборка патрона по чертежам

Самостоятельная сборка не занимает много времени. Это достаточно простой процесс. Главное — понять механизм работы устройства. В крайнем случае можно заказать такое миниатюрное оборудование у профессионального токаря. Из имеющихся деталей он соберет любую вариацию. Стоят самодельные модели существенно дешевле заказанных на производстве.

Оправа надевается первой. Установка детали дает возможность закрепить патрон.

Установка самого патрона на шпиндель

Происходит закрепление механизма. Нельзя пережимать или растачивать детали. На этапе происходит закрепление предварительно подготовленными подходящими по размеру болтами.

Закрепление

Проверив качество накрутки, производится окончательная сборка механизма. Болты прикручиваются при помощи ключа.

На самодельный патрон устанавливается инструментарий. Проводится после проверки сборки болтами.

Освобождение патрона

После вкручивания заготовки оправа больше не нужна. Ее аккуратно снимают.

Обязательно необходимо проверить работоспособность изготовленного самостоятельно механизма. Изделие помещается в токарный станок. Производится несколько плавных оборотов и проверяется четкость закрепления. Специалист оценивает уровень централизации, то двигаются ли предметы.

Самодельные патроны в обязательном порядке следует периодически обслуживать. Они полностью разбираются, внутри проводится чистка, а потом сушка на свежем воздухе. Смазывается обычным маслом. Если изделие собираются хранить, то делать это нужно по правилам. Загибают кулачки в центральную часть, дырка затыкается тряпкой плотно.

Такое хранение обеспечит целостность патрона, так как его нельзя будет повредить механически, пыль не будет оседать в отверстии конструкции оборудования. Перед применением старый патрон смазывается и работает до 10 минут на плавном медленном ходу.

Двухкулачковые патроны

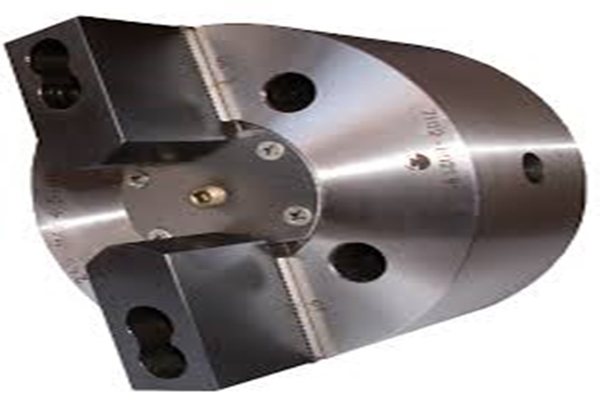

2-х кулачковые токарные патроны применяются для крепления сложных несимметричных и фасонных заготовок (нецилиндрических), т.е. в таких случаях, когда установка в трехкулачковом требует много больше времени или вообще не возможна. Самоцентрирующиеся 2-х кулачковые приспособления способны закреплять в сменных губках необработанные поверхности.

Двухкулачковый

2-х кулачковый

Двухкулачковый невращающийся патрон

Корпус изготавливается из стали 45, чугуна, кулачки из цементируемых сталей, например, 20Х, ходовой винт – легированной стали. Подвижные части — термообрабатываются.

Двухкулачковые патроны производятся двух типов:

• ручные – зажим детали осуществляется поворотом спец. ключа, вставляемого в гнездо, в результате чего, кулачки смещаются и центрируют деталь относительно оси шпинделя;
• механизированный – с пневматическим приводом – агрегат имеет пневмоцилиндр с поршнем, который перемещает ползуны, осуществляющих разжим и зажим заготовок.

Диаметры изготавливаемых приспособлений стандартизированы: 150, 200, 250, 300, 375 мм. 2-х кулачковые токарные агрегаты с пневмоприводом изготавливают диаметрами 160, 250, 320, 400 мм с ходом кулачков 5 – 10 мм.

Основным недостатком является смещение центра заготовки из-за перекоса кулачков в направляющих по причине зазора

Поэтому крайне важно минимизировать зазор между кулачками и направляющими

https://youtube.com/watch?v=e2SadYx2IPM

Двухкулачковые патроны

Патроны этого типа имеют достаточно простое строение. Они могут быть ручными с двухзаходным винтом или с механическим приводом. В ручных устройствах винт располагается либо среди кулачков, либо сбоку.Главный недостаток двухкулачковых патронов — при перекосе кулачков в направляющих из-за боковых зазоров происходит смещение центра заготовки. Поэтому направляющие тщательно шлифуют, а кулачки подгоняют под них с минимальным зазором. Ходовой винт выполняется из прочных легированных сталей с высоким содержанием хрома. Кулачки производятся из цементируемой стали, термическая обработка которой придает высокую прочность.
