Кондукторы для сверления отверстий под шканты или под углом

Требования к физическому состоянию кондуктора

Для того чтобы 8-12 часов (столько длится смена) проводить в салоне троллейбуса, постоянно перемещаясь из одного его конца в другой, кондуктор должен быть физически выносливым человеком. Он не должен бояться ни жары летом, ни мороза зимой, ни сквозняков круглый год. А еще хороший специалист:

• говорит на языке пассажиров (это значит, что он не падает в обморок от обилия нецензурной лексики);
• с детьми и интеллигентными пассажирами общается вежливо и культурно;
• не боится требовать оплату с подвыпивших буянов и хулиганствующих подростков;
• при случае может разрядить атмосферу удачной шуткой.

Эти требования не прописаны в инструкциях, необходимые навыки приобретаются только в процессе работы.

Популярные модели

ПРАКТИКА 247-026

Это один из самых простых и бюджетных кондукторов, предназначенный для сверления отверстий диаметром 4-10 мм. Инструмент сделан из пластмассы, имеет круглую форму с шаблонами отверстий разного размера по окружности. Для сбора пыли и стружки имеется специальный резиновый ободок. Покупатели этого кондуктора отмечают как достоинство его бюджетную цену и удобство использования. Главный недостаток – быстрая изнашиваемость.

Зубр 29853

Кондуктор ориентирован на использование с алмазными трубчатыми сверлами. Диаметр отверстий – 4, 6, 8, 10 и 12 мм. В качестве фиксатора имеется резиновая присоска. Также инструмент оснащен возможностью принудительной подачи воды во избежание перегрева.

Из положительных особенностей покупатели отмечают:

• Доступную цену.
• Достаточно надежную фиксацию на керамических поверхностях.

• Точность сверления.
• Страховку от перегрева.

Основной недостаток приспособления, как и всех кондукторов бюджетного сегмента – быстрая изнашиваемость. Впрочем, это компенсируется доступной ценой, что позволяет рассматривать такие инструменты скорее как сменный расходный материал при ремонтных работах.

ПРАКТИКА 771-411

Этот инструмент относится к серии «Эксперт» российской фирмы «Практика». Он используется как направляющая для алмазных коронок диаметром от 14 до 70 мм. Кондуктор выполнен из стали, в качестве фиксатора выступает резиновая присоска. По заверению производителя, благодаря конструкции направляющей боковой слой алмазных коронок не изнашивается. Это подтверждают и покупатели данного кондуктора.

Kwb Dubelprofi, 7580-00

Инструмент производства чешской фирмы Kwb более универсален. Он оборудован шаблонами для сверления отверстий от 3 до 12 мм. Планка выступает в качестве параллельного упора. Имеется глубомер. Несмотря на наличие планки-упора, владельцы отзываются о некоторых сложностях с фиксацией устройства. Тем не менее, инструмент популярен из-за невысокой ценовой категории и эргономичности использования. Как положительная сторона отмечается также хорошая точность высверливания.

Bosch 2607000549

Кондуктор предназначен для сверления отверстий под дюбели. Шаблоны включают самые распространенные диаметры – от 3 до 12 мм. Предназначен для работ как по дереву, так и по стали, поэтому относится к универсальным кондукторам. Для фиксации инструмент оборудован упором с зажимным винтом, а также рукояткой для удобства использования. В целом отзывы об этом приспособлении положительные. Из недостатков отмечается только пластиковый материал, который склонен к быстрому изнашиванию.

Kreg K3DGB

Это более профессиональный кондуктор, который позволяет высверливать отверстия в деталях большого диаметра. Приспособление сменное, иногда используется в составе комплекта для сверления Kreg. Конструкция предназначена для сверления как перпендикулярно, так и под острым углом. Владельцы отмечают надежность устройства, и универсальность его применения.

Kreg Kma3200

Накладной кондуктор, предназначенный для сверления вертикальных отверстий при сборке мебели, ремонте, и т. д.

В комплекте идут:

• Сам кондуктор.
• Зажим-струбцина.
• Кольцо-ограничитель.

• Позиционирующий штифт.
• Сверло 1-1/4.
• Соединительная планка.

Таким образом, по сути это целый комплект для точного и качественного высверливания. Также к кондуктору прилагается руководство пользователя для сборки и использования устройства. Инструмент заслужил положительные отзывы покупателей, где главным образом отмечается его точность и надежность.

Особенности профессии кондуктора/контролера

Как правило, работник, которого называют кондуктором, занимается именно продажей билетов. Чаще всего для покупки проездного талона пассажирам нужны наличные, хотя в крупных городах имеется и возможность оплаты картой, равно как и технология оплаты проезда при помощи электронного проездного или покупки билетов через электронный терминал. В таком случае к обязанностям кондуктора добавляется проверка того, оплатил ли проезд каждый конкретный пассажир, и продажа ему билета лишь в случае необходимости. В этой ситуации он совмещает в себе функции кондуктора и контролера.

В некоторых системах общественного транспорта существует отдельная должность контролера. Он не находится в транспортном средстве, следующем по конкретному маршруту, постоянно. Вместо этого он заходит в автобус/трамвай/троллейбус/поезд, проверяет у всех пассажиров наличие билетов, взимает штрафы с безбилетников, и покидает транспортное средство. Такой способ контроля сознательности граждан распространен в городах, где нет кондукторов как таковых, а процесс «обилечивания» в принципе выполняется через электронные терминалы.

Таким образом, основные обязанности кондуктора/контролера в общем случае сводятся к следующим:

• Продажа билетов пассажирам.
• Контроль за тем, чтобы все пассажиры приобрели проездные документы.
• Взимание штрафов с безбилетников.

Кондуктор/контролер также помогает пассажирам и водителю при возникновении каких-либо сложных ситуаций. Он должен хорошо разбираться в технике безопасности и правилах использования аварийного выхода транспортного средства. Кроме того, к нему могут обращаться с вопросами по поводу маршрута. Отвечать на них кондуктор не обязан, но поделиться своими знаниями с пассажирами, которые плохо ориентируются на местности, он может.

Преимущества использования устройства

Рассматриваемое приспособление выполняет функции шаблона. С его помощью можно получить неограниченное количество отверстий с равными параметрами и характеристиками. Использование инструмента повышает производительность, поскольку отпадает необходимость выполнять замеры после каждого рабочего прохода.

В качестве конструкционных материалов обычно используют сталь или оргстекло. Металлические приспособления отличаются лучшим качеством и эксплуатационными характеристиками.

Основные преимущества использования кондуктора:

• простота в эксплуатации – отличная альтернатива сложному оборудованию;
• высокое качество отверстий;
• повышение производительности;
• упрощение операции.

Ради справедливости заметим, что данное приспособление больше поможет новичку. С его помощью даже неподготовленный человек сможет сделать отверстие приемлемого качества. Профессионал в большинстве случаев обойдется без него.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.

В основном кондуктор имеет такие элементы:

• Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
• Направляющие втулки. Через них проходит сверло.
• Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

• Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
• Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
• Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.

Читать также: Какая нержавейка магнитится и почему какая пищевая

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

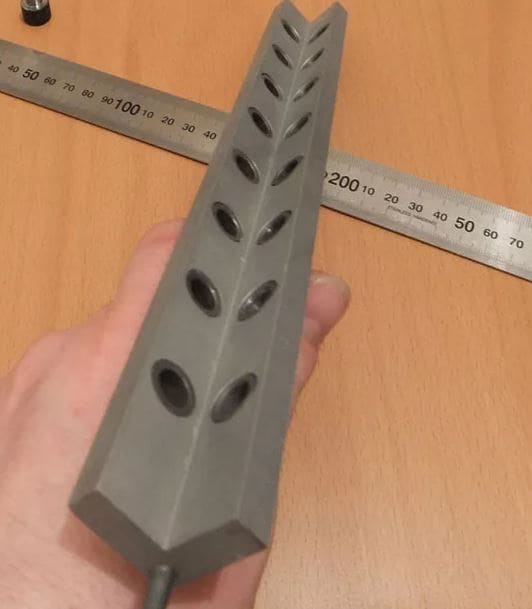

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

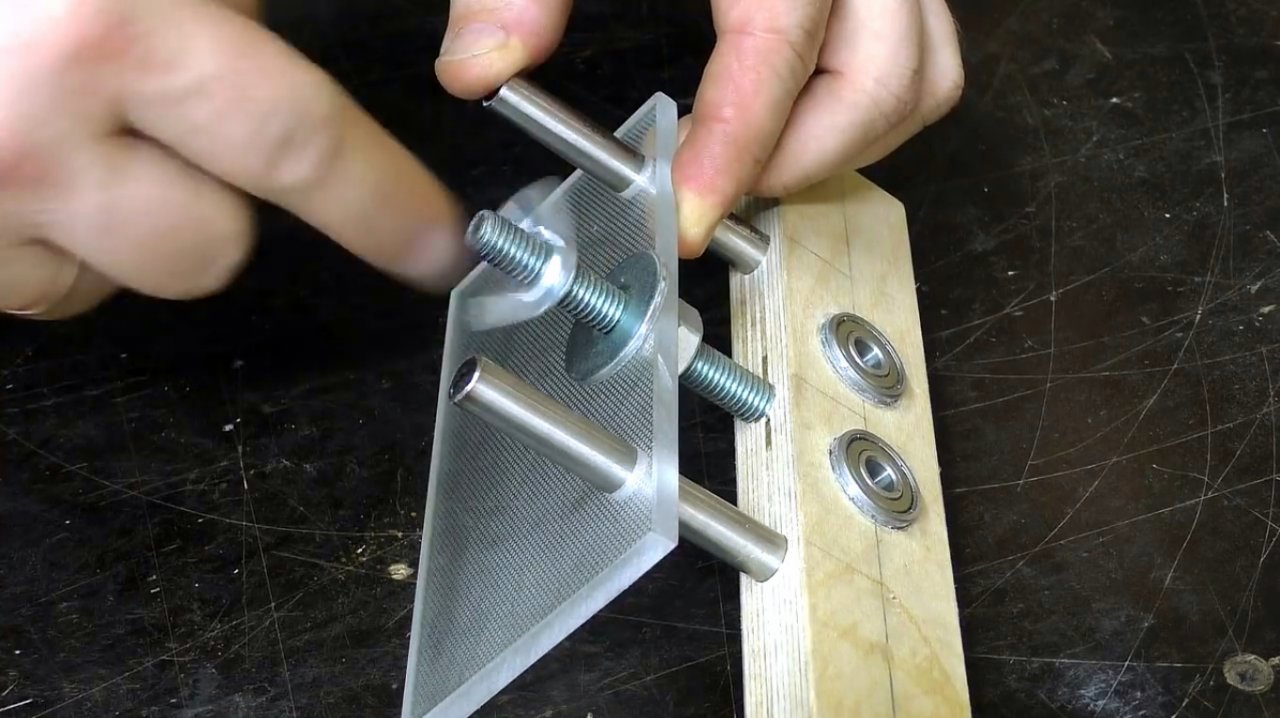

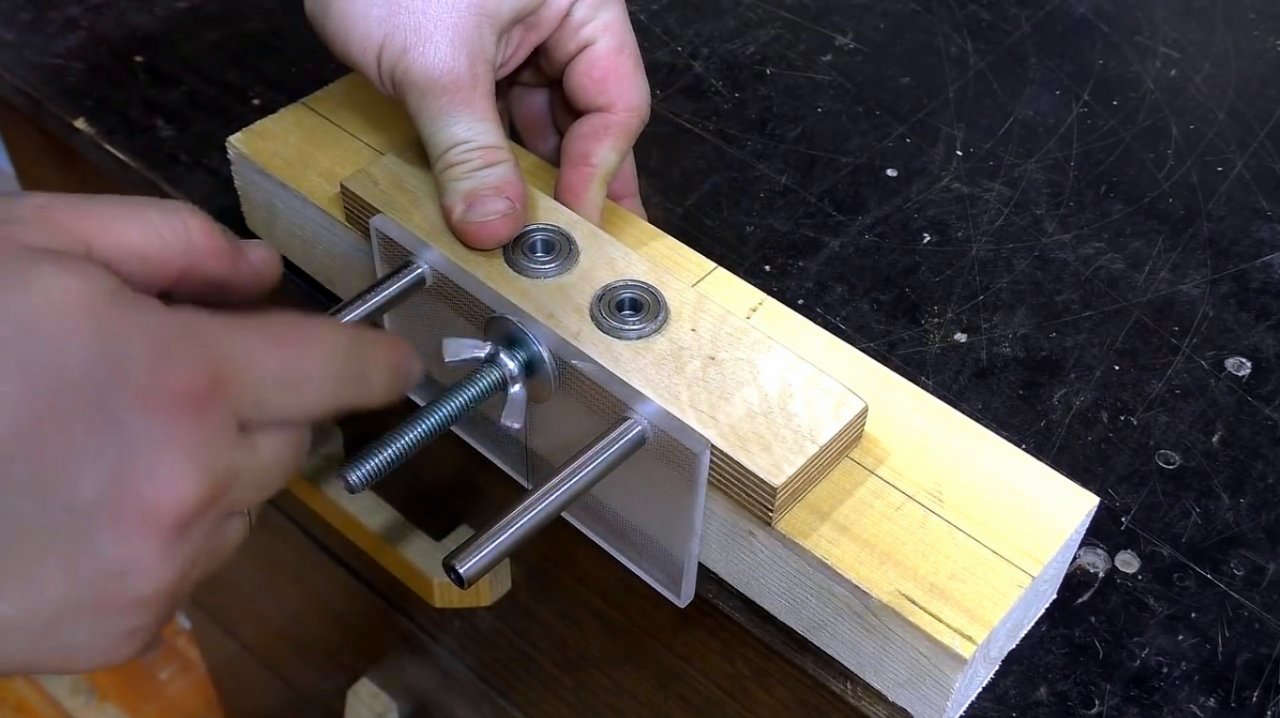

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Виды кондукторов

Кондукторы, применяемые для разных целей, разделяют по видам:

• накладные, получившие название из-за особенности их использования. Такой шаблон ложится на поверхность заготовки как с последующей фиксацией, так и без нее. Широко применяется для высверливания отверстий в древесно-стружечных плитах;
• поворотные – предназначены для выполнения отверстий в цилиндрических поверхностях. Такие приспособления имеют как вертикальные и горизонтальные, так и наклонные оси поворота;
• опрокидываемые, позволяющие одновременное выполнение отверстий в разных плоскостях;
• скользящие – принимают рабочее положение для каждого отдельного отверстия. Эта особенность делает невозможной фиксацию таких приспособлений.

Приставки для сверления

Направляющие приставки – это специальные приспособления, состоящие из станины, направляющих, перемещающихся кареток и рукояток. Станина имеет вырез, расположенный под углом 45° необходимый для крепления цилиндрических заготовок и труб. Приставки подразделяются бытовые, полупрофессиональные и профессиональные. С помощью первых можно только изменять наклон под требуемый угол сверления. Полупрофессиональные имеют возможность фиксации станин и возможность регулирования глубину сверления. В профессиональных приставках к набору дополнительных приспособлений добавляется и собственный патрон для крепления сверла, что позволяет получить высокую точность отверстия.

Что такое кондуктор для отверстий?

В статье ниже расскажем про кондуктор для сверления отверстий — несложный инструмент, который поможет легко и точно высверлить желаемое отверстие в деталях (или изделиях) как из дерева, так и из металла.

Что же это такое? Это приспособление для сверления выглядит как обычная планка, в которой проделаны дырки разного диаметра, причем под разными углами. Работать с ним просто. Все, что нужно, это расположить кондуктор под необходимым углом к поверхности, подлежащей обработке, и он послужит своеобразной «направляющей» для сверла. Как несложно догадаться, такое приспособление для сверления под углом является просто незаменимым в любом цеху по производству мебели, но найдется ему применение и дома.

Правила применения

Кондукторы для мебели помогают избежать главной проблемы при работе – попадания сверла в деталь под неправильным углом. Эта ошибка зачастую может вызвать сложности при исправлении или даже отправить деталь в брак. Применение проводника шаблона при сверлении отверстий позволяет грамотно ориентировать инструмент на заданное место и не дает ему сбиться с направления. Отверстия выполняются для соединения блоков мебели и для размещения фурнитуры.

Успешное применение шаблонов кондукторов возможно при надежном закреплении. Наиболее популярным способом крепления является применение струбцин. Такой вспомогательный инструмент изготавливается из металла или дерева. Струбцины, применяемые для крепления кондукторов для мебели, также могут быть изготовлены самостоятельно.

Другим способом крепления проводника являются пружинные упоры. Они прижимают кондуктор к поверхности детали за счет упругости. В качестве упора может подойти пружина, имеющая необходимое усилие. Еще одним способом фиксации является применение саморезов. Их ввинчивают в деталь, вследствие чего кондуктор удерживается от перемещения за счет сил трения.

Кондукторы, представленные на отечественном рынке

Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.

Assistant

Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.

Dubel-Profi

Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.

«Кондор»

Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.

Статья взята из видеокурса «МЕБЕЛЬ ДЛЯ ДОМА СВОИМИ РУКАМИ» продукт сайтаdelaydoma.ru Конечно, будет правильнее заказать изготовление такого рода кондукторов в специализированной мастерской, где и материал имеется подходящий и точность сверловки отверстий станочная. Однако на то мы и домашние мастера чтобы справляться с подобными задачами .

DVDкурсе. В ряде случаев две операции РАЗМЕТКА и СВЕРЛЕНИЕ можно совместить, это позволяют сделать так называемые мебельные кондукторы

. Кондукторов существует множество разновидностей.

За основу возьмем кусок арматуры квадратного сечения – материал довольно распространенный.

Стандарт сечения – 10 х 10 мм, что позволит сделать кондуктор для конфирматов

1.Брусок зачищаем напильником от ржавчины и лишних заусениц.

Обрабатываем торцы, чтобы получился правильный параллелепипед.

Размечаем центра мест сверления отверстий – от боковой грани 8 мм (середина толщины ЛДСП), от торца – шагом 32 мм (общепринятая система мебельных креплений, имеет кратность 32 мм). Сверлим отверстия диаметром 5 мм.

Важно – острое сверло и твердая рука —

2.Упор мебельного кондуктора – металлическая пластина толщиной ~ 0,7мм. или какую найдёте. От заготовки отмечаем и отрезаем полоску 25 мм шириной —

3.Предварительно накернив зубилом место сгиба пластины кондуктора зажимаем ее в струбцине либо тисках и загибаем при помощи молотка —

4.Если пластина не тонкая, в любом случае при сгибе острого угла не получится, поэтому напильником скругляем металлический брусок кондуктора в месте его примыкания —

5.Зажимаем обе детали, соосно совместив их между собой.

Со стороны пластины сверлим отверстие под резьбу, при этом детали конуктора лучше зажать дополнительной струбциной —

6.Нарезаем резьбу, зажимаем винтом —

7.Тоже проделываем с другой стороны и желательно в торце кондуктора.

Выступающий край полосы кондуктора обрезаем —

8.Острые края сглаживаем напильником, получаем почти готовый мебельный кондуктор, остается лишь к торцевому его упору приклеить небольшие накладочки.

Как видно на фото это необходимо сделать для полноценного прилегания кондуктора к детали. Их можно вырезать, например, из листового пластика толщиной ~1 мм и приклеить клеем, типа «Момент».

ПРИМЕЧАНИЕ: какие либо кондукторы для мебели из ДСП, дерева, пластмассы, мягких металлов, листовых металлических материалов – не годятся , так как при эксплуатации их конструкция и отверстия разбиваются, что приводит к неточному сверлению.

Более полный обзор мебельных приспособлений, инструментов, кондукторов и шаблонов Вы найдете в нашемDVDкурсе. При создании мебели практически все детали соединяются встык. Для такой цели используются шканты, в которых необходимо сделать отверстия. Именно для этого потребуется кондуктор. Подобное оборудование можно приобрести или выполнить своими руками.

Кондуктор представляет собой планку с несколькими отверстиями и гильзами. Подобное приспособление фиксируется к необходимой детали, а затем в гильзу аккуратно вставляют сверло и выполняют отверстие. Для закрепления двух деталей потребуется один кондуктор, благодаря чему фиксация получается надежной.

Преимущества изделия:

• точность сверления;
• простота и быстрота создания отверстий.

Стоит отметить, что кондукторы иногда применяются в машиностроении, а не только в строительстве. Более того, с помощью данного приспособления можно выполнять отверстия в цилиндрических заготовках и трубах. Также кондуктор позволяет делать перпендикулярные отверстия.

Точный и удобный кондуктор для сверления под шканты и конфирматы

Разметку делать необходимо очень точно, в особенности в длину, т.к. при неверной разметке ваши детали при стыковании имеют излишние зазоры или выступы.

Лучше сделать сквозное отверстие

в первой детали, приложить ее ко 2-ой — и сразу сверлом наметить место сверления в торце 2-ой детали. И потом, раздельно уже , тихо досверлитьотверстие. Делаем отверстие

на протяжении в 8 мм от края.

Загодя до того, как сделать сквозное отверстие, положите под деталь кусочек ненадобного ДСП. Так вы предупредите возникновения сколов на оборотной стороне.

Когда сквозное отверстие будет изготовлено, для выполнения сверлений отверстий под шею и шляпку конфирмата деталь сможете сверлить на весу.

Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно относительно к торцу детали. Если вы не удержите дрель ровно, сверло уходит в сторону и выйти наружу, тем испортив деталь.

Таковой вариант считается самым четким и, а дополнительно, самым резвым. Чтобы, чтоб сделать отверстие

в 2-ух деталях сразу, перед сверлением нужно их зафиксировать. Для этой цели бывают вариации пригодиться особые зажимы, струбцины и другие приспособления.

Чтоб всякий раз не размечать 8 мм от края как в пласт, так и по торцу, используется особое приспособление, которое, когда, просто сделать самому.

Для столярных работ

Наиболее разнообразен перечень кондукторов для подготовки столярных соединений. В этих целях успешно используются как одиночные изделия, так и целые серии приспособлений, использование которых существенно расширяет спектр выполняемых операций.

Один из наиболее распространённых видов кондукторов позволяет быстро и точно выполнить сверловку для выполнения потайных соединений на косых шурупах. Из примеров можно привести Wolcraft Undercover Jig, Kreg Jig Mini и Kreg Jig K Master. Эти приспособления сильно отличаются по конструкции, некоторые могут не иметь штатных средств фиксации и требуют применения быстрозажимных струбцин. Тем не менее техническое исполнение всех кондукторов находится на высоком уровне.

В целом продукция таких брендов как Kreg, Wolcraft и CMT это полноценные системы для выполнения столярных соединений на шкантах и стяжках minifix/rafix, а также разметки и сверления совмещённых отверстий, в том числе и глухих. В линейках можно встретить направляющие приспособления для выполнения ящичных соединений на пазах типа «ласточкин хвост» и кондукторы, заменяющие ламельные фрезеры.

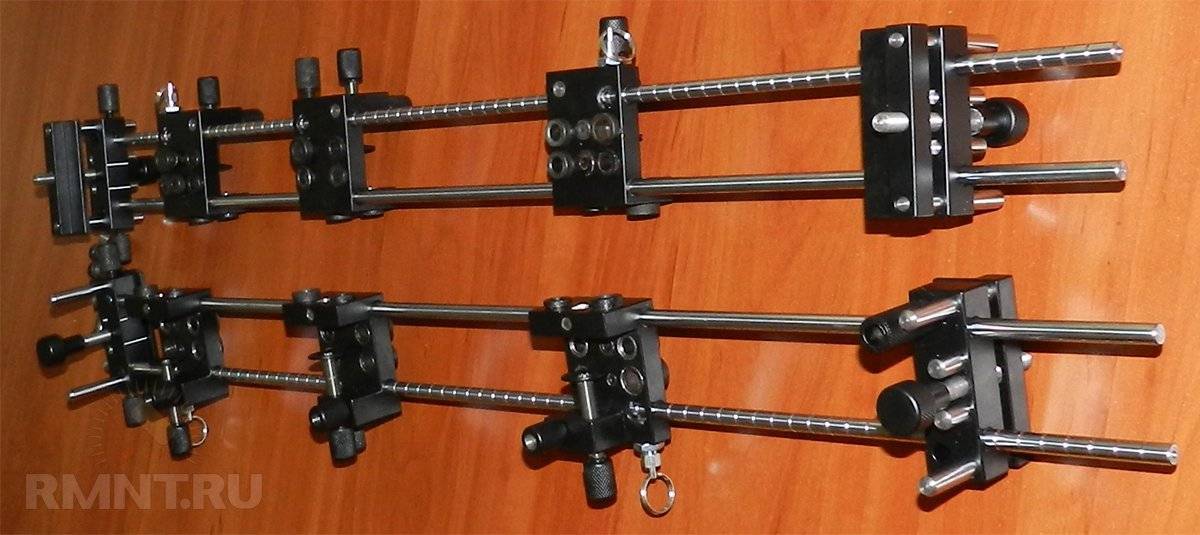

Системы Assistant и KWB Linemaster это практически самостоятельное оборудование рабочего места столяра, сильно упрощающее разметку и изготовление присадочных отверстий с высокой точностью. Кроме того, у Kreg имеется уникальные в своём роде шаблоны для быстрого крепления выдвижных ящичных направляющих и газовых стоек, а также кондуктор для ручного сверления под установку дверных петель.
