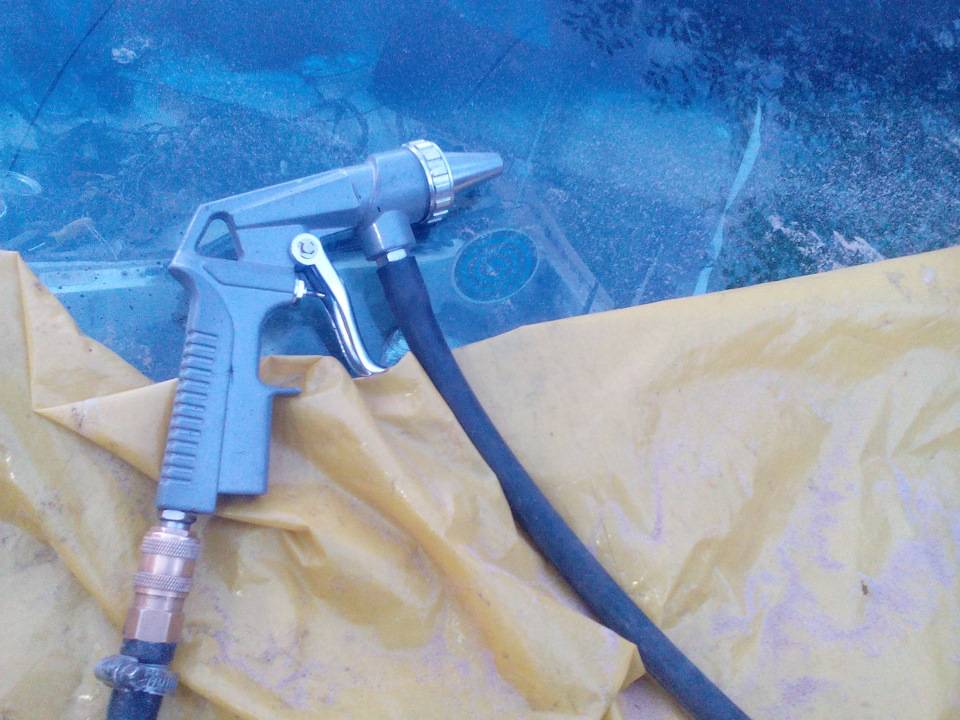

Пескоструй из мовильного пистолета

Сборка пескоструйного аппарата

Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.

Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.

Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива

В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.

Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.

Для размещения баллона в вертикальном положении к нему приваривают три уголка

Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.

Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.

Заводское 6-миллиметровое сопло из карбида бора

Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.

Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.

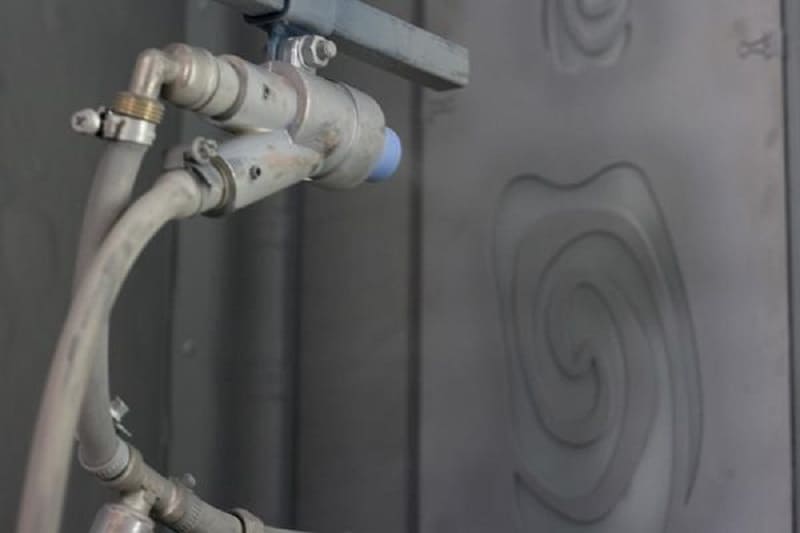

Для подсоединения шлангов подходят водопроводные тройники и газовые краны

После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.

Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.

Пескоструйная камера

Чтобы проводить пескоструйные работы с предметами разных размеров, можно использовать также пескоструйную камеру. Такое приспособление сэкономит абразивный материал, поскольку он не будет разлетаться на воздухе.

Весь аппарат представляет собой металлический прямоугольный ящик. Конструкция изготавливается из металлического профиля и тонкой древесины. С лицевой стороны резервуар облицовывают стальными листами. Конструкция является довольно компактной, её можно поместить на стол.

С одной стороны обычно делают смотровое стекло. В этой же стенке проделывают отверстия диаметром в 10 см для перчаток. С помощью таких перчаток можно просунуть руки внутрь и производить необходимые манипуляции. Дно ящика изготавливается из решёток. Под решёткой устанавливается поддон, на который будет падать абразив.

Камера оснащается пистолетом. Он будет обеспечивать выброс абразивного материала на поверхность обрабатываемого изделия. Это говорит о том, что в конструкции должно быть ещё и отверстие для шланга. По нему будет проходить воздух из пистолета. Шланг для песка обычно помещается в резервуар с абразивом. Это необходимо для того, чтобы обеспечить беспрерывный процесс. Тогда использованный песок будет поступать в резервуар, из которого проходит очередной цикл.

С одной стороны изготавливают закрывающийся люк, через который подаются детали. Чтобы всё было комфортно и удобно, необходимо в камере сделать освещение, тогда процесс будет безостановочным. Чтобы обработать деталь, засовываем руку в резиновые перчатки, которые находятся внутри камеры, и используем пескоструйный аппарат.

С помощью самостоятельно изготовленного пескоструйного аппарата можно произвести очень хорошую обработку любой поверхности и детали. Но если будет произведена неправильная сборка, то никакого эффекта не будет. Необходимо выполнять сборку строго по инструкции и чертежу, только тогда можно избежать травм. Желательно покупать качественные запчасти на некоторые элементы конструкции, тогда аппарат прослужит долго. Как видим, самодельный пескоструйный аппарат своими руками сделать не сильно сложно, нужно лишь найти материалы и правильно все собрать. Удачи.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

пистолет, выполняющий функцию смесительного клапана;
рукоятку с устройством подачи воздуха;
пластиковую бутылку, играющую роль бачка для абразива;
тройник;
шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

Пистолет растачивается для увеличения диаметра выходной дюзы.
Смесительный тройник присоединяется к пистолету.
Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Делаем сопло и пистолет

В качестве сопла самым распространённым вариантом является керамическая часть от автомобильной свечи. Чтобы его извлечь, начинаем с сердечника. Сердечник зажимаем в тисках и начинаем вращать свечу ключом, пока он не отломится. Далее, свечу зажимаем в тисках, аккуратно болгаркой пропиливаем по кругу между гранями под ключ и резьбой. Обламываем, вытаскиваем керамическую часть из гайки. Должно получиться керамическое сопло с небольшим утолщением со стороны гайки. Берём сантехническую заглушку 20 мм. Просверливаем отверстия под будущее сопло. Далее, в кран вставляем отрезок резиновой трубки подходящего диаметра, чтобы внутренний диаметр соответствовал внутреннему диаметру керамической части свечи. Это нужно для того, чтобы песчинки шли по ровному каналу, иначе будут появляться завихрения в соединении крана и сопла. Также керамическая часть будет слишком быстро изнашиваться. Можно купить уже готовое сопло. В зависимости от его диаметра будет меняться продуктивность, а также расход абразива и воздуха. Ниже приводится сравнительная таблица.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
армированный шланг;
блок смешивания, подойдет тройник с подходящим диаметром посадки;
узел регулировки подачи, дозатор с цилиндрического типа;
трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

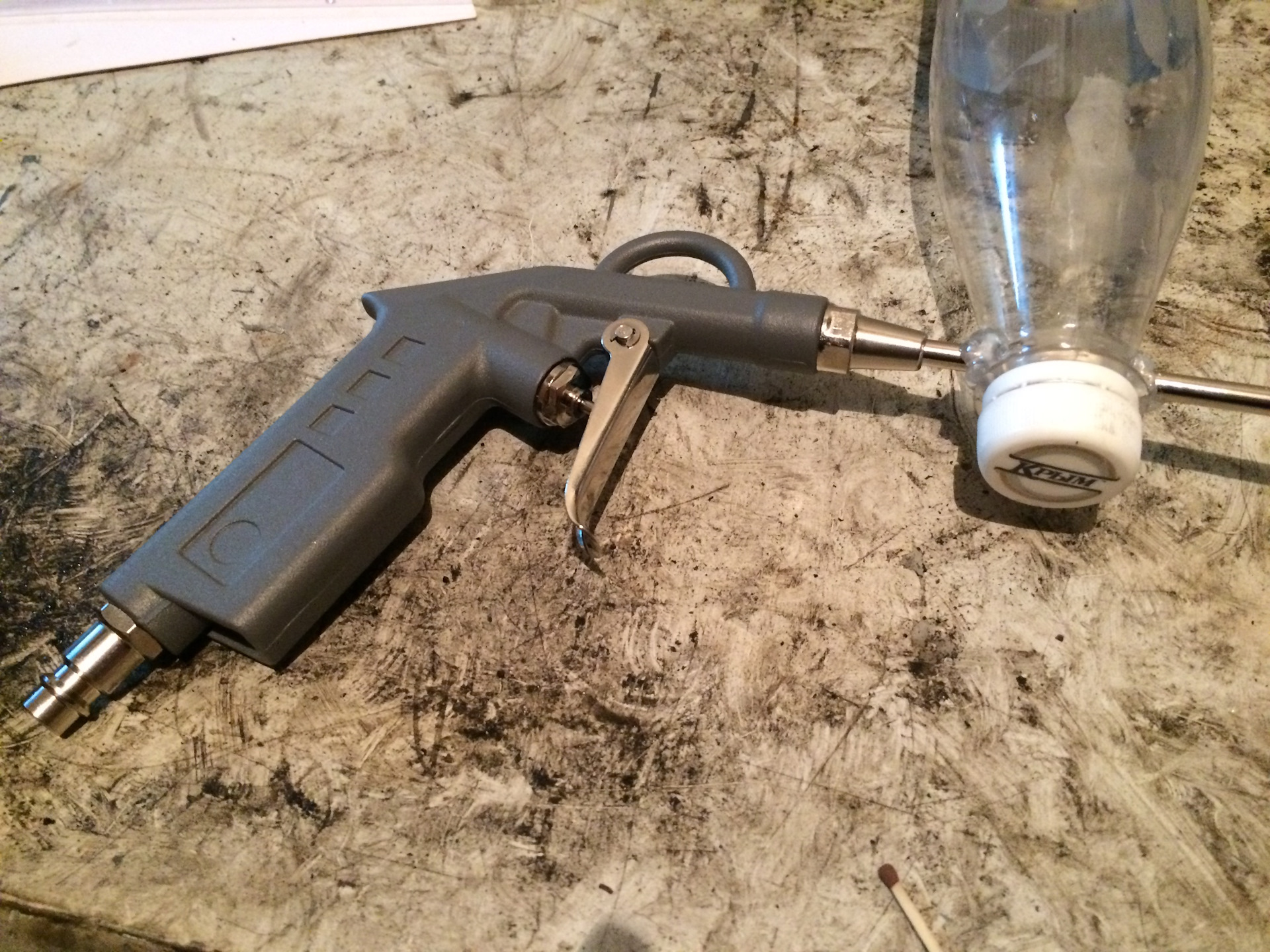

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

готовый пневматический продувочный пистолет;
сантехнический тройник;
шаровый кран для регулировки подачи абразива;
выходное сопло с прижимной гайкой.

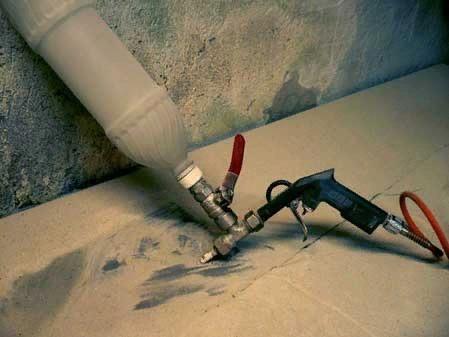

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

клапан смешивания из обычного пистолета краскопульта;
рукоять с механизмом подачи воздуха краскопульта;
бутылка для абразивной смеси:
тройник;
шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

проточить пистолет краскопульта для использования сопла нужных габаритов;
присоединить к пистолету тройник смешивания;
установить и закрепить шланги подачи и циркуляции.

Области применения пескоструйных устройств

Самая распространенная отрасль – кузовной ремонт. Данная техника помогает быстро и эффективно освободить поверхность от старой краски, ржавчины, жира и иных загрязнений. Часто устройство используется при осуществлении ремонта дисков: если деталь облупилась, помялась или повредилась, то прежде, чем приступать к ее восстановлению, вначале производят качественную очистку, а после – покраску.

В чем преимущества пескоструйного агрегата? Результат шлифовки металла данным инструментом уникальный, чего нельзя добиться в ручном режиме. Данным способом удаляются даже самые точечные элементы коррозии, «спрятавшиеся» в ямках, незначительных порах и микротрещинках, что позволяет минимизировать процесс ржавления металлического основания. Почищенные таким образом изделия служат намного дольше и меньше подвергаются коррозии. Что касается поверхности, то она получается удивительно гладкая. При отсутствии царапин грунтовка и краска идеально покрывают детали.

Кроме ремонта автомашин, пескоструйное устройство широко используется в:

мебельном производстве;
судоремонтной сфере и кораблестроении;
при капитальном ремонте строительных объектов;
деревоперерабатывающей промышленности;
при очистке оснований от кирпича и бетона;
в процессе гравировки металла;
создании замысловатых узоров на стеклах;
предварительной обработке изделий перед нанесением газотермического напыления и использовании гальванотехнических операций;
при матировании керамики и стекла.

Мощные устройства, изготовленные из высокопрочного материала и наделенные специальными функциями посредством использования всевозможных насадок, применяются для просверливания отверстий, канавок и пазов. Дизайнерские фантазии с использованием такого агрегата позволяют обработать поверхность таким образом, чтобы материал «постарел» и приобрел винтажный вид.

Как сделать пескоструй из бутылки без компрессора своими руками

Большинство алгоритмов рекомендуют использовать для создания пескоструйного аппарата компрессор, обеспечивающий устройству приемлемую мощность. Но при желании сделать приспособление можно с применением краскопульта. Алгоритм выглядит так:

Краскопульт предварительно растачивают, чтобы увеличить диаметр выходного отверстия.
К устройству присоединяют смесительный тройник и соединяют пистолет с пластиковой бутылкой с песком.
Закрепляют подающий и циркуляционный шланги.

Конструкция приводится в действие нажатием курка краскопульта. Обработка поверхности происходит в импульсном режиме.

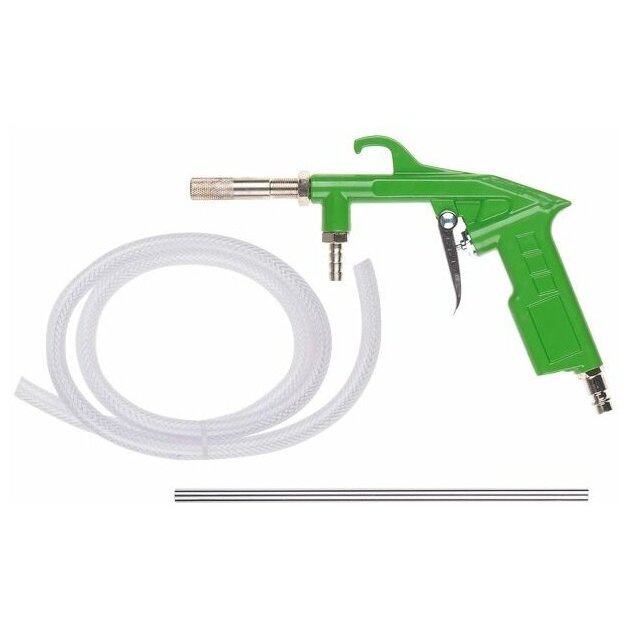

Пескоструй из ручного краскопульта работает по принципу механического пульверизатора

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

По принципу работы пескоструйный аппарат очень похож на краскопульт

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю

Из чего можно собрать пескоструйный аппарат в домашней мастерской

Если пескоструй необходим не для постоянной работы, а для бытового использования, то дешевле собрать самостоятельно мини пескоструй своими руками. Есть несколько вариантов такой конструкции, в зависимости от того, что конкретно есть под руками у мастера. Это обойдется дешевле, да и мастеру будет приятнее.
