Шарошка для дрели по металлу: виды, назначение

Виды инструмента и особенности его конструкции

Шарошки производятся в различном конструктивном исполнении, а для их изготовления, как уже говорилось выше, могут использоваться разные материалы.

По строению борфрезы могут быть:

• одноконусной конструкции;
• двухконусными;
• трехконусными.

Разнообразными могут быть и формы головки такого инструмента. Так, встречаются шарошки с головкой конусной, цилиндрической, шаровидной, овальной или полуовальной формы. Выбор того или иного типа инструмента зависит как от характера технологических задач, так и от геометрических параметров изделия, которое предстоит обрабатывать.

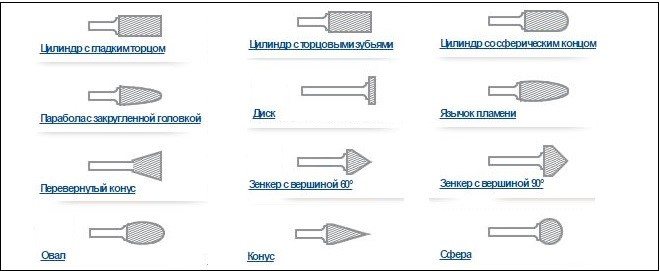

Формы рабочих головок шарошек

Различаются шарошки и по материалу изготовления. В зависимости от данного параметра это могут быть:

• инструменты, изготовленные из углеродистой стали;
• алмазные шарошки, на рабочую часть которых нанесено напыление алмазной крошки;
• абразивные шарошки, которые также могут выполняться с напылением на рабочую часть или полностью изготавливаться из абразивного материала;
• твердосплавные шарошки, на металлический хвостовик которых напаяна рабочая головка из твердого сплава.

Борфрезы из углеродистой стали Шарошки, для изготовления которых применяется углеродистая сталь, чаще всех остальных используются для работы в комплекте с электрической дрелью или шуруповертом. Это могут быть как шарошки по дереву для дрели, так и инструмент, предназначенный для обработки металлических изделий. Одним из главных достоинств такой борфрезы является ее невысокая цена.

Зубья шарошек из углеродистой стали сильно изнашиваются при работе с твердыми металлами

Используя этот металлический инструмент, даже в бытовых условиях можно выполнять обработку углублений сложной конфигурации, устранять на изделиях острые края, создавать ровные и аккуратные отверстия и увеличивать диаметр уже имеющихся.

Шарошки с алмазным напылением

Шарошки алмазные, которые также могут использоваться в комплекте с ручным электроинструментом, – это уже профессиональный инструмент. С его помощью можно выполнять тонкую шлифовку и расточку отверстий. Такие инструменты демонстрируют свою эффективность не только при обработке хрупких материалов, таких как стекло или керамика, но и при выполнении работ с высокопрочными материалами, где металлические шарошки просто бессильны.

Профессиональные насадки с алмазным напылением

Алмазная шарошка – это именно тот инструмент, которым оснащаются гравировальные установки, позволяющие обрабатывать мельчайшие детали, наносить на поверхность изделий различные узоры и надписи. Обработанная при помощи алмазной шарошки поверхность отличается минимальной степенью шероховатости.

Абразивные шарошки

С точки зрения применения шарошка абразивная, изготовленная методом напыления, мало чем отличается от инструмента алмазного типа. За счет высокой твердости своей рабочей части шарошка абразивная может успешно применяться для обработки таких материалов, как металл, пластик, керамика и стекло, бетон, искусственный и натуральный камень, кирпич и др. Как и инструменты двух предыдущих категорий, шарошка абразивная может выполняться в любых формах и размерах, а также использоваться в комплекте с дрелью и шуруповертом.

Корундовые шарошки

Рабочая часть, которой оснащена шарошка абразивная, изготавливается методом напыления или целиком выполняется из абразивного материала, в качестве которого чаще всего используют электрокорунд. Шарошечное долото из абразива отличается низкой стоимостью, но и служит значительно меньше, чем даже металлический инструмент.

Шарошки с головкой из твердого сплава

Шарошки, рабочая часть которых выполнена из твердого сплава, используются преимущественно в производственных условиях. Твердосплавные шарошки, которыми оснащаются мощные и высокооборотистые электроинструменты, применяются для обработки материалов, отличающихся высокой твердостью, – чугуна, жаропрочной и нержавеющей стали, титановых сплавов и др.

Шарошки по металлу с твердосплавной головкой

Шарошки именно данного типа являются оптимальным выбором в тех случаях, когда необходимо качественно обработать сварные швы. Твердосплавные инструменты, рабочая часть которых также может иметь различную конфигурацию, отличаются исключительно длительным сроком эксплуатации.

Виды инструмента и особенности конструкции

По используемому в конструкции материалу, виды шарошек по металлу бывают из:

• углеродистой стали;
• алмазные;
• абразивные;
• твердосплавные.

Углеродистая сталь используется в шарошках, которые применяются в работе с электродрелью. С их помощью можно обрабатывать изделия из дерева и металла, закруглять углы, сверлить новые и растачивать старые отверстия. Ее основное преимущество перед другими видами борфрез – низкая цена.

Алмазные шарошки по металлу чаще применяются на производстве, но их также можно встретить в наборе умельца, который занимается ремонтом. Кроме профессионального оборудования они подходят и для электродрели. На рабочую поверхность такой фрезы нанесено алмазное напыление. Это позволяет шлифовать и растачивать отверстия. Используются для обработки как хрупких, так и твердых материалов.

Абразивные шарошки

По технологии изготовления и области применения шарошка абразивная схожа с алмазной. Вместо алмазной крошки зачастую используется электрокорунд. Недолговечность в работе компенсируется низкой стоимостью.

Шарошки твердосплавные применяются на производстве в мощных станках, позволяющих создать скорость вращения до 60000 оборотов в минуту. С их помощью обрабатывают обладающие высокой твердостью стали и сплавы, чугун, титан и многое другое. Применение борфрез из твердого сплава позволяет наилучшим образом обрабатывать сварные швы.

В магазинах представлены разнообразные наборы шарошек по металлу, которые различаются по форме головки:

• цилиндр;
• сфера;
• овал;
• парабола;
• язык пламени;
• зенкер.

Цилиндрическая форма позволяет растачивать отверстия (в том числе и глухие), обрабатывать торцы и внутренние углы. Торец такой шарошки может быть сферическим или гладким. Первый вариант не позволит делать некоторые операции, но появится возможность использовать его вместо сферы и сэкономить на этом деньги. Если на борфрезе алмазное или абразивное напыление, то ею можно затачивать инструмент.

Алмазная шарошка

Сферическая головка используется для сглаживания граней изделия, внутренний углов и сварных швов, заточки, шлифовки и много другого. Овальная форма головки придает ей универсальность и наделает возможностями как цилиндрической, так и сферической головок. При обработке внутренних поверхностей такой шарошкой, не останется глубокого паза. Очень часто используется в автомобилестроении и автотюнинге при обработке двигателей и коллекторов.

Параболический контур может быть острым или закруглен. В первом исполнении это позволит легко устранить заусенцы в деталях зубчатых передач. Закругленная форма позволит делать небольшие пазы и обрабатывать внутренние сварные швы.

Чаще всего встречается борфреза с насадкой в форме языка пламени. Она является универсальной и подходит для выполнения большинства операций даже с самыми трудными поверхностями и материалами.

Шарошка G-Cut форма зенкер

Зенкер — это специальная шарошка, которая используется для снятия фаски на отверстии. Делать это можно и сверлом с большим диаметром, но зенкер позволяет сделать более ровную поверхность и угол наклона.

Советы по обработке различных материалов

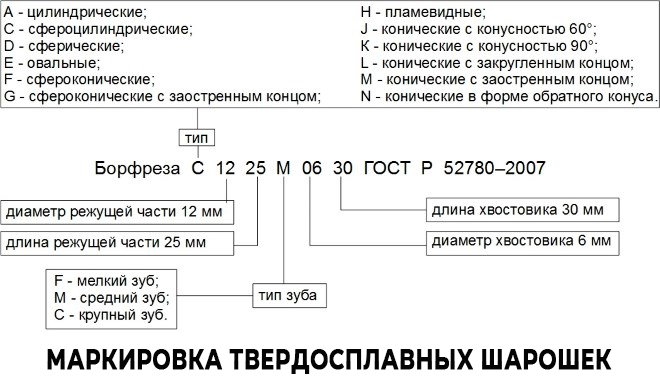

Типы режущих поверхностей также стандартизованы и имеют буквенное обозначение, которое обычно указывают последним в коде конкретного изделия. На рисунке ниже представлены базовые конфигурации зубьев, а в таблице приведены рекомендации по их применению при обработке различных металлов, сплавов, пластика и армированных материалов.

№	Материал	D	S	N	CB	DC
1	Алюминий и его сплавы	—	—	*	—	—
2	Медь, бронза, латунь	*	—	—	*	—
3	Цинковые сплавы	—	—	*	—	—
4	Сплавы титана	*	*	—	*	*
5	Сталь высокой твердости	*	*	—	*	—
6	Конструкционная сталь	*	*	—	*	*
7	Легированная сталь	*	*	—	*	—
8	Нержавеющая сталь	*	*	—	*	—
9	Чугун	*	*	—	*	—
10	Сварные швы	*	*	—	*	—
11	Углеродное волокно	—	*	—	—	—
12	Стекловолокно	—	—	—	—	*
13	Пластмассы	—	—	*	*	*

Кроме указаний по выбору конфигурации зубьев, в каталогах производителей борфрез всегда можно найти таблицы со значениями скоростей резания и частот вращения для конкретных видов металлов и других материалов.

Как выбрать

При подборе учитывают:

• характер выполняемой работы;
• свойства обрабатываемого материала;

• размеры и форму изделия;
• технические характеристики инструмента, с которым комплектуется насадка.

Важными характеристиками насадок является нарезка зубьев:

• стандартная – применяется для зачистки заусенцев и снятия фасок;
• редкие зубья – такой шарошкой обрабатывают детали из алюминия и меди;

• твердосплавные зубья – используются для работ с чугуном и нержавеющей сталью;
• ультратонкая нарезка – обеспечивает высокий уровень шлифовки.

Наибольшую производительность демонстрирует шарошка с двойной заточкой головки.

При подборе следует принимать во внимание параметры электроинструмента, на который она будет устанавливаться: мощность и количество оборотов. Еще одним параметром выбора является скорость вращения электроинструмента. Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно

Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно

Еще одним параметром выбора является скорость вращения электроинструмента. Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно.

Мнение эксперта Торсунов Павел Максимович

Лучший вариант для обработки металлов дрелью — модель из быстрорежущей стали.

Важными параметрами любой борфрезы являются диаметр и длина хвостовика. Масса металла хвостовика гасит возможную вибрацию, и по возможности нужно выбирать максимально доступный диаметр.

Длина же является фактором, способствующим вибрации, что особенно проявляется на металле с неравномерной структурой. Поэтому она должна точно соответствовать предполагаемым видам обработки.

Шарошка по металлу на дрель их виды назначение и применение

Для обработки металлических деталей используются напильники, абразивные круги и шарошки. Среди этих всех инструментов мало известна шарошка, применяемая в паре со специальными электроинструментами, в том числе и дрелью. Шарошка по металлу для дрели предназначается для зачистки, шлифования, а также дробления и доводки деталей до необходимых размеров и форм.

Шарошки что такое для чего применяются

Шарошки еще называют борфрезами и бурами шарового, конусного, цилиндрического и других типов, в зависимости от формы насадки. Конструктивно насадка состоит из двух частей — это хвостовая часть цилиндрической формы для фиксации в патроне дрели, а также рабочая область или головка. Если с хвостовиком насадки все просто, то с рабочей частью нужно разобраться подробно, так как форма головок бывает разной, от чего зависят способности инструмента по достижению конечного результата.

Шарошки служат для применения совместно со специализированными электроинструментами, которые способны развивать скорость вращения шпинделя до 60 тысяч оборотов в минуту. К таковым инструментам относятся станки ЧПУ. Дрель развивает скорость до 7-8 тысяч оборотов в минуту, поэтому применение борфрез в этом инструменте является неправильным, но возможным. Если необходимо обработать металлическую заготовку, то в единичных случаях применение дрели допустимо.

Шарошки по металлу для дрелей имеют упрощенные формы головок, что позволяет обеспечить их функциональность в патроне маломощных инструментов. Для изготовления борфрез используются разные материалы, обладающие высокой прочностью. Это легированные и инструментальные сорта стали, которые положительно влияют на функциональность, а также имеют продолжительный срок службы.

Где применяются насадки

Рассматриваемые устройства нашли свое применения не только в сфере обработки металла, но еще и в строительстве, автомобильном и машинном строении, а также горнодобывающей промышленности. Кроме того, шарошки применяются в медицине, где с их помощью выполняется просверливание зубов. В ювелирном деле борфрезы используются для обточки и изготовления украшений из золота и серебра.

Кроме специализированных направлений, борфрезы применяются и в хозяйстве. Выполняя работы, которые связаны с обработкой металла, купить шарошки понадобится, чтобы произвести обточку, отделку или высверливание соответствующей формы заготовки. Кроме подготовки металла, насадки можно использовать также для обработки дерева, пластика и стекла.

Применение шарошек дает возможность получения ровных и аккуратных поверхностей в металлических заготовках. О точности обработки шарошками в патроне дрели говорить не приходится, однако произвести черновую обработку материала вполне возможно. Если необходимо получить максимально-качественный, точный и аккуратный способ обработки, то для этого насадки нужно применять совместно со специальным оборудованием — бормашинки. Только цена таких бормашин очень высокая, и покупать их рационально в одном случае, если заниматься обработкой металла на профессиональном уровне.

Виды шарошек

На рынке присутствует широкий ассортимент борфрез, которые отличаются размерами или своей конфигурацией. Такое многообразие позволяет выбрать нужное приспособление в зависимости от цели использования и структуры обрабатываемого материала.

Цилиндрические шарошки бывают с гладким, зубчатым или сферическим торцом. Они используются для увеличения отверстий под определенным углом. Ими удобно также затачивать инструмент, например, отвертки.

Формы рабочих головок шарошек

Сферическая насадка позволяет отшлифовать сварной шов изнутри с углом в 90 градусов и меньше. С ее помощью можно также зачистить небольшие дефекты металла на детали или убрать подтеки краски, особенно при ограниченном доступе к поверхности.

Овальная форма шарошки по металлу представляет нечто среднее между цилиндрической и сферической. Она предназначена для зачистки торца заготовки и внутренних полостей определенной формы.

Параболическая головка борфрезы бывает скругленной или заостренной. Скругленная головка удобна при формировании канавок или зачистки углублений. Ее пользуются, когда надо прочистить, например, маслопровод. Острая парабола зачищает кромки шестеренок от заусениц, а также внутренние сварные швы в узких местах.

Шарошка для дрели в форме язычка пламени наиболее универсальна, так как соединяет в себе преимущества параболы и бочкообразного овала. Она эффективна при обработке самых сложных поверхностей.

Зенкер — особый борфрез по металлу, применяющийся в обработке цилиндрического или конического отверстия. Он незаменим для формирования внутренней резьбы или снятия ровной фаски с кромки конусного отверстия.

Шарошка абразивная по металлу назначение

Абразивные шарошки служат непосредственно для обработки металлических материалов, но также они отлично справляются с пластиком, стеклом, керамикой, кирпичом и даже гранитом. Изготавливаются они при помощи метода напыления, поэтому имеют одинаковые параметры шероховатости с алмазными борфрезами.

Головки абразивных насадок имеют разные формы, и изготавливаются двумя способами: напылением на металлическое основание, а также путем применения целого абразива, в качестве которого служит зачастую электрокорунд. Достоинство таковых насадок в том, что они стоят недорого, а также отлично справляются с поставленными задачами по обработке разного рода материалов.

Как правильно использовать борфрезы

Чаще всего мы наблюдаем использование шарошек для дрели или с другим ручным инструментом, потому что тот вариант очень эффективен. Но у него есть и недостатки, например, нет возможности сделать ровное отверстие высокой точности, а частые смещения и вибрации быстро изнашивают борфрезы.

Шарошки для дрели

Сегодня шарошка все чаще применяется на производстве, например, в станках с ЧПУ для обработки металлических поверхностей заготовок в комплексе с другими режущими инструментами. Благодаря жестко зафиксированному положению, удается достичь повышенной точности обработки.

Представляем список правил грамотного использования борфрез:

1. Головка фрезы и обрабатываемая поверхность должны быть в полном контакте.
2. Хвостовик не должен соприкасаться с местом обработки, иначе это может привести к поломке инструмента.
3. Следует грамотно подбирать скорость вращения, в соответствии с типом шарошки и материалом обрабатываемой заготовки. Это увеличит долговечность фрезы, снизит затраты на электричество и снизит вероятность незапланированных деформаций.
4. Для того, чтобы продлить срок эксплуатации борфрезы, следует наблюдать и снижать износ головки инструмента. Для этого требуется во время работы пользоваться смазкой на основе машинного масла.
5. Необходимо регулярно проверять уровень износа и своевременно заменять борфрезу на новую.

Благодаря шарошкам производятся финишная и шлифовальная операции, кроме этого, они позволяют делать гравировку, отверстия и пазы в тех местах и с теми материалами, с которыми на справится другой инструмент. В зависимости от поставленных задач, следует подбирать борфрезу по ситуации.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

При доводке поверхностей изделий из разных материалов используются специальные инструменты: фреза, абразивный круг, напильник, шарошка по металлу, также известная под названием борфреза, наждак и долото шарошечное. В зависимости от типа приспособление может устанавливаться в патрон электрической дрели, шуруповерта или станка.

Что собой представляет шарошка и где используется

Шарошка (борфреза, долото шарошечное) – это инструмент, история которого насчитывает не один десяток, а может быть, и не одну сотню лет, точных данных на этот счет нет. Конструкция этого инструмента включает в себя два основных элемента: хвостовик, при помощи которого шарошка фиксируется в патроне используемого оборудования, и рабочую головку, выполняющую основную работу по шлифовке различных материалов. Шарошке в ходе обработки придают вращение, скорость которого может доходить до 60 000 об/мин.

Современные производители выпускают выполненные из разных материалов шарошки с рабочими головками различных размеров и форм. Такое разнообразие позволяет подбирать инструмент для решения конкретных технологических задач. Делая такой выбор, руководствуются в первую очередь характеристиками материала, из которого сделано обрабатываемое изделие, а также геометрическими параметрами последнего.

Борфрезы по металлу с удлиненным хвостовиком

Шарошки по металлу и другим материалам активно используются во многих сферах, в числе которых машиностроение, строительство, автомобилестроение, горнодобывающая промышленность, медицина, ювелирное дело и др. Применяя такой инструмент, можно выполнять эффективную обработку изделий из различных металлов, древесины, камня, стекла и пластика.

Не обойтись без шарошек при производстве пластиковых окон (с помощью такого инструмента зачищают места соединений). В горнодобывающей промышленности практикуется применение шарошек по камню большого диаметра, на рабочую часть которых установлены твердосплавные зубья. В ювелирном деле и при изготовлении декоративных элементов при помощи шарошек небольшого размера не только обрабатывают мелкие детали, но и наносят надписи и узоры на поверхность изделий.

Граверная работа мини шарошкой по керамике

Стоматология – еще одна сфера, где шарошки применяются очень активно. Именно такой инструмент является рабочим органом всем известной бормашины, также его используют при изготовлении зубных протезов. В быту шарошки, устанавливаемые в патрон обычной электродрели, также используются довольно часто. Применяя их, домашние мастера решают многие задачи, связанные с ремонтом дома и поддержанием его в надлежащем состоянии.

При помощи шарошек, правильно подбирая их форму и материал изготовления в соответствии с задачами, которые предстоит решить, можно выполнить ровное и аккуратное отверстие в стекле, керамической плитке, камне, кирпиче и в деревянных изделиях, качественно зачистить сварные швы, провести обработку труднодоступных мест, с чем не справится ни один другой инструмент.

Разновидности борфрез

Борфрезы могут обладать разной конструкцией и включать в свой состав различные материалы. Различают следующие строения шарашек по металлу:

• одноконусное;
• двухконусное;
• трехконусное.

Различается и форма рабочих элементов. Так, существуют приспособления с овальной, шаровидной, цилиндрической или конусной головкой. Выбор подходящей шарошки находится в зависимости от конфигурации обрабатываемого изделия и поставленных перед инструментом задач.

Шарошки различаются и материалом, который использовался для их производства. Тут следует выделить:

• приспособления из углеродистого стального сплава;
• шарошки с алмазным напылением;
• абразивные борфрезы;
• шарошки из твердого сплава.

Из углеродистой стали

Инструмент, сделанный из углеродистого стального сплава, применяется в комбинации с шуруповертом или электродрелью. Его основное преимущество — небольшая стоимость.

Воспользовавшись этим инструментом, можно создавать сложные углубления, удалять острые края с изделий, создавать аккуратные и качественные отверстия, а также расширять диаметр уже созданных.

С алмазным напылением

Эти приспособления относятся к профессиональным. Такие шарошки позволяют выполнять тонкую расточку и шлифовку просверленных отверстий. Данная разновидность инструмента эффективна и при обработке керамики и стекла, и при работе с материалами высокой прочности.

Шарошками алмазного типа оснащается гравировальное оборудование, которое позволяет производить тончайшую обработку, наносить на различные покрытия надписи и узоры.

Абразивный инструмент

Такие приспособления похожи на алмазные шарошки. Благодаря повышенной твердости рабочего элемента абразивная борфреза используется для обработки стекла, керамика, пластмассы, камня, металла и т. д.

Эти шарошки обладают абразивным рабочим элементом, который полностью изготавливается из абразивного материала или делается посредством напыления. Абразивное шарошечное долото характеризуется небольшой ценой, однако отличается гораздо меньшей долговечностью, нежели инструмент из металла.

С твердосплавной головкой

Такой инструмент зачастую применяется на производстве. Шарошки твердосплавного типа используются для обработки таких высокотвердых материалов, как чугуна, стали, титана и т. д.

Этот тип приспособлений также прекрасно подходит для обработки сварочных швов.

Алмазные боры для гравировки

Алмазные боры по праву держат звание самых популярных насадок для граверов. Они входят в профессиональные комплектации данных инструментов. Инструмент отличается прочностью и долговечностью при условии правильной эксплуатации.

Сам бор сделан из инструментальной стали. На ее поверхность нанесена пыль из мелких технических алмазов. Именно они справляются с такими прочными материалами, как стекло, керамика. Алмазными борами можно обрабатывать полудрагоценные камни, натуральные и искусственные. Они с легкостью справляются с металлами и сплавами.

Боры данного типа не применяются для черновой обработки, их цель — доводка фигурных выемок, отверстий. Насадки продаются чаще всего в наборах. Их может быть 10-20 штук, отличных по форме. Для производства тонких работ мастера могут найти алмазный бор профессионального класса и купить его в одном экземпляре.

Набор алмазных насадок на гравер
