Шпиндель фрезерного станка: устройство, конус, чертеж

Критерии подбора мини-токарного станка

В надежде на то чтобы мини токарный станок прослужил нам долго и не стал непотребным и ненужным. Следует при покупке знать основные характеристики станка и обращать интерес именно на те, которые нам наиболее важны. В первую очередь, следует определить параметры, которые ценны при функционировании миниатюрного токарного станка:

Размеры заготовок и диаметры их обтачивания, данные параметры обусловливаются от расстояния до суппорта;
Виды работы: токарная, накатка деталей, нарезание резьбы, шлифование, сверление, заточка инструментов, фрезерные операции и т.п.;
Требуемая мощность – от нее зависит производительность оборудования. Для подбора мощности необходимо определиться, с характеристиками, подвергающихся обработке материалов. Как правило мощность мини-станков не превышает 400 Вт. Данной мощности достаточно для выполнения обработки металлических заготовок, изготовленных из мягких сплавов;
Рабочее напряжение станка. Большинству из мини токарных станков хватает однофазного напряжения 220 В;
Масса. Вес мини токарного станка находится в пределах от 10-100 кг, в зависимости от конкретной модели. От тяжести оборудования не зависит качество работ! В процессе транспортировки мини токарный станок является наиболее приспособленным и мобильным.
Диаметр сквозного отверстия шпинделя;
Скорость вращения вала со шпинделем (об/мин) при наличии возможности ее регулирования. От скорости вращения откровенно зависит скорость выполнения работ. Возможность регулирования скорости вращения является важным параметром и обязательна;
Цена деления на шкале лимба подачи. Чем меньше величина цены деления, тем более качественно можно настроить перемещение инструмента;
Расстояние между задней и передней бабкой. От данной характеристики зависит максимальная длина обрабатываемых заготовок;
Реверс шпинделя. Важным критерием является его наличие;
Диаметр пиноли бабки. Чем диаметр больше, тем лучше, тем меньше будет вибрировать деталь во время обработки;
Требуемая точность;
Габариты станка. Длина*ширина*высота;
Рабочая зона;
Цена;
Крепление станка;

Наилучшие разновидности конусов на сегодняшний день

В наши дни особой популярностью, благодаря своему качеству, пользуются инструментальные конусы Морзе компаний HSK, Capto и Kennametal. Хорошая устойчивость к изменениям температуры и соответствие жестким требованиям в станкостроении позволило конусам Морзе этих брендов стать лидерами рынка.

HSK – это полые инструменты с конусностью 1:10. Обозначаются буквой латинского алфавита и цифрой, обозначающей больший диаметр фланца

Главной особенностью таких изделий является быстрая замена инструмента, что очень важно в станках с ЧПУ

HSK 63

Инструментальные конусы Capto соответствуют международному стандарту ISO и являются высококлассной продукцией. Продукция дорогостоящая из-за сложности изготовления, но высокая точность позволит минимизировать брак на производстве при использовании на станках этих инструментов. Особенность конструкции не позволяет им провернуться во время работы станка, происходит самозаклинивание. Жесткость соединения продукции компании Capto – это основное их преимущество перед другими конкурентами

Продукция компаний B&S, Jacobs и Jarno распространены в основном в США, так как не имеют подтверждения международных стандартов и создаются соответственно для американского рынка, где пользуются большим спросом.

Компания Bridgerport Machines разработала модель R8 для цанговых зажимов на своем оборудовании. Но затем изобретение было доработано и выпущено на международный рынок. Эффективность этого средства вызвала в свое время фурор и стали появляться всевозможные аналоги. На сегодняшний день компания выпускает только один вид исполнения такого механизма.

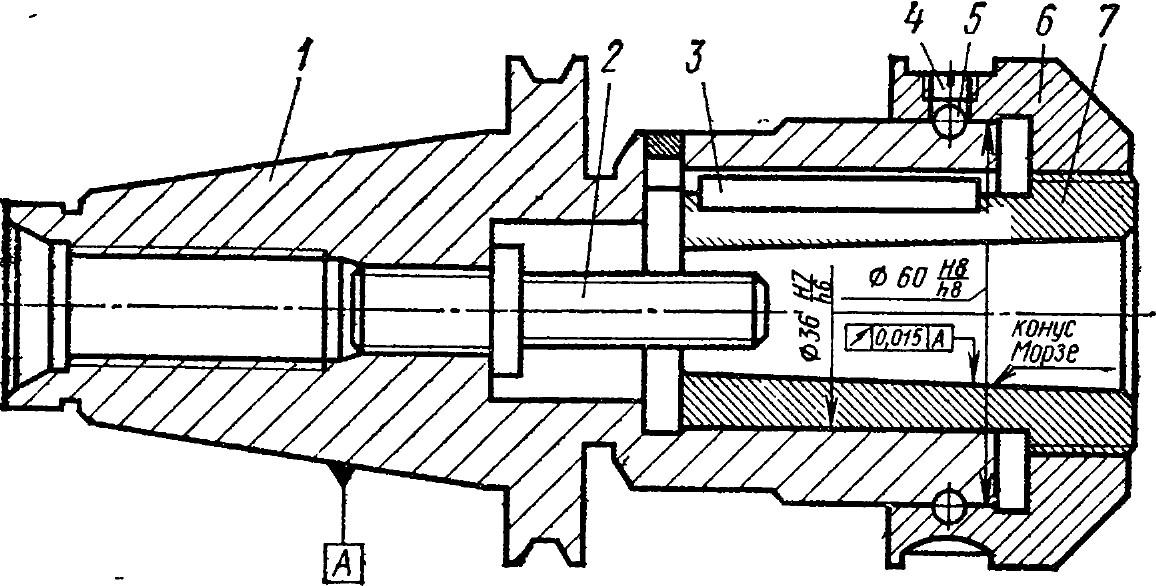

Инструментальный конус 7:24 широко применяем в станках с ЧПУ, где смена инструмента происходит автоматически. Являясь инструментальным, он обладает рядом преимуществ перед обычным и поэтому так популярен в станкостроении. Существует множество его разновидностей. Во многих странах разработаны собственные стандарты к нему и поэтому между собой модели 7:24 от разных производителей не заменяют друг друга.

Конус 1:50 также широко применим в машиностроительной отрасли, если требуется дополнительно скрепить два изделия с резьбовым соединением. Для этого у модели 1:50 есть специальный штифты, которые необходимо вставить в обрабатываемые изделия, предварительно просверлив в тех отверстия в соответствующих местах.

Шпиндель фрезерного станка: виды, типы. Как выбрать нужный?

Шпиндель фрезерного станка необходим для прочной фиксации оправки с режущим инструментом. Различаются между собой по основным техническим характеристикам, которые определяют режим эксплуатации, виды работ и тип материалов, с которыми сможет работать машина. Устройство шпинделя фрезерного станка обеспечивает его устойчивость к высоким осевым и радиальным нагрузкам, хороший запас прочности и долговечность работы при правильной эксплуатации.

Условное деление по исполнению:

вертикального исполнения/использования;
горизонтального исполнения/использования;
универсального исполнения/использования.

Отличаются системой передачи вращающего момента, и применением различных резинотехнических уплотнений.

По скорости вращения:

низкоскоростные (до 2500 об/мин). часто применяются для передачи высокого крутящего момента от двигателя через коробку скоростей или редуктор.

Среднескоростные с ременным приводом — до 12 000 об/мин. Шпиндель получает вращение от электродвигателя шпинделя. Редукция обычно составляет 1:1, что позволяет осуществлять жесткое нарезание резьбы. Мотор смещен от оси шпинделя и разжим/зажим осуществляется традиционным способом.

18000) об/мин, прямая передача момента от электродвигателя или применение электрошпинделя. Повышенные требования к качеству оправок и инструмента ультравысокоскоростные 18000

70 000 об/мин. обычно выполнены в виде моторшпинделей, т.е. со встроенными обмотками и датчиками

По способу смены инструмента:

ручные (штревель, болт, цанга) — только для универсальных станков

механизированные (штревель и устройство зажима-разжима)

Виды, типы, категории шпинделей

Коллекторные шпиндели применяются для гравировок, ювелирной обработки миниатюрных изделий. Чаще всего это высокоскоростные устройства с цангой ER8 мощностью около 0,8 кВт. Для резки и раскройки мягких материалов больше подходят цанги ER11. Высокоскоростные коллекторные шпиндели хорошо зарекомендовали себя в профессиональном и любительском применении в станках с ЧПУ. Некоторые устройства оснащены системами плавного пуска с ограничением поступающего напряжения.

Устройства с жидкостным охлаждением часто применяются в высококачественных промышленных агрегатах на предприятиях нашей страны. Мотор эффективно охлаждается водой или тосолом. Такие шпиндели укомплектованы высокоскоростными железными подшипниками, не требующими дополнительного обслуживания. Управление этими устройствами осуществляется через частотные преобразователи. Фрезы крепятся в цанги и закрепляются гайкой. На современном рынке доступны устройства как европейских, так и китайских производителей.

Ременноприводной шпиндель

Ременноприводные шпиндели взаимодействуют с сервоприводами переменного напряжения или с асинхронными двигателями. Эта особенность дает возможность точно регулировать частоту вращения инструмента. Воздушные шпиндели – дешевые и надежные устройства для станков с программным управлением. Большей частью это приборы китайского производства с установленными керамическими подшипниками, выдерживающими высокие обороты. В некоторых шпинделях предусмотрена возможность автоматической смены режущих инструментов.

Технические характеристики и область применения

На современном рынке доступно большое количество шпинделей. Системы охлаждения, технология приведения в движение ротора, способ фиксации режущего инструмента и регулирования питания мотора тоже может отличаться. Поэтому лучше всего классифицировать все шпиндели, доступные в продаже, по типу обрабатываемых материалов. Возможности каждого устройства обусловлены их техническими характеристиками.

Область применения шпинделя — портальные станки с ЧПУ

Шпиндели мощностью 0,8 кВт используются при обработке ювелирных изделий, для создания гравировок, порезки пластиковых деталей до 5 мм толщиной, тонкой фанеры, а также для резки и сверления печатных плат. в такие устройства обычно устанавливаются очень тонкие граверы и миниатюрные фрезы.
Высокоскоростные шпиндели мощностью от 1,2 кВт могут использоваться с качественными твердоплавкими фрезами для обработки металлических изделий. Для работы с тонкими прочными фрезами всегда используются шпиндели со скоростью вращения 30 000 об/мин.

Шпиндели мощностью 1,5 кВт применяются для обработки сувениров, создания неглубоких фрезеровок на латунных и алюминиевых предметах. Они также являются начальными приборами для обработки твердой древесины или акрилов толщиной до 15 мм. Мощность от 2,2 кВт позволяет обрабатывать твердое дерево и акрилы до 30 мм толщиной. Устройства от 3 кВт можно использовать для прочных материалов. Например, они часто используются в 3D устройствах по обработке твердого дерева или фигурной резке. Шпиндели на 4 кВт применяются при резке твердых материалов. Устройства мощностью от 4,5 кВт и выше позволяют максимально эффективно работать с большими фрезами для толстых заготовок из дерева или металла.

Мощность (кВт)	Частота вращения (об/мин.)	Обрабатываемые материалы	Для водного охлаждения (л./час)	Насос
0,8	8000-24000	Тонкий пластик, фанера, гравировка металлических изделий	780-1500	Помпа DB-25A-220V
1,5	8000-24000	Латунь, алюминий	1500-3000	Помпа DB-50A-380V
2,2	8000-24000	Твердые породы дерева	1500-3000	Помпа ZWP75
3	8000-24000	Высокопрочные металлические заготовки	2000-3000	Помпа ZWP150
4,5 и выше	8000-24000	Твердые деревянные и металлические заготовки	2000-5000	Помпа DB-100-380V

Для примера рассмотрим характеристики изделий самых популярных производителей:

На отечественном рынке доступны высокоскоростные китайские шпиндели с воздушным и жидкостным охлаждением GTM, HNZ, HQ, TDK с диапазоном мощности 0,8-6 кВт с частотой вращения 8000-18000/24000 об/мин. с цангами ER11, ER16, ER20, ER
Ременноприводные шпиндели BT30 для обработки заготовок из черного/цветного металла с частотой вращения 6000 об/мин. Некоторые изделия оснащены автоматической системой замены режущего инструмента;
Минишпиндели с системами воздушного охлаждения мощностью 300-1050 Вт и частотой вращения до 32000 об/мин. В числе таких изделий представлена продукция компании Kress.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

Диаметр шпинделя — 12 мм.
Частота вращения шпинделя — 130-170 об./мин.
Расстояние между центрами — 350 мм.
Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

Обработка наружных и внутренних поверхностей.
Нарезка резьбы.
Сверловка, зенкование, развертывание.
Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

Высота центра над станиной и суппортом — 500 и 325 мм.
Диаметр шпинделя — 128 мм.
Максимальный вес заготовки — 5 т.
Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

Расстояние между центрами — 250 мм.
Максимальный диаметр заготовки над станиной — 160 мм.
Диаметр отверстия шпинделя — 18 мм.
Мощность — 0,4-0,5 кВт.

Применение шпинделя: для чего он нужен

Для начала отметим, что сфера использования настолько широка, насколько много различного оборудования для металлообработки и обработки дерева, пластика. Если основное назначение детали заключается в том, чтобы держать оснастку, то и, соответственно, применение исходит из особенностей инструментария:

Каждый электроинструмент, имеющий насадку, не обходится без электрошпинделя в качестве держателя.
Необходим узел для фрезерных и токарных станков – они, в свою очередь, имеют очень широкое распространение, так как с их помощью можно создать многочисленные изделия.
Фиксация проката для его обработки – это еще одно назначение.

Но самой главной функцией остается фиксация оснастки. Причем надежность крепления такая высокая, что она позволяет достигать максимальных вращений и предельной осевой нагрузки на вал.

Особенности конструкции

Фрезерные станки устанавливаются в частных мастерских и промышленных сооружениях. В последнее время большое распространение получили варианты исполнения с ЧПУ, так как за счет установленного блока управления автоматизируется процесс обработки и существенно повышается точность. Устройство шпинделя фрезерного станка несколько отличается от соответствующего узла токарного оборудования, так как в первом случае предназначение заключается в закреплении инструмента, во втором — цилиндрической заготовки. Кроме этого, патрон для шпинделя ЧПУ производится с более высокой точностью, так как незначительное отклонение может стать причиной потери точности.

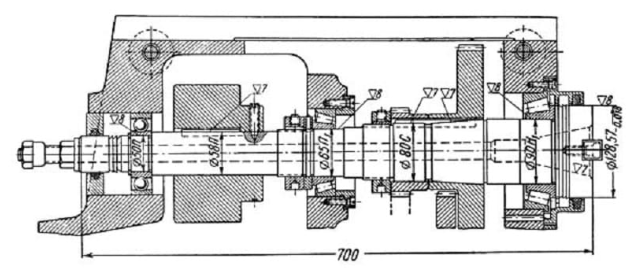

Рассматривая что такое шпиндель и как он устроен, следует уделить внимание нижеприведенным моментам:

Основа представлена металлическим валом с повышенной устойчивостью к осевой нагрузке.
Специальная конструкция, предназначенная для крепления фрезы, представлена сочетанием оправки и цанги.
Исключить вероятность плотного прилегания оправки можно за счет выполнения шпинделя в форме конуса.
Современная конструкция фрезерного станка предусматривает размещение шпинделя на специальной каретке, которая может перемещаться сразу в трех координатах. За счет этого обеспечивается высокая функциональность и производительность. При этом чертеж может обладать весьма высокой сложностью.
Вращательное движение передается непосредственно фрезе. Многое точное оборудование не имеет промежуточных элементов, которые существенно снижают показатель эффективности и могут стать причиной искажения вращения.
Наиболее важными параметрами можно назвать мощность и частота вращения.

Особенности конструкции определяет то, что устройство шпинделя фрезерного станка позволяют устанавливать самые различные насадки. Этот момент существенно расширяет область применения устройства.

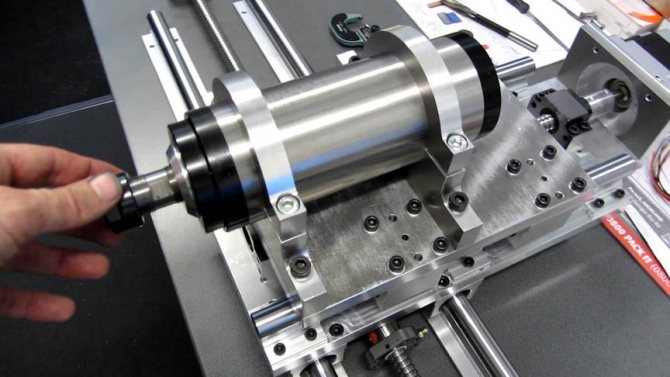

Шпиндель для станка с ЧПУ

Когда рассматривается фрезерный станок (ФС) с ЧПУ, под шпинделем обычно подразумевается электродвигатель с валом, на котором установлено зажимное устройство для режущего инструмента (фрезы). В качестве зажимного устройства чаще всего используется самозажимной патрон цангового типа. В универсальных ФС возможна установка, помимо фрез, сверла, точильного камня и иного инструмента.

Шпиндель предназначен для придания режущему инструменту вращения с заданной скоростью. Для этого должна быть обеспечена передача крутящего момента от электродвигателя на рабочий вал с наименьшими потерями, с возможностью изменения направления вращения. Вторая важная задача – надежное крепление инструмента на валу. Дополнительно шпиндель обеспечивает защиту двигателя от перегрузок при тяжелых условиях обработки.

Классификация

Ввиду большого количества моделей шпинделей существует несколько типов классификации. Наиболее распространенным типом является классификация по техническим характеристикам. По предназначению они делятся на:

станки с ЧПУ, имеющие два шпинделя, предназначенные для фрезеровки;
вертикально-поворотные элементы для ручной обработки изделий, имеющих сложную форму;
поворотный шпиндель электрического вида (можно изготовить собственными усилиями);
вертикально-поворотные элементы электрического вида (изготовляются своими руками, но имеют низкую производительность);
элемент для работы с торцевой частью.

В зависимости от применения выделяется несколько наиболее часто используемых шпинделей. Одним из таких приборов является гравер. Он имеет невысокую стоимость, но устанавливается на станке, изготовленном своими руками. Недостатком такого устройства является сложная обработка изделий из металла. Причина недостатка в слабом крутящем моменте. Поэтому гравер рекомендуется использовать при обработке мягкого дерева.

Бормашинка

Более дорогостоящий вариант шпинделя. В отличие от гравера крутящий момент сохраняется независимо от оборотов. Достоинством этого варианта является патронный зажим, имеющий высокое качество. Бормашинке характерен тихий звук работы.

DC – мотор

Аппарат, отличающийся высокой производительностью. В процессе работы он не создает сильного биения и громких звуков. Фрезерные станки для такого устройства легко сделать своими руками. Наличие ЧПУ дает возможность регулировать число оборотов. Недостатком агрегата является быстрый нагрев при выполнении обработки материала. Периодически прибор следует охлаждать. Рекомендуется использовать для обработки мягких заготовок.

Прямошлифовальная машина

Оборудование, способное выполнять задачи шпинделя. Прибор имеет высокую производительность и способен справиться не только с деревом, но и металлом. Недостатком агрегата является высокий уровень шума в процессе работы. Количество оборотов нельзя регулировать, поскольку комплектация не предполагает электронного устройства, осуществляющего эту задачу.

Фрезер Sparky

Фрезерный элемент, способный использоваться в качестве поворотного шпинделя. Не все фрезеры могут применяться для этой цели. Но приборы этой марки имеют высокую мощность, регулировку количества оборотов и производительность. Этих преимуществ достаточно для того, чтобы эксплуатировать прибор для обработки разных материалов. При работе детали нагреваются медленно, поэтому обеспечивается безопасность и низкая вероятность пожара.

Фрезер Kress

Еще один фрезерный элемент, имеющий высокое качество при доступной цене. Приборы используются совместно с системами ЧПУ. Комплектация оснащена дополнительной системой для обеспечения стабильного биения.

Профессиональный шпиндель

Элемент, разработанный специально для фрезерного станка. Агрегат имеет жидкостное охлаждение. Для него характерны высокий уровень надежности и точности. При работе прибор не создает громких звуков. Недостатком оборудования является высокая стоимость. Система охлаждения должна быть оснащена частотным преобразователем, который стоит почти столько же, сколько и сам аппарат.

Принцип работы

Работа практически всех станков основана на использовании режущих инструментов. Классическая конструкция шпинделя позволяет проводить надежное крепление инструмента в скоростном или силовом режиме.

Рассматривая особенности шпинделя станка скоростного типа следует уделить внимание тому, что его предназначение заключается в срезании небольшого слоя металла с поверхности заготовки. Ключевыми особенностями подобного процесса можно назвать следующее:

Ключевыми особенностями подобного процесса можно назвать следующее:

Есть возможность существенно повысить показатель производительности, для чего выбирается большая скорость резания. Стоит учитывать, что практически во всех случаях проводится составление технологической карты, в которой и указываются основные параметры: подача, скорость резания и некоторые другие.
Подобный вариант исполнения шпинделя получил широкое распространение в случае финишного точения или фрезерования на станке. Именно поэтому требуется устройство повышенной мощности.
В большинстве случаев для передачи вращения устанавливается асинхронный двигатель повышенной мощности. Изменить частоту вращения можно за счет зубчатой или ременной передачи.
Некоторые конструкции напрямую соединены с валом устанавливаемого электрического двигателя, все промежуточные элементы отсутствуют. В подобном случае слишком большое усилие может стать причиной перегрузки мотора. Однако, отсутствие промежуточного элемента позволяет существенно уменьшить размер инструмента. Поэтому в электрических инструментах установленный двигатель напрямую связан со шпинделем.

Рассматривая принцип работы следует уделить внимание тому, что силовые и скоростные конструкции также имеют различный принцип работы. Силовые установки характеризуются следующими особенностями:

Устанавливаются специальные переходные втулки конической формы, которые выступают в качестве переходника. Они изготавливаются самыми различными производителями, существенно повышают степень крепления устройства. Втулки подбираются в зависимости от особенностей хвостовика инструмента.
При установке инструмента хвостовик фиксируется непосредственно во втулке, после чего в отверстии шпинделя. За счет этого обеспечивается равномерное распределение возникающей нагрузки.

Сегодня вал шпинделя токарного станка не соединяется напрямую с мотором. Это связано с тем, что возникающая переменная нагрузка может привести к повреждению электрического двигателя. Чаще всего устанавливается клиноременная передача или комплект шестерен. За счет этого обеспечиваются наиболее безопасные условия эксплуатации.

Как подобрать шпиндель для станка ЧПУ

Фрезерный шпиндель – это главный элемент любого станка ЧПУ. Его основная задача – быстро и качественно выполнять обработку заготовок. При этом он должен обладать способностью выполнять широкий спектр операций обработки, бесперебойно выполнять свои функции на протяжении всего срока службы.

При выборе станка ЧПУ для изготовления фасадов МДФ в первую очередь важно определиться с мощностью электродвигателя фрезерного шпинделя. Для обработки МДФ или дерева подойдут и малосильные двигатели мощностью до 2 кВт. Однако при этом время процесса фрезерования будет пропорционально мощности фрезерного шпинделя станка ЧПУ

Целесообразность использования подобных станков ЧПУ в промышленном масштабе под большим вопросом

Однако при этом время процесса фрезерования будет пропорционально мощности фрезерного шпинделя станка ЧПУ. Целесообразность использования подобных станков ЧПУ в промышленном масштабе под большим вопросом.

Чтобы за один проход раскроить панель МДФ, или выполнить профильную фрезеровку фасада потребуется силовой агрегат мощностью около 5 кВт. Чтобы использовать автоматическую смену инструмента, расширить диапазон применяемого инструмента, иметь возможность подключать дополнительные агрегаты – потребуется шпиндель мощностью 10 кВт и более.

Скорость вращения шпинделя при работе станка ЧПУ с фрезеровальным и гравировальным инструментом для обработки древесных материалов варьируется от 12 до 24 тыс. оборотов в минуту. Если же планируется использование дополнительных агрегатов, то электродвигатель шпинделя должен выдерживать нагрузку и работать без потери мощности на скоростях 3-8 тыс. оборотов в минуту.

При подборе фрезерного шпинделя станка ЧПУ нельзя забывать о таких параметрах как надежность и долговечность. Некоторые операции станка ЧПУ могут выполняться по несколько часов, и если в середине процесса потребуется заменить щетки коллекторного двигателя фрезерного шпинделя, можно не только упустить драгоценное время, но и потерять фрезу, испортить заготовку.

Современные фрезерные шпиндели для станков ЧПУ с асинхронным двигателем на керамических подшипниках (в том числе их китайские аналоги), с воздушным или водяным охлаждением, обладают запасом надежности и неприхотливостью в обслуживании весь срок эксплуатации. К тому же, набор дополнительных опций поможет обезопасить оборудование от перегрева, внезапных перегрузок, скачков напряжения в сети.

Как выбрать шпиндель?

Есть довольно много рекомендаций, касающихся непосредственного выбора шпинделя для фрезерного станка. Стоит учитывать тот момент, что шпиндель токарного станка существенно отличается, так как его предназначение заключается в креплении заготовки. Основными рекомендациями назовем нижеприведенные моменты:

Для начала рассматривается то, какая нагрузка будет оказываться на хвостовую часть. При этом не стоит забывать о том, что выделяют два различных типа нагрузки: осевая и центробежная. В случае, когда за один проход будет сниматься большой слой металла следует выбирать механизм с большей устойчивостью к нагрузке.
Еще одним критерием выбора можно назвать количество оборотов, при котором будет работать оборудование

Этот показатель указывается в инструкции по эксплуатации всех фрезерных станков и электрического инструмента.
Габаритные размеры также имеют важное значение. От этого зависит минимальный и максимальный диаметр устанавливаемого инструмента.
Важным моментом является то, какая фирма занимается выпуском устройства для станка

От этого зависит качество сборки, длительность эксплуатации, основные эксплуатационные характеристики.
Некоторые производители фрезерных станков также указывают то, какой шпиндель подходит в большей степени. Рекомендуется следовать рекомендациям по выбору, так как указываемый механизм подходит в большей степени.

Как правило, рассматриваемые устройства выполнены в универсальном виде. За счет этого есть возможность подобрать самый подходящий вариант исполнения для самых различных фрезерных станков.

В заключение отметим, что шпиндель является сложной конструкцией, которая предназначена для фиксации различных элементом на момент работы.

Именно поэтому его выбору следует уделять довольно много внимания, так как некачественная и ненадежная конструкция не сможет прослужить в течение длительного периода

Следует уделять внимание и правильности установки, так как допущенные ошибки могут стать причиной появления самых различных дефектов

Выбор вида охлаждения

Охлаждать зону вращения требуется, чтобы увеличить срок эксплуатации. Есть два типа.

Водяное (жидкостное)

Отличия:

Они очень тихие – жидкость поступает почти бесшумно. Но при этом есть еще один громкий звук от движения крыльчатки.
Наличие контура, которые включает систему трубок, емкость, помпу. Нужно постоянно контролировать подачу влаги и ее температуру.
Может работать на низких оборотах.

Воздушное

Отличительные черты:

Сильный и не самый приятный звук.
Может происходить разлет стружек под воздействием струи воздуха.
Необходимо с одинаковыми промежутками заниматься прочисткой рубашки, где забиваются частички металла.
Требуется очень тщательно следить за температурой, идеально – установить датчик с сигналом, потому что весь аппарат очень чувствителен к перегреву.

В результате рекомендуем применять воздушный вариант при работе с мягкими материалами, но когда заготовка из прочного металла, лучше применять жидкостное охлаждение.
