Шплинт: использование, назначение, гост: конструкция, госты, разновидности, классификация

Какие инструменты применяются для работы с метизами?

Есть всего 6 главных инструментов, которые активно используются при работе с метизами:

Молоток необходим при использовании гвоздей и шурупов.
Шуруповерт нужен, чтобы воспользоваться саморезами и шурупами по их прямому назначению. А ещё с его помощью можно работать с небольшими винтами и болтами.
Отвёртки незаменимы тогда, когда требуется вкрутить шурупы или винты.
Гаечные ключи понадобятся тогда, когда придётся поработать с болтами и шпильками, с установленными на них гайками.
Дрели и перфораторы будут нужны в случаях, когда потребуется просверлить несколько отверстий под анкеры.
И наконец, плоскогубцы чаще всего применяются в тех случаях, когда нужно удержать и изогнуть анкерные пластины.

В эти же группы можно определить и различные станки, но они достаточно редко применяются и нужны в основном для производственных целей.

Шплинт ГОСТ 397-79: чертеж, размеры, вес

Шплинт представляет собой проволочный стрежень, который согнут пополам с образованием ушка в месте сгиба. Используется для предотвращения самоотвинчивания гаек и для скрепления слабо нагруженных сопряженных деталей. Чтобы установить шплинт, его вставляют в предназначенное для него отверстие и загибают концы.

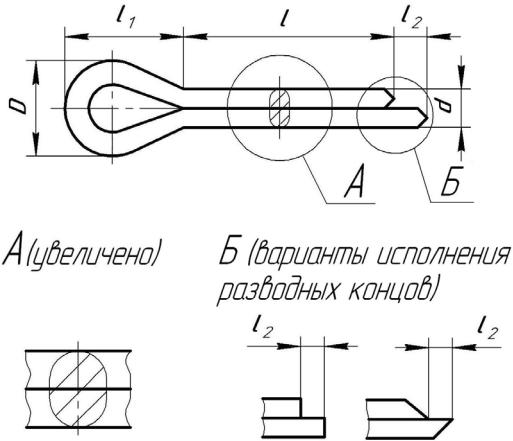

Чертеж шплинта:

Характеристики и размеры шплинтов ГОСТ 397-79:

Условный диаметр шплинта d0*	0,6	0,8	1,0	1,2	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	13,0	16,0	20,0
d	наиб.	0,5	0,7	0,9	1,0	1,4	1,8	2,3	2,9	3,7	4,6	5,9	7,5	9,5	12,4	15,4	19,3
наим.	0,4	0,6	0,8	0,9	1,3	1,7	2,1	2,7	3,5	4,4	5,7	7,3	9,3	12,1	15,1	19,0
l2	наиб.	1,6	1,6	1,6	2,5	2,5	2,5	2,5	3,2	4,0	4,0	4,0	4,0	6,3	6,3	6,3	6,3
наим.	0,8	0,8	0,8	1,3	1,3	1,3	1,3	1,6	2,0	2,0	2,0	2,0	3,2	3,2	3,2	3,2
l1 =	2,0	2,4	3,0	3,0	3,2	4,0	5,0	6,4	8,0	10,0	12,6	16,0	20,0	26,0	32,0	40,0
D	наиб.	1,0	1,4	1,8	2,0	2,8	3,6	4,6	5,8	7,4	9,2	11,8	15,0	19,0	24,8	30,8	38,6
наим.	0,9	1,2	1,6	1,7	2,4	3,2	4,0	5,1	6,5	8,0	10,3	13,1	16,6	21,7	27,0	33,8
Реко- мендуемые диаметры соединяемых деталей	Болт	свыше	—	2,5	3,5	4,5	5,5	7,0	9,0	11,0	14,0	20,0	27,0	39,0	56,0	80,0	120,0	170,0
до	2,5	3,5	4,5	5,5	7,0	9,0	11,0	14,0	20,0	27,0	39,0	56,0	80,0	120,0	170,0	—
Штифт, ось	свыше	—	2,0	3,0	4,0	5,0	6,0	8,0	9,0	12,0	17,0	23,0	29,0	44,0	69,0	110,0	160,0
до	2,0	3,0	4,0	5,0	6,0	8,0	9,0	12,0	17,0	23,0	29,0	44,0	69,0	110,0	160,0	—

*Условный диаметр шплинта d0 равняется диаметру отверстия под шплинт.

Теоретический вес (для стальных шплинтов) приведен в таблице:

Длина шплинта l	Теоретический вес 1000 шт. стальных шплинтов, кг, при условном диаметре dQ в мм
Но- мин	Пред. откл.	0,6	0,8	1,0	1,2	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0	10	13	16	20
4	±0,5	0,008
5	0,010	0,021
6	0,011	0,024	0,042
8	0,013	0,029	0,053	0,068	0,140
10	+0,8	0,016	0,034	0,061	0,079	0,162	0,268
12	0,018	0,039	0,070	0,090	0,185	0,324	0,544
14	0,044	0,079	0,101	0,207	0,362	0,603	1,08
16	0,050	0,088	0,112	0,230	0,400	0,663	1,17	2,07
18	0,097	0,123	0,252	0,441	0,723	1,27	2,23
20	0,106	0,134	0,275	0,479	0,782	1,37	2,39	3,93	7,3
22	0,146	0,279	0,517	0,842	1,46	2,55	4,18	7,7
25	±1,2	0,162	0,331	0,573	0,931	1,61	2,79	4,55	8,4
28	0,365	0,630	1,021	1,75	3,03	4,93	9,0
32	0,410	0,705	1,140	1,95	3,35	5,43	9,8
36	0,781	1,268	2,14	3,67	5,93	10,7
40	0,856	1,387	2,33	3,99	6,43	11,5	19,7
45	1,536	2,58	4,39	7,05	12,5	21,7	37,9
50	±1,2	1,685	2,82	4,79	7,80	13,6	23,3	40,6
56	3,11	5,27	8,55	14,8	25,4	43,9
63	±2,0	3,44	5,83	9,43	16,3	27,7	47,7
71	6,47	10,42	17,9	30,4	52,0	97
80	±3,0	7,18	11,55	19,8	33,5	57,0	105
90	12,80	21,9	36,8	62,4	115
100	14,04	23,9	40,2	67,8	124
112	26,4	44,3	74,3	136	215
125	29,1	48,7	81,4	148	233
140	53,7	89,6	162	255
160	60,6	100,5	181	284	467
180	111,4	200	312	512
200	122,3	219	341	558
224	261	375	612
250	266	413	671
280	456	738

Реализация шплинтов оптом от 50 кг.

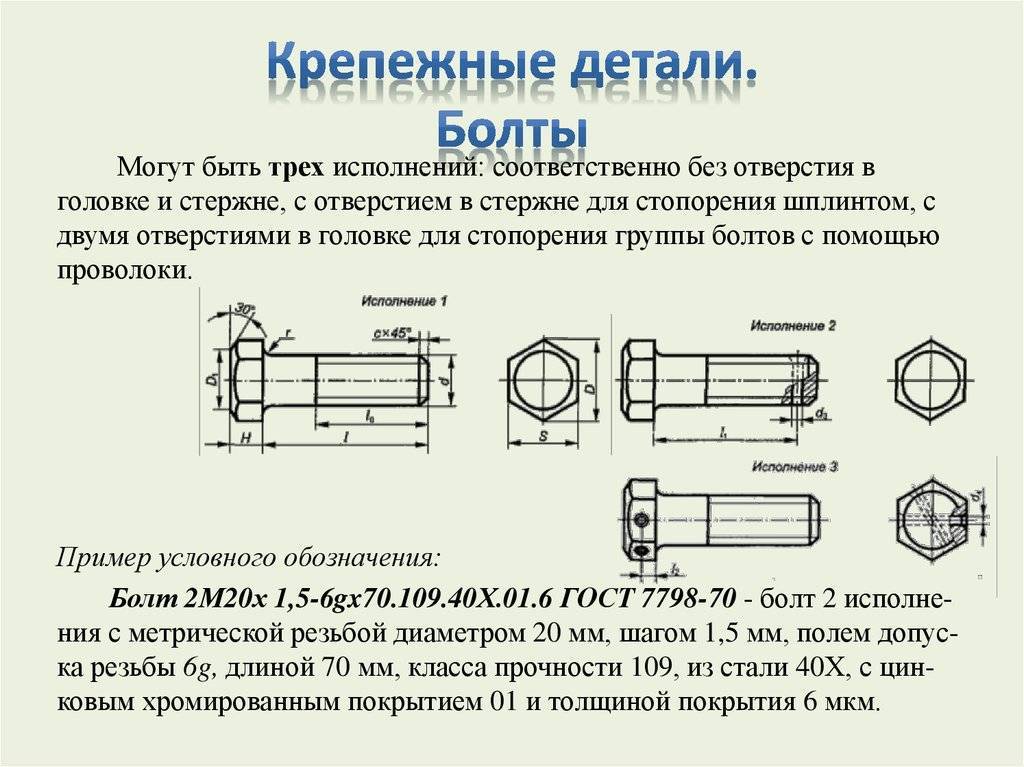

Болт ГОСТ 7805-70 класса точности А< Предыдущая

Следующая >Шайба высокопрочная ГОСТ Р 52646-2006

Какой шплинт нужен вам? Выбираем подходящий размер

Сложность при выборе шплинтов обусловлена тем, что эти крепежные элементы бывают нескольких типов, причем для каждой разновидности используется определенный способ вычисления размеров. Так, например, у разводного шплинта нужно будет установить длину и диаметр. Изделие этого типа характеризуется наличием короткого и длинного конца, поэтому для установления длины нужно измерить часть изделия от дуги ушка до конца короткой стороны. Для определения диаметра разводного шплинта необходимо измерить отверстие, предназначенное для крепления детали. Нужно отметить, что действительный диаметр детали оказывается меньше условного. Разница в размерах зафиксирована в ГОСТ 397-79.

Если речь идет об игольчатых шплинтах, то длина таких изделий строго регламентирована DIN 11024, для определения этого значения нужно измерить диаметр изделия, потом соотнести показатель с таблицей. Для проверки точности полученного результата нужно измерить расстояние от начала прямого кольца до центральной оси кольца, сформированного в изгибе.

Последняя разновидность – быстросъемные шплинты, они измеряются так же, как и предыдущий тип, то есть имеют фиксированную длину изделий, для определения ее величины нужно только вычислить диаметр детали. Благодаря полученным навыкам выбор изделия нужного типа перестанет быть для вас проблемой.

Общие сведения о крепежах

Классификация систем стандартов

ГОСТ, разработана и принята в производствах с конца 1980 года на территории СССР. В последующем времени её пересматривать не стали. В добавлении к имеющимся значениям добавляются современные разработки, принятые на территориях стран СНГ. К аббревиатуре ГОСТ добавляется литера заглавной буквы названия соответствующего государства.
Система стандартов DIN c 1952 года существует в Германии и рекомендована на просторах Европы.
ISO, эти стандарты объединили все новинки разработок производителей крепёжных метизов Европейских стран, Англии и США.Адаптированы все значения полностью к системе DIN во всём мире

EN кодекс чисто европейских стандартов крепёжных элементов, но полностью ориентированный на систему ISO.

Для чего необходимы метизы крепления

С их помощью получают несколько видов соединений деталей:

Разъёмные соединения, производятся с помощью болтов, гаек, шайб, резьбовых шпилек, винтов, самонарезающих винтов. Это соединения много разового использования.
Жёсткое присоединение. Достигается с помощью клёпок.

Область применения

Машиностроение.
Производство автомобилей.
Производство электротехнической продукции.
Строительство.
Изготовление мебели.

Деление по материалу изготовления

Стальные крепёжные изделия. Используются при их производстве различные марки стали в зависимости от области применения продукта.
Крепёж из нержавеющей стали, детали применяются в химических агрессивных средах и с повышенной влажностью.
Алюминиевые метизы. В основном это заклёпки и редко определённый вид гвоздей.

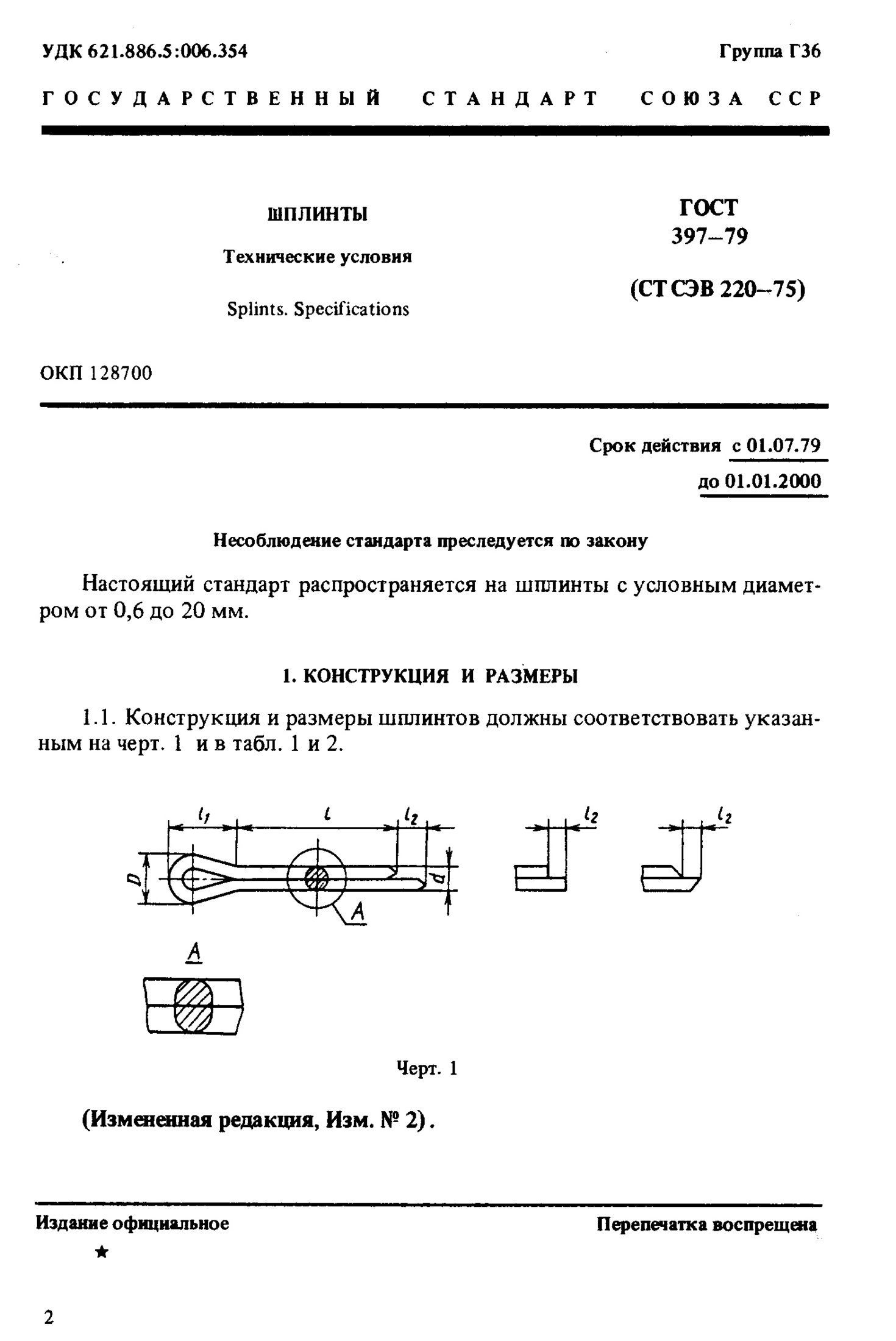

КОНСТРУКЦИЯ И РАЗМЕРЫ

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Конструкция и размеры шплинтов должны соответствовать указанным на черт.1 и в табл.1 и 2.

Черт.1

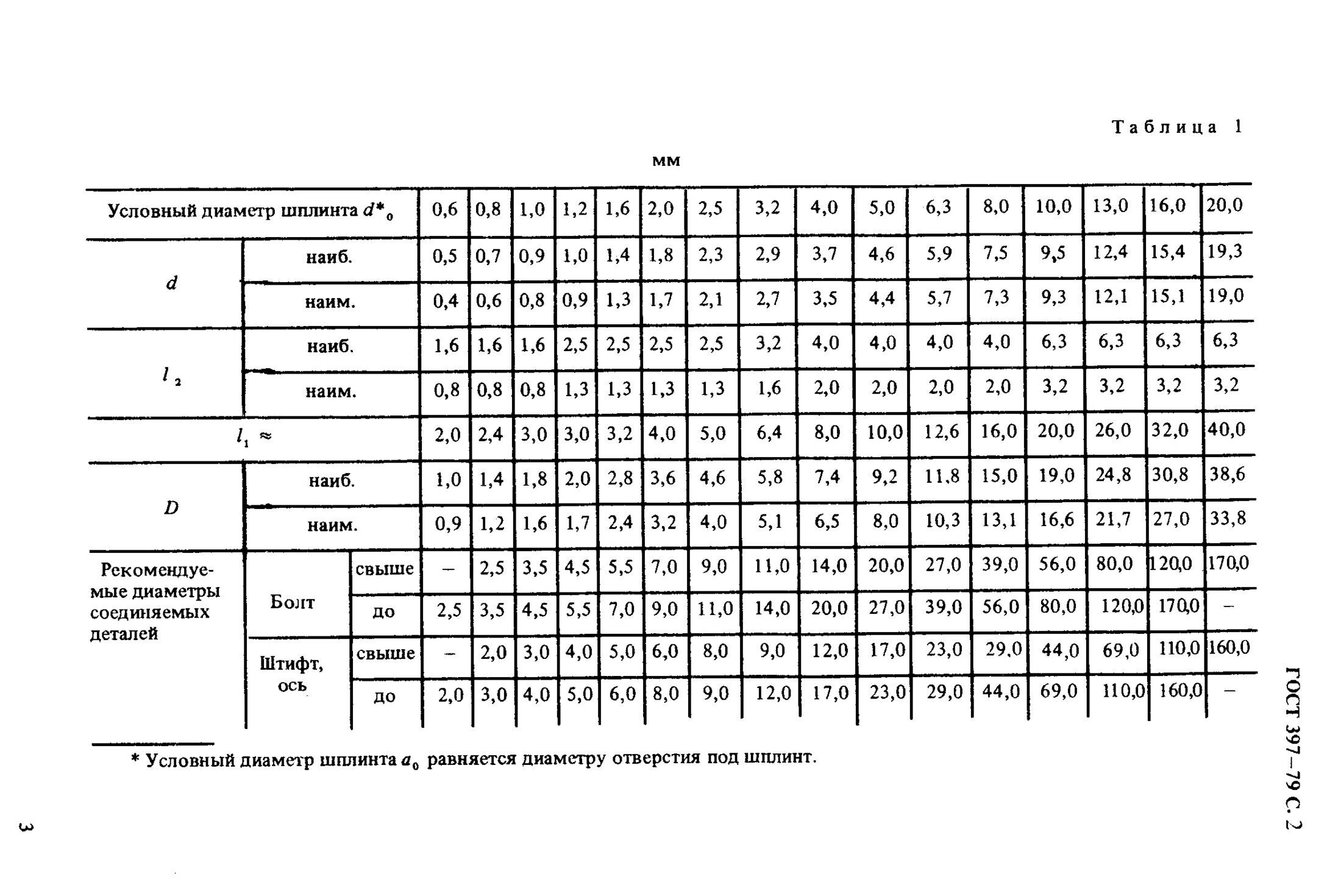

Таблица 1

мм

Условный диаметр шплинта	0,6	0,8	1,0	1,2	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	13,0	16,0	20,0
	наиб.	0,5	0,7	0,9	1,0	1,4	1,8	2,3	2,9	3,7	4,6	5,9	7,5	9,5	12,4	15,4	19,3
	наим.	0,4	0,6	0,8	0,9	1,3	1,7	2,1	2,7	3,5	4,4	5,7	7,3	9,3	12,1	15,1	19,0
	наиб.	1,6	1,6	1,6	2,5	2,5	2,5	2,5	3,2	4,0	4,0	4,0	4,0	6,3	6,3	6,3	6,3
	наим.	0,8	0,8	0,8	1,3	1,3	1,3	1,3	1,6	2,0	2,0	2,0	2,0	3,2	3,2	3,2	3,2
	2,0	2,4	3,0	3,0	3,2	4,0	5,0	6,4	8,0	10,0	12,6	16,0	20,0	26,0	32,0	40,0
наиб.	1,0	1,4	1,8	2,0	2,8	3,6	4,6	5,8	7,4	9,2	11,8	15,0	19,0	24,8	30,8	38,6
наим.	0,9	1,2	1,6	1,7	2,4	3,2	4,0	5,1	6,5	8,0	10,3	13,1	16,6	21,7	27,0	33,8
Рекомен- дуемые диаметры соединяемых деталей	Болт	свыше	—	2,5	3,5	4,5	5,5	7,0	9,0	11,0	14,0	20,0	27,0	39,0	56,0	80,0	120,0	170,0
до	2,5	3,5	4,5	5,5	7,0	9,0	11,0	14,0	20,0	27,0	39,0	56,0	80,0	120,0	170,0	—
Штифт, ось	свыше	—	2,0	3,0	4,0	5,0	6,0	8,0	9,0	12,0	17,0	23,0	29,0	44,0	69,0	110,0	160,0
до	2,0	3,0	4,0	5,0	6,0	8,0	9,0	12,0	17,0	23,0	29,0	44,0	69,0	110,0	160,0	—

_________________ * Условный диаметр шплинта равняется диаметру отверстия под шплинт.

Таблица 2

мм

Длина шплинта	Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре в мм
Номин.	Пред. откл.	0,6	0,8	1,0	1,2	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0	10	13	16	20
4	±0,5	0,008
5	0,010	0,021
6	0,011	0,024	0,042
8	0,013	0,029	0,053	0,068	0,140
10	±0,8	0,016	0,034	0,061	0,079	0,162	0,268
12	0,018	0,039	0,070	0,090	0,185	0,324	0,544
14	0,044	0,079	0,101	0,207	0,362	0,603	1,08
16	0,050	0,088	0,112	0,230	0,400	0,663	1,17	2,07
18	0,097	0,123	0,252	0,441	0,723	1,27	2,23
20	0,106	0,134	0,275	0,479	0,782	1,37	2,39	3,93	7,3
22	0,146	0,279	0,517	0,842	1,46	2,55	4,18	7,7
25	±1,2	0,162	0,331	0,573	0,931	1,61	2,79	4,55	8,4
28	0,365	0,630	1,021	1,75	3,03	4,93	9,0
32	0,410	0,705	1,140	1,95	3,35	5,43	9,8
36	0,781	1,268	2,14	3,67	5,93	10,7
40	0,856	1,387	2,33	3,99	6,43	11,5	19,7
45	1,536	2,58	4,39	7,05	12,5	21,7	37,9
50	±1,2	1,685	2,82	4,79	7,80	13,6	23,3	40,6
56	3,11	5,27	8,55	14,8	25,4	43,9
63	±2,0	3,44	5,83	9,43	16,3	27,7	47,7
71	6,47	10,42	17,9	30,4	52,0	97
80	±3,0	7,18	11,55	19,8	33,5	57,0	105
90	12,80	21,9	36,8	62,4	115
100	14,04	23,9	40,2	67,8	124
112	26,4	44,3	74,3	136	215
125	29,1	48,7	81,4	148	233
140	53,7	89,6	162	255
160	60,6	100,5	181	284	467
180	111,4	200	312	512
200	122,3	219	341	558
224	261	375	612
250	266	413	671
280	456	738

Примечание. Для определения массы шплинтов, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 1,080 — для латуни; 0,356 — для алюминиевого сплава. (Измененная редакция, Изм. N 1, 3, 4).

Электроды

Электроды выступают отличными проводниками электричества. Изучая понятие «электрода», нужно рассматривать катод и анод. Катод – это ток, покидающий электроды. Анод отдает электроды, и именно на нем происходит окислительная реакция. Электрод не обязательно должен быть металлом. Различают электроды инертные и реактивные. Главное отличие заключается в том, что реактивные электроды активно участвуют в процессах, а инертные – это пассивный тип. Реактивные электроды могут включать цинк, медь, свинец и серебро, инертные – платину, золото, родий. Электроды считаются важными элементами электрических соединений, поскольку они обеспечивают перенос электронов из одного источника к другому, создавая электрический заряд.

Основное направление использования электродов – создание электрического тока и пропуск его через неметаллические объекты. Электроды применяются и для измерения проводимости.

Металлический трос

Стальной трос состоит из нескольких проволок, скрученных в прядь. Такое сплетение закручивается на центральный стержень. Количество и размер проволоки определяет уровень защиты от коррозии и устойчивость к истиранию. Тросы меньшего диаметра имеют лучшую гибкость и подвижность. Плетение включает несколько отдельных проводов, которые намотаны вокруг основания в один или несколько слоев.

Существует несколько разновидностей тросов, отличающихся между собой типом плетения проволоки:

универсальный: соединяются провода одного сечения;
параллельный: соединяются проволоки разного размера, соблюдая одинаковое количество проволок во внешнем и внутреннем слое;
присадочный: в два раза больше внешних проводов, чем внутренних. Меньшие по размеры проволоки заполняют промежутки между большими проволоками;
уплотненный: создаются за счет увеличения коэффициента заполнения.

Также существуют метизы, которые способны свести к минимуму склонность вращения. Для достижения этих целей специалисты рекомендуют применять металлические тросы с низким вращением или модели, демонстрирующие устойчивость к вращению. Такие тросы состоят из нескольких слоев проволоки. Слои накладываются в направлении, противоположному следующему слою. За счет этого удается удерживать противоположные силы в тросе.

Классификация

Шплинты классифицируются согласно государственным стандартам по своей конструкции и размерам.

Разводной (разгибной) или стандартный

Шплинт общего назначения стандартизирован согласно отечественному ГОСТу 397-79 (аналог немецкого стандарта DIN 94).

Обычно имеет вид проволоки с полукруглым поперечным сечением. Ножки разной длины прижаты друг к другу, так что с одной стороны образуется круглое поперечное сечение со стандартизированным диаметром, а с другой стороны, приблизительно кольцевая, также стандартизированная, головка. Она служит для ограничения глубины посадки и фиксирования самого крепежа.

Для фиксации шплинт вставляется через стандартное отверстие в скрепляемых деталях. Концы ножек разводятся, их разная длина упрощает этот процесс. Кроме того, головка необходима для извлечения изношенного крепления с помощью, например, пассатижей или тонкого прочного стержня.

Стандартные шплинты нельзя повторно использовать после разблокировки, поскольку их функции безопасности больше не гарантируются.

Конструкция, размеры и маркировка шплинтов по ГОСТ приведены на чертеже и в таблицах 1 и 2.

Под диаметром разводного шплинта понимается диаметр возможного для использования отверстия фиксируемых деталей. Длина измеряется от головки до конца короткой ножки. Форма концов ножек бывает разной – заостренной или срезанной под определенным углом.

Обычно в продажу поступают следующие крепления:

по стандарту DIN 94 — с условным диаметром от 1 до 13 мм, длиной от 4 до 200 мм, размером головок от 1.6 до 24.8 мм.
по ГОСТ 397-79 — с условным диаметром от 0.6 до 20 мм, длиной от 4 до 280 мм, размером головок от 1.6 до 24.8 мм.

Пружинный

Пружинный шплинт отличается по принципу действия от разгибного. Он блокирует детали за счет защелкивания благодаря упругому (пружинному) эффекту собственного материала. Форма его напоминает букву «R». Производятся они по международному стандарту ISO 7072 (аналог – немецкий стандарт DIN 11024).

Изображение пружинных шплинтов и способ крепления

Крепеж осуществляется следующим образом. Прямая ножка, напоминающая иголку, вставляется в отверстие необходимого размера, изогнутая – защелкивается по верху детали в нескольких точках. В результате создается пружинный эффект.

Благодаря своей иголкообразной ножке пружинные крепления часто дополнительно называют игольчатыми пружинными.

Игольчатые шплинты бывают формы E и формы D в зависимости от вида круглой части – в D она усилена дополнительным витком.

На чертежах и в таблице показаны вид и размеры крепления формы D.

Ось или вал	d3	d4	l1	l2	l3	h	r1	r2	Вес
Диаметр отверстия d1	Наружный диаметр d2
2,5	от 9 до 11,2	2,25	20	42	24	5,5	2,5	5,6	4	0,59
3,2	от 11,2 до 14	2,8	20	48	26	7	3	7	5	0,99
4	от 14 до 20	3,6	20	64	32	10	4,5	10	6,5	1,89
5	от 20 до 26	4,5	25	80	39	12,5	7	13	8	3,54
6,3	от 26 до 34	5,6	25	97	45	16	9	17	10	6,18
7	от 34 до 45	6,3	30	125	56	21	12,5	22,5	11,5	9,7
8	от 45 до 56	7	30	150	63	25,5	17,5	28	12,5	13,4

Также на рисунках и в таблице приведены вид и размеры крепления формы E.

d	2.0	3.0	4.0	5.0	6.0	7.0	8.0
L	50	60	60	85	105	105	110
D	10	18	20	24	30	30	28
B	25	28	30	40	50	50	55
Диаметр отверстия	2.5	3.5	4.5	6.0	7.0	8.0	9.0
Диаметр внешний	9-14	10-16	16-20	20-28	28-40	28-45	30-45

Быстросъемный с кольцом

Шплинты немецкого стандарта DIN 11023 оборудованы специальным кольцом, которое делает их применение значительно удобнее в случае многократного использования детали. В отличие от предыдущих видов креплений, которые рекомендуется использовать однократно, быстросъемные шплинты (чеки) могут применяться практически неограниченное число циклов сборки и разборки различных типов соединений

Это важно, когда на детали распространяются особые требования и аспекты безопасности. Например, для прямых валов и труб, многих видов сельхозтехники

На чертежах и в таблице приведены вид и размеры шплинта-чеки.

Группы крепёжных метизов

Крепёжные метизы также разбиваются на две подгруппы.

Первая – это изделия, где резьба выполняется при строго определённом размере. Их ещё называют метрическим крепежом. Сюда входят шайбы, болты, гайки и шпильки. На каждом из этих элементов может быть свой шаг резьбы, но обычно мастера придерживаются ГОСТа.

Во второй группе числятся метизы самых разных форм. Здесь можно увидеть шурупы, винты, саморезы и гвозди. Но и это далеко не всё.

Важно учитывать, что каждый крепёжный элемент разрабатывается для определённых целей, и поэтому строго запрещено путать их, либо использовать по иным стандартам. Сегодня металлургия каждый день разрабатывает всё больше и больше метизов, использующихся в быту или на производстве

Постоянно ведётся работа над улучшением материалов и конечных изделий. Постепенно вырастает общее качество и увеличивается скорость работы

Сегодня металлургия каждый день разрабатывает всё больше и больше метизов, использующихся в быту или на производстве. Постоянно ведётся работа над улучшением материалов и конечных изделий. Постепенно вырастает общее качество и увеличивается скорость работы.

Конкуренция среди двух подобных мероприятий развивается нешуточная. Каждая компания заинтересована в том, чтобы найти абсолютно уникальные методы изготовления метизов, и завоевать доверие клиентов. Например, компания ПКМ занимается поставками на высококачественного крепежа от ведущих мировых производителей. Продажа осуществляется по Санкт-Петербургу, так и по всей России. Подробнее на http://pkmetiz.ru/.

Видовое разнообразие

Если попытаться рассмотреть что такое метизная продукция, фото ЖД-болтов будут различными. Это не путаница или ошибка, просто подвидов этого крепежа в железнодорожной сфере хватает с избытком. МЫ пройдемся по каждому.

Клеммный

Он применяется для соединения подкладки с основанием. Оно произведено из железобетона, поэтому фиксатор необходим высокой прочности и значительной толщины. Соединяется он, соответственно, клеммой. Чаще всего используется типоразмер 175 мм. В этом случае масса будет достигать 0.6 килограммов. Применяется в креплениях КБ 50, а также 65.

Для изучения товара обратите внимание на маркировку, расположенную на головке. Применение указано буквой «К» или «М»

А вот рядом набор цифр – это год производства. Хотя это не прямой показатель эксплуатационного срока. Ведь он зависит от среды, в которой будет применяться болт. Если речь идет о заболоченной, холодной местности, а также при высоком трафике составов, срок годности значительно снижается.

Закладной

Сцепляет рельсу с подкладкой. Также используется в сборе, в комплекте обязательно присутствует гайка. Самый распространенный вид – это М22175мм.

Лапчатый

Один из немногих вариантов креплений, качество которого оценивается по ТУ, а не по ГОСТу. При этом все его составные части из сбора, гайка, шайба – уже оцениваются как раз по государственному стандарту.

Его форма уникальна, визуально легко отличается от аналогов. Вместо шляпки используется кованая лапа. То есть, небольшое металлическое наслоение с одной стороны.

Стыковой

Практически самый массивный образец в нашем обзоре. Они предназначаются для сцепления двухголовых накладок. И его заявленный типоразмер – это М27х160. Соответственно, вес тоже становится весьма приличным – 0.818 килограммов. Стоит помнить, что необходимость в таком ресурсе возникает лишь в случае, если используются накладки Р-65.

Сферы применения

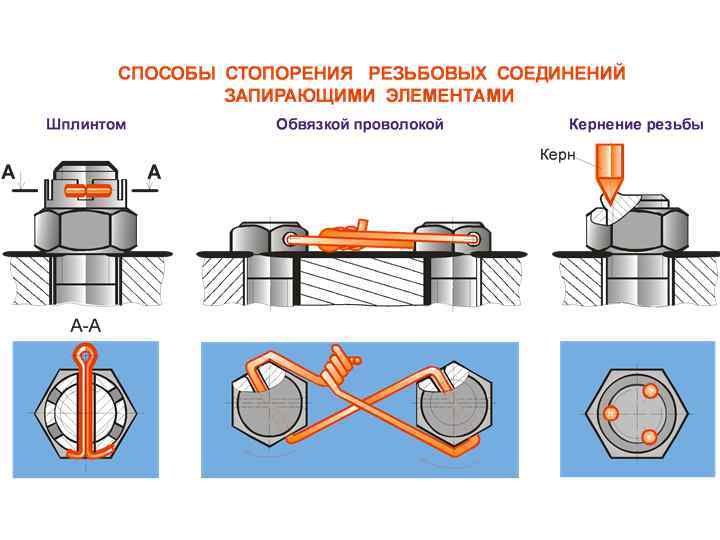

Шплинты используются для защиты незакрепленных болтовых или винтовых соединений от осевого смещения.

Пружинные нашли применение в болтовых соединениях с высокой нагрузкой — в строительных машинах, кранах или дисковых тормозах велосипедов. В этом случае компоненты крепятся с помощью пружинного соединителя, так, что бы его потеря была невозможна, например, с помощью цепи. Пружинные крепления ни в коем случае не подходят для передачи сил.

Часто в машиностроении и автомобилестроении шплинты используются как заглушки и стопорный крепеж. Но и в повседневной жизни мы можем встретить их на каждом шагу, например, в тренажерном зале компоненты силовой скамьи закреплены с помощью шплинтов.

На рисунке показан способ крепления ведра. Чтобы ведро не могло быть вытолкнуто из держателя, чека служит предохранителем. При этом, в отличие от разводного, шплинт с кольцом может служить неограниченное число циклов.

Таким образом, можно приблизительно очертить сферы применения шплинтов:

Автотранспорт, мотоциклы, велосипеды, лодки;
Машиностроение, металлоконструкции, строительство прицепов;
Промышленность, ремесла, сельское хозяйство;
Предохранители для всех видов деталей, таких как винты, штифты, болты и т. д.

При использовании шплинтов следует избегать любых видов передачи энергии.

Номенклатура метизов

Крепежи делятся на виды:

1. Строительный вид, состоящий из четырех групп:

• Самонарезающие винты

• Метрические крепежи

• Анкеры

• Дюбеля

К этому виду относятся каждый элемент крепления, который применяется в строительстве, в ремонте и так далее.

2. Железнодорожный вид промышленного значения, предназначенный для скрепления железно – дорожных путей.

3. Сантехнический вид крепежных элементов для монтажных работ с сантехническими изделиями (унитаз, умывальник) Защитную функцию от повышенной влажности и образования ржавчины выполняет никельное и оцинкованное покрытие.

4. Мебельный вид для разъема соединения мебельных конструкций и их соединения.

5. Грузовой вид. Изделия этого вида используются в закреплении груза, в монтаже конструкций.

6. Анкерный вид.(анкерный болт с гайкой, кольцом, крюком)применяется в отделочных работах.

7. Электромонтажный вид. Применяется в креплении провода, кабеля.

8. Перфорированный. Металлические пластины с перфорацией, используемые для крепления деревянных и иных конструкций в строительстве и быту.

Специального назначения. Дюбели, хомуты, клепальные гайки и другие крепежи, используемые для соединения проволоки, изоляции, устройства облицовки и иных задач.

Также выделяют автомобильные, машиностроительные и другие метизы, применяемые в конкретных областях промышленности.

К метизам широкого назначения относятся металлопродукты использующиеся в обиходе людей: ножницы, пилы, ножи, с/х продукты и многое другое.

Промышленные метизы включают в себя огромное количество изделий, куда входят, крепёжные изделия, которые применяются в различных областях сфер промышленной деятельности, железнодорожные заклёпки, стальная лента, проволока, сетки, канаты итд.

Благодаря своей специфике применения наиболее распространёнными и востребованными продуктами, относящимися к метизам являются крепёжные изделия, из-за чего и в обиходе и стало обычным под понятием «метиз» понимать исключительно крепёжные элементы.

Давайте рассмотрим крепёжные метизы более подробно.

Крепёжные строительные метизы подразделяются на две подгруппы:

• крепёжные изделия с определённым шагом резьбы (винты, шпильки, гайки, болты итд.).

• крепёжные изделия различных конфигураций и форма (шурупы, гвозди, анкера, скобы, дюбели итд).

Государственные стандарты

Форма шплинтов соответствует ряду стандартов. Это не только позволяет легко найти правильную форму, но также является гарантией получения крепежа одинакового качества со стандартными размерами. Доступны следующие стандарты, используемые в настоящее время.

Гост 397-79 соответствует ISO 1234 — немецкий стандарт DIN 94.
ISO 7072 — DIN 11024.

Существует также ряд шплинтов специальной формы, предназначенных для особых требований, которые не соотнесены со стандартами. Например, как показано на рисунках, булавочные шплинты, проволочные или шпильки, круглые, направляющие пружины.

Для стандартизированных используют следующие виды маркировок:

Стандартный (разводной, разгибной) — DIN 94;
Пружинный (игольчатый) — пружинный зажим DIN 11024;
Быстросъемный с кольцом (складная шина, складная заглушка (DIN 11023)).

Какие еще метизы существуют?

Вышеперечисленные изделия – это лишь часть метизов, используемых в быту и промышленных целях. Понятие «метизы» включается в себя все виды металлических элементов. Нельзя ограничиваться только крепежными деталями. Поскольку продавцы стараются облегчить поиск покупателей нужных товаров, в группу «метизов» часто попадают только крепежи. Изначально к этому направлению относили еще и инструменты из металла, но сейчас их чаще выделяют в отдельные группы. Кроме крепежных изделий в категорию «метизов» попадают: проволоки, тросы, стальные ленты электроды и ленты.

Все метизы можно классифицировать по классу прочности. Эти показатели фиксируются в стандартах ГОСТ. Если рассматривать крепежи из легированной и нелегированной стали, выделяют 11 классов прочности. Информацию по конкретному изделию вы можете запросить у производителя или продавца

При проектировании конструкций важно грамотно подобрать метизы по техническим характеристикам

При выборе метиза обратите внимание на его конкретное предназначение, качество и тип материала, размеры, срок эксплуатации и условия окружающей среды. Для решения серьезных задач ориентируйтесь на проверенных мировых производителей, гарантирующих высокое качество метиза

1 Шплинт – чтобы фиксировать и защищать соединение от вибрации

Игольчатый шплинт (ИШ) изготавливается в виде полукруглого, круглого либо плоского стержня, который сгибается вдвое. На конце такого метиза может присутствовать так называемое ушко – петелька в форме капли. Кроме того, промышленность выпускает шплинты в виде литеры Т, но они используются намного реже стандартных крепежных изделий, описываемых в этой статье. Производят ИШ из пластичных и относительно мягких металлов. К таковым относят: алюминий, латунь, нержавеющую сталь, бронзовый прокат.

Пружинный шплинт

В случаях, когда метиз планируется эксплуатировать для работы на срез, его изготавливают из бронзы, латуни и алюминиевых сплавов. В остальных ситуациях рекомендуется использовать крепеж из нержавейки, так как он вставляется и удаляется без малейших затруднений. Схема применения ИШ очень простая. Необходимо сложить две части одной конструкции (приложить несколько деталей друг к другу), просверлить в них отверстия с требуемыми размерами и соединить между собой посредством шплинта. После установки такого пружинного метиза происходит защелкивание (автоматическое) его изогнутой части. В итоге вы получите надежное соединение.

Рассматриваемые крепежные изделия используются в различных областях строительства и машиностроения. Чаще всего с их помощью выполняют крепление на гладких валах специальных втулок. Шплинты в подобных ситуациях предупреждают самораскручивание фиксирующих элементов (гаек и болтов). Также ИШ незаменимы для фиксации на колесных осях различных транспортных средств подшипников качения и любых других элементов, которые испытывают вибрационные и небольшие постоянные физ. нагрузки.

Основные виды крепёжных метизов

Болт стальной

Состоит из тела определённой длины и диаметра. На него наносится механическим образом на токарном станке резьба. Она может покрывать поверхность полностью или только часть, определяя рабочий отдел.

Существуют головки для специальных ключей с потайным применением; звёздочкой, шлицевой прямой, шлицевой крестообразный прорез.

Гайка из стали

Применяется с болтами для скрепления деталей. Представляет собой изделие с метрическим отверстием и внутренней резьбой. Внешняя часть изготавливается в виде многогранников.

По конструкции может быть в виде колпачка, удлинённой муфты, возможно наличие крепёжных усиков, в виде коронки для возможности фиксации её штифтом от откручивания.

Стальная шайба

Крепёжное изделие имеющее вид плоского круга с метрическим отверстием. Используется в сборке болта и гайки.

Служат они для увеличения условной площади опоры головки болта или гайки. Предотвращают деформирование поверхностей деталей и самопроизвольное отворачивание крепежа.

По конфигурации они бывают плоскими, усиленными, клиновидными, пружинными с разрезом, с фиксирующими пластинами, с зубчатыми насечками.

Рым болт

Крепёжное изделие для специального назначения. Отличается от обычного болта наличием отлитого усиленного кольца вместо привычной головки.

Применяется как самостоятельный такелажный элемент.

Заклёпки

Это изделия для жёсткого крепления деталей. Основное отличие по материалу изготовления.

Алюминиевые в основном применяются для холодной клёпки деталей конструкций с низкой и средней ответственностью.

Стальные и чугунные метизы в основном применяются для горячего клепания при изготовлении и сборке объектов повышенной прочности.

Шайбы

Шайбы увеличивают надежность резьбовых соединений. Также они защищают поверхность при монтаже крепежных деталей. Данный вид метизов распределяет давление и предотвращает перемещение, коррозию на месте соединения.

Выделяют 6 основных видов шайб, хотя существует большое количество подгрупп. К базовым категориям относятся:

плоские шайбы. Способы распределить нагрузку на соединение, уменьшая нагревание и трение во время процесса затяжки крепежа. В промышленной сфере данный вид метизов применяют в качестве подложек для безопасного и надежного соединения. Еще один вариант использования плоских шайб — электрическая изоляция;
стопорные шайбы встречаются в автомобильной сфере, применяются при производстве бытовой техники. Такие метизы подходят для соединений в подвижных механизмах. Например, если крепеж поддается воздействию вибрации;
плечевые шайбы. Используется как прокладка для изоляции крепежных деталей. Такие метизы чаще всего изготавливают из непроводящих материалов. Плечевые шайбы не используются во влажной среде;
шайбы с потайной головкой. Чаще всего встречаются в мебельной сфере. Эстетичные шайбы, которые имеют потайную головку;
пружинные шайбы. Они создают осевую нагрузку на крепежные детали в случае вибрации или теплового расширения, что позволяет избежать перемещения крепежа. Их изготавливают из металла. Ими часто заменяют пружины за счет своего небольшого веса и миниатюрных размеров.

Анкера

По своим конструктивным особенностям они напоминают дюбель-гвоздь. Анкер состоит из дюбеля и болта. При вкручивании болта расширяются стенки дюбеля. Анкера применяются для фиксации габаритных и тяжелых предметов. Существует целый перечень разновидностей анкеров.

Компрессионные анкера устанавливаются на готовые неразборные конструкции. При установке рамы обеспечивается плотная посадка трех частей рамы — головки, упора и петель. Кладочные анкера используются на рамах, прикрепленных к стене из кирпичного блока. Анкера со стальными шпильками крепятся к стальным основаниям. Анкера-шпильки для дерева имеют одну особенность: анкер имеет зажимы, которые используются для обертывания и закрепления его на деревянной шпильке во время установки.

ГОСТ 397-79

Приступим анализировать размеры шплинтов, начиная с отечественного стандарта.

d	l
1	12
20
1,6	20
2	20
25
28
12
22
32
16
2,5	16
18
20
25
28
32
36
40
3,2	18
20
22
25
32
36
45
4	20
22
24
25
28
32
40
45
56
63
71
5	28
32
36
40
45
50
56
71
80
90
100
6,3	36
40
50
56
63
71
90
100
8	50
56
63
80
90
95
100
110
112
120
10	71
80
90
100
110
112
120

Ведущей маркой у этого условия следует считать — конструкционную сталь 12Х18Н10Т. Помимо нее, используют Cu, Al и латунь. А вот поверхность шплинтов производят из Zn, Cr, Cd или Ni.

Шплинты по российскому условию должны иметь прямые стержни с небольшими ушками, где место округления. Само ушко позволит шплинту зафиксировать детали. Также через него получиться извлекать рассматриваемый продукт путем демонтажных работ.

d	l
1	12
20
1,6	20
2	20
25
28
12
22
32
16
2,5	16
18
20
25
28
32
36
40
3,2	18
20
22
25
32
36
45
4	20
22
24
25
28
32
40
45
56
63
71
5	28
32
36
40
45
50
56
71
80
90
100
6,3	36
40
50
56
63
71
90
100
8	50
56
63
80
90
95
100
110
112
120
10	71
80
90
100
110
112
120

d	l
1	12
20
1,6	20
2	20
25
28
12
22
32
16
2,5	16
18
20
25
28
32
36
40
3,2	18
20
22
25
32
36
45
4	20
22
24
25
28
32
40
45
56
63
71
5	28
32
36
40
45
50
56
71
80
90
100
6,3	36
40
50
56
63
71
90
100
8	50
56
63
80
90
95
100
110
112
120
10	71
80
90
100
110
112
120
