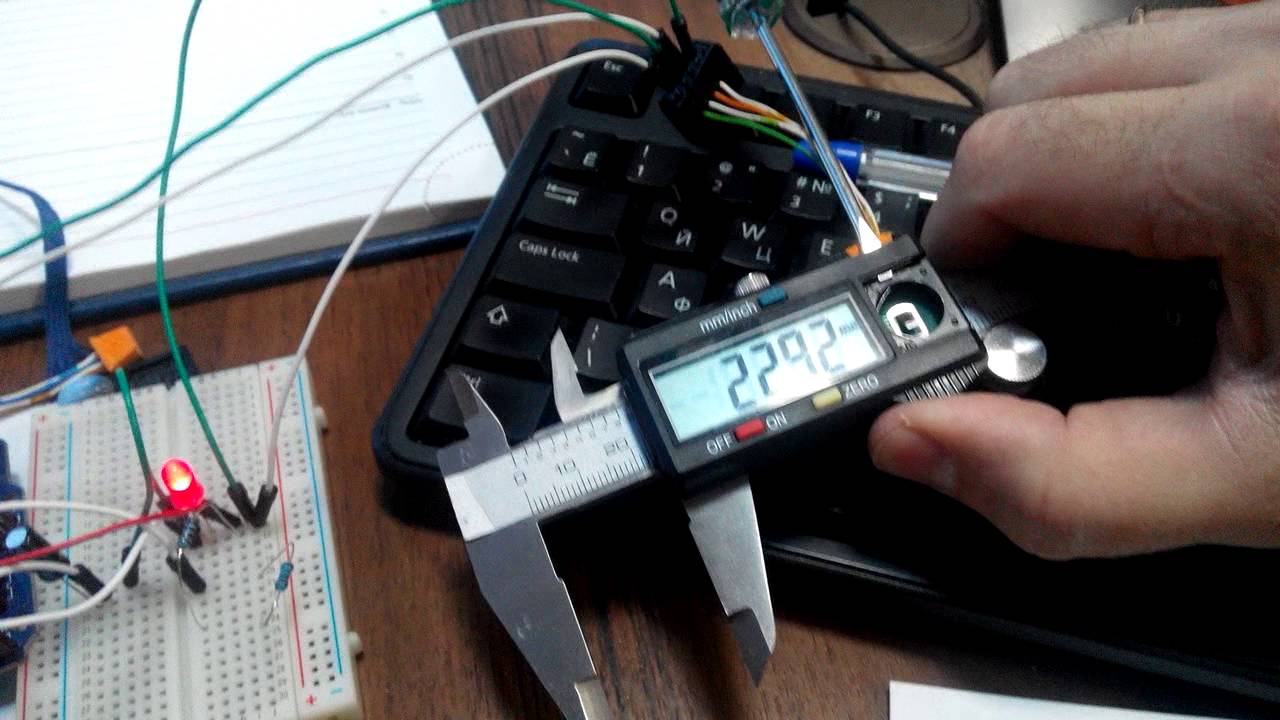

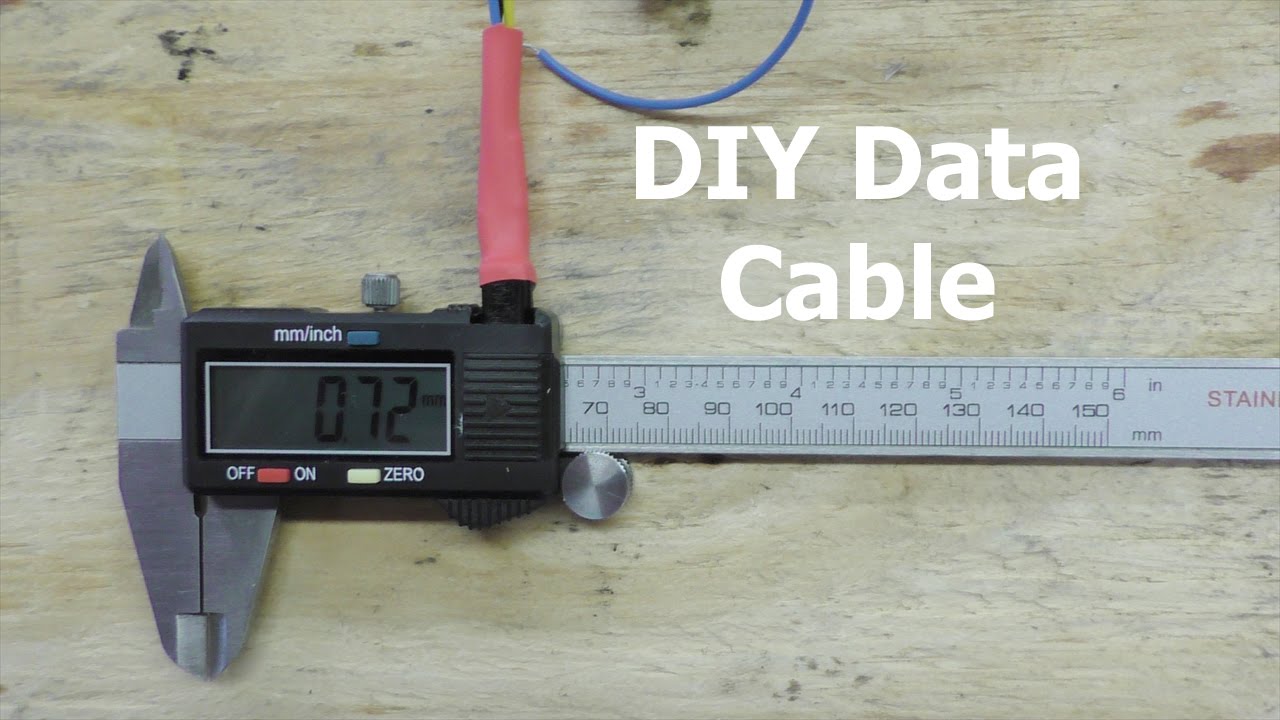

Подключаем цифровой штангенциркуль к компьютеру

Технические характеристики.

Штангенциркули изготавливаются из углеродистой или нержавеющей стали, с дюймовой и метрической шкалой. Штангенциркули изготавливаются двух типов по виду стопорения: со стопорным винтом и курковым механизмом. Штангенциркули ШЦ-I по ISO 9002 изготавливаются из углеродистой с хромовым покрытием и нержавеющей стали, со значением отсчёта по нониусу 0,05 мм и 0,1 мм, 1 и 2 классов точности, с дюймовой и метрической шкалами. Твёрдость измерительных поверхностей инструментальной и конструкционной стали не менее 51,5 HRC.

Технические характеристики приведены в таблице 1.

Таблица 1 — Технические характеристики штангенциркулей ШЦ-I

Модель	Пределы измерения, мм (дюйм)	Цена деления нониуса, мм (дюйм)	Погрешность измерений, мм	Габариты, мм	Масса, кг
I класс	II класс
ШЦ-I-125-0,1	0-125 (0-5”)	0,1 (1/128”)	±0,05	±0,1	205×80×15	0,14
ШЦ-I-125-0,02	0-125	0,02	±0,02	—	205×80×15	0,14
ШЦ-I-125-0,05	0-125 (0-5”)	0,05 (0,001”)	±0,05	—	205×80×15	0,14
ШЦ-I-150-0,1	0-150 (0-6”)	0,1 (1/128”)	±0,05	±0,1	235×80×15	0,17
ШЦ-I-150-0,02	0-150	0,02	±0,02	—	235×80×15	0,17
ШЦ-I-150-0,05	0-150 (0-6”)	0,05 (0,001”)	±0,05	—	235×80×15	0,17
ШЦ-I-200-0,1	0-200 (0-8”)	0,1 (1/128”)	±0,05	±0,1	285×95×15	0,41
ШЦ-I-200-0,02	0-200	0,02	±0,02	—	285×95×15	0,41
ШЦ-I-200-0,05	0-200 (0-8”)	0,05 (0,001”)	±0,05	—	285×95×15	0,41
ШЦ-I-250-0,1	0-250 (0-10”)	0,1 (1/128”)	±0,05	±0,1	335×110×15	0,55
ШЦ-I-250-0,02	0-250	0,02	±0,02	—	335×110×15	0,55
ШЦ-I-250-0,05	0-250 (0-10”)	0,05 (0,001”)	±0,05	—	335×110×15	0,55

Из истории инструмента

Историю этого инструмента показательно рассматривать в контексте истории металлообработки и одного из направлений ее развития — токарного дела. Исторический период 15−18 веков характеризуется чередой научных открытий и практическим внедрением этих открытий во всех отраслях экономики этого периода.

Применение математического подхода в астрономии расширило горизонты морской навигации, эпоха Великих географических открытий подняла на новый уровень объем торговли и промышленного производства. Мелкотоварное производство уступило место мануфактурному, а промышленная революция 18−19 веков окончательно установила переход к массовому применению машин и индустриализации.

Хронология событий

Для наглядности можно представить хронологию этих событий, включающую ключевые точки появления штангенциркуля:

• Начало XVI века — токарные станки применяются в основном для обработки дерева, кости и мягких металлов. Привод, хотя и усовершенствованный с древних времен, по-прежнему ручной или ножной, так же, как и резец, остается в руках мастера. Вехой можно считать появление стального центра и люнета для крепления заготовки.
• К этому же периоду относится имеющая прямое отношение к штангенциркулю попытка португальского математика Педро Нуньеша создать прибор для точного измерения углов с помощью набора деленных на равные части концентрических окружностей. Целью являлась не металлообработка, а насущные проблемы навигации. До изготовления и практического применения прибора дело не дошло, но направление мысли не осталось незамеченным.

• К середине XVI века токарные станки оснастили механическим приводом от водяного колеса, что позволило приступить к обработке резанием стали. В это время в мастерских появились первые образцы современного штангенциркуля — деревянные линейки с передвижными измерительными губками и нанесенной шкалой для прямого измерения. Вернувшись к Микеланджело, отметим, что именно циркуль явился прообразом штангенциркуля — замеры деталей выполнялись ножками циркуля, а величину определяли по линейке. Очевидно, нашелся мастер, упростивший эту процедуру, совместив оба инструмента в одном и сократив измерение до одной операции.
• В 1631 году математик из Бургундии Пьер Верньер закончил начатое Нуньешем дело, доработав его мысль и адаптировав ее технически в квадранте для измерения угловых величин. Созданная им дополнительная измерительная шкала тут же широко шагнула во многие направления измерений, получив при этом названия в честь обоих ученых — «нониус» или «верньер». При этом в металлообработке в основном используют понятие нониус, верньер более распространен в приборной и радиотехнической отрасли.
• Результатом постоянного совершенствования на отрезке более ста лет стало оснащение к началу XVIII века токарного станка суппортом для жесткого крепления резца, механизмами продольной и поперечной подачи. Токаря уже имели в своем распоряжении мерительный инструмент с нониусной шкалой, позволяющей обеспечить соответствующее качество изготовления.
• К концу XVIII века появился на свет универсальный токарный станок, принцип устройства и работы которого мало в чем изменился по сегодняшний день. С этим периодом связано и появление понятий стандартизации и унификации продукции и мерительного инструмента, единой системы измерения.

Топ-5 лучших электронных штангенциркулей

К выбору цифровых устройств нужно подходить с особой тщательностью. Стоят они недешево по сравнению с механическими аналогами. Для домашнего пользования не всегда разумно переплачивать за брендовую продукцию. Можно присмотреться, что предлагают китайцы.

XINGWEIANG XWQ-K150

Открывает рейтинг цифровых штангенциркулей бюджетная модель для домашнего пользования. Стоимость около 250 рублей объясняется использованием материалом изготовления пластика. Электронный дисплей размером 40х15 мм отчетливо отображает цифры. Точность измерений достигает 0,1 мм.

По отзывам от частого пользования пластик модели расшатывается, появляется люфт

TONGFENGLH FEN056

Еще одна лучшая бюджетная модель обойдется в 190 рублей. Выполнена она из пластика. Класс точности 0,2 мм. Ход механизма плавный. На цифровом дисплее имеется кнопка обнуления данных, а также переключение единиц измерения.

В комплекте с устройством не предусмотрены чехол и батарейки

HILDA VERNIER CALIPERS

Лучший бюджетный цифровой прибор обладает автоматическим обнулением показателей. Рабочий диапазон 0-150 мм. Точность замера составляет 0,2 мм. Корпус выполнен из пластика, но качественного. Имеется блокировка винта и автоматическое включение.

Средняя стоимость цифрового прибора 270 рублей

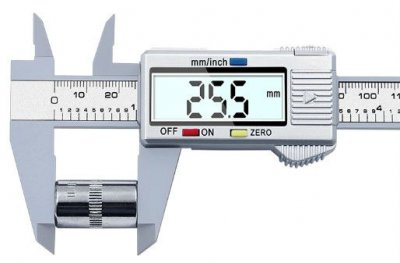

QSTEXPRESS QST-008

Один из лучших инструментов для домашнего пользования стоит около 250 рублей. Рабочий диапазон 0-150 мм. Цифровой дисплей включается автоматически при движении губки. Штангенциркуль обладает классом точности 0,1 мм, имеет погрешность не более 0,2 мм.

Штангенциркуль изготовлен из пластика, продается без чехла

JIGONG JIGO-150

Лучшая цифровая модель от китайских производителей выполнена из нержавейки. Минусом считается отсутствие инструкции на русском языке. Работает от батарейки AG13, которая поставляется в запасе. Электронный инструмент обладает классом точности 0,01 мм. Погрешность не превышает 0,01 мм.

Средняя стоимость JIGONG JIGO-150 800 рублей, что зависит от заказа с чехлом или без него

Лучшие дорогие электронные модели

Когда требуются точные замеры, предпочтение отдают дорогому инструменту. Здесь уже пластик не применяют. Корпус выполнен из нержавейки, титана или алюминиевого сплава.

Yato

Проводить обзор электронного штангенциркуля нужно с того, что он является рекордсменом продаж. Цифровой прибор способен похвастаться точностью замера до 25 микрон. Скорость замера 1,5 миллисекунды.

Польский производитель дает гарантию на модель 6 месяцев

Fit Digital Caliper

Лучшее электронное устройство востребовано для замера мелких деталей, хотя, имеет рабочий ход 150 мм. Высокая точность составляет 10 мкм. Скорость замера высокая, составляет 1,5 миллисекунды.

Электронное устройство канадского бренда продается в пластиковом кейсе

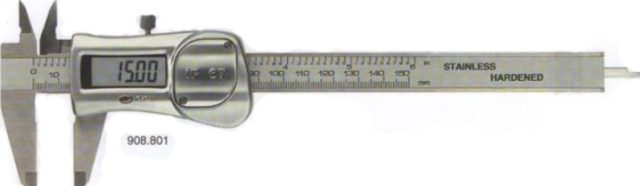

IP67 Filetta серии 907

Многофункциональный и дорогой прибор со степенью защиты IP67 позволяет производить замеры под водой. Однако длительность погружения не должна превышать 20 минут.

Даже при условии выполнения замера под водой цифровой прибор показывает высокую точность

Лучшие модели дешевой ценовой категории

В эту группу вошли модели, которые одинаково хороши для применения дома и на производстве. Однако они выполнены из бюджетного материала, что существенно отражается на коротком сроке эксплуатации.

Vastar Vernier Caliper

Модель выполнена из пластика. Отличается инструмент невысокой точностью. Подходит для выполнения грубых замеров. Погрешность достигает 0,2 мм. Поставляется без чехла и батарейки

На суппорте модели нет стопорного винта

Protomer PTHT453

Материал изготовления корпуса – углеродистое волокно. Точность невысокая, до 0,1 мм. Считывание показаний облегчают крупные черные цифры на белом фоне. На суппорте нет стопорного винта.

Продается без футляра и батарейки

Xingweiqiang XWN-G150

Инструмент считается умеренной точности. Применяется мастерами в сфере деревообработки. Линейка сделана из нержавейки, а все остальное пластиковое. На суппорте расположен направляющий ролик, имеется стопорный винт.

Несмотря на бюджетную стоимость, электронный прибор продается в кейсе

Правила пользования измерительным прибором

Прежде чем приступить к измерениям, новый инструмент следует очистить на рабочих поверхностях и проверить его точность. Для этого надо совместить основные губки. При этом должны совпасть начальные отметки двух шкал: неподвижной рабочей, с миллиметровыми делениями и подвижной нониусной.

Инструкция определения наружных размеров :

Схема измерения детали при помощи штангенциркуля.

1. Взять инструмент в правую руку, а деталь – в левую.
2. Раздвинуть наружные губки и плотно зажать деталь между ними. Для этого рамку перемещают большим пальцем до нужного раздвижения губок.
3. Когда раздвижные части инструмента плотно соприкоснулись с крайними точками измеряемой детали, то данное положение необходимо зафиксировать крепежным винтом.
4. Прежде, чем снять результаты показаний, необходимо убедиться в отсутствии перекосов.
5. Деталь откладывают в сторону и приступают к считыванию результатов.

Измерения внутренних размеров:

1. Сомкнуть внутренние раздвижные части инструмента и поместить в измеряемую полость.
2. Развести губки до тех пор, пока они своими наружными краями не коснутся с крайними точками внутренней поверхности детали.
3. Данное положение штангенциркуля фиксируют винтом.
4. Убирают деталь в сторону и приступают к считыванию результатов.

Чтобы определить глубину отверстия, надо опустить глубиномер в полость отверстия. Наружные губки раздвигают до тех пор, пока глубиномер не упрется в дно поверхности. Это положение фиксируют винтом и приступают к снятию результатов.

Чтобы правильно снять показания, штангенциркуль следует держать прямо перед глазами. Если смотреть на шкалу сбоку, то это приведет к погрешности измерений.

② Qstexpress QST-008

Рейтинг: 4.8 Цена: от 0.66 руб. до4.60 руб. Перейти в магазин Это штангенциркуль умеренной точности. Выполнен из композитного материала на основе углеродных волокон. Это придает инструменту особую жесткость, полную химическую инертность.

Суппорт прибора черного цвета. Это повышает читабельность цифр на дисплее. Три управляющих кнопки позволяют включить, перевести прибор в дюймовую или метрическую систему измерения, сбросить показания на ноль.

На суппорте предусмотрен рельефный упор для большого пальца. Это сделано для облегчения перемещения. Направляющего ролика нет. Отсутствует винт, фиксирующий рамку относительно измерительной штанги.

Достоинства:

прибор легкий.

Недостатки:

• невысокая точность (±0.1 мм);
• у суппорта отсутствует стопорный винт, что может повлиять на точность разметки;
• поставляется без батарейки и футляра.

Купить на AliExpress.com

Преимущества штангенциркуля

Одним из основных достоинств считается то, что штангенциркуль электронный отображает информацию о размерах. В производстве это крайне полезная характеристика, потому что там очень важна скорость выполнения работы. Цифровой дисплей также упрощает работу для новичков, потому что отпадает необходимость в изучении и освоении навыков применения механического штангенциркуля. Благодаря тому, что электронное изделие имеет сразу несколько измерительных систем, его можно применять в самых разных областях, потому что мало какой прибор может одновременно мерить внешние и внутренние габариты, а также глубину, выдавая высокоточные значения.

Электронный тип штангенциркуля, как правило, обладает компактными размерами, что сказывается на его весе. Соответственно, при работе в труднодоступных местах не будет возникать никакого дискомфорта. У цифрового устройства есть и дополнительные возможности, такие как встроенная память, конвертер измерительных величин, подключение к внешнему оборудованию для передачи информации и т. д.

Лучшие штангенциркули длиной 250 мм

Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.

Griff D162141

Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.

Достоинства

• Отличная верность измерений;
• Долговечность использования;
• Сертифицированность в Госреестре;
• Удобный для транспортировки.

Недостатки

Высокая стоимость.

Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.

Shan 123663

Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений – метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.

Достоинства

• Надёжность и долговечность;
• Высокая верность показаний;
• Чёткий дисплей;
• Удобный футляр.

Недостатки

Очень высокая цена.

Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.

Как выбрать штангенциркуль?

Стоит помнить, что, покупая измерительное устройство, человек приобретает не очередной инструмент, как ему может показаться, а инвестирует в будущую работу. Ведь ничто так не влияет на конечный результат как точность измерений, так, если неправильно измерить продукт, он может принести лишь убытки и разочарование. Одно дело, если человек работает для себя и без проблем может заменить плохое изделие хорошим. Другое – если это крупное предприятие, которое может потерять не только прибыль с партии, но и репутацию, и доверие потребителей. Поэтому экономии в таких делах быть не должно. Штангенциркуль – это инструмент не для разового применения, а эксплуатация настроенного и проверенного прибора даст высокий результат работы.

С советского периода рынок инструментов расширялся, росли не только качественные характеристики устройства, но и повышался функционал. Теперь штангенциркуль используют в строительстве, в машиностроении, при изготовлении изделий из пластмассы, стали, алюминия и т.п. Каждое устройство различается как сложностью применения, так и точностью замеров.

Кратко о штангенциркуле можно сказать, что это прибор, главная функция которого – измерение внешних и внутренних размеров с точностью до 0.001 мм, а также глубины.

Чтобы человеку было проще сориентироваться в выборе инструмента, сначала необходимо определиться с тем, что измерять и при каких условиях. Ответив на эти вопросы, можно приступать к следующему пункту.

Стоимость

При выборе штангенциркуля, первое, на что обращают внимание люди – цена, только потом смотрят, удовлетворяет продукт их спросу или нет. Однако здесь не все просто, ведь человек может заказать дешевый прибор с АлиЭкспресса за 200 рублей и найти похожий в магазине за 1000 руб

Разница будет состоять в точности измерения, поэтому при выборе штангенциркуля следует помнить, что чем выше стоимость – тем точнее прибор. На 2021 год присутствуют устройства с ценой деления 0.001 мм, а погрешность достигает микрометра. Чаще это электронные устройства, у циферблатных цена деления составляет 0.02, а у стандартных нониусов – 0.03. Поэтому, если точность – важнее всего, то ШЦЦ – подходящий вариант.

Помимо точности, различие происходит и по длине. Стандартные модели достигают 125 мм, а специальные, которые предназначены для выполнения сложных технических операций – 5000 мм.

Также некоторые модели имеют ряд дополнительных преимуществ перед своими аналогами. Например, в комплекте могут поставляться съемные насадки, выполненные из твердого сплава, предназначенные для увеличения эксплуатационного срока. А другие инструменты оснащены контролем усилия прижатия, что позволит человеку не допустить ошибку при измерении. Поэтому экономить на покупке точного прибора не стоит, иначе деньги улетят в пустоту, а человек получит больше проблем, чем решений.

Конструктивные особенности

Штангенциркуль – это тот уникальный инструмент, которой поразил людей своей простотой и эффективностью. Первый современный прибор был выпущен в конце 18 века, и с тех пор его главная конструкция не претерпела существенных изменений. Неподвижная штанга как была, так и осталась, верхние и нижние губки все также располагаются на своих местах, а подвижный элемент выполняет свою первоначальную функцию.

Некоторые модели имеют элемент для измерения глубины, другие предназначены для протектора шин или только для внутренних измерений. Поэтому при выборе инструмента, стоит помнить о конструктивных особенностях и дополнительных функциях, которые редко пригодятся в обыденной жизни.

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определённой цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив её с целым числом, пользователь получит точное значение размера детали.

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нём имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой.

Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр.

Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у не программируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

1. Выдвинуть планку путем перемещения подвижной рамки
2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Штангенциркули с круговой шкалой тип ШЦК-I

Штангенциркуль типа ШЦК-1 Снабжен стрелочной круговой шкалой для снятия показаний. Данный тип инструмента предназначен для измерения внешних, внутренних размеров, а так же глубины отверстия и уступов. Стрелочная шкала позволяет значительно уменьшить вероятность ошибки при снятии показаний.

Основное применение — на производстве, при проведении токарно-фрезерных и слесарных работ, а так же в быту. Стрелочным штангенциркулям посвящен ГОСТ 166-89, номер инструмента в Госреестре средств измерений №41093-09.

Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,004мм. При необходимости инструмент может быть поверен.

Основные технические характеристики ШЦК-1 приведены в таблице:

Параметры	ШЦКI-150 0.01	ШЦКI-150 0.02
A, мм	17,5	17,5
B, мм	40	40
C, мм	15,5	15,5
Диапазон измерений, мм	0-150	0-150
Значение отсчета, мм	0,01	0,02
Погрешность, +-мм	0,03	0,03
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм	0,004	0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм	0,04	0,04
Расстояние между губками для измерения внутренних поверхностей, мм	10 +0,02	10 +0,02
Погрешность при измерении глубины, мм	0,05	0,05
Кол-во шт в упаковке	50	50
Вес упаковки, кг	18	18

Штангенциркули можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

На что обратить внимание при покупке штангенциркуля:

Часто штангенциркули оснащены другими функциями, которые могут вам помочь

Поэтому обратите внимание на них прежде чем покупать прибор

Ползунок, фиксирующий винт для записи измерений

Иногда вам будет трудно прочитать результаты измерений при удерживании объектов. В такие моменты будет легче освободить объект от прогона, чтобы результаты измерений было легче читать. С помощью фиксирующего винта ползунка

вам будет легче удерживатьползунок в движении, даже если он отсоединен от объекта. Функцияудержания на цифровых суппортах также играет роль стопорных винтов на аналоговых ициферблатах. Отрегулируйте ползунок одной рукой с помощью ролика большого пальца

Иногда вам трудно измерить объект, потому что вы должны двигать ползунок

двумя руками. Для этого ищите прибор с функциейбольшого пальца ролика .Палец ролика — это винт для медленной регулировкиползунка . Вы можете легко настроитьслайдер одной рукой, не отпуская объект другой рукой.

Учитывайте качество вашего продукта и бюджет

Чтобы убедиться, что вы выбираете продукты с высокой точностью, мы рекомендуем выбирать бренд с надежной репутацией.

Одним из известных брендов является бренд из Японии: Mitutoyo. Mitutoyo часто называют лучшим производителем штангенциркулей в мире. У этой марки есть слайдер,

который легко перемещать. Их продукты часто используются профессионалами в своих областях. Естественно цена такого прибора будет дороже, чем приборы других производителей. Если у вас есть соответствующийбюджет , мы рекомендуем сначала рассмотреть этот бренд.

Многие пользователи также говорят, что другие бренды обладают достаточными возможностями для повседневного непрофессионального измерения. Поэтому выберите продукт, который лучше всего подходит для вашего использования.

ТОП-5 штангенциркулей, которые продаются в магазинах

DEKO GJ61 150 мм

Бюджетная модель, которая привлекает большинство пользователей своей ценой и неплохой точностью. Корпус изготавливается из пластмассы. Способ индикации – цифровой, присутствует перевод в дюймы.

Инструмент не предназначен для проведения сложных строительных или технических работ. Поэтому покупать его стоит для домашнего пользования. Измерительные губки также выполнены из пластмассы.

Имеет оценку – 4.5 баллов на Я.Маркете.

DEKO GJ61 150 мм

Достоинства:

• Цифровая индикация;
• Низкая цена;
• Хороший вариант для дома;
• Соответствует заявленным характеристикам.

Недостатки:

Короткий срок эксплуатации.

ZiPOWER PM4264 150 мм

Хороший вариант для тех, кто не хочет приобретать дешевое устройство с цифровой индикацией, а больше отдает предпочтение стандартному инструменту. Корпус выполнен из прочной стали, а точность доходит до 0.02 мм, что позволяет использовать штангенциркуль, как для дома, так и при выполнении несложных технических работ.

Большинству покупателей этот прибор нравится из-за своей стоимости, которая составляет 500 рублей. Ничего не люфтит, а обработка корпуса выполнена на хорошем уровне. Поэтому ничто не мешает движению нониуса.

ZiPOWER PM4264 150 мм

Достоинства:

• Точность;
• Хорошее деление;
• Люфты отсутствуют;
• Качественное исполнение.

Недостатки:

Не обнаружено.

ADA instrumentsMechanic 150 Pro 150 мм

Стальной инструмент, который предназначен для проведения наружных и внутренних замеров. Цена деления – 0.01 мм. Погрешность – 30 мкм. При выполнении работ в солнечный день цифры так же хорошо отображаются, как и обычно.

Дисплей включается автоматически, как только вспомогательная рамка будет смещена с исходной позиции. Работает от батареи SR44. В комплектации присутствует кейс и дополнительные батарейки.

Средняя стоимость – 1990 руб.

НADA instrumentsMechanic 150 Pro 150 мм

Достоинства:

• Не выскальзывает из рук;
• Хорошее качество;
• Приятный дисплей;
• Подойдет для выполнения сложных работ;
• Корпус выдерживает падения с высоты полметра.

Недостатки:

• При работе с глубиномером имеется маленький люфт;
• Отсутствует лазерная гравировка, поэтому цифры быстро стираются.

ЗУБР Эксперт 34465-150 150 мм

Штангенциркуль от отечественного производителя, который завоевал отдельное место на полке у специалистов. Корпус изготовлен из прочной нержавеющей стали. Цена деления составляет 0.01 мм, поэтому устройство отлично подойдет для точных работ.

Из-за того, что устройство изготовлено в соответствии с ГОСТ 166-89, пользователь может не сомневаться в качестве продукта и сроке эксплуатации.

Стоимость – 2200 рублей.

ЗУБР Эксперт 34465-150 150 мм

Достоинства:

• Качество материала;
• Подойдет для точных работ;
• Точность;
• Эргономичен.

Недостатки:

Не выявлено.

Kraftool 34460-150 150 мм

Качественный продукт от лучшей фирмы-производителя не оставит равнодушным пользователей. Штангенциркуль не только изготовлен из качественных материалов, но и имеет приятный дизайн. Способ индикации – цифровой.

В комплекте присутствует эргономичный кейс и дополнительная батарейка.

Средняя стоимость – 3100 руб.

Kraftool 34460-150 150 мм

Достоинства:

• Приятное исполнение;
• Красивый дизайн;
• Отсутствует люфт;
• Хороший комплект.

Недостатки:

Часто попадается брак.

Штангенциркуль или микрометр

Что выбрать из предложенных вариантов, будет зависеть от сферы применения и требуемого уровня точности. Цифровой штангенциркуль может иметь погрешность в две сотые. Поэтому если речь идет о высокоточном машинном строении, тогда цифровой штангенциркуль будет дублирующим или второстепенным инструментом, а на первый план выйдет микрометр. Он способен выдать результат до миллионной доли метра. Но у него есть свои ограничения. Между его губками способна поместиться деталь с толщиной или диаметром не более 5 см. На рынке уже появились микрометры с цифровым дисплеем, который максимально упрощает процесс снятия показаний при измерении. Он обладает такими же преимуществами и недостатками по сравнению с механическим, как и штангенциркули.

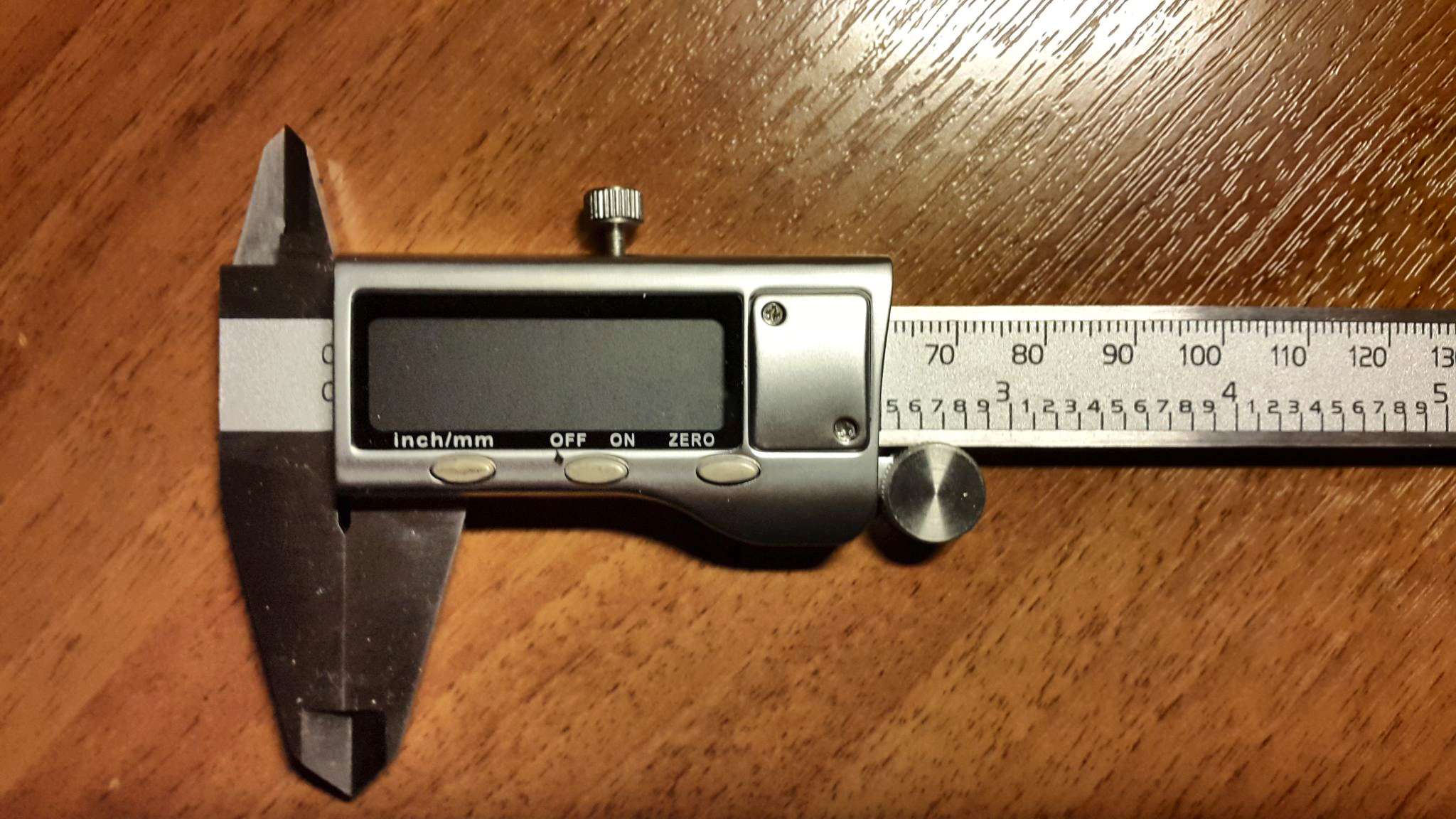

Как работает цифровой штангенциркуль

Для начала раберём этот измерительный прибор и посмотрим как он устроен изнутри.

Принцип его работы — ёмкостной цифровой нониус, вот техдокументация о его работе . В основе работы цифрового штангенциркуля используется емкостная матрица — кодер.

Электронный штангенциркуль использует несколько пластин для формирования емкостного массива, который может точно чувствовать перемещение. Существует статор и ползунок («ротор») пластины. Статор находится в металлической линейке. А подвижная часть с LCD экраном имеет ползунок.

Статор шаблон сфабрикованы в верхнем слое медной стандартной стекло эпоксидные ламината и приклеены к нержавеющая сталь бар суппорта. Ползунок шаблона, показанного аналогично сфабрикованы на PC ламинат, диски в 100 кГц сигнала через sin / cos пластины электродов статора и подхватывает переменного напряжения на двух центральных пикап плиты которые описывают сигналов sin(displacement) и cos(displacement).
