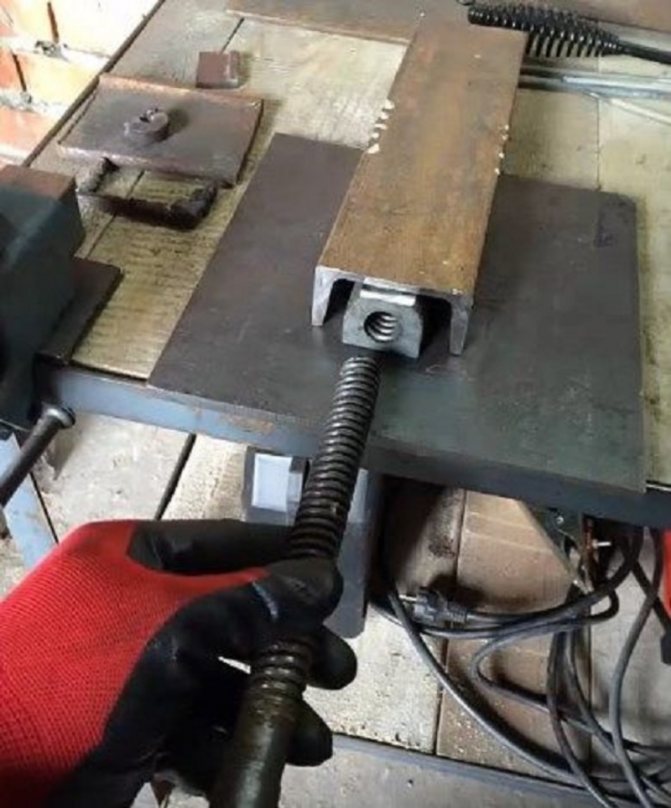

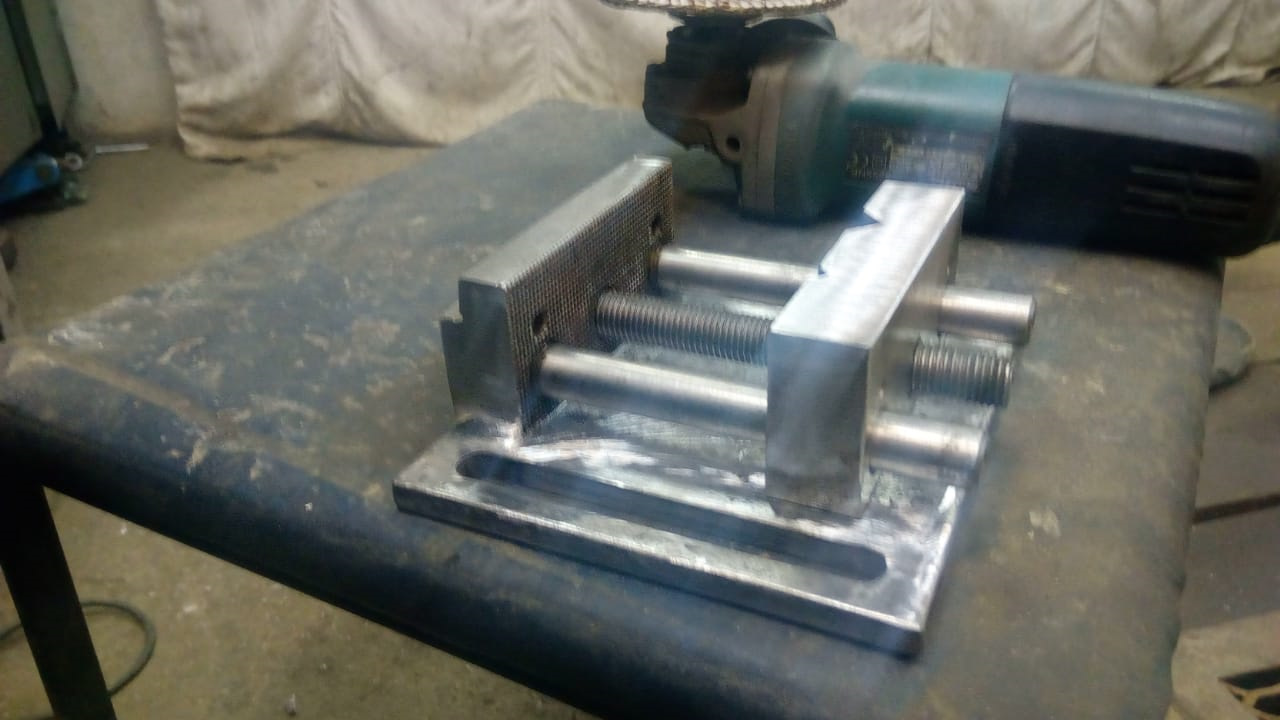

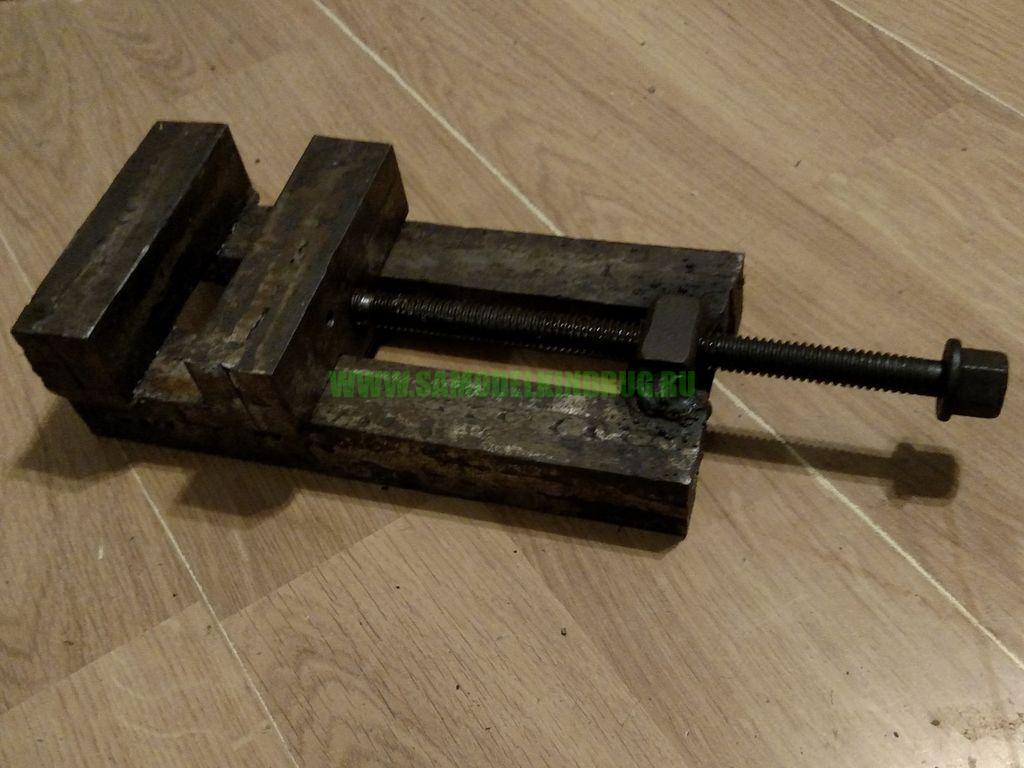

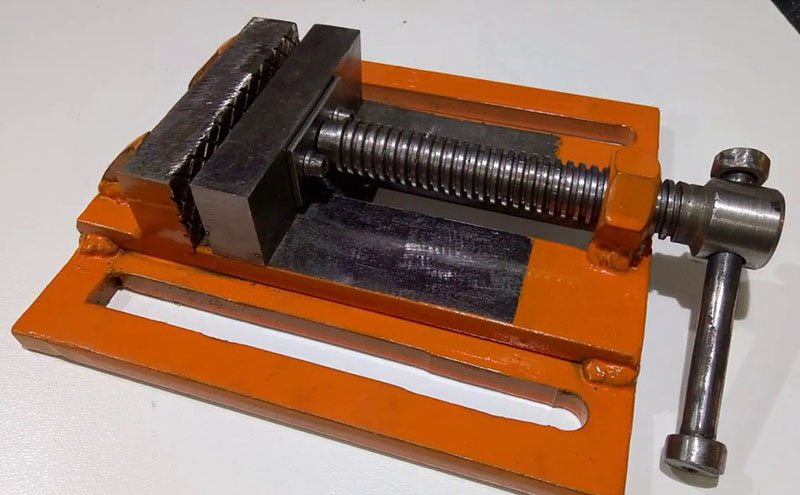

Тиски для сверлильного станка: виды, изготовление своими руками

Содержание

1 Область применения……………………………………1

2 Нормативные ссылки…………………………………..1

3 Типы……………………………………………2

4 Размеры………………………………………….2

5 Технические требования………………………………….6

6 Приемка………………………………………….7

7 Методы контроля……………………………………..7

8 Транспортирование и хранение……………………………..11

9 Гарантии изготовителя………………………………….11

Приложение А Допускаемые значения норм точности тисков……………….11

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТИСКИ СТАНОЧНЫЕ С РУЧНЫМ И МЕХАНИЗИРОВАННЫМ ПРИВОДАМИ

Общие технические условия

Machine vice with hand and mechanical drives.

General specifications

Дата введения 1997—01—01

Установка на станок и хранение

Как правило, установка на оборудование идет непосредственно под фрезу. Станки уже имеют заводское крепление под тиски. Если других вариантов расположения тисков нет, то всегда можно отрегулировать их положение по высоте. Это создает удобство при работе с разного размера деталями.

В некоторых случаях хранение ведется вместе со станком. Это происходит в случае габаритных конструкций. В таком случае они хорошо смазываются при длительном хранении. Если приспособление миниатюрное, то оно снимается и заворачивается в промасленную бумагу.

Существующие виды поворотных тисков применяются в зависимости от размеров производства и сложности изготавливаемых деталей. Если это крупные цеха, то часто устанавливаются гидравлические или пневматические тиски, как самые мощные. В мастерских поменьше лучше применять ручные приспособления. Они более маневренные и лучше подходят для таких площадей.

Какой уход требуют тиски?

Как и большинство инструментов, тиски требуют особого ухода. Чтобы они хорошо работали, все детали должны быть чистыми. Инструмент необходимо протирать тканью, смоченной растворителем. Данную процедуру нужно повторять после каждого использования тисков.

Детали инструмента нужно обрабатывать смазкой. Можно использовать масло, предназначенное для двигателя. Такой уход поможет поддерживать губки в рабочем состоянии, в итоге они будут плавно открываться. После обработки снижается риск возникновения коррозии.

Если появилась ржавчина, то ее нужно снять с инструмента механическим путем. Если данный способ не помогает и налет уже прочно осел на тисках, тогда нужно воспользоваться специальными составами по борьбе с коррозией металла. Можно нанести чистящий состав и оставить его на ночь. Утром нужно смыть его водой и просушить инструмент.

Классификация станочных приспособлений

В зависимости от типа используемого станка приспособления классифицируют на: токарные, сверлильные, фрезерные, расточные и другие.

В зависимости от уровня механизации приспособления могут быть: с применением ручного зажима, механического, полуавтоматического и автоматического вида.

По степени специализации выделяют следующие типы станочных приспособлений:

УП – универсальные приспособления. Предназначены для обработки различных деталей. Использование таких приспособлений не требует замены установочных и зажимных элементов.
Специальные приспособления. Применяют для обработки определенного вида деталей.

Переналаживаемые приспособления.

Переналаживаемые приспособления подразделяется на следующие группы:

универсально-наладочные приспособления (УНП). Состоят такие приспособления из двух основных частей: постоянной (универсальной) и сменной (наладочной), используются для обработки деталей близких по конструктивно-технологическим признакам ко всем типам станков серийного производства ;

специализированные наладочные приспособления (СНП). Состоят из базового агрегата и сменной наладки, базовая часть представляет собой на 80% готовое приспособление и наладок, применяется для геометрически подобных заготовок в серийном производстве;

универсально-сборные приспособления (УСП). Представляют собой приспособления, собираемые из набора ранее изготовленных деталей и сборочных единиц. Из комплекта УСП можно очень быстро собрать различные фрезерные, сверлильные, токарные и другие приспособления.

По целевому назначению приспособления делят на пять групп:

станочные приспособления;
приспособления для крепления рабочих инструментов;
сборочные приспособления;
контрольные приспособления;
приспособления для захвата, перемещения и перевертывания обрабатываемых заготовок.

Как выбрать слесарные тиски?

Необходимо серьезно подходить к вопросу выбора слесарных тисков

Следует обратить внимание на параметры различных моделей. Специалисты советуют учитывать:

Ширину пластины, а также раскрытие. Ширина губок слесарных тисков зависит от модели. Поворотные инструменты могут иметь ширину от 63 до 250 миллиметров. Максимально они могут раскрываться на 200 миллиметров и больше. Самая крупная модель имеет раскрытие больше 250 миллиметров. Учитывая данный параметр, можно планировать, с какими деталями удобно будет начинать работать. Человек сможет заранее понимать, насколько крепко будут крепиться заготовки и какого размера можно брать детали для дальнейшей работы.
Не менее важным параметром при выборе инструмента является шаг резьбы винта. Считается, что чем он меньше, тем точнее будет выбранный инструмент. Этот параметр важен, если человек собирается производить на поворотных тисках конечную обработку детали. В таком случае ему будет нужно выдерживать указанную геометрию.
Есть или отсутствует привод. Тиски с механизированным приводом ускорят ход работы, поскольку с ними легче обрабатывать детали. Единственный минус такого инструмента заключается в его цене. Механизированный привод стоит очень дорого, его владельцу придется много потратить средств на ремонт, если произойдет поломка. Альтернативой такого типа привода служат слесарные тиски, которые имеют маркировку ТСМ. Размер губок у такого устройства начинается от 160 миллиметров.
Если человек собирается работать с круглыми деталями, то лучше выбрать модель, у которой на корпусе будут призмы. Часто эта модель используется вместе с ползунком.
Если предстоит работа с деталью в вертикальном положении, то лучше взять модернизированный инструмент. Такие тиски могут вращаться и имеют увеличенную наковальню.
Лучше выбирать модель потяжелее. Специалисты полагают, что вес инструмента влияет на его прочность.

Читать также: Виды чугуна их применение и маркировка

Принципы выбора

При выборе аппаратов для крепления заготовок учитывают следующие параметры:

выполнение определенных функций тисками;
исполнение механизма крепления;
материал, из которого изготовили губки, а также их размеры для конкретных деталей;
номинальное давление на деталь при закреплении;
максимальный ход винта при полном выдвижении;
масса тисков, подбирается в соответствии с размерами рабочего стола станка;
разновидность приводного механизма.

Преимущества и недостатки

К преимуществам относят:

высокое усилие позволяет удерживать крупные заготовки при обработке;
корпус, изготовленный из качественной стали, выдерживает максимальные нагрузки;
станина защищена от воздействия коррозии;
при помощи фрезерных тисков выполняют работы высокой точности;
обработка мягкого материала, без его повреждения.

К недостаткам относят:

применение подкладок под губки для предотвращения замятия детали;
вертикальный перекос губок;
применение сложного привода для перемещения.

Производители и стоимость

Фрезерные поворотные тиски изготавливают в качестве дополнительного приспособления для станков. Производятся отечественными и зарубежными компаниями. Диапазон цен начинается от 2000 рублей, и достигают значений 30000 рублей.

Конструкция и применение

Тиски применяются при обработке металлов, дерева, пластика и других материалов в единичном и мелкосерийном производстве, а также при проведении ремонтных и других операций. Благодаря простоте конструкции и универсальности большинство видов тисков могут применяться и в быту, и в небольших ремонтных мастерских, и в цехах крупных предприятий.

Основным рабочим элементом тисков являются две губки, между которыми зажимается обрабатываемая деталь. Необходимое усилие прижима обеспечивает фиксирующий механизм с ручной регулировкой. Одна губка является неподвижной и надежно прикреплена к корпусу. Вторая перемещается под действием фиксирующего механизма обеспечивая зажим детали.

В состав фиксирующего механизма входит ходовой винт с трапециевидной резьбой. Он соединен с подвижной частью корпуса и обеспечивает её линейное перемещение путем вращения по часовой стрелке через расположенную в корпусе гайку. Вращение винта обеспечивает ручка. Корпус тисков располагается на опорной плите или станине имеющей отверстия для крепления к верстаку или станине металлообрабатывающего станка. Крепеж осуществляется с помощью винтов или струбцины.

Как выбрать слесарные тиски?

Необходимо серьезно подходить к вопросу выбора слесарных тисков

Следует обратить внимание на параметры различных моделей. Специалисты советуют учитывать:

Ширину пластины, а также раскрытие. Ширина губок слесарных тисков зависит от модели. Поворотные инструменты могут иметь ширину от 63 до 250 миллиметров. Максимально они могут раскрываться на 200 миллиметров и больше. Самая крупная модель имеет раскрытие больше 250 миллиметров. Учитывая данный параметр, можно планировать, с какими деталями удобно будет начинать работать. Человек сможет заранее понимать, насколько крепко будут крепиться заготовки и какого размера можно брать детали для дальнейшей работы.
Не менее важным параметром при выборе инструмента является шаг резьбы винта. Считается, что чем он меньше, тем точнее будет выбранный инструмент. Этот параметр важен, если человек собирается производить на поворотных тисках конечную обработку детали. В таком случае ему будет нужно выдерживать указанную геометрию.
Есть или отсутствует привод. Тиски с механизированным приводом ускорят ход работы, поскольку с ними легче обрабатывать детали. Единственный минус такого инструмента заключается в его цене. Механизированный привод стоит очень дорого, его владельцу придется много потратить средств на ремонт, если произойдет поломка. Альтернативой такого типа привода служат слесарные тиски, которые имеют маркировку ТСМ. Размер губок у такого устройства начинается от 160 миллиметров.
Если человек собирается работать с круглыми деталями, то лучше выбрать модель, у которой на корпусе будут призмы. Часто эта модель используется вместе с ползунком.
Если предстоит работа с деталью в вертикальном положении, то лучше взять модернизированный инструмент. Такие тиски могут вращаться и имеют увеличенную наковальню.
Лучше выбирать модель потяжелее. Специалисты полагают, что вес инструмента влияет на его прочность.

Особенности и назначение

Любые, в том числе и слесарные тиски представляют собой механическое приспособление, главным назначением которого является обеспечение надежной фиксации различных обрабатываемых деталей и заготовок. Они предназначены также для освобождения рук мастера во время работы, что обеспечивает точное выполнение действий (при сверлении, надрезах). Тиски способствуют безопасности работника и снижают до минимума физические и энергетические затраты.

Поскольку конструкция тисков отличается простотой, то сфера их применения выглядит достаточно широко: тиски используют и профессионалы в производственных цехах, и любители для ремонтных работ в домашних мастерских.

Детали фиксируются в тисках между 2 параллельными пластинами при помощи вращения рукоятки, которая регулирует степень зажима. В свою очередь, слесарные тиски надежно закрепляются на специальном устойчивом верстаке или рабочем столе.

Особенностью данного устройства является большая прочность, поскольку при выполнении таких работ, как ковка, рубка и клепка применяется интенсивная ударная сила. Тиски могут быть различных размеров: от легких по весу маленьких моделей до огромных приспособлений, используемых в заводском производстве.

На что обратить внимание при выборе

Как выбрать тисы слесарные, и какие основные моменты надо учитывать:

Метод установки. Если у вас есть специальное помещение для производства слесарных работ (гараж, сарай на даче или мастерская), то вам вполне подойдут тиски с фиксированным креплением к рабочему верстаку. Ну а если вы предполагаете пользоваться приспособлением от случая к случаю, да и места для его постоянной установки нет, то наиболее целесообразно приобрести тиски с винтовым креплением.
Размер деталей, которые планируете обрабатывать. От их величины напрямую зависит выбор таких технических характеристик тисков, как величина раздвижения зажимных губок, их ширина и высота зажима.

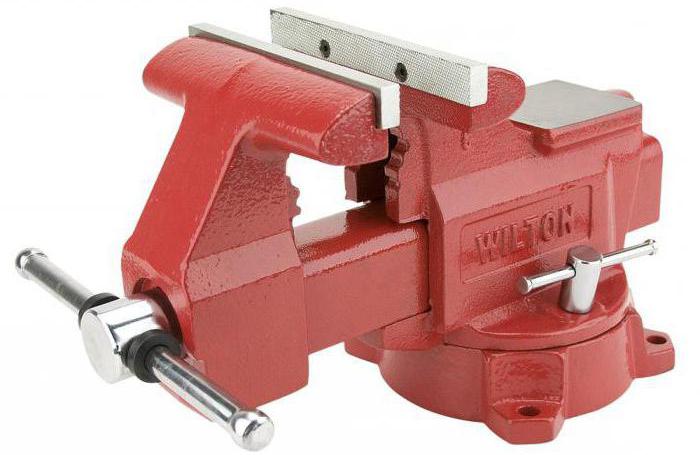

Универсальность приспособления. Сейчас на строительном рынке можно без труда приобрести изделие, позволяющее зажимать как плоские детали, так и трубы. Например, универсальная модель «Пратик» от Wilton (с поворотным устройством на 180˚, размером губок 115 мм, величиной расхода 75 мм), со встроенными губками для зажима труб, стоит 2500-2800 рублей.

Возможность установки сменных губок. Если вы планируете работу с различными по твердости материалами, то такая опция будет вам весьма полезна. Например, установив губки из полимерного пластика, можно обрабатывать в них деревянные заготовки без риска повреждения краев.
Наличие наковальни. Довольно удобное приспособление, которое есть на многих моделях тисков

Однако пользоваться им надо очень осторожно, так как чугун плохо переносит ударные нагрузки.

Какие существуют виды механизмов?

Чтобы понять устройство слесарных тисков, необходимо выяснить, какие существуют разновидности оборудования. Специалисты в этой области выделяют следующие типы:

Ручные слесарные тиски представляют собой миниатюрный инструмент. Его часто используют в домашнем хозяйстве, когда человеку нужно выполнить простое действие. Например, сделать заготовку, если он часто меняет угол при сверлении.

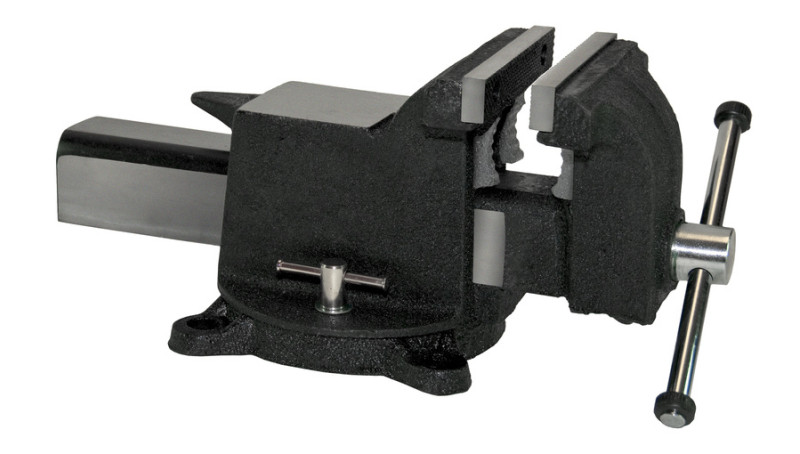

Настольные стуловые тиски отличаются от других видов своим строением и креплением. Данный инструмент необходимо установить на краю верстака. Они отличаются от других моделей своим механизмом по раздвижению губок. Движущаяся пластина имеет необычную траекторию. Она не двигается по прямой, а постепенно отделяется по дуге. При таком строении инструмента у человека появляется возможность попробовать поработать со сложными фигурами. В таком случае получится не очень сильная фиксация элемента. По общепринятым нормам раскрытие может быть от 125 до 250 миллиметров.
Параллельные слесарные тиски относятся к разряду станочных. Рассмотрим информацию об устройстве слесарных тисков. Их разделяют на неповоротные и поворотные. Бывают модели со свободным ходом. Если тиски проходят модернизацию, на них ставится специальная отметка – ТСМ. Данный вид имеет преимущества перед другими моделями. Они могут быть установлены как на поверхности верстака, так и на полу. Крепления этого типа легко монтируются на поверхности, имеют простой механизм.

Совершенствуем мини

Современные мини-тиски особо не усовершенствуешь, но, если вам попадутся или уже есть старые советские (напр., поз. А на рис. справа):

Их функционал можно значительно расширить таким образом:

Высверливается (осторожно, не до конца!) развальцовка хвостовика установочного винта, удерживающая тарелку установочного зажима. Высверливать нужно дрелью короткими «тычками» наискось с разных сторон

Тарелка снимается и винт установочного зажима вывинчивается (не теряйте ни его, ни тарелку). В отрезке швеллера сверлится отверстие под болт с той же резьбой, что на винте зажима. Тиски монтируются на получившуюся подставку и фиксируются контргайкой (поз

Б). В винте зажима сквозь остаток хвостовика сверлится глухое осевое отверстие под резьбу М2-М3. Сделать это нетрудно, т.к. в шпеньке от хвостовика осталось коническое углубление. В осевом отверстии нарезается резьба. Тарелка ставится обратно на место и удерживается от выпадения винтом с конусной головкой (показан стрелкой на поз. Б). Винт зажима определяется на хранение в загашник, простите, запасник.

Таким образом мы получаем, ни много, ни мало – поворотный столик для мелких сверловочных работ. Правда, без углового делителя, но вместо него к основанию из швеллера можно приспособить транспортир, а к кронштейну тисков – стрелку-указатель. Получившейся точности в 1 градус для домашних любительских работ достаточно. А если снять тиски с основания и вернуть на место прижимной винт, их можно использовать по изначальному назначению.

https://youtube.com/watch?v=iEA7KVOsRd0

Какие тиски выбрать?

Выбирая тиски для дома, внимание следует обратить на обыкновенные поворотные слесарные модели среднего размера. Они справятся практически со всеми бытовыми задачами. Они справятся практически со всеми бытовыми задачами

Они справятся практически со всеми бытовыми задачами.

При выборе следует проверить способ крепления этого инструмента к столу, а также на наличие люфтов, которых быть изначально не должно.

Лучше выбирать тиски, изготовленные из чугуна или стали, но никак не из порошкового металла.

Для профессионального использования, когда зажимать заготовки приходится довольно часто, внимание лучше обратить на быстроразъемные или эксцентриковые модели. Выбор рекомендуется остановить на стальных вариантах с наковальней, так как они более прочные и с легкостью выдерживают удары. Выбор рекомендуется остановить на стальных вариантах с наковальней, так как они более прочные и с легкостью выдерживают удары

Выбор рекомендуется остановить на стальных вариантах с наковальней, так как они более прочные и с легкостью выдерживают удары.

Кроме этого при выборе тисков нужно учитывать расстояние, на которое раскрываются губки, т.к. от него зависит какие детали можно будет закрепить в них.

Виды тисков по форме исполнения

Еще рассматриваемые устройства классифицируются на виды по такому немаловажному признаку, как форма исполнения или внешний вид. Самые простые и популярные варианты — слесарные тиски

Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант

Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации

Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант. Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации.

Кроме слесарных тисков, которые присутствуют практически в каждом гараже, рассматриваемые устройства также бывают:

Настольными — это маленькие тиски, которые крепятся к столу за счет специального механизма в виде струбцины, а служат они для проведения ремонтных работ различной аппаратуры и мелких деталей. Механизм для фиксации оснастки позволяет быстро переставлять его с одного места на другое. В устройстве настольных губок щечки не снимаются, что связано с их прямым назначением. Они не предназначены для фиксации стальных большеразмерных деталей, поэтому деформация щечек исключена
Станочными — такие устройства предназначены для применения совместно с различными вариантами станков. Это могут быть фрезерные, сверлильные и прочие варианты станков, на которых немаловажную роль играют фиксирующие инструменты. От эффективности закрепления детали на станке зависит качество ее обработки. Для изготовления станочных тисков применяется сталь
Ручными — это отдельный класс инструментов, которые имеют простую конструкцию, и отличаются от предыдущих моделей своей мобильностью. Конструктивно ручные тиски напоминают щипцы, только имеют гораздо большие размеры. Отличаются такие устройства от пассатижей тем, что в их конструкции имеется специальный механизм, за счет которого происходит блокирование зажимных губок. Инструменты ручного типа предназначены для эффективной фиксации заготовок и последующей их обработки на весу. Очень эффективный инструмент, когда необходимо выкрутить винты или болты со слизанными гранями
Столярными — нужны для работы с деревянными заготовками. За счет того, что для фиксации деревянных деталей не требуется большая величина усилия прижима, столярные тиски имеют простейшую и облегченную конструкцию. Причем для их создания применяется не только металл, но и древесина. Среди мастеров можно встретить такое название, как плотницкие тиски, что означает столярные. Губки столярных стальных устройств имеют гладкую поверхность, а при необходимости фиксации заготовки, необходимо подложить накладки из дерева, исключив повреждение и деформацию детали, подвергающейся обработке. Плотницкие тиски могут также состоять из одной подвижной губки, а в качестве второй неподвижной выступает край стола
Стуловыми — сегодня такие модели тисков можно встретить в кузнях или увидеть только на фото. Они уже давно не выпускаются, но еще применяются среди мастеров узкоспециализированных направлений. Свое название стуловые инструменты получили за счет сходство со стульями. Конструктивно их губки имеют форму щипцов, что позволяет фиксировать заготовки разной формы и размеров

У каждого мастера к верстаку должно крепиться несколько видов моделей тисков. Причем они должны быть представлены не только разных размеров, но и по конфигурации.

Это интересно! Тиски для станков, которые предназначены для выполнения точных работ, выпускаются по ГОСТу 20746-84. Такие устройства имеют следующие наименования — 7200-0301, 02, 03 и 04. Наличие буквенного обозначения указывает на класс точности (Н — нормальный, П — повышенный, В — высокий).

Как выбрать тиски

При выборе тисков учитывается сфера их применения и размеры заготовок, которые планируется в них устанавливать.

Слесарные – предполагают повышенное усилие зажима при обработке деталей, поэтому предпочтительны жесткие модели из стали, а не из порошкового металла.

Ходовой винт с треугольной метрической резьбой быстро изнашивается, а усилия зажима недостаточно для обработки габаритных заготовок.
Вес конструкции косвенно характеризует его прочность.
Для обработки деталей в вертикальном положении выбираются модернизированные слесарные тиски. Их основание вращается на 360°. Чаще оснащены увеличенной наковальней.
Для круглых заготовок предпочтительны модели, корпус которых оснащен призмами. Эти тиски чаще применяются с ползунком.

Столярные – обращайте внимание на диаметр шнека и равномерность выравнивания стержней. Предполагается параллельное движение при вкручивании

Если инструмент идет неравномерно, риск повреждения заготовок увеличивается.
Дополнительно осматриваются накладки зажимов, при выборе проверяются на куске пластика

Важно, чтобы не оставалось следов и вмятин на поверхности.
В моделях с верстаком или станиной визуально проверяется ровность плоскости. Для этого нужно встать таким образом, чтобы ближайший угол станины оказался на уровне глаз – изъяны становятся заметными, когда плоскость выглядит как струна.
Фронтальные тиски доступны лишь с винтовым механизмом и направляющим стержнем

Стоит продумать, удобно ли это для текущих эксплуатационных нужд.

Станочные – выбираются для обработки материалов повышенной жесткости, поэтому в приоритете находится функциональность.

Губки для фиксации заготовки меньшей высоты, чем в других типах.
По сравнению со слесарными тисками конструкция является более жесткой.
Инструмент крепит деталь под конкретным углом и поддерживает поворачивание вокруг вертикальной оси.

При выборе учитывается материал, из которого изготовлен инструмент. Предпочтительны модели из закаленной стали.

Если подобный вариант не укладывается в бюджет, старайтесь выбрать устройство со стальными подвижными деталями, так как они подвержены наибольшему износу.

Важна антикоррозийная обработка инструмента – покрытие чаще всего наносится на резьбовые детали, но встречается и цельное.

Двойные станочные – поддерживают одновременную обработку нескольких деталей, но для постоянной бытовой эксплуатации неудобны.

Синусные – используются при сложной обработке деталей. Они поддерживают уклон крепления детали в нескольких взаимноперпендикулярных плоскостях.

Ручные – при выборе стоит проверить параллельность губок, качество схождения и размер зазора.

Люфт рукоятки – признак инструмента, с которым будут сложности.
Ширина рабочего зазора в открытом состоянии – параметр, определяющий, войдет ли заготовка в инструмент. Зазор в ручных моделях, как правило, небольшой, поэтому стоит тщательно примерять габариты.
Проверьте, оставляют ли зубцы вмятины на мягком металле. В таком случае предпочтителен инструмент с меньшей высотой резьбы зажимов.

Поворотная основа фиксации инструмента удобна в работе, но снижает жесткость конструкции. Механизм поворота – самое слабое звено инструмента, поэтому такая функциональность выбирается только в случаях, когда без нее работа невозможна.

При выборе стоит определить величину угла, который чаще требуется во время работ. Доступны вариации с минимальным углом поворота и модели, вращающиеся на 180 или 360 градусов.

Статичные модели надежнее, но подбор точки крепления затрудняется параметрами верстака. С нестандартными заготовками чаще используются дополнительные устройства для фиксации: наживление с помощью болтов или захват струбциной.

Мерительный инструмент

К данной группе относятся линейки, рулетки, эталоны, калибры, пробки, штангенциркули, глубиномеры, нутромеры, микрометры и угломеры.

Весь перечисленный инструмент имеет большое практическое значение. Без него невозможно изготовить изделие, отвечающее всем требованиям технологической документации. Линейки и рулетки необходимы для измерений габаритов заготовок и деталей. Они позволяют производить измерения с большой погрешностью.

Для контроля исполнительных размеров необходимо пользоваться штангенциркулем и глубиномером. Эти инструменты позволяют делать измерения с точностью до сотых долей миллиметра.

Калибр-пробки представляют собой закаленные цилиндрические тела с рукояткой. С их помощью можно контролировать размеры отверстий с большим квалитетом точности. Проходная пробка должна без усилия проходить в отверстие, соответственно, непроходная не должна проваливаться. Инструмент применяется не только при обработке на станках, но и при осуществлении некоторых других видов слесарных работ. Какие существуют альтернативные способы контроля исполнительных размеров отверстий? Можно воспользоваться стандартным штангенциркулем. Но в таком случае велика вероятность получения больших неточностей в показаниях. Точно измерить отверстия позволяют так называемые нутромеры с индикатором. Это довольно чувствительный инструмент, поэтому с ним нужно обращаться очень аккуратно и соблюдать правила хранения. Настройка нутромера производится при помощи микрометра. По отклонению стрелки индикатора судят о том, превышен или же занижен размер отверстия.

При помощи щупов и калибров можно контролировать линейны размеры (как внутренние, так и наружные).

На что обратить внимание при выборе тисков для гаража

Выбирая инструмент для работы, немаловажно принять во внимание ряд важных факторов. К таковым факторам относятся:

Размеры губок — надо определиться, какие виды заготовок планируется зажимать в тиски. Лучше покупать инструмент с запасом, чтобы в случае необходимости его применения не понадобилось покупать тиски на размер больше
Ход подвижной губки или расстояние между зажимами — чем больше эта величина, тем шире возможности инструмента
Рукоятка — она должна соответствовать размеру инструмента. Если устройства большого размера, а рукоятка на них маленькая, то это вызовет некоторые неудобства при их эксплуатации

При покупке учитывайте стоимость и производителя тисков. Чем более популярен бренд, тем соответственно выше стоимость инструмента

При этом важно понимать, что известные производители не выпускают подделки, поэтому вы смело можете приобретать такие устройства, и пользоваться ими неограниченный промежуток времени

В завершении следует отметить, что срок службы инструмента зависит от особенностей его эксплуатации и ухода

После покупки обратите внимание на величину усилия зажима, которая не должна превышаться, иначе это повлечет за собой выведение из строя деталей и механизмов

Публикации по теме

Ручные дрели и актуальность применения устаревших инструментов

Струбцина — разновидности, назначение и скрытые возможности применения

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Трубный клупп — ручной инструмент для нарезки резьбы на стальных трубах

Сваривание тисков инвертором

Для сварки чугуна нужна средняя температура, поэтому работать по такому металлу электросваркой можно в гараже или на даче. Удобнее всего делать это инверторным аппаратом.

С помощью плавящихся электродов

Для выполнения таких работ используют плавящиеся электроды, в их составе есть медь или никель. Необходимо делать прерывистые швы, но они не должны быть короче 3 см, рабочая температура до +80°С и надо давать изделиям остывать. Сварка проводится обратной полярностью. Работу чаще выполняют холодным способом.

Указанный метод сваривания проводится 2 способами:

С применением шпилек с резьбой. Их вкручивают в кромки деталей, которые будут сваривать. Чтобы избежать перегрева, эти элементы располагают вразброс. На размер шпилек влияет толщина заготовок: диаметр 0,3-0,4 толщины изделия, но не более 12 мм; вкручивают на глубину не более 1,5 диаметра шпильки и не больше половины толщины заготовки; высота выступания над поверхностью — 0,75-1,2 диаметра. После установки этих элементов их обваривают по кругу, наплавляя слой за слоем металл. Затем заполняют расстояние между шпильками.
С применением многослойной сварки. Работу выполняют после проведения разделок кромок, на них не должно быть острых углов. Наплавку начинают с краев и движутся к центру

Первый слой — основной, на этом этапе особенно важно соблюдать режим сварки. Следующие слои проковывают и не охлаждают, это не касается первого и облицовочного.

Тиски можно сварить с помощью плавящихся электродов и инвертора.

С электродами общего назначения

Если выполняется разовая работа с чугуном, чтобы сэкономить и не покупать специальные расходники, можно работать и стержнями общего назначения. Ими выполняют многослойную сварку, порядок проведения работ такой же, как описано раньше, где использовались прутки, покрытые цветными металлами.

Использование стальных расходников при сварке чугунных деталей не позволяет создавать прочный шов. Чтобы получить более качественный результат, первый слой делают специальным электродом ЦЧ-4, а следующие выполняют стальным прутком.

Рекомендуем к прочтению Как сваривать чугун со сталью

При сварке таким способом наиболее слабое место — околошовная зона. В ней образуется много трещин и повышается хрупкость.

С электродами с чугунным покрытием

Этот вариант подходит для выполнения работ холодным или полугорячим методом. Для улучшения структуры шва рекомендуется делать небольшой прогрев места сваривания.

Сваривание тисков возможно электродами с чугунным покрытием.

Такие стержни покрыты специальной обмазкой. Они предназначены для исправления дефектов в изделиях, выполненных методом чугунного литья. Чаще всего используют такие марки электродов: ОЗБ-2М, МНЧ-1, ОЗЧ-1. Работу выполняют постоянным или переменным током. Расчет его величины проводят таким образом: на 1 мм диаметра требуется 50-60 А.

Критерии выбора модели тисков

Выбирая те или иные тиски, обязательно нужно учесть то, для чего они будут применены

Стоит обратить особое внимание также и на размер деталей (заготовок), с которыми предстоит работать:

Слесарные

Приобретая слесарные тиски, отдают предпочтение прочным моделям из стали. Нужно помнить, что ходовой винт таких тисков быстро изнашивается, и они не подходят для работы с очень габаритными заготовками.

Чем больше будет весить инструмент, тем он будет прочнее.

Чтобы была возможность обрабатывать заготовки, установленные вертикально, выбирают станки с вращающейся основой. Лучше приобрести модели, дополненные большой наковальней.

Круглые детали лучше обрабатывать, приобретая тиски, оснащённые призмами.

Стуловые

Приобретая такие тиски, обращают внимание на

Функциональность и износостойкость. На них будут обрабатываться особенно прочные детали, поэтому нужно приобретать надёжные прочные модели, выполненные из закалённой стали.
Наличие антикоррозийного покрытия. Как правило, пропитка наносится на детали, имеющие резьбу. Некоторые производители покрывают таким покрытием устройство целиком.
Наличие насечек на пластинах. Они помогут лучше удерживать и фиксировать деталь в тисках.

Ручные

При их покупке проверяют размер зазора и параллельность пластин.

люфт должен быть минимальным; зубцы пластин не должны оставлять царапин на металле; обратить внимание на величину угла, под которым можно работать с помощью этих тисков

Элементы, детали и узлы станочных приспособлений

Все типы и группы станочных приспособлений основаны на использовании в своей конструкции типовых элементов, из которых можно выделить следующие категории:

установочные элементы, с помощью которых деталь занимает свое определяющее положение в приспособлении;
зажимные составляющие, при помощи которых деталь или заготовка надежно закрепляется на конструкции станочного приспособления;
элементы, направляющие режущий инструмент и осуществляющие контроль его положения;
силовые устройства, которые позволяют привести в действие зажимные составляющие (электрические, гидравлические, пневматические, механические);
корпус станочного приспособления, является основой для крепления в нем остальных составляющих;
вспомогательные детали, служат для корректировки положения детали или заготовки в приспособлении относительно инструмента, позволяют регулировать положения составляющих элементов между собой.

Размеры

Среди основных геометрических размеров слесарных тисов можно выделить три наиболее важных:

Величина максимального раздвижения губок. От этого показателя напрямую зависит максимальная толщина детали, которую можно закрепить в тисках. Для больших слесарных тисов с фиксированным креплением этот показатель может достигать 250 мм.
Ширина губок. От этой величины будет зависеть надежность крепления детали. Для ручных приспособлений эта характеристика не превышает 50 мм, для стационарных приспособлений – 200-250 мм.
Высота зажима – расстояние от горизонтального центра губок до центрального упора. Чем выше ее величина, тем больше размеры заготовок, которые можно надежно зафиксировать. В зависимости от модели и габаритов тисков этот показатель находится в пределах от 65-75 мм (для тисков с винтовым креплением) до 150 мм (для стационарных устройств).
