Талреп: технические характеристики, фото

Конструкция и особенности производства

Конструкция этого приспособления довольно проста и состоит всего из двух частей, при этом ее надежности можно только позавидовать. Итак, основными ее элементами являются два винта с резьбой противоположных направлений и скоба-кольцо. Конец одного стержневого крепежного элемента имеет вид крюка, а второго – кольца, что значительно упрощает процесс работы с ним и расширяет область применения. Правда, существуют и иные виды, такие, как талреп кольцо-кольцо или же крюк-крюк, но это отдельная статья.

В основном используют талрепы для того, чтобы натянуть цепь, трос или же канат. Осуществляется этот процесс довольно просто, следует всего лишь вращать скобы кольца, тогда винты благодаря противоположному направлению резьбы начнут двигаться навстречу друг к другу, т. е. закручиваться, тем самым сокращая расстояние между крюком и кольцом и, соответственно, общую длину всего изделия. Так что, как видно, проще механизм придумать будет тяжело. Причем такая простота является одним из главных достоинств, ведь тогда деталь не только легче починить, в случае если она вышла из строя, но и сама вероятность поломок значительно сокращается.

В принципе, изготовление этих деталей не представляет собой ничего сверхсложного. Муфта производится тремя способами: литьем, штамповкой или же ковкой. Она имеет вид вытянутого прямоугольника, углы которого скошены. С торца в середине этой части наносится резьба, как говорилось выше, с одной стороны правая, а с другой – левая.

В качестве материала используют низкоуглеродистые стали, содержание углерода в которых не превышает 0,25 %. С увеличением количества углерода улучшаются прочностные характеристики, а также повышается твердость. Правда, такие изменения негативно отразятся на пластичности материала. Но сами по себе эти стали не могут обеспечить необходимую износостойкость и устойчивость против столь разрушающей коррозии, поэтому на поверхность готовой детали необходимо еще нанести слой цинка.

Данный процесс называется цинкованием и заключается в том, что на металле изделия образуется защитная пленка. Она препятствует проникновению кислорода и тем самым предотвращает процесс окисления. Существует несколько способов нанесения цинка. Один из них – гальванический, когда речь идет об электрохимическом осаждении цинка, пока деталь находится в специальном растворе. Если же защита создается посредством обработки в порошке, то такой вид имеет название диффузионное цинкование. Еще можно нанести на деталь специальный раствор способами, которые применимы при простой покраске. В общем, не столь важен метод, главное, конечный результат – изделие обладает улучшенными характеристиками.

1 Что такое талреп – вы еще незнакомы?

Такое приспособление зачастую выполняет ответственную функцию, и поэтому каждая его составляющая выверена и соответствует определенным стандартам. Международными документами, регулирующими производство и технические характеристики, являются DIN 1478, DIN 1480, талрепы на постсоветском пространстве отвечают ГОСТ 9690-71. Основная задача приспособления – хорошее натяжение. За что человеку полюбился этот крепежный инструмент, так это за его непоколебимость. Талрепы долго держат на себе груз даже без намека на усталость.

Действительно, талрепы ПТР-7-1 (так раньше называли эти приспособления, причем цифра после ПТР варьируется) помогают держать в постоянном напряжении стальные канаты и тросы, образующие растяжки. Единственное, что ПТР талрепы не имеют такого разнообразия оголовков, как современные. Их чертеж указывает на наличие одинаковых продолговатых петель на концах. А разрушающая нагрузка, которую может выдержать такая конструкция, как раз и указана в названии после ПТР, из расчета на тс (тонны-силы). Модели чуть новее выражают этот параметр в кН, например, талреп Т-30-01 выдержит нагрузку до 30 кН или 3 тс.

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

1. Штампованные закрытые муфты.
2. Штампованные открытые муфты.
3. Литые муфты.
4. Сварные закрытые муфты.
5. Сварные открытые муфты.

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Читать также: Разновидности подшипников и их назначение фото

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

1. ВВ (вилка-вилка).
2. ВУ (вилка-кольцо).
3. УУ (кольцо-кольцо).
4. ГГ (крюк-крюк).
5. ВГ (вилка-крюк).
6. ГУ (крюк-кольцо).

Скачать прайс лист

Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.

Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.

Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.

Параметры талрепов:

• Ход талрепа: 75 (мм), 112 (мм), 140 (мм), 168 (мм), 185 (мм), 212 (мм), 148 (мм), 165 (мм), 290 (мм), 308(мм).
• Резьба: М6, М8, М10, М12, М14, М16, М18, М27, М36, М42, М48, М52, М56.
• Допустимая нагрузка: 0.1 (тс), 0.3 (тс), 0.8 (тс), 1.6 (тс), 2 (тс), 3.2 (тс), 5 (тс), 8 (тс), 10 (тс), 12.5 (тс), 16 (тс), 20 (тс).

Варианты маркировки:

Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).

Нормативные документы:

Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.

Устройство и принцип работы талрепа

Рассматриваемое приспособление состоит из четырёх деталей:

Литой или штампованной муфты, снабжённой двумя резьбовыми отверстиями. Муфта может иметь вид прямоугольной рамы или эллипса. Пары крюков или иных грузозахватных элементов (стропов), имеющих резьбу на противоположной части. Подкладных шайб, которыми производится более равномерное распределение нагрузки. Стопорных гаек, предотвращающих самопроизвольный проворот захватов.

Отдельную группу составляют цепные талрепы (рэтчеты), в которых натяжение происходит не вследствие постепенного ввертывания захватов в муфту, а за счёт скручивания стяжной цепи, расположенной между грузовыми захватами. Талреп цепной применяется при фиксации на платформах длинномерных грузов. Он состоит из:

Цепи (вантового натяжителя). Двух стропов. Механизма натяжения, который, в свою очередь, включает в себя трещотку и вал, на который насаживается храповое колесо.

В простых конструкциях цепных талрепов вместо храповика предусматривается рычаг, качательным перемещением которого производится выборка слабины натяжения цепи.

Необходимое усилие фиксирования создаётся вследствие вращения стропов. При этом уменьшается расстояние между ними, выбираются зазоры, и обеспечивается натяжение удерживаемого предмета между талрепами.

Муфтовые талрепы преимущественно используются в парном сочетании, что позволяет равномерно распределить усилие натяжения в ветвях стропов. Цепной талреп может быть односторонним. Противоположный конец такого талрепа жёстко закрепляется к опорной части платформы. Однако при этом воспринимается только осевая составляющая усилия натяжения, из-за чего рэтчеты не могут использоваться для подъёма грузов, либо удерживания предметов в вертикальном положении.

↑ Назначение талрепа

Данный крепёж представлен такелажным инструментом, используемый для создания равномерной натяжки гибких цепей, канатов, тросов, всех снастей судна и т. п. Талреп имеет надёжную конструкцию, в её основе – цилиндрический корпус. На корпусе на его частях находится разнонаправленная резьба, что и даёт возможность отрегулировать степень натяжения каната, закручивая или раскручивая винты.

Конструкция талрепа состоит из элементов:

• муфты – продолговатый цилиндрический корпус с двумя отверстиями (в них нарезана с противоположных сторон разнонаправленная резьба);
• подкладочных шайб;
• стопорных гаек;
• грузозахватных элементов. Каждый из них – это стержень с нарезанной резьбой, где с противоположной стороны находится оголовок.

Оголовок бывает такой формы: в виде кольца (петли), вилки и крюка.

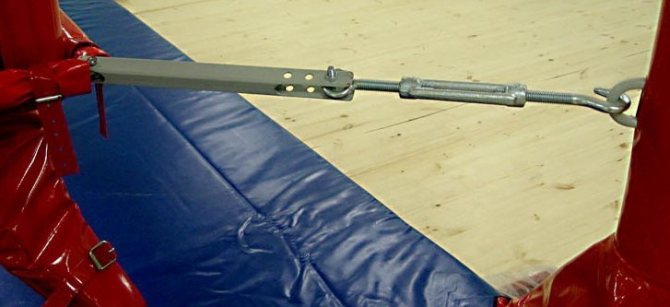

Талреп предназначается для регулировки натяжения кабелей, цепей, канатов, тросов. Применяют его для большинства монтажных и такелажных работ.

Главное его преимущество – способность выдержать большие нагрузки при работе с тяжеловесными грузами. Талрепы применяются в таких сферах:

• подъём грузов;
• монтаж мостовых вант;
• монтаж сооружений;
• строительство кораблей и яхт;
• крепёж антенн;
• установка шатров;
• установка поддерживающих вспомогательных установок.

Принцип работы талрепа: при вращении корпуса происходит встречное движение оголовков. Если стяжку надо ослабить, то муфту вращают в обратную сторону.

Устройство и характеристики

Изделие состоит из 4 элементов, а именно:

1. Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
2. Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
3. Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
4. Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.

Классификация и маркировка

Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:

• Из нержавеющей стали;
• Из металла с оцинкованным покрытием.

Также, изделия классифицируют в зависимости от типа крепления на концах винтов:

1. С+О (крюк/кольцо);
2. О+О (кольцо/кольцо);
3. С+С (крюк/крюк).

ДЛЯ СПРАВКИ!

Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.

В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.

Материал

Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.

Муфты

Муфты изготавливают тремя способами (ГОСТ 9690-71):

• Сваркой;
• Литьем;
• Штамповкой.

Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.

Характеристики талрепа:

ВАЖНО!

Вес типового изделия зависит от материала конструкции и от способов изготовления.

Грузоподъемность

В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.

Талреп: что это такое?

Приспособление несложное по конструкции, но удобное в применении. Сделано из двух винтов. На них резьба встречного характера. Первый винт производят с резьбой направо, второй – налево. Винты вкручиваются в кольцо с резьбой. На других частях винтов имеются ушко и стальной крюк (называют также гаком). К ушку и гаку удобно крепить тросы, цепи, грузы. Если натягивают подвесную цепь, то за ушко крепят к кронштейну на стене, например.

Конструкционно талреп состоит из “тела” и двух винтов

Чтобы осуществить натяжение, поверните кольцо. Тогда винты сдвинутся в центр. Чтобы винты не раскрутились и не сместились, необходимо зафиксировать эти части контргайками.

По видам устройства делят на:

• с муфтой отрытого штампования (тип ОШ);
• с муфтой сварного открытого типа (тип ОС);
• с муфтой закрытого сварного типа (тип ЗС).

По исполнению агрегаты разделяют на:

вилки с одной и другой стороны (тип ВВ);

• вилка – с одного конца, гак – с другой стороны (тип ВГ);
• ушко – на одной стороне, гак – на второй (тип УГ).

Если располагают на высоте большой груз и условия сложные, то используют оборудование типа ГГ. Если груз легкий, то применяют оборудование ВВ.

Стоит один агрегат от 30 до 400 рублей.

Конкретная цена зависит от производителя и вида устройства. Изготавливают приспособления из цинка и нержавеющей стали.

Делают талрепы из стали и цинка

Нельзя допустить:

• перегрузки оборудования;
• бокового натяжения (по линии).

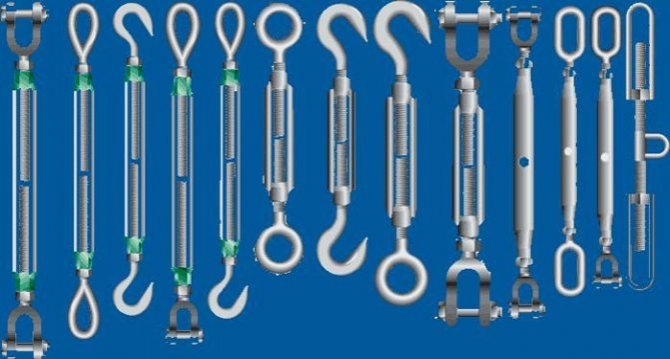

Виды винтовых талрепов

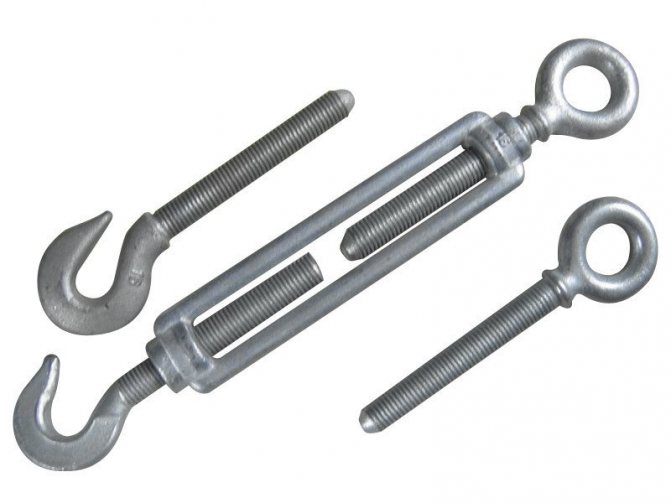

Винтовой талреп состоит из муфт с двумя отверстиями под винты и разными направлениями резьбы. При повороте муфты в одну сторону винты вкручиваются в корпус, в другую – выкручиваются. Благодаря такому принципу работы можно без труда изменять длину приспособления для стяжки.

Корпус муфты может быть открытого или закрытого типа. Закрытый используется в основном в сложных условиях эксплуатации, например, когда возможно обледенение или засорение песком.

Оголовки винтов могут быть в виде:

• крюка;
• вилки;
• шпильки;
• кольца.

Встречаются и комбинации этих видов – вилка-кольцо,крюк-вилка и др. Наибольшим показателем надежности обладает натяжитель с комбинацией «вилка-вилка».

Нержавеющий или оцинкованный?

Перед выбором талрепа нужно учесть внешние факторы, в которых он будет применяться, а также степень агрессивных воздействий окружающей среды.

Если работа будет происходить в сухом помещении или небольшой промежуток времени на улице, то подойдет оцинкованное изделие. Но если талреп будет эксплуатироваться большую часть времени на улице или в местах с высокой влажностью, то необходимы нержавеющие талрепы закрытого типа из стали А2. На химических производствах, горячих цехах, бассейна и т.д используются талрепы из кислостойкой стали А4.

Что такое вантовые крепления (цепные натяжители)

Цепные натяжители или рэтчеты – это вантовые крепления с захватом в форме крюка. Они используются для крепления цепями больших и тяжелых грузов. Благодаря наличию рычажного или храпового механизма можно создать натяжение большого усилия.

Цепная стяжка достаточно популярна в мире, так как с ее помощью можно зафиксировать крупногабаритные грузы. Этот ручной механизм является надежным и отлично фиксирует груз, который не будет падать во время перевозки или самопроизвольно перемещаться.

Храповый стяжной механизм

Цепной талреп с данным механизмом имеет переключатели вращения и два поворотных крюка, располагающиеся на разных концах конструкции. Принцип работы заключается в том, что при поворачивании рукоятки крюки сходятся, тем самым обеспечивается натяжение цепей крепления.

Достоинства устройства храпового типа:

1. Простота установки в систему крепежа;
2. Не требует приложения больших физических усилий во время работы;
3. Не нужно дополнительно фиксировать рычаг.

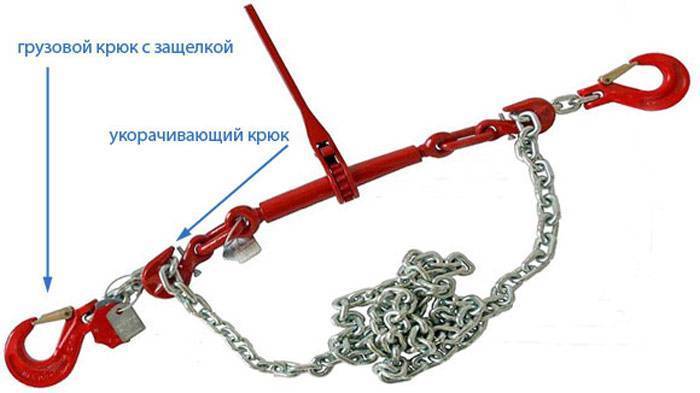

Рычажный стяжной механизм

Состоит из 2 поворотных захватных крюков, с помощью которых происходит зацепка крепежной цепи и из эксцентрикового рычага. Натяжение цепей достигается путем воздействия на рычаг, который сам зажимается в тот момент, когда достигает максимального натяжения. Цепь надежно фиксирует рычажный механизм и не дает ему раскрыться.

Плюсы рэтчета данного типа:

1. Быстрота монтажа;
2. Простота;
3. Небольшие габариты;

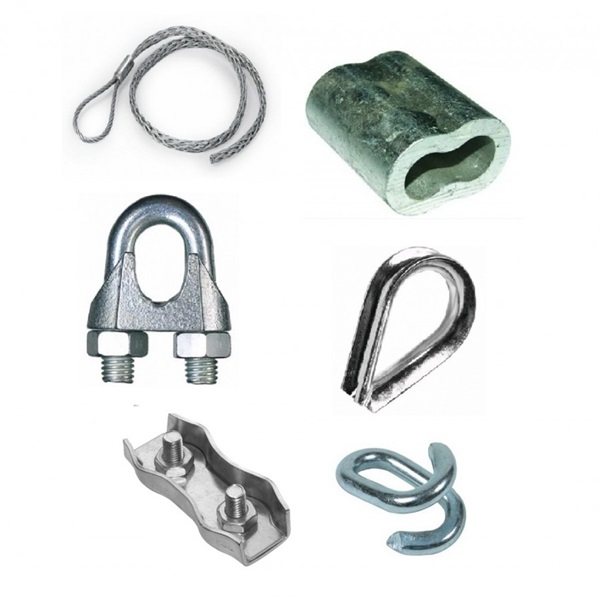

Разновидности канатных зажимов

В зависимости от способа установки и конструкции зажимы классифицируют как:

• болтовые;
• винтовые;
• клиновые;
• прессуемые;
• клыковые;
• заклинивающиеся.

Все канатные зажимы изготавливаются с соблюдением ГОСТ и DIN

U-образный зажим

Это u-образный болт с резьбой. Резьбовые элементы вставляются в сжимающую конструкцию и во время затягивания гаек трос прижимается к болту.

Трубчатый зажим

Представляет собой зажимы-втулки из алюминия (для обычных тросов) или из меди (для кислотостойких). Для работы в агрессивной среде используют зажимные изделия из нержавеющей стали.

В основном такие зажимы применяют для соединения тросов друг с другом или для устройства петель на концах троса. Трубчатый зажим – разовый несъемный элемент.

Плоский тросовый зажим

Изготавливается из углеродистой стали. Состоит из:

• прижимной пластины;
• винтов;
• гаек с метрической резьбой.

Исходя из количества винтов, различают: одинарный, двойной и тройной зажимы. Принцип работы заключается в том, что по мере затягивания гаек трос зажимается между прижимными элементами.

Характеристика и свойства

Одним из самых важных параметров является диаметр резьбы, который определяет размеры всех деталей конструкции. Чем больше стержень, тем сильнее нагрузки. Показатели диаметра определяются метрической системой мер. Длина зависит от толщины.

Талреп делится по видам используемых стержней. Самыми популярными считаются крюки и кольца, а также механизмы с вилками. При работе с тяжелыми грузами используют устройство «вилка-вилка», ведь оно является статичным и может долго удерживать груз.

Цепной талреп создан для динамического удержания с возможностью приближения и отдаления грузов. В таких моделях цепь считается звеном, которое присоединяет стержень или муфту.

ГОСТ для талрепа

Установкой размеров и технических характеристик, предназначенных для талрепа, занимается ГОСТ 9690 71. Нужно соблюдать четыре основных правила:

• На все трущиеся детали наносится смазка графитная по ГОСТу № 3333.
• Должно быть защитное покрытие по ОСТ.
• Срок использования устройства — 15 лет.
• Правильно выбирайте талреп для троса.

Советы перед использованием.

• Перед началом работы промыть поверхность механизма бензином или обработать специальной смазкой.
• В процессе работы попытаться исключить радиальные нагрузки.
• После завершения работы снова произвести обработку поверхности, особенно в месте резьбы.

Из чего состоит это устройство? Корпус создан с помощью литья, ковки или сварки. Отверстия чаще всего фрезеруются. При сложных погодных условиях берут талреп закрытого типа. Он состоит из трех частей: корпус, два винта и оголовки винта. Чтобы лучше понять, как устроен механизм, стоит взглянуть на талреп (фото).

Разновидности талрепа

«Крюк-крюк» иногда называют натяжитель троса талреп. Основной плюс такого устройства в его универсальности: благодаря крюкам с двух сторон, такой механизм можно использовать практически при любых работах. К примеру, стяжку с кольцами невозможно прикрепить к монтажным отверстиям конструкции и оборудования. Такие же действия с устройством «вилка-вилка» потребуют намного больше времени. А крюками очень быстро можно зацепить стяжку.

Еще этот механизм удобен тем, что у стягиваемых объектов, можно заранее подготовить правильный, прочный и неразборный фиксатор. Последний и самый главный плюс в том, что талреп легко снять и не нужно ничего откручивать или расплетать.

Минусы такого талрепа:

• Допустима лишь маленькая нагрузка по сравнению с механизмами «колько-кольцо» и «вилка-вилка».
• Существует слабина во время установки стяжки, из-за этого крюк может легко соскочить с фиксатора прикрепляемого объекта.

Устройство «кольцо-кольцо» используется для натяжения гибких деталей и изделий, например: тросы, канаты, цепи, веревки и так далее. С помощью таких стяжек и натяжителя частенько ликвидируют обрыв трассовых соединений и спасают от самопроизвольного раскручивания винтов.

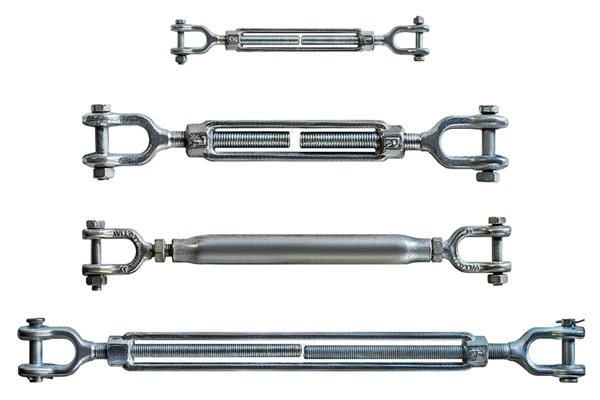

Устройство «вилка-вилка» чаще всего эксплуатируют для установки растяжки специальным инструментом. Плюс вилочного типа в том, что он имеет обжимные вилки. Вилка всегда надежно фиксирует трос. Вилка-вилка делится на два типа корпуса: открытый и закрытый. Лучше выбирать закрытый, он не загрязнится так сильно, как открытый. Иногда у этого механизма возникают проблемы с цепным тросом.

Разновидности талрепа

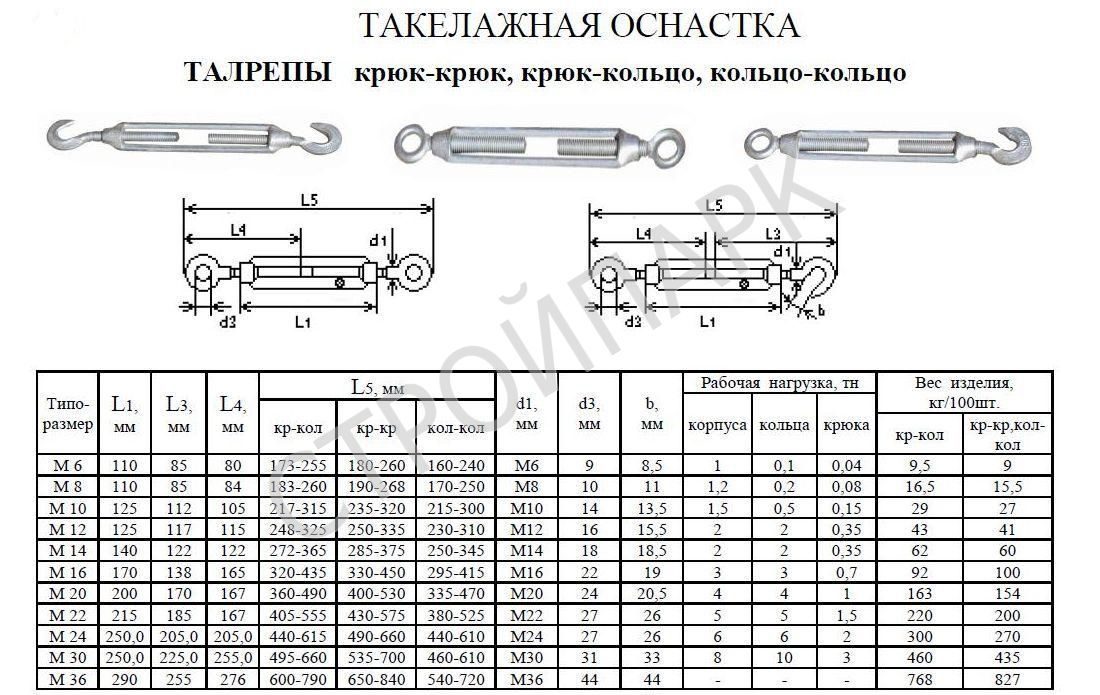

Рабочие параметры талрепов

Для рассматриваемых приспособлений с муфтами основными эксплуатационными характеристиками являются:

Допускаемая нагрузка. Длина муфты (реже – её поперечные размеры). Длина самого талрепа при вывинченных захватах (резьбовая часть не выходит из тела муфты, но полностью заполняет его).

Стандарт определяет однозначную связь между диаметром резьбового отверстия в муфте талрепа и его несущей способностью. В частности, для штампованных муфт существуют следующие соотношения:

• при нагрузке до 200 кг – М8;
• при нагрузке до 300 кг – М10;
• при нагрузке до 500 кг – М12;
• при нагрузке до 1200 кг – М16;
• при нагрузке до 2000 кг – М20;
• при нагрузке до 3150 кг – М24 и т. д.

Предельная несущая способность стандартного грузового талрепа с открытой муфтой составляет 6300 кг; если требуются более высокие значения эксплуатационных нагрузок, такелаж проектируют и изготавливают по индивидуальным заказам. Закрытые талрепы рассчитываются на грузоподъёмность до 20000 кг (за исключением сварных конструкций муфт, нагрузки на которые не должны превышать 1500 кг).

Грузоподъёмность талрепа определяется и видом грузового захвата. Наименьшими допустимыми значениями обладают захваты типа «крюк-крюк», а наибольшими – захваты типа «вилка-вилка». Конструкция всех составляющих талрепа не должна иметь концентраторов напряжений, поэтому при переходе от одной части муфты, вилки, крюка и т. п. предусматриваются максимально возможные радиусные переходы.

В конструкциях стандартных талрепов применяются следующие обязательные требования:

• Категория прочности после штамповки – не ниже КП25 по ГОСТ 8479;
• Стопорные гайки должны изготавливаться по ГОСТ 5919 методами холодной высадки. Проточки резьбы не допускаются;
• Метрическая резьба на всех деталях должна соответствовать требованиям ГОСТ 24705;
• В литых деталях не должно быть внутренних и внешних дефектов макроструктуры (выборочный контроль качества должен соответствовать требованиям РД 34.17.402);
• Сварные варианты муфт выполняют с применением электродов марки Э42А при обязательной зачистке готовых швов.
• Стальные талрепы имеют поверхностное антикоррозионное покрытие.

Виды приспособлений для натяжения тросов

Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.

Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.

В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.

Технология производства

Устройства талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка», талреп «крюк-крюк» работают в тяжёлых условиях эксплуатации. Это связано с тем, что при возникающей нагрузке все элементы работают на растяжение, иногда сопровождающееся ещё и изгибом

Важно также, что сила периодически меняется во времени, поэтому надёжность и долговечность устройства зависит ещё и от предела усталости материала

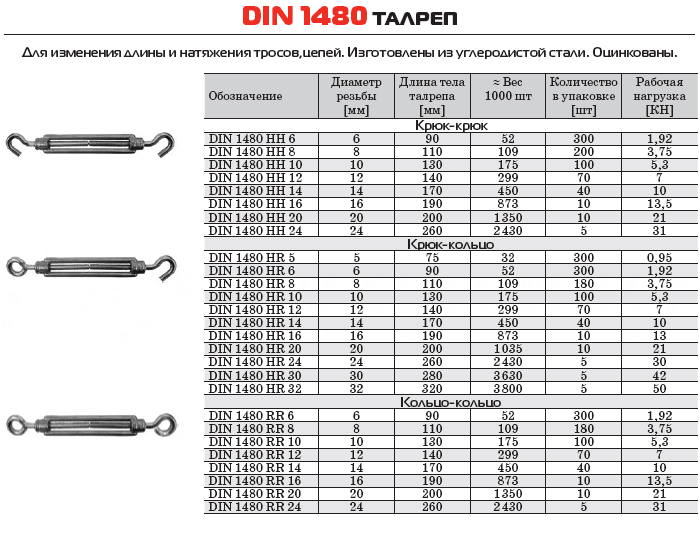

Типоразмеры талрепа «кольцо-кольцо» по DIN 1480

Ответственным элементом чертежа является муфта. Как натяжитель, она работает при знакопеременных нагрузках. К тому же в рамной конструкции большинства стандартных соединительных муфт уже заложены концентраторы напряжений в местах переходов от боковых стоек к резьбовому основанию. Поэтому эти переходы на чертежах оформляются в виде радиусных закруглений, диаметр которых определяется габаритными размерами талрепа в сборе.

Талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка» никогда не производится в сварных вариантах. Кроме того, крайне нежелательно изготавливать муфты методом литья, пусть даже и из качественных конструкционных сталей (например, из литья марки 45Л по ГОСТ 977). Вероятность наличия внутренних пустот и раковин в отливке сохраняется при любом технологическом варианте производства, что опасно ослабляет поперечное сечение, особенно в местах креплений. Не весьма удачными стоит признать и эксплуатационные показатели фрезерованных вариантов. В процессе механической обработки деталей, входящих в данный узел, происходит перерезывание волокон макроструктуры металла, что снижает долговечность.

Оптимальным способом производства деталей, входящих в конструкцию, считается горячая штамповка: в её ходе происходит пластическое перераспределение объёмов деформируемого металла, при этом волокна изгибаются по контуру, сохраняя поковке прочность. При холодной объёмной штамповке происходит даже упрочнение металла, что позволяет изготавливать приспособления из более дешёвых марок, с пониженным содержанием углерода (например, из стали 20).

После штамповки детали подвергают термической обработке – нормализации при 820…860 °С, с последующим охлаждением на воздухе. Закалку ведут при тех же температурах нагрева в масло. Конечная твёрдость должна находиться в пределах 190…220 НВ. Для антикоррозионной защиты применяется талреп оцинкованный.
