Фрикционная муфта (Фрикционный вал) главного привода радиально-сверлильного станка 2М55
Фрикционная муфта главного привода радиально-сверлильного станка 2м55 находится в сверлильной головке и плавно переключает вращение шпинделя на прямое или обратное.
Управление муфтой осуществляется гидравлическим цилиндром.
Расположение фрикционной муфты в сверлильной головке станка 2м55
Сверлильная головка радиально-сверлильного станка 2м55
Расположение фрикционной муфты в сверлильной головке станка 2м55
В цепи привода шпинделя между главным электродвигателем и коробкой скоростей расположена фрикционная муфта, которая предназначена для плавного пуска привода, реверсирования шпинделя, а также для предохранения элементов привода от перегрузки. Муфта является, кроме того, важным звеном системы преселективного управления переключением чисел оборотов и подач. Узел фрикционной муфты состоит из двух муфт — верхней, обеспечивающей прямое вращение шпинделя, и нижней — для вращения шпинделя в обратном направлении. Обе муфты собраны на Одном валу 25.
Вращение от двигателя через зубчатую муфту сообщается шестерне 5. Шестерня 5 находится в постоянном зацеплении с шестерней 6, сидящей на валу 25 фрикционной муфты. Опоры шестерни 5 размещены в отдельном корпусе 7. В этом же корпусе выполнена расточив под опору шестерни 6. Такая конструкция позволяет жестко выдерживать технические условия зацепления этой скоростной передачи. Наличие зубчатой муфты позволяет частично компенсировать неточность вращения вала двигателя относительно его посадочных мест, что способствует снижению шума работающей головки.
На шлицах вала 25 укреплены упорные шайбы 12 и 21 и ведущие элементы муфты 11 и 20, которые несут на себе ведущие диски. Особая конструкция элементов 11 и 20, а также ведущих дисков позволяет выдерживать в нейтральном положении муфты гарантированный зазор между каждой парой дисков.
Между ведущими дисками размещаются ведомые, имеющие специальные выступы, которые заходят в пазы ведомых чашек 13 и 23. Ведомые диски так же, как и ведущие, выполнены из закаленной легированной стали и шлифованы. Верхняя ведомая чашка 13 несет па себе шестерни 9 и 10, а нижняя ведомая чашка 23, являющаяся одновременно тормозным барабаном, неподвижно связана с шестерней обратного вращения 24.
На валу 25 перемещается нажимной элемент с чашками 14 и 17. При движении нажимного элемента вверх ведущие и ведомые диски сжимаются между чашками 12 и 14, вследствие чего ведомая чашка с шестернями 9 и 10 начинает вращаться со скоростью ведущего элемента. При движении, нажимного элемента вниз сжимаются диски между чашками 17 и 21 — шестерня 24 получает вращение со скоростью ведущего элемента.
Нажимной элемент приводится в движение вилкой гидроцилиндра через шарикоподшипник со сферической обоймой 16, которая служит для компенсации перекосов.
Вокруг чашек 13 и 23 установлены рубашки 15 и 19, которые создают масляную ванну для более благоприятной работы фрикционных дисков.
Чашку 23 охватывает разрезное тормозное кольцо 22 с капроновым вкладышем. Эффект торможения достигается за счет пружины 34, стягивающей тормозное кольцо. Растормаживание происходит гидравлически при поступлении масла в полость цилиндра тормоза. Управление тормозом и муфтой сблокировано таким образом, что в нейтральном положении муфты чашка 23 затормаживается, а в рабочем (включена верхняя либо нижняя муфта) чашка 23 расторможена.
Под фрикционной муфтой размещен гидронасос 27 сверлильной головки, получающий вращение от вала 25 через муфту 26.
Сверлильная головка радиально-сверлильного станка 2м55
Устройство и основные компоненты
Многодисковая фрикционная муфта конструктивно представляет собой пакет из стальных и фрикционных дисков, которые чередуются между собой. Их количество напрямую зависит от того, какой крутящий момент необходимо передавать между валами.
Принцип работы многодисковой муфты
Итак, в муфте присутствует два вида дисков – стальные и фрикционные. В чем же их различие? Все дело в том, что второй вид дисков имеет специальное покрытие, называемое “фрикционным”. Оно изготовлено из материалов, которые имеют повышенный коэффициент трения: керамика, углеродные композиты, кевларовые нити и проч.
Чаще всего фрикционные диски – это стальные диски с фрикционным слоем. Однако, их основой не всегда выступает сталь, иногда эти части муфты изготавливают из прочной пластмассы. Диски крепятся к ступице ведущего вала.
Обычные стальные диски без фрикционных покрытий фиксируются в барабане, связанном с ведомым валом.
Также в конструкцию муфты входят поршень и возвратная пружина. Под действием давления жидкости поршень давит на пакет дисков, за счет чего и возникает сила трения между ними, а также передается крутящий момент. После того, как давление сбрасывается, пружина возвращает поршень обратно, и муфта выключается.
Различают два типа многодисковой муфты: сухая и мокрая. Второй тип устройств частично заполнен маслом. Смазочный материал необходим для:
- более эффективного отвода тепла;
- смазывания деталей муфты.
Мокрая многодисковая муфта имеет один недочет – у нее отмечается низкий коэффициент трения. Данный недостаток производители компенсируют с помощью увеличения давления на диски, а также благодаря использованию новейших фрикционных материалов.
Фрикционные
Предохранительные муфты редукторов этого типа считаются самыми простыми. Они подходят для работы при коротких перегрузках от ударного воздействия. Их используют в комбинации с фланцами, звездочками, шкивами. При штатном усилии устройство передает нагрузку за счет сжатия фланцев и ступицы. Если же показатели силы превышают допустимые, фланец прокрутится по втулке. Допустимый уровень силового момента зависит от местоположения и количества пружин. Конструкция предохранительных муфт:
- ступицы;
- фрикционные накладки;
- втулки;
- стопорные винты;
- подвижный нажимной диск;
- тарельчатые пружины;
- датчики вращения (не входят в стандартный комплект поставки).
Вращательный датчик позволяет отрегулировать время проскальзывания соединения. Это сведет к минимуму повреждения. Проскальзывание завершается автоматически, но при этом механизм продолжает работать. Ступицу часто заменяют игольчатым подшипником. Такая модификация необходима, если скорость скольжения и радиальные нагрузки высокие, а требования к местоположению вала и привода очень строгие. Диапазон момента силы современных предохранительных соединительных элементов – от 2 до 50000 Нм, а валовый диаметр – до 200. Скорость проскальзывания падает с увеличением размера защитного устройства.
Особенности эксплуатации пружинно-кулачкового устройства
Защитный элемент обеспечивает следующие способы восстановления валов:
- Автоматическое при прекращении перегрузок. Вращение продолжается.
- Вручную или специальным механизмом. Такой метод применяется, если дополнительно был установлен запорный механизм. Его монтируют между подвижным диском и пружинным блоком.
- Непрерывная передача вращения. Задействуется, когда остановить работу механизма нельзя. В оборудование дополнительно устанавливают ограничитель хода диска и сигнализацию. При критической ситуации диск перемещается до упора, активирует сигнализацию.
Использование пружинно-кулачковых муфт способствует снижению стоимости и уменьшению размеров машин. Расходы на эксплуатацию тоже снижаются, т.к. растет надежность оборудования.
Источник
Муфты соединительные назначение и классификация
Муфта соединительная кабельная (рис. 1) — специальный комплект соединительных и изолирующих материалов, который применяется для сращивания и ремонта одножильных и многожильных кабелей силовых, воздушных линий электропередач, кабелей связи и ВОК. Данный тип арматуры является достаточно прочным, с высокой степенью герметичности, позволяющей увеличить изоляционные способности соединительных элементов.
На современном рынке кабельной продукции муфта соединительная представлена различными производителями может быть чугунной, латунной и стальной, эпоксидной и свинцовой, холодной усадки и заливной, натяжной и термоусаживаемой. Все они рассчитаны на определенные параметры кабеля (тип кабеля, материал изоляции, наличие бронепокровов, рабочее напряжение и пр.) и используются в различных эксплуатационных условиях. К эксплуатационным особенностям относится способ внутренней или наружной прокладки, а также размеры арматуры — обыкновенные или малогабаритные. Ну и, конечно же, рабочее напряжение (1–110 кВ и выше) и безусловно, форма (V, Т, Х-образной) продукции.
Классификация муфт соединительных
Муфта соединительная в зависимости от вида установки и условий эксплуатации подразделяется на следующие типы:
- соединительные (С) — как соединяющие;
- стопорные (СТ) — как соединяющие и предотвращающие на вертикальных и наклонных трассах стекания кабельных масс;
- стопорно-переходные (СТП) — как соединяющие устройство кабелей с бумажной изоляцией различных типов;
- переходные (СП) — как соединяющие устройство кабеля с различными типами изоляции;
- ответвительные (О) — используемые как соединяющие и ответвляющие устройство для силовых кабелей(до 1 кВ).
Наиболее популярной на сегодня является муфта соединительная кабельная термоусаживаемая — благодаря высокому уровню эксплуатационных свойств (надежности, долговечности, эластичности, простоте монтажа). Муфта соединительная термоусаживаемая обладает стойкостью относительно воздействий внешней среды, сохраняя целостность соединения при любых погодных условиях. Примером может служить муфта СТп (рис. 2) для кабелей с пластмассовой и бумажной изоляцией с напряжением до 35 кВ.
Также для соединения кабелей до 35 кВ может применяться аналогичная муфта соединительная термоусаживаемая импортного производства — POLJ (Raychem).
От правильности выбора арматуры будет зависеть, как долго прослужит кабельная система и сохранит ли она свои технические характеристики за период эксплуатации.
Функции и назначение муфт:
1) Соединение валов
2) Смягчение ударов, колебаний, демпфирование вибраций
3) Компенсация осевых, угловых и продольных смещений
4) Сцепеление и расцепление валов при заданных параметрах.
5) Управление включением исполнительного элемента машины без
остановки двигателя (без отключения питания), ауткально для предохранительных муфт.
6) Передача определенного вида движения, например однонаправленного как в обгонных муфтах.
7) Ограничение параметров передаваемого движения – скорости или крутящего момента.
Рассмотрим подробнее основные разновидности муфт:
Глухие муфты
Как уже сказано, они не обеспечивают никакого сглаживания погрешностей.
Соединяют нагрухо и 2 вала, две части оборудования работают как единое целое
Жесткие муфты
похожи на глухие, фактически это – синонимы. Однако жесткие муфты могут быть не только втулочной или фланцевой коснтрукции, они могут состоять из полумуфт.
К тому же она может быть жесткой на кручение, но эластичной на смещение валов, или возможны иные комбинации свойств.
Упругие муфты
сейчас наиболее распространены, постоянно разрабатываются новые конструкции, совершенствуется. У них разный принцип компенсации несоосностей – но обычно в основе их действия – упругие элементы, с использование резины, полиамида, нейлона и др., они наилучшим образом справляются со своей задачей.
Существуют также металлические упругие элементы, например – пружины и пакеты пружин, пластины, стержни и т.п. Они работают на кручение или на изгиб. Их применяют только при очень больших моментах, так как при малых и средних гораздо эффективнее использовать неметаллические.
Различают постоянной и переменной жесткости.
Переменная степень жесткости у тех, что с неметаллическими элементами. (они не подчиняются закону Гука). А также – с металлическими, степень деформирования которых ограничивается конструкцией.
Зубчатые муфты
Механически компенсируют все виды смещений за счет боковых зазоров в зацеплении и специальной обточки зубьев.
Простая зубчатая муфта состоит из двух полумуфт с наружными зубьями и разъемной обоймой с двумя рядами внутренних зубьев.
Допускаемые смещения валов определяют из условия, чтобы углы между осью обоймы и осью одного или другого вала были не больше 1° 30′
Также при активной работе данного устройства происходит скольжение при соприкосновении зубьев и их износ.
Применяют в широком диапазоне моментов.
Предохранительные муфты
Защищают оборудование от поломок и перегрузок, срабатывают, когда превышается момент. Мы предлагаем предохранительные фрикционные муфты. Принцип ее работы в том, что звездочка, установленная между двумя фрикционными дисками, при достижении критического момента начинает проскальзывать. Сам предельным момент настраивается поджатием пружины.
Также есть множество прочих видом муфт, не столь растпростарненных, как эти большие группы.

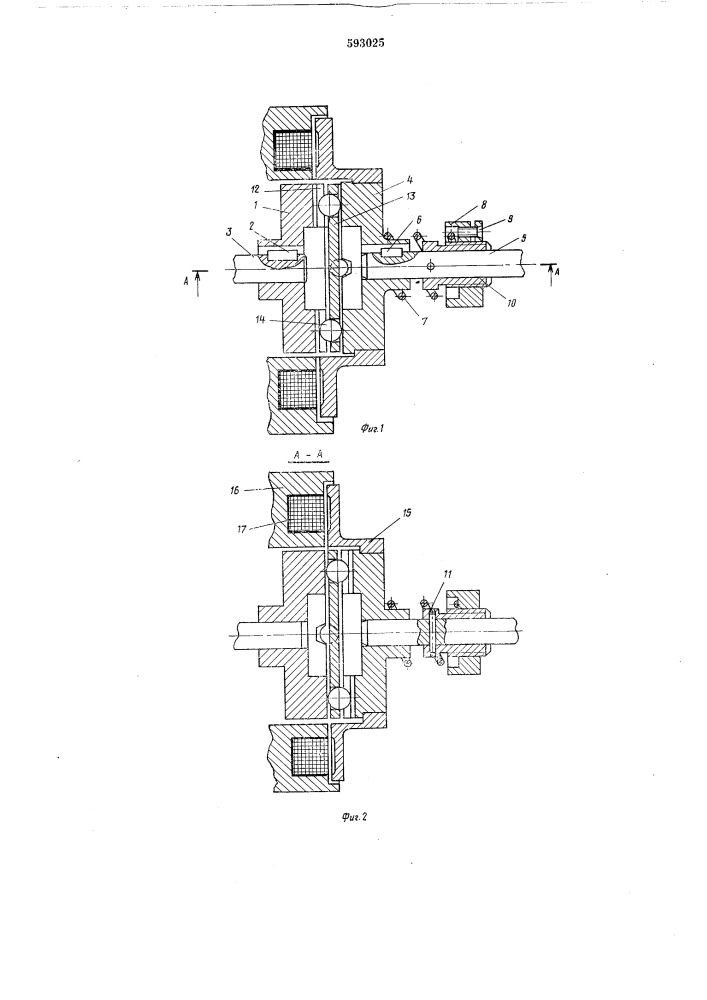

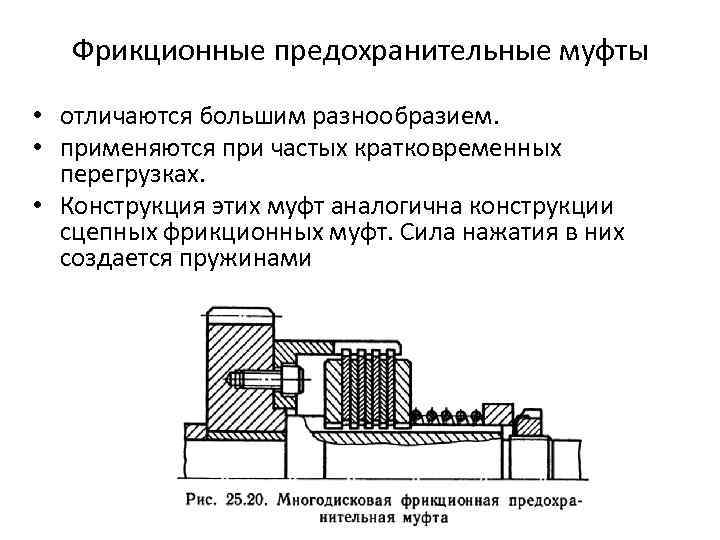

Предохранительная фрикционная муфта

Основные параметры и размеры
Упругая втулочно-пальцевая муфта
Расчет зубчатой муфты выполняется в соответствии с тем, каких результатов нужно достигнуть в случае создания механизма. Встречаются следующие варианты этой детали:
- С промежуточным элементом.
- С разъемной обоймой.
- Не разъемной обоймой.
Рассматривая зубчатая муфта чертеж уделяется внимание также тому, каких видов изготавливается втулка. Наибольшее распространение получили следующие варианты исполнения:
- С отверстием цилиндрического типа при коротком конце вала.
- С отверстием конической формы для короткого вала.
Некоторые производители также изготавливают рассматриваемую деталь под заказ для других форму валов. Именно поэтому не возникает трудностей с подбором наиболее подходящего варианта исполнения. Размеры ГОСТ стандартизированы, что существенно упрощает поставленную задачу по выбору наиболее подходящей зубчатой муфты.
Основными параметрами, которые указываются в технической документации, считаются следующие:
Номинальный крутящий момент
Эта характеристика считается наиболее важной, она указывается для всех вариантов исполнения, так как она определяет возможность эксплуатации зубчатой муфты в тех или иных условиях. Расчет показателя проводится исключительно с учетом постоянной эксплуатации под высокой нагрузкой
Диаметральные размеры также являются определяющими
Они могут варьировать в достаточно большом диапазоне, что позволяет подобрать наиболее подходящий вариант исполнения. При изготовлении учитывается то, насколько размеры могут отклоняться от установленных значений, после закалки ТВЧ он составляет 0,03 мм. Линейные размеры учитываются при проведении самых различных расчетов. Они указываются в нормативной документации. Частота вращения вала считается определяющей характеристикой. Все механизмы и устройства создаются с учетом допустимой частоты вращения. При расчетах учитывается динамический момент. Указывается масса всех зубчатых муфт. Она может зависеть от размеров, а также типа применяемого материала при изготовлении.
Все приведенные выше параметры можно встретить в специальных таблицах, что существенно упрощает задачу по выбору наиболее подходящей зубчатой муфты.
Муфта со змеевидной пружиной.
Из муфт с металлическими упругими элементами наиболее распространена муфта со змеевидной пружиной (рис. 2). Она состоит из двух полумуфт с зубьями специальной формы, во впадинах между которыми помещается змееобразно изогнутая пружина, разделенная на несколько частей. Зубья и пружина закрываются снаружи кожухом, состоящим из двух половин, соединяемых между собой болтами (рис. 2, а) или резьбой (рис. 2, б). Кожух служит резервуаром для смазки и защищает муфту от пыли. Упругие муфты со змеевидной пружиной различают двух видов: линейные и нелинейные. Конструктивно муфты обоих этих видов различаются лишь очертаниями рабочих поверхностей боковых сторон зубьев. Рабочие поверхности зубьев линейных муфт очерчиваются двумя прямыми линиями, образующими тупой угол (рис. 2, в), вершина которого служит опорой для пружины. Расстояние 2а между точками контакта пружины с зубьями постоянно и не зависит от нагрузки пружины. Рабочие поверхности зубьев нелинейных муфт очерчиваются дугами окружностей, центры которых обычно располагаются в плоскости внешних торцов зубьев (рис. 2, г). С увеличением нагрузки пружина, изгибаясь, вступает в контакт с зубьями По всевозрастающей длине. При этом уменьшается длина 2а ее активной части и жесткость пружины увеличивается. Преимущественное применение имеют линейные муфты, как наиболее совершенные. При отсутствии колебаний применяют нелинейные муфты, так как зубья этих муфт более простые. Материал полумуфт — сталь 45 или стальное литье 45Л. Пружины изготовляют из пружинной стали 65Г, 60С2 и др. Половины кожуха отливают из чугуна СЧ15, СЧ18.
Рис. 2
Режимы работы
Для работы перфоратора в его конструкции предусмотрено три режима. Каждый из них необходим для выполнения собственной функции.
Сверление
Для выполнения задач в этом режиме переключатель устройства устанавливают в положение «сверло». Надавливать на него сильно не нужно, достаточной будет сила нажатия в 5 кг. Если перфоратор используется для сверления отверстий, нельзя включать на нём реверс или ударный режим, иначе это приведёт к поломке. Для предотвращения возникновения такой ситуации в инструменте предусмотрена кнопка «блокировка удара».
Сверление с ударом
Для работы в этом режиме переключатель устанавливается в положение, рядом с которым изображён молоток со сверлом. Затем инструмент подносят к рабочей поверхности. Необходимо следить за тем, чтобы не было перекоса бура или его скольжения по материалу. Давить на устройство при этом нужно очень легко.
Режим удара
Для работы с этим режимом переключатель устанавливается в положение, рядом с которым изображён молоток. При штроблении инструмент крепко держат двумя руками без сильного давления.
Работа с перфоратором не так сложна, как кажется на первый взгляд
При его использовании необходимо лишь чётко следовать инструкции, обратив внимание на индивидуальных конструктивных нюансах устройства. Чтобы не получить травмы и не поломать инструмент, следует заранее изучить принцип его работы и быть осторожным
Классификация электромуфт
В большинстве случаев электромуфты классифицируются по тому, в какой области они применяются. Чаще всего применяется электромагнитная фрикционная муфта. Она обладает следующими свойствами:
- Устройство может применяться для снижения вероятности воздействия импульсных нагрузок.
- На холостом ходу конструктивные особенности определяют незначительные потери. Этот момент определяет то, что основные элементы не нагреваются при эксплуатации.
- Есть возможность провести быстрый пуск механизма даже в случае, если оно находится под большой нагрузкой.
Рассматриваемый тип механизма делится на несколько основных типов:
- Контактные.
- Тормозные.
- Бесконтактные.
Довольно част встречается муфта электромагнитная тормозная, которая может снизить количество оборотов при работе.
- Катушки электромагнитного типа. Она изготавливается при применении специальных сплавов, которые характеризуются определенными свойствами. Катушка требуется для непосредственной генерации электромагнитного поля.
- Пластин прижимного типа. Этот элемент конструкции должен характеризоваться высокой прочностью.
- Шкива, который передает усилие от электрического двигателя. Привод подобного типа получил довольно широкое распространение, так как он обеспечивает защиту устройства от перегрева при большой нагрузке. За счет смены шкивов есть возможность регулировать количество оборотов на выходе.
В рассматриваемом случае на катушку подается электричество, которое образует электромагнитное поле. За счет этого происходит притягивание прижимной пластины к шкиву. Подобное перемещение дает свободу валу, и механизм начинает работать.
Компрессорные установки получили весьма широкое распространение
Именно поэтому нужно уделять внимание следующим дефектам:
- Довольно часто встречается ситуация, когда подшипник шкива деформируется. В этом случае достаточно провести замену элемента.
- Прижимная пластина изготавливается из тонкого метала, поэтому на момент эксплуатации она может деформироваться. Кроме этого, проблема возникает в случае неправильной установки зазора.
- Встречается ситуация сгорания самой муфты. Она чаще всего связана с высоким напряжением, которое подается на катушку.
Развитие современных технологий определило то, что в автомобилях проводится установка электромагнитной муфты сцепления. Она делиться на несколько различных типов в зависимости от привода:
- Гидравлический. Этот вариант исполнения характеризуется тем, что передача усилия осуществляется за счет жидкости в системе. Масло и вода хорошо подходят для передачи усилия. Однако, гидравлический привод на сегодняшний день характеризуется относительно низкой надежностью.
- Механический. Подобное устройство характеризуется тем, что передача усилия проводится за счет сочетания различных элементов. Примером можно назвать звездочки, шестерни и другие детали.
- Муфта сцепления электромагнитная.
Наиболее распространен последний тип механизма. При этом он также классифицируется на несколько основных типов:
- По показателю трения выделяют мокрые и сухие. В последнее время большое распространение получили варианты исполнения, которые могут работать только при добавлении масла.
- Классификация проводится и по режиму включения: непостоянные и постоянные.
- Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проводится в зависимости от того, какие требуются эксплуатационные характеристики.
- По виду управления также выделяют несколько основных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.
Этот современный вариант исполнения встречается в случае, когда нужно обеспечить смещение соединяемых элементов относительно друг друга на момент эксплуатации.
Типы
Муфты подразделяются следующим образом:
- связь ведомой и ведущей частей осуществляется механически;
- связь между основными частями осуществляется с помощью индукции. Такая связь возможна за счет магнитного поля.
К механическим относят:
- фрикционную. Основные части этой муфты скрепляются электромагнитными усилиями. Они могут быть исполнены с различным числом дисков, а также иметь различную поверхность трения (коническую или цилиндрическую формы);
- порошковую. В этих конструкциях ведомая с ведущей частью соединяются специальным ферромагнитным порошком, который заполняет пространство между составляющими механизма. Этот порошок намагничивается и плотно скрепляет части;
- зубчатую (еще одно название — «кулачковая»). Под действием электромагнита основные две части скрепляются находящимися на них зубчиками.
К индукционным относится:
- асинхронная. В этом механизме, благодаря вращательным движениям ведущей части, образуется электромагнитное воздействие в части ведомой. Данную деталь еще называют муфтой скольжения;
- синхронная. За счет действия постоянных магнитов у разных концов этой детали, под воздействием пускания тока через катушку, происходит возникновение поля, скрепляющего обе ее части;
- гистерезисная муфта электромагнитная. Как следует из названия, скрепление частей происходит явлением гистерезиса, когда магнитотвердое тело перемагничивается.
Любой их вышеперечисленных принципов работы не меняет главного назначения муфты: преобразования на входе механической энергии в нее же на выходе.
Для управляющих и автоматических систем могут использоваться все виды муфт.
Работа индукционных элементов соответствует работе электрическому двигателю. Поэтому наибольшее распространение получили следующие устройства:
- ферропорошковые с электромагнитным управлением;
- электромагнитные фрикционные муфты.
Электромуфта — как она работает?
Важным элементом внутренней конструкции автомобиля является муфта. Техника сегодня не стоит на месте, поэтому в разных моделях авто могут быть установлены разные элементы. Необходимо четко разобраться в вопросе об электромуфтах — о чем-то малоизвестном.
Что такое электромуфта?
Муфта электромагнитная — это устройство, предназначенное для соединения и разъединения пары основных валов или же вала и детали, которая свободно на нем сидит. Сфер применения у электромагнитной муфты очень много. Кроме использования в конструкции транспортных средств, подобные устройства широко используются в тепловозах, устанавливаются в станках для резки металла и схожих устройствах. Но вот в разных механизмах используются и разные виды муфт. Даже в камазе и в газели установлены муфты разного вида.
Выделены следующие разновидности электромагнитных муфт:
— конусная и дисковая фрикционные электромуфты;
— зубчатая электромуфта (зубцы расположены на торцевой поверхности муфты);
— порошковая или жидкостная электромуфта (магнитопроводящий люфт между частями муфты наполнен порошкообразной смесью с жидкой консистенцией, содержащей ферримагнитный порошок).
Классификация электромуфт
Классификацию будем рассматривать исходя из той области, где применяется то или иное устройство.
Муфты электромагнитные ЭТМ
Это приспособление призвано защищать механизмы и устройства от импульсных перегрузок. Подобная муфта обеспечивает небольшие потери на холостом ходу. Это крайне благоприятно влияет на тепловой баланс системы, а также разрешает быстро запускать устройство, даже если оно находится под воздействием нагрузок. Такие муфты, в свою очередь, подразделяются на:
— контактные электромуфты;
— тормозные электромуфты;
— бесконтактные электромуфты.
Электромуфты кондиционерного компрессора
Такая электромуфта представлена в виде узла, который нужно устанавливать перед компрессором, состоящий из:
— электромагнитной катушки;
— прижимной пластины;
— шкива, который приводится в движение ремнем.
Соединение между прижимной пластиной и основным валом самое непосредственное, а вот катушку и шкив нужно устанавливать на передней стенке компрессора. Когда на катушку подается питание, то образуется магнитное поле, притягивающее прижимную пластину к шкиву. За счет этого компрессорный вал начинает двигаться, шкив и пластина также начинают вращаться, причем вместе.
Электромуфта компрессора кондиционера может выдавать разные результаты во время диагностики, поэтому Вы наверняка будете думать над полученными итогами. В действительности же, неисправности могут возникать из-за:
— дефектов подшипников шкива (в этом случае нужно произвести замену подшипников);
— сломана прижимная пластина (происходит это потому, что изначально зазор был выставлен неправильно);
— сама муфта «сгорела» (признак того, что внутри авто есть серьезные проблемы компрессора, поэтому нужно произвести капитальную диагностику).
Электромуфта привода вентилятора
Такое устройство широко применяется в системах охлаждения двигателя. функция такой муфты – поддерживать заданный температурный режим (в диапазоне от 85 до 90 градусов). Если такая муфта установлена в Вашем автомобиле, то:
— зимой температурный режим движка будет лучше поддерживаться при работающем двигателе;
— в значительной мере уменьшатся потери мощности на приводе вентилятора, а это существенно сократит расход горючего.
Электромуфта сцепления
Они делятся на:
— механические электромуфты;
— гидравлические электромуфты;
— муфты сцепления.
Наиболее распространенными является последний вид электромуфт, причем они также делятся на следующие категории:
1) По разновидности трения: сухие и мокрые (работающие в масле);
2) По режиму включения: постоянно и непостоянно замкнутые;
3) По количеству ведомых дисков: одно-, двух- и многодисковые;
4) По типу нажимных пружин и положению: с расположенной по периферии нажимного диска пружиной и с центральной диафрагменной пружиной;
5) По виду управления: с гидравлическим, механическим и комбинированным приводом.
Муфта соединительная для труб
Чтобы объединить в магистраль трубопроводы из армированного пластика, используют фитинги. Они представлены в различной конфигурации: традиционная прямая и угловая, тройник для примыкания боковой ветви или разводки на несколько источников.
Муфты соединительные из полиэтилена предназначены для монтажа трубопроводов методом термической сварки. Стыкуются сопряженные детали в раструб. На место соединения накладывается нагревательный элемент, точно повторяющий его конфигурацию. Под действием электричества он расплавляет материал, стык сваривается и надежно герметизируется. Такое соединение применяют при снабжении холодной и горячей водой жилых помещений, административных и хозяйственных зданий и построек. Его еще используют в пневмопроводах и магистралях при транспортировке веществ не агрессивных к полиэтилену.
Также выпускаются переходные и разнообразные комбинированные муфты. Это необходимо при состыковке разнородных материалов, участков магистрали с несовпадающими диаметрами или запорной арматуры с другим типом резьбы.
Устройство и принцип работы некоторых муфт
Примером нерасцепляемых муфт являются так называемые глухие муфты. По характеру работы их относят к жестким муфтам. Глухие муфты соединяют соосные валы в одну жесткую линию. Наиболее распространенными глухими муфтами являются втулочные и фланцевые муфты.
Рис. 32. Втулочные муфты: а – крепление втулки 1 штифтами 2; б – крепление втулки 1 шпонками 3 и фиксация винтом 2
Втулочная муфта представляет собой втулку, надеваемую на концы валов и закрепляемую на них штифтами (рис. 32 а), шпонками (рис. 32 б) или шлицами. Эти втулки имеют простую конструкцию, малые габариты и низкую стоимость. Прочность таких муфт определяется прочностью штифтов и шпонок.
Фланцевая муфта (рис. 33) состоит из двух полумуфт с фланцами, стянутыми болтами. Фланцевые муфты могут передавать большие моменты, достаточно надежны в работе.
Жесткие компенсирующие муфты предназначены для соединения валов с компенсацией различного рода смещений (рис. 34 а — радиальных, б — осевых, в — угловых), появляющихся вследствие неточности изготовления и монтажа.
В качестве примера таких муфт рассмотрим зубчатую компенсирующую муфту. Она состоит (рис. 35) из двух обойм 1 с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок 2, насаживаемых на концы валов. Обоймы соединены между собой болтами.
Рис. 35 Зубчатая муфта
Основная часть упругих муфт — упругий элемент (неметаллический или металлический), смягчающий толчки и удары, защищающий от крутильных колебаний.
Наиболее широко применяемая упругаявтулочно-пальцевая муфта (МУВП) состоит из двух полумуфт (рис. 36), в одной из которых в конических отверстиях закреплены соединенные пальцы с надетыми гофрированными резиновыми втулками.
Рис. 36. Втулочно-пальцевая Рис. 37. Муфта упругая с
муфта торообразной оболочкой
Упругая муфта с горообразной оболочкой состоит из двух полумуфт (рис. 37), упругой оболочки, по форме напоминающий автомобильную шину, и двух колец, зажимающих с помощью винтов оболочку. Эта муфта обладает высокими упругими и демпфирующими свойствами, обеспечивает шумо- и электроизоляцию узлов привода.
Примером сцепных (управляемых) муфт могут служить кулачковые (рис. 38) и фрикционные (рис. 39) муфты.
Рис. 38. Схема кулачковой муфты
Кулачковая муфта состоит из двух полумуфт с кулачками на торцевых поверхностях. Для переключения муфты одна полумуфта передвигается вдоль вала на направляющей шпонке или шлицах с помощью механизма управления муфтой. При включении кулачки одной полумуфты входят во впадины другой, создавая жесткое сцепление.
Рис. 39. Схемы фрикционных муфт
Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу при любых скоростях. Передача крутящего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения фрикционные муфты делятся на дисковые (рис.39 а), конусные (рис. 39 б) и цилиндрические (рис. 39 в)
Самоуправляемые муфты предназначены для автоматического сцепления и расцепления валов при изменении заданного режима работы машины. Примером самоуправляемых муфт могут служить предохранительные муфты.
Предохранительная пружинно-кулачковая муфта по конструкции аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной с помощью пружины. При перегрузке сила на гранях кулачков становится больше прижимного усилия пружины и муфта многократно прощелкивает кулачками, подавая звуковой сигнал о перегрузке.
Рис. 40 Предохранительная
муфта со срезным штифтом
Существуют такжепредохранительные муфты с разрушающимся штифтом. На рис. 40 изображена такая предохранительная муфта. В ней при перегрузке штифт 3 срезается кромками стальных закаленных втулок 4, установленных в полумуфтах 1 и 2. Для возобновления работы машины вывинчивают пробку и срезанный штифт заменяют новым. Иногда в муфте ставится два срезных штифта.
