Особенности применения высокотемпературных пружин

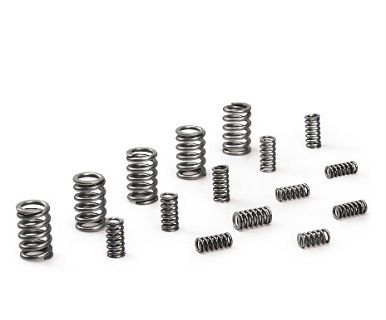

Пружины сжатия

Ищите пружины и заказывайте их в режиме онлайн.

Компания Vanel изготавливает пружины сжатия из хромокремниевой стали, обеспечивающей наилучшую усталостную прочность и наибольший коэффициент упругости.

Оцинкованные пружины

Оцинкованные пружины имеются в наличии на складе

Важно отметить, что они имеют те же параметры, что и стальные пружины. Эти пружины более устойчивы к коррозии и дешевле нержавеющей стали. Параметры пружин сжатия

Параметры пружин сжатия

Физические параметры

d (Диаметр проволоки) : данный параметр указывает толщину проволоки, используемой для изготовления пружины.
S (Стержень) : данный параметр соответствует максимальному диаметру стержня, который может вставляться в пружину. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
Di (Внутренний диаметр) : внутренний диаметр пружины может вычисляться путем вычитания из значения внешнего диаметра пружины величины диаметра проволоки, умноженной на два. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
De (Внешний диаметр) : внешний диаметр пружины может вычисляться путем прибавления к значению внутреннего диаметра пружины величины диаметра проволоки, умноженной на два. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
H (Расточка) : это минимальный диаметр отверстия для хода пружины. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
P (Шаг) : среднее расстояние между двумя последовательно идущими рабочими витками пружины. Допустимое отклонение для этого параметра составляет (для сведения).
Lc (Длина в сжатом состоянии) : максимальная длина пружины после полной блокировки. Данный параметр указан справа на схеме. Допустимое отклонение для этого параметра составляет +/- 15 % (для сведения).
Ln (допустимая длина): максимально допустимая длина пружины после установки. Если прогиб больше, это может вызвать неупругую деформацию (необратимое изменение формы под воздействием прилагаемой силы). В большинстве случаев, не существует никакой опасности деформации пружины. Таким образом,Ln = Lc + Sa , гдеSa это сумма минимально допустимых расстояний между рабочими витками
L0 (Свободная длина) : свободная длина измеряется, когда пружина находится не в сжатом положении после первой блокировки (при необходимости). Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
К-во витков : общее количество витков пружины (на схеме, представленной выше, их шесть). Чтобы подсчитать количество рабочих витков, достаточно вычесть два крайних витка.
R (Коэффициент упругости) : данный параметр определяет противодействие пружины при ее сжатии. Он измеряется следующим образом: 1 даН/мм = 10 Н/мм. Допустимое отклонение для этого параметра составляет +/- 15 % (для сведения).
L1 & F1 (Длина под нагрузкой F) : нагрузка F1 при длине L1 может вычисляться по следующей формуле:F1 = (L0-L1) * R , из которой можно вывести формулу, позволяющую рассчитать длину L1L1 : L1 = L0 — F1/R .
Шлифовка : указывается, если края пружины отшлифованы.
Артикул: все пружины имеют уникальный артикул:тип . (De * 10) . (d * 100) . (L0 * 10) . материал . Для пружин сжатия типу соответствует букваC . материалы обозначаются следующими буквами:A ,I ,N etS . Например: артикулC.063.090.0100.A — это пружина сжатия внешним диаметром 6,3 мм, из стальной проволоки диаметром 0,9 мм и свободной длиной 10 мм.

Материалы

A (Рояльная проволока) : сталь, соответствующая стандарту EN 10270-1 klass класс SH
I (Нержавеющая сталь) : нержавеющая сталь 18/8, соответствующая стандарту Z10 CN 18.09.
N (Оцинкованная проволока) : оцинкованная стальная пружинная проволока.

Характеристики

Торцы : все пружины сжатия представляют собой витки, соединенные с торцами.
Коэффициент упругости : Допустимое отклонение для этого параметра составляет +/- 15 % (для сведения).

Область использования

Рассматриваемое изделие получило очень большое распространение. Это связано со следующим:

Многие соединения отличаются невысокой стойкостью к вибрации. Собственно поэтому при соответствующем влиянии степень крепления значительно уменьшается.
Вибрация и перемененные нагрузки могут оказаться причиной раскручивания соединения. Часто при эксплуатировании самых разных механизмов появляется вибрационная нагрузка, которая создаёт очень большое количество проблем. Даже небольшое смещение 2-ух объектов по отношению друг к другу оказывается основой, по которой значительно уменьшается крепость, может происходить дефармация элементов крепежа.
Использование особенного сплава во время изготовления тарельчатой пружины позволяет возместить появляющиеся вибрации и переменные нагрузки. Благодаря этому значительно увеличивается степень надежность получаемого соединения.

Применяется тарельчатая пружина в машиностроительной и многих остальных областях. При этом необходимо отметить сравнительно доступную цену, благодаря чему имеется возможность создавать хорошие механизмы при самых небольших вложениях.

Важно провести грамотный выбор наиболее оптимального варианта выполнения тарельчатой пружины

При этом берутся во внимание следующие условия:

Пакет тарельчатых пружин подбирается на случай, когда во время установки одиночной не обеспечивается требуемый ход

По мимо этого, комбинирование рассматриваемого изделия вписываться в случае, когда одного не подойдет для нормальной практичности.
За счёт важного увеличения диаметрального размера уменьшается длина. Благодаря этому возникает возможность создания небольших механизмов.
При оказании циклической нагрузки лучше всего проводить последовательную сборку

За счёт последовательной сборки значительно увеличивается устойчивость к коррозии поверхности.

Установка тарельчатых пружин проходит при разработке самых разных устройств и механизмов. Примером можно назвать следующее:

Шарикоподшипниковые механизмы, которые могут использоваться для снижения степени трения поверхности. Подшипники сегодня ставятся при разработке самых разных устройств. Ключевое условие, предъявляемое в данном случае, состоит в точности расположения всех компонентов. По мимо этого, на момент эксплуатации может появляться вибрация и переменная нагрузка

При этом уделяют внимание тому, чтобы шарикоподшипники обладали необходимой устойчивостью к коррозии.
Тормозные устройства. Они часто ставятся на автомобилях и прочих транспортных средствах

На момент торможения есть вероятность также появления переменной нагрузки, которая оказывается основой вибрации и высокого износа.
Зажимные приборы, которые предназначаются для фиксирования деталей при их отделке и проведении другой работы. Довольно огромную популярность получили разные тиски и остальные такие механизмы. На момент эксплуатации может оказываться переменная нагрузка, которая оказывается основой снижения прочности соединения.
Подъемники. Они используются для транспортировки самых разных объектов. К аналогичным устройствам предъявляют очень большое количество требований, касающихся надежности. Собственно поэтому предпочтение отдают точным изделиям.

Необходимо помнить про то, что в продаже можно встретить самые разные варианты выполнения изделия. Обычные тарельчатые пружины ставятся при разработке систем безопасности лифтов. Большинство организаций проводят выпуск по частным чертежам, что дает возможность получить деталь со специальными рабочими характеристиками.

Использование рассматриваемого изделия помогает сэкономить монтажное пространство. При этом требуемые критерии достигаются при довольно небольшом объеме упругого элемента.

Напоследок напомним, что встречаются изделия с покрытием и без него. При этом ключевой состав отличается очень высокой стойкостью к влиянию внешней среды, переменным и регулярным нагрузкам.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

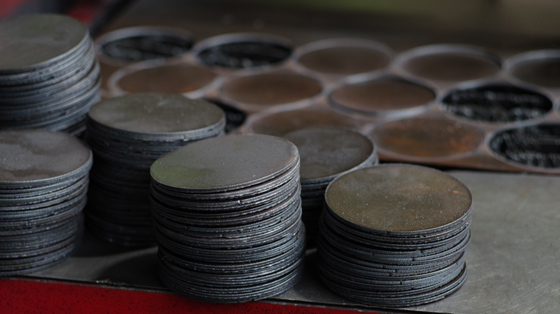

Изготовление тарельчатых пружин

Только при соблюдении определенных требований по изготовлению тарельчатых пружин достигаются требуемые параметры. Основными можно назвать следующее:

В большинстве случаев пакет тарельчатых пружин изготавливается при применении стали марки 60С2А. Этот стандарт установлен в ГОСТ 14959-79. Подобный материал обладает все требуемыми характеристиками, за счет которых обеспечивается длительная эксплуатация.
При согласовании с покупателем могут применяться и другие сплавы, к примеру, 51ХФА и 60С2Н2А. Некоторые из них обладают уникальными эксплуатационными характеристиками, которые и определяют распространение изделия. Примером можно назвать упругость, твердость, износостойкость, коррозионную стойкость. Однако, при выборе наиболее подходящего сплава учитывается стоимость.
Показатель твердости может варьировать в пределе 46-52 HRC или 420-512 HB. Только при этом показателе деталь может прослужить в течение длительного периода. В некоторых случаях проводится термическая обработка поверхности, за счет которой существенно повышается показатель твердости и износостойкости

Из-за термического воздействия и соответствующего охлаждения происходит перестроение структуры.
На момент производства уделяется внимание тому, чтобы на поверхности не было раковин, трещин, следов разъедания и коррозии. Подобные дефекты становятся причиной существенного уменьшения прочности и надежности детали

Производители применяют самые различные способы контроля качества выпускаемой продукции. В большинстве случаев используется метод визуального осмотра, а также выборочное тестирование и многие другие.
Уделяется внимание и параметру шероховатости. Требуемое значение достигается при механической обработке поверхности. Слишком высокое значение становится причиной, по которой изделие не может применяться в тех или иных условиях. Однако метод механической обработки существенно повышает себестоимость проводимой процедуры. Высокоточные тарельчатые пружины, которые устанавливаются при создании ответственных изделий, получаются при применении специального оборудования.
Ширина опорных плоскостей может варьировать в большом диапазоне, этот параметр указывается в таблице.

Сегодня производство тарельчатых пружин проводится при применении специального оборудования, за счет чего существенно упрощается поставленная задача. Особенности изготовления тарельчатых пружин заключается также в применении специальных сплавов, которые отвечают поставленных требованиям.

Материал

Медные тарельчатые колонны со смотровыми окнами из-за своей похожести называют флейтами, а изготовленные в корпусе из стекла – хрустальными. Понятно, что эти названия всего лишь маркетинговый ход и к самой конструкции не имеют отношения.

Медь – материал недешёвый, поэтому и подход к его обработке тщательный. Медная флейта от ведущих производителей – произведение искусства и предмет их гордости. Стоимость изделия может составлять абсолютно любую сумму, которую готов потратить покупатель.

Ненамного дешевле флейты в корпусе из нержавеющей стали, а самый бюджетный вариант – в корпусе из стекла.

Тарельчатая пружина: ГОСТ, расчет, изготовление

В продаже встречаются самые различные варианты исполнения пружин, их основные характеристики определяют область применения и многие другие моменты. Применение определенных материалов определяет то, что изделие может выдержать температуру из достаточно широкого диапазона. При производстве применяются определенные стандарты, которые упрощают процедуру выбора. Также соответствие стандартам позволяет быть уверенным в том, что изделие соответствует установленным нормам эксплуатации.

Тарельчатая пружина и ее госстандартизация

Как и многие другие изделия, тарельчатая пружина изготавливается с учетом соблюдения определенных стандартов. Они обеспечивают:

Наличие требуемых свойств у всех изделий.
Стандартизацию классификации, которая упрощает процесс выбора.

Примером служит пружина din 2093. Этот немецкий стандарт получил весьма широкое распространение, так как деталь применяется в промышленности, в строительной сфере и производстве. Также есть пружина тарельчатая ГОСТ 3057, стандарт которой распространен на территории России.

Сегодня din 2093 пружина шайба тарельчатая применяется в случае, когда нужно обеспечить устойчивость соединения к высоким силовым нагрузкам при несущественных деформациях. При этом пружина тарельчатая din 2093 может изготавливаться при применении различных сплавов, зачастую используется рессорно-пружинная, так как она обладает всеми требующимися свойствами.

Принцип действия детали достаточно прост. Он заключается в использовании свойства определенных металлов, связанных к изменению своей формы и ее восстановления при воздействии силы. За счет этого шайба пружинная тарельчатая позволяет существенно повысить прочность соединения в случае, когда устройство принимать вибрационные нагрузки.

Разновидности и основные формы пружин

Стоит учитывать, что в продаже встречается несколько вариантов исполнения рассматриваемого изделия. При этом пружины тарельчатые могут классифицироваться по размерам, за счет чего есть возможность приобрести наиболее подходящий элемент крепежа. Классификация дин 2093 шайбы пружинной тарельчатой выглядит следующим образом:

С наклонными кромками.
С наклонными кромкам и специальными опорными плоскостями. Главное условие заключается в толщине пластины не менее 1 миллиметра.
С параллельными кромками по наружному и внутреннему диаметру.
Вариант исполнения с параллельными кромками по внутреннему и наружному диаметру и опорным плоскостями при толщине пружины 1 миллиметр.

Стоит учитывать, что некоторые варианты исполнения изготавливаются исключительно при согласовании основных параметров с заказчиком. Серьезные отклонения могут стать причиной существенного снижения прочности.

Применяемая пружина тарельчатая 50 30 1 мм классифицируется по точности на несколько основных групп:

Изделия первой группы точности имеют толщину более 3 мм. При этом предельное отклонение составляет 5%.
Вторая группа характеризуется тем, что толщина имеет 1 мм. Отклонение может составить около 10%.
В третью группу включены изделия, которые могут иметь самую различную толщину. Показатель предельного отклонения составляет 20%.

Не стоит забывать о том, что 60с2а не дают нужное усилие в случае эксплуатации в сложных условиях. При этом производство проводится только с учетом стандартов.

Основные параметры пружин

Применяется пакет тарельчатых пружин для достижения самых различных целей. Наиболее важными параметрами принято считать:

Сила, которая может оказываться на изделие. Этот показатель указывается в специальных таблицах.
Изделие обладает внутренним и наружным диаметрами, которые также должны учитываться при выборе наиболее подходящей шайбы.
Подбирается опора пружины в соответствии с показателем ее высоты.
Максимальная деформация также варьирует в достаточно большом диапазоне. При оказании механического воздействия поверхность принимает ее, может несущественно изменять свою форму и основные свойства.
Максимальный показатель устойчивости при деформации.
Масса детали. Этот показатель при необходимости рассчитывается, а также может быть взят из таблиц для стандартизированных изделий. Показатель массы зависит от типа применяемого сплава при изготовлении, размеров, проводимой термической обработки и многих других моментов.

Кроме этого, указывается номер изделия. По нему существенно упрощается выбор подходящей тарельчатой пружины.

Технология холодной навивки без закалки

Сначала необходимо сделать подготовительные операции. Перед тем, как из проволоки навивать заготовку, ее подвергают процедуре патентирования. Она заключается в нагреве материала до температуры пластичности. Такая операция готовит проволоку к предстоящему изменению формы.

В ходе операции навивки должны быть выдержаны следующие параметры:

Внешний диаметр изделия (для некоторых деталей нормируется внутренний диаметр).
Число витков.
Шаг навивки.
Общая длина детали с учетом последующих операций.
Соблюдение геометрии концевых витков.

Холодная навивка без отпуска

Далее проводится стачивание концевых витков до плоского состояния. Это необходимо сделать для обеспечения качественного упора в другие детали конструкции, предотвращения их разрушения и выскальзывания пружины.

Следующий этап технологического процесса — термообработка. Холодная навивка пружин предусматривает только отпуск при низких температурах. Он позволяет усилить упругость и снять механические напряжения, возникшие в ходе навивки.

После термообработки необходимо сделать испытательные и контрольные операции.

Далее по необходимости могут наноситься защитные покрытия, предотвращающие коррозию. Если они наносились гальваническим методом, изделия подвергаются повторному нагреву для снижения содержания водорода в приповерхностном слое.

Основные параметры пружин

Сила, которая может оказываться на изделие. Этот показатель указывается в специальных таблицах.
Изделие обладает внутренним и наружным диаметрами, которые также должны учитываться при выборе наиболее подходящей шайбы.
Подбирается опора пружины в соответствии с показателем ее высоты.
Максимальная деформация также варьирует в достаточно большом диапазоне. При оказании механического воздействия поверхность принимает ее, может несущественно изменять свою форму и основные свойства.
Максимальный показатель устойчивости при деформации.
Масса детали. Этот показатель при необходимости рассчитывается, а также может быть взят из таблиц для стандартизированных изделий. Показатель массы зависит от типа применяемого сплава при изготовлении, размеров, проводимой термической обработки и многих других моментов.

Применение тарельчатых пружин

Несмотря на относительную новизну, тарельчатые пружины успели найти широкую область применения в тяжелом машиностроении, нефтехимической отрасли, на транспорте и в энергетике, в военной промышленности, в сельском хозяйстве и в космосе. Основной особенностью тарельчатых пружин является их способность принимать на себя большие нагрузки, давая при этом низкую деформацию. Причем, работать они могут в ограниченном пространстве. Если типоразмер пружин подобран правильно, то в процессе эксплуатации они демонстрируют солидную долговечность и удерживают низкий коэффициент ползучести.

Свойства тарельчатых пружин, особенно соотношение «нагрузка/деформация», позволяют применять их при высокой статической нагрузке, для рассеивания энергии удара, замера усилия и амортизации движимой массы. Можно назвать ряд изделий, в которых используются дисковые пружины:

Муфты предохранительные: пружины обеспечивают поверхностям, передающим крутящий момент, необходимый уровень сцепления. Регулировать давление помогают специальные регулировочные гайки. Передача крутящего момента прекращается, если допустимый предельный уровень нагрузки превышен.
Муфты предохранительные фрикционные: компенсируют износ фрикционных накладок муфты, обеспечивая заданное давление на них и, соответственно, неизменную величину передаваемого крутящего момента.
Быстродействующие запорные клапаны: гидравлическую нагрузку испытывают при нахождении клапана в открытом положении. Если возникает сбой, и гидравлическое давление неожиданно падает, освобожденная от нагрузки пружина мгновенно перекрывает клапан, прекращая поступление потока жидкости в систему. В запорных клапанах чаще используется набор тарельчатых пружин в комплекте с центральным шаровым клапаном.
Компенсация люфта: при узловой сборке компенсируют геометрические допуски.
Масляные фильтры отечественных авто: пружина обеспечивает необходимое прижимное усилие фильтрующего элемента к крышке масляного фильтра и препятствует попаданию неочищенного масла обратно в мотор.
Разборные контактные соединения (токопроводящие): служат для стабилизации электрического сопротивления.
Возвратные пружины поршней: после снятия нагрузки возвращает поршень гидравлической системы в первоначальное положение.
Барабанные мельницы: пакеты тарельчатых пружин, установленные на болтах, обеспечивают эластичное крепление футеровок.

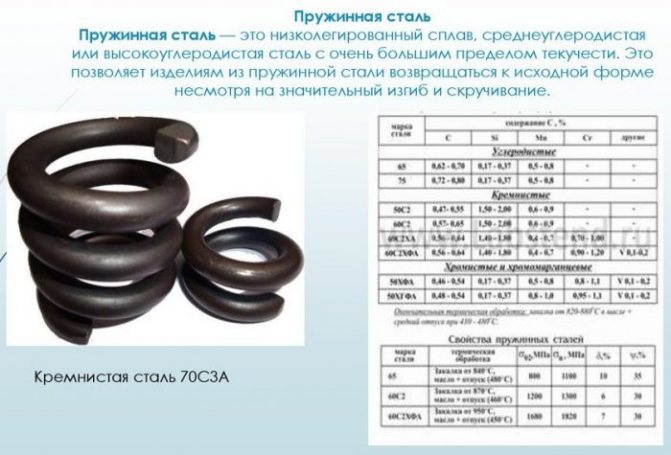

Стали и сплавы стойкие к коррозии, использующиеся при производстве

Из-за высокого содержания никеля устойчивые к коррозии материалы обычно обладают в исходном состоянии аустенитной кристаллической решеткой. Они не могут подвергаться закалке и отпуску с мартенситным или бейнитным превращением, как стандартные легированные стали.

Хорошие механические свойства в сплавах, стойких к коррозии, достигаются путем изменения кристаллических структур сплава, деформационным наклепом при прокатке и упрочнением дисперсными частицами при термической обработке.

Коррозионностойкие тарельчатые пружины делают из:

X12CrNi 17 7 (1.4310). Сплав по стандарту DIN 17224 широко применяется для изготовления пружин тарельчатого типа. Холодная прокатка усиливает прочность изделий. А вот максимальная толщина заготовок составляет всего 2 мм и ограничивается нагартованным листом. Небольшие магнитные свойства получаются в результате деформационного наклепа при холодной прокатке.
Х7CrNiAl17 7 (1.4568). Коррозионностойкая пружинная сталь X7CrNiAl 17 7 по DIN 17224 упрочняется закалкой и отпуском. Дополнительную прочность обеспечивает деформационный наклеп листов и упрочнение дисперсионными частицами. Отрицательными свойствами сплава является его высокая магнитность. Она не проходит после отожжения, а холодная прокатка ее усиливает.
Х5CrNiMo 18 10 (1.4401). Данный сплав отличается высокой стойкостью металла к коррозии. Преимуществом является отсутствие магнитных свойств.

ЧЕРТЕЖИ ПРУЖИН

Пружины применяются в технике для создания определенных усилий в заданном направлении. На рис. 545, 546. 549 показаны примеры применения пружин в различных устройствах. Цилиндрическая винтовая пружина сжатия 5

(рис. 545, а), поджатая резьбовой втулкой3, оказывает на клапан2 усилие, прижимая его резиновой прокладкой4 к торцу цилиндрического выступа корпуса 1 и перекрывая доступ рабочей среды.

На рис. 545, б показана пластинчатая пружина изгиба 1, удерживающая собачку 2

в заданном положении, препятствующем повороту храпового колеса3 против часовой стрелки. В этих случаях для перемещения детали3 в направлении, указанном стрелкой, необходимо приложить усилие, превышающее давление пружины.

Правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401—68 (СТ СЭВ 285—76, СТ СЭВ 1185—78). Рассмотрим основные правила выполнения чертежей пружин на примере изображения цилиндрических винтовых пружин сжатия, как наиболее часто применяемых.

Пружины на чертежах вычерчивают условно. На изображениях цилиндрических винтовых пружин участки синусоид, в которые проецируются витки пружины, заменяют параллельными прямыми линиями, касательными к сечениям витков (рис. 546, 548). На сборочных чертежах и чертежах общих видов допускается изображать пружину сечениями витков (рис. 547). При этом контуры деталей, находящихся за пружиной, изображают видимыми лишь до центровых линий сечений витков.

Если пружина имеет более четырех витков, то с каждого конца пружины изображают лишь один- два витка, не считая опорных, и через центры сечений витков проводят осевые линии по всей длине пружины (см. рис. 545, а).

Чтобы получить на пружине плоские опорные поверхности, крайние витки пружины поджимают (примерно на три четверти витка и пришлифовывают. Поджатые витки пружины не считают рабочими. Поэтому полное число витковп1 равно числу рабочих витковn +1,5.На рис. 548 показано изображение пружины, у которой поджато и прошлифовано 3 /4 витка. Здесь изображен один из опорных витков и два рабочих витка. Построение начинают с проведения осевых линий, проходящих через центры сечений витков пружины (рис. 548,а). Затем на левой осевой линии проводят окружность, диаметрd которой равен диаметру проволоки, из которой изготовлена пружина. Окружность в данном случае касается горизонтальной прямой, на которую опирается пружина. Далее проводят полуокружность из центра, расположенного в пересечении правой оси с той же горизонтальной прямой. Для построения каждого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка — будет располагаться напротив середины расстояния между витками, построенными слева.

Проведя касательные к окружности, получают изображение пружины в разрезе, т. е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изображения передних половин витков также проводят касательные к окружностям, но с подъемом вправо. Для построения передней .четверти опорного витка касательную к полуокружности проводят так, чтобы она одновременно касалась левой окружности в нижней ее части (рис. 548,6).

Если на чертеже диаметр сечения проволоки или толщина заготовки, из которой изготовлена пружина, равны или меньше 2 мм, то пружину изображают линиями толщиной 0,6. 1,5 мм (рис. 549).

На рабочих чертежах изображения винтовых пружин располагают так, чтобы ось имела горизонтальное положение. Пружины изображают с правой навивкой, а действительное направление навивки указывают в технических требованиях. Для пружин с контролируемыми силовыми параметрами на чертеже выполняют диаграмму механической характеристики пружины, показывая зависимость между нагрузкой на пружину (р1

,р2, р3 ) и ее деформацией(H, Н2 иHз) . Пример выполнения рабочего чертежа пружины приведен на рис. 550. На учебных чертежах диаграмму не вычерчивают.

Длину L

развернутой пружины определяют по

формуле

, гдеDcp — средний диаметр пружины. Какой из диаметров пружины следует указывать в технических требованиях (диаметр стержня Dc или диаметр гильзы Dr), решают в зависимости от того, какой из этих, размеров является контролируемым.

Используемое оборудование и оснастка

Чтобы сделать упругий элемент, требуется специализированное оборудование. Это навивочные станки. Сделать деталь можно и на обычном токарном станке, но потребуется его дооборудование специальной оснасткой. Средние и крупные серии изготавливают на полуавтоматических установках, работающих с минимальным вмешательством оператора. Сделать пружину из проволоки можно и вручную. Для этого также потребуется специальная оснастка. На следующем этапе механической обработки торцы шлифуются на торцешлифовочных станках. При единичном производстве или малых сериях это можно сделать шлифовальном круге.

Термообработка проводится с применением оправок, предотвращающих деформацию изделия, в специализированных печах для закалки и отпуска. Обе операции можно сделать и в универсальной печи.

Используемое оборудование и оснастка

Для контроля качества используются нагрузочные установки и измерительные комплексы. При единичном производстве измерения можно сделать и универсальным инструментом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В ноябре 2021 года произведена модернизация производственных мощностей ООО «ПРУЖИНА.RU». В 2021.

В связи с расширением производственных мощностей обновлен список открытых вакансий в нашей.

Примите наши искренние поздравления с наступающим Новым 2017 годом! Пусть наступающий год.

На нашем сайте создан новый раздел «Чертежи пружин и изделий из проволоки», мы надеемся, что он.

Плоские пружины представляют собой пластины заданной формы (изогнутой или прямой), работающие на изгиб (упруго изгибающиеся под воздействием внешних нагрузок). Используются при воздействии на устройство сил в небольших диапазонах хода.

Плоские пружины — все виды:

По форме плоские пружины делятся на прямые и спиральные. По способам крепления и местам приложения нагрузок плоские пружины делятся на работающие в качестве: • консольной балки. Нагрузка на свободном конце. • балки на двух опорах. Нагрузка на опоры. • балки с закрепленным концом и вторым свободно лежащим. Нагрузка на вторую опору. • балки с шарнирно закрепленным концом, и вторым свободно лежащим на опоре. Нагрузка на вторую опору. • Круглые пластины, с закрепленными краями и нагрузкой посредине (мембраны)

Конструирование и изготовление плоских пружин:

При конструировании листовых плоских пружин желательно осуществлять выбор наиболее простых форм, облегчающих их расчеты. Установка плоских пружин предусматривает предварительное их натяжение.

Плоские спиральные пружины:

Действие этого типа пружин основывается на возникновении в плоскости нормальной к оси пружины изгибающего момента. Применение – часовые, механизмы, самописцы и аналогичные приборы в качестве заводных пружин — аккумулятора энергии. Размещаются в барабанах для обеспечения смазки и фиксации внешних размеров.

Коэффициент полезного действия:

КПД спиральных плоских пружин называют отношение работы пружины, совершаемой при развертывании к величине работы затраченной на заводку. КПД лежит в диапазоне от 0,7 до 0,85, предельная величина до 0,9.

Изготовление тарельчатых пружин

В большинстве случаев пакет тарельчатых пружин изготавливается при применении стали марки 60С2А. Этот стандарт установлен в ГОСТ 14959-79. Подобный материал обладает все требуемыми характеристиками, за счет которых обеспечивается длительная эксплуатация. При согласовании с покупателем могут применяться и другие сплавы, к примеру, 51ХФА и 60С2Н2А. Некоторые из них обладают уникальными эксплуатационными характеристиками, которые и определяют распространение изделия. Примером можно назвать упругость, твердость, износостойкость, коррозионную стойкость. Однако, при выборе наиболее подходящего сплава учитывается стоимость. Показатель твердости может варьировать в пределе 46-52 HRC или 420-512 HB. Только при этом показателе деталь может прослужить в течение длительного периода. В некоторых случаях проводится термическая обработка поверхности, за счет которой существенно повышается показатель твердости и износостойкости. Из-за термического воздействия и соответствующего охлаждения происходит перестроение структуры

На момент производства уделяется внимание тому, чтобы на поверхности не было раковин, трещин, следов разъедания и коррозии. Подобные дефекты становятся причиной существенного уменьшения прочности и надежности детали

Производители применяют самые различные способы контроля качества выпускаемой продукции. В большинстве случаев используется метод визуального осмотра, а также выборочное тестирование и многие другие. Уделяется внимание и параметру шероховатости. Требуемое значение достигается при механической обработке поверхности. Слишком высокое значение становится причиной, по которой изделие не может применяться в тех или иных условиях. Однако метод механической обработки существенно повышает себестоимость проводимой процедуры. Высокоточные тарельчатые пружины, которые устанавливаются при создании ответственных изделий, получаются при применении специального оборудования. Ширина опорных плоскостей может варьировать в большом диапазоне, этот параметр указывается в таблице.
