Долбежные станки по дереву

Важные критерии выбора

Правильно выбрать агрегат не так просто, как может показаться на первый взгляд. Есть несколько важных параметров, комплекс которых позволит приобрести именно такой инструмент, какой необходим для изготовления деталей:

• мощность станка;
• возможность регулировки узлов, агрегатов и оснастки;
• размеры обрабатывающих инструментов;
• возможность движения обрабатывающего инструмента в разных направлениях, в трёх плоскостях;
• предельный угол наклона и скорость хода долбяка.

Кроме специализированных параметров, нужно учитывать габариты и массу изделия. От них напрямую зависит устойчивость станины, удобство работы. Агрегат комплектуется дополнительными устройствами и оснасткой. Хорошая оснастка значительно увеличивает функциональные возможности и производительность долбёжного станка.

Разновидности

Рассматриваемое оборудование может классифицироваться по многим признакам, но все они имеют сходства, что привело к появлению двух основных групп:

• На производстве, где достаточно важным показателем является производительность, используется центробежный деревообрабатывающий долбежный станок. Обычно он имеет большие размеры, может использоваться для создания различных пазов.
• В домашних условиях может использоваться ручной долбежный станок или долбежное сверло по дереву. Подобное оборудование работает по принципу фрезы.

Бытовой долбежный станок по дереву имеет относительно простую конструкцию и небольшую стоимость. Однако промышленный пазовальный станок зачастую по карману исключительно крупным производственным организациям, которые проводят массовый выпуск.

Долбежный станок по дереву своими руками: чертежи, инструкция по монтажу

Долбежный станок по дереву своими руками с легкостью можно выполнить в собственной домашней мастерской. Такое оборудование необходимо для выборки пазов, канавок, гнезд в металле и древесине. Резец у подобного оборудования крутится вокруг оси и при работе совершает возвратно-поступательные движения. Что касается деталей, то они совершают движения подачи прерывистого характера.

Ознакомление с конструктивными особенностями

Долбежный станок – это полое основание, которое используется для фиксации стойки. Конструкция имеет колонну, внутри которой располагаются приводные механизмы. На лицевой стороне стойки установлен долбяк, снизу которого фиксируется резцедержатель. Положение долбяка можно изменить по отношению к столешнице с помощью зажимов.

Долбяк будет двигаться, его ход будет определять длину обработки деталей. Уровень долбяка по отношению к заготовке можно настроить. Ползун, который имеет привод, функционирует на гидравлической или механической тяге. Долбежный станок по дереву выполнить довольно просто, использовать его можно в работах по производству мебели. Подойдет такое оборудование для изготовления любых столярных заготовок.

Для домашней мастерской вы вполне можете изготовить описываемое оборудование. В качестве примера можно рассмотреть два варианта. Первый не предполагает значительных трудовых затрат. В качестве исполнительного механизма второго устройства выступит обычный ручной фрезер. Для самостоятельного изготовления долбежного станка необходимо обладать навыками токаря и сварщика. Перед сборкой подготовьте соответствующие инструменты и необходимые материалы, среди которых:

• электрический двигатель;
• металлический уголок;
• кусок швеллера;
• 4-мм толстая фанера;
• обрезки трубы;
• струбцина;
• гайки.

Запаситесь двумя разновидностями металлического уголка: первая заготовка должна иметь сторону в 30 мм, вторая – в 50 мм. Крепление будет осуществляться четырьмя гайками.

Монтаж станка

Когда изготавливается долбежный станок по дереву своими руками, его рама выполняется из швеллера, по которой с помощью направляющих будет передвигаться платформа. На левом конце швеллера необходимо зафиксировать площадку для электрического двигателя и проделать в ней отверстия для крепежных болтов.

Металлическая пластина устанавливается на правый конец и приваривается. С каждой стороны швеллера следует оставить припуски по 7 см. На эти выступающие части устанавливается уголок меньшего размера — его углы должны быть направлены вверх, это позволит сформировать рельсы для каретки.

На следующем, заключительном, этапе нужно подключить к двигателю электрический привод с вилкой. Самодельные станки считаются готовыми, когда рельсы хорошо обработаны солидолом.

Изготовление станка из ручного фрезера

Если провести сборку по такой нехитрой технологии, то конструкция будет обладать рядом преимуществ, среди которых следует выделить расположение на виду обрабатываемого участка заготовки и фрезы. Это говорит о том, что процесс можно будет контролировать. Мастер сможет задать уровень перемещения фрезы, у него появится возможность проделывать на разных заготовках одинаковые гнезда.

Подготовка материалов инструментов

Самодельные станки из ручного фрезера изготавливаются с использованием особых инструментов и материалов, среди которых следует упомянуть следующие:

• брусок из дерева;
• металлический штырь;
• электрический лобзик;
• 10-мм фанеру;
• саморезы;
• шуруповёрт.

Сборка станка

На первом этапе сборки станка из фанеры необходимо вырезать прямоугольник, размеры которого будут зависеть от параметров фрезера. Далее саморезами нужно зафиксировать бруски, расположив их по кромкам. На бруски будут опираться рукоятки фрезера, что следует учитывать при выборе высоты

Когда изготавливается долбежный станок по дереву своими руками, чертежи важно подготовить заранее

Фрезер нужно установить по уровню, тогда ось двигателя будет располагаться горизонтально.

Для фиксации фрезера нужно установить металлический штырь. В основании станка и брусках под него проделывают отверстия. Как только фрезер удастся установить, его можно будет использовать в качестве долбежного станка, однако удерживать его и перемещать придётся вручную. Для улучшения эргономики устройства конструкцию можно дополнить толкателями-рычагами.

Эксплуатация

Прежде чем начинать работать с долбёжным станком, необходимо ознакомиться с советами по его эксплуатации:

Использовать защитные очки во время работы. Они уберегут глаза от разлетающихся частиц металла при ударе материалов друг о друга.
Чистить рабочую поверхность после проведения работ.
Смазывать подвижные элементы моторным маслом, чтобы они прослужили дольше.
Проверять надёжность закрепления деталей в зажимах перед началом работ.
Перед запуском проверять целостность оснастки. Зубья должны быть заточены. Наличие сколов, трещин должно насторожить

Такую оснастку нельзя использовать для долбления.
Важно учитывать твердость зубьев и обрабатываемой детали. Если заготовка прочнее, оснастка разобьётся при ударах.

Нельзя пытаться обработать высокопрочные сплавы с помощью самодельной установки, сделать пазы сложной формы. Для этого нужно профессиональное оборудование.

Долбежный станок представляет собой машину, с помощью которой в металлических деталях можно делать отверстия разной формы. Оснастка под воздействием двигателя ударами проделывает пазы. Чем тверже рабочие зубья, тем больше материалов можно обрабатывать.

Смотрите видео про вертикальный долбёжный станок:

Долбежный станок по металлу – принцип работы, как сделать своими руками – Металл Профи

Обработка металла может проводится ручным и механизированным методом. При этом в промышленности используют исключительно механизированные станки, которые позволяют существенно ускорить процесс обработки и достигнуть наиболее высоких результатов.

Примером можно назвать долбежный станок по металлу, который может использоваться для обработки труднодоступных мест. Он имеет узконаправленное применение.

Наряду с промышленными вариантами исполнения используются самодельные, которые обходятся намного дешевле, но имеют меньшую эффективность.

Долбежный станок Stalex

Принцип работы и характеристики долбежных станков

Долбление является одной из трех разновидностей операций строгания, а долбежные станки по металлу — это один из вариантов строгального оборудования с вертикальным ходом рабочего инструмента.

Строгание выполняется резцом, совершающим возвратно-поступательные движения и снимающим за каждый рабочий ход заданный слой металла. По сравнению с другими методами механообработки этот вид резания отличается высокой производительностью, простотой оборудования и невысокой стоимостью инструмента.

Резцы, применяемые для строгальных работ, подобны токарным, т. к. выполняют примерно ту же работу, только с другим главным движением.

Во многих случаях добиться жесткого крепления детали на них значительно проще, поэтому их чаще всего применяют для выборки в металле окон, фасонных контуров и сложных пазов. Основные технологические параметры такого оборудования — это длина хода вертикального ползуна (долбяка), а также размеры и пределы перемещения рабочего стола.

Особенности долбежных работ

При долбежных работах по металлу резец совершает рабочее перемещение по вертикальной оси (см. движение П1 на рис. ниже). При движении вниз он срезает заданный припуск, а при движении вверх просто скользит по металлу, возвращаясь в исходное положение.

Расстояние от верхней до нижней точки его перемещения называется длиной хода. Эта величина должна быть больше глубины обрабатываемого металла (на рис. t) на величину технологического перебега. У долбежного станка позиционирование детали выполняется рабочим столом.

Он должен перемещать ее навстречу режущей кромке резца на толщину срезаемого металла (см. движение П2 на рис. ниже) после выхода инструмента в верхнее положение. Но обычно долбежные станки оснащены столами с точным позиционированием по поперечной и круговой оси.

В общем виде рабочий цикл долбежного станка выглядит следующим образом:

1. Точное позиционирование кромки металла детали относительно режущей кромки резца.
2. Вывод долбежного инструмента в верхнюю точку.
3. Рабочий ход вниз со съемом заданного припуска и выходом в нижнюю точку.
4. Холостой ход с возвращением в верхнюю точку (режущая кромка просто скользит по поверхности металла).
5. Подача детали в сторону резца на толщину припуска.
6. Циклическое повторение пунктов 2–5 до достижения требуемого размера.

Резцы для долбежных работ по своей конструкции аналогичны токарным. Их основные разновидности: проходные, прорезные, фасонные и шпоночные. Режущая часть современных резцов — это напайные пластины из быстрореза или твердых сплавов, а их корпуса изготавливают из инструментальных сталей.

2 Популярные модели долбежных станков

В современной промышленности широко используется оборудование советского производства, одним из наиболее распространенных из которых является долбежный станок 7A420. Данный агрегат предназначен для металлообработки, он может выполнять такие технические операции как разработка пазов, шлицев и канавок в плоских, фасонных и конических поверхностях.

Долбежный станок по металлу 7А420 имеет следующие технические характеристики:

• ход долбяка — от 20 до 200 мм;
• предел двойного хода — 40-163 в мин;
• диаметр рабочего стола — 50 см;
• вылет долбяка от станины — 48 см;
• максимальное усилие резания — 1500 кг;
• мощность двигателя — 2800 Вт.

Также существует модификация данного агрегата — модель 7430. В отличи от рассмотренного станка, 7430 отличается комплектацией гидравлическим приводом, а не механическим, и увеличенным до 320 ходом долбяка. Аналогом модели 7430 является станок ГД320, в нем также установлен гидропривод, а ход долбяка составляет 120-320 мм.

Агрегаты серии ГД производятся на Гомельском станкостроительном заводе. Наиболее функциональной моделью серии ГД является агрегат ГД-500. Это оборудование ориентированное на мелко и среднесерийное производство, обладающее следующими техническими характеристиками:

• ход долбяка — от 120 до 500 мм;
• скорость перемещения долбяка под нагрузкой — 3-38 м/мин;
• диаметр рабочего стола — 94 см;
• вылет долбяка от станины — 71 см;
• максимальное усилие резания — 3500 кг;
• мощность двигателя — 11000 Вт.

ГД-500 один из наиболее габаритных металлообрабатывающих станков, его размеры составляют 344*276*347 см, а вес — 8.16 тонн.

Среди современного деревообрабатывающего оборудования выделим долбежный станок по дереву Корвет 92. Это агрегат любительского уровня, стоимость которого составляет 60 тыс. рублей. Рабочий стол станка оснащен тисками для быстрой фиксации обрабатываемой заготовки, также предусмотрены две струбцины для крепления габаритных деталей.

Станок долбежный Корвет 92 — технические характеристики:

• ход долбяка — до 210 мм;
• размер стола — 40*15 см;
• ход стола: поперечный — до 145 мм, продольный — до 170 мм.

2.1 Можно ли сделать долбежный станок своими руками?

Самодельный долбежник можно изготовить на основе ручного фрезера. Такой агрегат будет уступать в плане функциональных возможностей промышленным моделям, однако вы сможете использовать его для нарезки шипов, пазов и профилирования плоскостей либо кромок.

Чтобы сделать долбежный станок своими руками вам потребуется соорудить опорную площадку. Ее размеры нужно выбирать исходя их габаритов деталей, которые вы планируете обрабатывать в дальнейшем. Оптимальным размером будет 350*400 либо 400*400 мм. Площадку можно сделать из куска МДФ либо металла, однако использовать ДВП и ДСП не рекомендуется. Толщина листа должна составлять 10-12 мм.

Далее в центральной части пластины размечаем отверстие под фрезу и поперечные гнезда для фиксирующих инструмент болтов. Отверстие под фрезу должно иметь несколько большие размеры, чем сам инструмент, чтоб сохранялся свободный обзор зоны обрабоки. Сам фрезер нужно фиксировать снизу пластины с помощью болтов, отверстия под которые предусмотрены на опорной подошве инструмента еще с завода.

Простейший долбежный станок из фрезера

В качестве удерживающих площадку направляющих лучше всего использовать деревянные бруски из твердых пород древесины сечением 30*30 см. В случае применения крупногабаритного фрезера имеет смысл взять металлический профиль квадратного сечения либо бруски увеличенного размера — 30*90 мм.

Учитывайте, что при комплектации самодельного станка высокими направляющими вам будет удобнее работать длинной фрезой, которая применяется при выдалбливании глубоких гнезд. Под болты, которыми стягиваются направляющие с пластиной, необходимо подложить резиновые прокладки, исключающие вибрацию в процессе работы.

Устройство данного агрегата не предполагает наличие ограничителя хода фрезы, обустройство которого значительно усложняет конструкцию. Рационально использовать в качестве ограничителя струбцины, устанавливающиеся на обрабатываемую деталь. Технология использования струбцин достаточно простая — нужно сдвинуть фрезер так, чтобы фреза размещалась на краю отверстия, далее струбцина крепится в упор к площадке, после чего фрезер перемещается на противоположную сторону отверстия и устанавливается вторая струбцина.

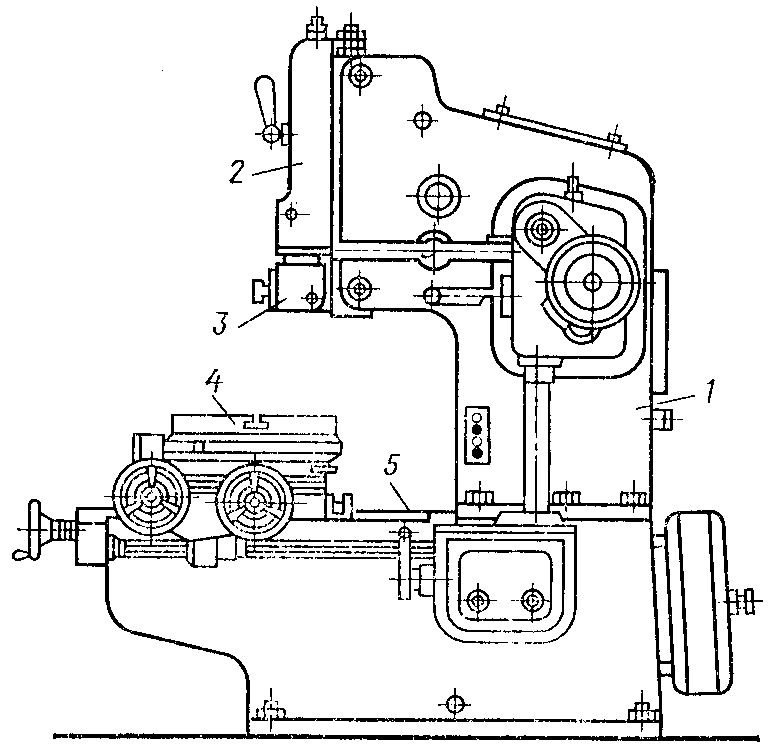

Долбежные станки (рис. 1) предназначены для механической обработки металлов резанием при помощи специальных резцов. Эта группа станков относится к узкоспециализированным ввиду ограниченности операций, который могут производиться на стандартном оборудовании.

Рисунок 1. Долбежный станок.

Технические характеристики

Долбежно-пазовальный станок имеет ряд технических характеристик, которые определяют производительность, точность, функционал оборудования:

1. Возможность обрабатывать разные материалы. Для работы с металлом применяются машины с более мощным двигателем, твердыми зубьями.
2. Тип привода. Мощные модели оборудуются системой гидравлики.
3. Размеры стола для обработки деталей. От этого показателя зависят возможности устройства.
4. Система управления. Может быть ручная или автоматическая подача деталей, оснастки.
5. Масса, габариты оборудования. Промышленные модели гораздо больше чем компактные машины для мастерских.

Рабочие столы могут быть неподвижными или располагаться на направляющих для свободного перемещения под оснасткой.

Разбор долбежного станка (Фото: Instagram / kubanzheldormash)

Назначение долбежного станка

Устройство наилучшим образом подходит для автоматизированной обработки деталей из дерева. Это узкоспециализированный автомат, очень сильно напоминающий как своим внешним видом, так и перечнем основных конструктивных элементов станок для сверления. С помощью долбёжного станка в деревянной заготовке можно проделывать пазы, отверстия, гнёзда, выемки, каналы. Для получения профилей необходимых размеров станок оснащается дополнительной оснасткой.

Все долбёжные автоматы сходны по своим основным функциям. К их числу относятся:

• двухосевая регулировка рабочего стола при перемещении;
• измерение размера паза и расстояния между отверстиями с помощью специального измерительного инструмента.

Для обеспечения выполнения функций станки комплектуются набором механизмов. Это могут быть различные струбцины и крепёжные тиски, с помощью которых заготовку можно закрепить в различных плоскостях, под разными углами к обрабатывающей поверхности. Одной из самых распространённых разновидностей долбёжного агрегата является пазовальный станок.

Обратите внимание! С помощью механизма круговой подачи оператор может производить обработку по окружности в таких местах, до которых резец обычного строгального станка попросту не достанет. При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки

В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий

Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий

При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий.

Разновидности

Если говорить о разновидностях долбёжных станков, можно выделить две группы:

1. Модели для частных мастерских, гаражей. Представляют собой машины малых габаритов, которые могут устанавливаться на верстак или иметь стальное основание. Управляются вручную. Для этого мастер устанавливает заготовку, зажимает её прижимами. Далее он запускает станок, вручную опускает рабочую часть с оснасткой к обрабатываемой детали.
2. Промышленное оборудование. Представляет собой крупногабаритные машины, которые используются для серийного производства деталей. Пазовальный станок оснащается подвижными рабочими столами, мощным двигателем, системой охлаждения.

Технические характеристики

Долбежно-пазовальный станок имеет ряд технических характеристик, которые определяют производительность, точность, функционал оборудования:

1. Возможность обрабатывать разные материалы. Для работы с металлом применяются машины с более мощным двигателем, твердыми зубьями.
2. Тип привода. Мощные модели оборудуются системой гидравлики.
3. Размеры стола для обработки деталей. От этого показателя зависят возможности устройства.
4. Система управления. Может быть ручная или автоматическая подача деталей, оснастки.
5. Масса, габариты оборудования. Промышленные модели гораздо больше чем компактные машины для мастерских.

Рабочие столы могут быть неподвижными или располагаться на направляющих для свободного перемещения под оснасткой.

Разбор долбежного станка (Фото: Instagram / kubanzheldormash)

Самодельный долбежный станок

самодельный долбежный станок с вертикально расположенным исполнительным инструментом

Выбор сверлильно-долбежных станков достаточно велик, как и их стоимость. Поэтому для домашней столярной мастерской своими руками можно сделать небольшой долбежный станок. Мы представляем две модели: первая требует больших вложений труда, исполнительным механизмом второй будет ручной фрезер.

Станок из того, что можно найти в любом гараже

Чтобы своими руками сделать долбежные станки, необходимы навыки сварщика, токаря и разнообразный металлический хлам:

• электродвигатель, подойдет от стиральной машинки;
• кусок швеллера;
• металлический уголок 30 х 30 и уголок 50 х 50;
• толстая фанера;
• штыри;
• струбцины;
• обрезки труб;
• гайки 4 шт.

Изготовление самодельного станка по дереву:

• рама станка сваривается из швеллера, по которому на направляющих перемещается платформа. На левом конце швеллера привариваем площадку для крепления электродвигателя. В ней необходимо просверлить отверстия под крепежные болты;
• на правый конец своими руками привариваем металлическую пластинку длиной, равной ходу каретки. С каждой стороны швеллера должно выступать по 5 — 7 см. На выступающие части привариваем уголки 30 х 30 углом вверх — это будут рельсы для каретки;
• на рельсы накладываем такие же отрезки уголков и к ним перпендикулярно привариваем рельсы для поперечного перемещения, на которые накладываем вторые, приваренные уже к платформе. Из уголка собираем основу платформы, площадку вырезаем из дерева (фанеры);
• к платформе крепим самодельные струбцины, сделанные из штырей, гаек и отрезков труб;
• подключаем электрический провод с вилкой к двигателю;
• рельсы обильно промазываем солидолом и станок готов к работе.

Станок из ручного фрезера

площадка для фрезера с продольным рычагом

Долбёжный станок такой конструкции обладает несколькими преимуществами:

• сама фреза и обрабатываемый участок дерева находятся на виду, значит, процесс можно контролировать;
• можно задать горизонтальный уровень перемещения фрезы, то есть на множестве заготовок выполняются одинаковые гнезда.

Для изготовления своими руками понадобятся следующие материалы:

• брусок из дерева;
• фанера 10 мм;
• металлический штырь;
• саморезы;
• электролобзик;
• шуруповерт.

Процесс сборки станка своими руками:

• вырезаем из фанеры прямоугольник, размеры которого зависят от габаритов фрезера;
• прикрепляем на саморезы два бруска по кромкам. На бруски будут опираться рукоятки фрезера, это учитывается при выборе высоты. Фрезер должен выставляться по уровню, чтобы ось электромотора располагалась строго горизонтально;
• для крепления фрезера предусматривается металлический штырь. В брусках и основании фрезера под него просверливаются отверстия.

крепление фрезера на площадке

Установив фрезер, можно использовать его в качестве сверлильно- долбёжного станка. Однако перемещать и держать его придется вручную. Чтобы улучшить эргономику устройства, дополняем его толкателями-рычагами:

вырезаем из фанеры большой прямоугольник, на его длинный край с помощью саморезов крепим брусок. К бруску своими руками прикручиваем толкатель-рычаг в продольном направлении. Он будет перемещать инструмент по глубине.

Чтобы передвигать инструмент перпендикулярно, необходимо перемещать нижний фанерный пласт. Шток дополнительного рычага фиксируется к бруску справа на длинной стороне фанеры. К рабочей столешнице прикрепляем сустав с ручкой. Для качественного использования этого механизма необходимо, чтобы два листа фанеры плавно и легко скользили друг по другу. Поэтому можно один из них заменить металлическим листом, поставить на шарикоподшипники или натереть воском.

Первый видеоролик демонстрирует работу долбежного станка, изготовление которого мы описали:

Функции долбёжных станков по металлу

Часто при помощи этого оборудования выполняют долбление внутренних частей плоского и фасонного вида, а также пазов и канавок разных заготовок. Эти станки подходят и для работы с разными видами штампов, которые размещены на столе или зафиксированы в специализированных устройствах. При помощи этого оборудования можно выполнять обработку поверхностей заготовок под необходимым углом, сохраняя начальное положение детали. Подобный результат обеспечивает возможность поворачивания рамы, которая служит местом размещения долбяка.

Положение стола можно изменять вручную, а также механическим путём. Возможность круговой подачи стола, позволяет выполнять операции по обработке зубчатых колёс или заготовок округлой формы.

При подаче заготовка поступает в стол через подвижный цилиндр, который закреплён к гидропередаче. Станина предусматривает три варианта передвижения подачи:

• Круговое.
• Продольное.
• Поперечное.

Есть возможность изменять положение стола одновременно в трёх направлениях:

1. Вертикальное.
2. Горизонтальное.
3. По кругу.

Долбёжный станок любого варианта исполнения характеризуется наличием лишь двух плоскостей, которые используются для движения подачи. Это раскрывает все достоинства гидравлического устройства: у пользователя возникает меньше проблем в процессе работы, а вдобавок к этому обеспечивается более высокое качество обработки деталей.

Принцип работы

В процессе эксплуатации долбёжного станка совершаются два типа движений: возвратное и поступательное. Несмотря на то что оборудование предназначено для работы в вертикальных плоскостях, совершаемые им движения являются прямолинейными, что делает его схожим со строгальными станками. Ключевая роль при использовании подобного станка отводится долбёжному резцу, который зафиксирован в ползунке. Подачу обеспечивает стол, на поверхности которого жёстко зафиксирована обрабатываемая деталь.

В процессе использования долбёжного оборудования, механизм совершает возвратно-поступательные действия с некоторым перерывом. В такие моменты движения долбёжного резца могут иметь криволинейную или круговую траекторию.

Долбёжные станки любого варианта исполнения рассчитаны на работу в двух режимах долбления: простом и сложном. В первом случае долбление осуществляется в упор, при этом резец как бы перескакивает на определённый участок и в результате удаётся получать отверстия идентичного размера и формы.

Сутью второго режима работы станка является создание воздействия, совершаемого под углом с наклонными поверхностями. Обычно для выполнения таких операций самодельный станок не приспособлен, поэтому для решения этих задач желательно использовать гидравлический.

Подобное оборудование востребовано в ситуациях, когда возникает необходимость по обработке труднодоступных поверхностей деталей. Здесь речь идёт о поверхностях, расположенных внутри детали, которые применяются в разных видах конструкциях.

Наибольшее распространение оборудование подобного типа получило при выполнении работ с несквозными пазами и канавками различных форм. Самодельные долбёжные станки являются востребованными для частных мастерских или мелкого производства.

В крупной промышленности приходится применять усложнённые методы обработки. По этой причине в таких ситуациях необходимо использовать специальное устройство, предназначенное для обработки металлов с ЧПУ.

Если говорить о частном производстве, мастерских или сервисных центрах, то здесь долбёжное оборудование востребовано для обработки металлов, чугуна и иных металлических сплавов.

Среди доступных в продаже модификаций подобного оборудования самым востребованным является модель «ГД». Она может быть представлена в нескольких сериях — 200, 500. Однако, каждая из них представляет класс рассматриваемых устройств и обладает соответствующими характеристиками.

Конструкция и принцип работы

Долбежный станок создан для обработки труднодоступных мест, в основном расположенных внутри ограниченного пространства обрабатываемой заготовки, куда не способен добраться другой металлорежущий инструмент. Также при помощи долбежных станков часто производится нарезка зубьев шестерен.

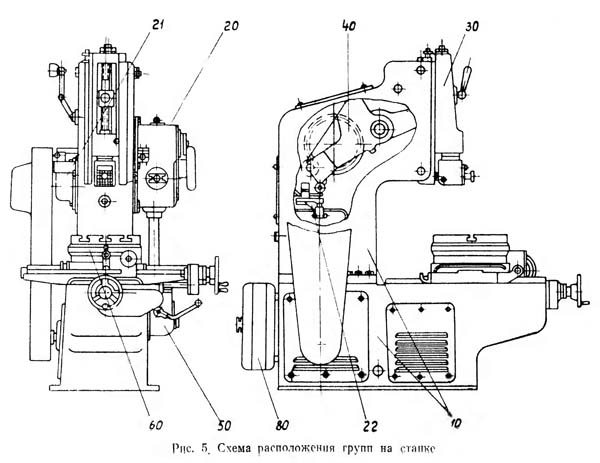

Долбежный станок, в общем случае, состоит из нескольких основных элементов (рис. 2).

Рисунок 2. Схема расположения узлов долбежного станка.

1. Станина. Станина является основанием станка и предназначена для расположения на ней всех остальных узлов и элементов. Долбежные станки обычно устанавливаются на заранее подготовленную бетонную площадку с выведенным в ноль уровнем. В нижней части станины имеются отверстия под крепежные болты, которыми станок крепится к полу. Иногда станина имеет возможность регулировки станка по уровню, что позволяет устанавливать его на неровной площадке с последующей корректировкой.

2. Маховик поперечного перемещения. Служит для обеспечения подачи заготовки в поперечном направлении. Для каждой модели долбежного станка имеет свою цену деления шкалы.

3. Рукоятка для обеспечения вращательного движения заготовки. Воздействие на этот орган управления приводит во вращение стол с закрепленной заготовкой. В основном вращательное движение заготовки требуется в процессе выдалбливания зубьев шестерен или зубчатых венцов. Также часто долбежные станки используются для создания внутренних шлицевых поверхностей при условии, что фрезерный станок по каким-либо причинам не может осуществить эту операцию.

4. Маховик продольной подачи. Обеспечивает продольное перемещение стола с закрепленной заготовкой.

Современные долбежные станки оборудованы автоматической системой подачи с настраиваемыми параметрами. Это позволяет в автоматическом режиме создавать необходимый профиль на обрабатываемой детали. Особенно распространено применение автоматизации долбежного процесса при создании деталей с круговыми цикличными поверхностями, таких как зубчатые колеса, зубчатые венцы, детали со шлицевыми поверхностями и др. В данном случае работа оператора станка сводится к настройке скоростей подачи детали, скорости и глубины внедрения долбяка и контролю над процессом обработки детали.

5. Стол (рис. 3). Служит для размещения заготовки. Часто имеет съемные удерживающие элементы, которые меняются в зависимости от специфики выполняемой работы. Часто оборудуется доработанным под строгальный станок патроном, который применяется на станках токарной группы.

Рисунок 3. Стол долбежного станка.

6. Заготовка. В зависимости от направленности станка заготовка может быть деревянной или из цветного или черного металла.

7. Резцедержатель. Служит для закрепления в нем резца. Резцедержатель устроен так, что при закреплении в нем резца одна из поверхностей режущей кромки проходит через центр оси вращения стола, находящегося в нулевой точке. Это позволяет привязаться к точке отсчета при настройке параметров автоматической обработки.

8. Ползун (долбяк). Основной рабочий орган долбежного станка. В приводном блоке ползуна вращательное движение, передаваемое от электромотора, преобразовывает в поступательное при помощи кривошипного механизма.

9. Коробка скоростей. Служит для передачи вращения от электродвигателя на приводной маховик долбежного механизма. Имеет возможность переключения скоростей, что позволяет долбяку работать на разных частотах подачи резца. Шестерни коробки скоростей работают в масляной ванне. Имеется предохранительная фрикционная муфта, которая служит для защиты кинематической цепи от разрушения в случае аварийного заклинивания ползуна.

10. Рукоятка переключения скоростей работы долбяка. При помощи этой рукоятки происходит переключение передач и изменение частоты рабочих движений ползуна. Частота меняется ступенчато.

11. Вертикальная колонка. Является стойкой, на которой закреплены элементы долбежного механизма.

12. Панель управления. Содержит кнопки пуска и остановки станка, а также, в зависимости от модели, служит для настройки автоматической подачи детали.
