Долбежный станок по дереву своими руками

Принцип работы долбежного станка

Обработка деталей из металла на долбежном станке осуществляется за счет возвратно-поступательного движения, которое в вертикальной плоскости совершает ползун и закрепленный в нем резец. Рабочая подача заготовки осуществляется за счет движения стола, на котором она закреплена.

Долбежный станок может работать в двух основных режимах: простом и сложном. При простом режиме заготовка из металла обрабатывается в упор, и резец, перемещаясь на требуемые расстояния, создает ряд отверстий, не отличающихся своими формами и размерами. Сложный режим предполагает обработку отверстий под углом и труднодоступных поверхностей, расположенных во внутренней части заготовок. Выполнить такие операции можно только на профессиональном оборудовании. Станок, сделанный своими руками, для них не приспособлен.

Долбежные станки, сделанные своими руками, оптимально подходят для оснащения небольших производств и частных мастерских, где с их помощью можно обрабатывать заготовки из цветных и черных металлов. Для крупных производств необходимо уже профессиональное оборудование, нередко оснащенное числовым программным управлением (ЧПУ).

Составить представление о том, как выглядят долбежные резцы для соответствующих станков, можно по фото ниже:

Общая характеристика класса

Долбежные станки, независимо от условий их производства, всегда похожи между собой в особенностях конструкции. Любой станок обладает станиной, как ключевым элементом строения. Именно к нему крепятся остальные элементы конструкции: рабочая поверхность, долбежный узел, коробка подач, электрический, механический или гидравлический привод.

Профессиональное оборудование отличается от самодельного именно типом привода. Как правило, заводские станки оснащены гидравлическим приводом, который в домашних условиях сделать практически нереально. Гидравлика существенно ускоряет производственный процесс и облегчает работу оператора станка.

В то же время самодельные устройства, использующие механический или электрический привод, обладают достаточным потенциалом для выполнения качественной обработки металлических заготовок.

Станки долбежного типа способны выполнять следующие функции:

Формирование пазов шпоночного типа на различных поверхностях.
Создание канавок и вырезов в отверстиях разного рода.
Обработка внешних и внутренних поверхностей (высота – до 32 см, глубина – до 25 см).

Кроме основных элементов конструкции, долбежные станки имеют еще ряд дополнительных деталей и узлов: системы охлаждения и управления, резервуары для сбора отходов производства, осветительные элементы. Принцип работы станка позволяет оснащать его численным программным управлением.

Рабочий стол устройства может быть и подвижным. Чаще всего этого эффекта достигают посредством ручной или механической передачи. Рабочая поверхность устройства может двигаться по прямой, или по кругу. Такой прием позволяет существенно расширить функциональные возможности станка.

Основные модели станков

Наиболее популярной и распространенной моделью долбежного станка по металлу является «ГД», которая представлена сериями 200 и 500. Более современным и функциональным является долбежный станок модели S315TGI, который также очень популярен у отечественных производителей. Такой станок, в отличие от более простых моделей и устройств, изготовленных своими руками, позволяет эффективно выполнять большой перечень технологических операций по металлу.

При выборе серийных долбежных станков нельзя просто ориентироваться на рекламные видео, следует учитывать ряд важных параметров. Одним из важнейших характеристик является максимальная высота заготовки, которую можно обрабатывать на станке. Значимыми параметрами такого станка по металлу также являются: мощность, размеры инструмента и возможность его регулировки, наличие продольного и поперечного хода, допустимый угол наклона и параметры скорости движения долбяка

При выборе такого станка также следует обращать внимание на его габариты и вес, влияющие на его устойчивость и удобство обслуживания, на комплектацию дополнительными устройствами, которые значительно увеличивают функциональность устройства

Функции долбёжных станков по металлу

Часто при помощи этого оборудования выполняют долбление внутренних частей плоского и фасонного вида, а также пазов и канавок разных заготовок. Эти станки подходят и для работы с разными видами штампов, которые размещены на столе или зафиксированы в специализированных устройствах. При помощи этого оборудования можно выполнять обработку поверхностей заготовок под необходимым углом, сохраняя начальное положение детали. Подобный результат обеспечивает возможность поворачивания рамы, которая служит местом размещения долбяка.

Положение стола можно изменять вручную, а также механическим путём. Возможность круговой подачи стола, позволяет выполнять операции по обработке зубчатых колёс или заготовок округлой формы.

При подаче заготовка поступает в стол через подвижный цилиндр, который закреплён к гидропередаче. Станина предусматривает три варианта передвижения подачи:

Круговое.
Продольное.
Поперечное.

Есть возможность изменять положение стола одновременно в трёх направлениях:

Вертикальное.
Горизонтальное.
По кругу.

Долбёжный станок любого варианта исполнения характеризуется наличием лишь двух плоскостей, которые используются для движения подачи. Это раскрывает все достоинства гидравлического устройства: у пользователя возникает меньше проблем в процессе работы, а вдобавок к этому обеспечивается более высокое качество обработки деталей.

Принцип работы

В процессе эксплуатации долбёжного станка совершаются два типа движений: возвратное и поступательное. Несмотря на то что оборудование предназначено для работы в вертикальных плоскостях, совершаемые им движения являются прямолинейными, что делает его схожим со строгальными станками. Ключевая роль при использовании подобного станка отводится долбёжному резцу, который зафиксирован в ползунке. Подачу обеспечивает стол, на поверхности которого жёстко зафиксирована обрабатываемая деталь.

В процессе использования долбёжного оборудования, механизм совершает возвратно-поступательные действия с некоторым перерывом. В такие моменты движения долбёжного резца могут иметь криволинейную или круговую траекторию.

Долбёжные станки любого варианта исполнения рассчитаны на работу в двух режимах долбления: простом и сложном. В первом случае долбление осуществляется в упор, при этом резец как бы перескакивает на определённый участок и в результате удаётся получать отверстия идентичного размера и формы.

Сутью второго режима работы станка является создание воздействия, совершаемого под углом с наклонными поверхностями. Обычно для выполнения таких операций самодельный станок не приспособлен, поэтому для решения этих задач желательно использовать гидравлический.

Подобное оборудование востребовано в ситуациях, когда возникает необходимость по обработке труднодоступных поверхностей деталей. Здесь речь идёт о поверхностях, расположенных внутри детали, которые применяются в разных видах конструкциях.

Наибольшее распространение оборудование подобного типа получило при выполнении работ с несквозными пазами и канавками различных форм. Самодельные долбёжные станки являются востребованными для частных мастерских или мелкого производства.

В крупной промышленности приходится применять усложнённые методы обработки. По этой причине в таких ситуациях необходимо использовать специальное устройство, предназначенное для обработки металлов с ЧПУ.

Если говорить о частном производстве, мастерских или сервисных центрах, то здесь долбёжное оборудование востребовано для обработки металлов, чугуна и иных металлических сплавов.

Среди доступных в продаже модификаций подобного оборудования самым востребованным является модель «ГД». Она может быть представлена в нескольких сериях — 200, 500. Однако, каждая из них представляет класс рассматриваемых устройств и обладает соответствующими характеристиками.

Конструкция и принцип работы

Долбежный станок создан для обработки труднодоступных мест, в основном расположенных внутри ограниченного пространства обрабатываемой заготовки, куда не способен добраться другой металлорежущий инструмент. Также при помощи долбежных станков часто производится нарезка зубьев шестерен.

Долбежный станок, в общем случае, состоит из нескольких основных элементов (рис. 2).

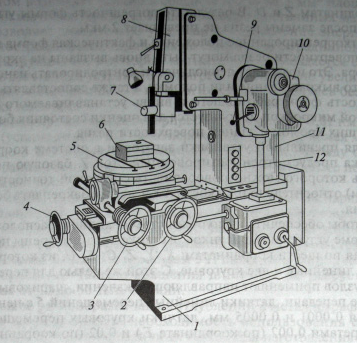

Рисунок 2. Схема расположения узлов долбежного станка.

1. Станина. Станина является основанием станка и предназначена для расположения на ней всех остальных узлов и элементов. Долбежные станки обычно устанавливаются на заранее подготовленную бетонную площадку с выведенным в ноль уровнем. В нижней части станины имеются отверстия под крепежные болты, которыми станок крепится к полу. Иногда станина имеет возможность регулировки станка по уровню, что позволяет устанавливать его на неровной площадке с последующей корректировкой.

2. Маховик поперечного перемещения. Служит для обеспечения подачи заготовки в поперечном направлении. Для каждой модели долбежного станка имеет свою цену деления шкалы.

3. Рукоятка для обеспечения вращательного движения заготовки. Воздействие на этот орган управления приводит во вращение стол с закрепленной заготовкой. В основном вращательное движение заготовки требуется в процессе выдалбливания зубьев шестерен или зубчатых венцов. Также часто долбежные станки используются для создания внутренних шлицевых поверхностей при условии, что фрезерный станок по каким-либо причинам не может осуществить эту операцию.

4. Маховик продольной подачи. Обеспечивает продольное перемещение стола с закрепленной заготовкой.

Современные долбежные станки оборудованы автоматической системой подачи с настраиваемыми параметрами. Это позволяет в автоматическом режиме создавать необходимый профиль на обрабатываемой детали. Особенно распространено применение автоматизации долбежного процесса при создании деталей с круговыми цикличными поверхностями, таких как зубчатые колеса, зубчатые венцы, детали со шлицевыми поверхностями и др. В данном случае работа оператора станка сводится к настройке скоростей подачи детали, скорости и глубины внедрения долбяка и контролю над процессом обработки детали.

5. Стол (рис. 3). Служит для размещения заготовки. Часто имеет съемные удерживающие элементы, которые меняются в зависимости от специфики выполняемой работы. Часто оборудуется доработанным под строгальный станок патроном, который применяется на станках токарной группы.

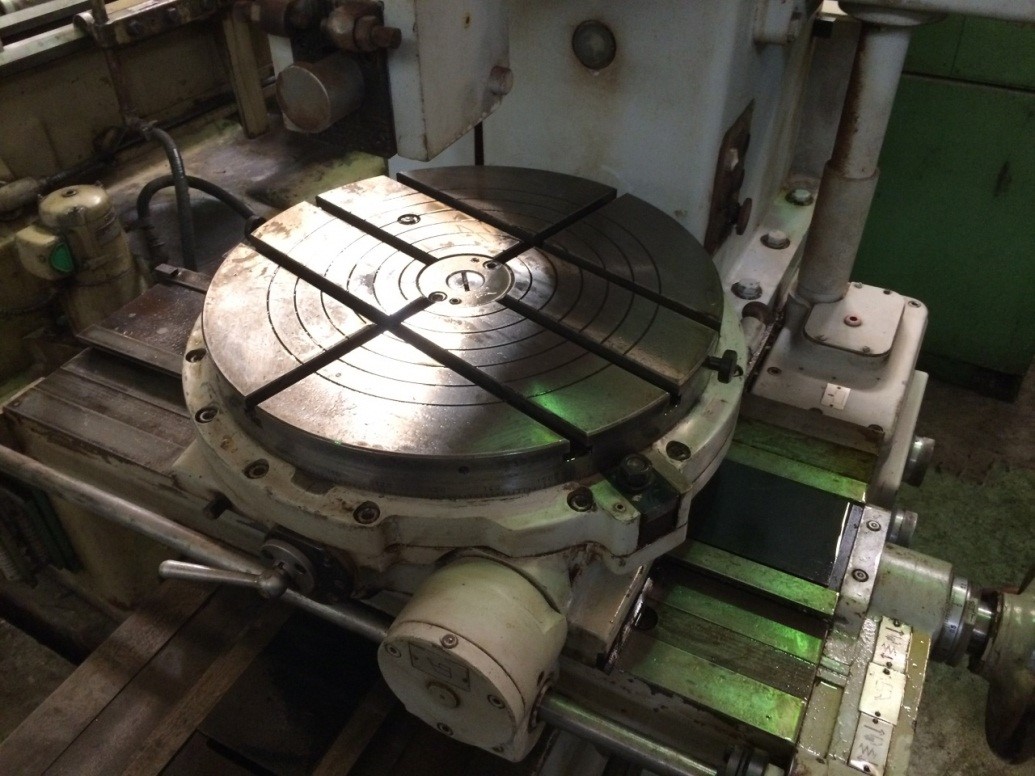

Рисунок 3. Стол долбежного станка.

6. Заготовка. В зависимости от направленности станка заготовка может быть деревянной или из цветного или черного металла.

7. Резцедержатель. Служит для закрепления в нем резца. Резцедержатель устроен так, что при закреплении в нем резца одна из поверхностей режущей кромки проходит через центр оси вращения стола, находящегося в нулевой точке. Это позволяет привязаться к точке отсчета при настройке параметров автоматической обработки.

8. Ползун (долбяк). Основной рабочий орган долбежного станка. В приводном блоке ползуна вращательное движение, передаваемое от электромотора, преобразовывает в поступательное при помощи кривошипного механизма.

9. Коробка скоростей. Служит для передачи вращения от электродвигателя на приводной маховик долбежного механизма. Имеет возможность переключения скоростей, что позволяет долбяку работать на разных частотах подачи резца. Шестерни коробки скоростей работают в масляной ванне. Имеется предохранительная фрикционная муфта, которая служит для защиты кинематической цепи от разрушения в случае аварийного заклинивания ползуна.

10. Рукоятка переключения скоростей работы долбяка. При помощи этой рукоятки происходит переключение передач и изменение частоты рабочих движений ползуна. Частота меняется ступенчато.

11. Вертикальная колонка. Является стойкой, на которой закреплены элементы долбежного механизма.

12. Панель управления. Содержит кнопки пуска и остановки станка, а также, в зависимости от модели, служит для настройки автоматической подачи детали.

Эксплуатация

Прежде чем начинать работать с долбёжным станком, необходимо ознакомиться с советами по его эксплуатации:

Использовать защитные очки во время работы. Они уберегут глаза от разлетающихся частиц металла при ударе материалов друг о друга.
Чистить рабочую поверхность после проведения работ.
Смазывать подвижные элементы моторным маслом, чтобы они прослужили дольше.
Проверять надёжность закрепления деталей в зажимах перед началом работ.
Перед запуском проверять целостность оснастки. Зубья должны быть заточены. Наличие сколов, трещин должно насторожить

Такую оснастку нельзя использовать для долбления.
Важно учитывать твердость зубьев и обрабатываемой детали. Если заготовка прочнее, оснастка разобьётся при ударах.

Нельзя пытаться обработать высокопрочные сплавы с помощью самодельной установки, сделать пазы сложной формы. Для этого нужно профессиональное оборудование.

Долбежный станок представляет собой машину, с помощью которой в металлических деталях можно делать отверстия разной формы. Оснастка под воздействием двигателя ударами проделывает пазы. Чем тверже рабочие зубья, тем больше материалов можно обрабатывать.

Смотрите видео про вертикальный долбёжный станок:

Принцип работы и устройство

Долбежные станки состоят из нескольких ключевых элементов. Чтобы понимать, как он работает, необходимо изучить конструкцию более подробно. К основных узлам относятся:

Станина — основание оборудование, на которое закрепляются остальные элементы конструкции. Она может быть сварена из отдельных стальных элементов или быть монолитной. Второй вариант лучше, поскольку выдерживает серьёзные нагрузки длительное время не деформируясь.
Долбяк — рабочая часть машины, которая имеет острые зубья. Размеры, форма изменяются зависимо от модели машины.
Рабочий стол с зажимами для заготовок. На современных моделях можно изменять положение стола относительно рабочей части долбёжника.
Коробка передач. С её помощью мастер изменяет скорость работы долбяка, чтобы влиять на обработку заготовки.

Принцип работы оборудования:

С помощью электродвигателя рабочая часть совершает возвратно-поступательные движения. Острые резцы создают пазы или выемки в поверхности заготовки.
Деталь подаётся под долбяк за счёт движения рабочего стола. Он может передвигаться автоматически или вручную.

Существует два режима работы долбёжного оборудования:

Простой режим. Создаются отверстия, пазы обычной формы. Все канавки имеют одинаковый размер, форму.
Сложный режим. Обрабатываются труднодоступные места деталей. Создаются отверстия сложной формы, разных размеров.

Промышленный долбежный станок (Фото: Instagram / stanki.simbirstan)

Ознакомление с конструктивными особенностями

Долбежный станок – это полое основание, которое используется для фиксации стойки. Конструкция имеет колонну, внутри которой располагаются приводные механизмы. На лицевой стороне стойки установлен долбяк, снизу которого фиксируется резцедержатель. Положение долбяка можно изменить по отношению к столешнице с помощью зажимов.

Долбяк будет двигаться, его ход будет определять длину обработки деталей. Уровень долбяка по отношению к заготовке можно настроить. Ползун, который имеет привод, функционирует на гидравлической или механической тяге. Долбежный станок по дереву выполнить довольно просто, использовать его можно в работах по производству мебели. Подойдет такое оборудование для изготовления любых столярных заготовок.

Общая характеристика класса

Станки долбежного типа способны выполнять следующие функции:

Формирование пазов шпоночного типа на различных поверхностях.
Создание канавок и вырезов в отверстиях разного рода.
Обработка внешних и внутренних поверхностей (высота – до 32 см, глубина – до 25 см).

Изготовление станка своими руками

Существует множество вариантов исполнения долбежного станка по дереву своими руками. Каждый мастер выполняет приспособление в соответствии с имеющимися запчастями, умением и потребностями.

При любом выборе сначала полезно составить чертежи будущего оборудования с выверенными размерами. Габариты установки должны соответствовать рабочим задачам и помещению. Не рекомендуется делать слишком большую станину, если не планируется обрабатывать крупные детали – за массивным рабочим местом неудобно работать с мелкими деталями и контролировать процесс.

При нечастых потребностях в долбежном устройстве целесообразно изготовить его в съёмном или переносном виде. На одном столе можно совместить несколько видов самодельных приспособлений (сверлильное, режущее и т.д.). Головка инструмента монтируется и снимается при необходимости, не загромождая рабочую поверхность станка, в небольших мастерских.

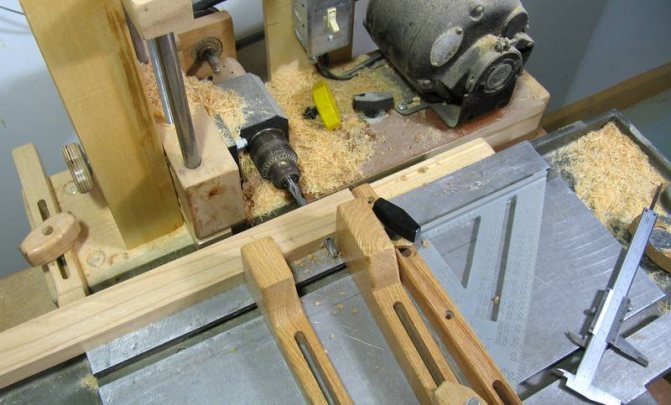

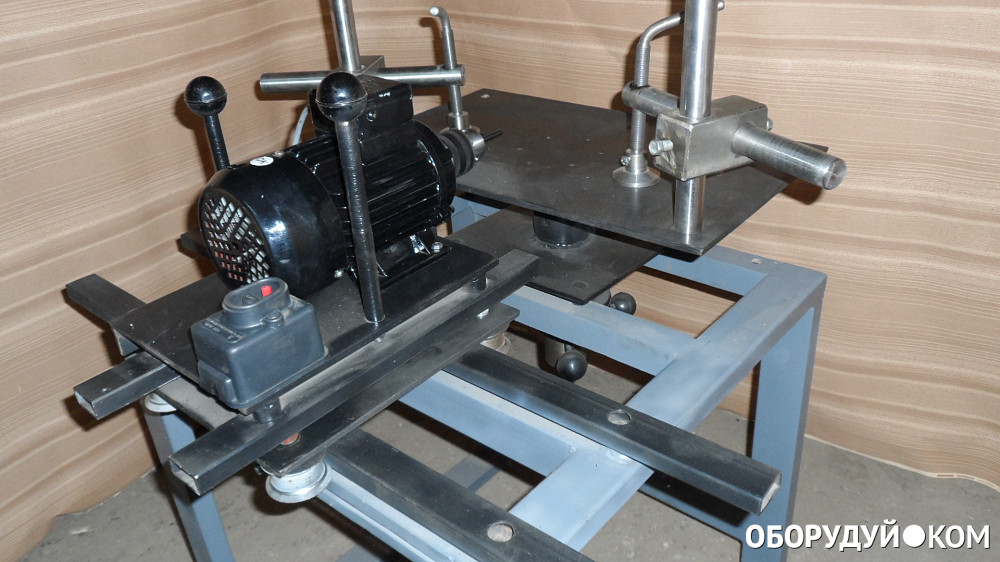

Станок со стационарным сверлом

Простейший вид самодельного приспособления из подручных материалов, которые всегда есть в домашней мастерской:

швеллер;
двигатель от старой бытовой техники;
металлические уголки;
толстая фанера;
болты, гайки.

Перпендикулярно рабочей поверхности стола установить кусок швеллера – он будет базой для перемещения платформы.
Сверху на задний край швеллера прикрепить мотор, на передний — приварить металлическую планку, длина которой равна ходу каретки.
На края планки приварить металлические уголки.
Перпендикулярно нижнему уровню платформы установить второй верхний, собранный по тому же принципу.
Соединить уровни между собой через сварной шов по уголкам.
Из фанеры вырезать подложку для платформы.
Обрабатываемую деревянную заготовку зафиксировать с помощью струбцин или тисков.
Перед началом работ рельсы смазать солидолом для обеспечения плавного хода.
Подключить электропроводку к мотору.

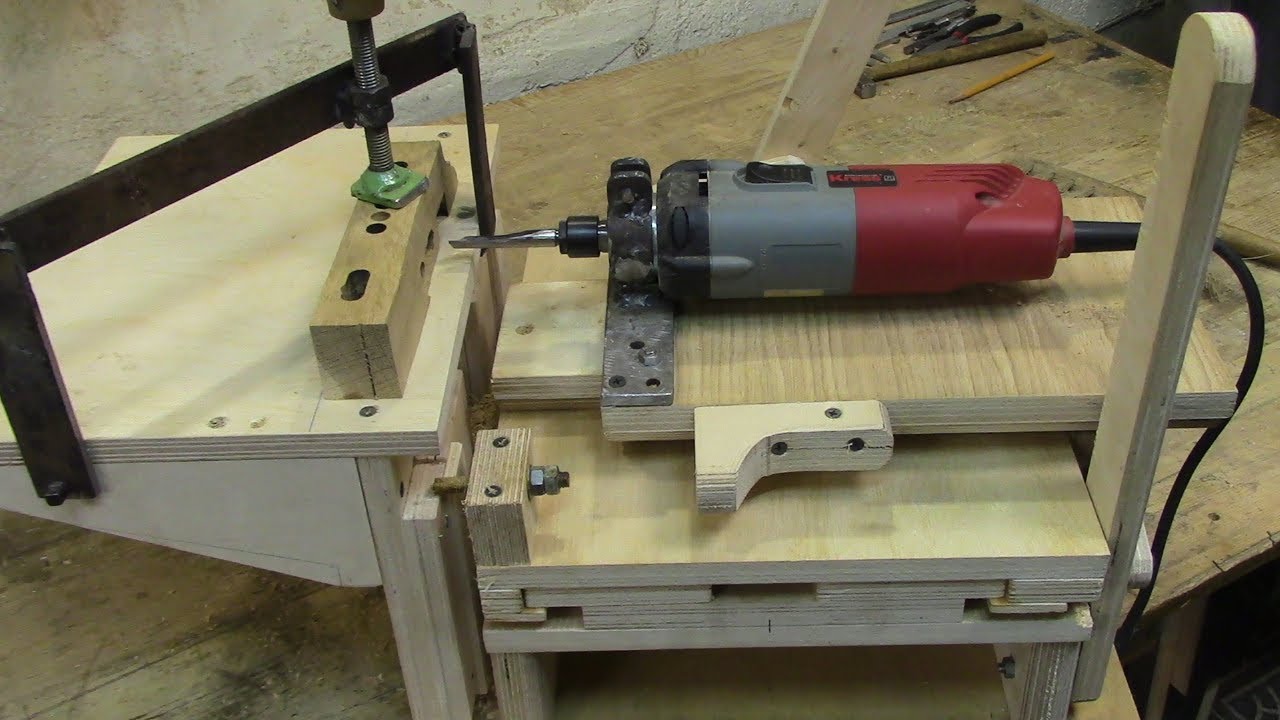

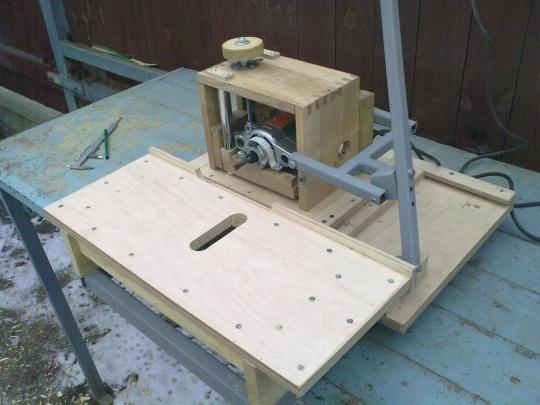

Станок из ручного фрезера

Для изготовления долбежного станка в домашних условиях многие столяры предпочитают использовать ручной фрезер – подвижный рабочий инструмент имеет ряд преимуществ, по сравнению с жёстким креплением. Хороший обзор рабочей поверхности и возможность его перемещения расширяют функциональность устройства и позволяют контролировать глубину выборки.

Общая последовательность работ по изготовлению:

Из листа фанеры толщиной около 10 мм вырезать прямоугольник по размерам фрезера.
Под ручки подложить деревянные брусья и закрепить саморезами.
Жёстко зафиксировать фрезер, прижав его к основанию металлическими штырями. Использовать уровень для правильной фиксации инструмента.
На другом фанерном основании закрепить рычаг движения и регулировки глубины фрезеровки.
На станине на металлические уголки установить направляющие для перемещения фрезера.
Соединить узлы агрегата в единую рабочую цепь.
Деревянную деталь для столярной обработки выставить на требуемом уровне, подложив бруски и зафиксировать с помощью тисков.
Подключить аппарат в сеть.

Долбежный станок по дереву предназначен для выполнения канавок, пазов и других отверстий. Ручное выполнение этих операций требует от столяра повышенных усилий, времени, а добиться требуемого уровня точности и аккуратности выполнения работы довольно сложно.

Самодельное оборудование не подойдёт для открытия мебельного цеха, но вполне покроет потребности домашнего мастера. При наличии навыков сварочных и токарных работ можно собрать сверлильно-долбежное устройство своими руками из подручных материалов и приспособлений.

Назначение долбежного станка

Устройство наилучшим образом подходит для автоматизированной обработки деталей из дерева. Это узкоспециализированный автомат, очень сильно напоминающий как своим внешним видом, так и перечнем основных конструктивных элементов станок для сверления. С помощью долбёжного станка в деревянной заготовке можно проделывать пазы, отверстия, гнёзда, выемки, каналы. Для получения профилей необходимых размеров станок оснащается дополнительной оснасткой.

Все долбёжные автоматы сходны по своим основным функциям. К их числу относятся:

двухосевая регулировка рабочего стола при перемещении;
измерение размера паза и расстояния между отверстиями с помощью специального измерительного инструмента.

Для обеспечения выполнения функций станки комплектуются набором механизмов. Это могут быть различные струбцины и крепёжные тиски, с помощью которых заготовку можно закрепить в различных плоскостях, под разными углами к обрабатывающей поверхности. Одной из самых распространённых разновидностей долбёжного агрегата является пазовальный станок.

При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий.
