Долбежный станок по дереву своими руками: чертежи, описание и отзывы

Лучшие долбежные станки по металлу

Модели подобного типа отличаются высокой производительностью и мощностью. Долбежные станки по металлу используются для формирования шпоночных пазов, канавок, шлицев.

СтанкоГомель ГД200-01

5

★★★★★оценка редакции

99% покупателей рекомендуют этот товар

Поворотная резцовая головка этой модели позволяет осуществлять долбление под углом до 90°. Длина хода долбяка может быть отрегулирована вращением вала кривошипной рукояти.

Стол агрегата имеет три режима перемещения: поперечное, продольное и круговое. Это обеспечивает максимальное удобство во время эксплуатации.

Габариты станка 1900х1270х2175 мм, мощность главного привода — 3,6 кВт. Быстросъемное ограждение предохраняет от травмирования стружкой.

Устанавливаемый в центре рабочей поверхности токарный патрон гарантирует надежную фиксацию детали. В стандартную комплектацию входят системы смазки и подсветки, набор инструментов.

Достоинства:

• мощный двигатель;
• крепление заготовки;
• 12 положений стола;
• настройка хода долбяка;
• удобство обслуживания.

Недостатки:

крупные габариты.

СтанкоГомель ГД200-01 предназначен для эксплуатации в серийном производстве, где необходимо обрабатывать сложные детали.

Stalex B5012

5

★★★★★оценка редакции

97% покупателей рекомендуют этот товар

Модель оснащена кнопкой экстренной остановки двигателя, использование которой обеспечивает безопасность оператора. Прочная конструкция и мощный двигатель гарантируют стабильную работу станка при высоких нагрузках.

Механизм перемещения стола позволяет зафиксировать его на нужной высоте. Габариты оборудования — 1000х650х1000 мм.

Максимальная глубина долбления составляет 120 мм. Смазочная жидкость подается на направляющие колонны вручную, что облегчает обслуживание агрегата. Держатель может быть отрегулирован в зависимости от размеров заготовки. Управление устройством осуществляется с кнопочной панели.

Достоинства:

• удобство обслуживания;
• простое управление;
• долгий срок службы;
• мощный двигатель;
• высокая производительность.

Недостатки:

немаленькая цена.

Stalex B5012 стоит приобрести для обработки плоских и фасонных металлических поверхностей. Универсальное решение как для производства, так и для домашней мастерской.

Коммунар 7А420

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Особенностью модели является возможность поворота рамы с долбяком под углом до 90°. Благодаря этому мастеру доступна обработка наклонной плоскости без изменения позиции детали. Перемещение стола может осуществляться как вручную, так и механически.

Диаметр рабочей поверхности стола составляет 500 мм, мощность привода — 3 кВт. Для его быстрой остановки предусмотрено устройство экстренного торможения. Сблокированные рукояти облегчают управление.

Плунжерный насос подает смазочный материал через фильтр, что гарантирует удобство обслуживания и увеличивает срок эксплуатации агрегата.

Достоинства:

• высокая производительность;
• большая площадь стола;
• удобство управления;
• долговечность;
• безопасность оператора.

Недостатки:

сложная установка.

Коммунар 7А420 будет полезен в мелкосерийном производстве или ремонтной мастерской. Станок предназначен для изготовления шлицев, канавок, шпоночных пазов.

Arsenal S315TGI

4.9

★★★★★оценка редакции

93% покупателей рекомендуют этот товар

Модель отличается широкими возможностями для переналадки и способна обрабатывать крупные и тяжеловесные заготовки. Установка приспособления для протягивания наружных поверхностей также расширяет спектр применения агрегата. Направляющие салазки оснащены устройством поворота для наклона поверхности под углом до 45°.

Стол может быть быстро перемещен в нужную сторону благодаря специальным рукоятям. Функция автоматической остановки станка гарантирует безопасность оператора.

Производительность поддается регулировке посредством частотной модуляции. В комплектацию включены монтажный комплект, смазочная система и пакет освещения.

Достоинства:

• чугунная конструкция;
• мощный двигатель;
• автоматическая остановка;
• удобное управление;
• долговечность.

Недостатки:

высокое энергопотребление.

Arsenal S315TGI будет полезен для долбления фасонных, плоских поверхностей, изготовления пазов, канавок – отличный выбор для мелкосерийного производства.

Важные характеристики при выборе оборудования

К основным технологическим параметрам долбежных станков относятся габариты рабочего пространства и усилие резания металла. Помимо этого, одни и те же модели могут отличаться вариантом системы управления (индикация, предустановка позиции, c ЧПУ) и дополнительным оборудованием (приспособления для подачи заготовок, быстрозажимная оснастка, механизмы стружкоудаления и пр.). Но все же при выборе долбежного станка в первую очередь необходимо анализировать следующие технические характеристики:

1. Величина хода ползуна. Этот показатель определяет максимальную глубину обработки детали.
2. Размер рабочей поверхности стола. От него зависят предельные габариты детали для данной модели долбежного станка.
3. Скорость перемещения ползуна. Обычно измеряется в м/мин, но у некоторых моделей указывается в двойных ходах в минуту. От этого параметра (в сочетании со следующим) зависит скорость резания металла и, соответственно, производительность станка.
4. Максимальное усилие резания. Измеряется в килоньютонах и напрямую определяет производительность оборудования, особенно при резании металла на больших подачах при черновой обработке.

Кроме технологических, важными являются и эксплуатационные показатели. В первую очередь к ним относятся потребляемая мощность, конструкция систем смазки и вид главного привода (электрический или гидравлический).

Общая характеристика класса

Долбежные станки, независимо от условий их производства, всегда похожи между собой в особенностях конструкции. Любой станок обладает станиной, как ключевым элементом строения. Именно к нему крепятся остальные элементы конструкции: рабочая поверхность, долбежный узел, коробка подач, электрический, механический или гидравлический привод.

Профессиональное оборудование отличается от самодельного именно типом привода. Как правило, заводские станки оснащены гидравлическим приводом, который в домашних условиях сделать практически нереально. Гидравлика существенно ускоряет производственный процесс и облегчает работу оператора станка.

В то же время самодельные устройства, использующие механический или электрический привод, обладают достаточным потенциалом для выполнения качественной обработки металлических заготовок.

Станки долбежного типа способны выполнять следующие функции:

1. Формирование пазов шпоночного типа на различных поверхностях.
2. Создание канавок и вырезов в отверстиях разного рода.
3. Обработка внешних и внутренних поверхностей (высота – до 32 см, глубина – до 25 см).

Кроме основных элементов конструкции, долбежные станки имеют еще ряд дополнительных деталей и узлов: системы охлаждения и управления, резервуары для сбора отходов производства, осветительные элементы. Принцип работы станка позволяет оснащать его численным программным управлением.

Акция до конца мая!

Резцы долбёжные проходные двусторонние, Тип 1.
Обозначение по ГОСТ	Габариты резца
2180-0801	20х12х250
2180-0802	25х16х300
2180-0803	32х20х350
2180-0804	40х25х450
2180-0805	50х32х500
Резцы долёжные прорезные, Тип 2.
Обозначение по ГОСТ	Габариты резца	Ширина режущей части	Исполнение
2182-0601	16х10х150	4	1
2182-0602	5
2182-0603	20х12х250	6
2182-0604	8	2
2182-0605	25х16х300	10
2182-0606	12
2182-0607	32х20х350	14
2182-0608	16
2182-0609	40х25х400	18
2182-0610	50х32х500	20
2182-0611	24
2182-0612	63х40х600	28
Резцы долбёжные для шпоночных пазов, Тип 3.
Обозначение по ГОСТ	Габариты резца	Ширина режущей части	Исполнение
2184-0551	D 6 L 90	3	1
2184-0552	D 8 L 100	4
2184-0553	D 12 L 110	5
2184-0554	20х20х280	6	2
2184-0555	25х25х300	8
2184-0556	25х25х350	10
2184-0557	32х32х400	12
2184-0558	14
2184-0571	20х20х300	10	3
2184-0572	12
2184-0573	25х25х350	14
2184-0574	16
2184-0575	32х32х350	18
2184-0576	32х32х400	20
2184-0577	40х40х450

Резец – это, несомненно, основа токарного дела. Именно от набора резцов во многом зависят возможности мастера. Ведь каким бы профессионалом ни был человек, а без необходимого инструмента что-либо сделать невозможно. Примером такого инструмента могут стать резцы долбежные.

Виды долбежных резцов и их особенности Они предназначены для работы на специальном долбежном станке. Они бывают трех видов: — проходные; — прорезные; — резцы для создания шпоночных пазов. Резцы долбежные также отличаются своей формой. Их зачастую выполняют изогнутыми. Это необходимо в силу того, что они производят срезание материала своей нижней частью, так как работают при вертикальном возвратно-поступательном движении. Также от остальных резцов долбежные отличаются формой заточки. Предназначение долбежных резцов Резцы для долбежного станка способны решать определенные задачи, которые нельзя выполнить при помощи других инструментов, или же сделать это весьма затруднительно. Так, можно использовать подобные резцы для долбления пазов, фасонных отверстий, канавок, создания зубчатых колес внутреннего или наружного зацепления и других типов обработки сложных по конфигурации поверхностей.

Долбежный станок позволяет производить отделку деталей различной формы, в том числе: — цилиндрические; — плоские; — конические; — внутренние поверхности деталей; — сложной формы (оконные рамы и т.п.).

Методы работы Для того чтобы возможно было выполнить необходимую обработку и достичь желаемой формы детали, применяют различные типы движений на станке. Резец для долбежного станка способен двигаться по направляющим станины. Движение резания относительно детали при этом возвратно-поступательное, что и обеспечивает процесс долбления. Движение детали зависит от ее исходной формы, а также от желаемого результата работы. Так, конические и цилиндрические детали во время обработки, как правило, вращаются вокруг своей оси, а при обработке плоскостей происходит продольное или же поперечное смещение детали.

Виды конструкции Резцы для долбежного станка изготавливают преимущественно из быстрорежущей стали. Однако существуют варианты инструментов и из других материалов. Также применяются резцы с напаянными пластинами, что значительно увеличивает их долговечность и работоспособность. Аналогично другим типам резцов, резцы долбежные бывают черновые и чистовые. Чистовые резцы, в отличие от черновых, выполняются с закругленной вершиной, что обеспечивает более точную обработку заготовки. Наша компания изготавливает любые типы инструментов для токарных, долбежных, строгальных и других станков для обработки металла. Мы предлагаем резцы из различных материалов, в том числе из твердосплавов и быстрорежущей стали. Наша компания занимается изготовлением резцов в Санкт-Петербурге как по нашим, так и по вашим чертежам, в том числе и нестандартных конструкций. Обращайтесь в , и мы изготовим резцы быстро и по ГОСТ.

Какие бывают станки

В принципе выбор здесь невелик, подобное оборудование бывает двух типов:

1. На больших производствах зачастую используются центробежные станки с режущей цепью.
2. Для более скромных масштабов или работы в домашних условиях мастера применяют долбежное сверло по дереву, функционирующее по аналогу фрезы.

Профессиональное оборудование

Главным элементом центробежного станка является специальная цепь, состоящая из отдельных звеньев соединенных шарнирным способом. Каждое звено имеет остро заточенный фрезерный зуб.

Сама цепь натянута на направляющую планку, в нижней части которой установлен ролик, а верхняя часть планки оборудована звездочкой, которая собственно и приводит в движение механизм.

Схема долбежного станка с цепью.

Устроено такое оборудование относительно просто. На общей станине закреплен подвижный суппорт с электродвигателем и установлен стол с механизмом фиксации, в который и зажимается деталь. При запуске электродвигателя вращение посредством ременной или шестеренчатой передачи подается на звездочку, которая приводит в движение цепь.

При общей схожести принципа действия, существуют станки, на которых рез осуществляется посредством подвижного суппорта, при неподвижном столе. И станки, в которых фрезерная цепь закреплена неподвижно, а стол в свою очередь оборудован роликовыми салазками, приводимыми в движение механической или гидравлической системой.

Станок с подвижным суппортом.

Цепные долбежные станки по дереву, отличаются устойчивостью к нагрузкам и существенным сроком эксплуатации. Но сечение отверстия будет строго соответствовать сечению цепи и чтобы его изменить нужно, менять саму цепь.

Плюс цепь при врезке в массив откалывает края отверстия, делая их не ровными. Но этот дефект присущ только старому оборудованию с нестабильным прижимным механизмом.

Фото долбежного станка фрезерного типа.

Рекомендации по выбору оборудования

Промышленное оборудование должно отличаться не только надежностью, но еще и серьезным функциональным наполнением, чтобы в случае частичного перепрофилирования вам не пришлось покупать новый станок.

Следует обратить внимание, на какой угол может быть развернута резцовая головка, а также максимально возможный градус наклона салазок. Кроме того, желательно чтобы рабочая зона имела возможность дополнительной комплектации механизмами поворота

Если инструкция содержит указание о возможности долбления в упор, то это говорит о наличии приспособления для работы с габаритными изделиями и серьезной глубины реза.

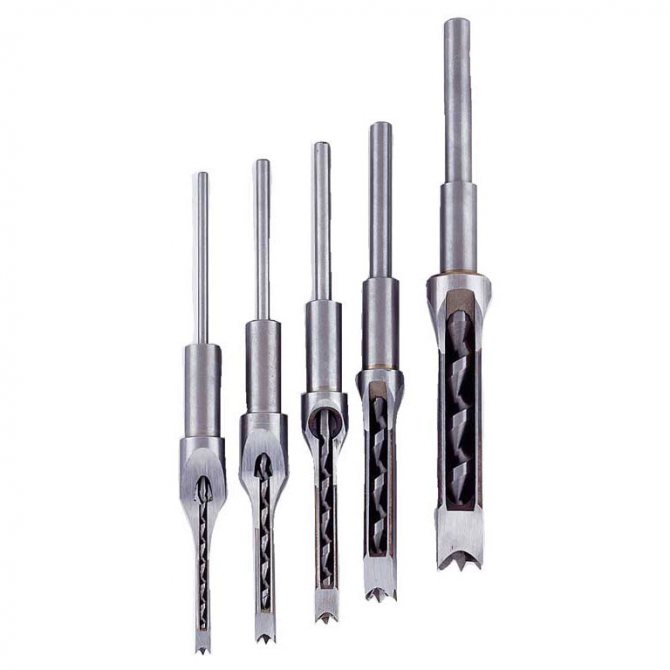

Профессиональные долбежные сверла по дереву.

Особое внимание стоит уделить приводу движения стола или режущей головки. Современное оборудование оснащается только электрическими или гидравлическими приводами. Механические модели использовались раньше и если вам, предлагается станок с таким приводом, то он, либо старый, либо самодельный

Механические модели использовались раньше и если вам, предлагается станок с таким приводом, то он, либо старый, либо самодельный.

Портативное, переносное оборудование для серьезного производства с большой нагрузкой не годится. Такие механизмы не рассчитаны на долбление отверстий глубже 100 мм, они не смогут долго работать в непрерывном режиме, плюс мощность у них оставляет желать лучшего. По сути, главным достоинством здесь является приемлемая цена.

Если коротко сформулировать основной набор факторов, на которые нужно обращать внимание, то он будет выглядеть примерно так:

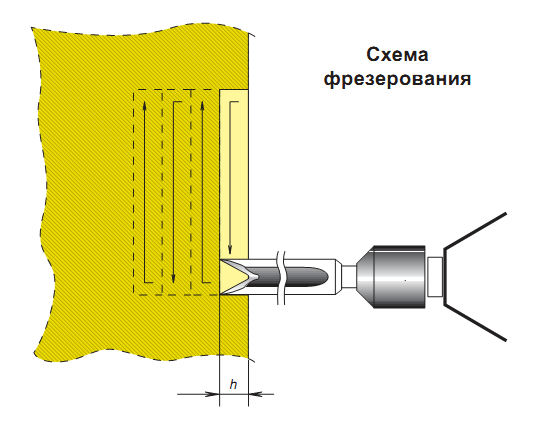

Схема фрезерования.

1. В первую очередь следует знать разброс габаритов деталей, которые планируется обрабатывать.
2. Максимальная и минимальная глубина, ширина, а также конфигурация реза.
3. Пусковая и рабочая мощность оборудования.
4. Наличие автоматической защиты от перегрузки и возможность работы без обязательного обустройства заземления.
5. Не последнюю роль играет страна, а также имя производителя. Иногда имеет смысл взять менее функционального европейца, нежели «нафаршированного» китайца.

Характеристики долбежных станков.

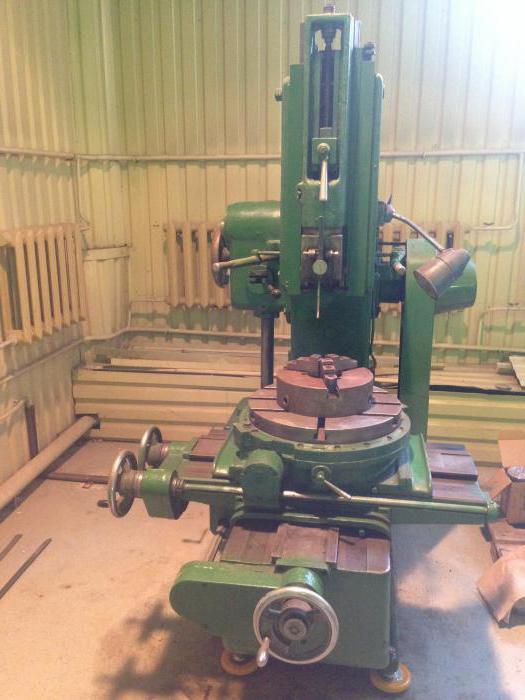

Описание станка 7А420

Этот долбежный станок имеет механический привод и используется для изготовления:

• канавок;
• шлицев;
• шпоночных пазов.

Обработка может осуществляться на плоских и фасонных поверхностях в единичном и мелкосерийном производстве. Использоваться оборудование может еще и в условиях ремонтных мастерских. Агрегат предназначен для обработки фасонных и плоских поверхностей долблением. Детали могут быть самыми разными. Позиция элемента может оставаться неизменной при необходимости осуществить наклонную обработку плоскости. Этому способствует поворот рамы.

Стол перемещается механически или вручную. Круговая подача дает возможность производить обработку зубчатых колес и круглых деталей. Долбежный станок 7а420 оснащен:

• долбяком;
• устройством наклона салазок;
• поворотной резцовой головкой.

Последняя предназначена для долбления под прямым углом в обе стороны. Устройство, отвечающее за наклон салазок, обеспечивает до 5° в вертикальной плоскости. В процессе этого можно проделывать шпоночные пазы в конических отверстиях. Что касается долбяка, то он может переустанавливаться вертикально в диапазоне до 265 мм.

Оборудование высокопроизводительно, удобно в обслуживании и управлении, безопасно и надежно в работе. Его невозможно встроить в автоматическую линию. Класс точности соответствует букве Н. Обрабатываемая поверхность имеет шероховатость не менее V 6.

Изготовление

Если нет желания покупать дорогостоящую модель в строительном магазине, можно изготовить долбёжный станок по металлу своими руками. Самодельная машина не сможет выполнять сложных технологических операций, однако для частой мастерской или гаража её хватит. Изготовление:

1. Изучить чертежи конструкции. Найти их можно в интернете.
2. Подготовить расходные материалы, инструменты.
3. Для основания подойдёт стальная плита толщиною от 10 мм. Она с лёгкостью выдержит ударную нагрузку при эксплуатации станка.
4. С помощью сварочного аппарата нужно закрепить на основании металлическую стойку. Дополнительно её закрепляют металлическими уголками, которые навариваются по краям.
5. На стойке устанавливается направляющая для передвижения электродвигателя с оснасткой. Закрепить площадку на которой будет расположен двигатель. Проверить его установку по уровню.
6. Установить ременную коробку передач, чтобы можно было регулировать скорость двигателя.
7. Провести провода от двигателя к панели управления. Спрятать их так, чтобы невозможно было зацепить при работе.

На рабочем столе установить зажимы для деталей. Дополнительно можно оборудовать его направляющими, чтобы можно было перемещать заготовку по отношению к оснастке. Сварочные швы зачистить шлифовальной машинкой, покрыть антикоррозийным составом.

Долбежный станок по дереву своими руками

При выполнении столярных работ, долбежный станок по дереву своими руками дает возможность сделать паз, гнездо, выбрать канавку. Вращающийся рабочий орган (сверло, фреза) совершает поступательное движение и возвращается в исходное положение. Для получения вытянутого паза заготовку перемещают перпендикулярно сверлу, совмещая просверленные отверстия в единую выборку.

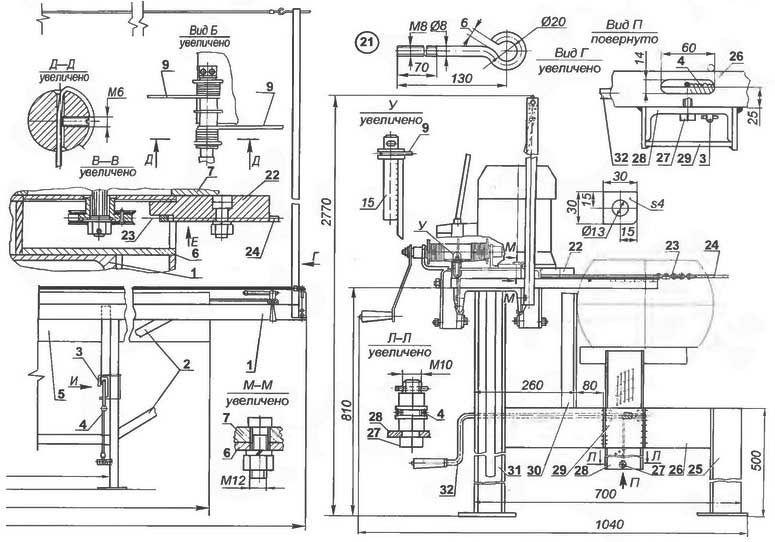

Самодельный долбежный станок по дереву

Типы оборудования

Выбирать свой тип станка начинают с планирования объемов необходимой продукции в среднесрочной перспективе. Исходя из этого, определяют нужную оснастку для работы:

1. Производство строительных деталей, соединений деревянных элементов на мебельных предприятиях предполагает использование промышленных станков большой производительности.
2. Для разовых потребностей можно получить результат при помощи дрели и стамески. В этом случае придется затратить больше времени на выборку древесины и подгонку входящего шипа, но не будет простаивать самодельный долбежник без работы.
3. В частной мастерской, где потребность в этом виде обработки периодически возникает, лучше поставить самодельный долбежный станок, дающий возможность быстро сделать несколько деталей из дерева.

Оборудование промышленного производства для небольших столярок часто имеет вертикальный ход рабочего органа по отношению к столу. У долбежного станка по дереву своими руками применяют более удобное для ручных операций горизонтальное расположение сверла. Исключения составляют установки, переделанные на базе пресса, сверлильного или фрезерного станка.

Особенности устройства

Сначала необходимо не только представить, какая будет конструкция у долбежника по дереву, но и разработать чертежи с выверенными размерами. Скомпоновать требуется такие основные части:

• сварная устойчивая рама из швеллера и уголка (50×50 мм, 30×30 мм) высотой 0,9 – 1 м;
• электродвигатель мощностью 0,75 – 2 кВт, 220/380 В;
• вал со шкивом ременной передачи вращающего момента от двигателя на одном конце, патроном под максимально требуемый размер долбежного инструмента (до Ø 16 мм) – с другого конца;
• столешница из металла или ДСП с ограничителем подачи на сверло, плавно настраиваемая по высоте (может иметь рычажную подачу, как по горизонтали, так и по вертикали для сложных проточек);
• прижимы (струбцины);
• пульт вкл/откл.

Габариты рабочей зоны определяют из планируемых размеров обрабатываемых деталей. Не стоит делать слишком большой стол «на будущее».

Оснащать дополнительными опциями самодельный долбежник можно, исходя из собственного опыта и потребностей – совмещать на одном столе функции ручного фрезера, строгального и пильного станков. В таком комбинированном случае незадействованные режущие головки и не участвующие в процессе обработки дерева приспособления снимаются, остаются только технологические проемы в плите стола.

При установке рабочим органом ручного фрезера нужно уделять особое внимание центровке оси двигатель-фреза по горизонтали. Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень

Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень.

Подвижные платформы

Плита с обрабатываемой деталью может быть в подвижном варианте исполнения. В самодельных долбежных станках по дереву используют 2 вида такого решения:

• каретка на направляющих из уголка 30×30 мм;
• рычажная подача исполнительного режущей головки или листа с заготовкой (продольный и поперечный движущие рычаги).

Подвижность резца позволит зрительно контролировать заглубление сверла. Движение плиты рычагом дает возможность точнее рассчитывать усилие, соблюдать размер и чистоту долбежной обработки.

Инструмент

На долбежник по дереву, сделанный по чертежам своими руками, многие предпочитают ставить обыкновенное сверло. Им привычней работать. Начать работать специальным инструментом без навыков сразу получается не у всех (из переписки на форумах). Однако, освоившие профессиональные долбежные сверла и фрезы, предпочитают только их из-за качества полученных пазов, проточек.

Долбежные сверла

Такой инструмент пригоден для обработки мягких и твердых пород древесины, может точно вырезать стандартное гнездо в готовом изделии (двери, мебель заводского производства).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Эксплуатация

Прежде чем начинать работать с долбёжным станком, необходимо ознакомиться с советами по его эксплуатации:

Использовать защитные очки во время работы. Они уберегут глаза от разлетающихся частиц металла при ударе материалов друг о друга.
Чистить рабочую поверхность после проведения работ.
Смазывать подвижные элементы моторным маслом, чтобы они прослужили дольше.
Проверять надёжность закрепления деталей в зажимах перед началом работ.
Перед запуском проверять целостность оснастки. Зубья должны быть заточены. Наличие сколов, трещин должно насторожить

Такую оснастку нельзя использовать для долбления.
Важно учитывать твердость зубьев и обрабатываемой детали. Если заготовка прочнее, оснастка разобьётся при ударах.

Нельзя пытаться обработать высокопрочные сплавы с помощью самодельной установки, сделать пазы сложной формы. Для этого нужно профессиональное оборудование.

Долбежный станок представляет собой машину, с помощью которой в металлических деталях можно делать отверстия разной формы. Оснастка под воздействием двигателя ударами проделывает пазы. Чем тверже рабочие зубья, тем больше материалов можно обрабатывать.

Смотрите видео про вертикальный долбёжный станок:
