Соединение и монтаж металлопластиковых труб. инструменты

Монтаж металлопластиковых труб

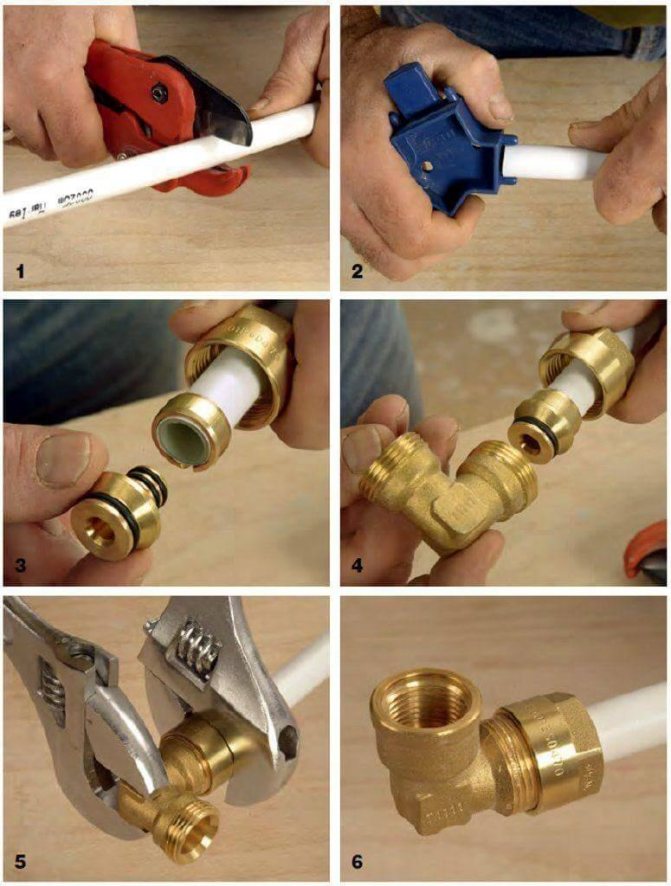

Пошаговая инструкция с фото

Подготовьте трубы и инструмент – металлопластик нарежьте согласно схеме водопровода, подберите фитинги. Идеально подойдут для соединения компрессионные или пресс-фитинги. Инструмент для монтажа:
ножовка по металлу или специальные ножницы для труб;
калибратор для зачистки срезов;
мерная лента или рулетка;
нож;
ключ гаечный.
Обработайте срезы труб калибратором.
С фитинга снимите гайку и кольцо, наденьте на обработанный срез трубы. После обработки срез должен быть ровным, гладким, без заусениц. Для этого применяют круглый напильник.
Наденьте на трубу штуцер и относительно сгона на фитинге выровняйте.
Устанавливайте на фитинг снятые ранее гайку и зажимное кольцо, заворачивайте до специфического потрескивания. Контролируйте натяжение гайки – чересчур большая нагрузка может сорвать резьбу и тогда потребуется полная замена соединения.

Пружины и другие способы сгибания трубы

Часто трубы сгибают, чтобы добиться большей пользы от поверхности, которая проводит тепло.

Вот несколько методов: Ручное сгибание.

Сгибание трубогибом.
Пружина для гибки.

Сгибание труб руками — самый доступный способ, который подразумевает следующие действия:

Аккуратно присогнуть трубу на радиус гиба не более 20 градусов.

Снова согнуть ее чуть выше.
Делать таких загибы несколько раз (около 15), пока труба не повернет на нужный угол.

Такими же плавными и аккуратными движениями можно и выпрямить трубу.

Мария Король, эксперт

С помощью пружины или проволоки достаточно ровно и аккуратно сгибают металлопластиковую трубу:

Поместите пружину или проволоку внутрь трубы.

Согните руками трубу под необходимым углом.
Аккуратно извлеките пружину или проволоку.

Типичные ошибки монтажа металлопластиковых труб

Следствием неправильных действий при монтаже является разгерметизация или течь в местах соединения. Самая частая ошибка — перетягивание гайки фитинга, что приводит в срыву резьбы или разрыву трубы. Еще одна распространенная ошибка – экономия на специализированном приспособлении, таком как фаскосниматель и калибратор. Это зачастую приводит к повреждению уплотнительных колец, что отнюдь не повышает качество соединения. При этом проверить уровень герметичности и прочности соединения, обнаружить места утечки и недостатки возможно опрессовкой.

Опрессовка труб водоснабжения

Главной частью опрессовщика является гидравлический насос, который задает значение давления, необходимого для правильной проверки. Различают два вида опрессовщиков:

Ручной — используется для проверки водопровода небольшой протяженности.
Электрический инструмент — легкий в управлении, надежный, долговечный, но дорогой. Поэтому применяется только при профессиональном монтаже.

Соединение при помощи пресс-фитингов

Пресс-фитинг угловой на трубопроводе

Соединение металлопластиковых труб своими руками можно провести несколькими способами, одни из них является использование пресс-фитингов. Такая стыковка получается надежной, но неразборной. Именно такой способ рекомендуют специалисты при прокладке скрытых трубопроводов, так как протечка в месте соединения практически невозможна.

Для проведения работ необходим специальный инструмент – пресс-клещи. Он может приводиться в действие как вручную, так и используя электричества. Также нужно запастись специальными ножницами для резки труб, калибратором, фаскоснимателем, прямой фитинг (если нужно соединить трубы разного диаметра или сделать поворот трассы, то используются другие разновидности).

Соединение металлопластиковых труб при помощи пресс-фитингов

Последовательность работ следующая:

При помощи ножниц отрезаем трубу нужной длины.
Затем обрабатываем конец. Вначале калибратором выравниваем края и снимаем фаску с внутренней стороны. Затем фаскоснимателем обрабатываем внешнюю сторону.
Внимательно осматриваем фитинг, особенно уплотнительные кольца. Если замечен дефект, то лучше заменить. Если все нормально, то надеваем на трубу обжимную муфту. Штуцер фитинга до упора вставляем внутрь трубы.
Затем при помощи пресс-клещей обжимаем муфту. Если используется электрическое устройство, то держаться за металлические элементы нельзя. В этом случае лучше всего проводить работы в резиновых перчатках.

Протечка соединения

Обжимные фитинги неразборные

Соединения, сделанные с использование пресс-фитингов, могут прослужить до 50 лет. При этом они легко выдерживают высокое давление. Но, как уже говорилось, такие соединения неразборные.

Технология монтажа и замены фитингов

Прежде чем приступать к процедуре монтажа, стоит нарисовать подробное схематическое изображение будущей трубопроводной сети, а также подготовить весь необходимый инструмент. Первое даст четкое понимание количества труб и соединительных элементов, второе – позволит не отвлекаться на поиски и не тратить лишнее время. Из инструментов под рукой следует иметь:

Труборез. Особый тип ножниц, позволяющих легко разрезать любые пластиковые трубы. Место среза получается ровным и строго перпендикулярным продольной оси трубы.
Калибратор. Устройство для восстановления формы среза, который, после разрезания, может оказаться слегка смятым или сплющенным.
Набор гаечных ключей.
Обжимные клещи для монтажа пресс-фитингов. Сам по себе инструмент достаточно дорогой, поэтому для разового применения имеет смысл взять его в аренду.

Подготовительный этап монтажа одинаков для любых видов фитингов и включает следующие этапы:

От бухты металлопластиковой трубы (изделия малых диаметров чаще продаются именно так) отрезаются куски требуемой протяженности. При этом учитывается небольшой (1-2 см) запас, который будет входить внутрь фитинга.
Край отрезка внимательно осматривается, и при необходимости выравнивается.
Снимается внутренняя и наружная фаска (для пресс-фитингов только внутренняя).
При помощи калибратора восстанавливается геометрия обрезанного края.

Дальнейший порядок монтажа непосредственно зависит от типа фитинга.

Компрессионный фитинг:

На подготовленный отрезок трубы надевается гайка и обжимное кольцо.
Конец трубы до упора вставляется в фитинг.
Далее, кольцо надвигается на фитинг.
На резьбу фитинга накручивается гайка и затягивается двумя гаечными ключами.

Пресс-фитинг:

На подготовленный край трубы надевается гильза, а на фитинг – прокладка.
Труба насаживается на фитинг до упора.
Обжимные клещи, настроенные на работу с трубой такого сечения, устанавливаются вплотную к краю фитинга, и с силой зажимаются.
После первого зажима инструмент проворачивается на 30-40 градусов и производится повторный обжим.
На правильно обжатом фитинге отчетливо видны две параллельные вогнутые полосы.

Монтаж пуш-фитинга производится путем проталкивания штуцера в конец трубы. Труба должна пройти до упора, что контролируется через специальные смотровые окошки в корпусе устройства. Об успешном закреплении изделия будет свидетельствовать щелчок. Конструкция пуш-фитинга допускает многократную сборку и разборку изделия.

После завершения монтажа трубопроводной системы, проводятся ее испытания, путем плавного увеличения подачи носителя. Если те или иные соединения дали течь, их необходимо подтянуть или переделать.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Технология установки пресс-фитингов

Пресс-фитинги отличаются конструкцией и, соответственно, способом монтажа. Перед установкой соединителя нужно внимательно осмотреть соединители для металлопластиковых труб (гильзу, уплотнители) и подготовить пресс-клещи, подходящие по профилю и размеру (в идеале – того же производителя).

Трубу готовим так же, как и для обжимного фитинга – выпрямляем, размечаем, аккуратно отрезаем труборезом, предназначенным для работы с металлопластиком

Важно обработать торцовую часть: удалить заусенцы, сделать обод гладким и ровным. Фитинг монтируем в следующем порядке:

Галерея изображений

Фото из

Этап 2 – подготовка пресс-клещей

Этап 3 – установка фитинга в инструмент

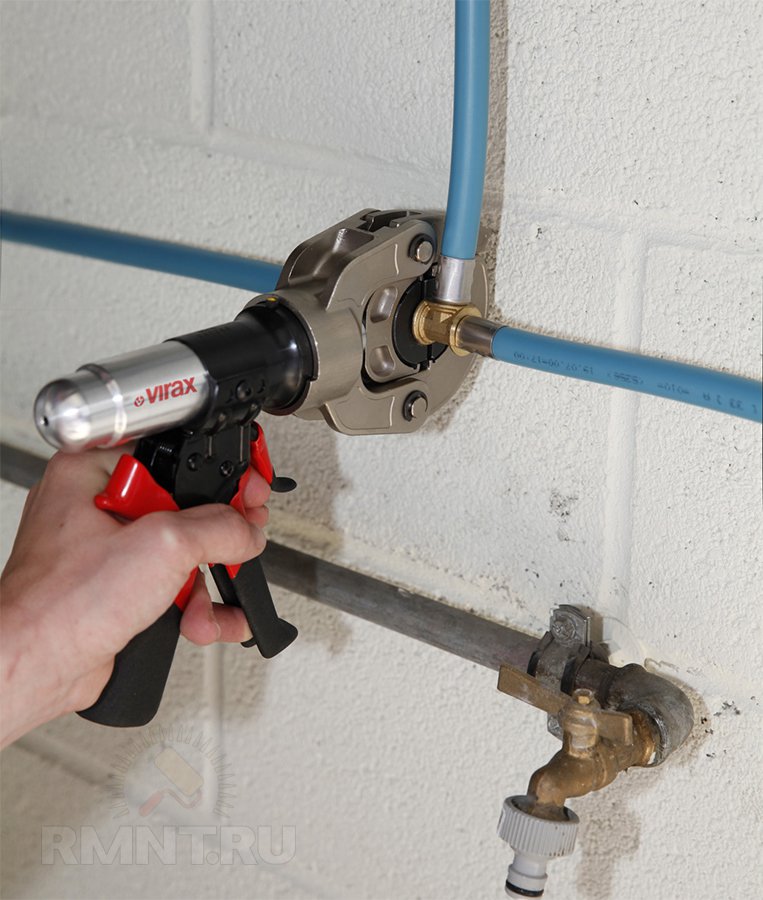

Этап 4 – опрессовка фитинга клещами

Работая с ручным инструментом, необходимо помнить об одной тонкости опрессовки: она должна быть выполнена дважды. То есть после первого зажима необходимо ослабить фиксацию, повернуть клещи по оси примерно на 30º и повторить процедуру.

С советами и ценными рекомендациями по выполнению опрессовки труб из металлопластика вы ознакомитесь, прочтя рекомендуемую нами статью.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».

По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны

Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.

Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
Пресс – муфты не боятся температурных изменений.
Монтаж выполняются легко и за короткое время.
Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится

При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

выравнивается трубная заготовка;
на ней аккуратно выполняется срез, для которого предварительно делается разметка;
зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
гайка закручивается до упора от руки;
затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

- OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
- APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Надвижные фитинги

Еще одна разновидность пресс-фитингов. Вот как происходит их фиксация:

На металлопластиковую трубу одевается гильза, причем она отводится на некоторое расстояние от торца.
Конец трубы растягивают с помощью особого инструмента — эспандера, вследствие чего ее внутренний диаметр несколько увеличивается. Эту операцию часто называют развальцовкой.
Внутрь раздавшейся трубы заводят штуцер фитинга.
Гильзу надвигают на растянутый участок трубы с установленным внутри него штуцером. Получается посадка с натягом, при которой гильза плотно прижимает трубу к штуцеру.

Надвижные фитинги, как и обжимные, обеспечивают высокую надежность соединения, но в отличие от последних являются разборными. Гильзу можно стащить со штуцера, сдвинув ее в обратном направлении, что даст возможность снять фитинг и применить его повторно (для демонтажа гильзы расширенный конец трубы нужно обрезать).

Соединение металлопластика с другим материалом

Такие варианты возникают, если меняют только часть водопроводной магистрали, поэтому старые металлические коллекторы соединяют с металлопластиковыми трубами.

Виды соединений:

резьбовой стык хорошо работает, если сечение не превышает 40 мм;
соединение фланцем подходит для больших диаметров.

Муфту с нарезкой выбирают по типу пластиковой трубы: с обжимом, под пайку, прессовку. Сначала удаляют старую муфту с металлической магистрали там, где будет врезка пластикового участка. Отрезают старую трубу, накладывают солидол, делают новую нарезку витков.

Резьбу протирают ветошью, наматывают фум-ленту, покрывают силиконом. Далее накручивают фитинг без применения ключа. Если при проверке появляется течь, переходник можно докрутить.

Разновидности фитингов для металлопластиковых труб

Фитинг — элемент трубопровода для соединения труб в местах поворотов на 45°, 90° и 135°, разветвлений трассы, переходов с одного на другой диаметр. Детали удобно применять в случае необходимости разборки и обратной сборки технологических узлов магистрали. Элементы для соединения коллекторов одинакового сечения, называют прямыми, в ином случае — переходными.

Основные виды фитингов:

углы, отводы изменяют направление водопровода и канализации;
тройники, коллекторы, крестовины служат для ответвления и пересечения отдельных контуров;
муфты прямые и переходные соединяют отрезки труб;
быстроразъемные американки (сгоны) соединяют неподвижные участки с применением накидной гайки;
классические сгоны — для стыковки стационарных труб с помощью резьбы;
ниппели прямые и переходные соединяют трубы, имеющие внутреннюю нарезку витков.

Для герметичного закрытия торцов труб используют пробки, заглушки, колпаки. Штуцеры служат для стыковки пластиковой трубы с гибким элементом магистрали.

Приходилось соединять металлопластиковые трубы?

Нет
16.67%

Однажды
16.67%

Не раз
66.67%

Проголосовало: 6

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

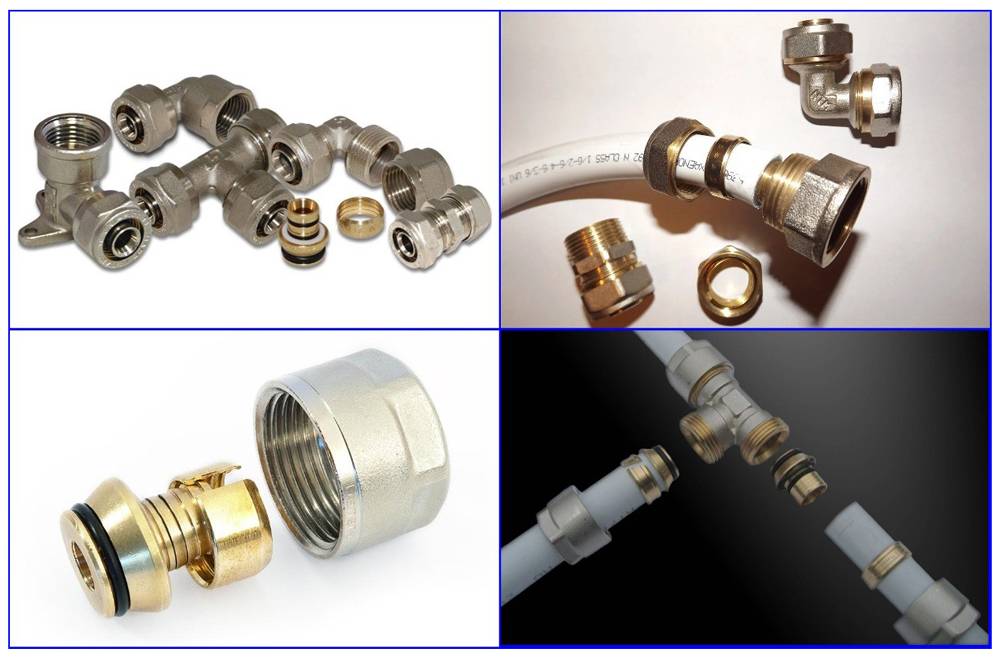

Так выглядят компрессионные фитинги

Ассортимент фитингов широк уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

Гайка и кольцо надеваются на трубу.
Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
Кольцо натягивается тоже до упора на фитинг.

Перед затягивание гайки
Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).
