Обзор различных видов пресс-клещей и областей их применения

Выбор пресс-клещей для наконечников

Комплект пресс-клещей и набор матриц

Приобретая гидравлический ручной пресс, необходимо учитывать:

Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
Тип прессующей головки, которая может быть открытого и закрытого типа. При работе прессом с закрытой головкой, необходимо: предварительно открыть стопор; вытянуть матрицу; поставить провода и наконечник; устройство закрыть. И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.
Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:

До 70 мм².
До 120 мм².
До 300 мм².
До 400 мм².

С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.

В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.

Конструкция и принцип работы пресса

Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.

Основные составляющие ручного пресса для наконечников

На рисунке:

Поз. 1 – ось.
Поз. 2 – головка.
Поз. 3 – полуформы матрицы.
Поз. 4 – винт.
Поз. 5 и 6 – ручки.

При качании рычага, расположенного на корпусе пресса:

Плунжер насоса совершает возвратно-поступательное движение.
В цилиндре создается избыточное давление.
Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
В конструкции установлен двухходовой плунжер.
На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.

Изготовление наконечников

Порядок работы устройства

Инструкция по опрессовке наконечников предлагает:

Выбрать матрицы соответствующего сечения и материала жил. Их примеры на фото.

Набор матриц

Открыть головку пресса и вставить в пазы матрицы.

Подготовка пресса к работе

Поместить наконечник с жилой между матрицами.
Производя качание рычагом, выполнить опрессовку. Операцию проводить, пока не сработает предохранительный клапан.
Нажать на рычаг, соединенный с запорным клапаном, пока поршень не вернется в исходное положение.
В случае блокировки приспособления, его следует разблокировать, нажатием на рычаг для запорного клапана.

Чтобы лучше представить, как работает пресс гидравлический для опрессовки кабельных наконечников, стоит внимательно просмотреть видео.

Способы опрессовки

Известны эффективные методы обжатия провода, для реализации которых потребуется простейший слесарный инструмент, имеющийся в хозяйстве большинства пользователей.

Возможные варианты решения проблемы приводятся ниже:

Использование для запрессовки фирменного кернера (фото ниже).

Лужение и последующая запайка контактного соединения газовой горелкой.
Опрессовка с помощью винта и обжима в тисках.

Рассмотрим каждый из этих подходов более подробно.

Кернер с молотком

Запрессовка посредством кернера – самый простой и быстрый способ решения проблемы, не требующий чрезмерных усилий. Для его реализации потребуются кернер, тиски и обыкновенный молоток.

Прядок опрессовки выглядит следующим образом:

Сначала очищенная от изоляции часть провода вставляется в наконечник.
Затем конструкция кладется на массивную и жесткую подкладку – поверхность наковальни, тисков или широкую плоскость кувалды.

После этого посредством кернера делаются последовательные углубления на одной из сторон гильзы с одновременным ее расплющиванием.
Керны делаются с шагом порядка 2-3 мм, а при ударах стараются не пробить гильзу.
Затем наконечник переворачивается и обрабатывается с обратной стороны.

Дополнительная информация : Количество и глубина сделанных набивок зависят от длины и рабочего диаметра наконечника.

В заключение обработанное место обматывается изолентой.

Соединение пайкой

Этот способ особо интересен тем, кто постоянно занимается припоями и имеет в хозяйстве газовую горелку. И хотя он не подходит под категорию «обжатие» – тем не менее с его помощью проблема решается достаточно быстро.

Для его реализации нужно проделать следующие операции:

Сначала провод и внутренняя часть наконечника тщательно облуживаются, после чего у его лопатки просверливается небольшое отверстие.
Далее зачищенный конец проводника заводится внутрь, а сам наконечник обматывается стеклолентой.
После этого он прогревается пламенем горелки, а в расположенное сверху отверстие заливается оловянный расплав.

При прогреве олово растекается и заполняет пустоты. Намотанная ранее лента из стекловолокна препятствует его вытеканию.

Опрессовка в тисках с помощью винтов

Для решения проблемы с обжатием существует еще один способ. Согласно ему берутся два длинных винта подходящего диаметра, по длине полностью перекрывающих прессуемую часть гильзы (фото ниже).

После сжатия всей этой конструкции в тисках провод надежно спрессовывается по контуру винтов. После этого остается обмотать место соединения изолентой и использовать наконечник по назначению.

Технология

На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь. Вам это будет интересно Особенности проводов для электропроводки

Вам это будет интересно Особенности проводов для электропроводки

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.

Альтернативы опрессовке

Порядок выполнения опрессовки проводов

Опрессовка проводов выполняется в определенном порядке:

Конец проводника обрезается резаком, как можно более точно. В этом случае гильза наденется легко, без замятия отдельных проводков.
Сам провод отмечается на нужную длину и частично оголяется по длине гильзы

Все операции должны выполняться очень осторожно, чтобы не повредить проводки. При повреждение контакт значительно ухудшится и эффект от такого соединения будет существенно снижен. Запрещается скручивать провода перед надеванием их на гильзу, поскольку наиболее качественный обжим происходит при параллельном расположении проводков, что увеличивает их контакт между собой

Скрученные провода пересекаются, придавливаются в местах обжима и деформируются.
Гильза аккуратно надевается на оголенную часть проводника, при этом ее можно немного покрутить.
Остается только вставить гильзу в соответствующий зажим и обжать.

Запрещается скручивать провода перед надеванием их на гильзу, поскольку наиболее качественный обжим происходит при параллельном расположении проводков, что увеличивает их контакт между собой. Скрученные провода пересекаются, придавливаются в местах обжима и деформируются.
Гильза аккуратно надевается на оголенную часть проводника, при этом ее можно немного покрутить.
Остается только вставить гильзу в соответствующий зажим и обжать.

Использование гильзования рекомендуется в электрооборудовании, работающем с большими токами. В некоторых случаях сечение провода не позволяет использовать другой вид соединений. Иногда просто отсутствует свободное место в распределительной коробке, и провода приходится соединять за ее пределами. Все эти проблемы легко решаются путем опрессовки различными типами гильз.

Распространенные ошибки при опрессовке

Разрезание гильз

На первый взгляд, они длинные. Люди, не имеющие необходимых знаний и опыта, считают, что использовать гильзу целиком – расточительство, и нарезают ее на куски. Это приводит к снижению длины участка, на котором происходит скрепление проводников. Результат – страдает механическая прочность контакта, так как работать клещами становится неудобно, да и количество точек прижима уменьшается.

Неправильный выбор диаметра гильзы

Если он больше требуемого, то качественный обжим произвести вряд ли получится. Единственный выход – согнуть кончик провода и потом завести в гильзу. Но такая опрессовка подходит лишь для «медяшки», но прочность соединения становится ниже. Алюминиевый провод легко ломается, поэтому – не вариант.

При меньшем диаметре гильзы люди без опыта пытаются «посадить» в нее кончики проводов, немного их обточив. Этого делать категорически нельзя! Уменьшение сечения на отдельном участке приводит к перегреву и разрушению металла. Кстати, нередко это вызывает и воспламенение. Остается добавить, что прочность контакта также снижается.

Опрессовка пассатижами

Пресс-клещи специально придуманы для этой специфической работы. Обжим плоскогубцами чреват тем, что происходит деформация проводника, причем довольно значительная. Ведь при таком способе соединения силу прижима контролировать невозможно. Последствия уменьшения сечения жилы указаны выше.

Некоторые мастера делают опрессовку именно так, при этом уверяют, что все «в допуске». Но это не означает, что эта методика – правильная. Автор сталкивался с такой ситуацией и задал горе-мастеру вопрос – у себя дома при необходимости сделать опрессовку он тоже будет работать плоскогубцами? Внятного ответа, как и ожидалось, не последовало.

Полезные советы

Не всегда удается подобрать гильзу так, чтобы после помещения в ней кончиков проводников пустот не осталось. Чем больше свободного места, тем выше риск плохого контакта после ее опрессовки. Как поступить? Самый простой выход из положения – нарезать кусочки провода (оголенного) длиной, чуть меньшей, чем у гильзы, и «забить» их в нее. Такое искусственное уплотнение значительно повысит качество опрессовки.
Если соединение проводов делается с целью удлинения линии, то их стык должен располагаться по центру гильзы.

При изолировании места соединения лента (трубка) должна выходить за срезы гильзы не менее чем на 10 мм.
В случае, когда хотя бы один из проводов многожильный, или сращивается их разное количество с обеих сторон, для опрессовки используются не металлические гильзы, а изолированные наконечники (НШВИ).

Получается, что в опрессовке гильзами ничего сложного нет. Главное – правильно подобрать их по размеру. Если читатель учтет приведенные рекомендации, то с такой работой вполне можно справиться самостоятельно. Успехов!

Виды соединений и преимущества опрессовки скруток

Я за время работы электромонтажником в строительной сфере узнал много нового: какие существуют разновидности проводов, как рассчитать сечение жил кабелей в зависимости от нагрузки, как правильно сделать скрутку и другое.

Поэтому, могу поделиться своим опытом с читателями данной статьи. В случае же, если кому-то из бывалых и закаленных в монтажных «боях» электриков что-то не понравиться — я на всеобщее признание не претендую, могу ограничиться ролью советчика новичкам в этом непростом деле.

Различают несколько видов соединений проводов, наиболее часто применяемых среди специалистов:

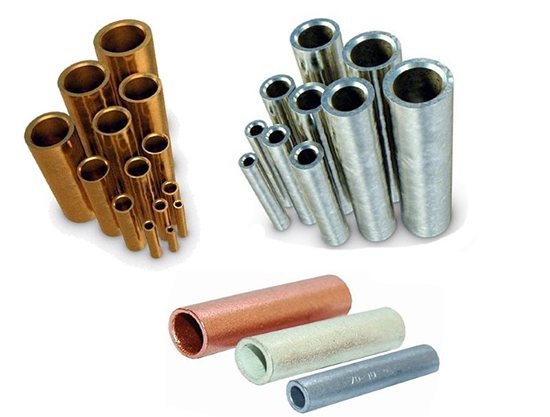

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Плюсы и минусы

Как и любой тип соединения, опрессовка имеет свои положительные и отрицательные стороны. ПРинимая решение о типе соединения, следует опираться на множество факторов, которые делают невозможным применение того или иного способа. Среди преимуществ опрессовки:

Высокая степень надежности соединения. Надежней этого метода только сварка или пайка;
Технологичность процесса. Метод занимает очень малое количество времени и не требует от своего исполнителя каких-либо специальных знаний в электричестве, металлах и так далее;
Отпрессованная гильза не требует к себе никакого внимания и обслуживания на всем протяжении всего срока эксплуатации кабеля;
Не зависит от наличия питания и может выполняться даже в местах, где еще не подано электричество.

Выполнение обжима

Но и недостатков этот способ соединения имеет не мало. Основными являются:

Необходимость иметь при себе специальный инструмент — пресс-клещи или кримпер. Заменить их обычными плоскогубцами не получится;
Необходимость постоянно носить с собой различные гильзы для каждого типа провода или кабеля, различать их;
Большие затраты на исходные материалы в виде металлических трубочек и инструмента;
Громоздкость соединения по сравнению с теми же методами сварки и пайки, где может получится шов, по диаметру равный кабелю в изоляции.

Важно! Сам по себе метод является недостатком, поскольку является несъемным. Нельзя в случае необходимости взять и раскрутить соединение, а потом закрутить его обратно

Различные гильзы для обжима

Что такое опрессовка проводов

Для получения качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

В чем же заключается суть и основные преимущества опрессовки? Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.

Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.

Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
Четырехгубочные. Предназначены для работы только с гильзами.
Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

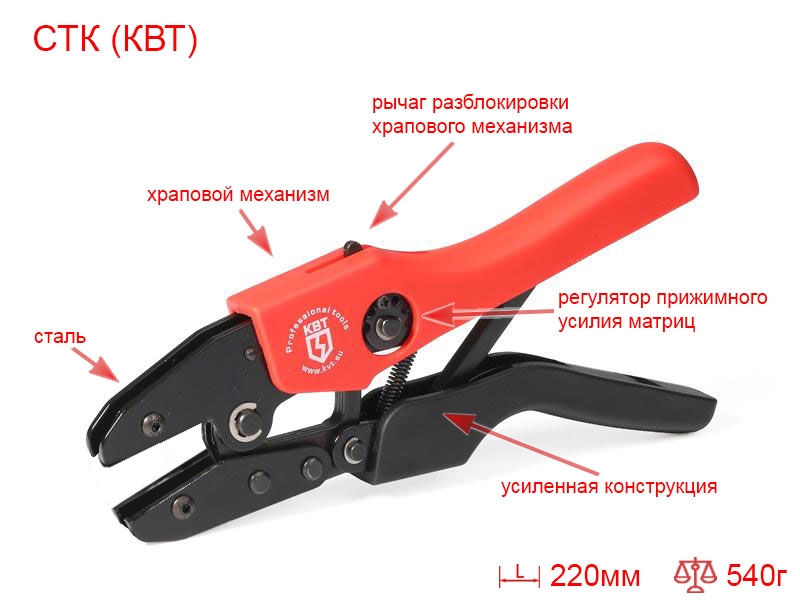

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

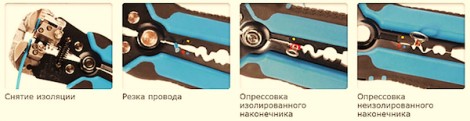

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

для обжима гильз;
для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов

Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.
