Монтаж металлопластиковых труб для водопровода своими руками

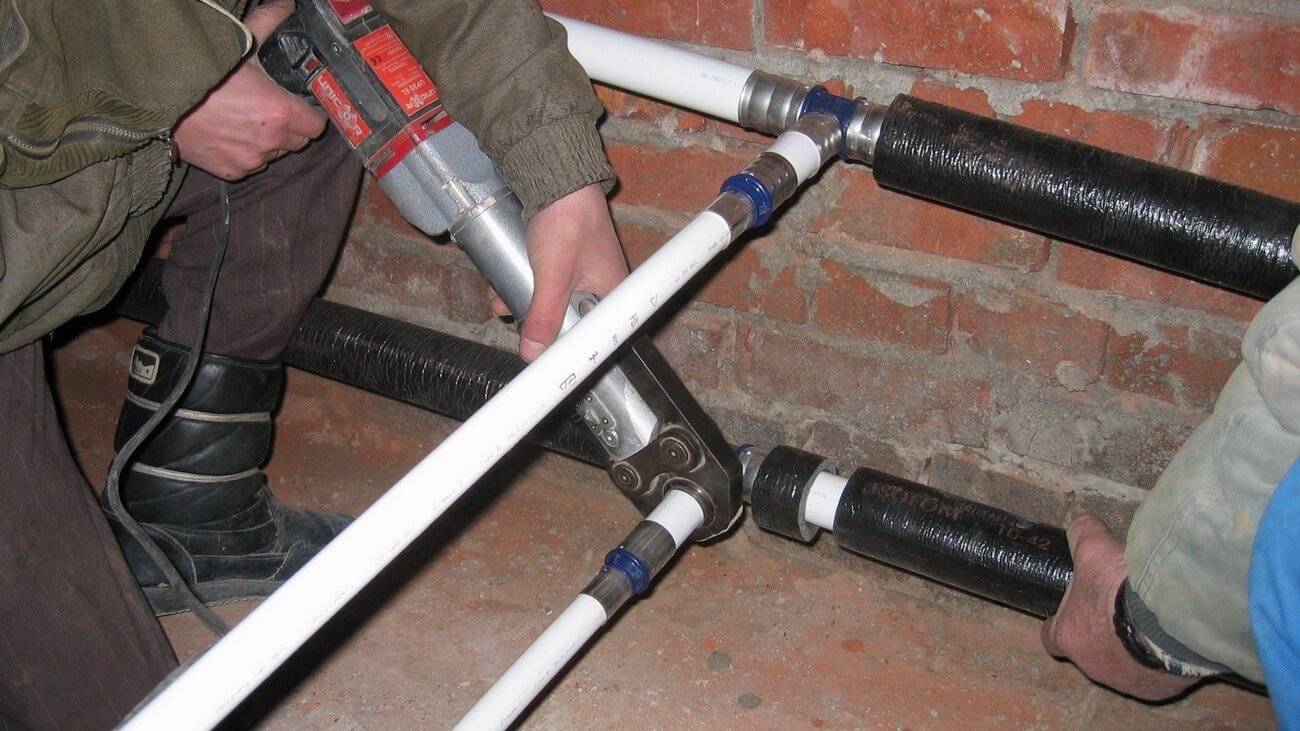

Соединение труб при использовании пресс-фитингов

некачественно запрессованная

• вес. Так как качественные, изготовленные из латуни пресс-фитинги, более тяжелые по сравнению с легкими, которые изготовлены из дешевых и некачественных материалов;
• качество. Некачественная гильза фитинга не обеспечит при обжиме равномерного соединения;
• маркировку. Маркировка должна быть четкой, без пропущенных знаков. Глубокие и выпуклые обозначения — гарантия качества.

Пресс-фитинги имеют как преимущества, так и недостатки при соединении с металлопластиковыми трубами.

К достоинствам пресс-фитингов относится их надежность. С помощью пресс-фитингов происходит качественное соединение труб. Их можно бетонировать и использовать для монтажа системы теплых полов. Еще одно их преимущество — это простой и быстрый монтаж.

Недостаток пресс-фитингов — это необходимость в специальных пресс-клещах. Не добавляет им плюсов и их однократное использование, так как при замене соединения их приходится удалять вместе с трубой.

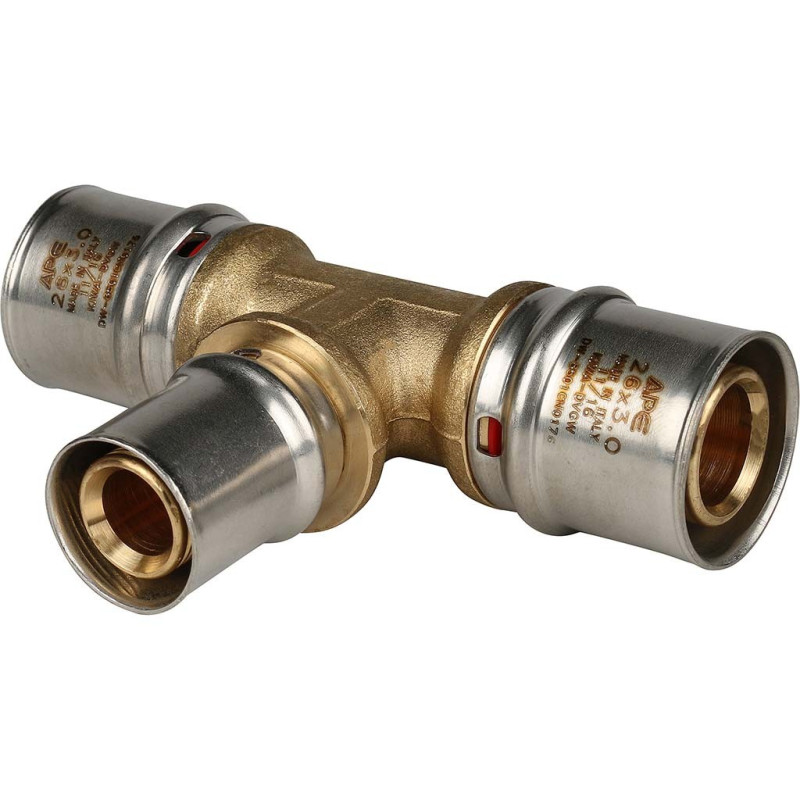

Соединение металлопластиковых изделий с применением пресс-фитингов — один из самых надежных способов.

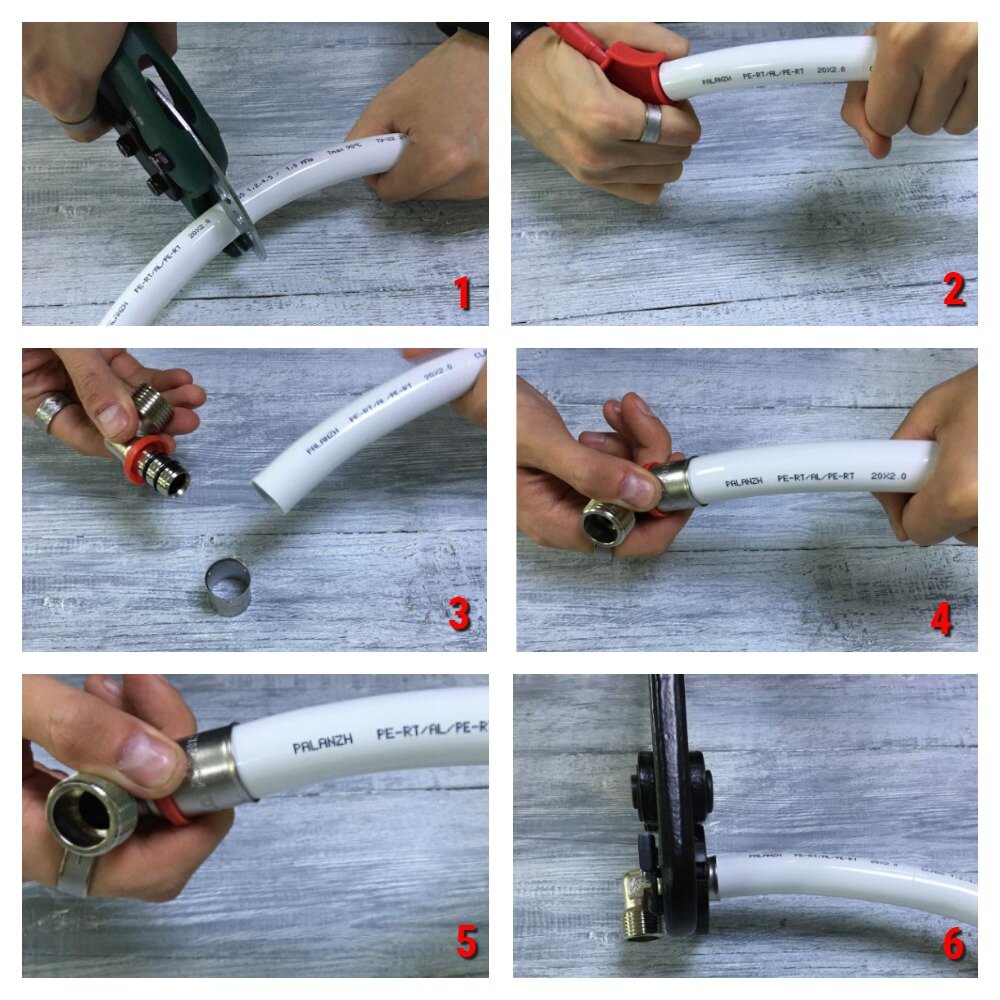

Порядок соединения пресс-фитингами металлопластиковых труб:

1. Специальными ножницами отрезаем требуемой длины трубу.
2. Фаскоснимателем снимаем внутреннюю фаску с трубы.
3. Затем снимаем внешнюю фаску.
4. Калибратором проверяем внутренний диаметр трубы.
5. Снимаем с фитинга гильзу, и проверяем кольца и прокладки фитинга.
6. Затем вставляем обратно гильзу в фитинг.
7. Труба вставляется до упора в фитинг. При качественном заходе ее должно хорошо видно в отверстии гильзы.
8. Гильзу вставляем в фитинг и соединяем до упора рукоятки.

Соединение пресс-фитингами труб из металлопластика снижает затраты монтажа, так как используется деталей и материалов намного меньше, и качество соединения труб надежнее, чем в соединении с компрессионными фитингами.

Проводить замену или ремонт трубопровода металлопластиковыми трубами не очень сложно. Это вполне можно сделать самостоятельно. Устроенный трубопровод из таких труб при необходимости можно демонтировать. Металлопластиковые трубы не нужно окрашивать, они не поддаются коррозии, легкие, электробезопасные, пластичные, долговечные. Несмотря на все преимущества у них есть и некоторые недостатки:

• неустойчивость к промерзанию;
• деформация при воздействии на них высоких температур.

Однако при выборе качественного материала и при правильной установке такой трубопровод прослужит Вам очень долго, не причиняя при этом неприятностей.

С чего начать замену водопровода

Монтаж труб начинается с разметки. Можно набросать на бумаге план квартиры и отметить где будет проходить водопровод. Это позволит точно определиться с количеством материала, фитингов, переходников и тройников. Можно поступить ещё проще: сделать разметку и необходимые расчёты прямо на стенах. Не нужно будет постоянно заглядывать в чертёж, всё будет прямо перед глазами.

Обратите внимание на то, что подводка должна быть двойной: горячая и холодная вода. Затем можно сделать дополнительные отводы только для холодной воды, например: к унитазу или стиральной машине

После того как все замеры сделаны, необходимо подготовить необходимые инструменты. Для металлопластиковых изделий этот набор минимален.

Вам понадобятся:

1. Набор гаечных ключей (включая разводной), перфораторная дрель и плоскогубцы.
2. Приобретите калибратор. Этот инструмент вам понадобится для развальцовки труб.
3. Специальные ножницы. В отличие от металла, пластик довольно легко резать своими руками, даже не нужно прилагать особых усилий.

После этого необходимо перекрыть подачу воды. Если вы проживаете в частном доме, то особых проблем не возникнет, достаточно просто перекрыть входные вентили. В многоквартирных домах придётся перекрывать весь стояк. Поэтому необходимо предварительно предупредить соседей и вызвать сантехника. Кстати, работник ЖЭКа вам понадобится для замены входных вентилей возле квартиры. Если монтаж можно выполнить своими руками, то вентили должен менять только профессионал. Затем в квартире демонтируется старый водопровод и можно приступать к работе.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Мембранные фильтры для воды: виды и принцип действия

Достоинства монтажа металлопластиковых труб для водопровода

Самые популярные материалы – это металлопластиковые трубы. Они имеют как ряд положительных свойств, так и отрицательных.

Рассмотрим, почему этот материал пользуется такой популярностью:

1.Недорогая стоимость. Если сравнивать трубы из пластика+металла со стандартными трубами, изготовленными из стали, то первый вариант будет гораздо дешевле. Причем это не означает, что пострадает качество и сроки эксплуатации.

2.Трубы гибкие, поэтому при монтаже можно придать практически любую форму.

3.Простота установки – это самый весомый аргумент. Материал податливый и пластичный, поэтому с работами может справиться даже новичок.

4.Большой срок эксплуатации. Отдельные производители дают гарантию на свой товар до 30 лет, при грамотной эксплуатации – до 50 лет! А это означает, что если сделать монтаж по все правилам, водопровод прослужит длительный срок. Еще преимущество в том, что даже если придется заменить отдельный участок, это можно сделать в течение часа.

5.Привлекательный внешний вид и возможность спрятать трубы в коробе, проложенном в стене или под полом. Трубы не нужно красить, потому что они не выбиваются из общего вида, они не покрываются конденсатом и не ржавеют.

6.Трубы прочные, выдерживают как высокие температурные нагрузки (в пределах допустимой нормы), так и механические.

7.Если сравнивать этот материал с другими устаревшими материалами, то трубы не тяжелые. Соответственно, при монтаже водопроводных систем работы упрощаются.

8.Как уже было сказано выше, в них не образовывается ржавчина, трубы не подвержены коррозии и на стенках не откладываются солевые накопления.

9.Используются также для отопления. Такая система не завоздушивается, так как материал полностью герметичен.

10.Способны выдержать сильные гидроудары. Перепады воды в системе трубам не страшны, они устойчивы к химическим веществам, при резких скачках температуры в системе, на стенках не образовывается конденсат.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

1. Проточная.
2. Монтаж с нерегулируемым байпасом.
3. Монтаж с вентилями.
4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

1. Сварочного оборудования или паяльника для работы с полипропиленом.
2. Ножниц для нарезки труб.
3. Шейвера для удаления покрытия из алюминия.
4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
5. Деталей для прогревания элементов спайки.

Фотография инструмента	Название
сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм.
Труборез — идеальное устройство для отсечения полипропилена.
Шейвер — предназначен для удаления слоя армировки.
Торцеватель нужен для качественной стыковки трубы
Маркер для разметки труб.
При помощи строительного уровня и карандаша нарисуйте на стене направление труб
Рулетка — один из главных инструментов в стройке.
Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

1. Переходники.
2. Отводы ниппельного типа.
3. Соединяющие муфты.
4. Тройники.
5. Заглушки.
6. Крестовины.
7. Шаровые краны.
8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Как соединить металлопластиковую трубу своими руками. Особенности монтажа

Монтаж системы во многом похож на соединение полипропиленовых или металлических труб, с той разницей, что сварные соединения в этом случае не применяются. Желательно при сборке системы выдерживать геометрию прямых линий, хотя в случае необходимости эти трубы поддаются изгибу. Правильно изогнуть металлопластиковые трубы и не повредить их структуру поможет специальный инструмент – трубогиб.

Все соединения труб металлопластиковых реализуются при помощи фитингов, после этапа подготовительных работ. Подготавливают трубы после тщательного расчета конфигурации будущей водопроводной или отопительной системы, точно определив необходимое количество переходных и связующих элементов – фитингов.

Для того, чтобы правильно соединять трубы из металлопластика, необходим набор инструментов. Для разных типов соединений потребуются именно те, которые лучше всего соответствуют используемым фитингам.

Чтобы решить, как соединять металлопластиковые трубы между собой, необходимо отталкиваться от общего бюджета проекта и целевого назначения системы. Для несложного водопроводного контура применяют простейшие способы: трубы соединяются между собой при помощи самозажимных фитингов. Для системы типа «теплый пол» целесообразно использовать обжимные пресс — муфты.

Для соединения металлопластиковых труб целесообразно применять металлические фитинги

Комплект инструментов монтажника для работы с разными фитингами:

труборез – его используют профессиональные монтажники для обрезки труб до нужной длины. Представляет собой специальный инструмент для обрезки полипропиленовых, полиэтиленовых и металлопластиковых труб

Благодаря широкому режущему лезвию и рычажному узлу передачи усилия от рукоятей инструмента срез получается ровным, это важно для любого способа соединения металлопластиковых труб. Значительно сокращается время монтажа системы своими руками;
пара накидных ключей, с их помощью монтируются зажимные фитинговые соединения для металлопластиковых труб, причем один ключ используется в качестве фиксатора, а вторым удобно работать с зажимной гайкой;
рожковый или разводной ключ будет использован при подключении металлопластикового контура к металлическому трубопроводу

В этом случае соединение реализуется специальными фитингами, дополненными резьбовыми соединениями;
в комплекте инструментов профессионального монтажника обязательно найдется так называемый «калибр» — им можно проверить правильность среза труб различного диаметра, и снять фаску с внутренней поверхности отрезанной трубы. Без этого правильного и надежного соединения для металлопластиковой трубы не добиться;
инструмент под названием «эспандер» способен расширить внутренний диаметр трубы в случае неразъемного соединения;
массивный, но необходимый в работе трубогиб – также непременный атрибут мастера, привыкшего монтировать систему из металлопластиковых труб правильно и быстро;

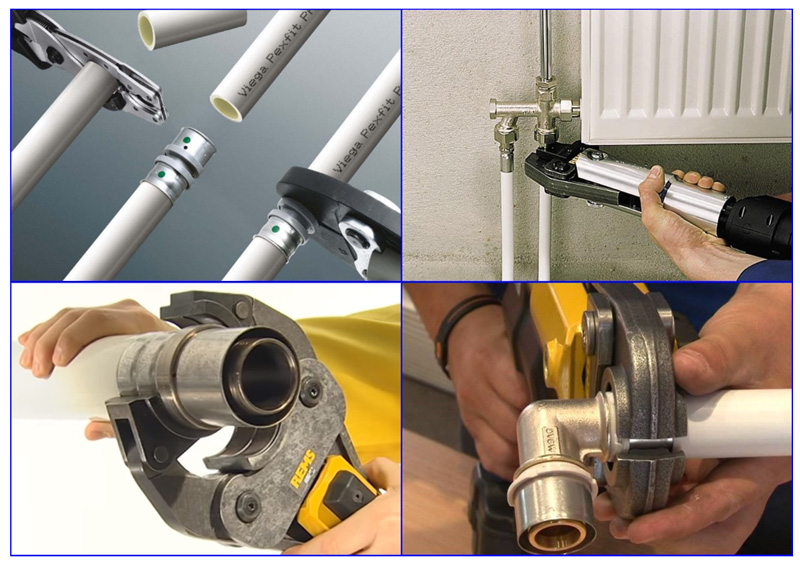

обжимные клещи. Исключительно профессиональный и недешевый инструмент, используется для пресс соединения металлопластиковых труб, а именно — запрессовки обжимных пресс — шайб на фитингах. Различают два вида: ручные и гидравлические клещи. В комплекте поставки присутствует специальный шаблон, для проверки геометрии и качества соединений;
пресс для надвижного фитинга также может быть с ручным или гидравлическим приводом.

Резать трубы нужно специальными ножницами, чтобы срез был ровным и без заусенцев

Инструмент, используемый для монтажа, отличается качеством в зависимости от производителя. Логично, что профессиональный инструмент – это высококачественные компоненты для длительного пользования.

Некоторые мастера заменяют труборез обычной ножовкой по металлу. Но в это случае срез может получиться неровным, что скажется на качестве соединения.

Как соединить металлопластиковые трубы с другими материалами

Соединение металлопластиковых труб с металлическими компонентами выполняют в случае, когда проводится частичная замена водопровода или же металлопластиковая труба подключается к старому стояку из металла. Чтобы выполнить работы по подключению, необходимы обжимной фитинг и калибратор.

Перед тем, как соединить металлопластиковые трубы с металлическими, нужно знать, что если стыкуются изделия разных габаритов, то резьба выбирается в соответствии с размером чугунной (стальной) трубы, а остальные (манжета и шайба) — под габариты металлопластикового трубопровода.

На трубу из металла наматывают паклю, после чего накручивают фитинг. Край откалиброванной трубы надвигают на конус, который уже прикручен к металлу. Затем гайка закручивается рожковым ключом, очень аккуратно. Шайба обеспечивает надежный обжим металлопластиковой трубы.

Способ соединения труб из металлопластика с металлическими посредством металлического фитинга с резьбой

Рассматривая вопрос, как соединить металлопластиковые трубы с полипропиленовыми, отметим, что соединение с полипропиленом производится путем использования специальных резьбовых фитингов. Такой стык бывает нужен в местах крепления около газовых колонок, бойлеров, стиральных машин.

Выбор типа и диаметра труб для отопления

Наиболее распространенный диаметр, какой имеют металлопластиковые трубы в отоплении, составляет от 16 до 32 мм. Однако это касается исключительно централизованного отопления, а если осуществляется монтаж системы «теплый пол», нужен еще меньший диаметр – 8 или 10 мм.

Покупая металлопластиковые трубы для отопления, следует обратить особое внимание на универсальность по отношению к фитингам. Ведь некоторые производители выпускают продукцию, рассчитанную исключительно на фасонные изделия из той же серии

Это может стать неприятным сюрпризом и серьезно усложнить монтаж.

Металлопластиковые трубы для отопления с фитингом

В зависимости от состава пластика, который был использован для производства трубопровода, металлопластиковые трубы для отопления могут иметь внешний слой:

• Полиэтиленовый;
• Полиэтилен термостойкий;
• Сшитый полиэтилен;
• Полипропилен.

На состав материала указывает специальная маркировка, нанесенная на внешней стороне продукции.

Как сделать переход со стальной трубы на полипропилен

Рано или поздно каждый из нас сталкивается с ремонтом систем канализации, водопровода и отопления. В большинстве случаев замена труб производится частично, тогда участки старых металлических конструкций заменяются современным синтетическим материалом

При этом важно, чтобы соблюдалось соответствие диаметров полипропиленовых и стальных труб, благодаря чему трубопровод сохранит первоначальные характеристики. Как это сделать, расскажет данная статья

Стыковка разнородных материалов

Соединение пластмассовых и металлических труб происходит по следующим причинам.

1. В новом строительстве участвуют разные организации. Одни подводят теплотрассы, другие прокладывают канализацию, третьи – водопровод и т.д. При этом необязательно, что все монтируемые трубопроводы состоят из одинакового материала.
2. Плановая замена бытовых коммуникаций. Производится она, когда старые металлические конструкции заменяются новыми. Чтобы не выселять жильцов и не ставить дом на капитальный ремонт, проще произвести локальное соединение стальных элементов с полипропиленовыми.
3. Текущий ремонт. Потребность в нем возникает по причине поломки старых сетей. Сегодня вряд ли кто-то бросится в поиски новых чугунных труб, ведь их проще заменить пластиковыми.
4. Индивидуальный ремонт. Иногда владелец жилья по собственной инициативе делает переход со стальной соседской трубы на полипропилен в собственную квартиру.

На заметку! Выбор полимерных труб не всегда считается оправданным, ведь если они пролегают под проезжей частью или проходимым участком, то при постоянном давлении мягкий материал быстро придет в негодность.

Виды соединений

Независимо от материала, из которого изготовлены пластиковые трубопроводы, соединение с металлическими участками выполняется следующими способами.

• Резьбовым соединением. В данном случае элементы с диаметром не более 40 мм соединяются с помощью специальных фитингов. С одной стороны на них находится резьба, которая предназначается для стыковки с металлическими деталями. С другой стороны муфта имеет гладкую поверхность, которой она сваривается с полимером.
• Фланцевым способом. Так совмещаются крупногабаритные конструкции большого диаметра. С помощью фланцев, которые выпускаются разных размеров, можно без особых сложностей собирать и разбирать соединения.

Остановимся на каждом из способов, как соединить стальную трубу с полипропиленовой, подробно.

Резьбовые фитинги

Фитинги помогают изменить направление трубы, сделать поворот или обойти сложный участок сети. Делается работа в такой последовательности:

1. Открутите муфту на месте существующего стыка, если его нет, то разрежьте стальную трубу в нужном месте. Во втором случае придется нарезать резьбу специальным инструментом.
2. Очистите резьбу и покройте ее герметиком в один-два слоя.
3. Накрутите фитинг, причем, делайте это без инструментов ручным способом.
4. Приварите пластиковый участок трубопровода к гладкой стороне фитинга.

Применение фланцев

Замена стальных труб на полипропиленовые трубы осуществляется также с помощью фланцев. В результате получается разъемный стык, благодаря которому обеспечивается доступ до нужного участка магистрали. Соединительные элементы в данном случае могут быть:

• свободными с опорой на прямой бурт;
• свободными с опорой на конусный бурт;
• клиновым соединением.

Пластик с металлом обычно стыкуется свободными фланцами с опорой на прямой бурт. Чтобы избежать проблем на будущее, нужно воспользоваться таблицей соответствия диаметров стальных и полипропиленовых труб.

Обратите внимание! Перед началом работ обязательно проверьте детали, нет ли на них заусениц, иначе пострадает пластиковый участок стыка. Дальше действуйте в таком порядке:. Дальше действуйте в таком порядке:

Дальше действуйте в таком порядке:

1. Сделайте ровный аккуратный срез на месте будущего стыка.
2. Наденьте на конец трубы фланец.
3. Укрепите конструкцию резиновой прокладкой так, чтобы она заходила на срез не более 8-10 мм.
4. Наденьте фланец на прокладку, после чего надежно закрепите конструкцию с другим фланцем с помощью болтов.

Важно! Болты затягивайте равномерно и не слишком туго, чтобы они не повредились и стык со временем не потек. Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!

Успехов!

Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!

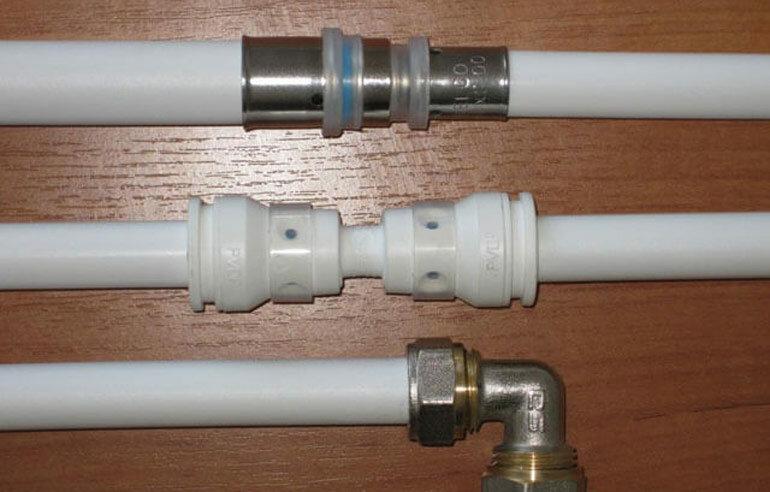

Способы соединения элементов трубопровода: компрессионный и прессовый

Металлопластиковые трубы для отопления можно легко установить своими руками, ведь их не нужно паять или сваривать. Монтаж осуществляется с применением латунных фитингов, которые заранее подбираются под диаметр трубопровода. В зависимости от типа используемых фасонных элементов, различают два основных способа соединения металлопластика:

• Компрессионный;
• Прессовый.

Металлопластиковая труба с фитингами

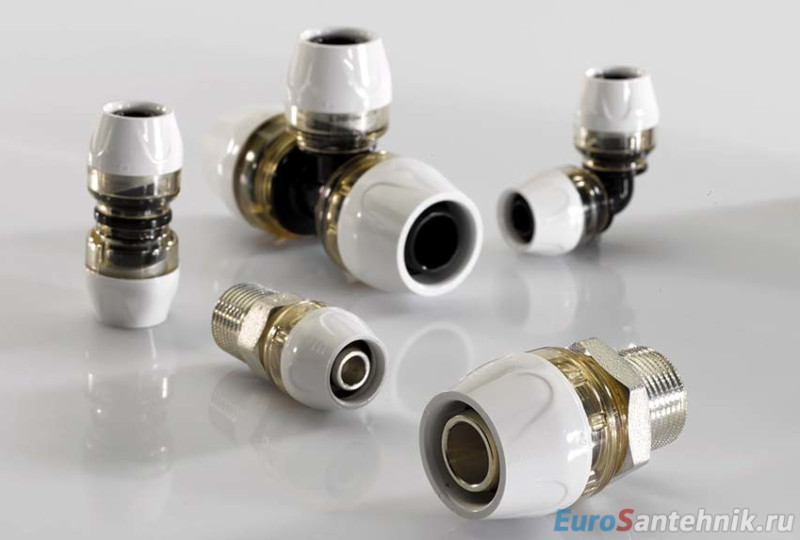

Компрессионные фитинги позволяются максимально упростить монтаж. Система отопления устанавливается своими руками и без использования дорогостоящего инструмента. Однако такой тип соединения нельзя выполнять под бетонной стяжкой, ведь он требует постоянного наблюдения. В случае ослабления герметичности гайку фитинга придется подкрутить, а значит, должен быть постоянный доступ к узлам.

Прессовые соединения являются более надежными и герметичными. Однако для установки необходим специальный инструмент, какой выполняет обжим фитингов с трубопроводом. Таким приспособлением стали пресс клещи, что продаются с набором сменных насадок, имеющих различный диаметр.

Также к недостаткам пресс соединений иногда относят их неразъемность, т.е. невозможность повторного использования при демонтаже.

Технология установки металлопластиковых труб для водопровода

Монтаж труб из металлопластика выполняется при помощи компрессионных, прессующихся пуш-фитингов. Давайте узнаем последовательность работ и в чем отличия.

Установка металлопластиковых труб при помощи компрессионного фитинга:

1.При закручивании гайки таким способом, соединения получают за счет давления. Специальные инструменты не нужны. Чтобы выполнить соединение двух элементов, понадобятся 2 гаечных ключа: одним нужно затянуть гайку, а второй ключ в это время должен оказывать сопротивление.

2.При разводке монтаж производят к прибору потребления от коллектора, чтобы минимизировать лишние соединения.

3.Для герметичности и поддержания соединений, иногда возникает необходимость в протяжке. Чтобы этого избежать, необходимо пойти другим путем.

Установка металлопластиковых труб при помощи пушфитинга не требует дополнительных затрат на приобретение инструмента. В отдельный элемент пуш-фитинг нужно вставить до упора трубу, посмотреть в смотровое отверстие, чтобы она была вставлена до упора. После того, как вся магистраль будет выстроена, необходимо продвинуть клин фитинга и зажать, чтобы не допустить протечки. Такой способ считается самым легким и быстрым, потому что нет разъемов, не нужны специальные приспособления. Есть и недостатки: это высокая стоимость фитингов, после монтажа системы нужно выдержать паузу минимум 3 часа.

Установка металлопластиковых труб при помощи пресс фитинга:Такие фитинги более прочный и долговечный материал. Согласно информации, предоставленной поставщиками материалов для монтажа систем водопровода, срок эксплуатации составляет порядка 50 лет. Требования: давление до 10 бар. Разводку таким способом выполнить гораздо легче и проще.

1.Но чтобы справиться с работами, понадобится специальное пресс-устройство. Машинка бывает ручной или гидравлической.

2.Как правильно выполнить работы по монтажу: отрезать ножницами отрезок трубы (угол – прямой), снять фаску специнструментом или разверткой, чтобы выполнить подгонку трубы для последующих работ.

3.Затем на торец отрезка надеть нержавеющую гильзу, вставить фасонную часть до упора в трубу, выполнить захват при помощи пресс-зажима (любым удобным способом: ручным или гидравликой).

4.Рукоятки пресса нужно свести до упора.

Теперь вы знаете способы монтажа труб и сможете применить полученные знания на практике. А мы рекомендуем посмотреть видеосоветы о том, каким способом выполнить монтаж металлопластиковых труб своими руками:

Виды соединений при монтаже МП труб

Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.

Компрессионные фитинги

Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра.  Порядок работы для самостоятельного монтажа труб:

1. Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
2. Обрезать трубу по намеченным линиям.
3. Надеть гайку и кольцо соединительной детали.
4. Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
5. Соединить фитингом элементы трубы.
6. Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.

Соединение пресс-фитингами

Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:

1. Откалибровать край трубы после обрезки снятием фаски.
2. Плотно обжать муфтой обработанные края трубы.
3. Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
4. Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.

Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.

Цанговые соединения

Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:

1. Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
2. Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
3. Надеть гайку с кольцом поверх трубы.
4. Далее труба надевается на штуцер для МП труб.
5. Затянуть гайку ключом.

Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.

Пуш соединения

Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.

Блиц-советы

1. Работы по проведению монтажных работ можно провести самостоятельно, главное не торопиться, и если требуется произвести какое-либо действие впервые, например, сгибание, то лучше сначала потренироваться на каком-нибудь ненужном отрезке материала.
2. Все работы необходимо проводить только при отключённой подаче воды от стояка.
3. Не бойтесь использовать при проведении ремонтных работ современные материалы. Пластик, который используется в строительных материалах, если не нагревать выше определённых температур, не выделяет вредных веществ. Конечно, это справедливо только в отношении сертифицированной продукции, приобретённой в специализированных торговых точках.
