Пресс из домкрата своими руками: чертежи, как сделать, видео

Тип нагрузки

Операции прессования осуществляются по двух основным схемам – прилагая давление, либо ударную нагрузку. Ударный вариант отличается высокой экономичностью: благодаря возникающей волне упругости, структура металла обретает текучесть и легче поддаётся нужной деформации. Специалисты индивидуального производства и домашние мастера широко используют ударное прессование для холодной ковки.

Прессы этого типа достаточно компактны при высокой производительности: имея площадь основания 1 квадратный метр и массу 1 т, ударно-инерционный пресс в состоянии развить усилие 1000 тс.

Однако оборудование для ударного прессования требует в эксплуатации предельного внимания, поскольку при использовании данной технологии нередки аварии и травмы разной степени тяжести.

Вследствие этого для использования в мини-мастерской предлагается собрать гидравлический пресс своими руками из домкрата, обеспечивающего плавное давление.

Как сделать пресс из домкрата своими руками?

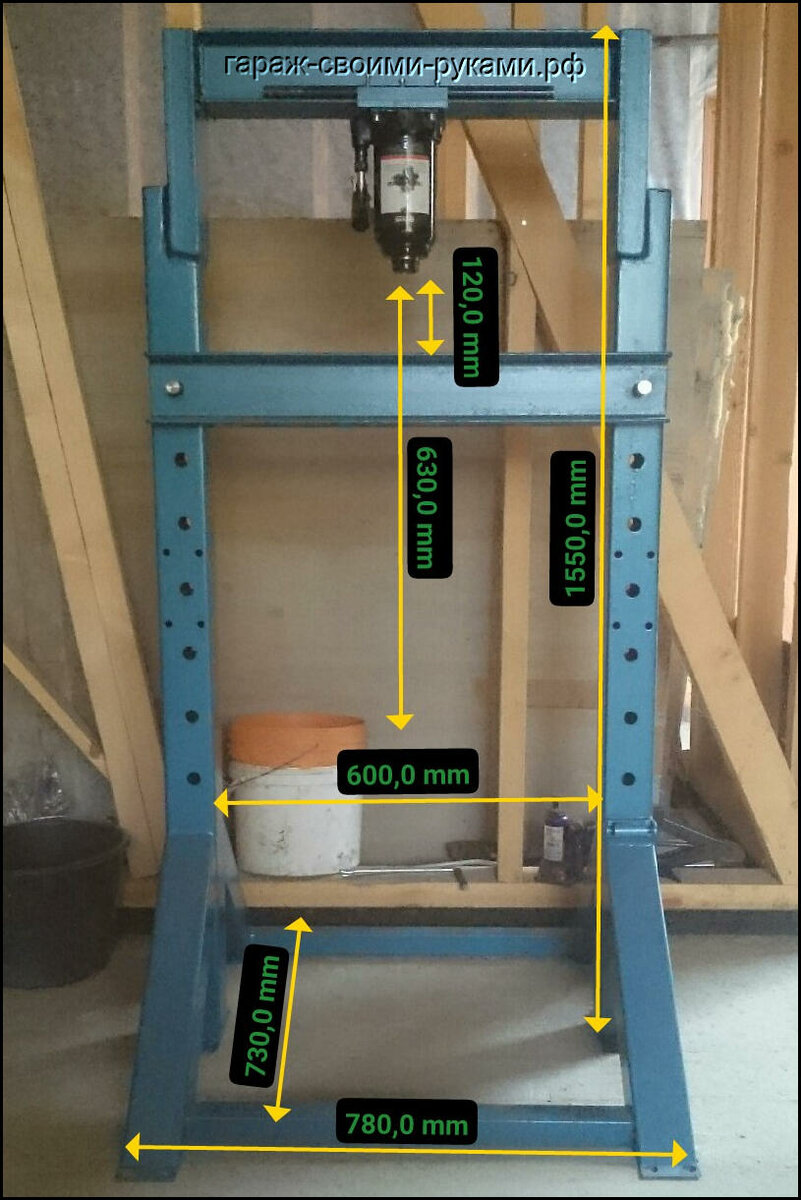

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Шаг	Описание
Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху),2 (крепежные элементы),3 (домкрат до 20 т),4 (пружинный механизм),5 (подвижная конструкция),6 (стопор),7 (приспособление для регулировки),8 (поперечная конструкция),9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах

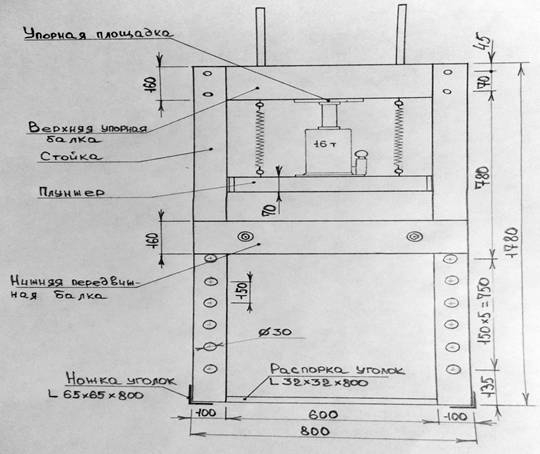

Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

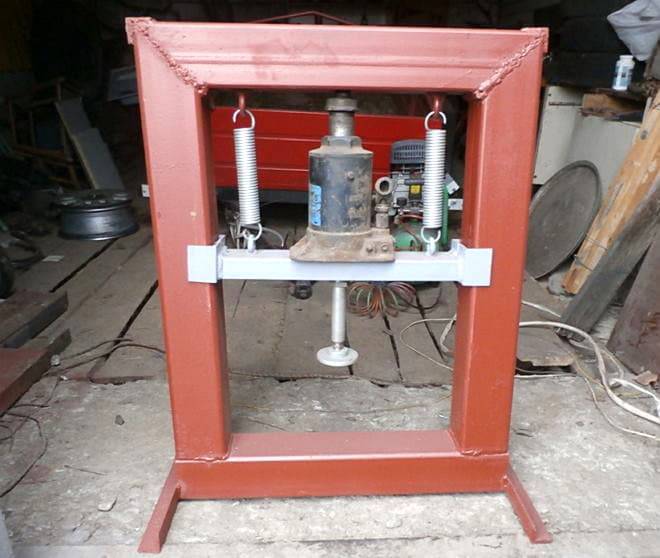

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Совет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.

Какой делать?

Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.

В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.

Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс можно сделать по одной из след. рамных конструктивных схем (см. рис.):

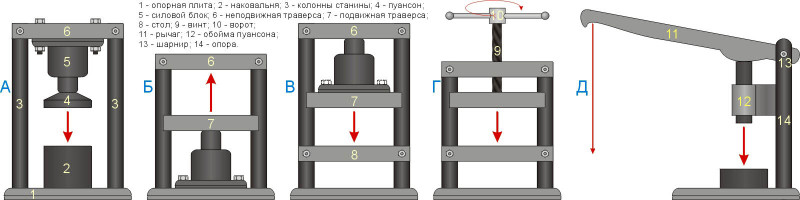

Основные конструктивные схемы самодельных прессов

Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.

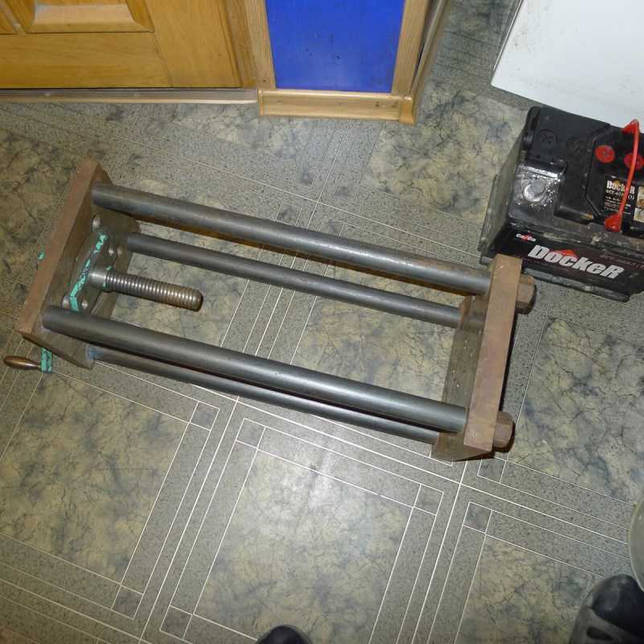

Винтовой пресс с ручным приводом (поз. Г) позволяет создавать усилие максимум до 1,5-2,5 тс. В работе с металлом применяется, когда такого достаточно, в след. случаях (см. также видео):

Когда достаточно усилия прессовки менее указанных значений:

Видео: винтовой пресс 2/2

В качестве небольшого или мини-пресса для мелких не очень ответственных работ:

Как съемник:

Только ли гидравлика?

Самодельный пресс из домкрата может быть не только гидравлическим. Многие легковушки при продаже комплектуются ромбическим винтовым домкратом. Усилие он дает не более 2-2,5 тс, но дешев («новый, хороший» можно приобрести за 1300 руб.). Небольшое усилие не только недостаток: рама пресса с винтовым домкратом может быть сделана из деревянного бруса от 150х150, и к нему же возможно приспособить в качестве привода электродрель, см. рис.:

Самодельный механический пресс с электроприводом из винтового ромбического домкрата

Если максимум, что вам нужно – гнуть прутья до 8-10 мм, такого пресса на это хватит. И любопытный факт: автору статьи лет 10 тому назад довелось случайно познакомиться с деятелем, который, работая по 3-4 часа по первым 2-3 дням недели, зарабатывал 20-25 тыс. руб. в мес. В то время сумма немалая. Каким образом? Скупал за половину закупочной цены металлолома пустые металлические банки, плющил и сдавал уже по нормальной цене. Банок-то больше всего приносили пивных, они алюминиевые, а он дорогой. Жаловался, правда, что работа грязная – основной объем сырья притаскивали бомжи.

Прессовка и вибрации

Вибрации тянущегося при прессовке металла – бич большой промышленности, и прессы-гиганты, вроде того что еще из СССР поставил НКМЗ французскому «Форжалю», из-за этого представляют собой сложнейшие агрегаты

Но ИП и любителям тоже стоит обратить самое серьезное внимание на виброустойчивость пресса. Задир на каленом валу или шейке полуоси – неисправимый брак

Руководство по сборке пресса

Процедура сборки гидравлического пресса состоит из четырёх основных этапов, которых следует придерживаться. На каждом этапе работы нужно сверяться с чертежом.

Чертеж переносного пресса.

Рекомендации по сборке:

Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом. Дрелью проделываются необходимые отверстия.

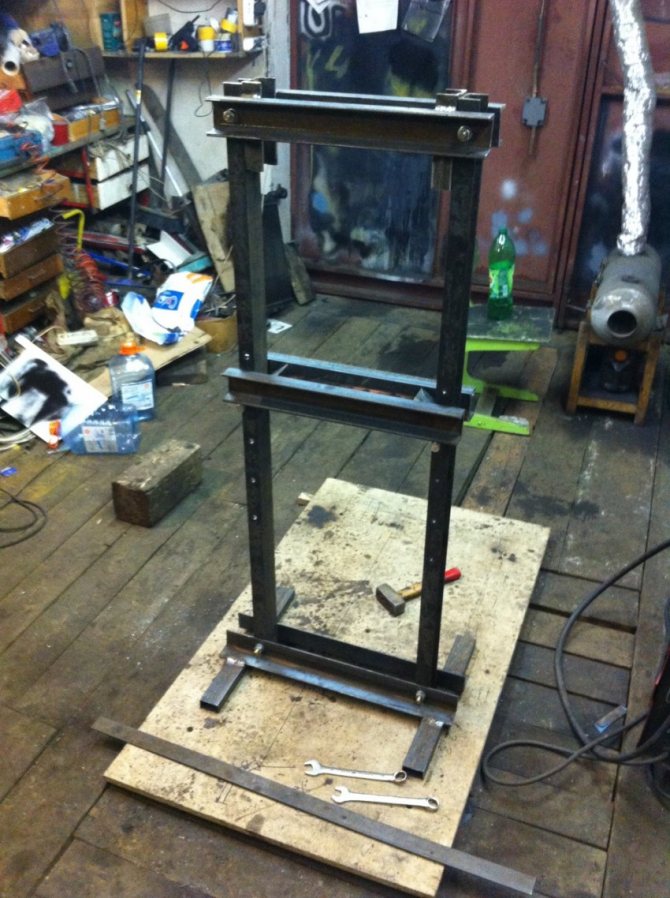

Сварка рамы. По углам рамы привариваются укрепляющие ребра. «П»-образная рама закрепляется болтами к основанию и получается станина.
Создаётся рабочий стол из металлического листа толщиной 10 мм. Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам.
Фиксация оттягивающих пружин. Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол.
Самодельный пресс для гаража готов. Остается выполнить шлифовку и покраску для придания товарного вида.

Маслопресс своими руками из мясорубки. Принцип действия

После того как деревянный пресс для отжима масла (или металлический) собран и оснащен сменными насадками, можно начинать использовать его по прямому назначению. Чтобы отжать масло при помощи такого агрегата (например, из семян подсолнечника), необходимо выполнить следующие действия:

В загрузочный ковш устройства засыпают сырье.
Валки, поверхность которых покрыта полотном-теркой, приводят во вращение посредством рукоятки.
За счет вращения валков сырье затягивается в зазор между ними, где и происходит освобождение от кожуры (обдирка).
После обдирки ядра подсолнечника и шелуха, от которой они освобождены, оказываются в нижнем ковше.
Смесь, состоящая из ядер подсолнечника и шелухи, провеивается.
Валки с полотном-теркой меняются на валки с гладкой поверхностью, при помощи которых будет выполняться отжим растительного масла.
Очищенные ядра семечек помещаются в верхний ковш и поступают на вальцовку.
Уменьшить величину зазора между валками, что необходимо для того, чтобы проходящие между ними ядра семечек сжимались с требуемым усилием, позволяет специальный рычаг ручного пресса, который переводится во второе положение.
Результатом выполнения вальцовки является кашицеобразная масса, которую необходимо подвергнуть прессованию, чтобы выделить из нее растительное масло.

Деревянный гидравлический маслопресс ручного типа для выжимки масла из семян и орехов

Поскольку ручной пресс для отжима не в состоянии обеспечить высокого давления, оказываемого на используемое сырье, процент выхода масла ниже, чем при применении специализированного оборудования. Если же использовать в качестве привода такого оборудования электродвигатель или задействовать гидравлический пресс, то можно исправить такой недостаток.

Ручной пресс для отжима масла отличается и рядом достоинств. Приведем наиболее значимые из них.

Благодаря простоте конструкции такой пресс можно изготовить своими руками.
Готовый продукт имеет отличные вкусовые качества и высокую пищевую ценность.

Ручной шнековый пресс для домашнего отжима масла

Дома или в небольшом производственном цеху можно использовать как деревянный, так и шнековый пресс для получения растительного масла, которые отличаются высокой эффективностью. Следует иметь в виду: если не изготавливать такие устройства для отжима масла самостоятельно, а приобретать готовые модели, то деревянный пресс на основе гидравлического механизма обойдется значительно дороже, чем пресс шнековый. Если же взять такой агрегат для организации небольшого бизнеса по производству и продаже экологически чистого растительного масла, то окупится он достаточно быстро. Еще быстрее окупится такое оборудование, если использовать его для производства не только подсолнечного, но и оливкового или даже кедрового масла.

Виды прессов для макулатуры и картона, изготовление своими руками

Вывоз, переработка и утилизация отходов с 1 по 5 класс опасности

Работаем со всеми регионами России. Действующая лицензия. Полный комплект закрывающих документов. Индивидуальный подход к клиенту и гибкая ценовая политика.

С помощью данной формы вы можете оставить заявку на оказание услуг, запросить коммерческое предложение или получить бесплатную консультацию наших специалистов.

Работа любого предприятия невозможна без образования отходов. Это может быть, например, упаковка из картона или ненужные документы. Низкий объем плотности бумажных изделий требует больших площадей для хранения. Пресс для макулатуры создает уплотнение бумаги в десятки раз, что обеспечивает экономию места в складских помещениях. К тому же прессованную бумагу удобно транспортировать. Если на предприятии периодически скапливается макулатура, есть смысл приобрести или изготовить пресс для отходов макулатуры.

Особенности применения
Классификация по типу привода
Гидравлические
Механические
Гидромеханические
Классификация по способу загрузки
Горизонтальные
Вертикальные
По месту использования
Стационарные
Мобильные
Делаем своими руками гидравлический пресс
Инструменты и оборудование
Изготовление и эксплуатация
Механический пресс своими руками
Инструменты и оборудование
Изготовление и использование

Нюансы изготовления мини-устройства для прессования

Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.

Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.

Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

размеры;
масса оборудования;
ход поршня;
наличие в конструкции пресса манометра;
характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать

Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

Вариант пресса с нижним расположением домкрата

Маслопресс своими руками из домкрата чертежи. Маслопресс холодного отжима своими руками

Бизнес-идея по производству подсолнечного масла основывается, на маслобойне. С позиции инвестиций среди профессионалов идея не утратила свою популярность, является по-прежнему востребованной и прибыльной.

Однако для многих вопрос дохода в данной сфере достаточно спорный, что зря. Давайте детально разберемся, дабы не полагаться на мнения большинства, а основывать собственные выводы на конкретных цифрах и фактах.

В данном бизнесе одним маслом сыт не будешь.

Прибыли от его реализации с трудом хватает, чтобы выйти на уровень себестоимости.

Но нельзя забывать о дополнительных продуктах, полученных от маслобойни, которые приносят существенную чистую прибыль.

Оборудование для производства растительного масла

Производство растительного масла в домашних условиях ограничено финансовыми средствами. Данный вид бизнеса привлекателен своей гибкостью быстрого развития.

Можно начинать с минимальной комплектации производственного цеха, а потом расширять дополнительным оборудованием для производства побочных продуктов. Таким образом, расширяется ассортимент, а прибыль растет в прогрессии.

Полноценный цех по производству растительного масла должен быть БЕЗОТХОДНЫМ!

Минимальная комплектация линии состоит из следующего оборудования:

Мини маслопресс. Мощность такого маслопресса составляет 2 кв. в час, 220 В. Производительность = 13 литров в час. Вес пресса 45 кг. Стоимость в среднем 800 долларов.
Фильтр пищевой. Масло необходимо очищать с помощью специального фильтра, мощность которого составляет 0,5 кв. в час. Производительность = 5 литров в час. Вес фильтра 100 кг. Стоимость 1100-1300 долларов.

По большому счету, этих двух составляющих уже вполне достаточно, чтобы производить и реализовывать 2 продукта: хорошее подсолнечное масло и шрот.

Кстати шрот из масличных культур широко используется для кормления животных и птиц в сельском хозяйстве. Поэтому он продается значительно быстрее, чем основной продукт.

Кроме того его значительно больше на выходе из переработанного сырья – 65%.

Но если вы планируете зарабатывать больше, тогда стоит задуматься о расширении производства.

Дополнительное технологическое оборудование производства растительных масел позволяет нам получать сразу несколько продуктов с одной маслобойни:

Подсолнечное масло сырое.
Подсолнечное масло жареное.
Масло техническое олифа.
Круги макухи.
Шрот.
Биоуголь из фуза.
Брикеты биотоплевные из лузги.

Маслобойня даже в домашних условиях может производить 7 видов продукции при наличии необходимого оборудования

Стоит обратить внимание и на другие преимущества бизнеса

Хранение растительного масла на производстве не требует особых условий.

Сухое помещение, защищенное от солнечных лучей, с температурой воздуха в пределах от +5 до +15 градусов, может сохранять нерафинированные продукты на протяжении 5-ти месяцев.

Можно использовать разное сырье для производства растительных масел. Например, семена: подсолнуха, сои, льна, тыквы и многих других масличных культур.

Данное преимуществ так же положительно влияет на расширения ассортимента и увеличение продаж.

Можно перепрофилировать бизнес под другие товары без модернизации линии.

Технология производства растительных масел методом прессования

Технологическая схема производства:

Технологическая линия по производству масла растительного укомплектовывается:

Сепаратор для грубой и тонкой очистки зерна и семян.
Шелушильная машина для семечек и других семян масличных культур.
Маслопресс экструдер двухшнековый с нагревательными элементами мятки до +50C (для быстрого старта).
Фильтра для очистки растительных масел от фуза (пищевой).
Пресс для отжима фуза (фузодавка).
Пресс для формирования кругов макухи.

Проведем простейший учебный практикум по технологии производства растительных масел.

Безотходное производство методом холодного прессования при отжиме, происходит в несколько последовательных этапов:

Грубая очистка семян масличных культур (сырья). От грубых примесей которые могут повредить технологическое оборудование (камни, проволока и т.п.).
Тонкая очистка сырья. От мелких премисей, которые могут повлиять на качество продукции (пыль, семена сорняков и т.п.).
Шелушение оболочки семян. Данный процесс выполняется непосредственно перед холодным прессованием. В безотходном производстве растительного масла лузга на биотопливо, а ядра на масло и макуху. Оболочка семян масличных культур может удаляться на различному по типу оборудованию в различный способ: обтирание оболочки об специально рифленую поверхность; раскалывание оболочки ударом; сжатие под давлением.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Применение и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

штамповка и выгибание разного рода предметов;
ковка деталей из металла;
выдавливание стальных профилей;
пакетирование деревянных, пластиковых и металлических изделий.

Применения в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Устройство

Конструкция состоит из следующих элементов:

замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
подвижной поперечины, на которой закреплен корпус домкрата;
пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Нюансы изготовления мини-устройства для прессования

Назначение гидравлического пресса

Заводской гидравлический пресс

Этот тип настольного и стационарного оборудования предназначен для обработки стальных элементов методом прессования. Для этого в конструкции предусмотрен блок для создания давления и опорная рама, на которых закрепляются все компоненты. Заводские установки имеют большие габариты. Для работы по дому достаточно будет сделать небольшой гидравлический пресс.

Область применения этого типа инструмента довольно обширна. В промышленных масштабах с его помощью выполняют изготовление сложных деталей. При этом обеспечивается высокая степень точности производства. Для выполнения обработки небольших заготовок чаще всего применяются самодельные модели пресса. В качестве основного компонента у них используется домкрат, но есть и альтернативные варианты.

Возможные области применения:

выпрессовка подшипников ступицы. Это актуально для небольших и средних автомастерских;
гнутье метизов различной формы. Правильно изготовленное своими руками оборудование позволяет сделать изделия с достаточно большой точностью;
создание давления для склеивания двух различных материалов;
установка заклепок в конструкцию большой толщиной.

На практике гидравлический пресс, сделанный своими руками, имеет много больше сфер применения.
