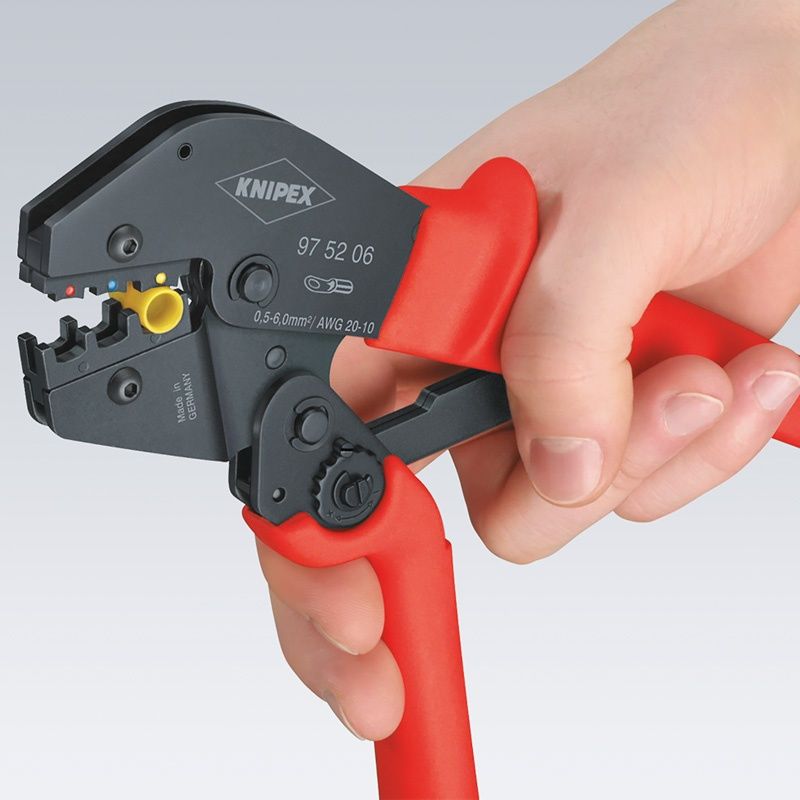

Клещи для обжима наконечников проводов: виды инструмента и способы применения

Выбор пресс-клещей для наконечников

Комплект пресс-клещей и набор матриц

Приобретая гидравлический ручной пресс, необходимо учитывать:

Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
Тип прессующей головки, которая может быть открытого и закрытого типа. При работе прессом с закрытой головкой, необходимо: предварительно открыть стопор; вытянуть матрицу; поставить провода и наконечник; устройство закрыть. И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.
Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:

До 70 мм².
До 120 мм².
До 300 мм².
До 400 мм².

С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.

В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.

Конструкция и принцип работы пресса

Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.

Основные составляющие ручного пресса для наконечников

На рисунке:

Поз. 1 – ось.
Поз. 2 – головка.
Поз. 3 – полуформы матрицы.
Поз. 4 – винт.
Поз. 5 и 6 – ручки.

При качании рычага, расположенного на корпусе пресса:

Плунжер насоса совершает возвратно-поступательное движение.
В цилиндре создается избыточное давление.
Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
В конструкции установлен двухходовой плунжер.
На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.

Изготовление наконечников

Порядок работы устройства

Инструкция по опрессовке наконечников предлагает:

Выбрать матрицы соответствующего сечения и материала жил. Их примеры на фото.

Набор матриц

Открыть головку пресса и вставить в пазы матрицы.

Подготовка пресса к работе

Поместить наконечник с жилой между матрицами.
Производя качание рычагом, выполнить опрессовку. Операцию проводить, пока не сработает предохранительный клапан.
Нажать на рычаг, соединенный с запорным клапаном, пока поршень не вернется в исходное положение.
В случае блокировки приспособления, его следует разблокировать, нажатием на рычаг для запорного клапана.

Чтобы лучше представить, как работает пресс гидравлический для опрессовки кабельных наконечников, стоит внимательно просмотреть видео.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
для коммутации многожильных проводников;
при необходимости соединения проводов большого сечения.

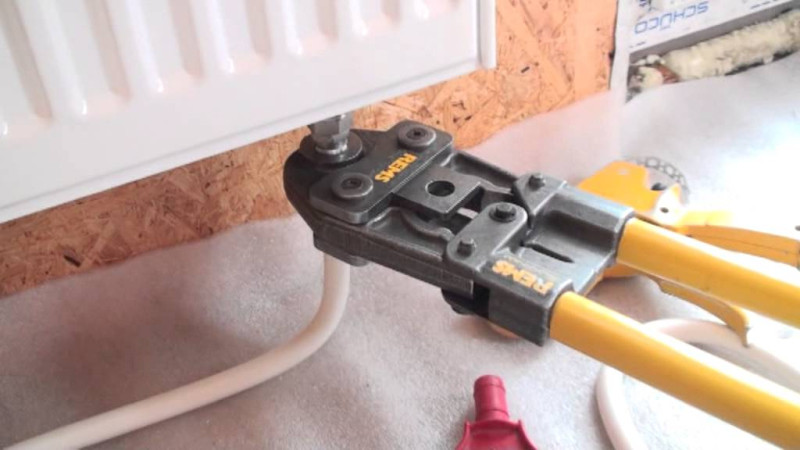

Пресс-клещи для труб из металлопластика

Виды пресс-клещей

Большинство известных брендов, которые выпускают ПВХ-трубы и пресс-фитинги, разрабатывают кроме унифицированных пресс-клещей для труб из металлопластика еще и специализированный пресс-инструмент.

Однако, специализированный пресс для труб ПВХ разовому потребителю вряд ли необходим. Рассмотреть подробнее можно разве что ручной пресс для металлопластиковых труб унифицированный. Тем не менее, пригодится он также, вероятно, лишь пару раз, и этого должно хватить для самостоятельного выполнения монтажа водопроводных труб.

Кроме ручных, бывают еще и гидравлические профессиональные пресс-клещи для металлопластиковых труб, а также пресс-машины электромеханического типа, имеющие огромное количество зажимов, и другие виды инструментов. Так как этот инструмент считается профессиональным, он годится для массовой работы, а для бытовых целей его покупка не рациональна.

Критерии выбора пресс-клещей

Ручные пресс-клещи для труб ПВХ не требуют особых специальных навыков при использовании, так как в конструктивно чрезвычайно просты. Чтобы управиться с инструментом, достаточно обладать минимальным опытом проведения домашнего ремонта.

Если планируется приобрести пресс инструмент ручной для металлопластиковых труб, потребуется определить максимальный диаметр труб, которые планируется монтировать.

Обжатие пресс-фитинга

Ручные пресс-клещи укомплектованы вкладышами, благодаря чему возможно проведение опрессовки труб ПВХ меньшего диаметра, чем указанный в паспорте пресса максимальный диаметр.

Выбирая модель инструмента – пресс или ножницы для резки металлопластиковых труб, необходимо обращать внимание на наличие встроенных систем контроля и оптимизации:

OPS – система, улучшающая результаты приложенных работником усилий с помощью фиксаторов ступенчатого типа;
APS – система, которая распределяет приложенное усилие в зависимости от размера рабочего фитинга;
APC – автоматическое контролирование прессования фитинга (это значит, что пресс не раскроется, если обжим произведен не до конца).

Правила использования пресс-клещей

Перед использованием такого инструмента, как пресс либо ножницы для металлопластиковых труб, обязательно следует прочитать руководство по эксплуатации.

Как соединить трубы с использованием клещей и пресс-фитингов:

С торца отрезанной трубы снимают внутреннюю фаску. Для выправления овальности в трубу вставляется калибр, чтобы при резке не испортилась форма трубы.
Обжимную муфту надевают на трубу.
Штуцер с надетыми на него уплотнительными резиновыми кольцами вставляют в откалиброванную трубу. В места контакта торца алюминиевой трубы с соединительной деталью из металла во избежание электрокоррозии устанавливают диэлектрическую прокладку.
Схема монтажа пресс-фитинга на трубу
Чтобы обжать стальную муфту, применяют стандартные инструменты для металлопластиковых труб – такие как пресс-клещи с набором вкладышей, размеры которых соответствуют диаметрам имеющихся труб. Когда обжим завершен, в результате должны быть получены две кольцевые равномерные полосы, а металл при этом должен быть изогнут дугообразно. Рабочее давление жидкости, транспортирующейся в местах соединения, допускается не более 10 бар.

На пресс-фитингах соединения считаются более надежными, чем при использовании компрессионных. Применяются они, как правило, для заделываемых в стены и полы скрытых коммуникаций. Это могут быть, например, водяные теплые полы, где трубы замоноличивают прямо в стяжку. Но для обжима муфт необходимо применять специальные инструменты, и это немного сдерживает домашних мастеров, которым не хочется приобретать недешевый инструмент ради одного использования.

В некоторых магазинах сантехники имеется такая услуга для покупателей, как обжим труб фитингами, если точно известна длина труб. В других можно за небольшую плату взять напрокат инструмент для опрессовки металлопластиковых труб. Особых навыков для такой работы не потребуется.

Приобрести прессовочный инструмент без ущерба для домашнего бюджета можно, скооперировавшись на покупку с другими знакомыми мастерами. В этом случае пользоваться ими сможет по надобности каждый.

Клещи для обжима наконечников проводов: как выбирать

Начинать выбор следует с четкого определения задач. Именно исходя из них необходимо подбирать размеры и функционал пресс-клещей. Если предстоят неоднократная обжимка, зачистка контактов и обрезка проводов, стоит приобрести универсальный вариант инструмента.
Для опрессовки и соединения кабелей с большим сечением удобнее пользоваться гидравлическим механизмом.
Немаловажными критериями являются цена и производитель инструмента. Проверенные бренды всегда надежнее

Небольшая стоимость скорее всего будет показателем недолговечности использования.
При покупке обязательно стоит проверить пресс-клещи для опрессовки наконечников на наличие дефектов и оценить качество сборки: при помощи визуального осмотра выявить возможные вмятины и сколы, проверить правильность линий соприкосновения лезвий, положение ручек.
Обязательно нужно обратить внимание на форму ручек. Наличие выемок для захвата способствует более надежному удерживанию инструмента.
Рекомендуется подержать клещи в руках

Возможные неудобства, связанные с формой и весом, обязательно проявятся.

Среди обширного ассортимента кримперов, представленных на рынке сегодня, каждый легко подберет инструмент по своему профилю

Способы опрессовки

Опрессовка кабельных наконечников заключается в обжатии зачищенного кабеля или провода в специальной матрице, с помощью ручных или механических инструментов.

Последовательность опрессовки кабеля

Это может выполняться:

Сплошным обжатием. Это наиболее надежный способ для создания прочного контакта при соединении проводов. Под давлением, которое создает гидравлический пресс для кабельных наконечников, обжимается сразу вся контактируемая поверхность.
Комбинированным. В таком случае, эффект обжатия усиливается дополнительным вдавливанием пуансона, имеющего рабочую часть в виде зуба.
Вдавливанием.

Способы опрессовки кабеля

На схеме:

а — местное вдавливание.
б — сплошное опрессование.
в – комбинированная обжимка.

Помимо этого:

Алюминиевые провода обжимаются трубчатыми или кольцевыми наконечниками, что зависит от толщины жилы.

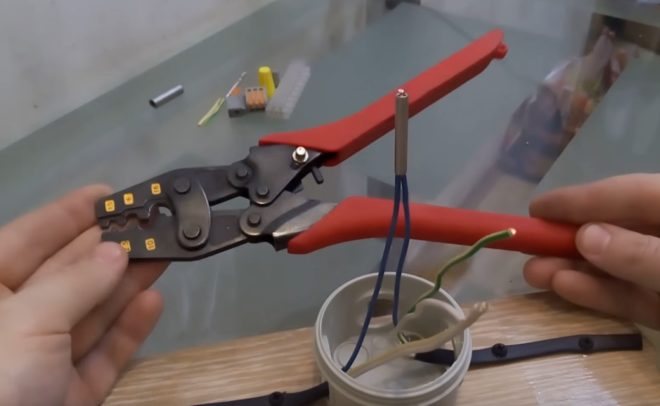

Соединение проводов

Специальные гильзы используются для медных проводов.

Наконечники для медных проводов

Для многожильных проводов применяются пистоны.

Когда нужно делать опрессовки проводов

Чаще всего такой способ соединения проводов используется, когда нельзя применить любой другой. Например, для сварки необходимо электричество, протекающее по жилам кабеля, иначе сварочный аппарат не подключишь.

Различные способы соединения

Когда выполняется работа с небольшим объединением в маленькой коробке, использовать зажимы типа «орех» или клеммы неудобно. Так же, как и с паяльником лезть на потолок. Именно в таких ситуациях и спасает простая и надежная обжимка проводов гильзой.

Наиболее востребована опрессовка в тех случаях, когда:

Есть необходимость объединить кабеля и шнуры в цепях с большой нагрузкой электрического тока;
Требуется коммутация проводников, состоящих из большого количества жилок;
Соединить нужно провода достаточно большого сечения жил.

Гидравлический кримпер

Обжим клемм кабеля

Говоря про пресс клещи, следует упомянуть про инструмент, используемый для опрессовки наконечников проводов (кримпер). Он может снабжаться комплектом, в который входит кабелерез и стриппер (используется для снятия изоляции с медных или алюминиевых проводов).

Гексагональные электромонтажные клещи ПКГу-50

Выпускается несколько видов инструментов для опрессовки кабельных наконечников (коннекторов), наиболее распространенные из них:

ручные клещи, например: скотчлок, ПКм-240, ПКв-70, ПКВк-6, ПКГ-50, ПКИ,ХД-16, ХС-06, ДГ-1, МД-568 и т.д.;
универсальные (ПКу-120, ПКИу-10);
гидравлические ( ПРг-70);
помповые гидравлические (ПГПО-60).

Каждые из них рассчитаны для установки разъемов из различных материалов на кабель определенного сечения, обеспечивая максимальное контактное соединение. Инструмент может иметь настройку, регулирующее усилие опрессовки, это позволяет свести к минимуму неудачные операции.

Соединение металлопластиковых труб с помощью пресс-клещей

В ходе монтажа труб из ПВХ применяют специальные соединительные элементы – фитинги. Собой они представляют крепежные элементы или узловые разветвления – заглушки, переходники, тройники, крестовины. Они также подразделяются на компрессионные и прессовые. Для монтажа первых потребуется лишь стандартный гаечный ключ, а вторые монтируются посредством обжимных клещей. С их помощью опрессовка производится качественно и быстро, а результатом станет надежное и неразборное соединение, почти что полностью исключающее разрыв на линии коммутации. Таким образом, с помощью опрессованных фитингов можно получить полноценный неразборный комплекс. В то же время, если в процессе монтажа будут допущены ошибки, то в дальнейшем частично их исправить не удастся, а придется вырезать изготовленный фрагмент и вставлять новый узел коммуникации. Стоит также отметить, что стоимость пресс-деталей довольно-таки высока, поэтому ремонт коммуникаций с их помощью не сильно-то и распространен.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

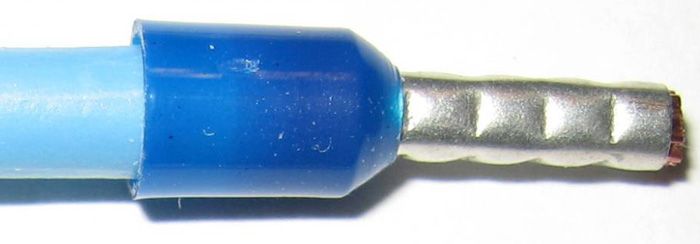

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Выбор пресс-клещей для наконечников

Комплект пресс-клещей и набор матриц

Приобретая гидравлический ручной пресс, необходимо учитывать:

Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
Тип прессующей головки, которая может быть открытого и закрытого типа. При работе прессом с закрытой головкой, необходимо: предварительно открыть стопор; вытянуть матрицу; поставить провода и наконечник; устройство закрыть. И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.
Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:

До 70 мм².
До 120 мм².
До 300 мм².
До 400 мм².

Конструкция и принцип работы пресса

Основные составляющие ручного пресса для наконечников

На рисунке:

Поз. 1 – ось.
Поз. 2 – головка.
Поз. 3 – полуформы матрицы.
Поз. 4 – винт.
Поз. 5 и 6 – ручки.

При качании рычага, расположенного на корпусе пресса:

Плунжер насоса совершает возвратно-поступательное движение.
В цилиндре создается избыточное давление.
Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
В конструкции установлен двухходовой плунжер.
На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.

Изготовление наконечников

Порядок работы устройства

Инструкция по опрессовке наконечников предлагает:

Выбрать матрицы соответствующего сечения и материала жил. Их примеры на фото.

Набор матриц

Открыть головку пресса и вставить в пазы матрицы.

Подготовка пресса к работе

Поместить наконечник с жилой между матрицами.
Производя качание рычагом, выполнить опрессовку. Операцию проводить, пока не сработает предохранительный клапан.
Нажать на рычаг, соединенный с запорным клапаном, пока поршень не вернется в исходное положение.
В случае блокировки приспособления, его следует разблокировать, нажатием на рычаг для запорного клапана.

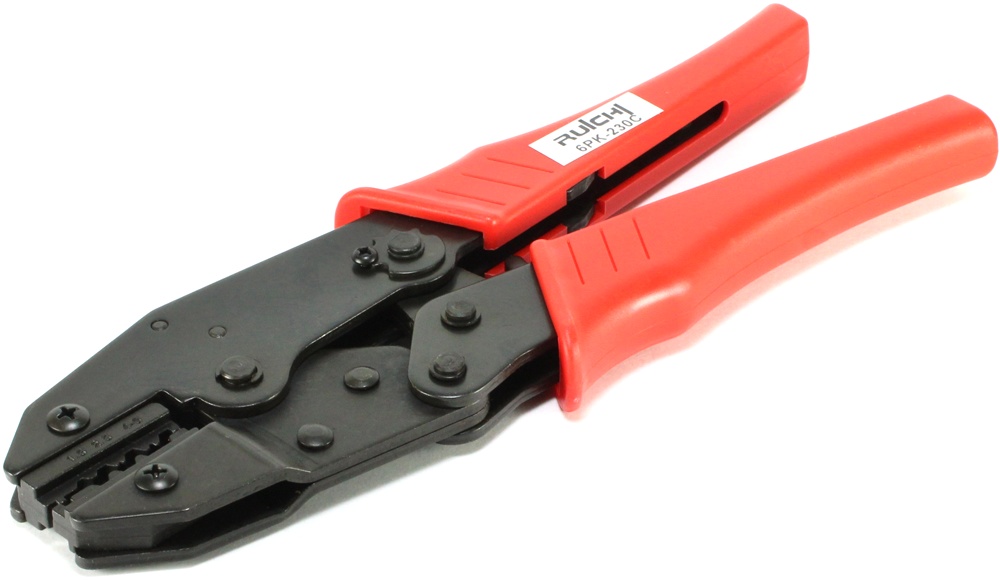

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Как выбрать

Выбор разумно вести, заранее отыскав ГОСТ нужного вида кабельных наконечников. Например, для медно-алюминиевых ТАМ будет ГОСТ 9581. Дальнейшее понятно из изложенного выше:

по таблицам стандарта отыскивается нужный типоразмер кабельного наконечника (соответствующий сечению жилы);
затем расшифровывается маркировка (параметры изделия очевидны для неискушенного пользователя).

Инструмент настраивается согласно документации (руководство по эксплуатации) производителя. ГОСТ 25346 (Единая система допусков и посадок) неспособен ответить на вопрос, как пользоваться монтажным приспособлением.

Разумно заранее оценить фронт работ, клещи для опрессовки разного размера. Следует выбирать (исходя из цены) наиболее выгодный вариант. Может оказаться, некоторые кабельные наконечники удобно опрессовать, другие монтировать пайкой (было оговорено: сварка по состоянию на сегодня используется редко).

Избегайте покупать у случайного продавца электрику мощных сетей. Если речь о частном доме, где токи невелики, ничего страшного, можно сэкономить. В остальных случаях скупость может привести к возникновению пожара. Нет уверенности, что получится отличить томпак от бронзы, меди, латуни, требования нормативных актов неясны, повремените рисковать.

Клещи для обжима наконечников: профессиональный и бытовой инструмент

Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.

Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов

Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.

По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:

механические (ручные);
автоматические (приводятся в действие посредством электроприводов).

Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.

Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.

Клещи для обжима наконечников бывают механическими и автоматическими

Общая информация

По мере того как человек создавал новые виды техники, появлялись и новые типы соединения кабелей различного назначения, мощности и проводимости. Для того чтобы осуществить подключение техники в соответствии с действующими требованиями и нормативами, необходимо особым образом подготовить контакты ведущих жил. Для этого нужно правильно обжать их наконечники. Именно для этого и были созданы специальные клещи для обжима.

Это один из незаменимых инструментов, который обязательно имеется в арсенале многих радиолюбителей, автомехаников и электриков. С помощью таких клещей можно выполнять опрессовку контактов не только обычных кабелей, но и специфических коннекторов для нестандартных разъемов. Несмотря на то, что за последние годы ассортимент инструментов для проведения электротехнических работ заметно расширился, клещи для опрессовки наконечников всё ещё остаются одними из самых востребованных инструментов для выполнения подобной операции. Этому в немалой степени способствует низкая себестоимость их производства, доступность и высокая эффективность.

Такие клещи имеют довольно простую конструкцию, благодаря которой можно, даже не обладая специальными электротехническими знаниями, выполнить опрессовку наконечников. Подобный пресс является весьма надежным устройством, с помощью которого можно довольно качественно выполнить обжим кабелей. Это гарантирует крепкую связь между всеми проводниками и непосредственно соединительной конструкцией.

На сегодняшний день в продаже представлено достаточно большое количество моделей обжимного инструмента, которые могут отличаться не только функциональными возможностями, но и стоимостью. Последняя может зависеть от нескольких факторов:

производителя пресса;
типа конструкции;
качества и материала конечной продукции.

Как правильно делать опрессовку проводов и кабелей

Перед тем, как приступить к обжатию, необходимо прочитать инструкцию по выполнению всех работ с соблюдением техники безопасности:

Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.

Обжатый провод

Подготовка элементов трубы к обжиму клещами

Приведенная ниже последовательность обязательна для соблюдения и необходима для любого вида клещей:

С помощью рулетки отмеряют необходимую длину нужного трубного материала и делают карандашом отметку там, где предполагается обрезка;
Ножницами по металлу обрезают элемент с нужной длинной, при этом край среза должен быть максимально четким и ровным, а сам срез должен быть был сделан ровно под прямым углом;
В случае, когда для обрезки используется гильотинный инструмент, то его нижний край следует держать строго параллельно относительно поверхности трубы, но все же немного вдавливая резак в материал;
После осуществления обрезки торцевые края должны быть обработаны с помощью калибратора. Он скорректирует и сравнят форму самого среза и снимет фаску изнутри;
После чего с фитинга убирают гильзу для обжима и одевают на край трубы, а штуцер вставляется прямо во внутрь среза;
Затем торцевые элементы должны быть прижать очень плотно к друг дружке, при этом область стыка обязательно изолируется с помощью уплотнительной прокладки. Благодаря ей, материал надежно защищается от коррозии, а всей системе в целом обеспечивается общая герметичность;
Проконтролировать размещение трубы в гильзе возможно с помощью округлого выреза в зоне с краю.

Только после завершения всех вышеописанных 7 шагов можно начинать операцию по обжиму.

Инструменты и материалы

Для работы понадобятся ручные (или механические) пресс-клещи. Они обжимают гильзу с проводниками сечением до 120 мм2. Для жил большего сечения потребуется пресс, который приводится в действие за счёт гидравлического привода.

Есть клещи с матрицами на разное сечение и с регулировкой пуансонов. Очень удобный инструмент в том плане, что не надо постоянно переустанавливать его на другие размеры, просто винт пуансона либо матрица поворачивается на нужное сечение.

При работе с алюминиевыми проводами потребуется специальная кварцево-вазелиновая паста, которая удаляет на жилах окисную плёнку и препятствует её появлению вновь.

Медным проводникам подобная обработка не нужна, но всё-таки для снижения трения желательно их смазать обычным техническим вазелином. Во время деформации жилы могут повреждаться, а смазка минимизирует этот риск.

Основные типы наконечников под опрессовку

Существуют разные типы наконечников для применения с проводами разных модификаций и сечения. Рассмотрим самые популярные из них:

медные наконечники. Используются для работы с медными проводами. Они делаются из цельнотянутых трубок. С одной стороны располагается прижимная часть, а с другой стороны трубчатое отверстие для провода. Наконечники этого типа применяются для установки электроприборов, подключения вводно-распределительных устройств и для заземления;

Изделия из меди

алюминиевые. Для жил из алюминия применяются наконечники из такого же материала. С одного конца находится контактная лопатка с отверстием, а другой трубчатое отверстие. Жилы соединяются с наконечником методом опрессовки специальным инструментом. Предварительно изделие смазывают кварцевазелиновой смазкой, что защищает от окисления;

алюмо-медные. В распределительных устройствах могут применяться медные шины, для которых подходят алюмо-медные наконечники. В них посадочная трубка выполнена из алюминия, а контактная лопатка из меди. Изделия выполняются методом фрикционной диффузии или способом газодинамического напыления. При этом напыление из меди покрывает изделие сверху, что позволяет обеспечить стойкий контакт;

болтовые. Эти наконечники крепятся при помощи зажимного болта. В этом случае опрессовка не нужна, так как болт является частью наконечника. Затяжка выполняется гаечным ключом.

Правила работы с пресс-клещами

Сам по себе процесс опрессовки достаточно прост и интуитивно понятен. Кабель устанавливается внутрь наконечника и губок одного из соединяемых элементов, потом он зажимается матрицей клещей, рукоятки плотно сжимаются, образуя качественный и надежный контакт. Однако, первоначальная практика может быть далека от идеального результата. Неплотно сжатые или не вовремя разжатые клещи могут явить визуально корректный результат, который, с течением времени, может просто развалиться, лишив сделанное соединение какого-либо контакта.

Не выдерживание клеммных форм

Главной причиной тому могут стать неверные настройки для совмещения/сдавливания обоих губок матрицы. Форма и прилагаемые к данному процессу усилия должны подбираться в зависимости используемых от наконечников и спрессовываемых кабелей. Поэтому, перед началом всего процесса, у электромонтажника рядом должны находиться разные инструменты, чтобы оперативно производить замеры под разные провода и наконечники. В то же время, качество выполненных работ будет зависеть от материала (из которого изготовлена гильза), от толщины втулки и от наконечника. Уплотненные клеммы обжимать очень просто, ибо они могут выдерживать форму лучше, чем при использовании изделий из более мягких материалов.

Скручивание многопроволочных жил перед обжимкой

Электромонтеры с большим стажем (и особенно «старой закалки»), часто выполнявшие скрутку проводов и их пайку, могут это делать даже и перед опрессовкой. Однако, подобное действие категорически запрещено производить перед обжимкой многопроволочных наконечников. Все дело в том, что перекрестив два кабеля со множеством жил и сжав их плоскогубцами, провода подвергнуться неконтролируемой деформации, вполне возможно, что они окажутся вообще перебитыми и, следовательно, в токоведущей жиле электросвязи не будет. А в отсутствии скрутки провода будут располагаться параллельно, а в случае деформации — пустоты заполняться жилами и передавливания не произойдет.

Советы по обращению с технической жидкостью

Смотреть галерею

В самой операции обновления воды и масла в гидравлическом оборудовании нет ничего сложного, однако есть хитрости, которые помогут сэкономить на этом расходнике. Например, эксплуатационные характеристики масла в виде термостойкости, адгезии и вязкости дольше сохранятся, если на всем периоде хранения и непосредственного использования жидкость предохранять от попадания мелкой пыли, сора и грязи. Также рекомендуется защищать состав от прямых солнечных лучей и попадания воздуха.

О потере рабочих свойств будет свидетельствовать потемнение жидкости, образование в составе шлаков и органических кислот. Опять же, сохранение эксплуатационных качеств имеет значение в первую очередь для самого гидравлического пресса, поверхностей его конструкции, которые имеют прямой контакт с техническим маслом и водяным наполнителем.

Если же масло засорилось, то не стоит торопиться с полной заменой. Можно выполнить его очистку при помощи специальных фильтров. В слесарных мастерских и на производствах для этих целей применяют мембранные устройства из перфорированной жести. Проволочные и матерчатые прослойки фильтра также позволят избавиться от мелких загрязнений.
