Токарный станок 16А20Ф3

Станок 16А20Ф предназначен для токарной обработки наружных (диаметром до 400 мм) и внутренних поверхностей деталей (длиной до 1000 мм) со ступенчатым и криволинейным профилем в осевом сечении в замкнутом полуавтоматическом цикле.

Токарный станок 16А20Ф3 сконструирован на базе токарно-винторезного станка 16К20Ф3, поэтому компоновка, составные части и движения у этих станков одинаковы. Во многом унифицирована конструкция станков.

Устройство ЧПУ станка (станок может оснащаться различными типами систем ЧПУ: разомкнутыми, замкнутыми, СNС) обеспечивает движение формообразования (число одновременно управляемых координат равно двум), изменение значений подач, переключение частот вращения шпинделя, индексацию резцовой головки и нарезание резьбы по программе.

Станки могут выпускаться с различными устройствами ЧПУ (УЧПУ), в исполнении для встраивания в гибкие производственные модули (ГПМ), а также в специальном и специализированном исполнении при оснащении наладками по согласованию с заказчиком.

Станки 16А20Ф3 могут комплектоваться съемными инструментальными головками с 6, 8 и 12 — позиционными резцедержателями с горизонтальной осью поворота.

Особенности конструкции:

• высокопрочная станина , выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
• привод главного движения , включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
• высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой
• надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм

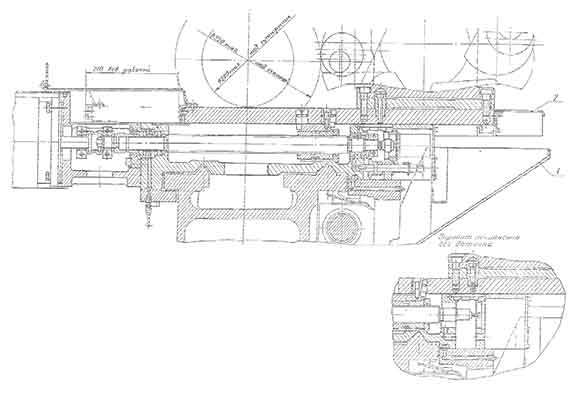

Механизм главного движения станка

На станке установлена шпиндельная бабка 16А20Ф3.025. имеющая три диапазона с соотношением 1,25:1; 1:2; 1:5,8; переключаемые вручную.

Шпиндель станка смонтирован в коническом двухрядном и однорядном подшипниках. Подшипники регулируются на заводе-изготовителе станка и не требуют регулировки в процессе эксплуатации.

Регулировка положения оси шпиндельной бабки на станине производится двумя винтами Смазка шпиндельной бабки осуществляется от станции смазки, смонтированной на основании станка. Для обеспечения возможности резьбонарезания на шпиндельной бабке устанавливается датчик резьбонарезания.

В качестве привода главного движения используется частотнорегулируемый асинхронный электродвигатель с диапазоном регулирования с постоянной мощностью 1500…4500 об/мин (1000…3500 при двигателях постоянного тока производства Болгарии).

Передача вращения от электродвигателя на первый вал шпиндельной бабки осуществляется поликлиновым ремнем 2240Л20 с передаточным отношением 115:257 (160:257 в случае применения электродвигатель постоянного тока производства НРБ).

Основание станка представляет собой жесткую отливку. На основании устанавливаются станина, электродвигатель главного движения, станции смазки направляющих каретки и шпиндельной бабки. Используются основания двух типов:

• с окном для схода стружки и проемом для установки транспортера стружкоудаления, который вводится с правой стороны;
• без окна, разделенное по вертикали в средней части сплошной перегородкой, в этом случае средняя часть основания служит сборником для стружки и СОЖ, отсек в нижней правой части основания служит резервуаром СОЖ, сзади с правой стороны основания установлен насос СОЖ.

Наибольший диаметр изделия, устанавливаемого над станиной, мм	500
Наибольший диаметр обрабатываемого изделия над станиной, мм	320
Наибольший диаметр обрабатываемого изделия над суппортом, мм	200
Наибольшая длина устанавливаемого изделия в центрах, мм	900
Диаметр цилиндрического отверстия в шпинделе, мм	55
Наибольший ход суппорта поперечный, мм	210
Наибольший ход суппорта продольный, мм	905
Количество управляемых координат	2
Количество одновременно управляемых координат	2
Диапазон частот вращения шпинделя, мин-1	20…2500
Максимальная скорость быстрых перемещений — продольных, мм/мин — поперечных, мм/мин	7500 4000
Количество позиций инструментальной головки	8
Мощность привода главного движения, кВт	11
Суммарная потребляемая мощность, кВт	13
Габаритные размеры станка, мм	3700х2260х1650
Масса станка, кг	4050

Технические характеристики станка 16К20Ф3 РМ132 с УЧПУ 2Р22

Характеристика	Значение
Число позиций револьверной головки	6
Мощность главного электродвигателя, квт	11

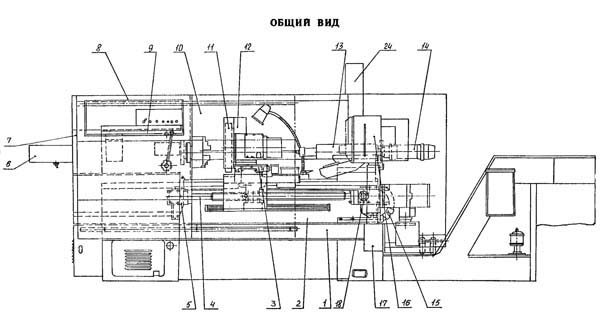

Общий вид станка
представлен на рис.1.1. Там же показаны органы управления станком: панель 1,
расположенная на шкафу управления; рукоятка 2 переключения диапазонов частоты
вращения шпинделя; пульт 3 УЧПУ; панель 4 управления, расположенная на
суппорте; экран 5 блока отображений символьной информации (БОСИ); рукоятка 6
ручного зажима пиноли задней бабки; панель 7 управления приводами; рукоятка 8
ручного зажима задней бабки; рукоятка 9 наладочного (ручного) перемещения
каретки; сдвоенная педаль 10 перемещения пиноли; сдвоенная педаль 11 управления
патроном (зажим и разжим заготовки); следящий штурвал 12 поперечного перемещения;
следящий штурвал 13 продольного перемещения.

Технологические
возможности станка предусматривают обработку наружных и внутренних поверхностей
различной формы (цилиндрических, конических, со сложным контуром), подрезание
торцов, обработку фасок, галтелей, дуг. Кроме того, в УЧПУ реализованы
постоянные (стандартные) циклы обработки канавок, нарезания резьбы, черновой
обработки с автоматическим распределением припуска, чистовой обработки и др.
Большинство этих операций может выполняться как в ручном, так и в
автоматическом режиме.

Рис. 1.1. Органы управления станком 16К20Ф3 РМ132

1.2. Режимы работы станка

Для станка 16К20Ф3 РМ132 с УЧПУ
2Р22 установлено пять основных режимов работы:

§  “Ввод”;

§  “Вывод управляющей программы”;

§  “Ручное управление”;

§  “Автомат”;

§  “Тест”.

В режиме «Ввод» выполняются следующие
операции:

§  ввод управляющей программы с пульта
УЧПУ и ее редактирование;

§  ввод плавающего нуля;

§  ввод исходного положения;

§  ввод вылетов инструментов;

§  ввод управляющей программы с
магнитной ленты или перфоленты.

В режиме «Вывод управляющей программы»
осуществляется запись отредактированной программы на магнитную ленту или
перфоленту.

В режиме «Ручное управление»
предусмотрены следующие операции:

§  отработка перемещений с помощью
следящих штурвалов и мнеморукоятки, расположенной на панели управления
суппорта;

§  набор кадра программы и его
отработка;

§  привязка системы отсчета к станку
(выход в фиксированную точку);

§  полуавтоматический ввод исходного
положения.

В режиме «Автомат» выполняется обработка
заготовки по программе с возможностью покадровой отработки.

В режиме «Тест»
осуществляется проверка работоспособности УЧПУ по тестам, заложенным в
программном обеспеченииили записанным на внешнем носителе.

Порядок выполнения перечисленных операций указан в
.

Расположение составных частей

Шарико-винтовые пары осей X и Z имеют повышенный ресурс работы за счет надежной защиты узлов. Шпиндель высокоточный, с отверстием 55 мм и 64 мм.

На станине имеется транспортер удаления стружки. Суппортная группа состоит из фартука и основания съемной автоматической револьверной головки. Они приводятся в движение приводом и ВГК поперечного перемещения. Продольное движение инструмента осуществляется через угловые зубчатые передачи и муфту от винтов ВГК.

Слева над станиной в корпусе размещается коробка скоростей, шпиндельная бабка. Патрон установлен механизированный, имеющий свой электрический привод. Задняя бабка располагается на направляющих станины. Пиноль приводится в движение электромеханическим приводом. Пульт управления станком кнопочный. Он располагается на кронштейне и легко меняет свое положение.

Система Числового Управления

Программа, по которой производится передвижение рабочего инструмента (резца), а также управление основным приводом и другие команды, являющиеся второстепенными, записываются в память самой системы ЧПУ при помощи клавиатуры пульта, расположенного на самом станке.

Данные программ и команды можно записать и из кассеты с внешней памятью, с последующей корректировкой непосредственно на пульте управления. Каждая команда, отдаваемая станку, визуализируется на панели индикации, что дает определенное удобство в работе оператора ЧПУ.

16А20Ф3 с Числовым Управлением производился на заводе “Красный пролетарий”, расположенным в г. Москва, но сейчас, после длительного простоя, он возобновляет свою работу. В наше время, на смену этим станкам пришли новые, имеющие более совершенную конструкцию, и оборудованные комплектующими высокого качества. Также в новых станках более качественно разработчики подошли к вопросу надежности электрики, которая чаще всего была причиной выхода из строя многих узлов станков, выпускаемых ранее.

Сейчас же, в век компьютерных технологий, разработчики смогли сделать станину, которая имеет высочайшее качество изготовления, и именно благодаря этому фактору, точность обработки на токарных станках возросла в разы. Ценовая политика на станки советского и современного производства практически не отличается, а вот качество получаемых на выходе деталей имеет значительную разницу. Но во многих случаях качество обработки зависит напрямую не только от станка, а и от оператора, его квалификации, опыта и ответственности.

Технологические возможности станков 16А20Ф3 и ТС1625Ф3

Габариты рабочего пространства станка 16А20Ф3 с револьверной головкой УГ-9326	Габариты рабочего пространства станка ТС1625Ф3 с револьверной головкой ТС80х8

Основные технологические преимущества станка ТС1625Ф3: Максимальный диаметр заготовки над суппортом: 280мм; Максимальный диаметр заготовки над станиной: 520 мм; Максимальный диаметр заготовки над выемкой в станине: 580 мм; Максимальная длина обработки: 1000 мм. Качество обработки тонких заготовок на станке ТС1625Ф3 могут быть значительно расширены путем применения подвижного и неподвижного люнетов. Диапазон заготовок для люнетов станка ТС1625Ф3: 40 — 170мм. Схема применения люнетов:

Для расширения возможности контроля геометрии инструмента и изготавливаемых деталей в автоматическом режиме на станке ТС1625Ф3, конструкторским отделом реализованы проекты по использованию датчиков фирмы Renishaw: Датчик фирмы Renishaw для настройки на технологическую операцию, контроля в процессе обработки и мониторинга результатов обработки OMP40 (или OMP60) позволяет при резке металла учитывать изменения параметров процесса обработки (деформацию детали, прогиб инструмента и тепловое расширение); позволяет обновлять системы координат, параметры, значения коррекции и алгоритм выполнения программы с учетом фактического состояния металла. Для автоматического обнаружения неисправного инструмента и наладки инструмента используется датчик Renishaw HPMA.

Технические характеристики токарного станка 16К20

Наименование параметра	16К20	16К20П
Основные параметры станка
Класс точности по ГОСТ 8-82	Н	П
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400	400
Высота оси центров над плоскими направляющими станины, мм	215	215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220	220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм	710, 1000,1400, 2000	710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225	225
Наибольший диаметр сверла при сверлении стальных деталей, мм	25	25
Наибольшая масса заготовки, обрабатываемой в центрах, кг	460..1300	460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг	200	200
Шпиндель
Диаметр отверстия в шпинделе, мм	52	52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50	50
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600	12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин	19..1900	19..1900
Количество прямых скоростей шпинделя	22	22
Количество обратных скоростей шпинделя	11	11
Конец шпинделя по ГОСТ 12593-72	6К	6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6	Морзе 6
Диаметр фланца шпинделя, мм	170	170
Наибольший крутящий момент на шпинделе, Нм	1000	1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм	645, 935, 1335, 1935	645, 935
Наибольшая длина поперечного перемещения, мм	300	300
Скорость быстрых продольных перемещений, мм/мин	3800	3800
Скорость быстрых поперечных перемещений, мм/мин	1900	1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250	250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10	10
Цена деления лимба продольного перемещения, мм	1	1
Цена деления лимба поперечного перемещения, мм	0,05	0,05
Диапазон продольных подач, мм/об	0,05..2,8	0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4	0,025..1,4
Количество подач продольных	42	42
Количество подач поперечных	42	42
Количество нарезаемых резьб – метрических
Количество нарезаемых резьб – модульных
Количество нарезаемых резьб – дюймовых
Количество нарезаемых резьб – питчевых
Пределы шагов метрических резьб, мм	0,5..112	0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5	56..0,5
Пределы шагов модульных резьб, модуль	0,5..112	0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,5	56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце – продольное, Н	5884	5884
Наибольшее усилие, допускаемое механизмом подач на резце – поперечное, Н	3530	3530
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	150	150
Перемещение резцовых салазок на одно деление лимба, мм	0,05	0,05
Наибольший угол поворота резцовых салазок, град	±90°	±90°
Цена деления шкалы поворота резцовых салазок, град	1°	1°
Наибольшее сечение державки резца, мм	25 × 25	25 × 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25	25
Число резцов в резцовой головке	4	4
Задняя бабка
Диаметр пиноли задней бабки, мм
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм	150	150
Перемещение пиноли на одно деление лимба, мм	0,1	0,1
Величина поперечного смещения корпуса бабки, мм	±15	±15
Электрооборудование
Электродвигатель главного привода, кВт	11	11
Электродвигатель привода быстрых перемещений, кВт	0,12	0,12
Электродвигатель насоса СОЖ, кВт	0,125	0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 × 1190 × 1500	2795 × 1190 × 1500
Масса станка, кг	3010	3010

Список литературы

Токарно-винторезные станки 16к20, 16к20п, 16к20г, 16к25. Руководство по эксплуатации, НИИМАШ, 1976

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Головин Г.М., Пешков Е.О. Специальные станки в приборостроении, 1952

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Локтева С.Е. Станки с программным управлением, 1986

Модзелевский А. А., и др. Токарные станки, 1973

Пекелис Г. Д., Гельберг Б.Т. Технология ремонта металлорежущих станков, 1970

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Устройство и рабочий принцип

Станок токарный 16К20ФЗ применяется для работ, выполняемых во время обработки внешних и внутренних поверхностей изделий по заблаговременно установленной программе. По большей части выполняется облицовка изделий с размерами поверхности внутри не превышающими — 100 см, наружной — 40 см.

Конструкция и кинематическая схема токарного станка 16К20ФЗ сделана по классической компоновке подобающей многофункциональным нормативам и имеющая характеристики допускающие, делать широкий список операций. Оборудование состоит из агрегатов и механизмов:

• основания;
• станины;
• каретки суппорта;
• поворачивающегося резцедержателя;
• задней бабки;
• направляющих;
• коробки передач автоматической;
• шпиндельной бабки;
• электро-магнитных муфт;
• приводов (поперечных и продольных);
• гидроусилителя.

Железная заготовка крепится в шпинделе, который приводится во круговое движение при помощи электрического двигателя обеспечивающего работу при помощи клиноременной передачи, скорость которой изменяется за счёт автоматической коробки и коробки скоростей шпиндельной бабки. АКП имеет 6 электро-магнитных муфт, которые при помощи их комбинированного включения подбирают нужную 1 из 9 допустимых частот вращения вала.

Кинематическая схема 16К20Ф3

Для изменения частоты вращения применяются зубчатые колеса шпиндельной бабки, которые имеют ручное переключение и способны настраивать вращение в 12 режимах.

Каретка станка имеет способность выполнять продолговатые смещения с применением электромагнитного привода. Поперечная передача суппорта с резцедержателем выполняется при помощи привода, зубчатого колеса, ходового винта.

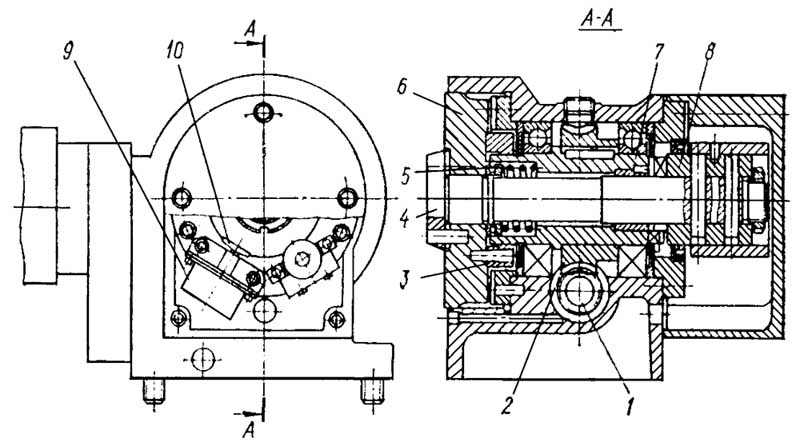

Револьверная головка 16К20Ф3

Поворотный резцедержатель можно ставить в 6-ти позициях меняя углы с горизонтальной осью вращения плоскости и креплением на поперечном суппорте. Резцедержатель позиционирует инструментальную головку, в которой можно крепить до 6-ти резцов применяемых для отделки заготовки согласно заданной программе.

Гидравлический привод, в который входят гидростанция и два гидроусилителя укомплектовывается:

• регулирующим насосом;
• приводом;
• емкостью с маслом;
• аппаратурой управления.

Механизмы гидравлического привода предоставляют все главные процессы, которые связаны с операциями функционирования агрегатов.

Токарный станок 16А20Ф3

Станок 16А20Ф предназначен для токарной обработки наружных (диаметром до 400 мм) и внутренних поверхностей деталей (длиной до 1000 мм) со ступенчатым и криволинейным профилем в осевом сечении в замкнутом полуавтоматическом цикле.

Токарный станок 16А20Ф3 сконструирован на базе токарно-винторезного станка 16К20Ф3, поэтому компоновка, составные части и движения у этих станков одинаковы. Во многом унифицирована конструкция станков.

Устройство ЧПУ станка (станок может оснащаться различными типами систем ЧПУ: разомкнутыми, замкнутыми, СNС) обеспечивает движение формообразования (число одновременно управляемых координат равно двум), изменение значений подач, переключение частот вращения шпинделя, индексацию резцовой головки и нарезание резьбы по программе.

Станки могут выпускаться с различными устройствами ЧПУ (УЧПУ), в исполнении для встраивания в гибкие производственные модули (ГПМ), а также в специальном и специализированном исполнении при оснащении наладками по согласованию с заказчиком.

Станки 16А20Ф3 могут комплектоваться съемными инструментальными головками с 6, 8 и 12 — позиционными резцедержателями с горизонтальной осью поворота.

Особенности конструкции:

• высокопрочная станина , выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
• привод главного движения , включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
• высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой
• надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм

Механизм главного движения станка

На станке установлена шпиндельная бабка 16А20Ф3.025. имеющая три диапазона с соотношением 1,25:1; 1:2; 1:5,8; переключаемые вручную.

Шпиндель станка смонтирован в коническом двухрядном и однорядном подшипниках. Подшипники регулируются на заводе-изготовителе станка и не требуют регулировки в процессе эксплуатации.

Регулировка положения оси шпиндельной бабки на станине производится двумя винтами Смазка шпиндельной бабки осуществляется от станции смазки, смонтированной на основании станка. Для обеспечения возможности резьбонарезания на шпиндельной бабке устанавливается датчик резьбонарезания.

В качестве привода главного движения используется частотнорегулируемый асинхронный электродвигатель с диапазоном регулирования с постоянной мощностью 1500…4500 об/мин (1000…3500 при двигателях постоянного тока производства Болгарии).

Передача вращения от электродвигателя на первый вал шпиндельной бабки осуществляется поликлиновым ремнем 2240Л20 с передаточным отношением 115:257 (160:257 в случае применения электродвигатель постоянного тока производства НРБ).

Основание станка представляет собой жесткую отливку. На основании устанавливаются станина, электродвигатель главного движения, станции смазки направляющих каретки и шпиндельной бабки. Используются основания двух типов:

• с окном для схода стружки и проемом для установки транспортера стружкоудаления, который вводится с правой стороны;
• без окна, разделенное по вертикали в средней части сплошной перегородкой, в этом случае средняя часть основания служит сборником для стружки и СОЖ, отсек в нижней правой части основания служит резервуаром СОЖ, сзади с правой стороны основания установлен насос СОЖ.

Наибольший диаметр изделия, устанавливаемого над станиной, мм	500
Наибольший диаметр обрабатываемого изделия над станиной, мм	320
Наибольший диаметр обрабатываемого изделия над суппортом, мм	200
Наибольшая длина устанавливаемого изделия в центрах, мм	900
Диаметр цилиндрического отверстия в шпинделе, мм	55
Наибольший ход суппорта поперечный, мм	210
Наибольший ход суппорта продольный, мм	905
Количество управляемых координат	2
Количество одновременно управляемых координат	2
Диапазон частот вращения шпинделя, мин-1	20…2500
Максимальная скорость быстрых перемещений — продольных, мм/мин — поперечных, мм/мин	7500 4000
Количество позиций инструментальной головки	8
Мощность привода главного движения, кВт	11
Суммарная потребляемая мощность, кВт	13
Габаритные размеры станка, мм	3700х2260х1650
Масса станка, кг	4050

2 Станок 16К20Ф3 – технические характеристики, паспорт

По климатическому исполнению агрегат относится к категории УХЛ4 (Государственный стандарт 15150), по точности – к классу «П» (стандарт 8–82). Первая партия станков, о которых мы говорим, была изготовлена в 1972 году, последняя – в 1980-х годах.

Некоторые агрегаты не предусматривают наличие транспортера, у других он есть. В последнем случае станок производился либо без основания для транспортера, предназначенного для удаления стружки, либо с таковым. Другие важные техпараметры оборудования приводятся ниже на примере станка, оснащенного системой ЧПУ «1Н22-61» (он чаще всего устанавливался на станок):

• общий вес с программным комплексом (без транспортера) – 5000 кг;
• сечение изделия, с которым можно работать над станиной – 400 мм, над суппортом – 220 мм;
• максимальная длина детали – 1000 мм.

Характеристики (технические) шпинделя:

• число скоростей – 22;
• сечение отверстия – 53 мм;
• центр пиноли – Морзе 5;
• конец – 6К;
• диапазон скоростей – от 12,5 до 200 об/мин в первом ряду, от 50 до 800 во втором, от 125 до 2000 в третьем (все переключаются оператором);
• число скоростей (переключаемых в автоматическом режиме) – 9.

В револьверную головку станка допускается размещать до шести инструментов (именно столько держателей резцов она имеет). Суппорт перемещается на 250 (поперечное направление) и 900 (продольное направление) мм. При выполнении резьбы наибольшая продольная подача агрегата составляет 2000 мм в минуту, а шаги данной операции варьируются от 0,01 до 40 мм.

Другая информация о подачах станка:

• быстрые ходы – 5000 и 7500 мм/мин (поперечные и продольные соответственно);
• интервал стандартных скоростей – от 1 до 2000 мм/мин;
• высота резца – 25 мм;
• дискретность подач – 0,005 (поперечно) и 0,01 (продольно) мм.

Система числового программного управления токарного станка располагает следующими видами датчиков:

• ИГР – резьбонарезной;
• ВТ – обратной связи;
• КВДЗ-24 – нулевого положения.

Профилактика и ремонт

Мероприятия ежедневного ухода

Перед началом работы:

• Осмотр станка.
• Смазка ходового винта и валика.
• Контроль количества масла.
• Включение с проверкой узлов без нагрузки.

Во время работы:

• Переключать подачи и передачи только после окончательной остановки движущихся узлов.
• Работая с чугуном или абразивными материалами накрывать направляющие плотной тканью.

После окончания рабочего времени: отключить электропитание, убрать стружку, протереть ветошью, смоченной в керосине, и смазать маслом открытые направляющие.

Неисправности и их устранение

Симптомы	Причина	Метод исправления
Овальность детали или растачиваемого отверстия.	Биение болванки в патроне.	Расточка кулачков.
Люфт пиноли или непрочность крепления упорной бабки.	Регулировка или ремонт пиноли.
Смещение оси отверстия.	Несоосность шпиндельного вала и задней бабки.	Регулировка. Либо ремонт с регулировкой.
Значительный конус цилиндрических деталей.	Несовпадение центров шпиндельного вала и упорной бабки.	Регулировка.
Износ направляющих суппорта или станины	Регулировка или ремонт.
Нестабильность размера при торцевании.	Осевой люфт шпиндельного вала.	Замена опор вращения.

Незначительное увеличение зазоров суппорта устраняется регулировкой клиньями в направляющих поперечных или верхних салазках, и юстировочными винтами задней направляющей продольных салазок. Затем отводя салазки на максимальное расстояние, убеждаются в плавности их перемещения. Неплотность винтового привода поперечных салазок устраняют регулировкой винтами, находящимися за площадкой резцедержателя.
