Сборка гидроцилиндра для теплицы своими руками

Виды и принцип действия автоматического проветривания теплиц

Принцип работы любого автоматического проветривания теплиц с термоприводом основан на открывании и закрывании форточки в результате температурных показателей в помещении. Существует несколько видов устройств для проветривания теплиц. Каждый из них отличается физическим принципом, положенным в основу работы прибора, и имеет свои преимущества и недостатки.

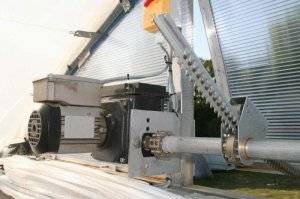

Электронный термопривод

Система состоит из вентиляторов, размещенных в верхней части теплицы, и термореле с датчиками, контролирующими их работу. Этот один из самых удобных и эффективных способов регуляции температуры.

Достоинствами использования электронного термопривода являются:

• рациональность;
• точная регулировка температуры, которая не имеет инертности;
• широкий диапазон мощности, который подходит под любые размеры теплиц;
• способность использовать в теплицах любой конструкции.

Недостатками электрического проветривателя для теплиц является

Знаете ли вы? Первые теплицы появились в Древнем Риме. Римляне высаживали растения в тележки на колесах. Днем размещали их на солнце, а на ночь прятали в теплые помещения.

Принцип действия пластины, изготовленной из разных металлов

Значительно реже используется автопроветриватель для теплицы, принцип действия которого основан на способностях различных металлов по-разному реагировать на скачки температур. Такое устройство носит название биметаллическая система. Она состоит из двух пластин, состоящих из металлов с разным коэффициентом линейного расширения. При нагреве пластины изгибаются в одну сторону и открывают форточку, при охлаждении – в другую, закрывая ее.

• полная автономность и независимость от источников питания;
• простота монтажа;
• можно эксплуатировать длительное время;
• дешевизна.

• инертность. При недостаточном прогревании форточка не откроется;
• маломощность. Приспособлена только под легкие рамы;
• проблематичность подбора металлов, способных расширяться при нужной для растений температуре.

Знаете ли вы? Теплицы, приближенные по внешним признакам к сегодняшним, появились в XIII веке в Германии. Создателем их считают Альберта Магнуса, которого католическая церковь признала колдуном. А строительство теплиц было запрещено инквизицией.

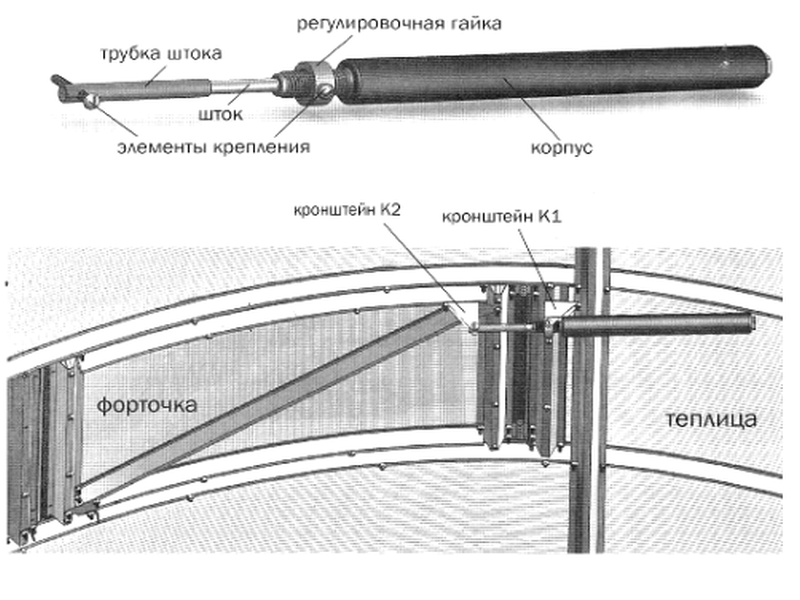

Особенности работы конструкции на основе гидравлики или пневматики

Система с термоприводом для автоматической теплицы имеет в основе гидравлический или пневматический принцип работы. Разница этих принципов в рабочем теле: жидкости или воздухе. Систему можно изготовить самостоятельно или купить в магазине.

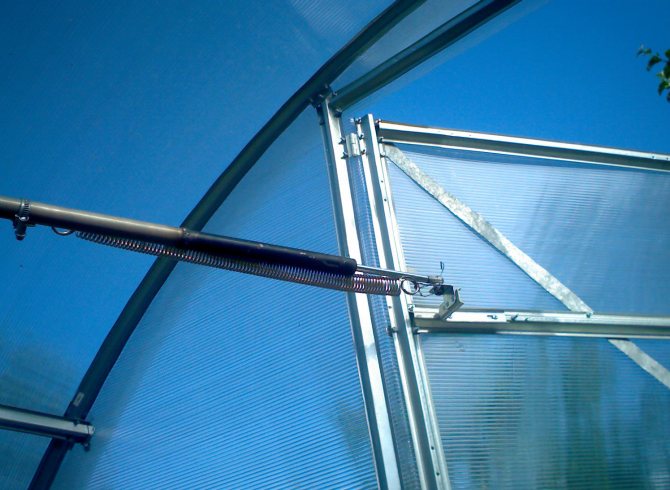

Прибор состоит из цилиндра, наполненного специальной жидкостью, и штока, который двигается под силой расширения или сжатия этой жидкости. Жидкость при температуре 23 градуса начинает расширяться и выталкивает шток с усилием более 20 кг, открывая форточку. Закрываться система должна под собственным весом по мере задвижения штока. Если окно имеет конструкцию, которая нуждается в закрывании, то для этого предлагается либо пружина, либо аналогичный механизм обратного действия.

Такая система имеет ряд преимуществ:

• надежность и долговечность;
• независимость от источника питания;
• простота крепления к раме. Нужна всего лишь отвертка или шуруповерт;
• достаточная мощность для рам любого типа.

Недостатки гидравлической системы проветривания:

• инертность процесса. При резком понижении температуры закрытие проходит медленно;
• температура отслеживается только в месте крепления системы;
• высокая стоимость, поэтому экономически не выгодна для маленьких теплиц.

Систему с пневматически-гидравлическим принципом работы можно изготовить собственными руками.

1 – брус-противовес; 2 – рама оконная; 3 – центральная ось рамы; 4 – крепление малой емкости к раме.

Принцип работы основан на расширении воздуха при повышении температуры в большей банке. Воздух толкает воду, переливая ее в меньшую банку, которая и открывает окно. При понижении температуры вода всасывается в первоначальное положение, и окно благодаря противовесу закрывается. Эта система имеет ряд преимуществ:

• энергетически независима;
• простая и дешевая.

• громоздкость конструкции;
• в большой баллон необходимо периодически вливать воду взамен испарившейся;
• данный способ используется только для окон с горизонтальной центральной осью.

Привлекательность их в самостоятельном изготовлении.

Термопривод из цилиндра от компьютерного стула

Достаточно интересная идея, которую многие дачники уже успешно воплотили в жизнь.

Так, нам понадобится подъемный цилиндр от компьютерного стула. С одной его стороны – стальной шток, с другой – пластиковый шток от клапана. Делать все нужно так:

Зажмите конец пластикового штока в тиски и с силой выдерните его. В глубине вы увидите металлический штырь клапана.
Теперь в тисках зажмите какой-нибудь стержень на 8 мм диаметром так, чтобы он выглядывал на 6 см

Вставьте на него цилиндр, и при нажатии цилиндр избавится от давления.
Срезаем болгаркой цилиндр с конусностью.
Из цилиндра выдавливаем стальной шток – важно только не повредить его шлифованную поверхность и резиновую манжетку на самом цилиндре.
Через два слоя брезентовой рукавицы зажмите шток в тиски и на его конце нарежьте резьбу М8. Манжеты после этого аккуратно снимите болгаркой.
Внутри цилиндра вы увидите внутреннюю гильзу – ее нужно поставить на место

Все остальные детали, кроме алюминиевого поршня, нужно выбросить. С него нужно снять резиновые кольца.
Моем все детали в бензине, чтобы избавиться от металлических стружек.
Во внутреннюю гильзу вставляем шток и аккуратно вынимаем его конец из цилиндра, чтобы не повредить сальник.
Накручиваем на резьбу гайку М8 – это необходимо для того, чтобы шток во время его работы не проваливался в сам цилиндр.
Вставляем алюминиевый поршень – гнездо от клапана.
Берем кусок трубы с резьбой на одной стороне и максимально герметично привариваем к обрезанной стороне цилиндра.
На резьбу штока наворачиваем удлиненную гайку М8 – ее можно найти на рынке, где обычно торгуют хомутами для труб.
Вворачиваем вилку для подсоединения к рычагам управления фрамугами или же просто к форточке – как у вас уже получится.
Заполните систему моторным маслом и удалите воздух.

Теперь ваш термопривод готов к работе!

А чтобы всю систему заполнять маслом было удобно, на одном конце горизонтальной трубы сделайте заглушку, на другом – шаровой кран, г-образный отвод и пластиковую литровую бутылку от воды как расширительный бачок.

При заливке масла бутылку нужно будет немного сжимать, чтобы в ней не создавалась излишнего давления. Сжатой ее и закручивайте, затем закройте кран и поставьте систему на место.

Сборка гидроцилиндра

Когда все элементы готовы по отдельности, можно приступать к сборке. В первую очередь с помощью медицинского шприца в амортизатор заливается жидкость. Можно использовать и воронку, доливая масло до краев. После этого нужно дать выйти пузырькам с воздухом наружу – это произойдет в течение нескольких часов. Далее гидроцилиндр для теплицы соединяется со шлангом путем закручивания. Шток вдавливается так, чтобы масло вышло по шлангу и выпустило воздух. С точки зрения конструкционной целесообразности воздух не должен оставаться в устройстве, однако полностью без пузырьков лучше не оставлять систему, иначе возникнет риск разрыва цилиндра. Воздух будет выполнять функцию демпфера и сжиматься по мере выдвижения штока.

Установка термопривода

Как же установить это нехитрое, но действительно полезное устройство к себе в теплицу? Все очень просто – достаточно следовать пошаговой инструкции.

Способы установки тепличного термопривода

Шаг 1. Проверьте, как открывается и закрывается дверь, форточка или окно. Створки должны легко проворачиваться на петлях, вы не должны прилагать больших усилий.

Вначале проверьте работоспособность окон, форточек и дверей

Шаг 2. Наметьте при помощи маркера место на створке, где будет установлена часть механизма – кронштейн, который находится в единичном числе. Он должен крепиться таким образом, чтобы шток в одной из деталей устройства мог двигаться на 8-10 см. Просверлите отверстия и закрепите его двумя саморезами.

Крепление кронштейна

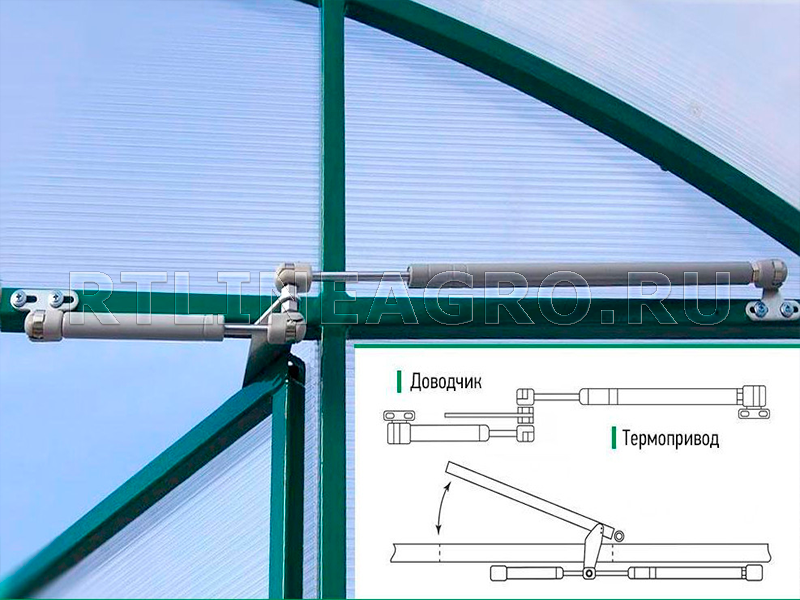

Шаг 3. Возьмите другие кронштейны (в наборе 2 шт.) и установите их при помощи саморезов на стенку теплицы и дверной проем так, чтобы при полном открывании створки расстояние между опорными центрами устройства было 44 см. Один из кронштейнов (для газовой пружины) крепится на раме, второй (для термопривода) – на стене.

Другие 2 кронштейна крепятся к стенке теплицы и дверному проему

Шаг 4. Наденьте специальные фиксаторы на газовую пружину и непосредственно сам термопривод.

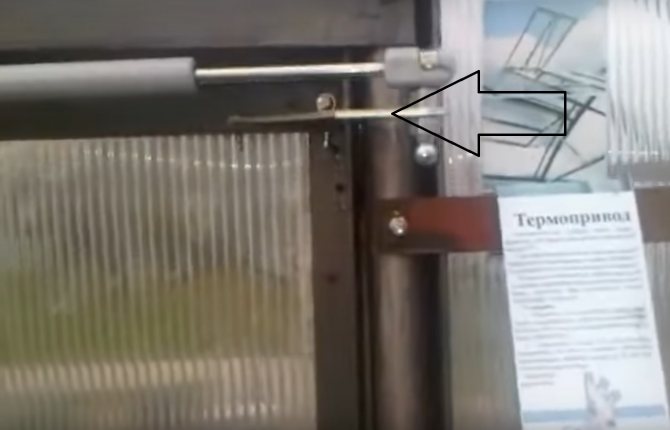

Так должны крепиться специальные фиксаторы

Шаг 5. Возьмите термопривод и начинайте монтировать его на той стороне теплицы, что противоположна открываемому проему. Термопривод – эта та деталь, которая длиннее других.

Шаг 6. На кронштейнах имеются специальные шаровые опоры, на которые и надеваются фиксаторы, имеющиеся на концах термопривода и газовой пружины. Эти детали, установленные на других краях частей устройства, закрепите на первом кронштейне, установленном на створке ранее.

Шаг 7. Проверьте работоспособность устройства, после чего можете приступать к использованию термопривода.

Автомат открывания форточки «Воля»

Кстати, если вам понадобится демонтировать прибор (рекомендуется это делать на зиму), то всего лишь на 2-3 мм приподнимите специальную стопорную пружинку на фиксаторе.

Такое устройство, как термопривод для теплицы, можно купить в садоводческих магазинах или заказать в интернете. А также можно сделать и своими руками.

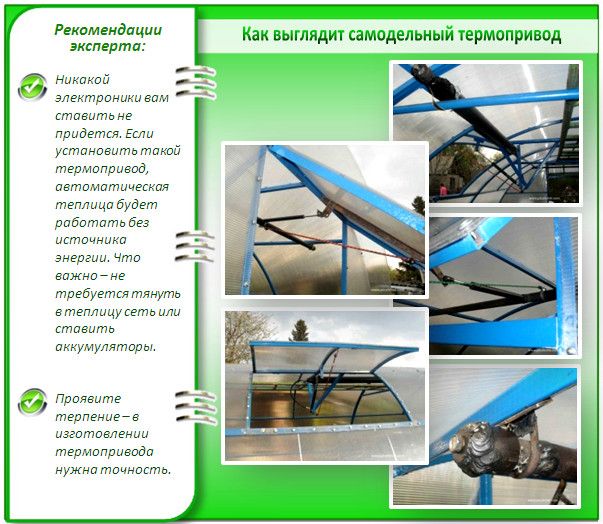

Как выглядит самодельный термопривод для теплицы

И немного о секретах…

Вы когда-нибудь испытывали невыносимые боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность легко и комфортно передвигаться;
• дискомфорт при подъемах и спусках по лестнице;
• неприятный хруст, щелканье не по собственному желанию;
• боль во время или после физических упражнений;
• воспаление в области суставов и припухлости;
• беспричинные и порой невыносимые ноющие боли в суставах…

А теперь ответьте на вопрос: вас это устраивает? Разве такую боль можно терпеть? А сколько денег вы уже «слили» на неэффективное лечение? Правильно — пора с этим кончать! Согласны? Именно поэтому мы решили опубликовать эксклюзивное интервью с профессором Дикулем , в котором он раскрыл секреты избавления от болей в суставах, артритов и артрозов.

840

Принцип действия этого устройства основан на способности веществ расширяться при нагревании. При низкой температуре вещество находится в сжатом состоянии, а шток — в задвинутом положении. Как только температура воздуха начинает подниматься и достигает критической величины, жидкость или воздух расширяются, а шток приводится в движение. Если гидроцилиндр присоединить к оконной раме, то при высокой температуре он сам будет открывать окно. Промышленность производит гидроцилиндры для теплицы в большом ассортименте. Цена зависит от сложности устройства, но в среднем она колеблется в интервале от 1500 до 3000 руб.

Однако если вы не хотите тратиться и обладаете техническими возможностями, гидроцилиндр можно изготовить следующим образом:

1. Согните из жести или поликарбоната цилиндр, скрепив его скотчем или изолентой. Размеры: диаметр 200 мм, длина от 300 до 350 мм.
2. Нижнюю часть необходимо снабдить заглушкой. Для этого вырезаются 2 круга. Один из них пойдет на заглушку, а другой будет использован в качестве направляющей для штока.
3. Поршень можно изготовить из любого плотного материала. Хорошо подойдет Пеноплекс. Диаметр поршня должен быть на 1-2 мм меньше диаметра цилиндра.
4. Шток обычно изготавливается из дерева или пластика. Размеры: диаметр 40 мм, длина 500 мм.
5. Камера от мячика или надувной шарик, изготовленный из пластизоля, герметично соединяются со шлангом и прочно закрепляются. Если через шланг накачать шарик воздухом, поршень на это отреагирует и начнет перемещать шток.
6. Для ресивера может использоваться любая тонкостенная емкость. В ней устанавливаются два патрубка. Шлаг соединяется с одним из патрубков. На второй патрубок нужно надеть кусок шланга длиной около 120 мм.

Это вся работа. Теперь дождитесь прохладной погоды и накачайте через свободный отрезок шланга воздух в ресивер.

Также читайте материалы:

Здесь приведена самая простая схема производства гидроцилиндра своими руками. В качестве движущей силы в данном случае используется воздух. Однако есть модели более сложные, в которых применяется жидкость. Все зависит от ваших возможностей.

Принцип гидроцилиндра

Как мы знаем из школьного курса физики, каждая жидкость расширяется и значительно уменьшается под действием температуры. Данный закон возможно применять для устройства, открывающего и закрывающего форточки. В случае если в герметичный гидроцилиндр поместить жидкость, к примеру, машинное масло, то при увеличении температуры в помещении оно расширится и выдвинет шток. Шток подвинет оконную раму, и проветривание парника обеспечено.

И напротив, когда похолодает, масло возвратится в собственный начальное состояние, шток опустится, форточка закроется.

Гидроцилиндр

Внимание! В случае если диаметр цилиндра образовывает 50-55 мм., а протяженность – 50 см., то в него помещается 800 гр. масла (возможно отработанного)

Шток для того чтобы инструмента при повышении температуры в парнике поднимает груз около десяти килограмм.

Это возможно не одна форточка, а пара, соединенных в одну совокупность.

Преимущества способа:

• установка не требует электричества;
• ее в полной мере возможно сделать собственными руками;
• гидроцилиндр не испытывает недостаток в постоянном обслуживании.

Недочёты способа:

• боковая рама, вращающаяся по вертикальной оси, не опустится под собственным весом, в случае если убрать шток. В этом случае к устройству нужно будет крепить возвратную пружину.
• в случае если быстро задул холодный ветер, форточка не захлопнется в ту же 60 секунд. Закрывание случится через 15-20 мин., в то время, когда остынет масло.

Гидроцилиндр для теплицы возможно купить в магазине либо сделать собственными руками

Принцип работы гидроцилиндра

Гидроцилиндр – это гидравлический самодельный открыватель форточки для теплиц. Конструкции и дополнительные материалы помогают создавать комфортные условия для роста.

Предлагаем ознакомиться Съедобными грибами являются

Но чтобы полностью создать благоприятную среду, необходимо проводить проветривания.

Для проветривания в теплицах используют специальные гидроцилиндры, которые производят свою работу в автоматическом режиме.

Для создания гидроцилиндра можно использовать пневматический амортизатор от автомобиля. Обычно амортизатор находится на капоте или задней двери. Амортизатор не должен обладать уникальными характеристиками, главное, чтобы было давление в механизме. Давление можно проверить с помощью работающего штока.

Гидроцилиндр, сделанный из амортизатора, способен работать несколько лет, без сбоев. Этапы создания:

• На конце цилиндра нужно найти шарик и обрезать его таким образом, чтобы осталось как можно больше длины держателя.
• Потом цилиндр нужно зажать с помощью тисков, но делать это через торцы, тогда рабочий механизм не повредится.
• В хорошо зафиксированном цилиндре нужно проделать сверлом 3-миллиметровое отверстие.
• После создания отверстия, в пеньке из-за давления начнет выходить воздух.
• Может произойти небольшой пшик и тогда есть риск попадания стружки в глаза, поэтому заранее лучше надеть очки или специальную маску. После создания резьбы в пеньке, гидроцилиндр для помещений будет готов.
• Дальше на пеньке формируется резьба. Чаще всего операции проходят только с наружными поверхностями амортизатора, поэтому не нужно проникать внутрь.

В пневмоцилиндре должен находиться бачок для жидкости, его делают из автомобильной запчасти. В нашем случае, мы разберем создание гидравлического устройства из кардана. Этапы создания:

• У кардана необходимо обрезать уши. Это действие нужно произвести аккуратно и по расчету для конкретной теплицы, после этого нужно заварить торец.
• В другом торце нужно сделать два отверстия. Первое необходимо для соединения, а второе для создания правильного спуска воздуха.
• Самый тяжелый этап в создании устройства – это нарезка резьбы. Ведь любое нарушение в симметрии может испортить деталь и даже сломать ее. Если вы собрались использовать большой бачок, то желательно заполнить лишнее пространство, металлическими деталями.

Искусственный обогрев грядок в теплице из поликарбоната

В качестве соединительной детали системы, можно использовать тормозной шланг машины. Главное в выборе шланга, это чтобы резьба сошлась. В зависимости от свойств и характеристик шланга, делается нужная резьба на бачке и цилиндре.

Интересный факт, что гидроцилиндры, сделанные своими руками из амортизаторов, могут выдерживать нагрузку в 100 кг. Этого хватает на всю теплицу, а не только на форточку.

Если разобраться получше в этом гидравлическом устройстве, то можно понять, чтобы оно производит эффективное и полезное действие в теплице.

Сделать гидроцилиндр совсем несложно, главное найти нужный цилиндр и правильно собрать некоторые детали.

Вы можете приобрести поршень для помещения, если у вас все-таки возникли нерешаемые проблемы с цилиндром. Цена на поршень начинается от 1000 до 3000 руб.

Когда происходит понижение температуры, гидроцилиндр для теплиц закрывает форточку, потому что жидкость принимает изначальное состояние с наименьшим объемом.

Гидроцилиндр – это универсальное устройство, за которое нужно хорошенько заплатить.

Помимо этого, существуют разные конструкции теплиц, для которых необходимы автоматы с уникальными характеристиками. К примеру, вам нужно сделать подъем массивной форточки в парнике, тогда вам понадобится более сильный гидроцилиндр для теплиц. Такое устройство лучше сделать своими руками.

При проектировании гидроцилиндра, можно вносить свои дополнения

Важно знать, что наклеенная фольга ускоряет нагрев устройства и это улучшает процесс открывания окна

Особенности действия и назначение

. Комплекс приспособлений является автоматическим, что обеспечит комфортную эксплуатацию и оптимальный процесс необходимого проветривания теплицы. Организация регулярного полива, вентиляции и отопления позволяет сократить время на уход за растениями, но при этом качество урожая будет достаточно высоким. Наиболее востребованным процессом же является вентиляция, которую можно организовать самостоятельно из подручных средств.

В герметичную и прочную цилиндрическую емкость помещается масло или другая подходящая жидкость, которая при повышении температуры внутри конструкции теплицы выталкивает наружу шток гидроцилиндра. Этот элемент воздействует на оконную раму, в результате чего форточка приоткрывается. При понижении температуры происходит сжатие жидкости и поэтому осуществляется закрытие оконной рамы.

Обусловлено такое действие обратным движением штока.

При создании устройства важно рассчитать объем цилиндра. Например, в емкость, имеющую диаметр 50-55 мм, помещается около 800 г машинного масла

При этом длина емкости составляет примерно 50 см. Выдвигающийся шток в таком случае способен приподнять груз, вес которого около 10 кг. Такое устройство может быть применено для открывания нескольких форточек, но важно создать тщательно продуманную конструкцию.

Особенности гидравлического устройства для проветривания теплицы заключаются в следующем:

• Небольшая мощность самодельной конструкции не позволяет автоматизировать процесс открытия фрамуг, которые обладают существенной массой. Именно поэтому стоит рассчитать необходимую мощность и параметры гидроцилиндра перед его сборкой из подручных средств;
• Одновременно в теплице следует обеспечить открывание не менее двух отверстий, что позволяет создать правильную и эффективную циркуляцию воздуха. Такой процесс необходим при повышении температуры окружающей среды внутри теплицы, так как для роста растений нужны оптимальные условия;
• Автомат для вентиляции теплиц не нуждается в постоянном контроле и обслуживании, ведь простая система легко собирается самостоятельно из подручных средств. При этом для работы комплекса устройств не требуется электроэнергия;
• ;
• При резком понижении температуры закрытие рамы произойдет внутри теплицы только после того, как остынет жидкость в цилиндре.

Существует множество готовых вариантов устройств для проветривания, но гидроцилиндр, который сделан своими руками из подручных средств, является наиболее простым решением. В таком случае понадобятся некоторые запчасти и элементы, а также знание технологии изготовления устройства, которое имеет простой принцип работы. Такую конструкцию достаточно просто изготовить для теплицы с помощью простых подручных средств.

Термопривод для теплицы своими руками: ТОП-5 видов и инструкции

В зависимости от конструктивных особенностей термоприводов, создаваемых в кустарных условиях, принято выделять 5 основных вариантов.

Из газового амортизатора

Алгоритм действий будет следующим:

На двух отрезках металлической трубы длиной по 95-105 см наносится резьба, после чего они соединяются при помощи тройника в середине, а на концы устанавливаются стандартные сантехнические заглушки.

У амортизатора автомобиля удаляется в нижней части шпилька. В донышке делается отверстие диаметром 8,5 мм и наносится резьба.

Берутся гайка и болт для тормозного шланга, в котором просверливается сквозное отверстие.

Просверливается отверстие в заглушке диаметром 10 мм, после чего в нее вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Названные элементы конструкции соединяются посредством паронитовых прокладок.

• Заглушка присоединяется к тройнику.
• С одного из краев металлической трубы откручивается заглушка, после чего внутрь вливается масло. Шток сдвигается и фиксируется в нижнем положении. Из амортизатора выпускается воздух.

Заглушка закручивается. Устройство устанавливается в конструкции парника.

Из автомобильного гидроцилиндра

Изготовление потребует поочередно выполнить следующие действия:

• из гидроцилиндра необходимо выпустить воздух, для чего в нем просверливается отверстие;
• делается резьба 10*1,25 в целях последующего присоединения шланга (рекомендуется использовать длинный тормозной шланг для «Нивы»);
• шланг прикрепляется при помощи болта со шпилькой М6 – идентичной шпильке на цилиндре;
• заказывается у токаря (или изготавливается самостоятельно) ресивер;
• цилиндр заполняется маслом (шток должен быть погружен полностью); система проверяется на герметичность.

Термопривод из компьютерного кресла

В качестве исходных материалов используются: цилиндр, машинное масло и фрагмент металлической трубы. Из инструментария потребуются: тиски, болгарка и сварочный аппарат.

Порядок сборки такой:

конец штока зажимается в тисках и вытягивается до тех пор, пока не станет виден находящийся изнутри штырь клапана; в тисках зажимается металлическая ось параметрами 8 на 60 мм, на которую опирают цилиндр, спустив с него воздух; болгаркой срезается цилиндр с конусностью, после чего аккуратно выдавливается шток; на штоке нарезается резьба М8 и вновь устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалась стружка); шток извлекается из цилиндра и вставляется в гильзу, после чего на него накручивается гайка, чтобы не допустить в процессе эксплуатации его проваливания в цилиндр; внутрь вставляется алюминиевый поршень, к наружному концу которого герметично приваривается труба; на резьбу штока навинчивается гайка М8, после чего шток соединяется при помощи вилки с форточкой; конструкция устанавливается на подобранное место, в систему заливается машинное масло

Из пластиковых бутылок

Это, пожалуй, самая дешевая система.

Для ее создания необходимо взять две пластиковые бутылки объемом 1 и 5 литров, отрезок пленки из полиэтилена, деревянную доску, трубку ПВХ длиной 100 см и 2 патрубка.

Алгоритм изготовления следующий:

• в крышке бутылки объемом 5 литров выполняется отверстие;
• вставляется патрубок и крепится к ПВХ трубке (стыки основательно заделываются термопастой);
• трубка вставляется в бутыль объемом 1 литр;
• пятилитровая бутылка обертывается черной пленкой и устанавливается вверху парника;
• литровая бутыль размещается возле форточки, доска прибивается к окну над бутылкой.

Тот же способ можно использовать, но применить вместо пластиковых бутылок две стеклянные банки (3 литра и 800 грамм).

Из резинового мяча и баллонов

Также модель привода недорогая. Перед работой необходимо обзавестись коробкой из дерева, доской, шлангом, мячом и двумя баллонами.

Для создания термопривода необходимо:

• соединить два баллона, подсоединив к ним шланг;
• второй конец шланга фиксируется на выходном отверстии сдутого мяча, который размещают в коробке (коробку следует закрыть);
• к крышке прикрепляется доска, которую соединяют с оконной рамой;
• баллоны размещаются вверху парника, в то время как коробку с мячом – внизу под окном.

При нагревании баллонов воздушная смесь, расширяясь, наполняет спущенный мяч. В результате давления мяча на крышку посредством закрепленной доски происходит открывание окна.
