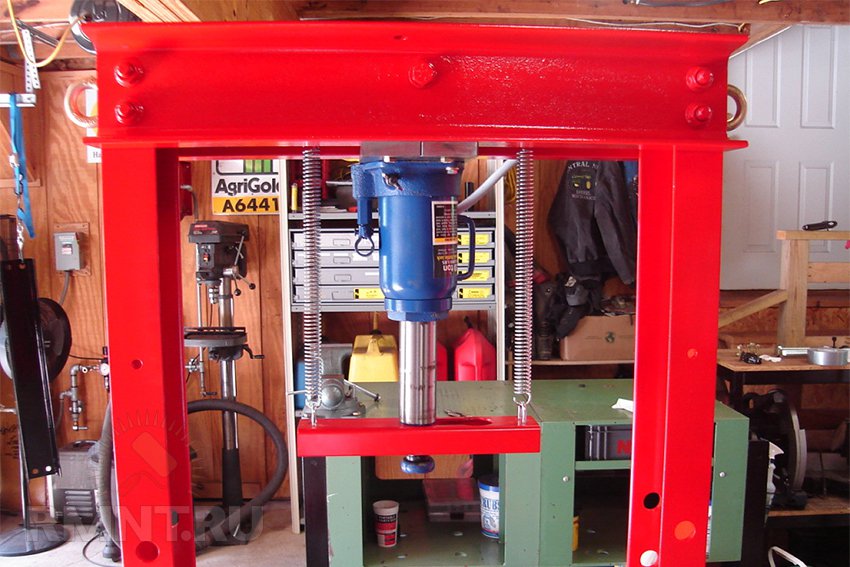

Бюджетный электрогидравлический пресс своими руками

Как собрать гидравлический пресс своими руками?

металл разрезают по размерам

После, из отрезков квадратной профильной трубы сваривают раму, швы на соединениях проваривают снизу и сверху. Сверху, при помощи сварки, закрепляют необходимых размеров металлическую пластину. Также, при помощи сварочного агрегата, делают П-образную конструкцию с четко прямыми углами, ее надежно крепят к основанию и рама готова.

Собирают передвижной рабочий стол. Для чего можно выбрать трубу или швеллер, отрезанный в размер, меньший промежуточного расстояния стоек рамы. К швеллеру приваривают отрезок трубы под шток домкрата. В роли направляющих стола обычно выбирают части полосы длиной, равными ширине рамы. Заведя швеллер между стойками рамы, сбоку устанавливают полосы и скрепляют всю конструкцию гайками и болтами. Съемный регулируемый упор собирается также, но в полосах напротив стоек делают отверстия для крепления на требуемой высоте.

После, в предусмотренных местах, удобным способом крепят пружины. Оттянув передвижной рабочий стол, крепят домкрат – гидравлический пресс, сделанный своими руками готов. Если в нем нет надобности, то домкрат можно легко убрать и использовать по его прямому предназначению.

Когда нужен покупной пресс

Выбор в пользу покупного пресса однозначно следует сделать в случае, когда речь идёт о сверхточности при производстве ювелирных изделий, точной механики, оптических приборов.

Гидравлический пресс своими руками вряд ли сможет обеспечить необходимую точность. Превзойти промышленный образец в домашних условиях не удастся, и в процессе эксплуатации возможны неприятности.

Малейшее неточное движение – и может лопнуть хрупкая линза, миниатюрная деталь или драгоценный камень. Чтобы не рисковать, лучше сразу обратиться к каталогу промышленного оборудования, содержащему настольные ручные модели по приемлемой для ИП цене.

Самостоятельно можно попробовать построить пресс своими руками для гаража или частного предприятия, где обрабатываются крупные прочные детали.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

В первую очередь создаются каркас и платформа. Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
Рама состоит из платформы, двух стоек и нижнего упора. Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор. Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.

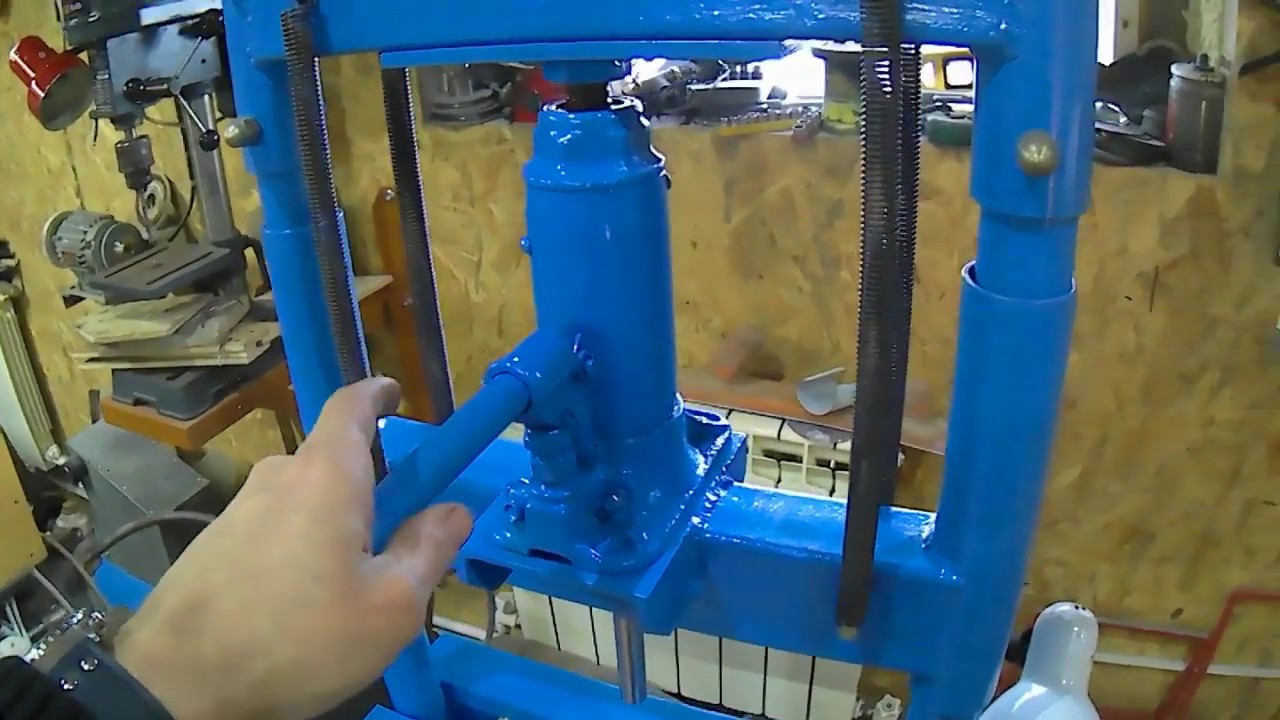

На завершающем этапе гидравлический бутылочный домкрат помещается в раму. В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

Для выполнения сборки пресса для гаража понадобятся инструменты:

сварочный аппарат и электроды;
болгарка с диском по металлу;
шуруповерт;
электродрель;
уровень;
рулетка;
листовая сталь;
ножовка по металлу;
электроды;
профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Размеры элементов пресса.

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

Швеллер, изделие №8 и выше.
Труба круглого или прямоугольного сечения не меньше 4*4 см.
Уголок не менее 5*5 см. Применяется при сборке основания рамы.
Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
Полоса стали толщиной 1 см для ребер жесткости и направляющих.
Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
Вставки-подкладки из стального профиля.

Назначение и функции пресса в быту и промышленности

Пресс – это самое древнее промышленное устройство, без которого во многих случаях не обойтись. Его применяют для прессования огромного спектра различных видов изделий и конструкций (начиная ювелирными изделиями, заканчивая самолетами).

Самое популярное устройство, гидравлический пресс

По сути пресс, это устройство, которое оказывает мощное уплотнение разных веществ, а также:

производит выжимание жидкости;
подымает и перемещает тяжелые предметы.

На сегодняшний день производят 4 основных типа:

Клиновые.
Рычажные.
Гидравлические.
Винтовые.

Принцип работы

Гидравлические прессы, оснащенные электрическим приводом, способны развивать огромные усилия, что объясняется особенностями конструкции такого оборудования. Принцип, по которому работает электрогидравлический пресс, состоит в следующем.

Двигатель, работающий от сети электрического питания, приводит в действие гидравлический насос.
Гидронасос в свою очередь поддерживает давление рабочей жидкости в первой камере пресса.
Поршень первой камеры передает давление во второй цилиндр электрогидравлического пресса, где оно увеличивается в разы.
Давление, создаваемое во второй камере гидроцилиндра, передается непосредственно на рабочий орган электрогидравлического пресса.

Схема гидравлического пресса рамного типа (нажмите для увеличения)

Таким образом, величина рабочего давления, которое будет сообщаться рабочему органу электрогидравлического пресса, зависит от того, насколько отличаются площади поршней в двух его цилиндрах. В основу работы пресса, основным рабочим органом которого выступает гидравлический насос, положен закон Паскаля, который состоит в том, что сила, действующая на какую-либо площадь, передается по всему объему, и она имеет равное значение по всем направлениям.

Особенности конструкции самодельного пресса

Чертеж и размеры пресса для гаража.

Как указывалось выше, пресса с мощностью в 10-20 тонн будет достаточно, а в остальном следует отталкиваться от своих потребностей.

Основным и главным элементом самодельного пресса для гаража является гидравлический домкрат. Можно самостоятельно сделать встроенный насос с гидравлическими цилиндрами. Работать они будут по принципу передачи давления масла из меньшей камеры к большей.

Два цилиндра соединяют между собой каналами, по которым проходит специальное масло и давит на поршень. Таким образом усилие передаётся на инструмент и обрабатываемый предмет. Установка цилиндра выполняется вертикально, но для узконаправленных целей могут быть выполнены горизонтально.

С помощью насоса в цилиндре большего размера создаётся давление. Самый лёгкий в исполнении пресс на базе бутылочного домкрата

Важно заранее продумать, какие работы будут выполняться с помощью пресса

Можно регулировать ход домкратного штока и высоту опрессовываемых деталей.

Для этого существует несколько способов:

установка вверху рамы винтового привода;
создание съёмного перемещаемого мобильного стола;
использование съёмных подкладок;
применение вышеописанных методов вместе.

Все перечисленные размеры заносятся в чертёж

Важно учитывать размер домкрата, обрабатываемые детали и металлопрокат

Устройство и конструкция пресса. Виды разных моделей и их применение в быту

Принцип работы, к примеру, гидравлического оборудования напоминает механизм, который при помощи человеческих усилий может поднять груз, масса которого, превышает возможность обычного человека.

Рассмотрим устройство на примере гидравлической модели

На таком принципе и действует гидравлическая энергия, основанная на разных механизмах:

Амортизатор.
Привод.
Насос.
Тормоз.

На сегодняшний день существует разные виды прессов мощных, промышленных, так и ручных, предназначенных для домашних нужд.

Пресс для производства мебельных фасадов

Пресс применяется для изготовления фасадов для мебели на основе древесной плитки и ПВХ. А также для декоративных накладок для дверных полотен своими руками. Вакуумный пресс станет надежным помощником в выполнении всех этих работ.

Простое устройство, при помощи которого можно изготовить мебель

Термовакуумный пресс включает в себя:

Камеру.
Термический модуль.
Камеру производят из жесткого устойчивого материала, не подлежащего деформации и сжиманию.

С внешней части пленка ПВХ с герметизированными краями.

Агрегат для сбора урожая

Пресс подборщик, это незаменимая и надежная конструкция для случаев, когда с полей нужно полностью убрать сено и солому.

Рулонный подборщик

Сам по себе агрегат полезен для сельскохозяйственной части. Существует 2 типа уборщика, они квалифицируются, как для больших промышленных агрегатов, так и для маленьких моделей:

Рулонные.
Тюковые.

Промышленная спецтехника представляет собой самостоятельный агрегат, а маленькие модели цепляют к мотоблоку.

Тюковая модель

Каждый из видов имеет свои особенности, поэтому прежде, чем создать модель своими руками, рекомендуем подробнее узнать о каждой модели подробнее, смотрите видео:

Типы настольных гидравлических прессов по функциональности

Настольный пресс делится на два основных типа:

Универсальные.
Специализированные.

Универсальная модель для дома Специализированные модели выполняют одну конкретную операцию, с готовым оснащением под данное действие.

Малогабаритный специализированный пресс

Универсальные прессы имеют огромные функциональные отличия. Настольные конструкции разработаны под разные операции и оснащены различными технологиями под каждую функцию.

Механический пресс

Настольный ручной пресс может работать, как в автоматическом, так и в ручном режиме. Свое популярность конструкция обрела за счет своих малых размеров. Оборудование надежное и имеет большие ресурсы.

Модель ручного механического пресса

Благодаря прессу в ручном режиме можно обрабатывать:

поролон;
картон;
полимеры;
резину;
кожу;
разного рода металлы.

Чаще всего данную модель можно увидеть в слесарном производстве. Благодаря прессу, мастера значительно экономят время на изготовлении подшипников и прессовании.

Вибропресс и его применение

Это незаменимый аппарат для строительства загородных домов:

Блоков из бетона.
Керамзитобетонных блоков.
Плитки для тротуара.

Оборудование предназначено для производства тротуарной плиткиЕсли сделать домашнюю модель вибропресса своими руками для дома, то можно штамповать блоки в неограниченных количествах, обеспечив, как минимум собственное строительство, как максимум свой бизнес.

Электрогидравлический пресс

Такое оборудование, как гидравлический пресс с электроприводом применяется не только в больших промышленных предприятиях, но и в обычных мастерских.

Именно за счет электрического привода, можно решать значительную часть задач:

многие виды работ с металлическими изделиями;
работа с подшипниками и валами (производство, прессование);
прессовка изделий из деревянной стружки.

Модель с электроприводом Можно купить пресс гидравлический с электроприводом, но не каждый простой обыватель может позволить себе такую роскошь. Предлагаем посмотреть видео, как можно сделать оборудование самостоятельно:

Принцип работы

Двигатель, работающий от сети электрического питания, приводит в действие гидравлический насос.
Гидронасос в свою очередь поддерживает давление рабочей жидкости в первой камере пресса.
Поршень первой камеры передает давление во второй цилиндр электрогидравлического пресса, где оно увеличивается в разы.
Давление, создаваемое во второй камере гидроцилиндра, передается непосредственно на рабочий орган электрогидравлического пресса.

Схема гидравлического пресса рамного типа (нажмите для увеличения)

Применение гидропривода

При поиске пресса для картона б/у или нового большинство людей отдает предпочтение моделям с гидравлическим приводом. Они характеризуются высоким показателем КПД работы, низким энергопотреблением, а также быстрой обработкой больших тюков макулатуры. В числе ключевых составляющих такого агрегата находится:

Закрытая рамная станина. Ее изготовляют из высокопрочной сварной стали.
Силовой цилиндр. Элемент установлен непосредственно на верхней поперечине станины.
Поршневые плунжера. Узлы направляются в обоих направлениях: прямом и обратном.
Направляющие стойки, создающие равнобедренную призму.
Насосная установка.
Подвижная поперечина (траверсы).
Емкость для помещения исходного сырья.
Узел для выталкивания готового продукта наружу.
Пункт управления.

Из-за отсутствия необходимости создавать дополнительное усилие для прессования в гидропрессах нет так называемых возвратных цилиндров. Специфические конструктивные особенности позволяют перемещать рабочую жидкость с нижней полости цилиндра в верхнюю, что происходит при реверсировании направления ее прокачки.

Что касается траверсы гидропресса, то она постоянно движется в одном направлении, а для изменения положения стоек достаточно отрегулировать соответствующие болты. Для регулирования интенсивности прессования и контроля за текущими показаниями используется манометр — его настраивают с учетом показаний датчиков давления.

Давление в конце рабочего хода может составлять от 2,5−3 атмосфер до 10 ат. Если уровень опускается ниже минимального значения, плотность готового пакета может оказаться слишком низкой.

Автоматизированные установки характеризуются горизонтальной компоновкой, а в комплекте с основным оборудованием предоставляется механизм для автоматической выгрузки пакета из рабочей зоны, а также устройство для перевязки пакета.

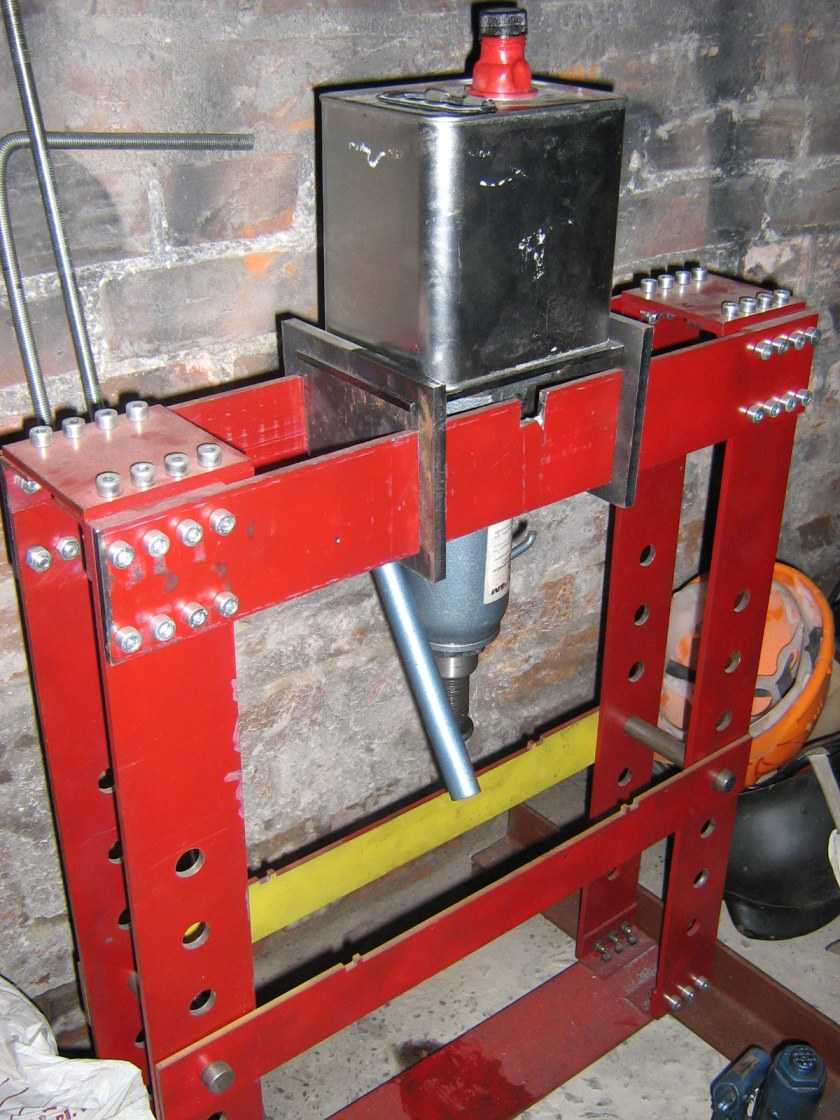

Гидравлический пресс своими руками

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку

Для бытового использования вполне достаточно сделать универсальный пресс, развивающий давление до 10 тонн. Более мощное изделие требует больших затрат на изготовление и много места, которое в гараже всегда ограничено. Крупные, больше напоминающие промышленное оборудование приспособления, не используются по всем своим возможностям. Большие габариты затрудняют выполнение работ с мелкими деталями, когда требуется высокая точность и аккуратность.

При проектировании необходимо обратить внимание на детали, которые впоследствии определят технические характеристики прибора:

размеры (ширина, высота, глубина);
общий вес оборудования, его тип передвижное или стационарное;
рабочий ход поршня, что определяет предельные габариты обрабатываемых предметов.

В качестве источника создания давления используют изделия с зубчатым или гидравлическим приводом. Первый тип стоит меньше, но и возможности его ограничены. Гидравлические приборы мощнее и производительнее. Можно использовать бывшие в употреблении домкраты, которые потеряли презентабельность, но сохранили работоспособность.

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку. Давление будет оказываться на верхнюю и нижнюю перекладину, а это означает, что они не должны гнуться, а сварочный шов следует дублировать дополнительной диагональной перемычкой. Нижнюю часть рамы необходимо сделать более тяжелой, чтобы она обеспечивала устойчивость и статичность всей конструкции.

Следующим вопросом, с которым нужно определиться, является величина внутреннего проема изделия. Рассчитывается данный параметр с учетом следующих исходных данных:

Размер подъемника. Измеряется его высота с полностью поднятым и опущенным штоком.
Максимальный размер детали, которые в перспективе планируется обрабатывать на станке.
Наличие свободного места в помещении, на полу, в нише, на верстаке.

Оптимальным считается расположение платформы внизу, а надвигание давящей части сверху. Так обрабатываемые предметы проще уложить, их лучше видно, удобнее производить манипуляции с емкостями и жидкостями.

Когда проект завершен и проверен, инструменты и материалы подготовлены, можно приступать к практической части процесса.

Заниматься сварочными работами следует на безопасном расстоянии от строения

Для начала нужно подготовить рабочее место, так как заниматься резочными и сварочными работами в гараже не следует. Копоть испортит внутреннее покрытие, а риск возгорания от искр довольно велик. Поэтому заниматься сборкой следует на безопасном расстоянии от строения. Чтобы делать это с комфортом, можно соорудить небольшой навес, который защитит мастера и инструменты от солнца и осадков.

Сама работа состоит из следующих этапов:

Сборка рамы. Осуществляется из швеллера 100х50 мм. Стороны выпиливаются и укладываются на ровное основание. Затем проводится выравнивание по вертикали, горизонтали и диагонали. Для точного выставления углов следует использовать шаблон. Сначала конструкция прихватывается точечной сваркой, затем делается окончательный шов.
Присоединение нижней пластины. Она приваривается к нижней раме, придает изделию устойчивость, смещает его центр тяжести книзу.
Сборка подвижной полки, на которой будет установлен домкрат. Для фиксации в раме используются полости в швеллере. Поддержание горизонтального положения обеспечивается пластинами с загнутыми краями и боковыми фиксаторами снаружи.
Присоединение петель для пружины. Проще всего взять кусок уголка и сделать в нем отверстие соответствующего диаметра. Затем петли привариваются к верхней перекладине и подвижной полке.
Установка домкрата. Быстрым и несложным решением считается сварка. Но лучше прикрутить прибор болтами. Так его будет проще отсоединить для проведения ремонта, замены или модернизации пресса.
Зацепление пружин. Они должны быть слегка натянуты, чтобы полка с домкратом не опускалась самопроизвольно.
Очистка изделия от окалины и грязи. Смазка подвижных соединений, покраска стационарных деталей.

Для простоты работы с предметами мелкого и большого размера можно установить съемный упорный элемент. Он служит для того, чтобы передвигать его по направляющей за счет винтового привода со штурвалом и закреплять рабочую плиту на минимальном расстоянии от штока.

Как пользоваться гидравлическим прессом?

Каждый гидропресс имеет конструктивные особенности, поэтому производитель продаёт станок вместе с детальной инструкцией по эксплуатации гидравлического пресса. Но даже прочитав её, желающий поработать на нём не будет допущен, ведь нужно знать не только инструкцию, но и общие правила по охране труда с гидропрессами. Вот некоторые из них:

Работать за гидропрессом могут только лица, прошедшие инструктаж и медосмотр.
Нельзя работать на гидравлическом прессе без спецодежды.
Всегда нужно следить за возможной утечкой жидкости.
Не держать руки у рабочей зоны.
По окончанию работы закрыть клапан и протереть инструмент.

Более детальное руководство можно прочесть в охране труда по работе с гидравлическими прессами.

Варианты применения самодельного пресса

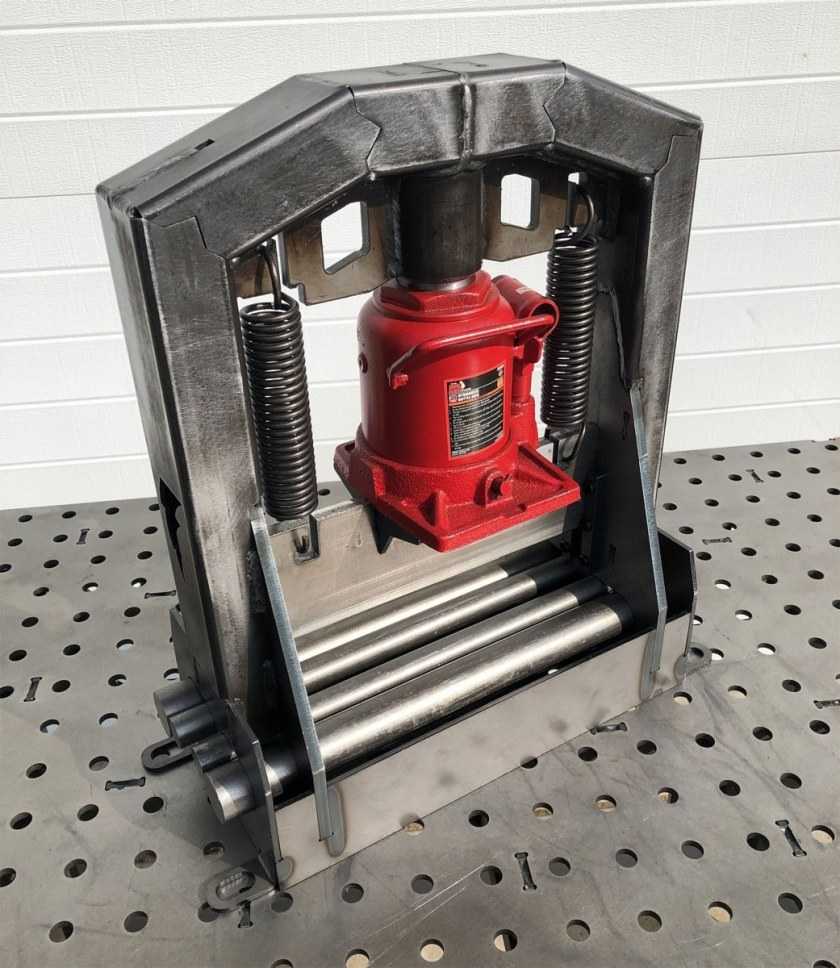

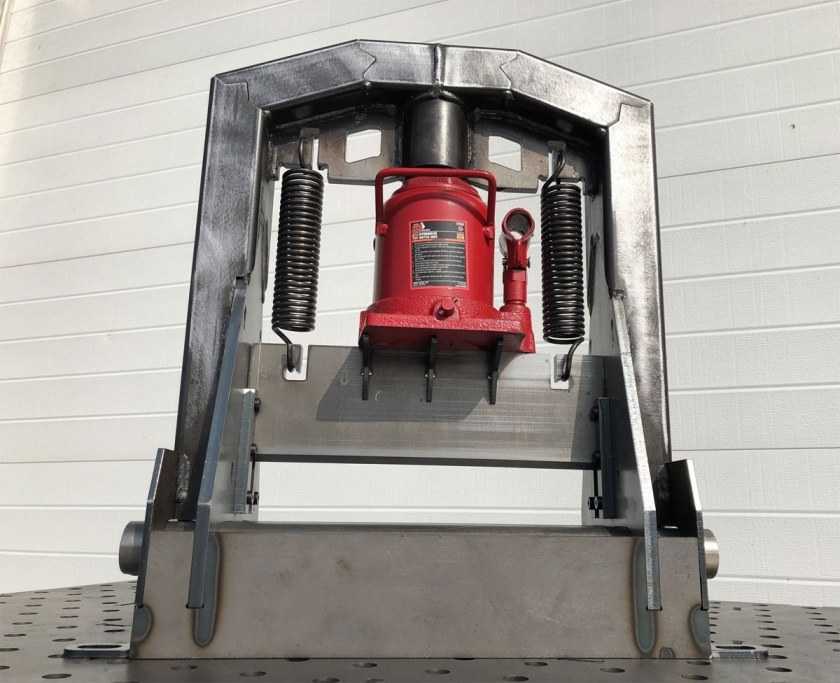

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

вес;
размеры;
рабочие характеристики станины;
наличие манометра;
ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

домкрат закреплен сверху станины и давит книзу;
домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

пресс начнет давить одновременно вверх и вниз

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Назначение и принцип действия пресса

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

металлообработка;
прессовка;
брикетирование;
изготовление стальных профилей;
обработка труб;
производство резиновых заготовок.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Полезные советы и общие рекомендации

При изготовлении конструкции следует обрабатывать кромки заготовок абразивным инструментом, удаляя заусенцы. Для предотвращения постепенного отворачивания болтов необходимо ставить пружинные шайбы (гроверы) или использовать самоконтрящиеся гайки, применяемые в автомобильной промышленности.

Если после первого использования обнаруживается коробление верхней перекладины или стола, то следует установить перемычки из профиля с повышенной прочностью (например, с увеличенной толщиной или изготовленного из другого сорта стали).

При установке на раму электрического привода или пульта управления следует обеспечить защиту от поражения оператора током. Провода должны проходить в гофрированных рукавах вне зоны движения поперечины.

Наличие линии заземления и блока УЗО в распределительном щитке обеспечивает дополнительную защиту человека. Электрическое оборудование отличается повышенной опасностью, при работе категорически запрещено поправлять или удерживать детали руками.

Для запрессовки или снятия подшипников следует использовать оправки, изготовленные из алюминия или медного сплава. Прямое силовое воздействие на кольца приводит к разрушению детали.

Перед монтажом следует убедиться в правильном положении колес относительно отверстия в корпусе или вала, а затем аккуратно накачивать масло в рабочую полость домкрата. Аналогичные правила распространяются и на установку резинометаллических сайлентблоков, используемых в рычагах подвески автомобилей.

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

При изготовлении нужно выполнить и поршень гидравлического пресса, а также возвратный механизм, который необходим для возвращения рабочей части после осуществления работ. Его изготавливают с использованием пружины в количестве двух штук, а также пластин, в которых делаются отверстия в центральной части. Когда вами будет составляться схема гидравлического пресса, нужно учесть габариты возвратного механизма, которые должны быть несколько больше по сравнению с диаметром винтового штока. Данный элемент не позволит сдвигаться пластинке при работе. Верхним концом пружину нужно зафиксировать к пластине, тогда как нижним пластина крепится к подошве домкрата. Для того чтобы сделать ход штока несколько меньше, нужно использовать дополнительные вставки, которые фиксируются на упор. Помимо прочего, можно изменить шаг до верхнего упора, укрепив другую пластину несколько ниже данного элемента.

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Шаг	Описание
Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху),2 (крепежные элементы),3 (домкрат до 20 т),4 (пружинный механизм),5 (подвижная конструкция),6 (стопор),7 (приспособление для регулировки),8 (поперечная конструкция),9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Совет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.
