Создание сварочника своими руками: схема, расчет, необходимое оборудование, сборка

Сердечник

На подготовительном этапе мы взяли нужное количество и тип проводов. Далее следует приступить к созданию сердечника.

На рисунке ниже представлен оптимальный по всем характеристикам сердечник для самостоятельно собираемого трансформатора – тип «стержневый».

Напоминаем, для сборки сердечника берите только пластины из электротехнического металла. Понадобится пластины толщиной от 0,35 мм, но не толще 0,55мм.

Собираем сердечник. Берем пластины Г-образной формы и далее собираем как на рисунке ниже. Когда будет достигнута нужная толщина сердечника, болтами скрепляют пластины по углам.

Рекомендуем обрабатывать пластины тонким напильником. Затем сердечник изолируют.

Виды и характеристики сварочного трансформатора

Назначение сварочного трансформатора во многом определяет его конструкцию:

1. Мощность сварочного трансформатора промышленных моделей достаточна для обеспечения нескольких рабочих мест, это многопостные приборы со сложным устройством.
2. В быту используются однопостные модели.

Разделение по фазовому регулированию:

1. Однофазные модели работают только при напряжении 220В. Силы тока на выходе подобных устройств достаточно для бытовых нужд.
2. Трехфазные сварочные трансформаторы работают при напряжении в сети 380В, они дают на выходе большую силу тока, позволяющую сваривать металл большей толщины. Существуют модели, которые рассчитаны на работу как при напряжении 220В, так и при напряжении 380В.

По конструкции устройства выделяют:

1. Модели с номинальным магнитным рассеиванием. Они состоят из двух частей: трансформатора и дросселя для регулировки напряжения.
2. Изделия с увеличенным магнитным рассеиванием имеют более сложную конструкцию из нескольких подвижных обмоток, конденсатора или импульсного стабилизатора и других элементов.
3. Тиристорные модели – сравнительно новый тип подобных устройств. Они состоят из силового трансформатора и тиристорного фазорегулятора. Тиристорные модели имеют меньший вес по сравнению с другими типами.

Принцип действия

Принцип действия сварочного трансформатора универсален, но сложность конструкции и требования к характеристикам устройства зависят от назначения конкретного прибора.

Трансформатор для точечной сварки должен выдавать на выходе ток силой в 5-10 кА у маломощных моделей и до 500 кА – у мощных моделей, поэтому вторичная обмотка выполняется в одним виток.

Трансформатор для контактной сварки должен обладать высоким коэффициентов преобразования, а прерывающие устройства – надежностью и довольно сложным устройством, в противном случае качество сварки будет страдать.

Трансформатор для сварки проводов, напротив, представляет собой очень компактное и дешевое устройство, заменяющее дорогой сварочный инвертор. Требования к характеристикам будут не самыми жесткими: номинальное напряжение около 9-40В. Подобное устройство может собрать даже любитель.

При изготовлении и покупке такого прибора следует обращать внимание на базовые характеристики:

• Напряжение сети – от него зависит количество фаз, в которых работает прибор.
• Номинальный сварочный ток – у бытовых моделей он находится около отметки 100А, профессиональные изделия могут давать до 1000А.
• Широкие пределы регулирования сварочного тока позволяют использовать электроды разного диаметра. Для бытовых моделей характеры значения около 50-200А.
• Номинальное рабочее напряжение – напряжение на выходе из устройства. Для дуговой сварки достаточно 30-70В.
• Номинальный режим работы определяет, сколько прибор может проработать непрерывно.
• Напряжение холостого хода – важная характеристика для дуговой сварки. По правилам безопасности она не может превышать 80В, но чем ближе напряжение холостого хода к этой границе, тем проще вызвать дугу.
• Потребляемая мощность и мощность на выходе позволяют рассчитать КПД устройства. Чем он выше, тем эффективнее работает прибор.

На чём основан принцип работы

Функционирование агрегата происходит следующим образом:

• на катушку входа подаётся электроток, создаётся магнитное поле и электродвижущая сила, замыкаемая на сердечнике;
• в результате на вторичной обмотке наводится свой магнитный поток и электрический ток;
• различие в количестве витков обмоток изменяет параметры тока, позволяя достигнуть характеристик, обеспечивающих расплавление металла.

Для сварочных работ применяется трансформатор понижающего типа, у которого на входной катушке(первичной обмотке) количество витков превышает выходную(вторичную обмотку).

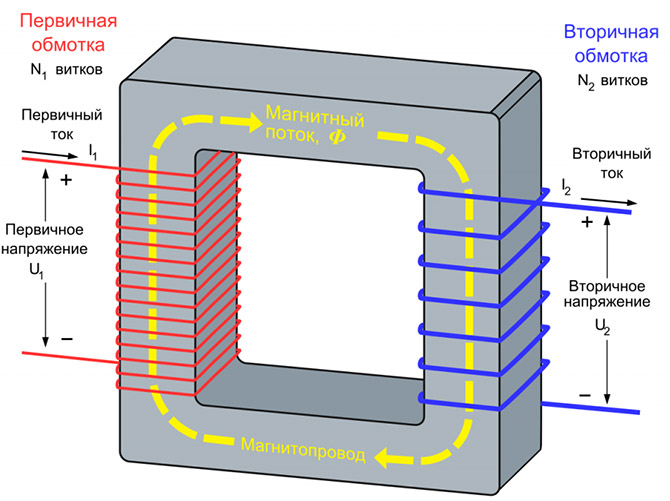

Принцип работы трансформатора

Сила выходного электротока может регулироваться за счёт подвижной конструкции устройства – путём увеличения или уменьшения зазора между катушками входа и выхода. При раздвижении катушки ток снижается, приближение вызывает увеличение указанной характеристики. Регулирование выполняется вращением рукоятки.

Величина тока подбирается, исходя из толщины и марки свариваемого металла, расположения сварочного шва. Чем толще свариваемые листы металла, тем больше потребуется создать величину тока на выходной катушке аппарата.

Соотношение величины тока с диаметром электрода и толщиной свариваемого металла

Холостой режим

Агрегат может функционировать в двух режимах:

• нагрузочном;
• холостого хода.

В процессе сварки создаётся сварочная дуга, соединяющая посредством электрода обмотку на выходе со свариваемым металлом. Мощный сварочный электроток расплавляет свариваемый металл и создаёт неразъёмное соединение. После окончания сварки происходит вторичная цепь размыкается, и трансформатор переходит на холостой ход.

Во входной катушке возникают электродвижущие силы двойного происхождения:

• благодаря созданию магнитного поля при работе устройства;
• посредством рассеивания – часть из них отделяется от ЭДС на сердечнике и образуют электроток холостого хода.

Конструкция агрегата выполняется таким образом, чтобы величина напряжения на холостом ходу не представляла опасности для здоровья человека, выполняющего работы с помощью трансформатора.

Значение напряжения на холостом ходу ограничивается 48 В, в некоторых случаях допускается величина до 70 В. В целях безопасности устанавливается ограничивающее устройство, снижающее величину напряжения при превышении указанного значения, работающее в автоматическом режиме.

Дополнительная защита обеспечивается за счёт выполнения заземления аппарата.

Трансформатор для контактной сварки – техника безопасности

Опасен может быть даже трансформатор для сварки проводов, который не отличается большими значениями токов

При работе необходимо соблюдать максимальную осторожность и не забывать о технике безопасности. Сначала следует убедиться, что помех для сварки нет, то есть отсутствует оргтехника, телевизор, другие кабели, и даже наличие слуховых устройств может стать помехой для безопасной эксплуатации сварочного трансформатора

Далее следует обезопасить себя и других людей, которые будут работать с трансформатором, от поражения током. Не редки случаи смертельного исхода от травм, полученных разрядом тока. Соответственно, в работе необходимо использовать резиновые коврики, само изделие и прочие предметы, которые могут находиться под напряжением, брать в руки не стоит. Также нужно следить за тем, чтобы одежда всегда оставалась сухой. Помимо этого, работать во влажном помещении или при влажной погоде запрещено!

Затем стоит позаботиться о том, чтобы помещение, где происходит сварка, хорошо проветривалось. Это необходимо для того, чтобы защитить органы дыхания. Ведь во время сварки образуется едкий дым и пыль. Это основные правила, которые необходимо учитывать при работе со сварочным транзистором. Помимо этого, специалист по сварочным работам должен хорошо ориентироваться в конструкции своих агрегатов, чтобы в случае неисправности можно было оперативно осуществить ремонт сварочных трансформаторов.

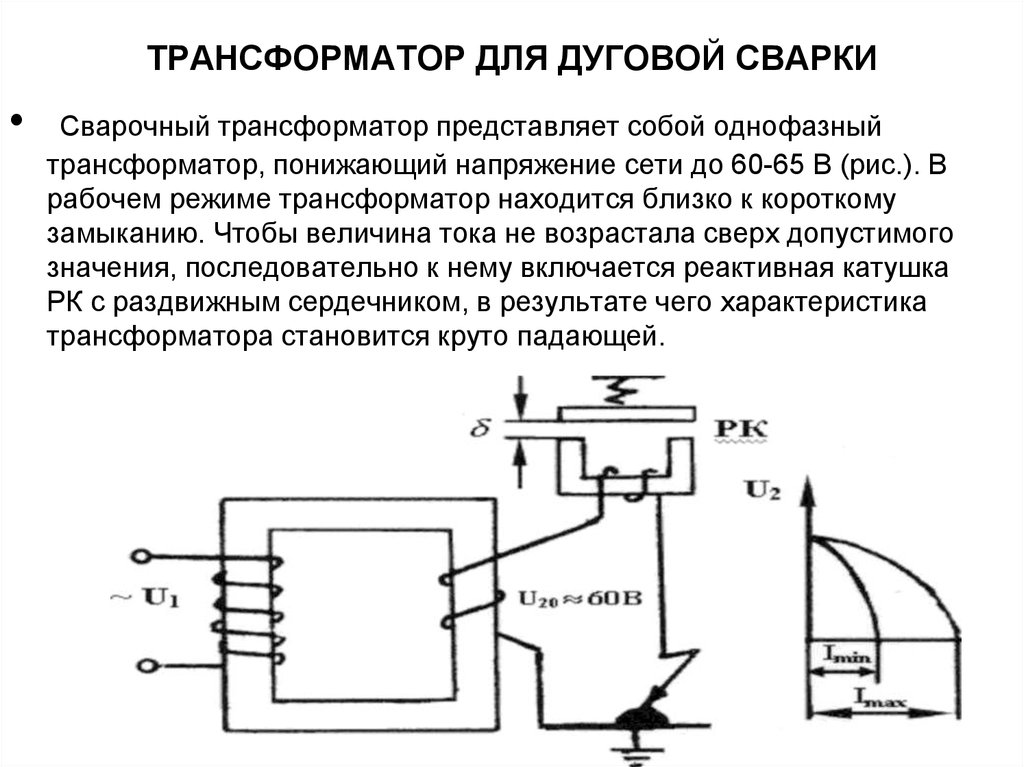

Принцип работы сварочного трансформатора – функции дросселя

Устройство сварочного трансформатора зависит от главной детали – дросселя. Он позволяет регулировать сварочный ток и работает так: когда дуга при коротком замыкании возбуждается, ток, пройдя через обмотку из медного дросселя, создает мощнейший магнитный поток, который наводит в дросселе электродвижущую (ЭДС) силу самоиндукции. Именно эта сила направлена против напряжения сварочного трансформатора.

Стоит учитывать, что при вторичном напряжении трансформатора оно полностью поглощается падением напряжения в дросселе. Таким образом, этот процесс позволяет достигнуть почти нулевого значения в напряжении сварочной цепи. Благодаря тому, что возникает дуга, величина сварочного тока становится меньше. Этот процесс позволяет уменьшить ЭДС дросселя, который направлен против напряжения трансформатора. Таким образом устанавливается рабочее напряжение. Оно меньше, чем напряжение холостого хода, но его достаточно для постоянного горения дуги.

Принцип работы сварочного трансформатора позволяет увеличить силу сварочного тока: просто нужно увеличить зазор между подвижной и неподвижной частью магнитного провода дросселя. Этот процесс происходит так: когда увеличивается зазор, то сопротивление магнитного провода также увеличивается. Это ведет к уменьшению магнитного потока, соответственно, ЭДС самоиндукции катушки дросселя и индуктивное сопротивление уменьшаются. Все это приводит к тому, что сварочный ток увеличивается.

Монтаж сварочного трансформатора

Имея на руках все расчеты и схему, можно приступать к сборке трансформатора. Все работы будут не столько сложными, сколько кропотливыми, так как придется считать количество витков и не сбиваться со счета. Несмотря на то, что наибольшей популярностью среди самодельных аппаратов пользуется тороидальный трансформатор для сварки, рассмотрим монтаж на примере трансформатора с П-образным сердечником. Этот тип трансформаторов несколько проще в сборке в отличие от тороидального и второй по популярности среди самоделок.

Работы начинаем с создания каркасов для обмоток. Для этого используем текстолитовые пластины. Этот материал применяется для создания штампованных плат. Из пластин вырезаем детали для двух коробов. Каждый короб будет состоять из двух верхних крышек с прорезями для четырех стенок. Площадь внутренних прорезей будет соответствовать площади сечения сердечника с небольшим увеличением для стенок короба. Пример того, как должны выглядеть части короба, можно увидеть на фото.

Собрав каркасы для обмоток, изолируем их термостойкой изоляцией. После чего начинаем мотать обмотки.

Провода для обмоток желательно брать с термостойкой стеклянной изоляцией. Это, конечно, будет несколько дороже в сравнении с обычной проводкой, но в результате не будет головной боли относительно возможного перегрева и пробоя в обмотках. После того как намотали один слой проводки, изолируем его и только после этого начинаем мотать следующий. Не забываем делать отводы на определенном числе мотков. В завершение создания обмоток наматываем слой верхней изоляции. На концах отводов закрепляем медные болты.

Теперь приступаем к сборке и шихтованию магнитопровода сварочного трансформатора. Для него используется железо, созданное специально для этого. Металл имеет определенные показатели магнитной индукции, и не подходящая марка может все испортить. Металлические пластины для сердечника можно снять со старых трансформаторов или купить по отдельности. Сами пластины имеют толщину около 1 мм, и сборка всего сердечника потребует лишь терпеливого соединения всех пластин в единое целое. По завершению следует проверить все обмотки тестером на предмет ошибок.

По завершению сборки трансформатора делаем диодный мост и устанавливаем регулятор силы тока. Для диодного моста используем диоды типа В200 или KBPC5010. Каждый диод рассчитан на 50 А, поэтому для сварочного трансформатора с номинальной силой тока в 180 А потребуется 4 таких диода. Все диоды закрепляются к алюминиевому радиатору и подключаются параллельно с дросселем отводам из обмоток. Осталось лишь собрать корпус и поместить туда сварочный трансформатор.

Хороший сварочный трансформатор своими руками может не получиться с первого раза. Причин тому множество, начиная с ошибок в расчетах и заканчивая отсутствием опыта сборки и монтажа электрооборудования. Но все приходит с опытом, и один-два раза перемотав обмотки трансформатора, можно получить желаемый результат.

https://youtube.com/watch?v=_ODVpELuBrw

Устройство пускового механизма

Пусковое устройство включает в свой состав – магнитопровод, две обмотки и клеммы. Переключатели изменяют напряжение и общее число обмоток подключаемых к выпрямителю. В первичную цепь устанавливают регулятор, собранный на основе полупроводников (тиристоров). Вторая обмотка, подключаемая к выпрямительному мосту, обеспечивает подачу двух уровней изменяемого напряжения.

Устройство пускового механизма трансформатора

Для работы пускового устройства требуется напряжение в 220 В. Ток лежит в диапазоне от 0 до 120 А, а напряжение достигает 70 В случае самостоятельного изготовления устройства, за основу принимают стержневой трансформатор, на его первой обмотке накручено 230 витков, на второй 32. Пульт управления полупроводниками монтируют над дросселем. Для охлаждения всей системы используют принудительную вентиляцию.

Устройство магнитопровода

Ключевыми деталями магнитопровода, являются пластинки или листы, произведенные из электромагнитной стали. К конструктивным деталям относят крепеж, корпус и пр. Магнитопроводы сварочных трансформаторов разделяют на стержневые и броневые. В устройствах стержневого типа все сегменты магнитной цепи обладают одинаковым сечением. В магнитопроводах броневого типа полным сечением обладает только средний стержень, на который устанавливают обмотки.

Виды магнитопроводов трансформатора

Сечения остальных участков магнитной цепи почти в два раза меньше. По ним происходит замыкание магнитного потока. На участках магнитопровода имеющего Т-образную форму, каждый имеет свое сечение. При этом его размер составляет в три раза меньший размер, чем собственно сам стержень. По каждому из участков происходит замыкание третьей части потока. Пластины, входящие в пакеты покрывают специальным составом, который называют оксидной изоляцией. Принцип работы сварочного трансформатора Аппаратура для сварки работает по алгоритму:

1. Питание подается на первую обмотку. В ней генерируется магнитный поток, замыкающийся на сердечнике.
2. Затем питание направляется на вторую обмотку.
3. Магнитопровод, который собран из ферромагнитов, генерирует постоянное магнитное поле. Индуцирующий поток производит ЭДС.
4. Разность в числе витков допускает колебание тока с требуемыми для выполнения сварки параметрами. Эти же показатели учитывают при расчетах аппаратуры для сварки.

Существует связь числа витков на второй катушке и напряжением на выходе. То есть для повышения тока количество витков необходимо увеличить. Но так как, сварочный трансформатор – это понижающий тип, то число витков на второй обмотке будет ниже, чем на первой. Устройство и принцип действия сварочного трансформатора обеспечивает настройку величины тока. Этого достигают уменьшая или увеличивая пространство между катушками. Для этого в сварочном оборудовании установлены движущиеся компоненты. Расстояние между обмотками изменяет сопротивление и это дает возможность выбирать именно тот ток, который нужен для сварки.

Холостой ход

Аппаратура для сварки работает в двух режимах – рабочем и холостом. Во время сварки вторая обмотка замыкается между рабочим инструментом и деталью. Ток расплавляет кромки заготовок и в результате получается надежное соединение деталей. После того, как сварщик закончит работы, цепь прерывается и трансформатор переключается на холостой ход. ЭДС в первой обмотке появляются из-за наличия:

• магнитного потока;
• его рассеивания.

Холостой ход трансформатора

Эти силы отпочковываются от направления потока в магнитопроводе и замыкаются между катушками в воздухе. Именно эти силы и являются основой работы в холостую. Работа на холостом ходу не должна представлять опасность для рабочего — сварщика и окружающих людей. То есть оно не должно быть больше чем 46 В. Но отдельные модели сварочного оборудования, имеют большие значения, например, 60 – 70 В. В этом случае в конструкции сварочного устройства устанавливают ограничитель параметров холостого хода. Скорость его срабатывания не превышает одну секунду с момента разрыва цепи и окончания работы. В целях дополнительной защиты сварщика, корпус трансформатора необходимо заземлять.

https://youtube.com/watch?v=FmUidPOTNLQ

Стандартный расчет сварочного трансформатора

Следующая методика применяется исключительно при проведении расчетов преобразующих устройств с использованием магнитопроводов только лишь П-образной формы. Обе обмотки намотаны на одинаковых каркасах, располагаются на разных плечах. Следует учитывать, что необходимо половины обеих обмоток соединять последовательно между собой. Например, производится расчет преобразователя для работы с электродами 4 мм. Для этого необходим ток во вторичной обмотке примерно 160 А. Напряжение на выходе должно составить 50 В. В это же время сетевое (питающее) напряжение принимать следует 220 или 240 В. Пусть продолжительность работы будет 20%.

Для расчета необходимо вводить параметр мощности, учитывающий продолжительность работы. Эта мощность будет равна: Рдл = I2 x U2 x (ПР/100)1/2 х 0,001.

Для параметров сварочного аппарата, которые были взяты за отправную точку, значение мощности равно 3,58 кВт. Теперь необходимо вычислить число витков обмоток. Для этого: E = 0,55 + 0,095 × Pдл.

Расположение обмоток на стержнях в трансформаторах: 1 — стержень, 2 — обмотка ВН, 3 – обмотка НН, 4,5- группы катушек.

В этой формуле Е – это электродвижущая сила одного витка. Для рассчитываемого устройства это значение будет равно 0,89 Вольт/виток. То есть с каждого витка преобразователя можно снять 0,89 В. Следовательно, отношение 220/0,89 – это число витков первичной обмотки. А отношение 50/0,89 – это число витков вторичной обмотки сварочного трансформатора.

В первичной обмотке будет ток, равный отношению произведения тока вторичной обмотки и коэффициента k=1,1 к коэффициенту трансформации. В примере получится ток, равный 40 А. Для определения сечения сердечника сварочного трансформатора нужно использовать формулу: S = U2 × 10000/(4.44×f×N2×Bm).

Для расчета в примере площадь будет равна 27 см². При этом f принимается равным 50 Герц, а Bm – это индукция поля (магнитного) в сердечнике устройства. Ее значение принимается равным 1,5 Тесла.

Для сварочного трансформатора, который будет работать с электродами толщиной в 4 мм, получены такие характеристики, как:

Типы магнитных сердечников: а – броневой, б – стержневой.

• ток сварки – 160 А;
• площадь сечения сердечника – 28,5 см²;
• первичная обмотка содержит 250 витков.

Но данные характеристики справедливы для сварочного трансформатора. Только при изготовлении его использовалась схема, в которой применено увеличенное значение магнитного рассеивания. Воспроизвести в домашних условиях такое устройство вряд ли получится, поэтому окажется проще изготовить трансформатор с намоткой вторичной обмотки непосредственно поверх сетевой

Даже если принять во внимание условие того, что неизбежны применение дросселей, ухудшение характеристик, то магнитный поток такого нехитрого устройства будет сконцентрирован в определенной точке и вокруг нее. А вся энергия в ней способна передаваться рационально

Рассчитаем количество витков для первичной и вторичной обмотки в варианте без регулирования по первичной обмотке ступенями.

Рассчитаем количество витков первичной обмотки по формуле:

W1 = U1*K

Где:
W1 - количество витков первичной обмотки.
U1 - напряжение первичной обмотки в вольтах.
K - количество витков на вольт.

W1 = 220*0.77 = 170 витков.

Далее..

Примем максимальное напряжение вторичной обмотки равным U2 = 35 вольт

Рассчитаем количество витков вторичной обмотки по формуле:

W2 = U2*K

Где:
W2 - количество витков вторичной обмотки.
U2 - напряжение вторичной обмотки в вольтах.
K - количество витков на вольт.

W2=35*0.77=27 витков

Далее рассчитываем площадь сечения провода первичной и вторичной обмоток. Для этого нам нужно знать, какой максимальный ток течет в данной обмотке.

Для этого мы воспользуемся формулой:

Для первичной обмотки.

I первич_max = P габаритн/U первич

Где:
I первич_max - максимальный ток первичной обмотки.
P габаритн - габаритная мощность трансформатора.
U первич - напряжение сети.

I первич_max = 6840/220 = 31 А

Для вторичной обмотки:

Сразу хочу сказать, что я не теоретик, но попытаюсь объяснить формирование величины сварочного тока в трансформаторе, как понимаю это я.

Напряжение дуги для сварки проволокой в среде углекислого газа равно:

Uд = 14+0.05*Iсв

Где:
Uд - напряжение дуги.
Iсв - ток сварки.

Выводим формулу тока вторички при конкретном напряжении дуги:

Iсв = (Uд — 14)/0.05

Далее рассчитаем для полуавтомата.

1. Принимаем напряжение дуги 25 вольт, получаем требуемую мощность трансформатора:

Iвторич = (25-14)/0.05 = 220 ампер

220*25 = 5500 вт…. Но у нас габаритная мощность трансформатора больше.

Считаем дальше..

2. Принимаем напряжение дуги равным 26 вольт, получаем требуемую мощность трансформатора:

Iвторич = (26-14)/0.05 = 240 ампер

240*26 = 6240 вт… Почти рядом.

Считаем дальше..

3. Принимаем напряжение дуги равным 27 вольт, получаем требуемую мощность трансформатора:

Iвторич = (27-14)/0.05 = 260 ампер.

260*27 = 7020вт… Требуемая габаритная мощность выше чем имеющаяся, это говорит о том, что при данном напряжении дуги не будет тока 260 ампер, так как не хватает габаритной мощности трансформатора.

Из выше перечислительных расчетов, можно сделать вывод, что при напряжении дуги в 26 вольт обеспечивается максимальный ток в 240 ампер при данной габаритной мощности трансформатора и именно этот ток вторички мы примем за максимальный:

Iвторич max = 240 ампер.

Для расчета максимального сварочного тока для сварки электродом, рассчитываем так же, только по другой формуле..

Uд = 20+0.04*Iсв

Где:
Uд - напряжение дуги.
Iсв - ток сварки.

Выводим формулу тока вторички при конкретном напряжении дуги:

Iсв = (Uд — 20)/0.04 (считать не будем, я думаю понятно).

Далее…

Из справочных материалов нам известно, что плотность тока в меди равна 5 ампер на мм.кв, в алюминии 2 ампера на мм.кв.

Исходя из этих данных можно рассчитать площадь сечения обмоток трансформатора.

Сечения проводов для продолжительной работы трансформатора ПН = 80% и выше:

Для меди:

S первич медь = 31/5 = 6.2 мм.кв

S вторичн медь = 250/5 = 50 мм.кв.

Для алюминия:

S первич алюмин = 31/2 = 16 мм.кв.

S вторичн алюмин = 250/2 = 125 мм.кв.

Итак мы имеем трансформатор с габаритной мощностью 6840 ватт. Сетевое напряжение 220 вольт. Напряжение вторичной обмотки 35 вольт.

Первичная обмотка содержит 170 витков провода площадью 6.2 мм.кв из меди или 16 мм.кв. из алюминия.

Вторичная обмотка содержит 27 витков провода площадью 50 мм.кв. из меди или 125 мм.кв. из алюминия.

Для ПН = 40% сечения первички и вторички можно уменьшить в 2 раза.

Для ПН = 20% сечения первички и вторички можно уменьшить в 3 раза.

Например ПН = 20% — это значит, что если взять за 100% 1 час работы трансформатора под нагрузкой, то 12 минут варим 48 минут отдыхаем, иначе трансформатор перегреется и перегорит (этот режим больше всего годится для не больших домашних дел). Я думаю тут понятно.

ПН — продолжительность нагрузки.

ПВ — продолжительность включения.

ПР — продолжительность работы.

Все эти термины одно и тоже, измеряются в процентах.
