Самодельная наковальня для кузнечных работ

Для изготовления своими руками простой самодельной наковальни для кузницы или домашней мастерской обычно используют подходящий по размерам кусок железнодорожного рельса, который практически всегда можно приобрести за копейки в пунктах приема черного металла.

Однако если есть возможность, лучше использовать крановый рельс КР-140, который отличается более широкой шейкой, а также имеет хорошую прочность — не менее 730 МПа.

На такой самодельной наковальне из рельса можно выполнять различные операции по горячей или холодной ковке металла — сделать заготовку для ножа или кинжала, расплющить стальной пруток, согнуть под нужным углом арматуру и многое другое.

Основные этапы работ

Первым делом размечаем заготовку, после чего разрезаем ее на две одинаковые части — эту можно сделать при помощи болгарки с большим кругом. Однако соблюдайте повышенные меры безопасности, чтобы отрезной диск не заклинило, поскольку металл очень толстый.

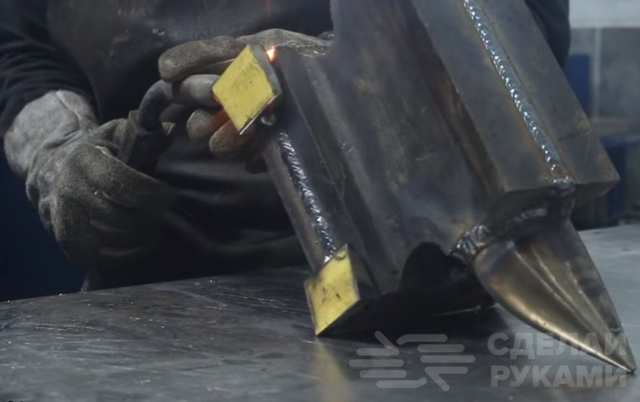

Затем при помощи плазмореза срезаем одну часть заготовок под углом, а поверхность обрабатываем шлифовальным диском для УШМ. Ставим два куска рельса подошвой вверх и делаем два П-образных выреза болгаркой, чтобы при плотном соединении деталей получилось квадратное «окно».

Из стальной круглой болванки при помощи плазмореза, угловой шлифовальной машины и ленточно-шлифовального станка изготавливается рог наковальни, который вставляется в «нишу» между рельсами.

На последнем этапе работ вырезаем толстую прямоугольную пластину под основание наковальни, после чего свариваем все детали в единую конструкцию. Для этой цели лучше всего использовать автоматическую сварку. Подробный процесс изготовления наковальни смотрите в видеоролике на сайте.

Оцените запись

Связь с опытом

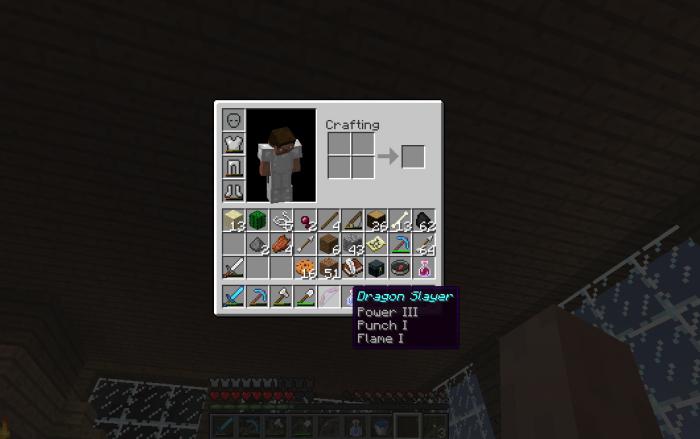

Чтобы починить предметы либо совместить чары, вам необходим опыт. Чем мощнее магия, участвующая в ковке, тем высшим уровнем опыта вы должны обладать. Материалы, использующиеся при ковке, значения не имеют. Следует отметить, что объединение может быть недоступным, если для создаваемых предметов нужно свыше 40 уровней (этого ограничения нет в творческом режиме). Еще одним следствием «переноса» чар является то, что при создании более мощного предмета в первом слоте и менее сильного во втором, вы потратитесь гораздо меньше. Например, если вы совмещаете поврежденный меч с Остротой I в 1 слоте и точно такое же оружие с Остротой IV во 2-м, то будет совершен перенос Остроты IV. Если же наоборот, тогда будет произведен лишь ремонт. Эта особенность сохраняется и при объединении предметов с различными видами чар.

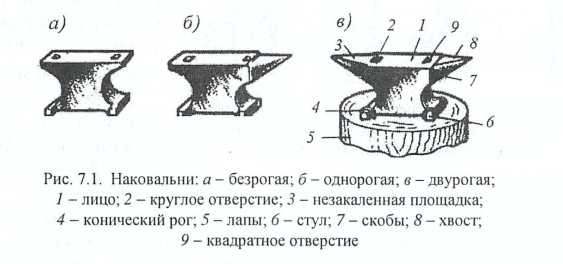

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

• безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
• однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
• двурогая наковальня – устройство массой от 100 до 270 кг;
• однорогая консольная;
• шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы

Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством

Его можно сделать, например, из рельса, швеллера или двутавровой балки

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке

Заводская модель прослужит довольно долго

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Инструмент необходимый для изготовления наковальни:

• болгарка;
• сварка.

Коротко о том, как это было:

На самом деле изготовление наковальни дело простое и не требует линейки, нооо, чтобы получилось не тяп-ляп и радовало глаз, все же стоит начать с разметки. Сперва размечаем наш будущий рог. Я выбрал ту сторону рельсы, которая была ближе к отверстию, чтобы меньше работать болгаркой.

Разметив и вырезав рог, я заменил отрезной круг на зачистной и взялся за выравнивание лица наковальни.

И вот тут-то люди часто и останавливаются. Все! Она готова, можно выпрямлять на ней гвозди. Но вот делать что-то еще будет просто неудобно. Поэтому мы идем дальше и привариваем к задней части наковальни нашу профильную квадратную трубу.

Почему именно квадратная, а не круглая? Для удобства закрепления в ней оснастки. Ведь мы же будем стучать по наковальне и наши приспособления должны надежно держаться. Квадратная форма профиля позволит нам этого добиться. По этой же причине (работа с молотом) , мы должны так же хорошо закрепить наковальню. Ведь даже этот небольшой отрезок рельсы весит достаточно, чтобы повредить наши ноги, когда из-за отсутствия крепления она плюхнется прямо на ногу…

Тут я тоже выбрал не новый способ- напилил арматуры по 300мм, согнул буквой Г и приварил с 4х сторон. Позже, при установки в пень, мы будим вбивать наши «буквы» в дерево.

Остается лишь слегка подкрасить основание наковальни, чтобы она приняла свой окончательный вид. Установить на пень и заколотить наши крючки в него. Вбивать арматуру до конца не стоит сразу. Ее нужно вбивать, пока вам не покажется, что наковальня стоит достаточно устойчиво. Оставшийся запас натяжки можно будет использовать позже, когда наковальня начнет болтаться.

Оснастка.

В видео я показал пару простейших и полезных вариантов. Вы наверняка придумаете еще варианты или же можете подождать моих. Скоро я займусь ими и с удовольствием поделюсь с вами!

• площадка для прошивки отверстий. Например, под заклепки.
• линейка. Что бы ваши поковки были одинаковыми и подходили друг к другу. Например, для ковки клещей, без которых работа кузнеца просто невозможна

Все самое интересное по работе над наковальней вы можете увидеть в видео. Я постарался сделать его коротким информативным и приятным для просмотра.

Подписывайтесь на мой канал: https://www.youtube.com/c/bonnfactory

Такой на первый взгляд нехитрый и простой инструмент, как наковальня, является обязательным атрибутом любой кузнецы. Без него невозможно выполнение даже самых простых действий, связанных с .

В то же время покупка этого приспособления не является обязательной, ведь наковальня своими руками может быть сделана любым мастером.

Наковальни – самый важный инструмент, позволяющий выполнять различные кузнечные работы, связанные и горячей ковкой металла. Данный элемент мастерской довольно специфичен, однако он просто незаменим в случае профессионального изготовления кованых изделий.

Подобный инструмент может различаться в зависимости от типа решаемых задач. Он может иметь разнообразные конструкционные элементы, размеры и формы. В основном выделяют два типа кузнечных наковален: однорогие и двурогие.

Наибольшим спросом пользуется первый вариант приспособления. Рог применяется в формировании изгибов металлических изделий в фигурной ковке.

Из чего состоит наковальня?

Боковые стороны позволяют делать изгибы под прямым углом. Сама поверхность устройства гладкая и ровная, а также отшлифована и закалена. Именно эта часть является рабочей.

В ней присутствуют два отверстия квадратной и круглой формы, использующиеся в случае выполнения дополнительных операций с изделиями и при поддержании инструмента.

По весу наковальни разделяют на маленькие, средние и большие. Наиболее оптимальным вариантом являются самые тяжелые модели весом 95 кг и более. Такие устройства позволяют работать с большими заготовками.

В домашних условиях подобный инструмент не относится к самым необходимым. Тем не менее его наличие позволяет без труда выравнивать различные изделия, например гвозди, проволоку или листовой металл.

Естественно, применение в бытовых целях не требует обязательной покупки подобного инструмента. Однако при необходимости может быть сделана самодельная наковальня. Она без проблем позволит выполнить все самые простые функции, которые к ней предъявляются.

Конечно, изготовить качественное фигурное изделие на самодельном варианте крайне сложно

В таком случае лучше обратить внимание на профессиональные модели. А вот во всех остальных потребностях, ручной инструмент станет самым оптимальным выбором

Конструктивные особенности наковальни

Конечно, можно не изготавливать точную копию такого приспособления и просто делать все работы на ровной металлической плите. Однако, для упрощения многих операций наковальня имеет свои особенности в конструкции. Приспособление состоит из следующих частей.

• Лицо.
• Рог.
• Лапы.
• Обода.

Лицевая часть наковальни — это ее плоская верхняя часть, на которой и производится основная масса всех кузнечных и слесарных работ. Для выполнения операций по прошивке заготовок или их гибки в этой части может иметься глухое отверстие.

Рог — может быть один (с одной стороны), или два (с двух сторон). Это конусообразный выступ с торцевой части наковальни. Назначение рогов — гибка, раскатка или свертка заготовок, по сути, используются как оправки. Если наковальня имеет два рога, то обычно второй имеет форму пирамиды для придания изделиям более сложных конфигураций.

Лапы предназначены для установки приспособления. В случае стационарного монтажа наковальни, в лапах предусмотрены отверстия для жесткой фиксации.

Обода — это зона на лицевой поверхности возле рога, служит для выполнения обжимок листового металла.

Также в некоторых видах наковален могут иметься слесарные тиски с противоположной рогу стороны. Это делается для удобства выполнения многих кузнечных операций.

Устройство и типы наковален

В зависимости от наличия или отсутствия этих элементов, наковальни могут быть разных типов: безрогие, однорогие и двурогие.

Устройство наковальни кузнечной

Идеальным и универсальным вариантом считается двурогая наковальня. На крепких металлических лапах располагается, так называемое, «лицо» или основная ровная поверхность, на которой кузнец производит все процедуры плоской ковки. Чтобы данная деталь была идеально ровной и гладкой, на ней устанавливается шлифованная пластина из стали марки 35Л, то есть, легированной.

С одной стороны приваривается конусной формы рог. Он служит для раскатки и сгибания деталей. Иногда устанавливают их с двух сторон, в зависимости от вида работ. С другой стороны часто приваривается квадратный хвостовик. С его помощью изделия сгибают под углом в 90 градусов. Для удобства при работе с заготовками мастера могут придать дополнительные функциональные возможности своим наковальням. Например, приварить или вырезать квадратное отверстие для подкладного инструмента или шперака. Можно еще сделать круглое отверстие для фиксации, например, металлического прута при сгибании.

Шперак вставляется при необходимости иметь маленькую рабочую поверхность (мини-наковальню). Он состоит из цельнометаллического чекана с наконечниками с двух сторон и специальным подтоком. На шпераке удобно заниматься художественной и декоративной ковкой изделий.

Части наковальни

Рог является характерной выступающей деталью многих типов наковален (существуют и безрогие наковальни). Благодаря сужающейся (конусообразной) форме имеет бесконечное множество радиусов кривизны, что позволяет придавать заготовкам различные изгибы.

Квадратное отверстие с другой стороны от рога, в хвосте наковальни, служит для установки подкладного инструмента (нижников). За долгое время работы кузнец изготавливает множество удобных для него подкладных инструментов с квадратным хвостовиком, который вставляется в это отверстие.

Кроме квадратного существует еще одно (или более) круглое отверстие меньшего размера. На него кладут плоскую заготовку, когда требуется пробить в ней круглое отверстие. Из-за пластичности металла заготовки пробитое отверстие получается с выдавленными краями, и требует выравнивания.

Плоская горизонтальная рабочая поверхность наковальни — лицо (наличник) упрочнено термической обработкой. Несмотря на то что при ковке удары наносятся по разогретому и достаточно мягкому металлу, упрочнение лица необходимо. До девятнадцатого века наковальни делали из кованого железа, а лицо из упрочненной термической обработкой стали, приваривали. С течением времени на наиболее используемой, левой части лица наковальни возникали впадины. Наковальни из кованого железа имели отверстия под рогом и хвостом. В них вставлялись огромные клещи при перемещении наковальни в горн и обратно. Современные наковальни обычно отливаются из стали и не имеют таких отверстий. В процессе работы они не так сильно деформируются, как наковальни из кованого железа. При работе правши рог обычно размещается слева от него. На другой стороне наковальни, у левого (относительно кузнеца) края ее лица, ребро имеет малый радиус закругления (радиус кривизны). Оно используется для различных работ, о которых вы можете прочитать в книге.

Важно: нагретое железо окисляется, покрываясь твердой окалиной (Fe3O4). При ковке окалина осыпается на лицо наковальни и может оставить отметины на нижней стороне поковки

Поэтому в процессе работы желательно ее сдувать или сметать.

Высота наковальни

Из эргономических соображений очень важно правильно установить наковальню по высоте под себя. Если ваша наковальня установлена слишком высоко или слишком низко, то вы рискуете заработать проблемы со спиной. Для того чтобы определить правильную высоту, встаньте рядом с наковальней

Опустив руку  вдоль тела, положите ладонь на лицо наковальни. Если при этом ваша рука сгибается, то наковальня установлена слишком высоко, а если вы наклоняетесь, то она установлена слишком низко.

Основание (стул) наковальни

Многие наковальни снабжены чугунным основанием. Обычно они слишком низки, так как предназначены для использования в производстве, где молотобоец бьет кувалдой по подкладному инструменту на обрабатываемом металле. Такие основания усиливают шум, создаваемый наковальней.В сельских кузницах наковальня традиционно устанавливалась на чурбан из твердых сортов древесины (дуб, вяз, клен, береза), зарытый в земляной пол примерно на 50–60 см.В современных мастерских, где пространство обычно ограничено, удобно передвижное стальное основание. К такому основанию может привариваться полка для инструментов и приспособлений.

Изготовление наковальни

Как сделать наковальню? Последовательность выполнения операций заключается в следующем. Вначале получается рог. Для этого один из торцов заготовки постепенно обрабатывается «болгаркой» до примерно конической поверхности, после чего шлифуется и заостряется до вида усечённого конуса. Затем острая часть подгоняется напильником. Аналогично механической обработкой получают и хвост.

Для настольной наковальни из швеллера вышеуказанные элементы изготовить невозможно, поскольку в составном варианте не окажется тела сечения, чтобы надёжно их закрепить.

Следующий этап – оформление своими руками опорных лап. Для наковальни из рельса потребности в этом нет, ибо подголовок уже имеет технологические выступы. Используя их, можно просверлить своими руками требующиеся для крепления крепёжные отверстия. В швеллерном профиле все отверстия высверливаются в условно нижней полке. Учитывая большой вес, длинная наковальня крепится шестью болтами, короткой — достаточно и четырёх. Для крепежа подойдут болты от М16 и выше.

Важный момент – установка наковальни в мастерской. Поскольку изделие при использовании испытывает значительные динамические колебания и вибрации, то под него следует установить деревянное основание, которое будет успешно гасить вибрации. Его можно изготовить из дубового пня или сухой деревянной колоды, причём соотношение высоты к размеру поперечного сечения должно быть не более 1,5:1. Вес колоды/пня должен превышать вес оснастки в сборе не менее, чем в 10 раз. Такой импровизированный шабот заглубляется в грунт не менее чем на половину высоты, выравнивается уровнем, после чего грунт тщательно утрамбовывается. При заливке бетонного основания следует перед установкой обработать древесину антисептиком.

Наковальня кузнеца, изготовленная своими руками, по долговечности не уступит профессиональным образцам.

Основной этап работы

Болгаркой спиливается верхний слой рельса и создается максимально ровная поверхность. Желательно установить на ней пластину с легированной стали и тщательно отшлифовать. Проверьте треугольником ровность углов наковальни. Это важный момент. Дальше приваривается рог с одной стороны и квадратный хвостовик с другой стороны.

Чтобы проверить гладкость и качество шлифовки рабочей части наковальни, нужно ее испытать. Для этого необходимо ударить по ее поверхности молотком или молотом. Если все сделано правильно, то молот должен отскочить от нее, как мяч. При этом слышится характерный звон, который держится долгое время. Если наковальня прошла проверку удачно, то можно приступать к следующему этапу работы, а, именно, правильно и надежно закрепить наковальню из рельса на основание.

Опора для наковальни

Существует несколько вариантов выполнения крепкого основания.

1. Если опора стационарная, то берется большой массивный пень из твердых пород дерева и вкапывается в землю. Чтобы он дольше прослужил, нужно взять и оббить его металлическими обручами. Для того, чтобы наковальня крепко держалась на пне, и не свалилась на ногу кузнецу при первом же ударе, нужно приварить к нижней части рельса куски арматуры, согнутые под прямым углом, буквой Г. Получившиеся лапы ставят на пень и вбиваются в него, но не плотно.

2. Следующий вариант для опоры делают из металлической бочки, вкопанной в землю. Засыпается пень или металлическая сварная рамка песком, заполняя весь объем бочки. Это уличный вариант для основания наковальни. Высоту пня или металлической бочки кузнецы выставляютс учетом своего роста. В момент удара по заготовке, рука мастера должна находиться на уровне горизонтальной плоскости.

3. Если наковальня будет переносная, то для нее необходима сварная металлическая основа с ребрами жесткости, чтобы она могла выдерживать удары разной мощности. Можно ее облагородить и оббить деревянным ящиком с кармашками для разных клещей и молотков.

Дополнительные функции

При изготовлении наковальни своими руками и кузнец, и слесарь, и домашний мастер могут продумать и дополнить изготовленную вещь приятными деталями. Например, сделать площадку для прошивок отверстий под заклепки. Не бесполезным элементом будет расчерчивание линейки с делениями. Тогда не нужно будет каждый раз вымерять поковки. Они будут все одинаковой длины. В этом прелесть самодельной наковальни, что она может отвечать всем требованиям мастера.

Самостоятельно сделанная наковальня пригодится не только профессиональным кузнецам, но и простым любителям кузнечного дела, которые хотят проявить свою фантазию и умения в оформлении загородного участка или дачи.

Тестирование самоделки

Проверяем качество нашей самодельной наковальни. Ставим ее на чурку основанием вниз и молотком начинаем постукивать по лицу по всей ее поверхности. Везде должен быть слышен звонкий удар, а молоток отскакивать почти на величину замаха и потом продолжать отскоки до полного затухания. » из представленного автором мастер-класса вы узнаете, как из куска рельсы 30 см сделать отличную наковальню себе в мастерскую. По меньшей мере каждый уважающий себя мастеровой человек просто обязан иметь у себя в мастерской, небольшого размера наковальню, для обработки металла холодной либо горячей ковкой. Потому как сегодня очень популярна становится тема кузнечного дела и изготовления всевозможных кованных предметов, орудий труда, что довольно неплохо ценится среди любителей ручной работы.

Наковальню конечно можно приобрести в строительном магазине, но цена вас наверняка не порадует)) Так вот есть отличный вариант сделать ее самостоятельно из небольшого куска рельса, для чего потребуется газовый резак и болгарка. Первоначально делается разметка контура, а потом резаком вырезается конечная форма наковальни, места резки шлифуются болгаркой. В нижней части так же можно прожечь отверстия для последующего крепления основания к чурбаку.

И так, давайте рассмотрим весь процесс более внимательно.

Материалы

1. рельс
2. чурбак
3. винты по дереву
4. грайвер
5. шайба

Инструменты

1. газовый резак
2. болгарка УШМ
3. дрель
4. гаечный ключ
5. шинная пила
6. молоток

Процесс создания наковальни из рельса .

Наковальня -это опорный кузнечный инструмент который предназначен для горячей и холодной ковки металла методом пластической деформации. Наковальня является основным и главным инструментом в кузнечном деле, имеет большую массу и закрепляется неподвижно на основание в виде деревянного чурбака.

Прежде всего необходимо еще рассмотреть представленные чертежи наковальни. Что же с предназначением вполне разобрались, а теперь давайте перейдем непосредственно к самому процессу изготовления наковальни. Автор берет заготовку длинной 30 см. И при помощи газового резака предает ей необходимую форму

Обратите внимание, что посередине тоже проделано отверстие. Носовая часть оттачивается в виде рога

При помощи болгарки мастер шлифует поверхность и убирает наплыв металла и ржавчину. Вот собственно что получается. Рабочая поверхность получилась идеально ровной и гладкой, что можно увидеть свое отражение. Наковальня готова, теперь ее нужно установить в неподвижном состоянии на пень и закрепить болтами. К чурбаку плоскость крепится на 3 болта с каждой стороны. Так же данная наковальня имеет конструктивную особенность, а это наличие резонатора который глушит звон от удара молота по наковальне и он так же сделан из рельсы и прикручен к чурбаку в вертикальном положении. Вот собственно и все, наковальня из рельсы готова к своему последующему использованию. Теперь автор может ковать у себя в гараже небольшие изделия из металла, да и просто править металл на холодную или гвозди выпрямлять, вообщем инструмент очень нужный для мастерового человека. Если Вам понравился материал, то приглашаем к нам в группу

В это статье я хочу рассказать о том, как изготовить небольшую наковальню из железнодорожной рельсы своими руками. Изготовить наковальню своими руками я решил потому, что купить наковальню — это что-то нереальное, тем более, обычно продают кузнечные наковальни за 12 тыс. руб. и более, мне же хотелось иметь небольшую карманную

Типовая конструкция

Для расширенной функциональности данный кузнечный инструмент должен состоять из следующих частей:

1. Лица. Представляет собой плоскую поверхность в центре, где можно производить обработку ровных широких заготовок. Часто в левой или правой части лица выполняется глухое отверстие для выполнения полостей и отверстий, а также для фиксирования части заготовки, противоположный конец которой необходимо согнуть.
2. Рога — конусообразного отростка, который примыкает к одному из торцов наковальни. Предназначен для пластической раскатки или свёртки в тело вращения полосового металла. В идеале наковальня снабжается двумя рогами, тогда второй (иногда называемый хвостом) выполняется в форме пирамиды, и используется для получения пространственных тел более сложных форм.
3. Лап – четырёх опорных выступов в нижней части корпуса, которыми инструмент опирается на верстак. Если наковальня предполагается неподвижной, то в лапах изготавливаются сквозные отверстия для крепления.
4. Обода – прямоугольной или квадратной зоны лица, которая располагается ближе к рогу, и служит для обжимки изделий из листового металла.

Устройство наковальни

В наиболее простом варианте исполнения наковальни обод и/или хвост, а также отверстия в лапах могут отсутствовать.

Способы крепления наковален

Из чего лучше сделать

Прежде всего, нужно определиться с местом установки наковальни. Если надёжный верстак отсутствует, то, как опорой, можно воспользоваться прочным широким пнём (дуб – идеальное решение: эта древесина прочна на сжатие, и идеально гасит колебания, которые возникают в процессе ковки). В таком случае диаметр пня, освобождённого от коры и поверхностных дефектов, будет определять размеры наковальни, в частности, её длину. Она не должна быть менее 200 мм.

При отсутствии пня, можно воспользоваться высоким (не ниже 100 мм) деревянным башмаком, который жёстко монтируют на торец бочки, наполненной песком. Бочку до половины необходимо зарыть в грунт.

В качестве заготовки для наковальни целесообразнее всего принять подходящий кусок списанного кранового рельса КР-120 или (что лучше) КР-140. В отличие от железнодорожного рельса такой вариант предоставляет следующие преимущества:

• Для производства крановых рельсов используют более прочный металл по ГОСТ 4121. Это высокоуглеродистая сталь марки «сталь 63», которая характеризуется повышенным содержанием марганца и имеет нормативную прочность не менее 730 МПа, при твёрдости головки 212 НВ;
• Шейка крановых рельсов – более широкая, что увеличит устойчивость наковальни во время производства кузнечных работ;
• Профиль крановых рельсов предусматривает более плавный переход от шейки к головке, что предотвращает возникновение концентраторов напряжений в инструменте.

Закрепленная наковальня

Единственный недостаток крановых рельсов в том, что там не предусматриваются крепёжные отверстия, и их придётся выполнять самостоятельно.

Инструменты, которые нам понадобятся

1. Стандартный 16-унцовый молоток
2. Измерительная рулетка — ваши доски будут уже нарезанными, но вам будет нужно сместить их для данного дизайна
3. Древесный клей
4. Гвозди — Я использовал 21/4“ (7D) настил гвоздей чтобы обеспечить 2 x 12’s
5. Защита ушей — У меня был шум в ушах на протяжении многих лет, так что я ношу защиту даже когда просто работаю со стуком
6. Защита глаз — Все мы слышали ужасные истории про то, как плохой молоток запускает гвозди обратно в глаза. Обязательно защищайте глаза
7. Регулировочные прокладки — если хотите перестраховаться
8. 2 10-футовые сосновые доски 2 х 12 — Нет необходимости мудрить здесь с элитными лиственными породами, так как вы будете прикладывать давление на низ доски, которое заканчивается во время заколачивания

Вы можете заметить, что я не включил в список циркулярную пилу для резки древесины.. Я сделал это в целях адаптации ребят, у которых нет этого оборудования. Мой метод полагается на режущие службы вашего местного строительного магазина, а также быть способным загрузить опилки в багажник вашего автомобиля

Элементы наковальни

Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.

Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.

Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.

Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.

К основным элементам устройства относятся:

• рог;
• хвостовик;
• углубление для формирования отверстий;
• отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
• лицо;
• башмак;
• площадка для рубки металла.

Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.

Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.

Лицом называется плоская поверхность. Именно на ней производятся основные операции.

В классическом типе наковальни обязательно есть отверстия. Одно из них квадратное – используется, как держатель инструмента, например, молота. Оно обычно располагается в конце устройства. Второе – круглое, фиксирует проволоку при ее завивке, располагается возле рога.

Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.

Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно. Многих интересует вопрос, как установить наковальню по высоте

Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко
